Engine Controls - Self-Diagnostics
>>
Connector Identification
Connector Identification

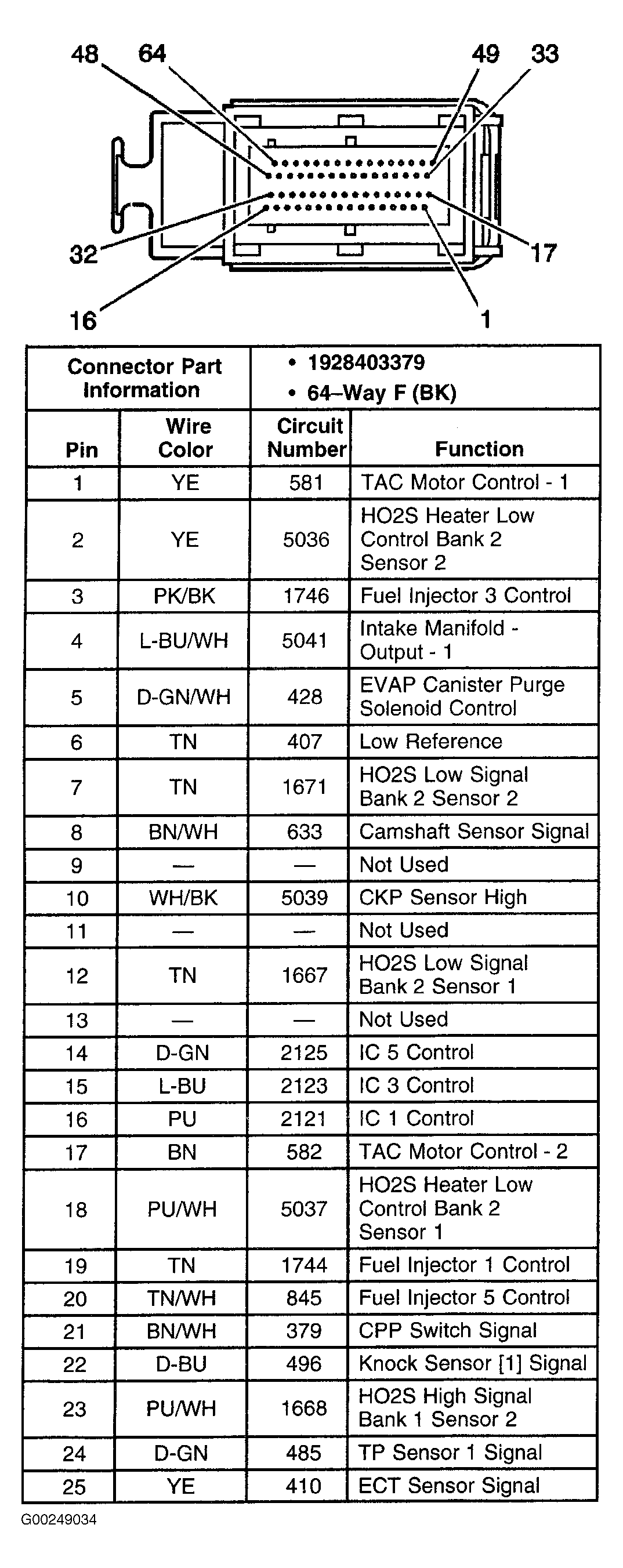

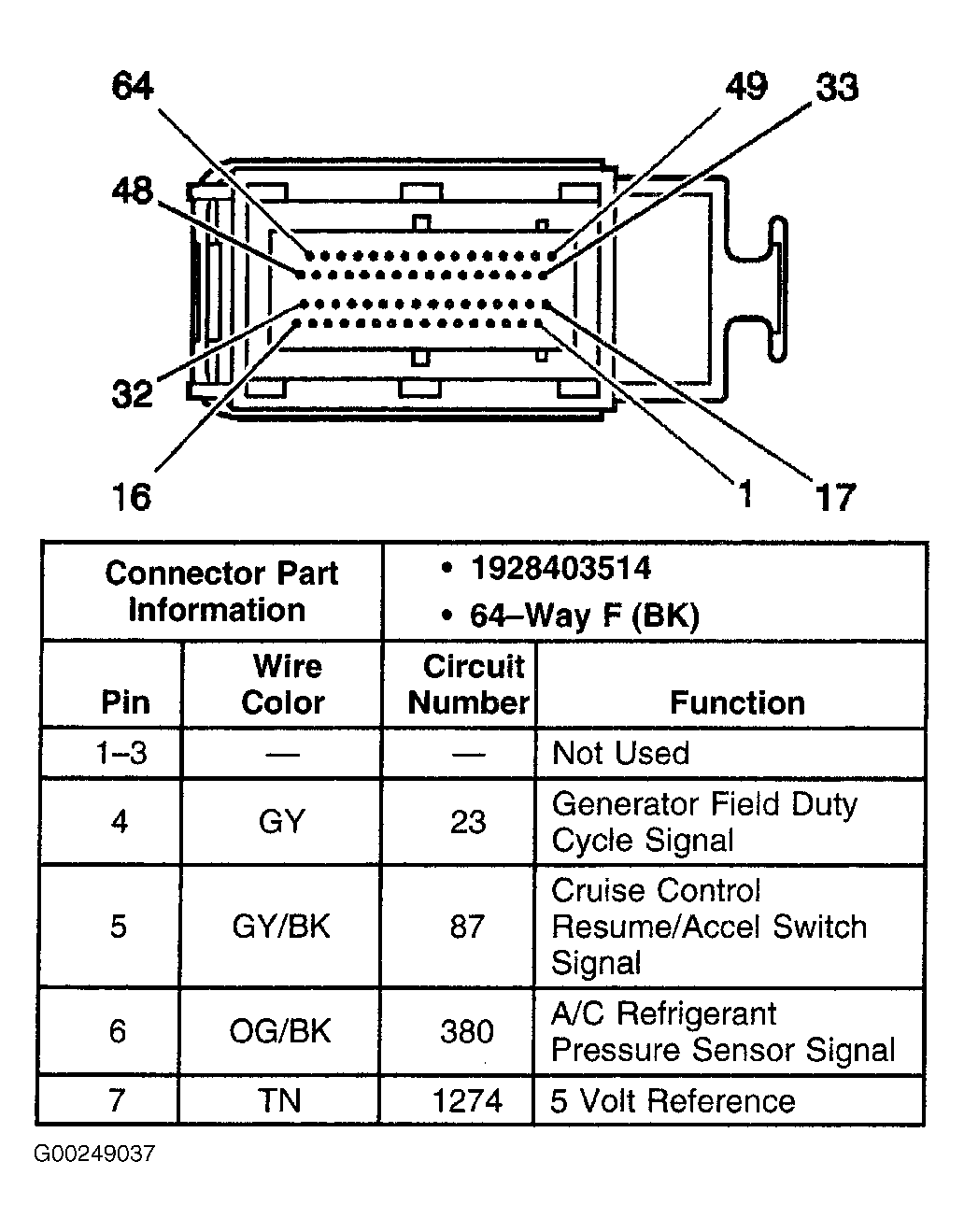

Fig 1: Identifying Engine Control Module - C1 Connector Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.

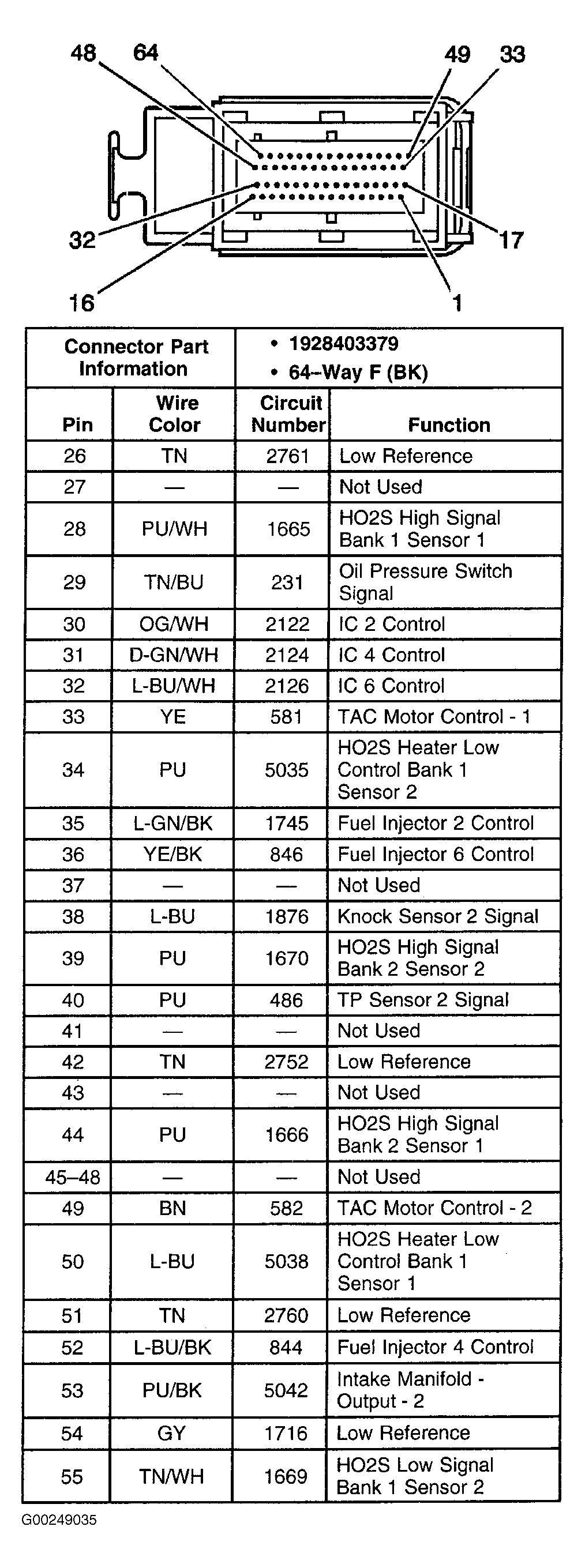

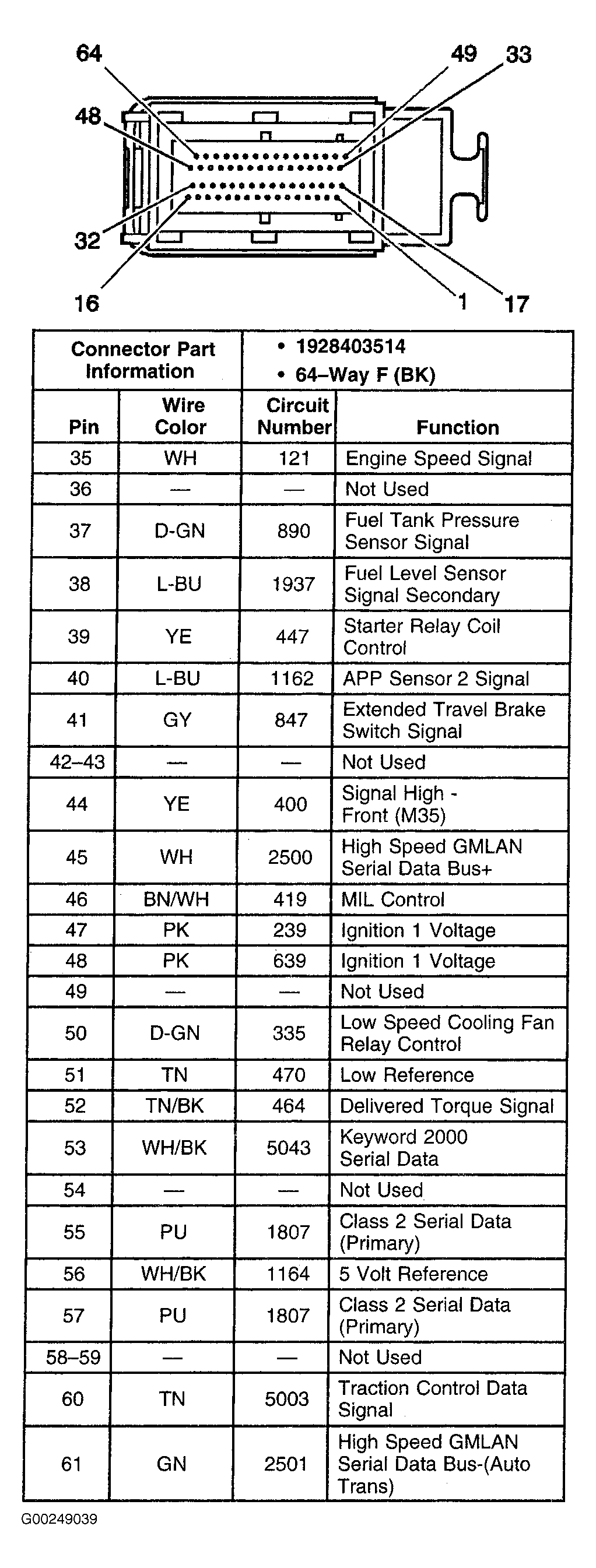

Fig 2: Identifying Engine Control Module - C1 Connector Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.

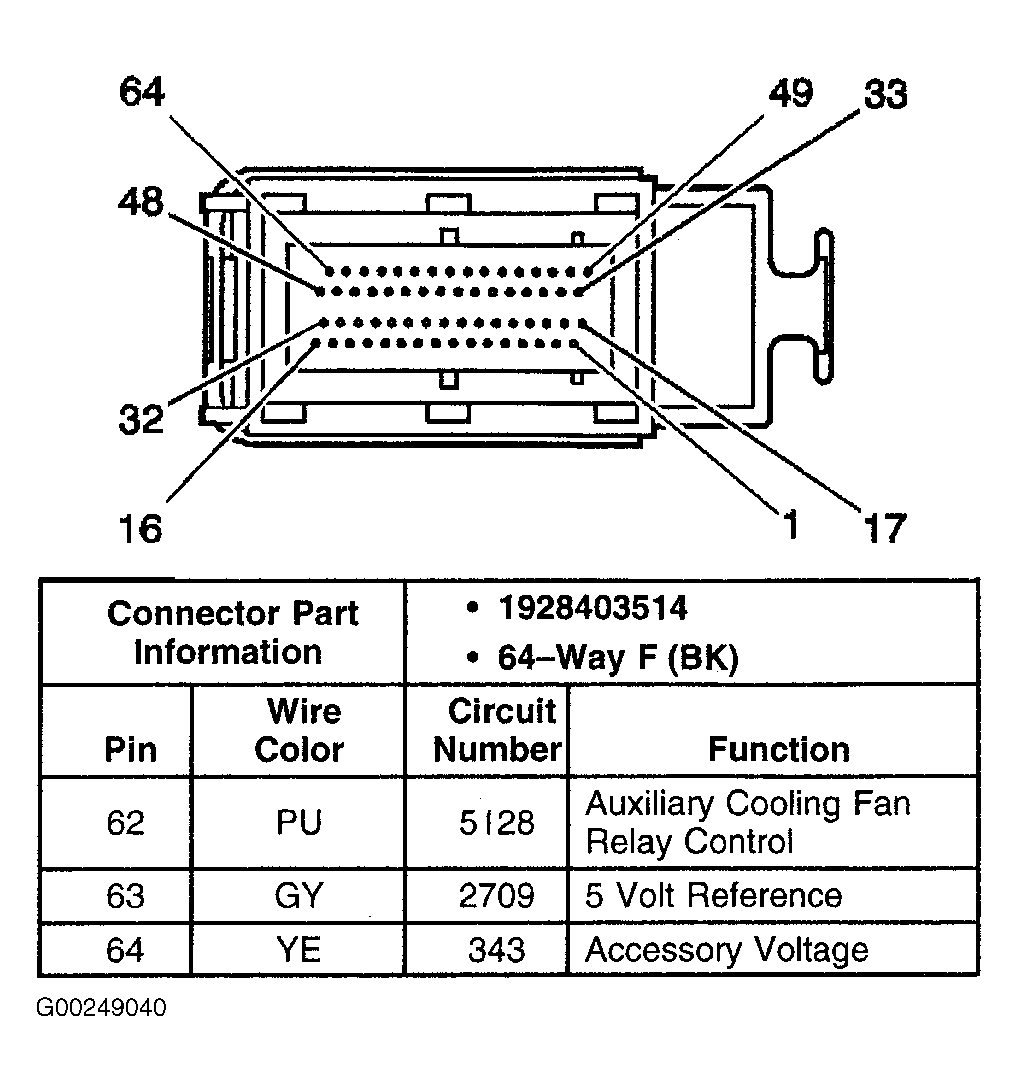

Fig 3: Identifying Engine Control Module - C1 Connector Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

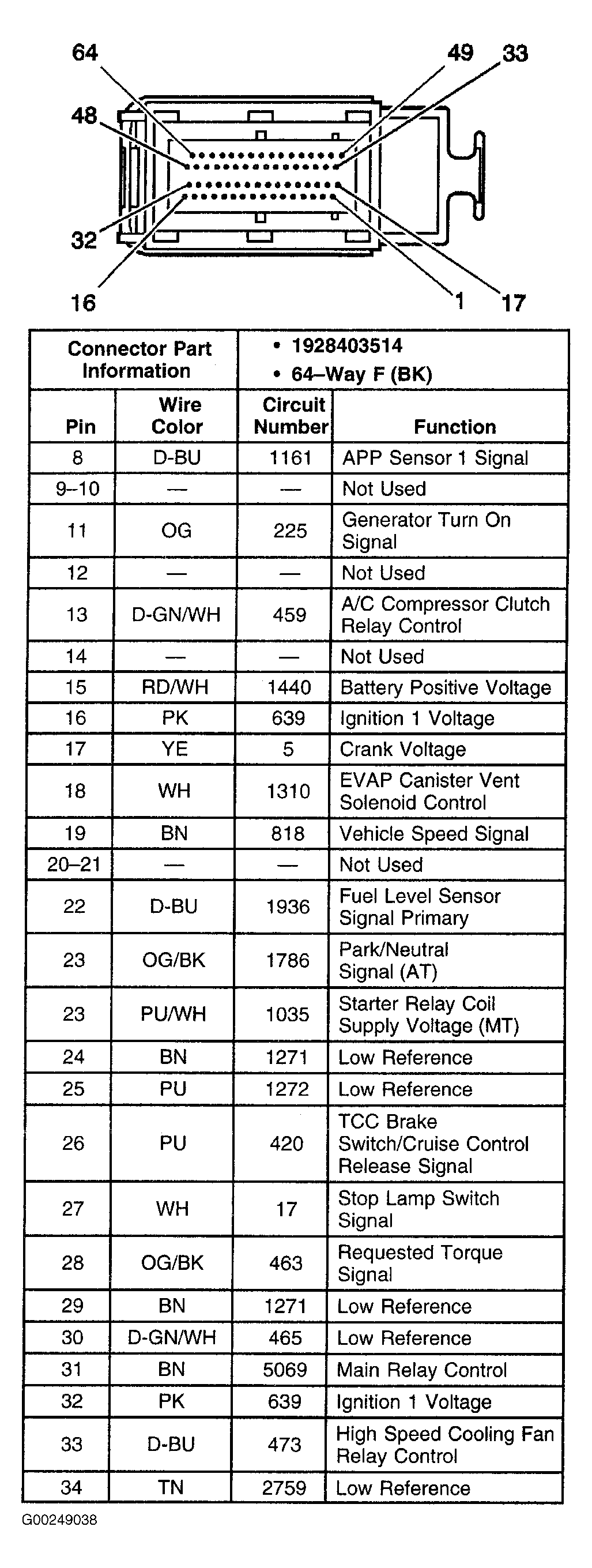

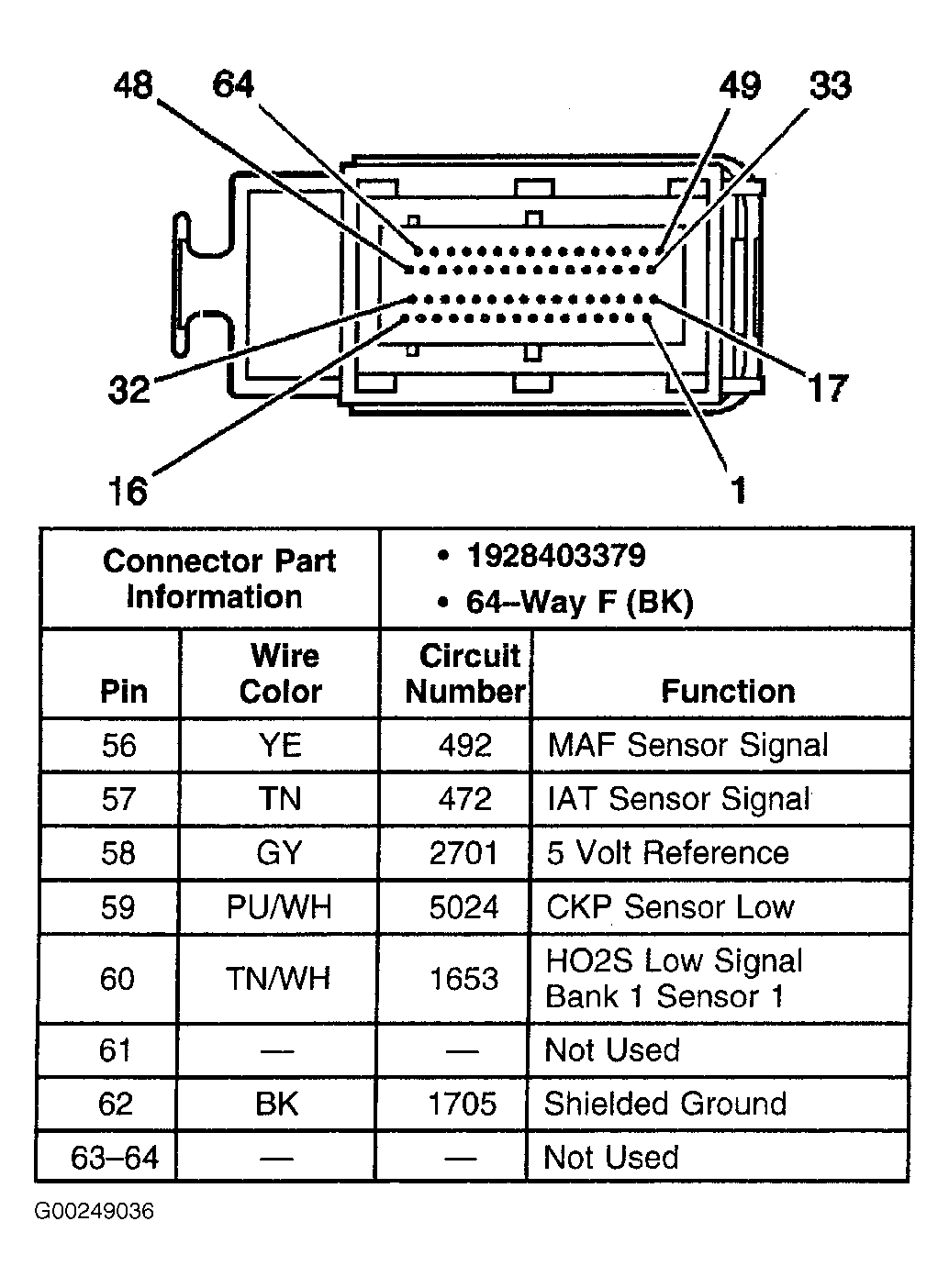

Fig 4: Identifying Engine Control Module - C2 Connector Terminals (1 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying Engine Control Module - C2 Connector Terminals (2 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying Engine Control Module - C2 Connector Terminals (3 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying Engine Control Module - C2 Connector Terminals (4 Of 4)
Courtesy of GENERAL MOTORS CORP.

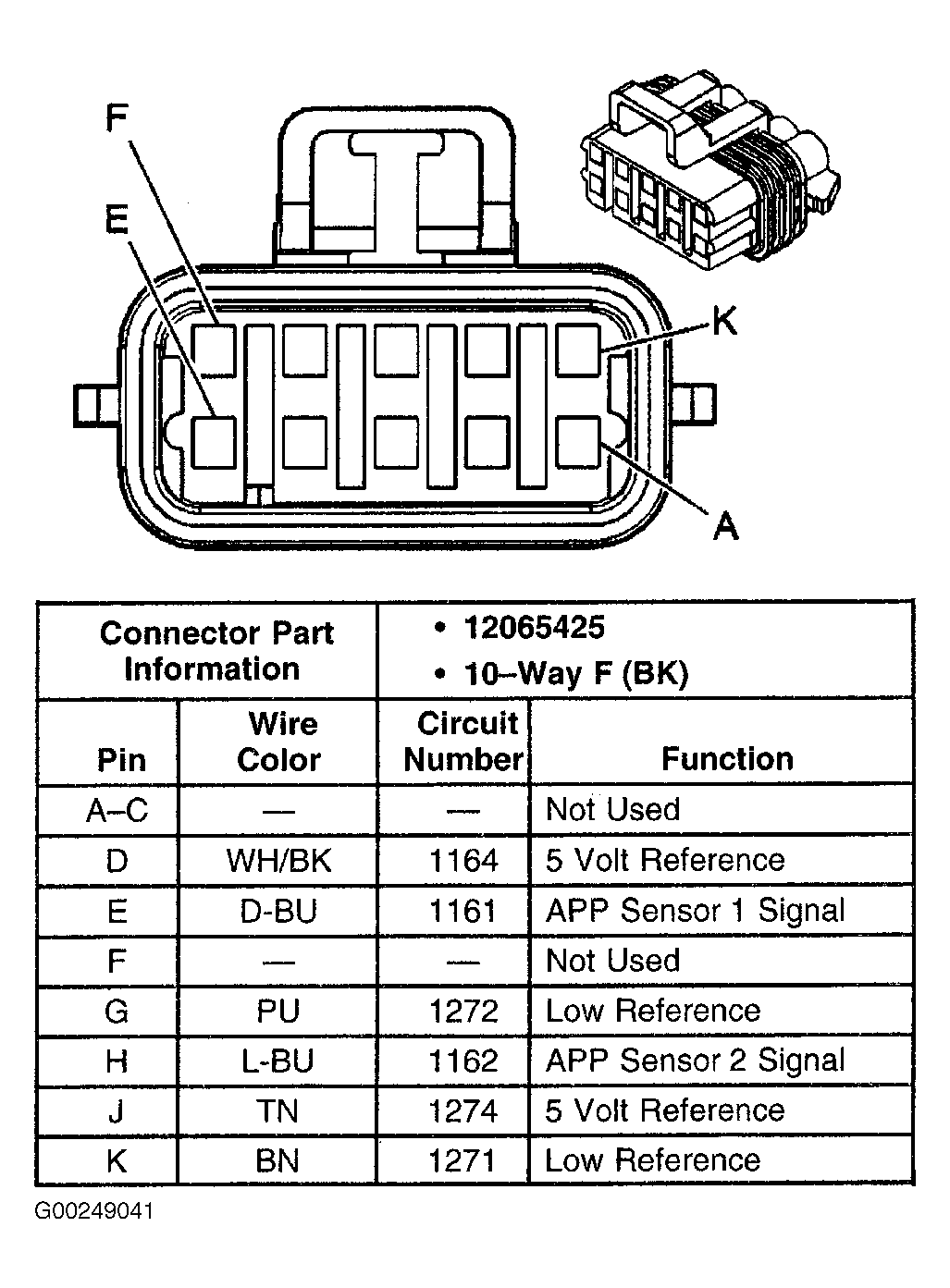

Fig 8: Identifying Accelerator Pedal Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

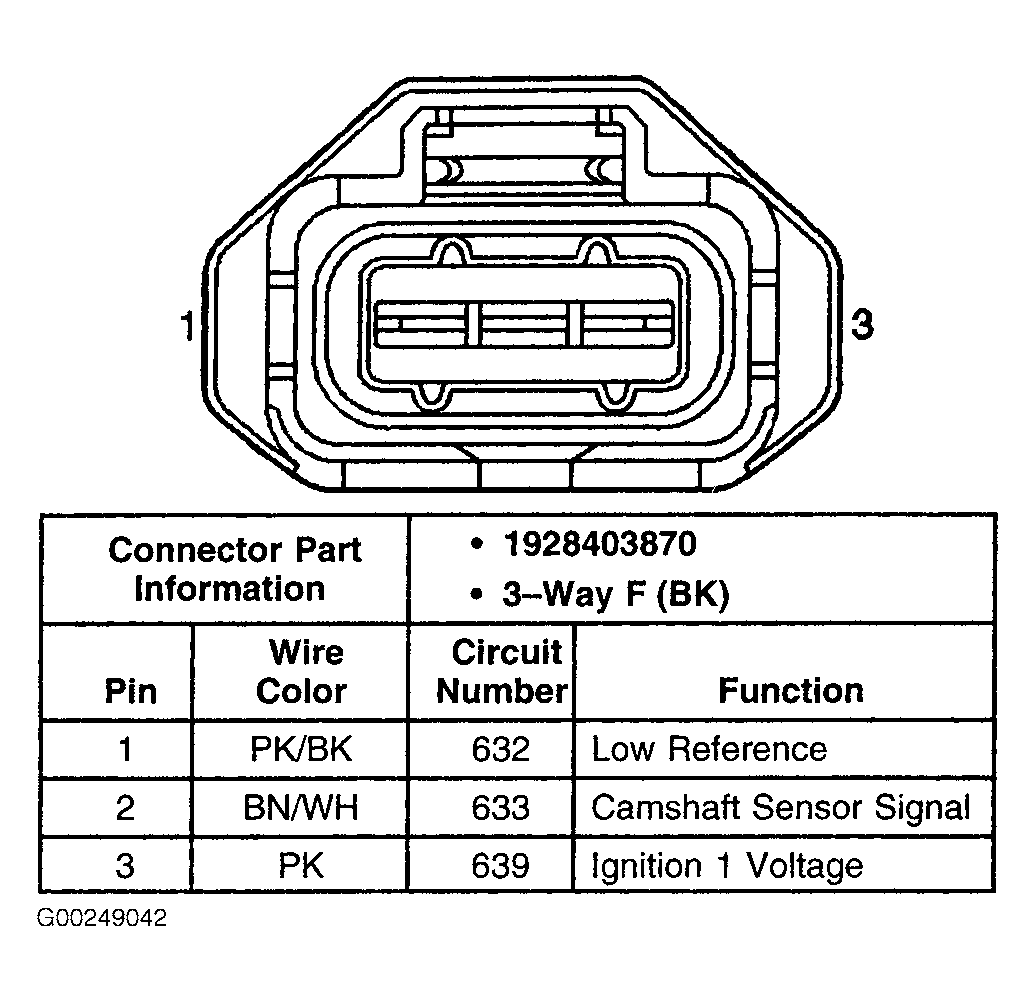

Fig 9: Identifying Camshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

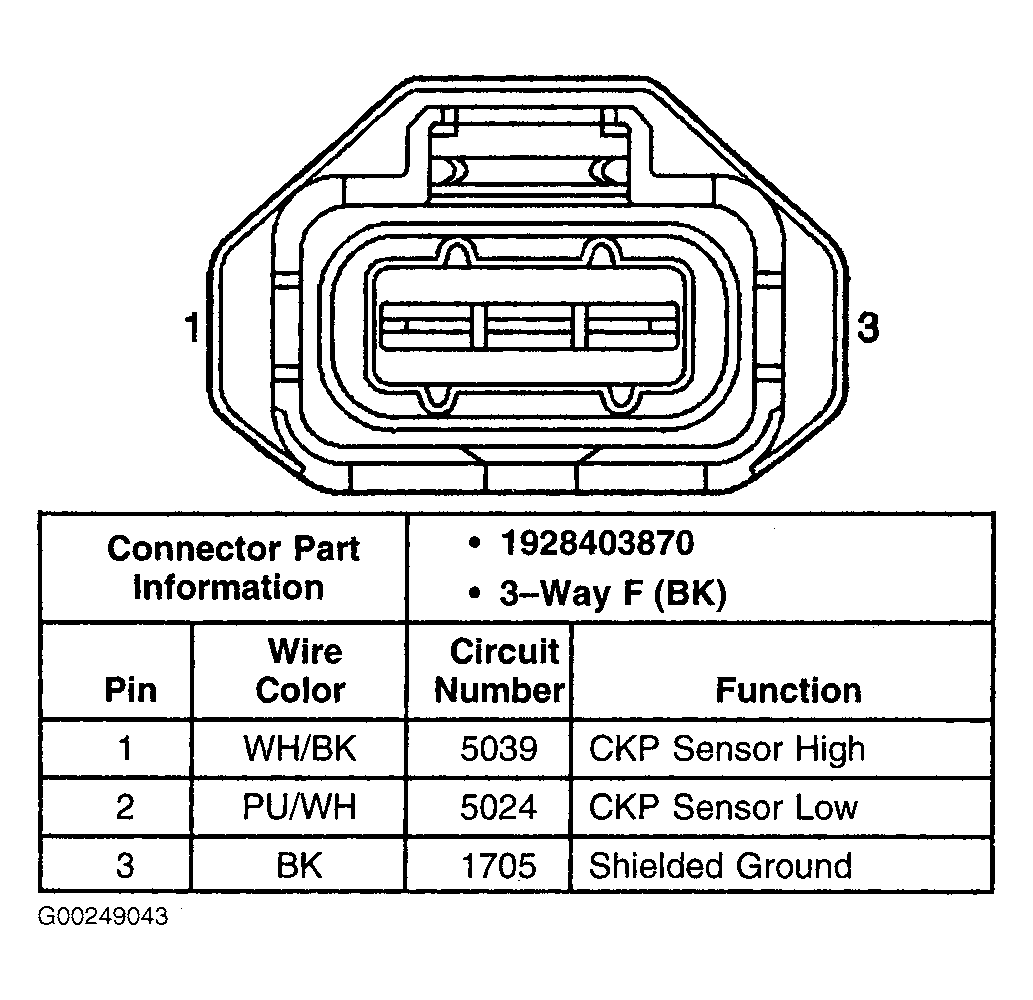

Fig 10: Identifying Crankshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

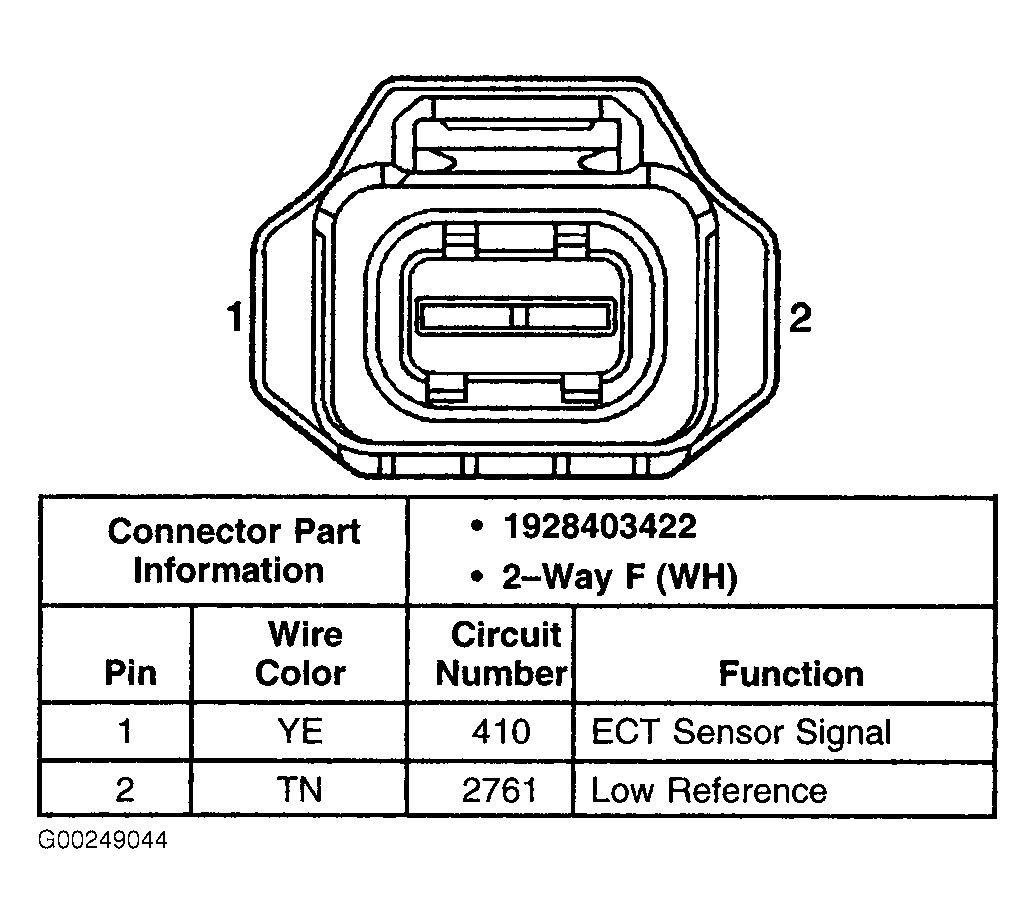

Fig 11: Identifying Engine Coolant Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

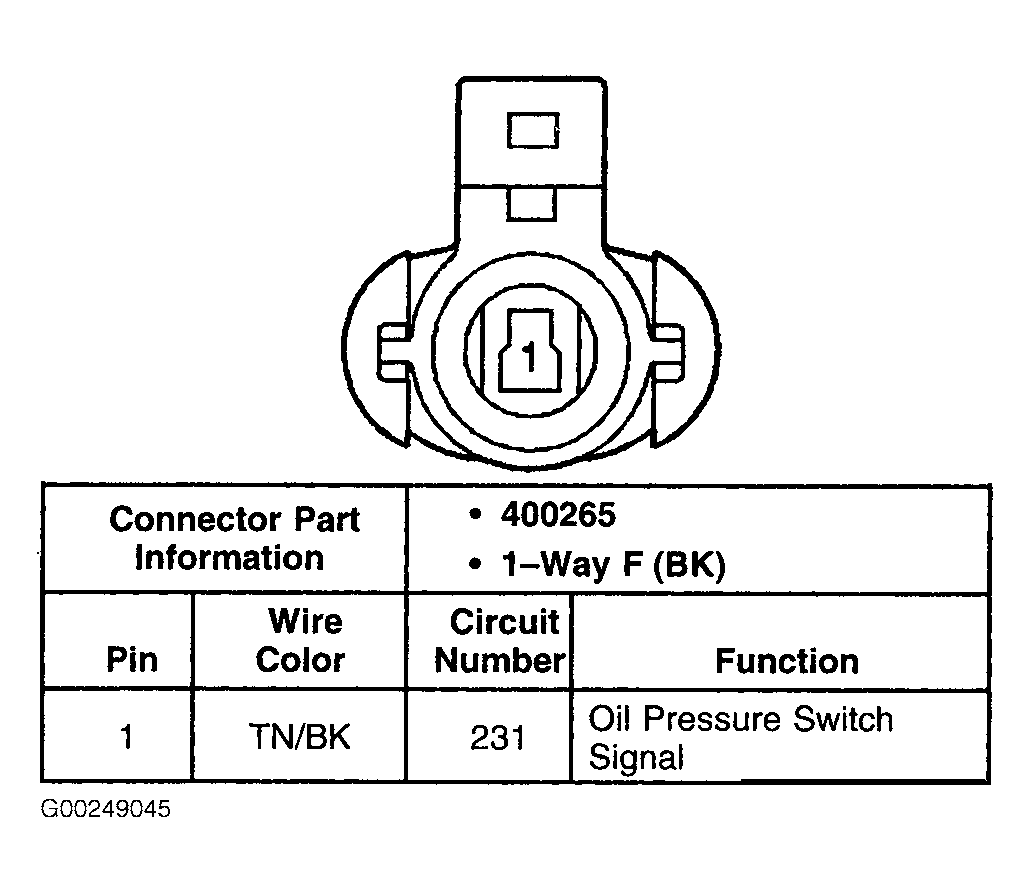

Fig 12: Identifying Engine Oil Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

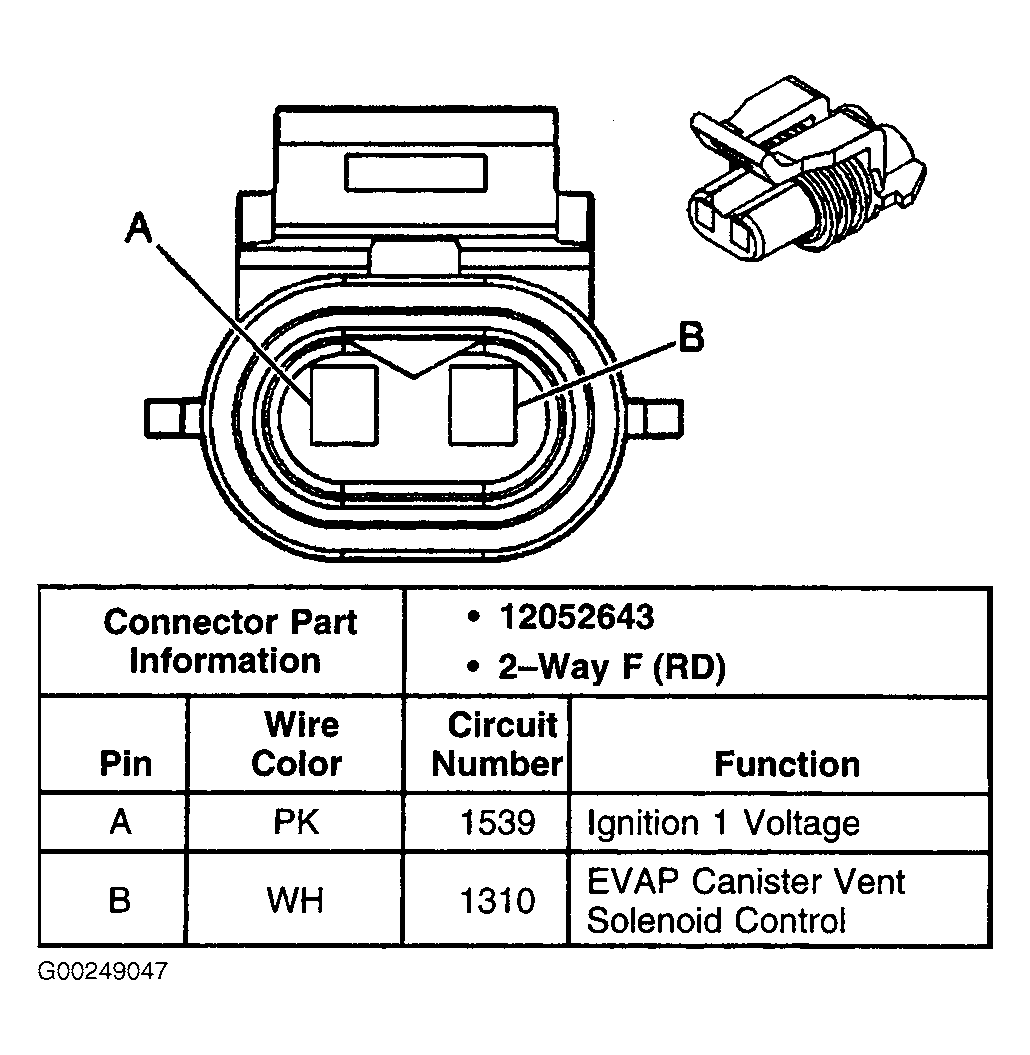

Fig 13: Identifying EVAP Canister Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

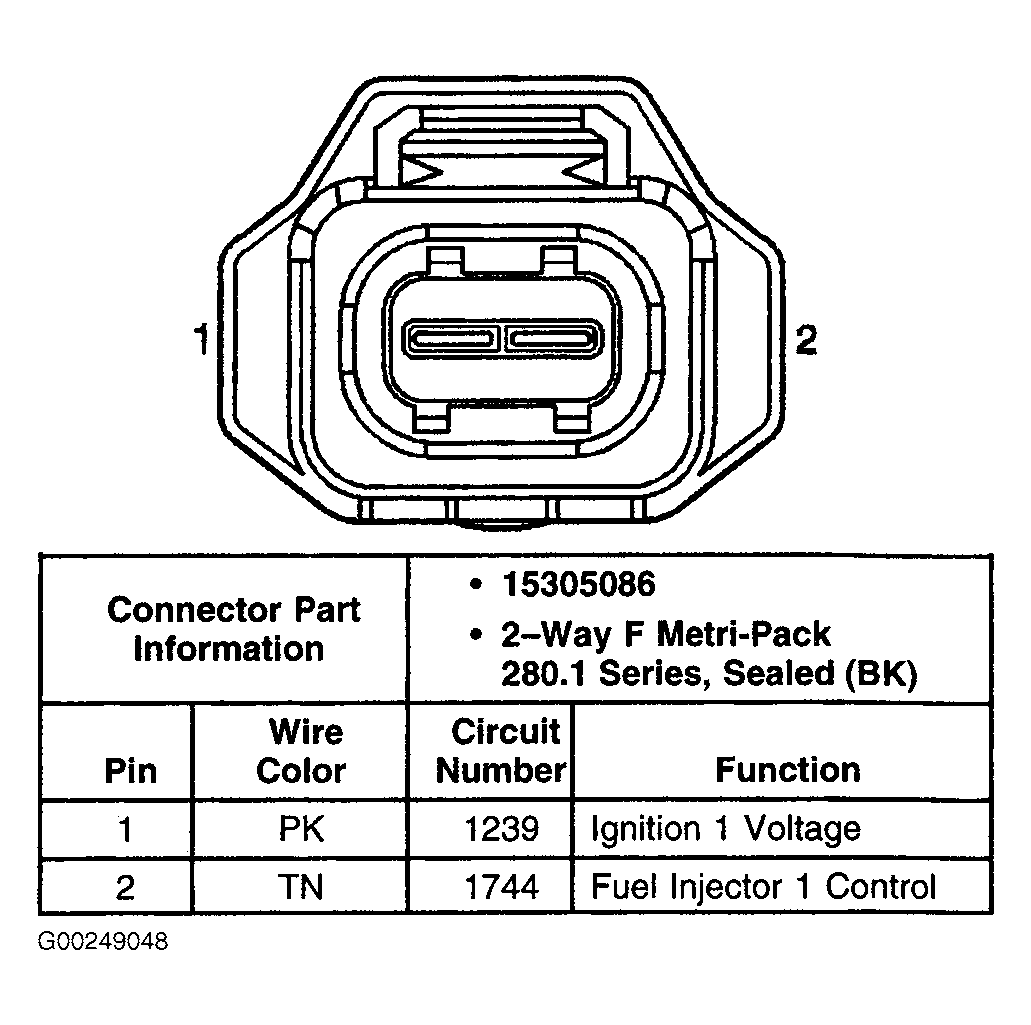

Fig 14: Identifying Fuel Injector 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

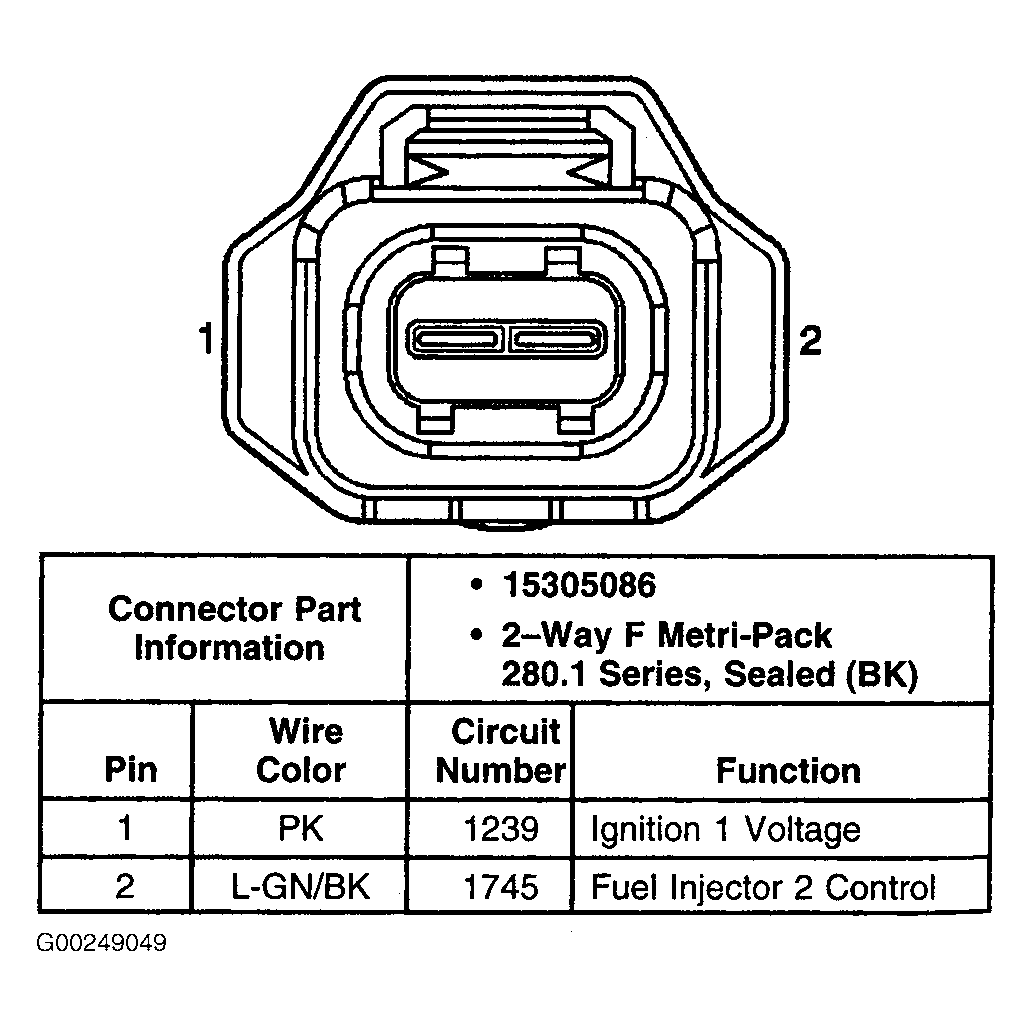

Fig 15: Identifying Fuel Injector 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying Fuel Injector 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

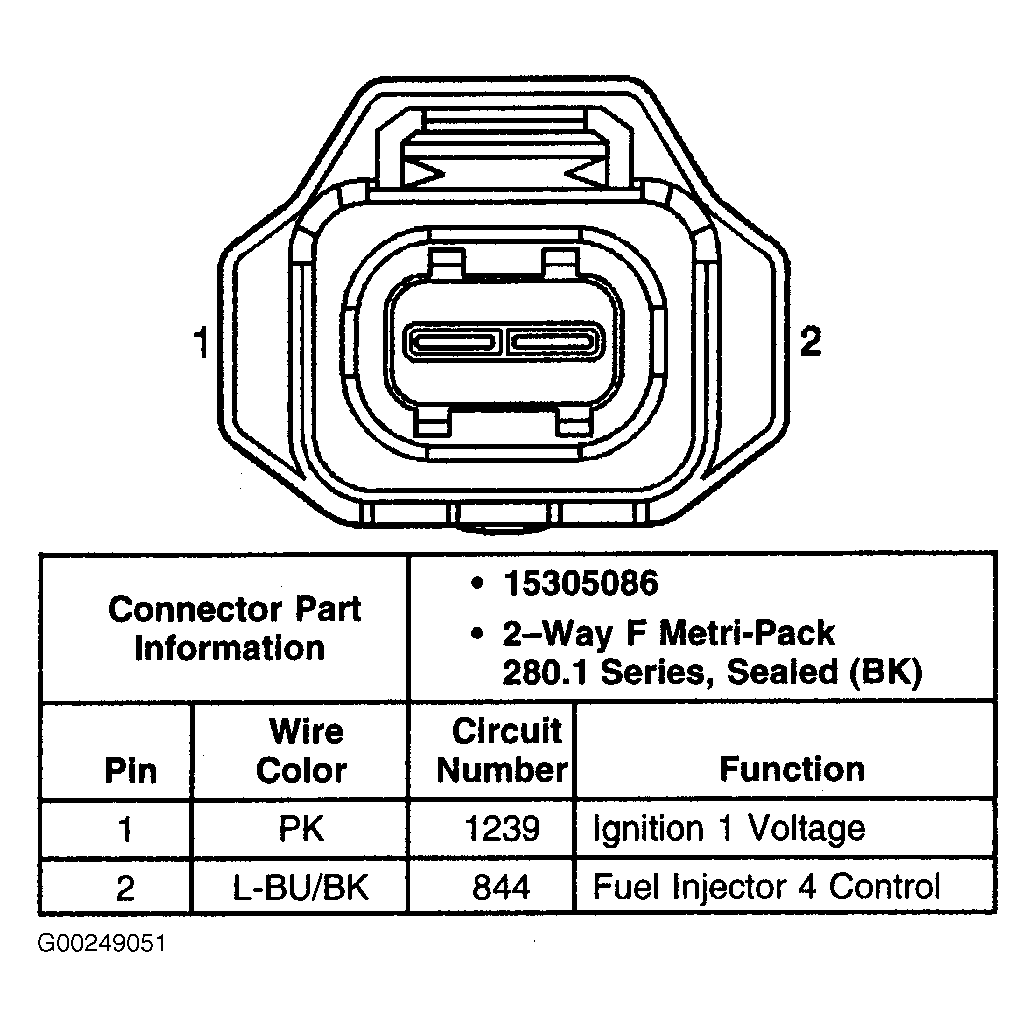

Fig 17: Identifying Fuel Injector 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying Fuel Injector 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 19: Identifying Fuel Injector 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

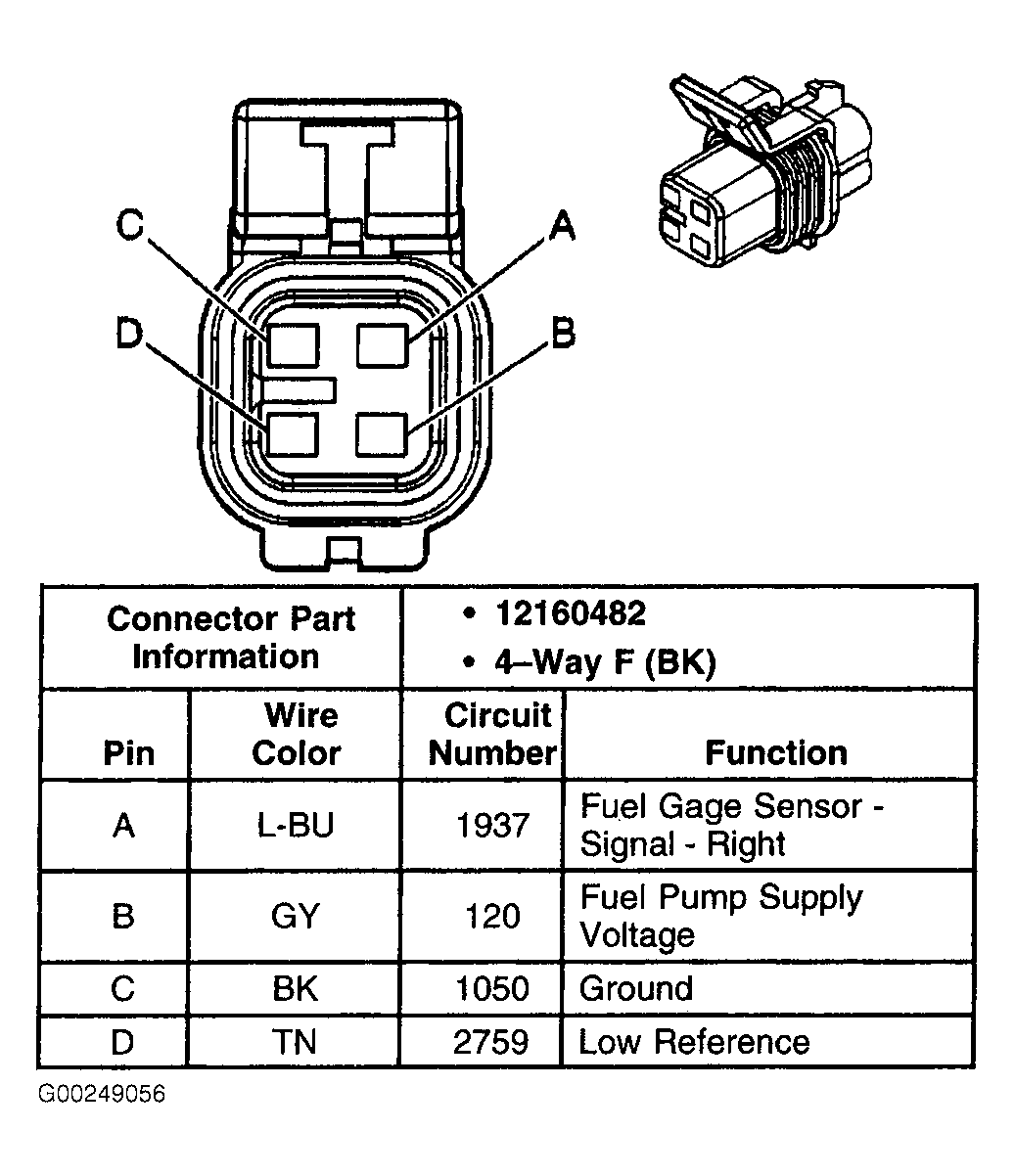

Fig 20: Identifying Fuel Pump Sender Assembly Connector Terminals
Courtesy of GENERAL MOTORS CORP.

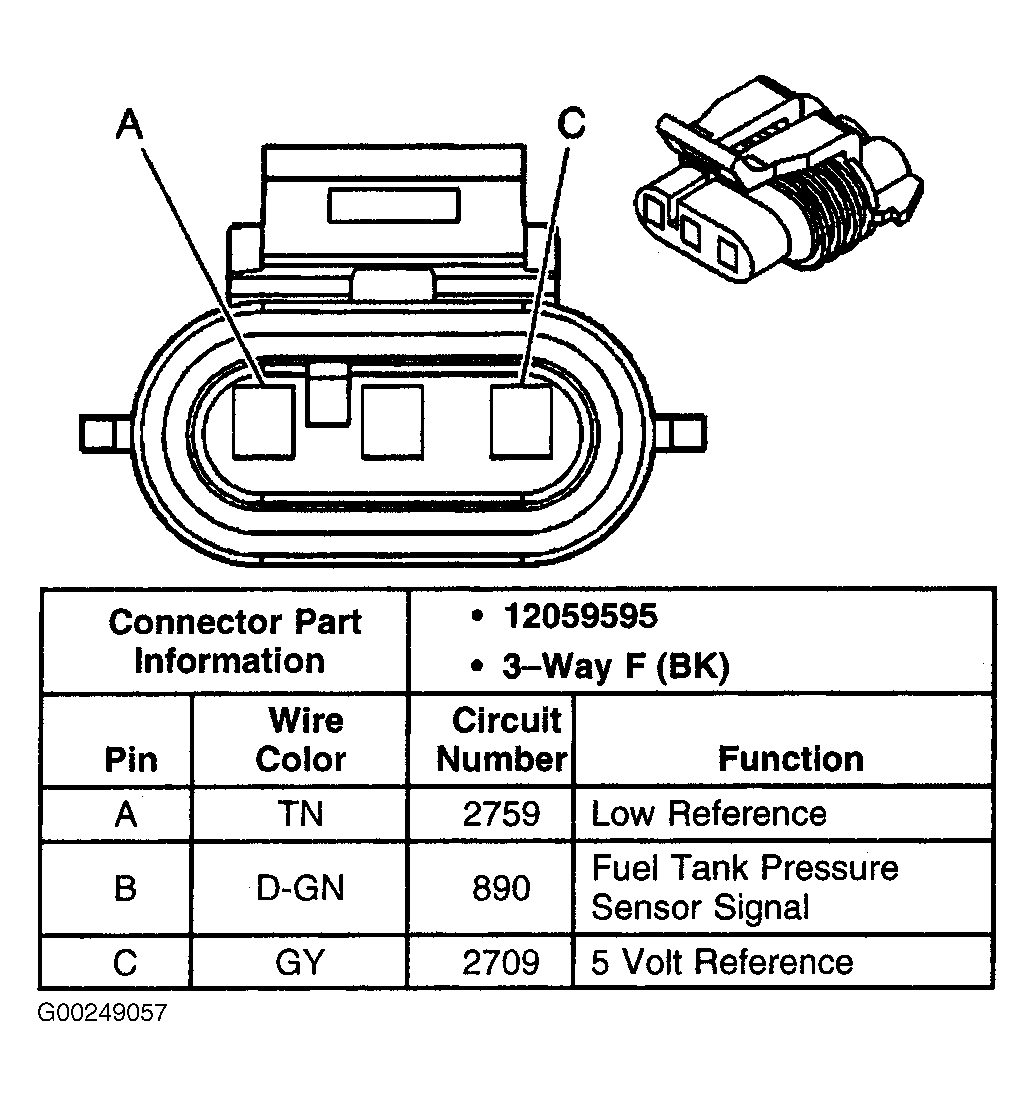

Fig 21: Identifying Fuel Tank Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

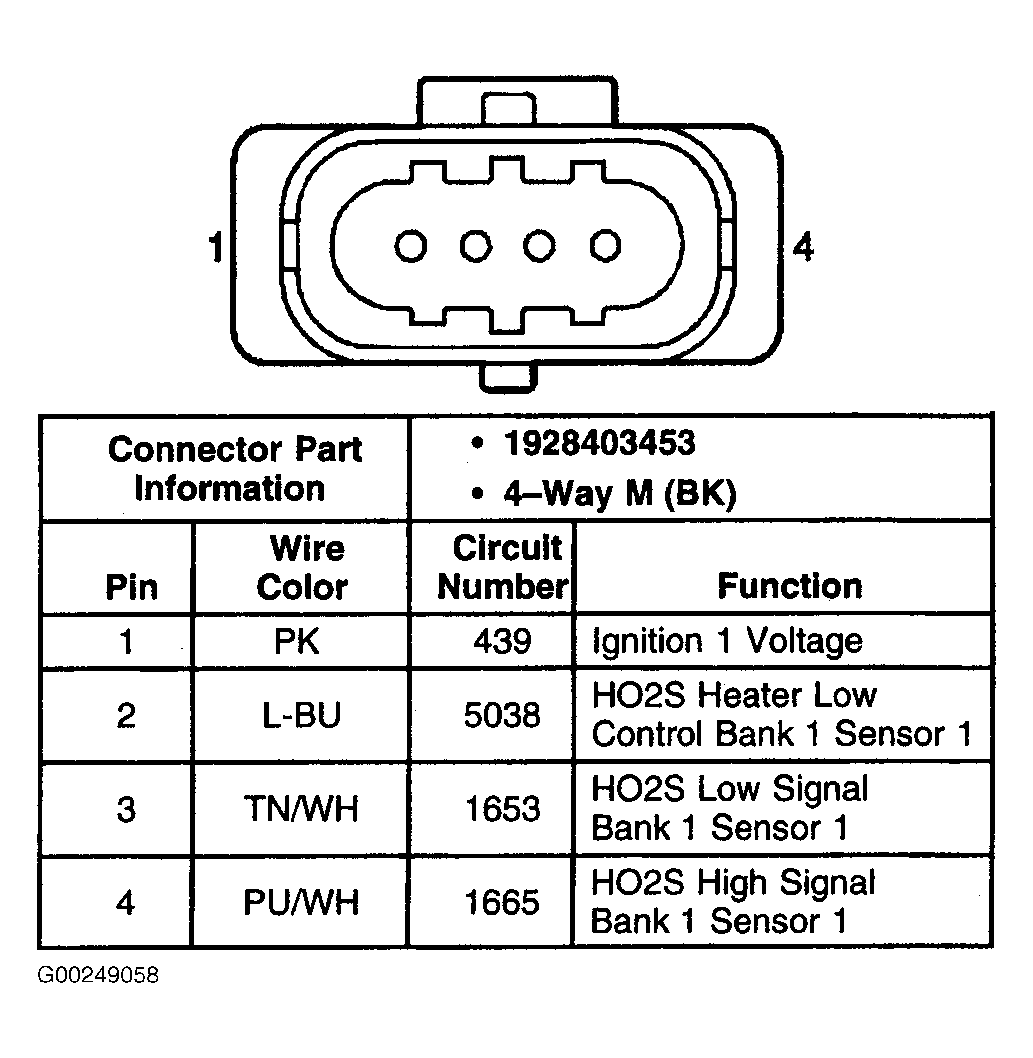

Fig 22: Identifying Heated Oxygen Sensor Bank 1 Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

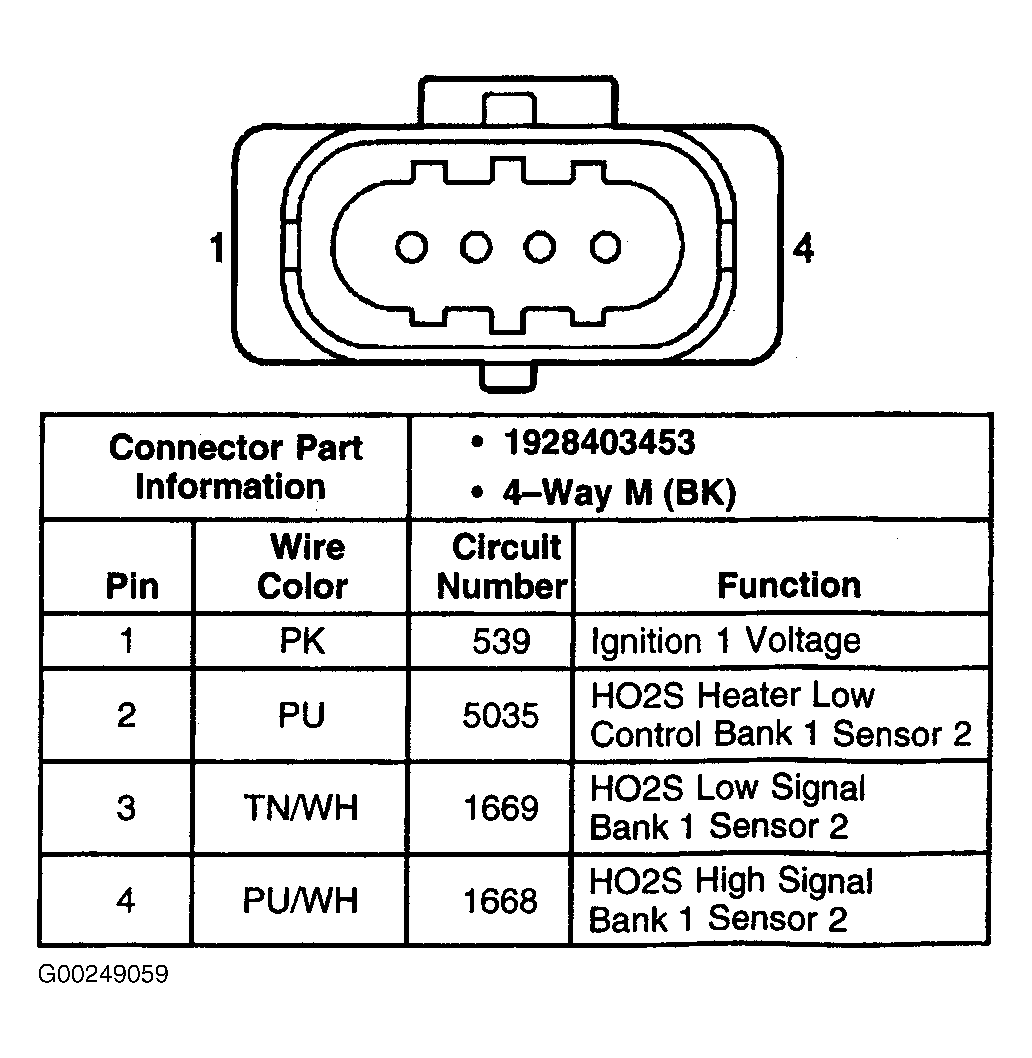

Fig 23: Identifying Heated Oxygen Sensor Bank 1 Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

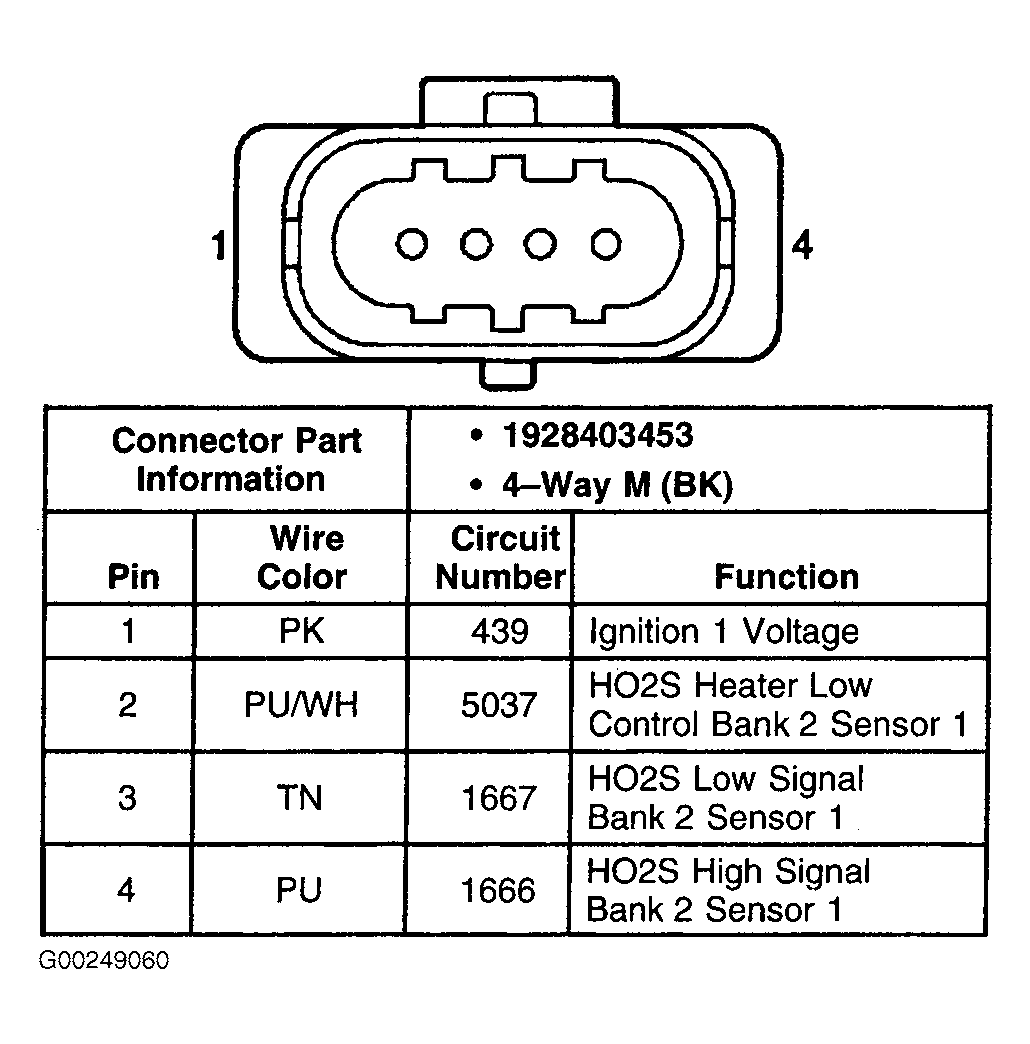

Fig 24: Identifying Heated Oxygen Sensor Bank 2 Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

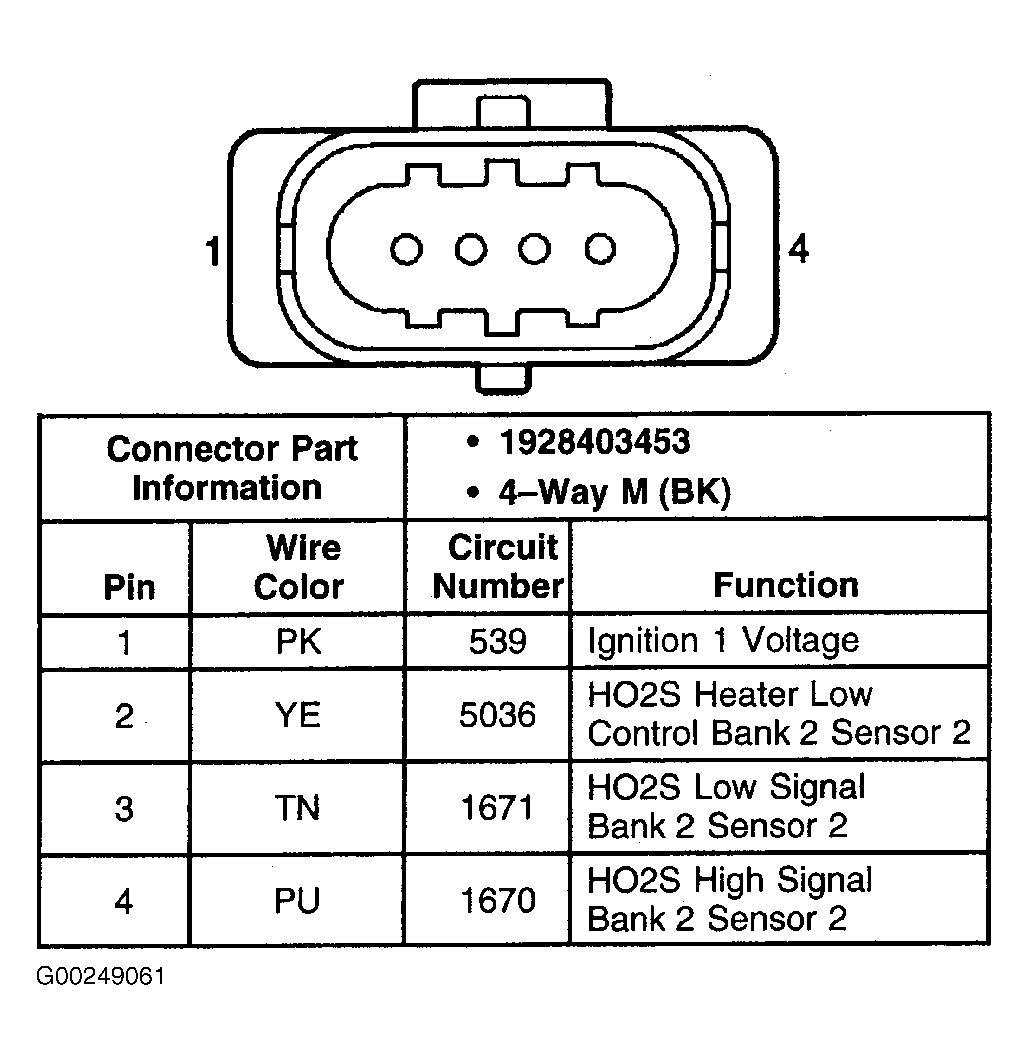

Fig 25: Identifying Heated Oxygen Sensor Bank 2 Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

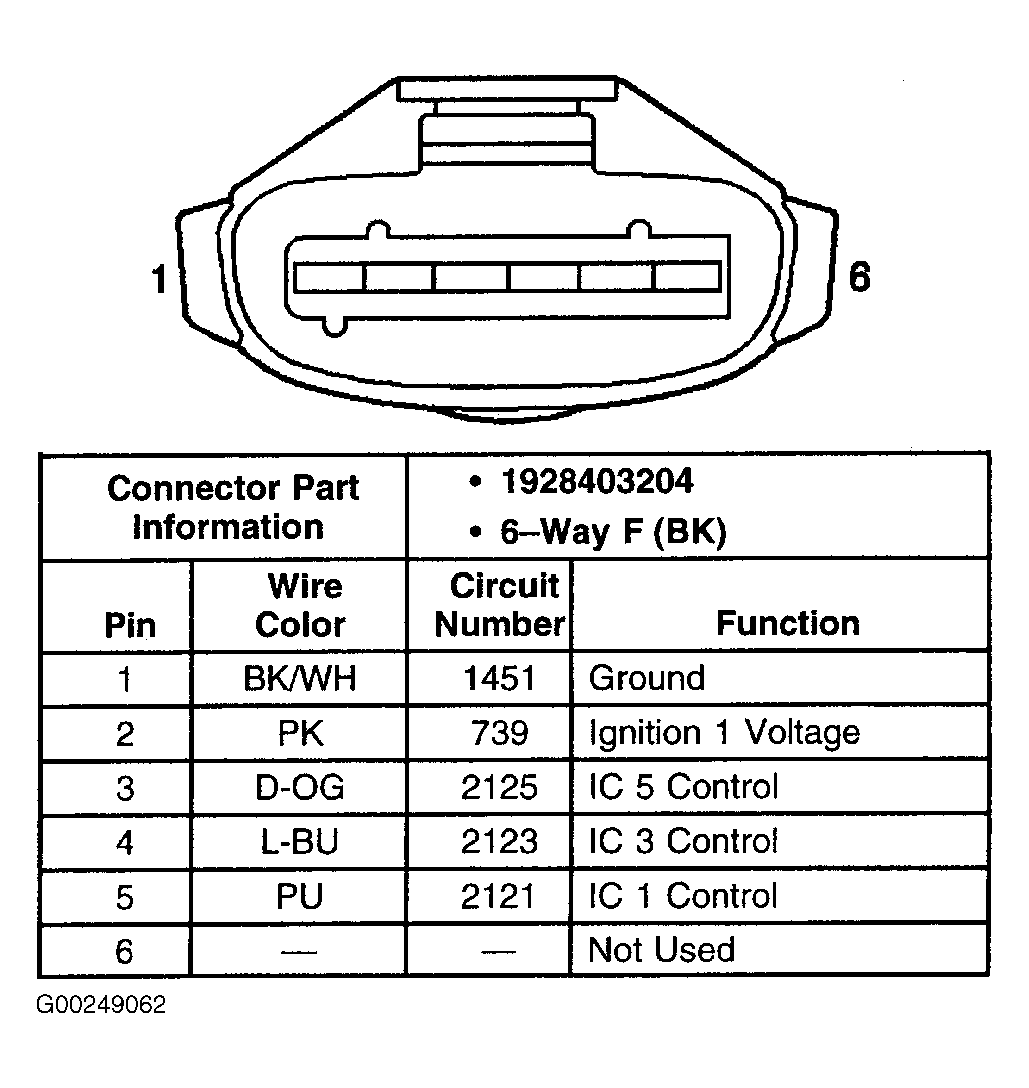

Fig 26: Identifying Ignition Coil Bank 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

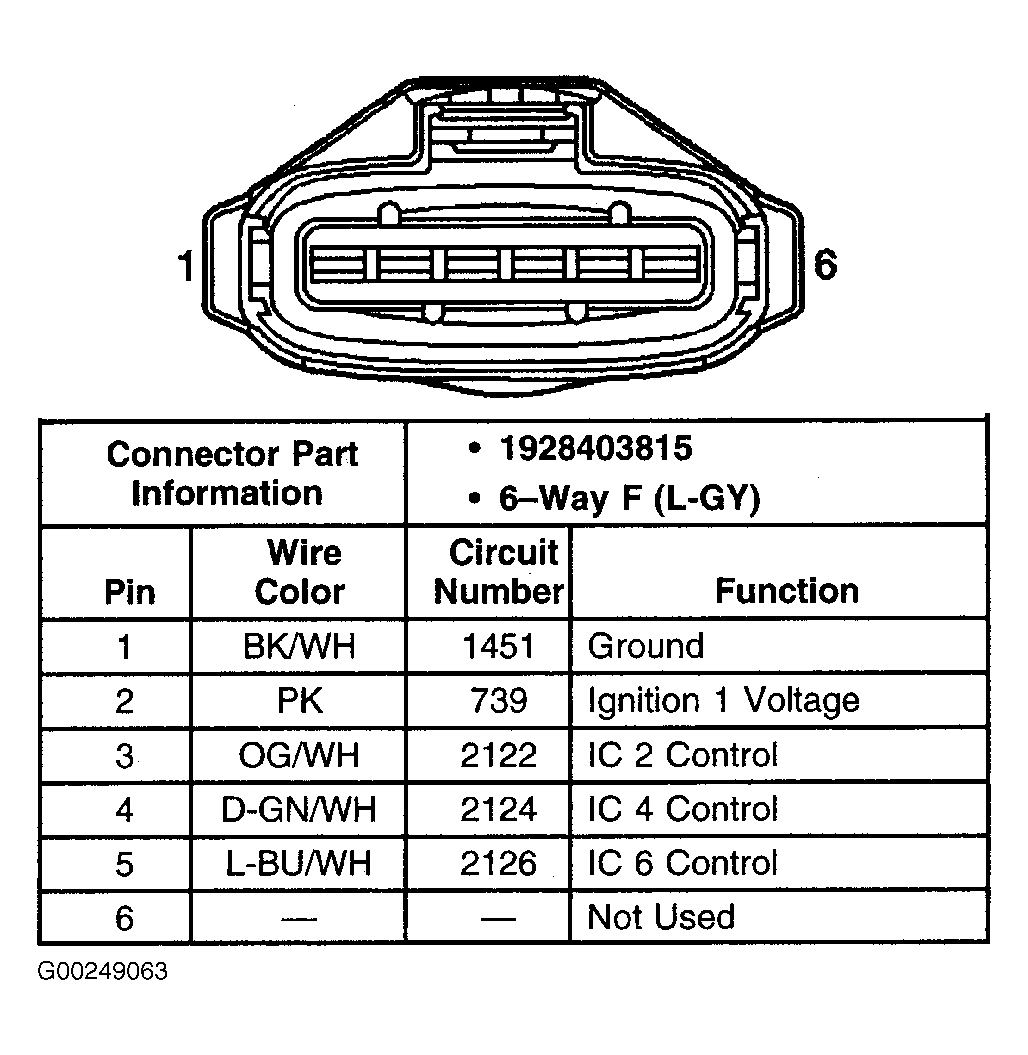

Fig 27: Identifying Ignition Coil Bank 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

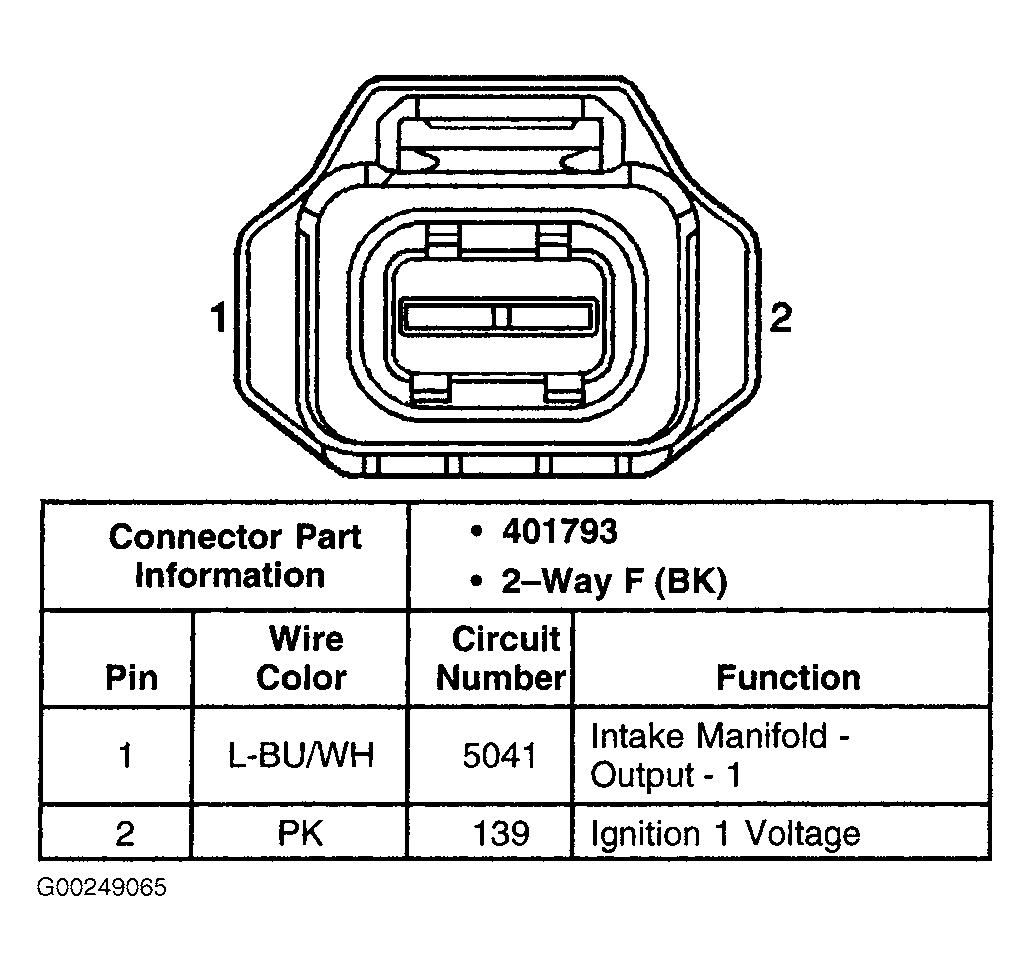

Fig 28: Identifying Intake Manifold Runner Control Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

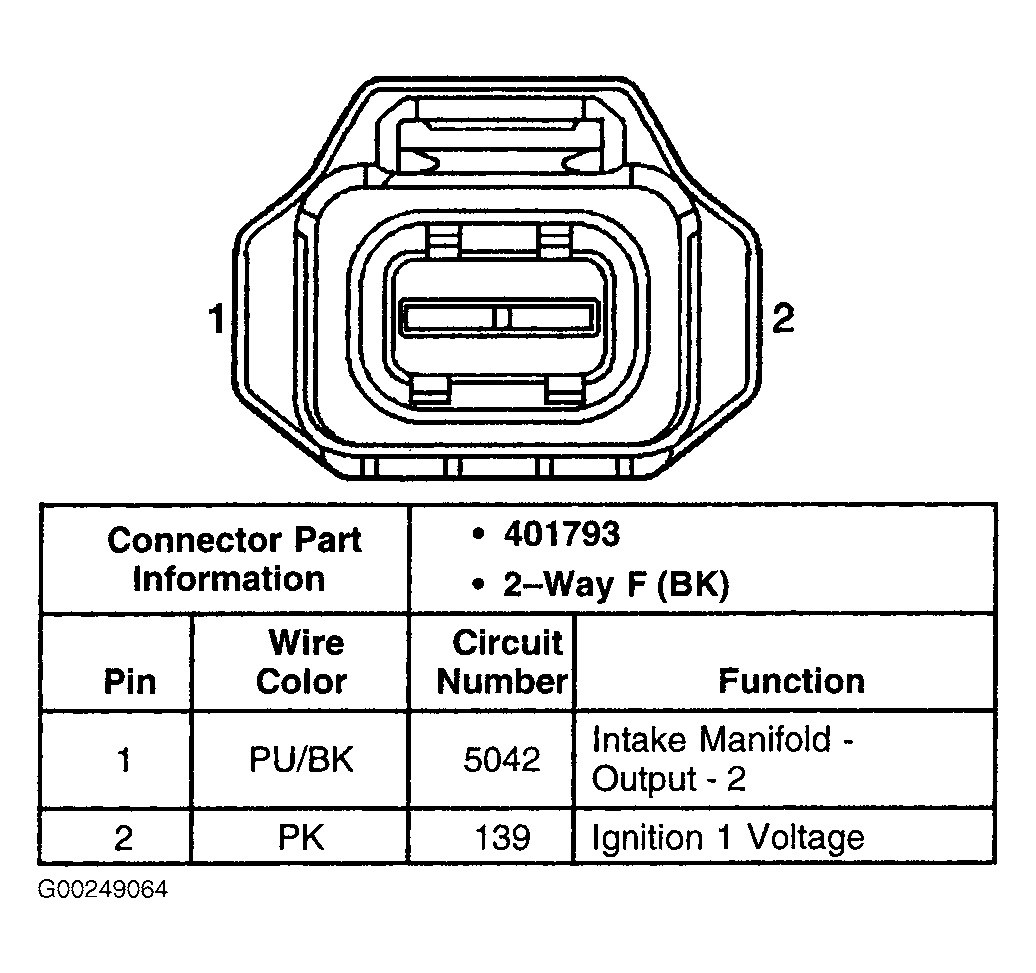

Fig 29: Identifying Intake Manifold Tuning Valve Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

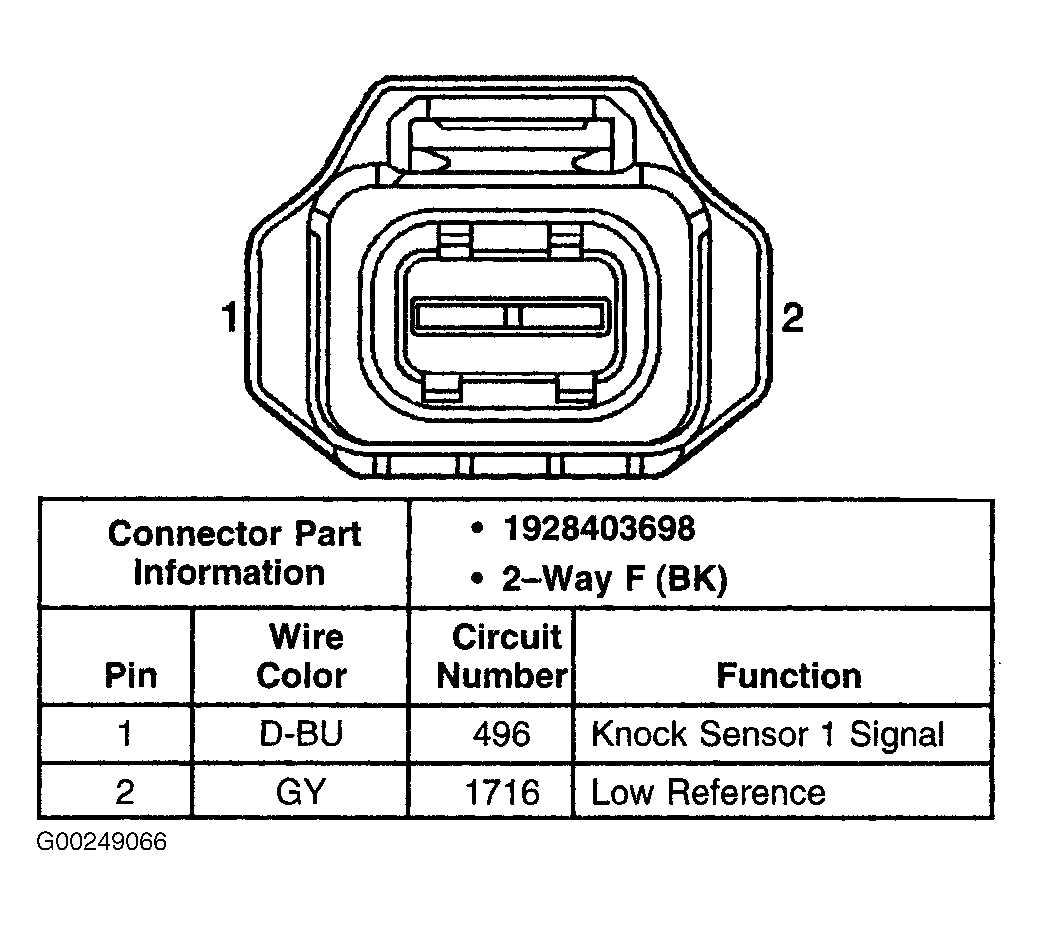

Fig 30: Identifying Knock Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

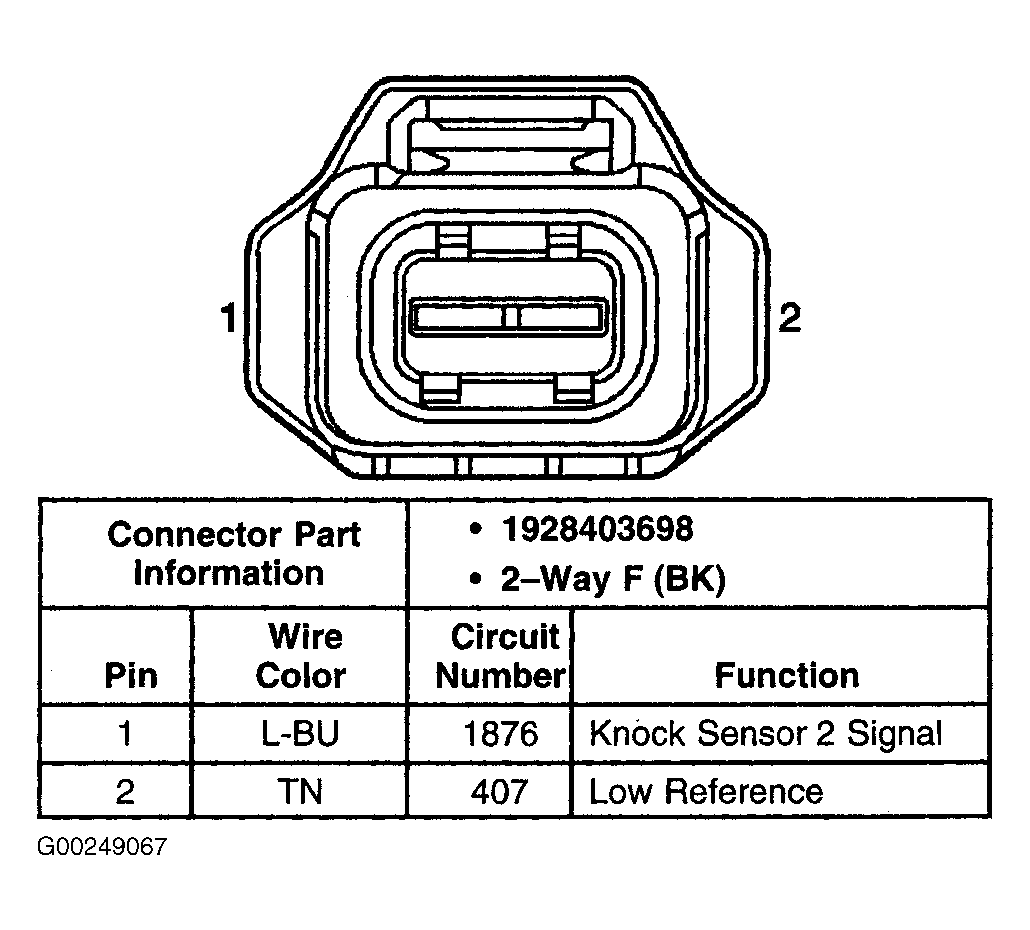

Fig 31: Identifying Knock Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

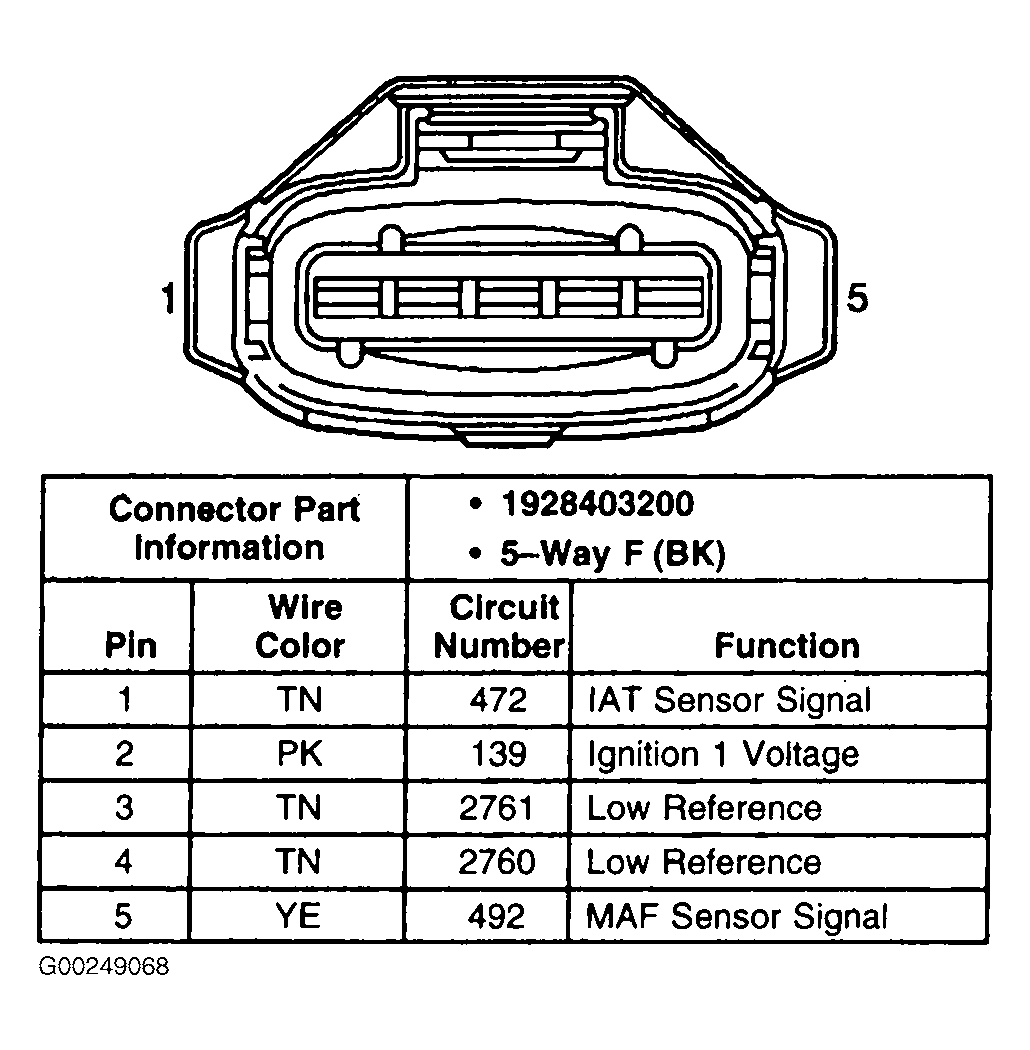

Fig 32: Identifying Mass Air Flow Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

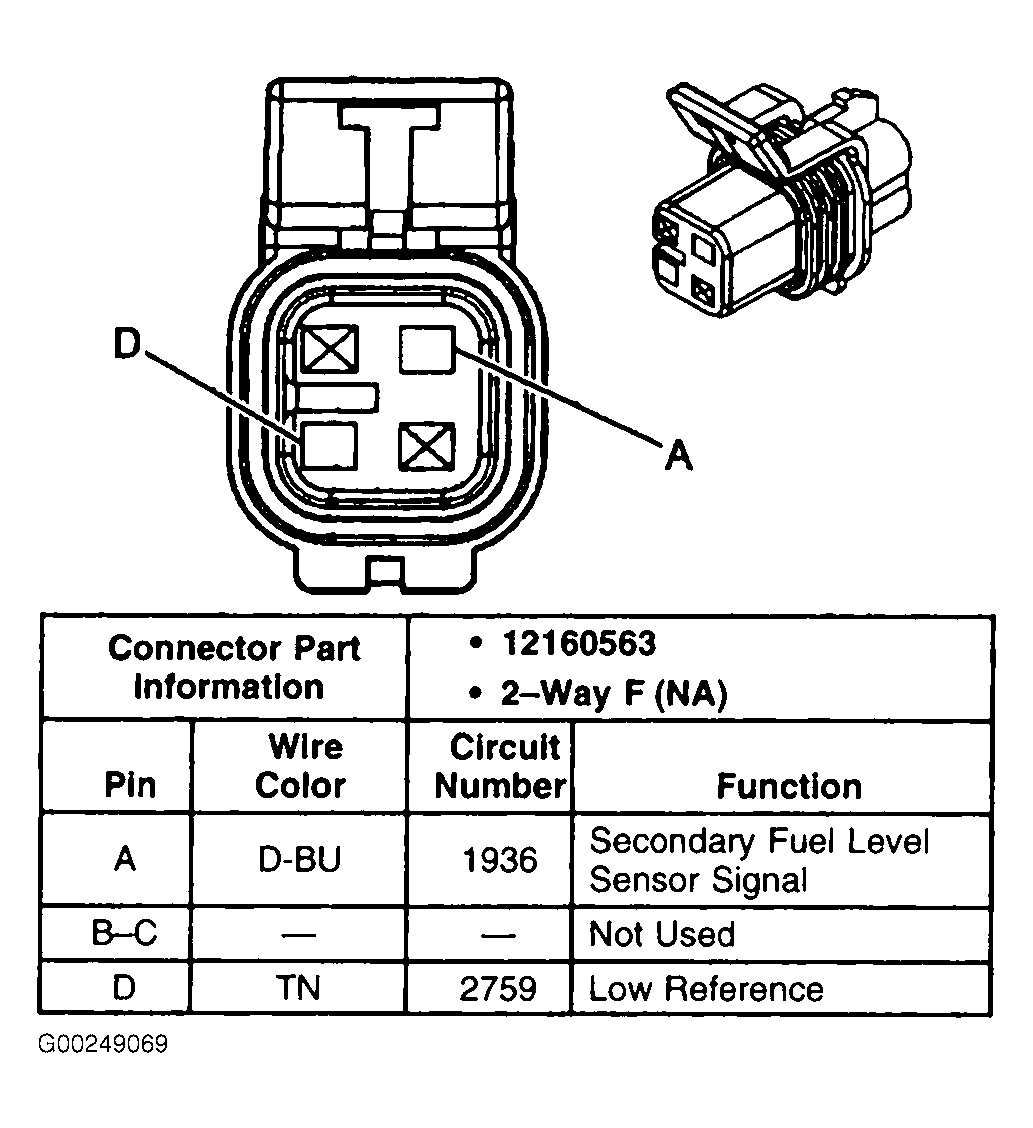

Fig 33: Identifying Secondary Fuel Pump & Sender Assembly Connector Terminals
Courtesy of GENERAL MOTORS CORP.

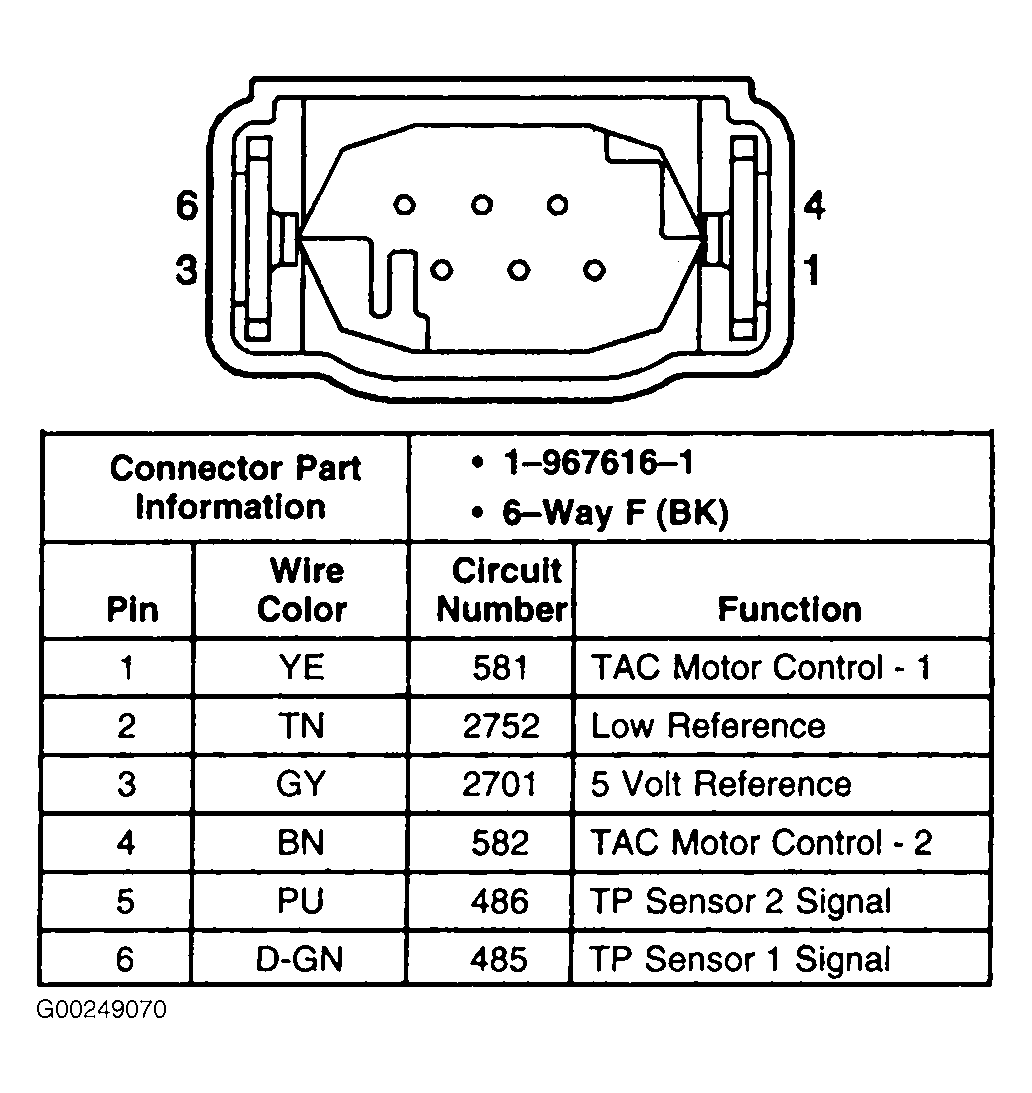

Fig 34: Identifying Throttle Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
