Repair and Diagnosis
>>
Engine Performance
>>
System
>>
Engine Controls Self-Diagnostics
>>
Connector Identification
Connector Identification

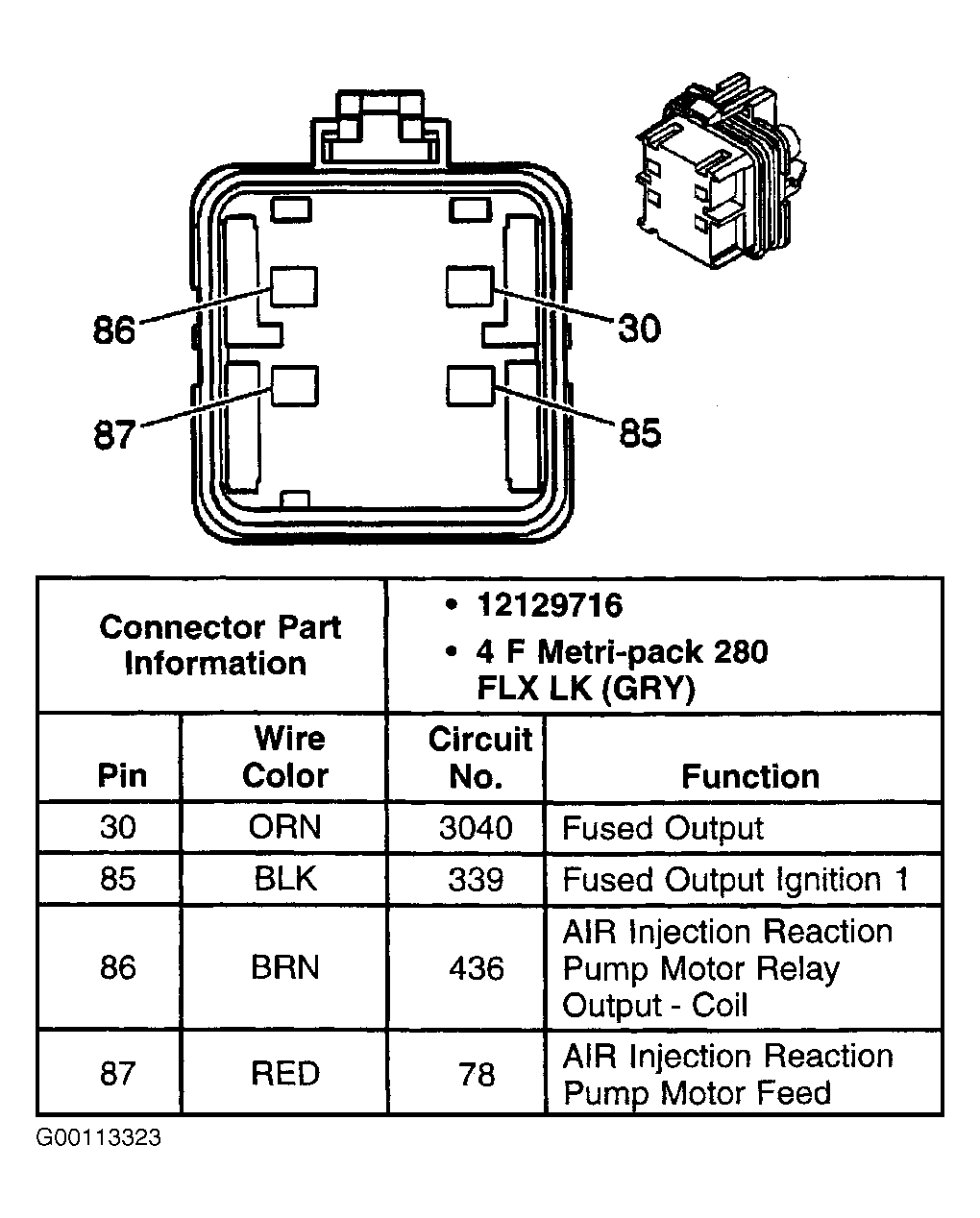

Fig 1: Identifying AIR Pump Relay Connector Terminals
Courtesy of GENERAL MOTORS CORP.

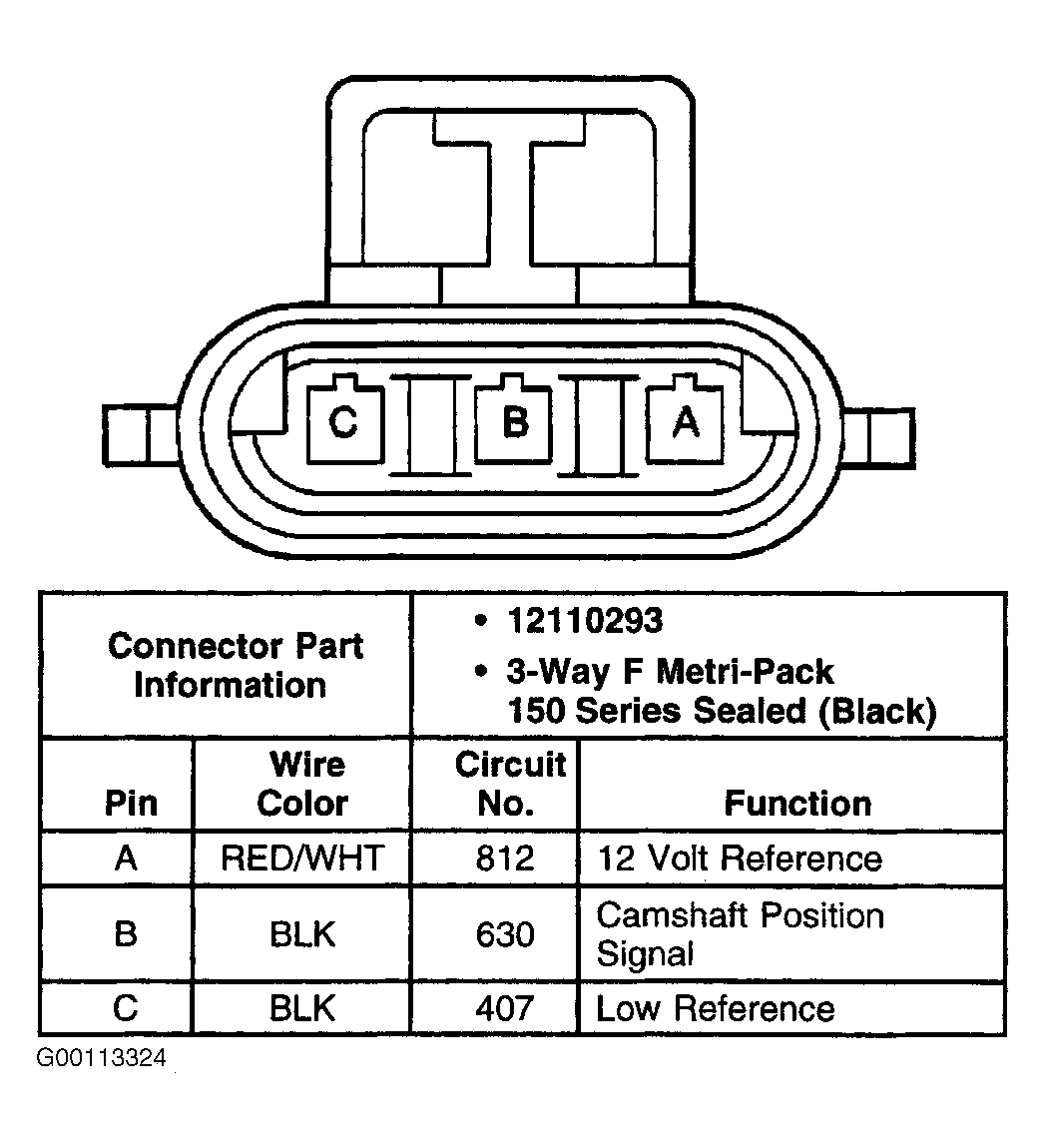

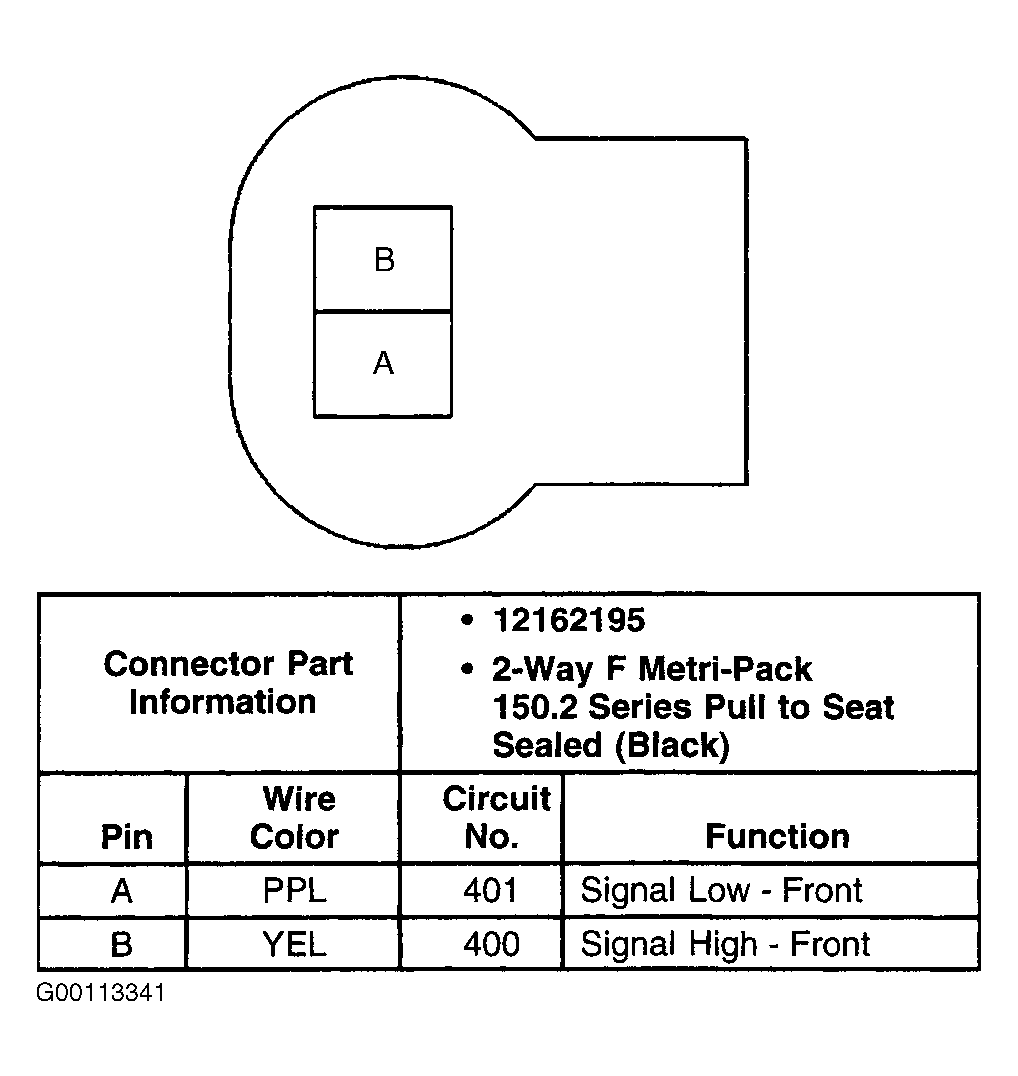

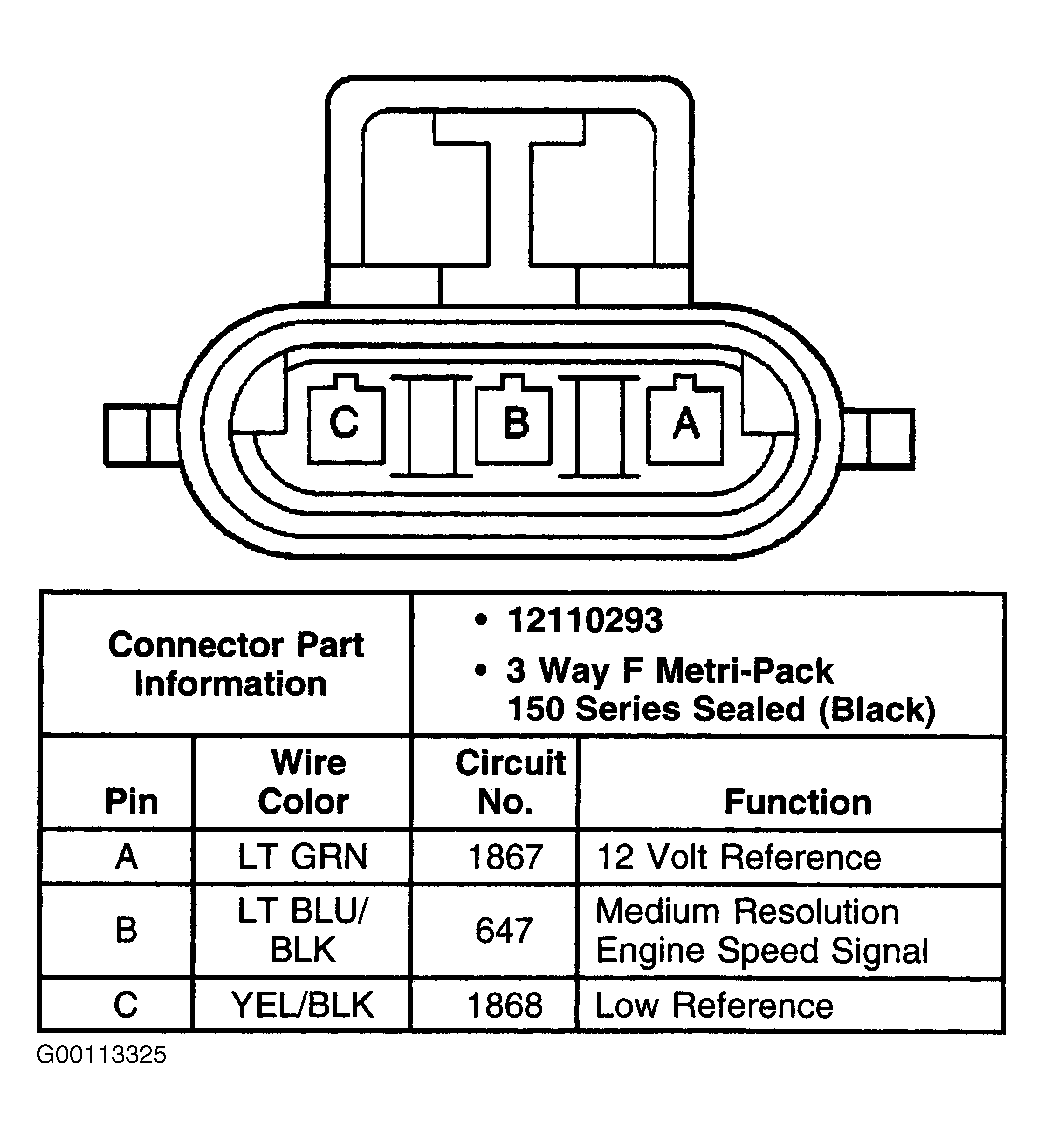

Fig 2: Identifying CMP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

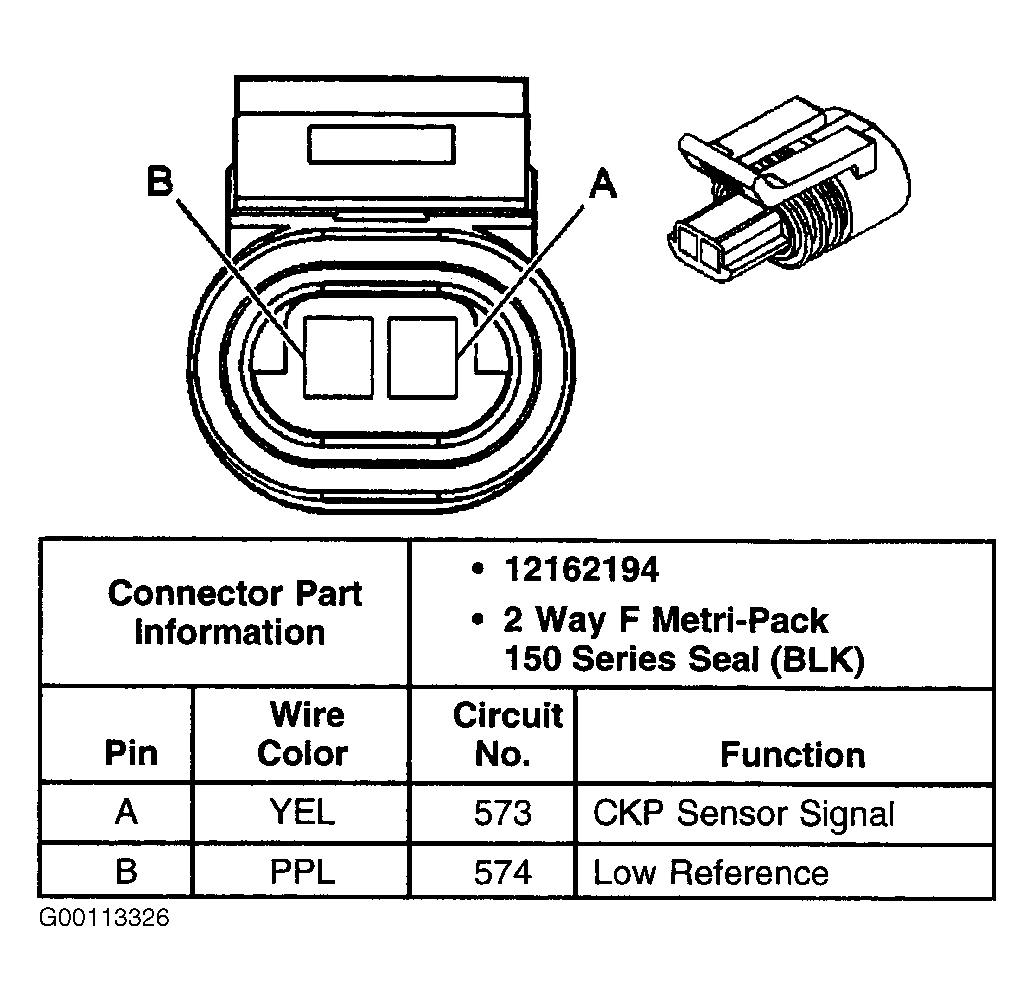

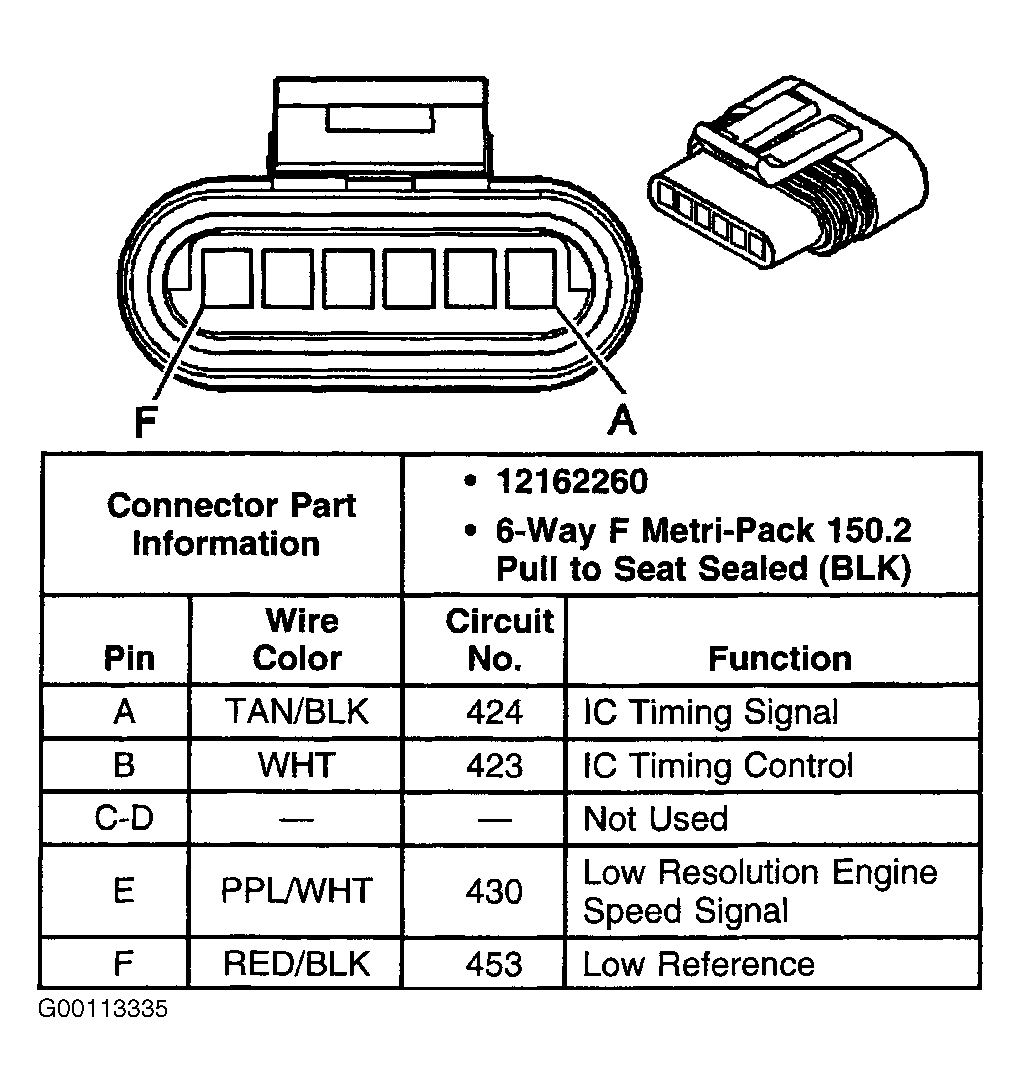

Fig 3: Identifying CKP Sensor "A" Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying CKP Sensor "B" Connector Terminals
Courtesy of GENERAL MOTORS CORP.

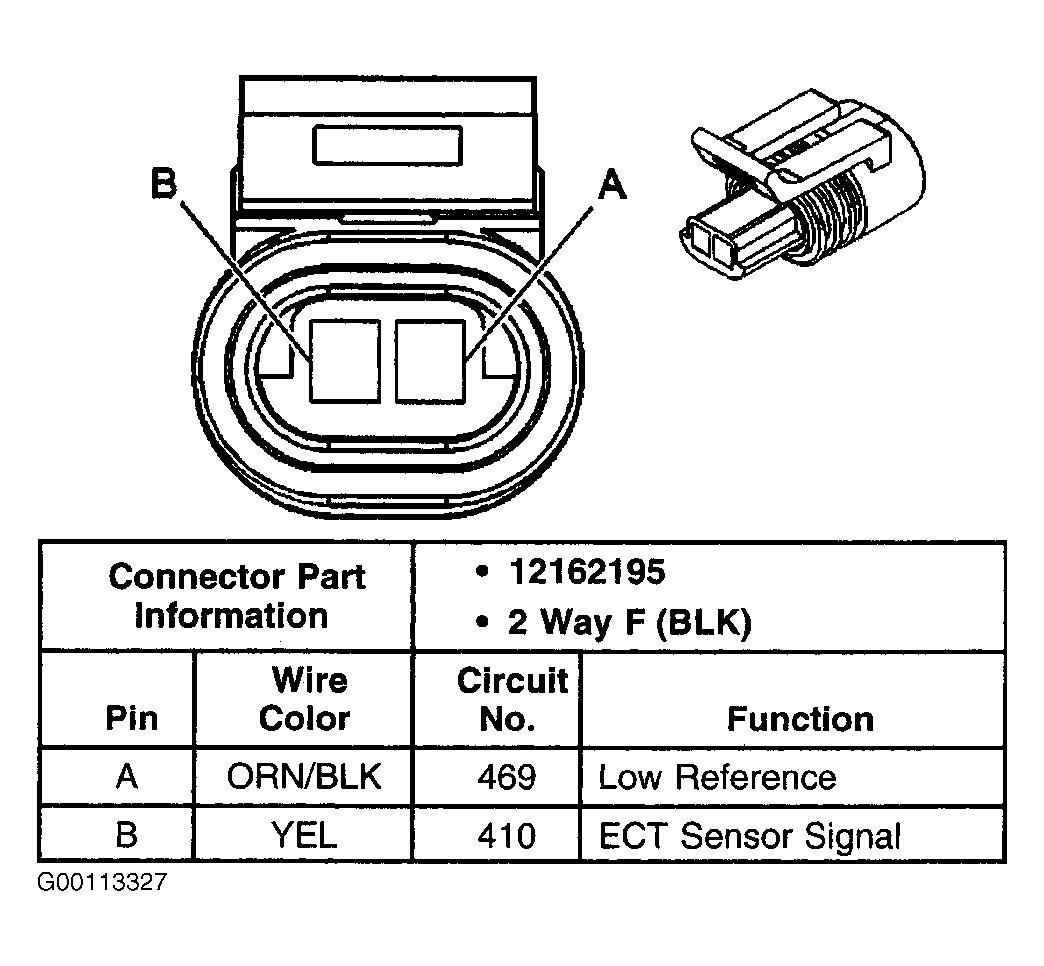

Fig 5: Identifying ECT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

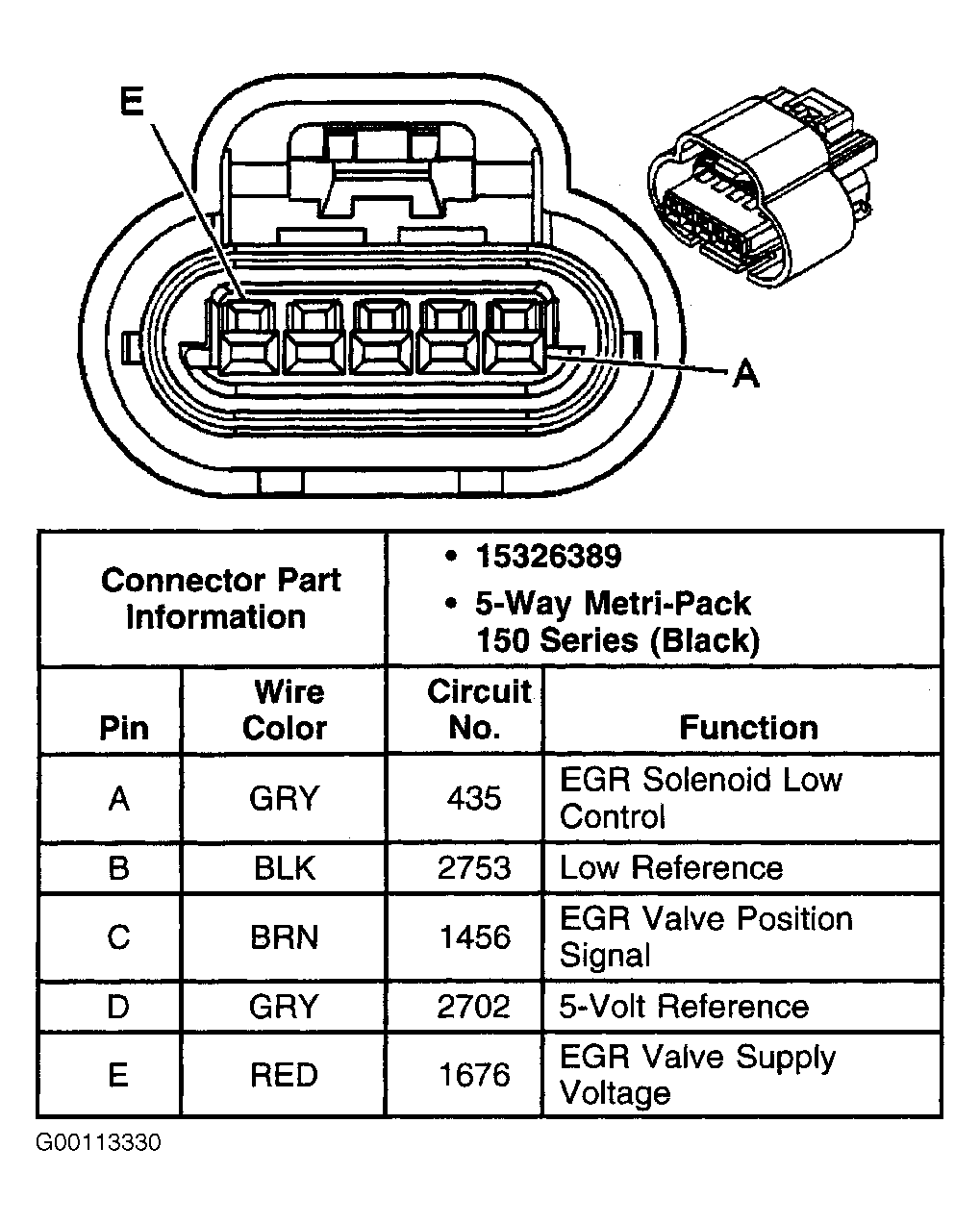

Fig 6: Identifying EGR Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

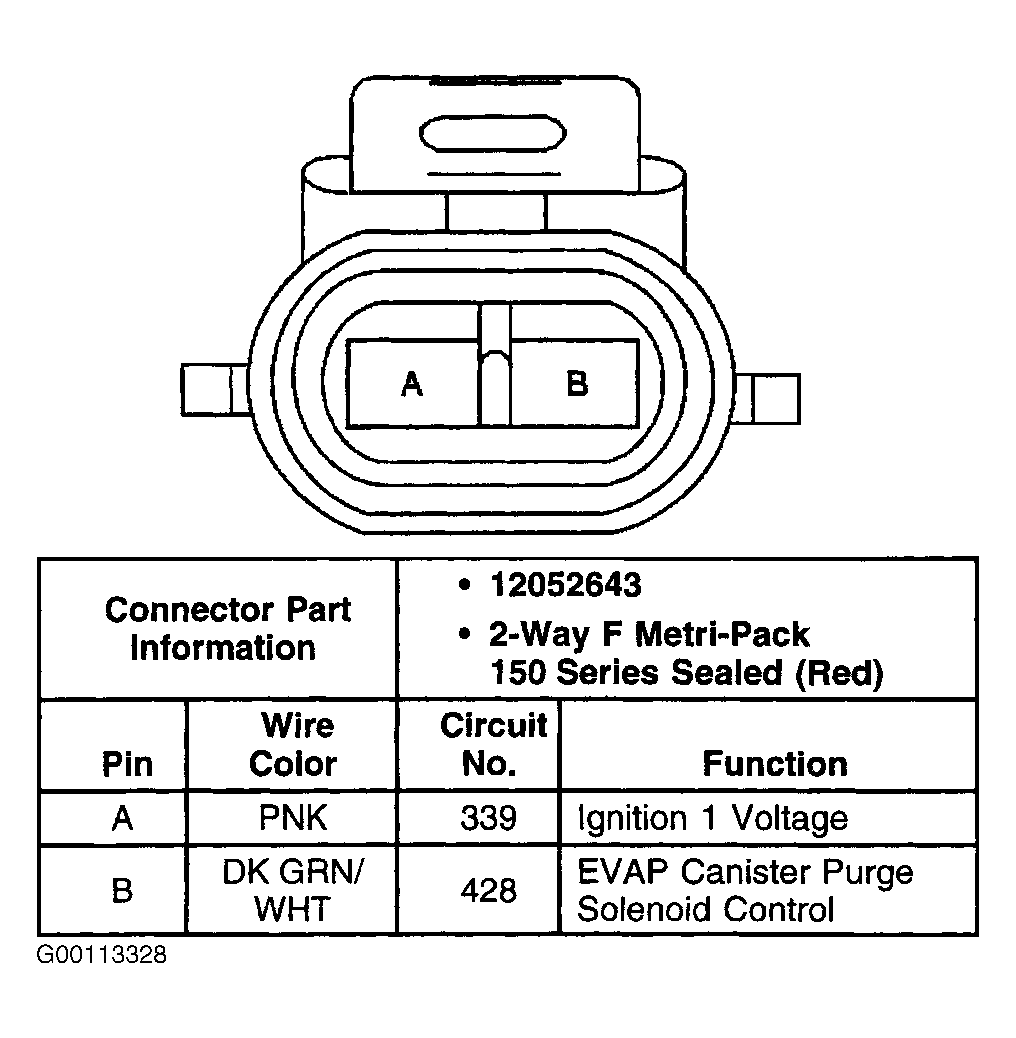

Fig 7: Identifying EVAP Canister Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

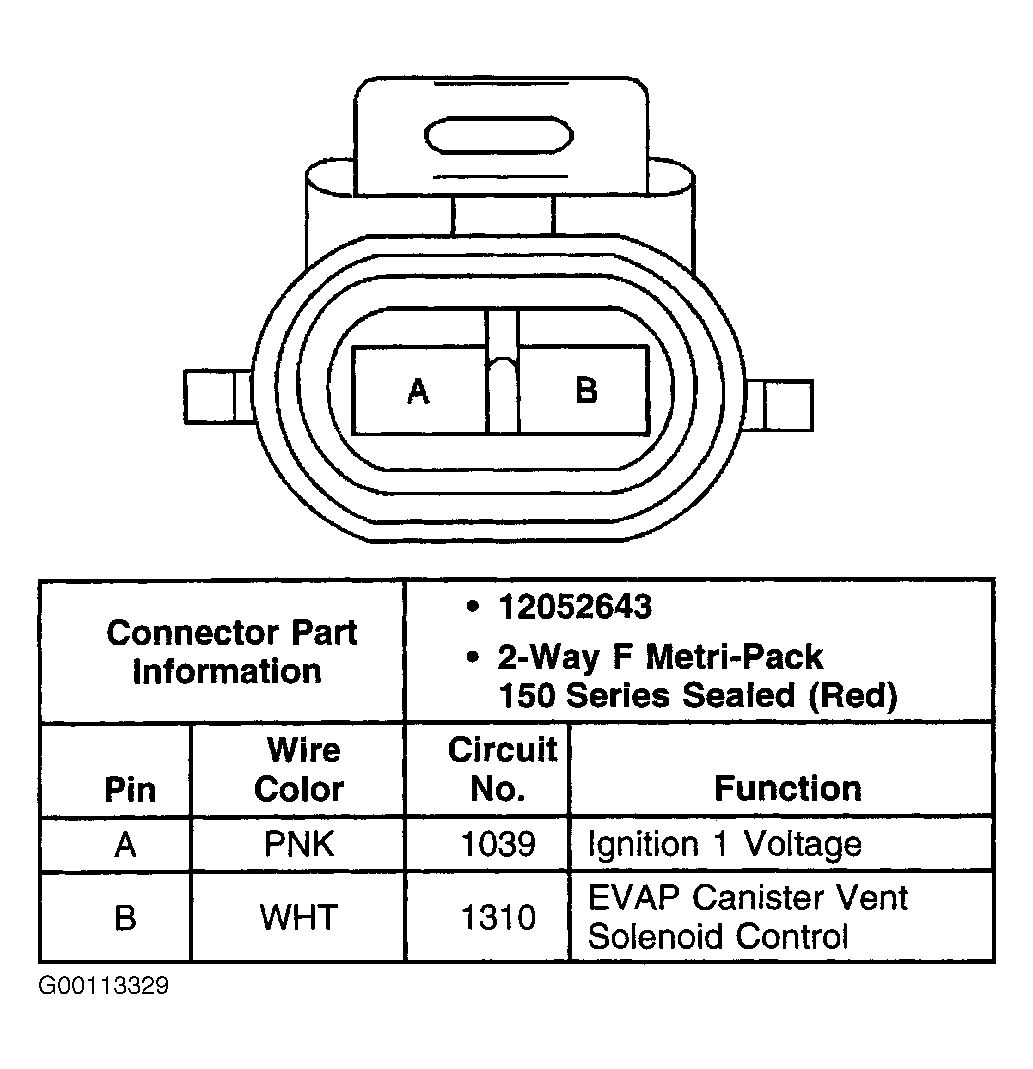

Fig 8: Identifying EVAP Canister Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

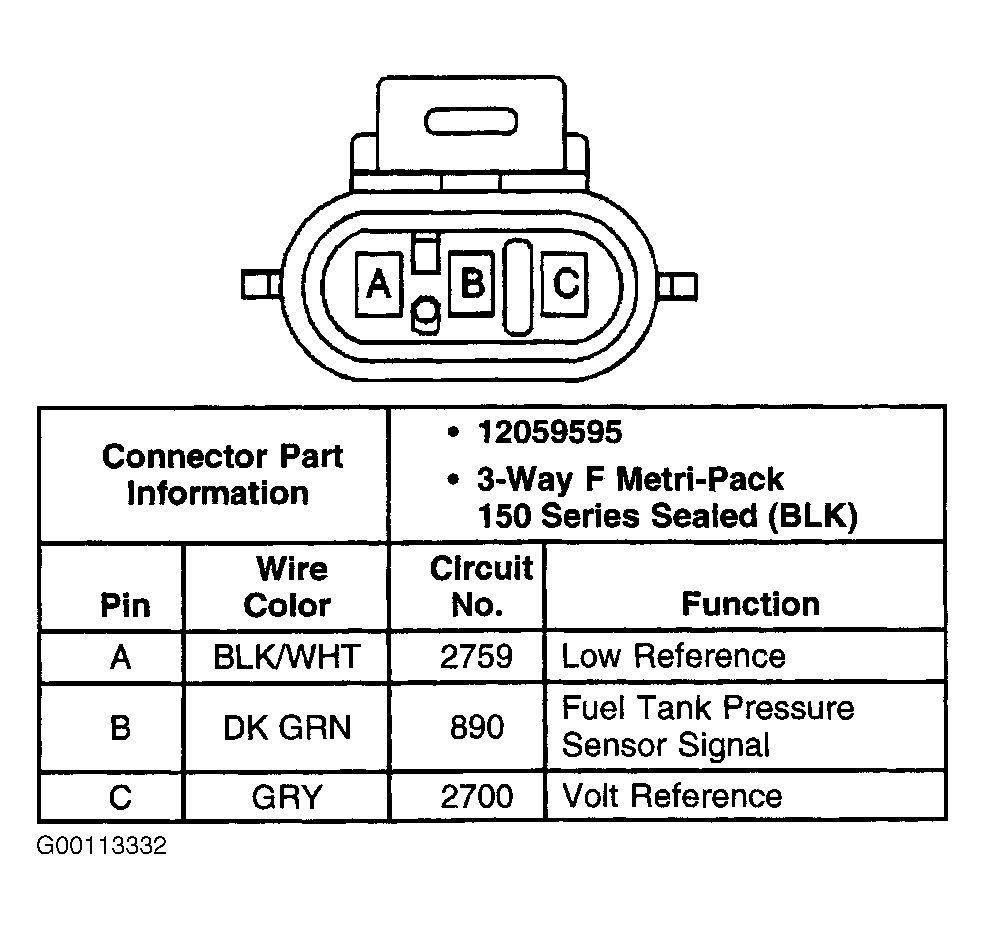

Fig 9: Identifying FTP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

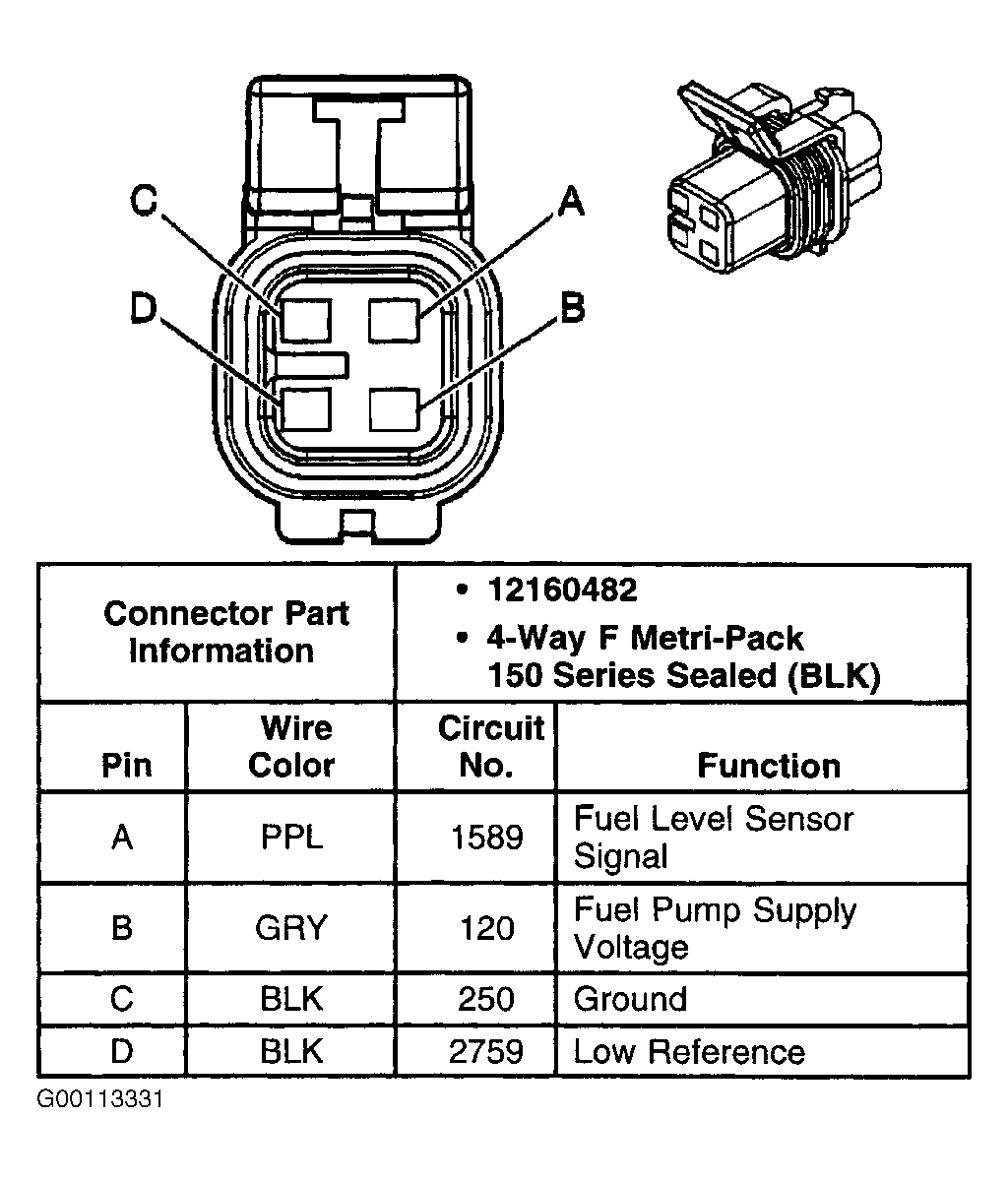

Fig 10: Identifying Fuel Pump Sender Connector Terminals
Courtesy of GENERAL MOTORS CORP.

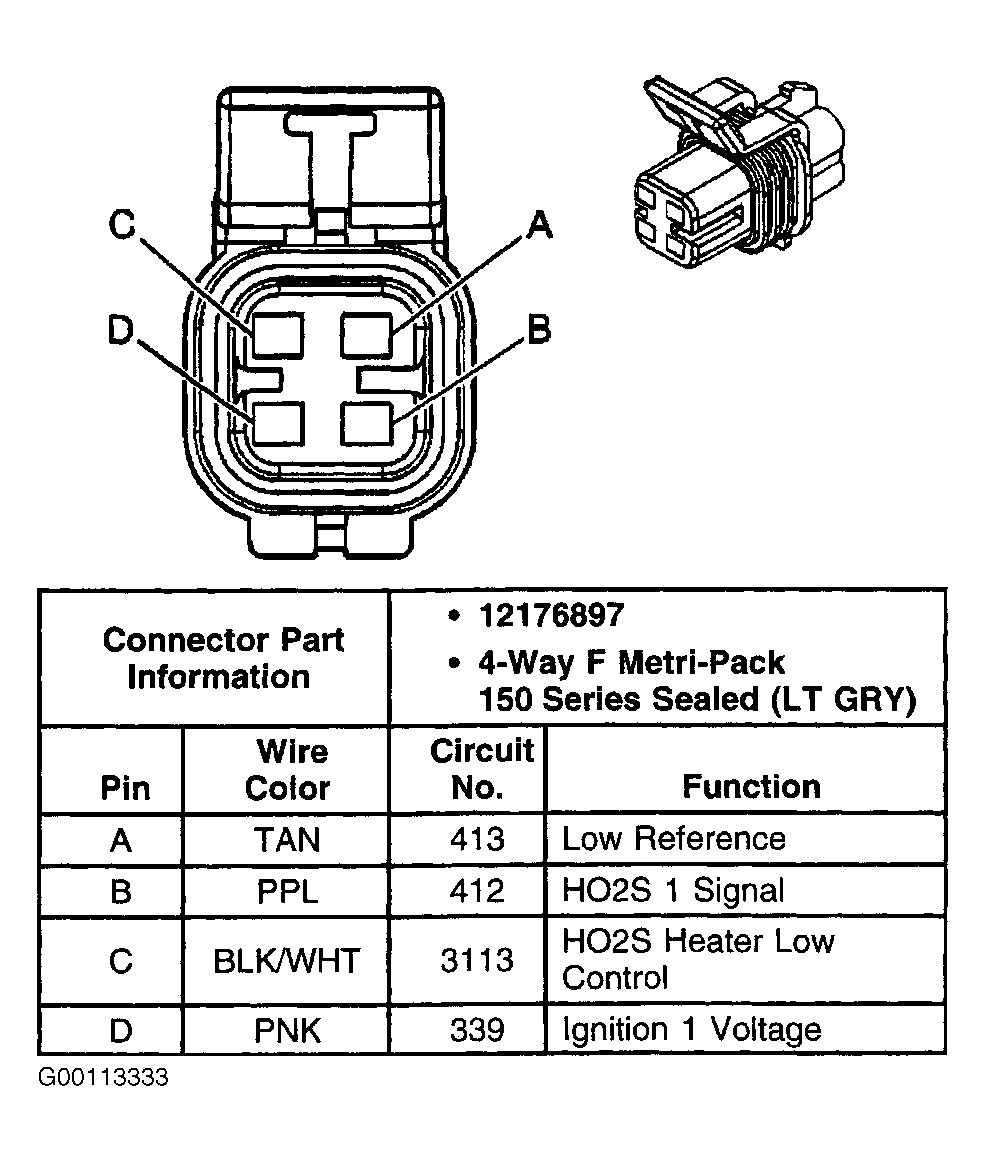

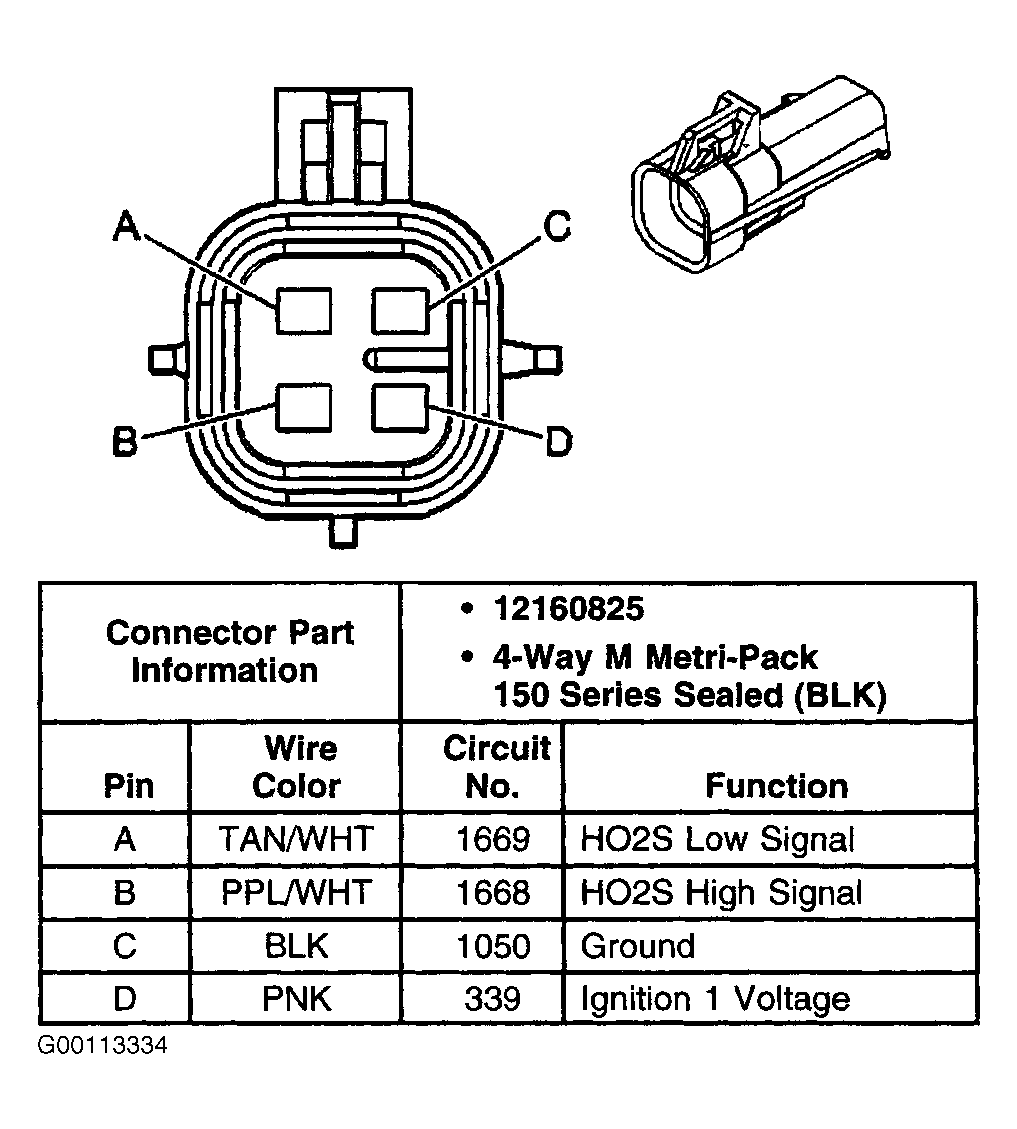

Fig 11: Identifying HO2S Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying HO2S Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

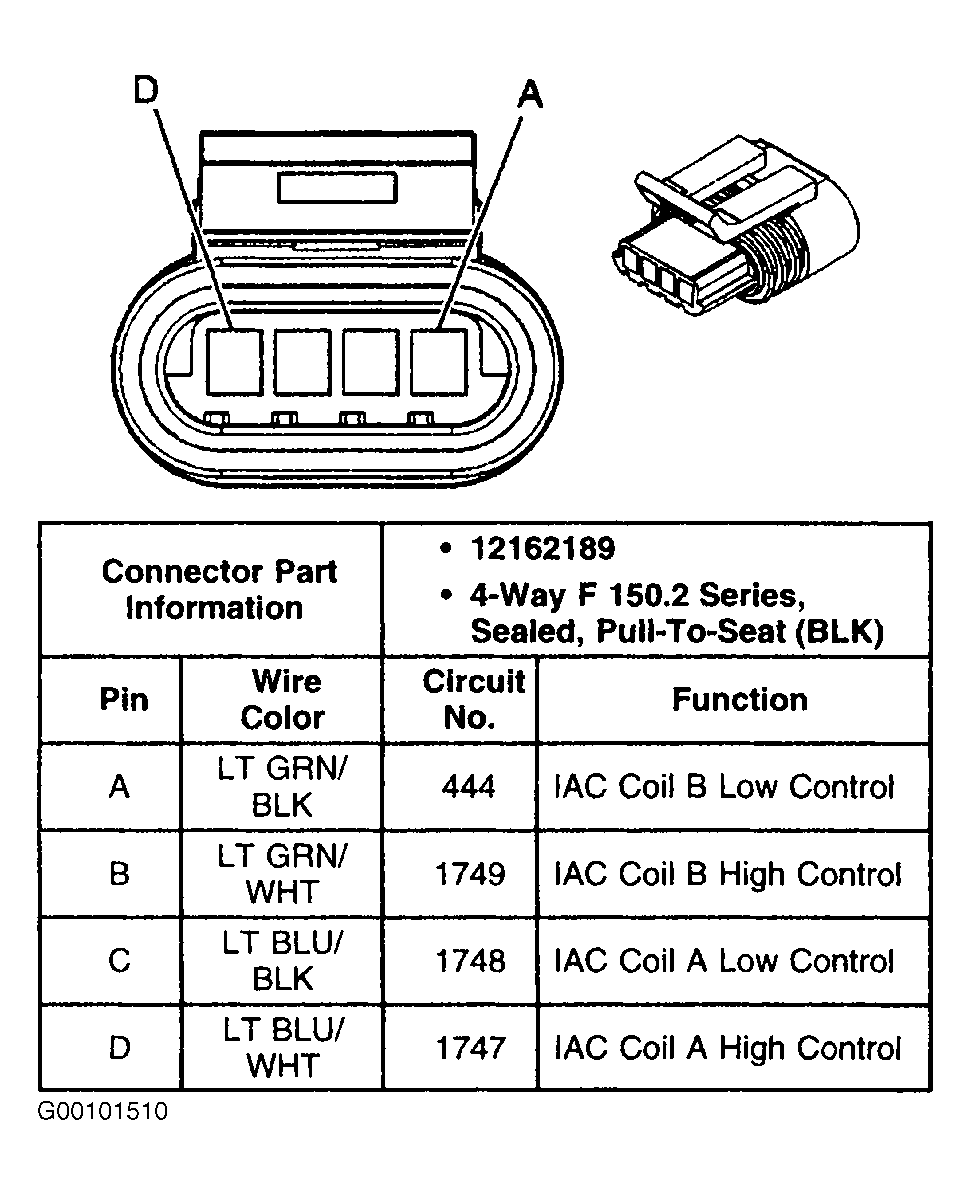

Fig 13: Identifying IAC Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

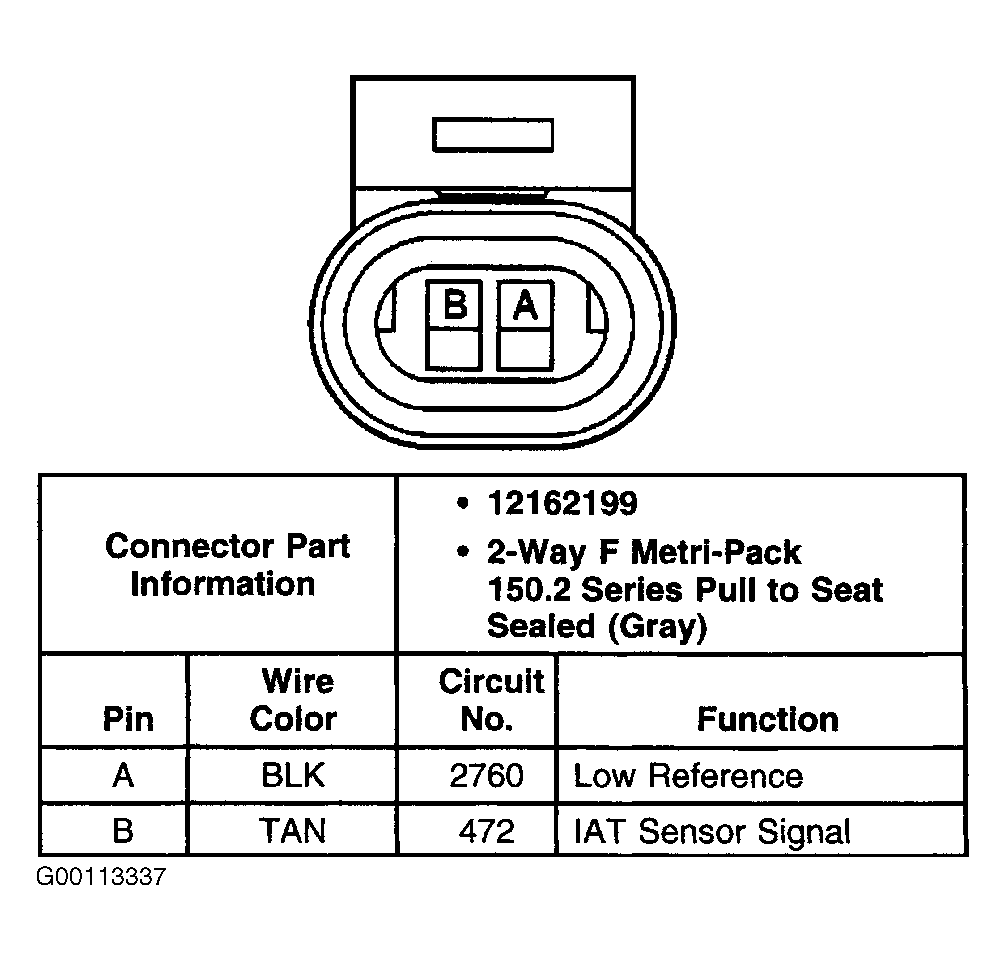

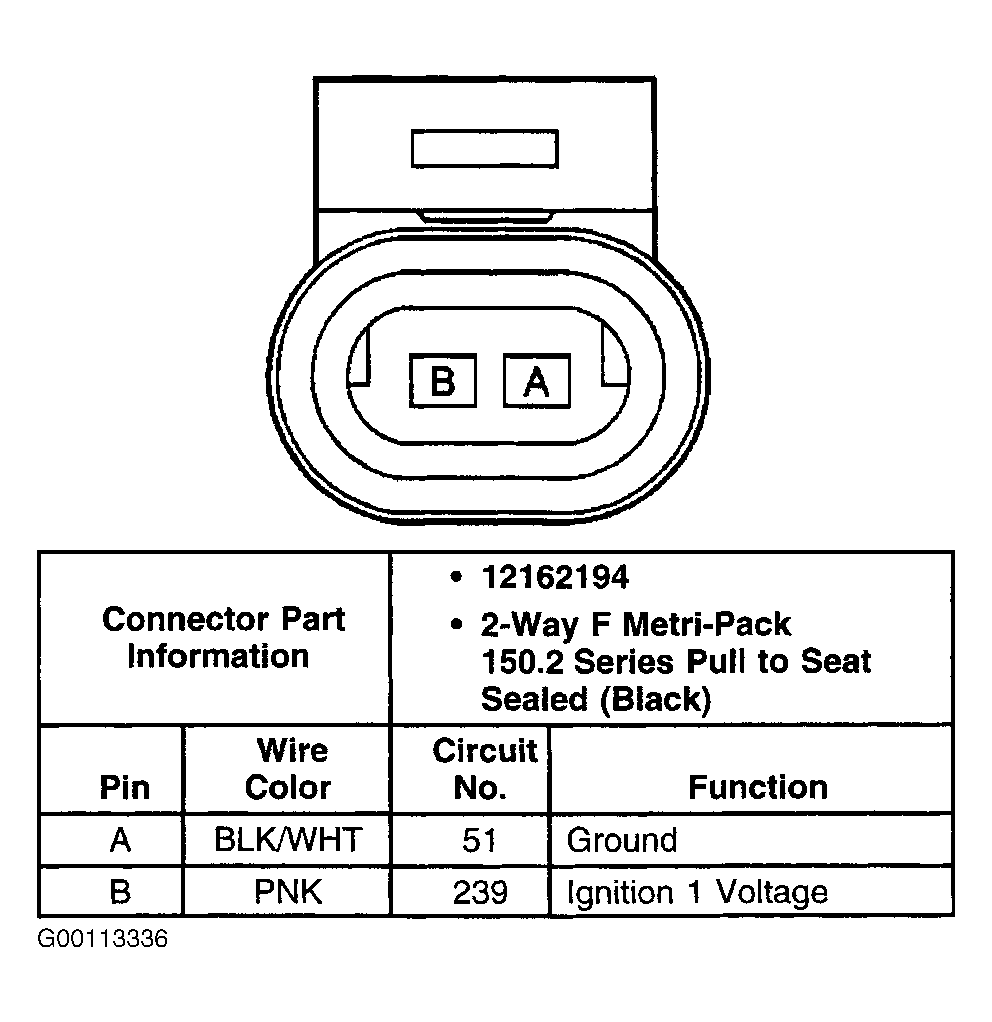

Fig 14: Identifying IAT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying Ignition Control Module Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying Ignition Control Module Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

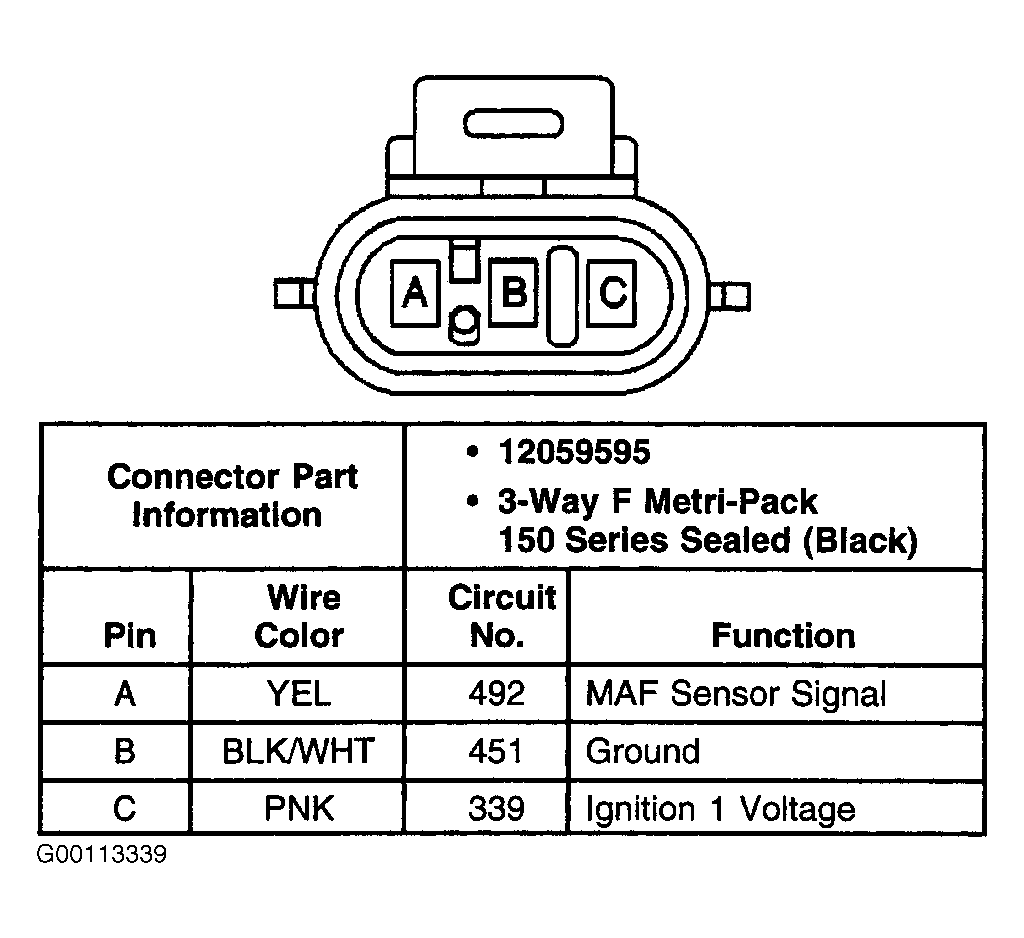

Fig 17: Identifying MAF Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

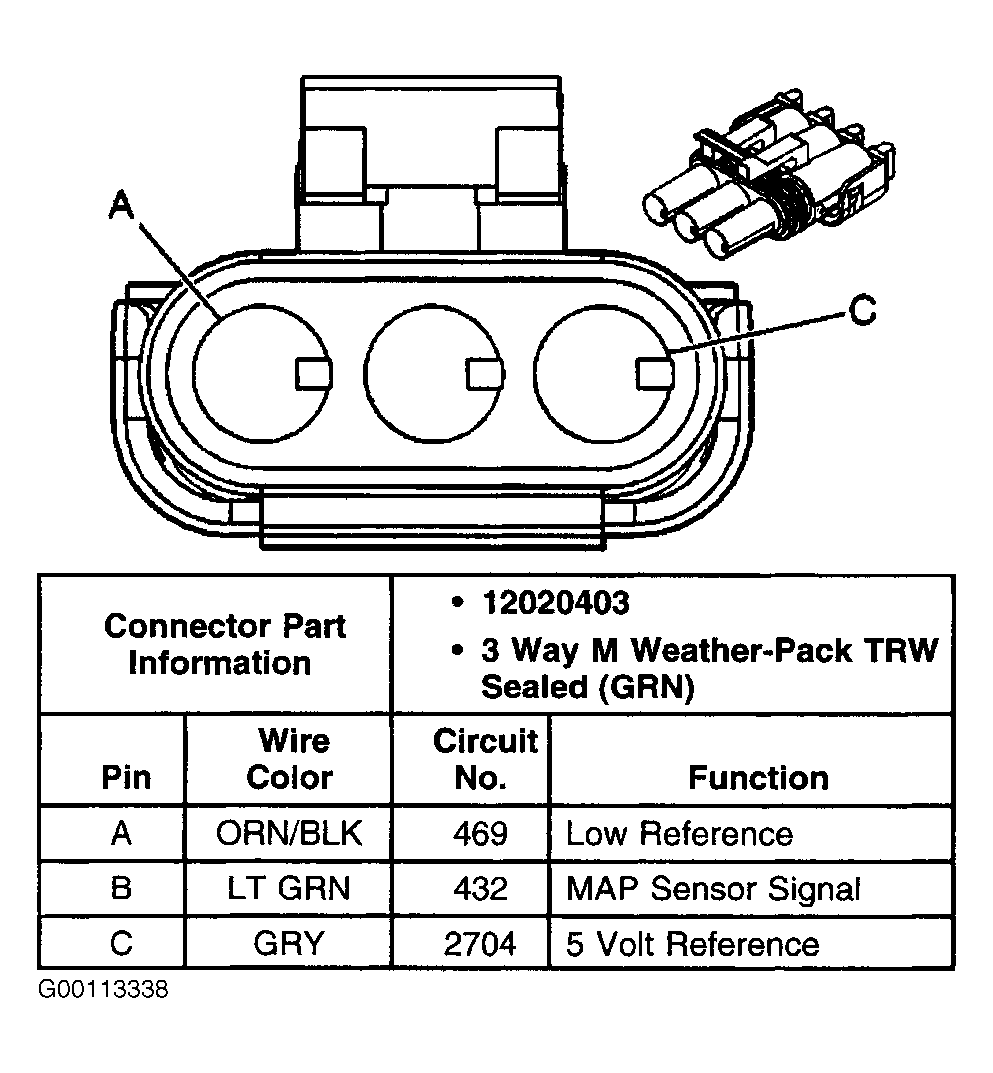

Fig 18: Identifying MAP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

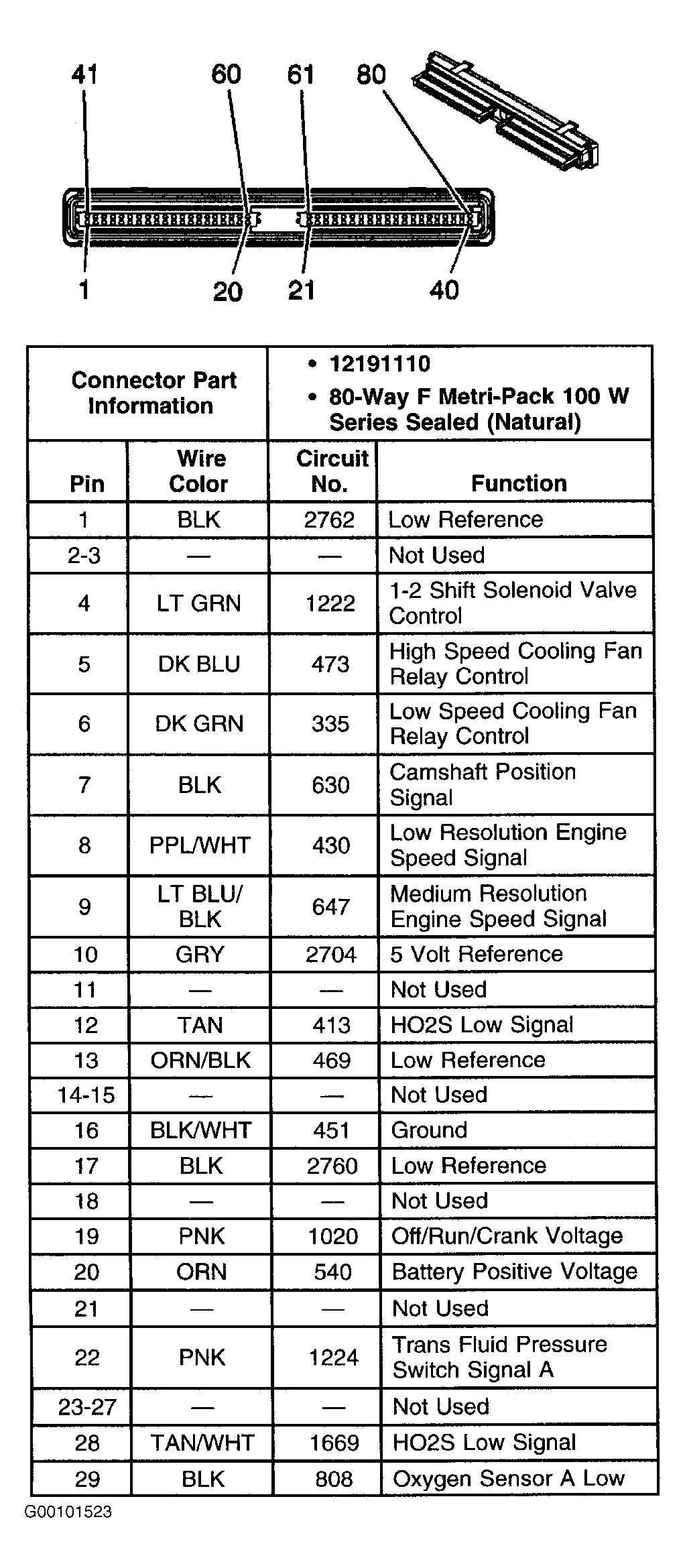

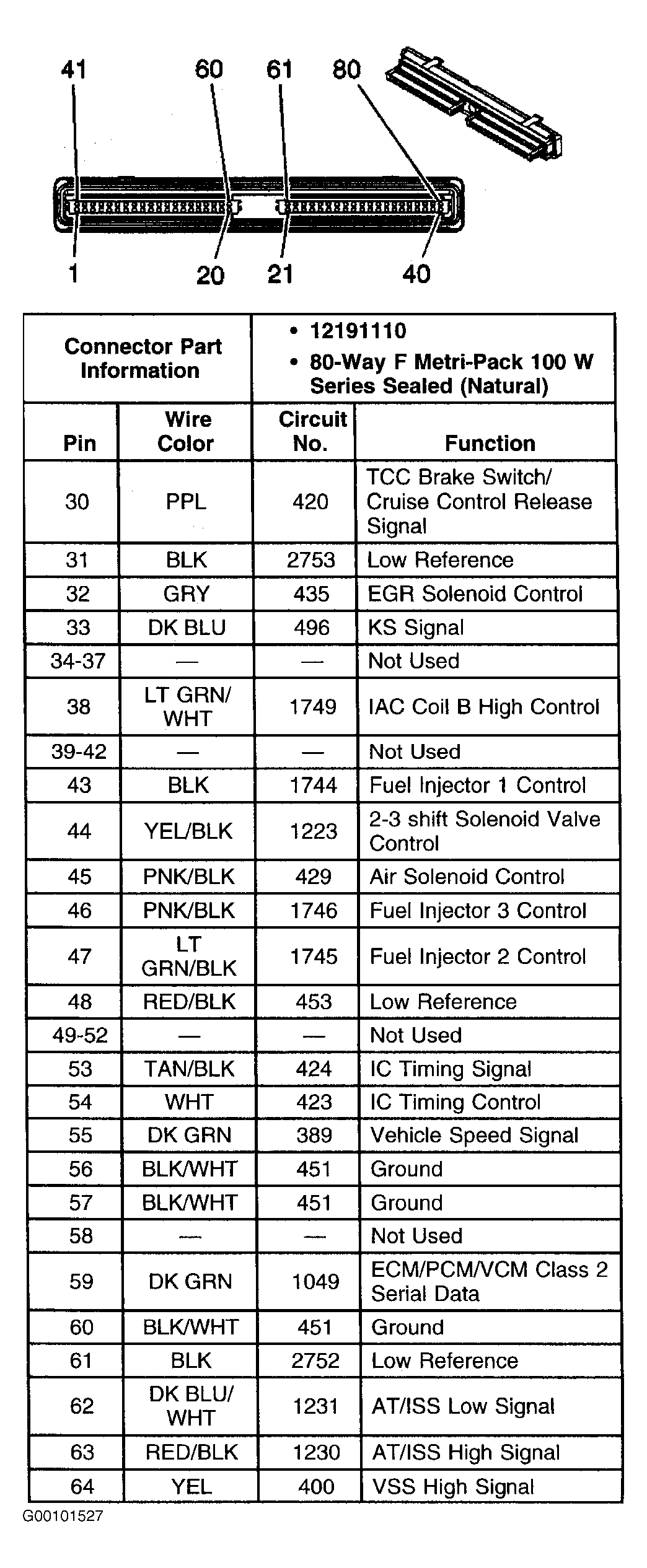

Fig 19: Identifying PCM Connector C1 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.

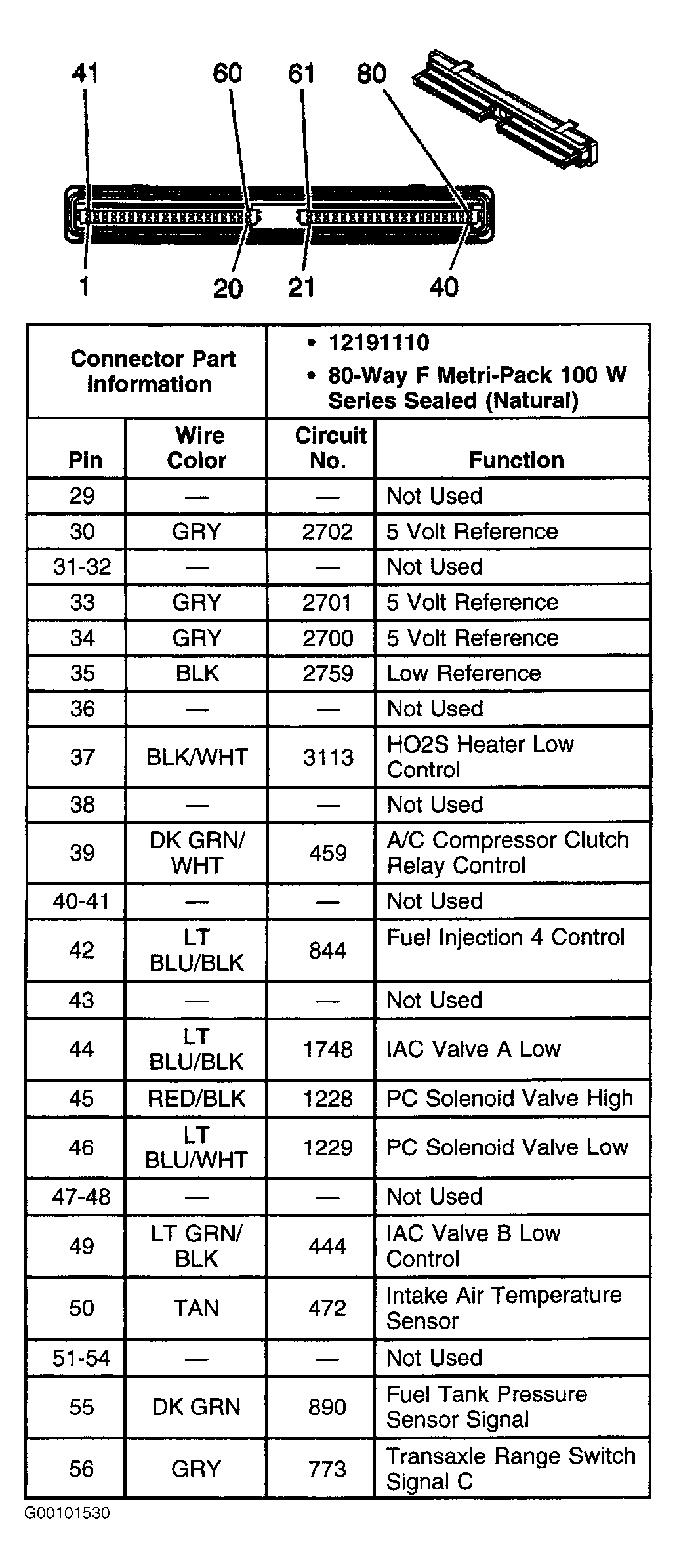

Fig 20: Identifying PCM Connector C1 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.

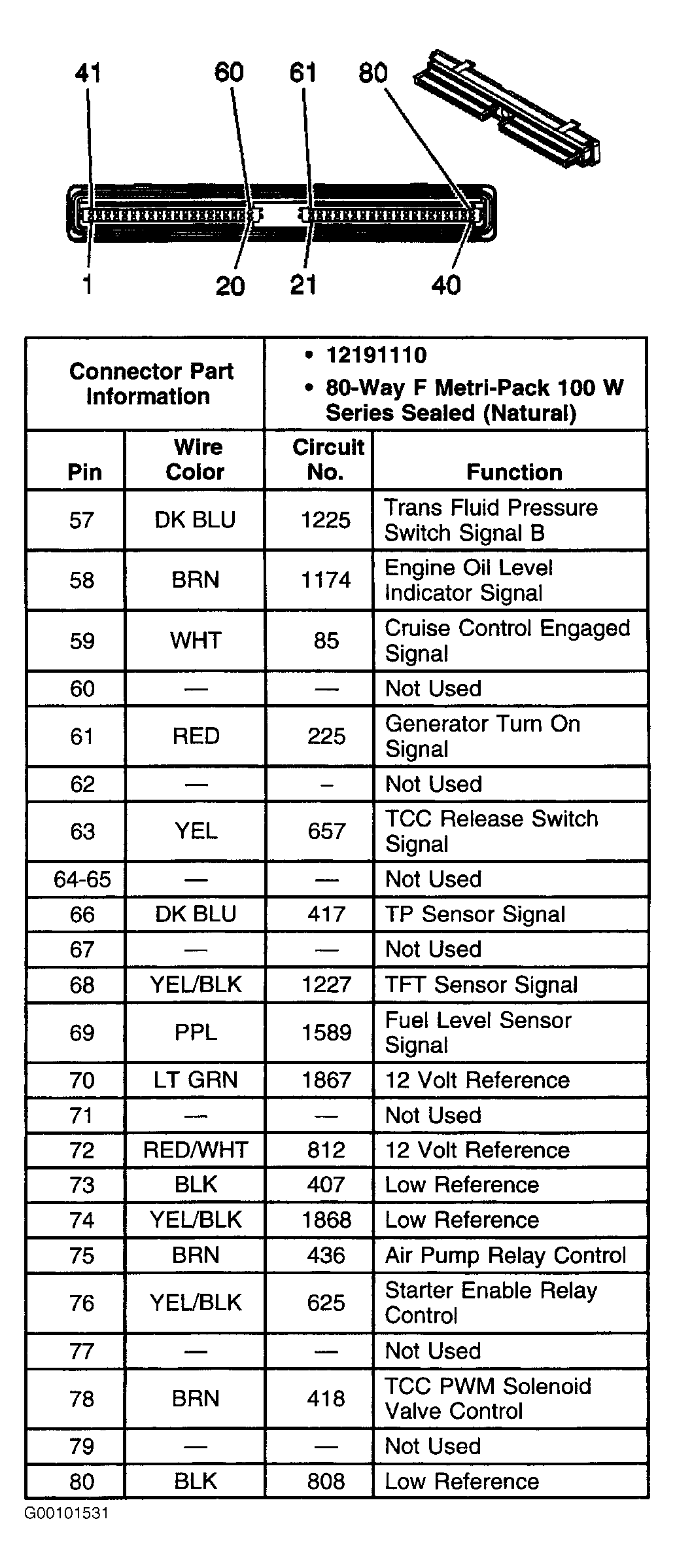

Fig 21: Identifying PCM Connector C1 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

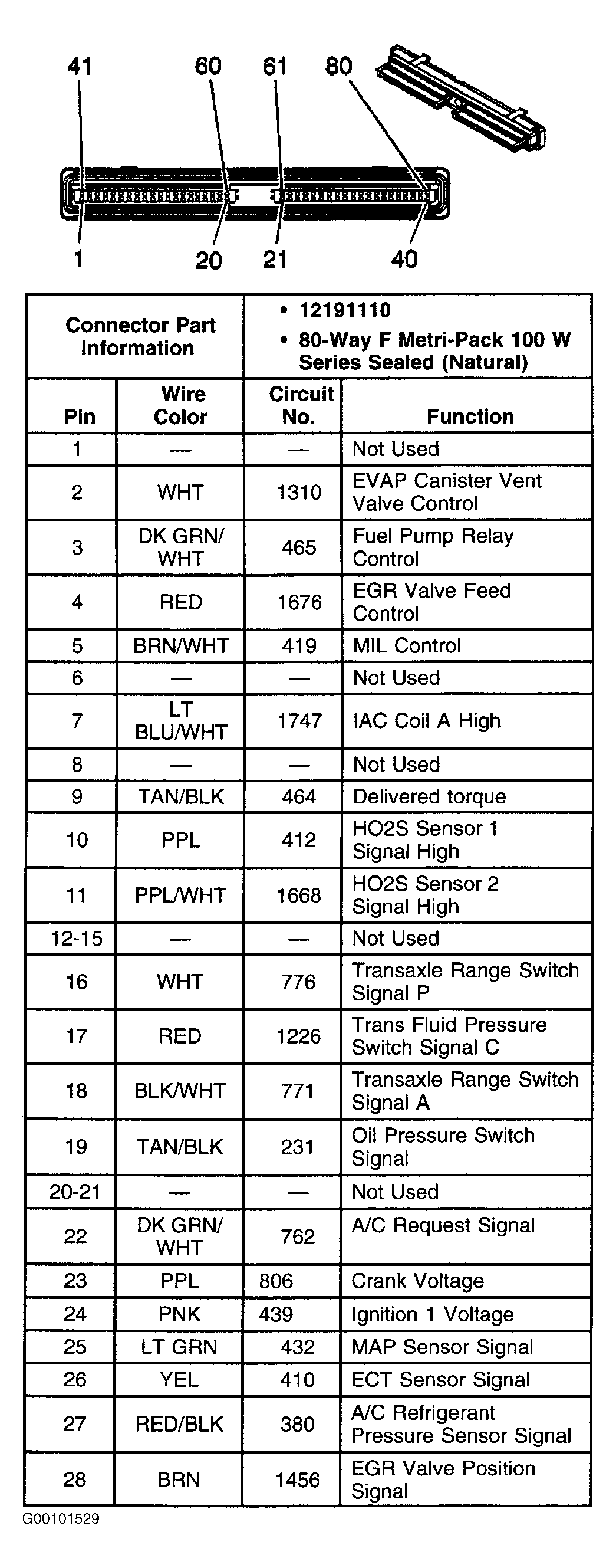

Fig 22: Identifying PCM Connector C2 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.

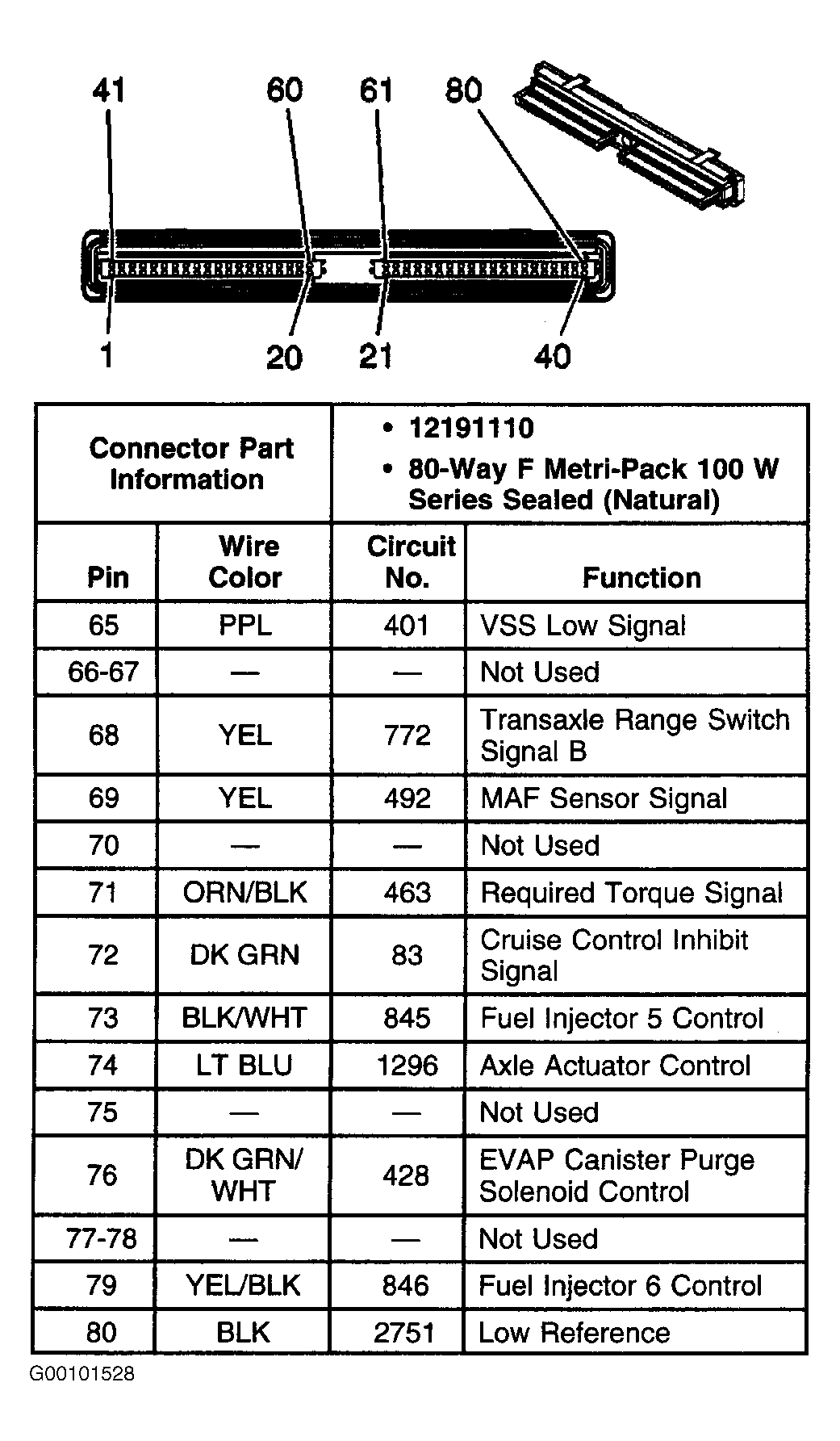

Fig 23: Identifying PCM Connector C2 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 24: Identifying PCM Connector C2 terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

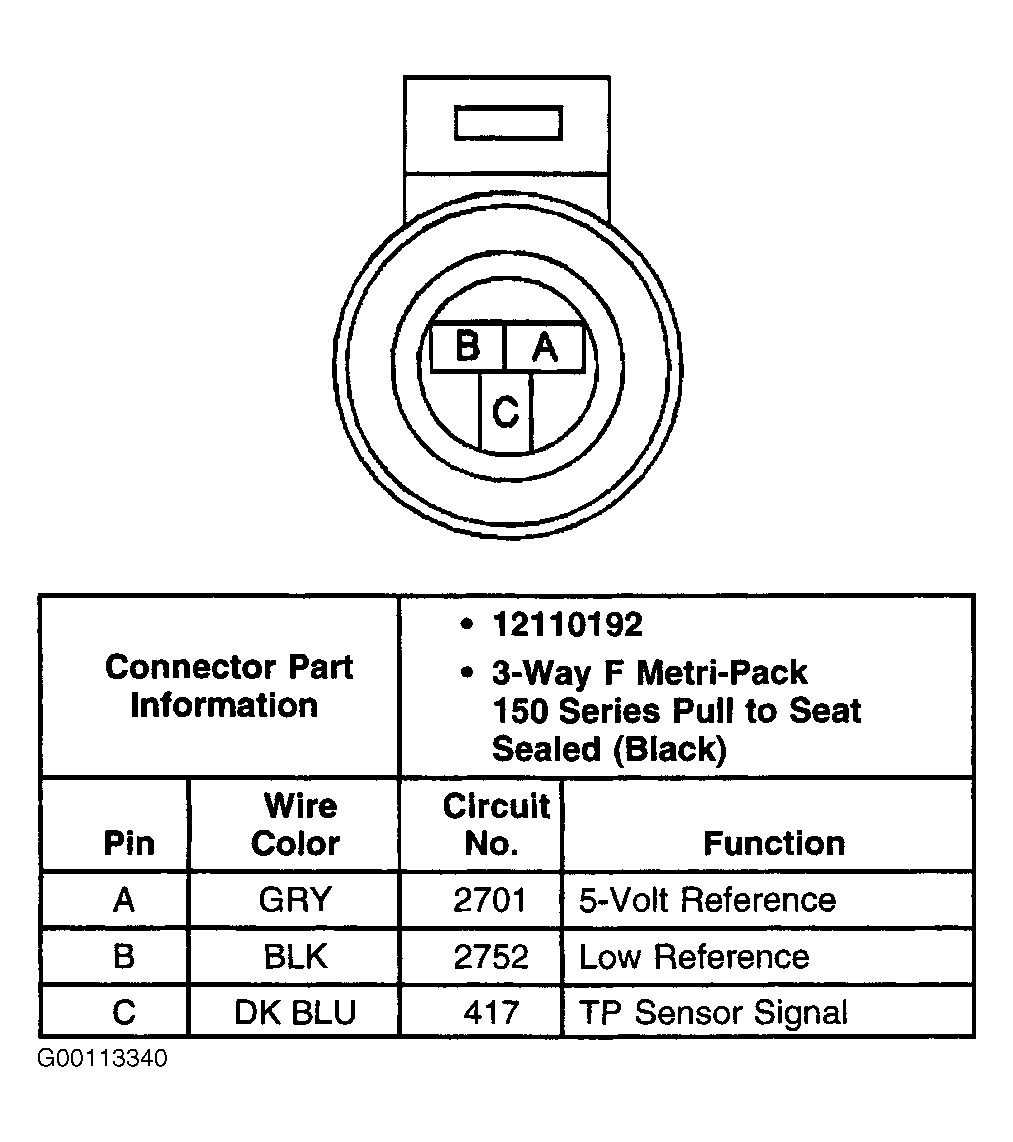

Fig 25: Identifying TP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying Vehicle Speed Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
