Connector Identification
>>
Oxygen Sensor Connector End View
Oxygen Sensor Connector End View

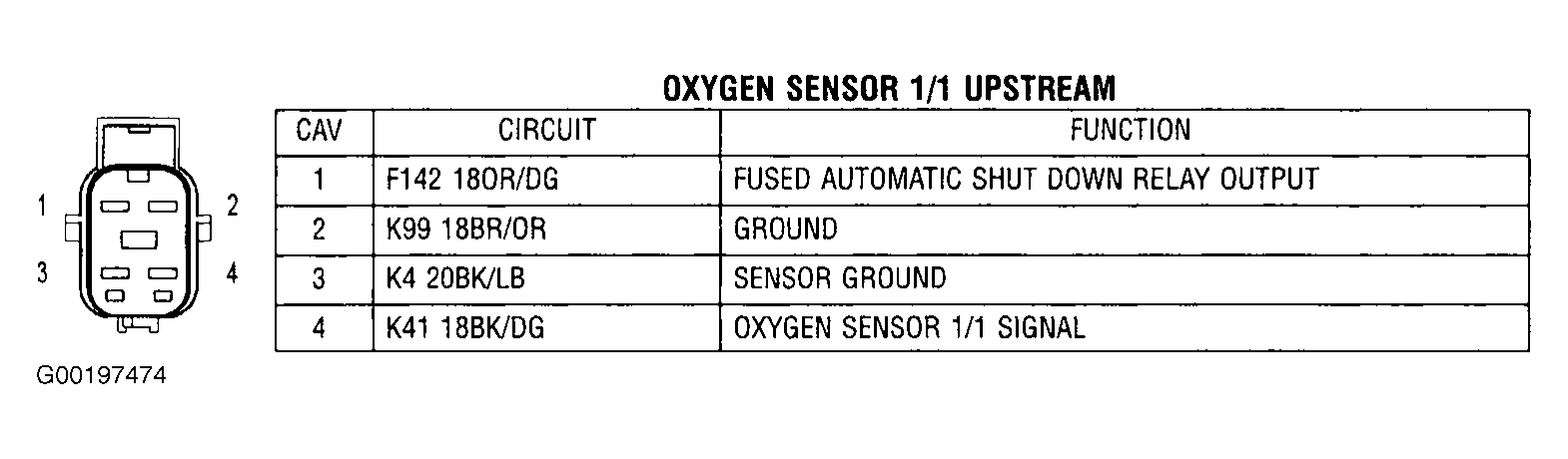

Fig 1: Identifying Oxygen Sensor 1/1 Upstream Harness Connector
Courtesy of CHRYSLER CORP.

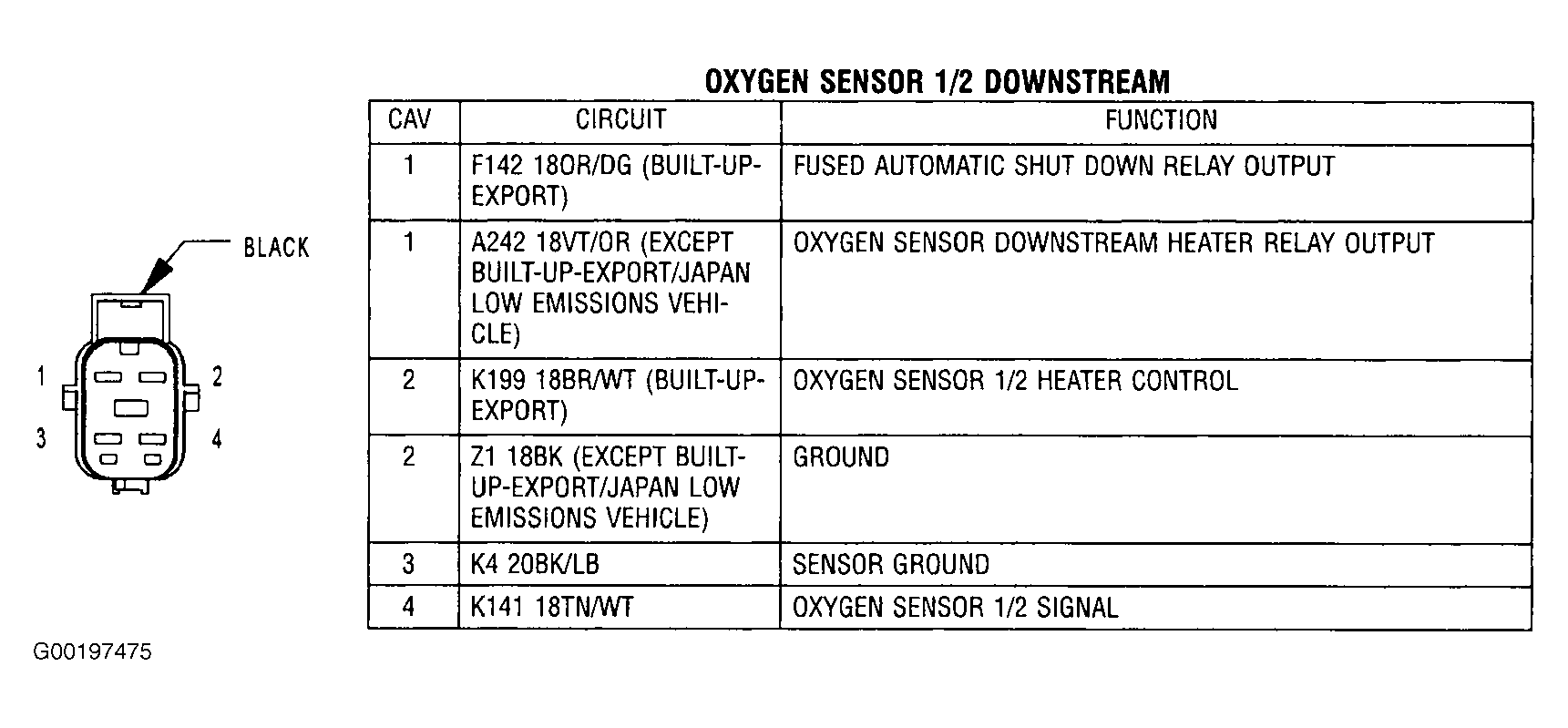

Fig 2: Identifying Oxygen Sensor 1/2 Downstream Harness Connector
Courtesy of CHRYSLER CORP.

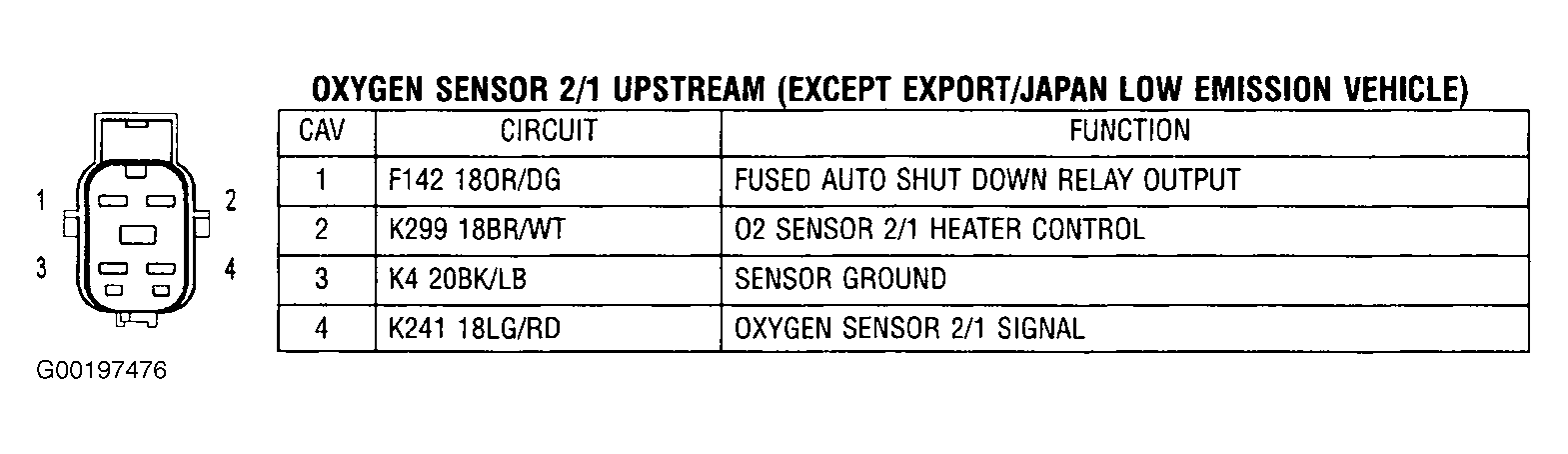

Fig 3: Identifying Oxygen Sensor 2/1 Upstream Harness Connector (4.0L With Calif. Emissions)
Courtesy of CHRYSLER CORP.

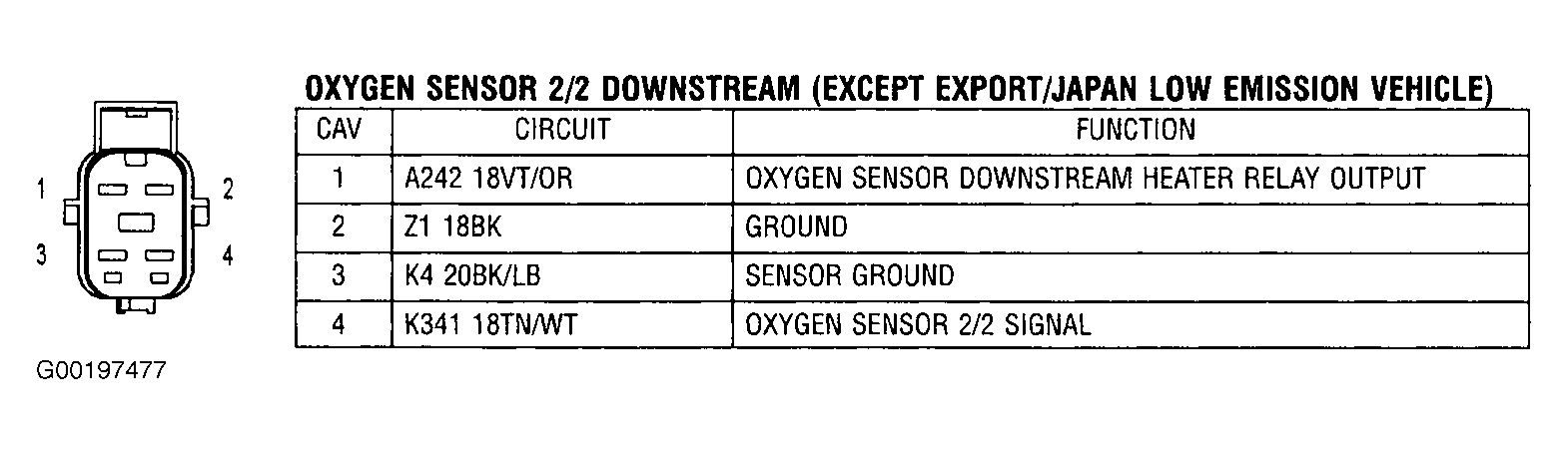

Fig 4: Identifying Oxygen Sensor 2/2 Downstream Harness Connector (4.0L With Calif. Emissions)
Courtesy of CHRYSLER CORP.
