Components Location

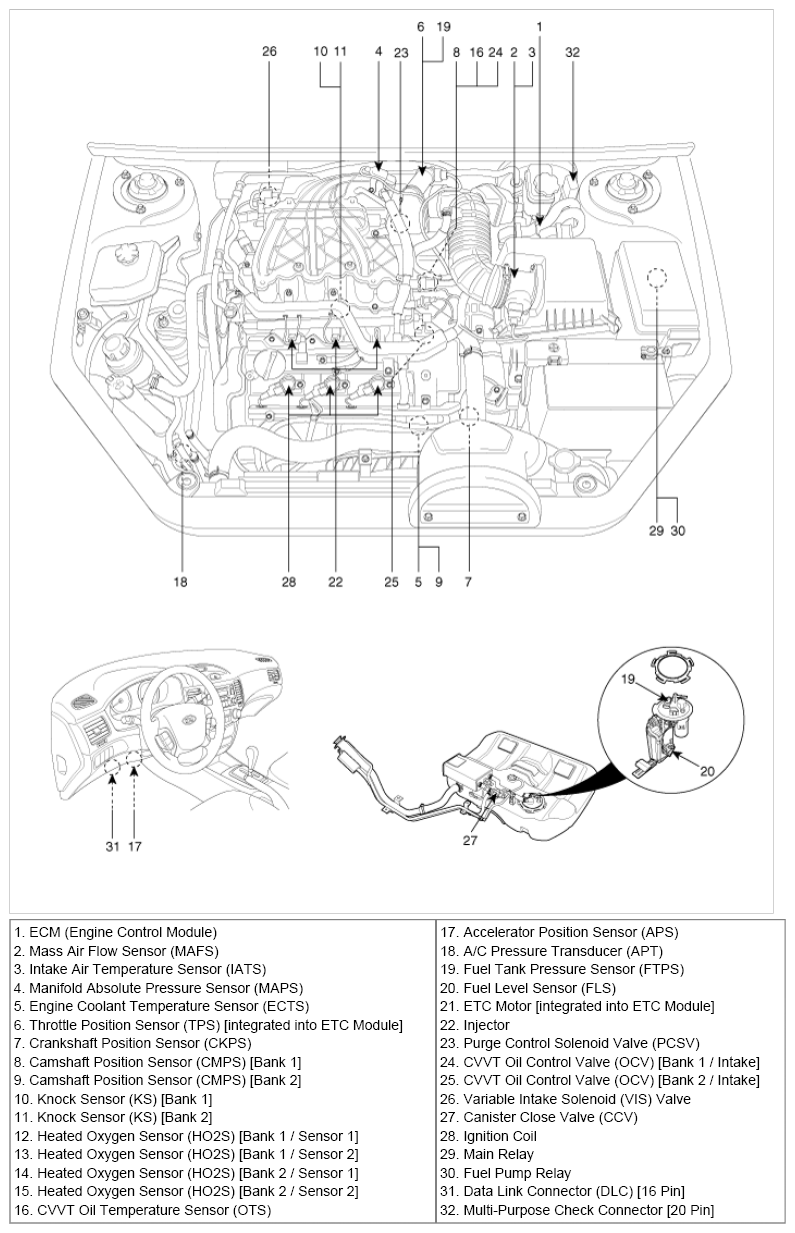

Fig 1: Identifying ECM Components Location (1 Of 4)
G06415779Courtesy of KIA MOTORS AMERICA, INC.

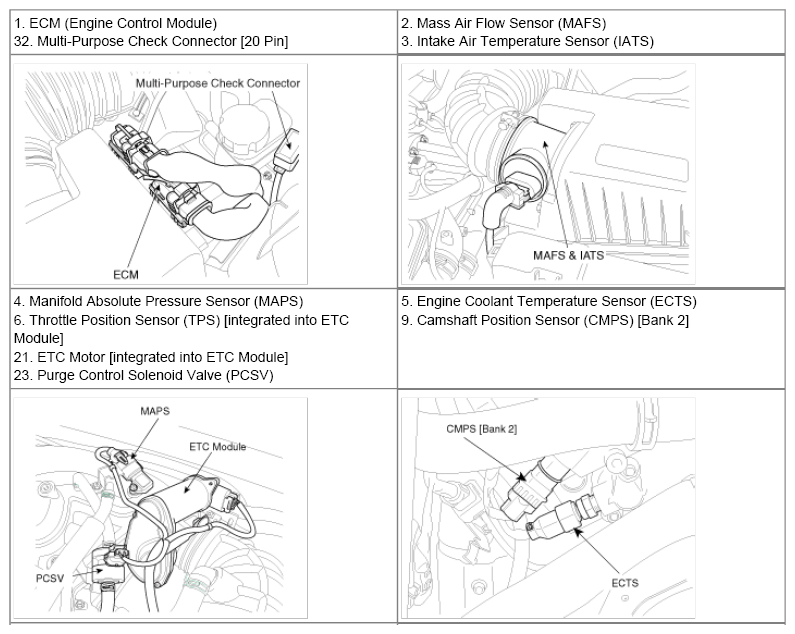

Fig 2: Identifying ECM Components Location (2 Of 4)
G06415780Courtesy of KIA MOTORS AMERICA, INC.

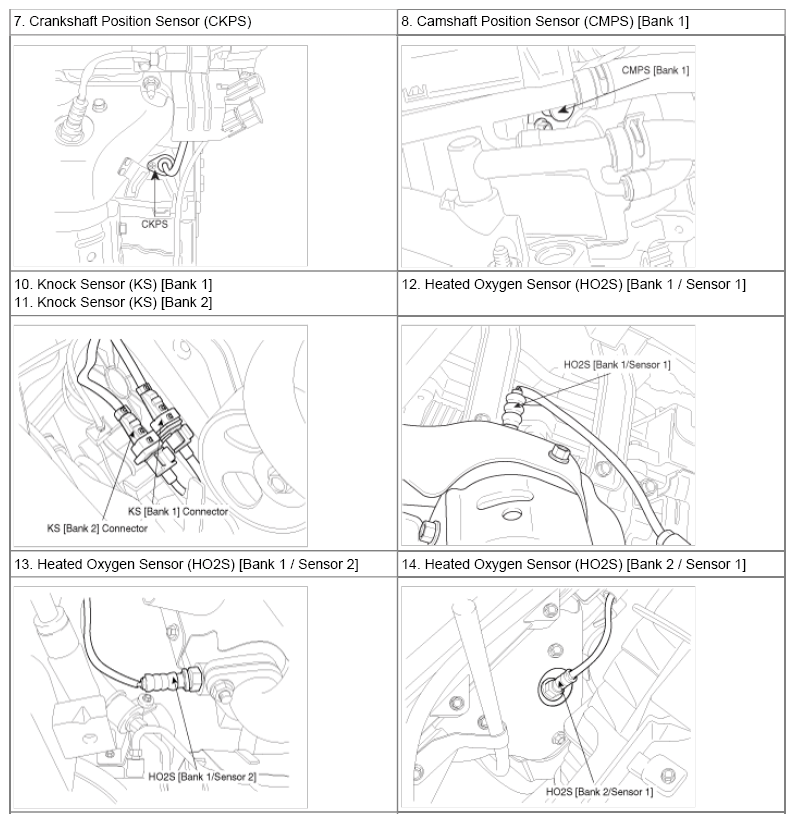

Fig 3: Identifying ECM Components Location (3 Of 4)
G06415781Courtesy of KIA MOTORS AMERICA, INC.

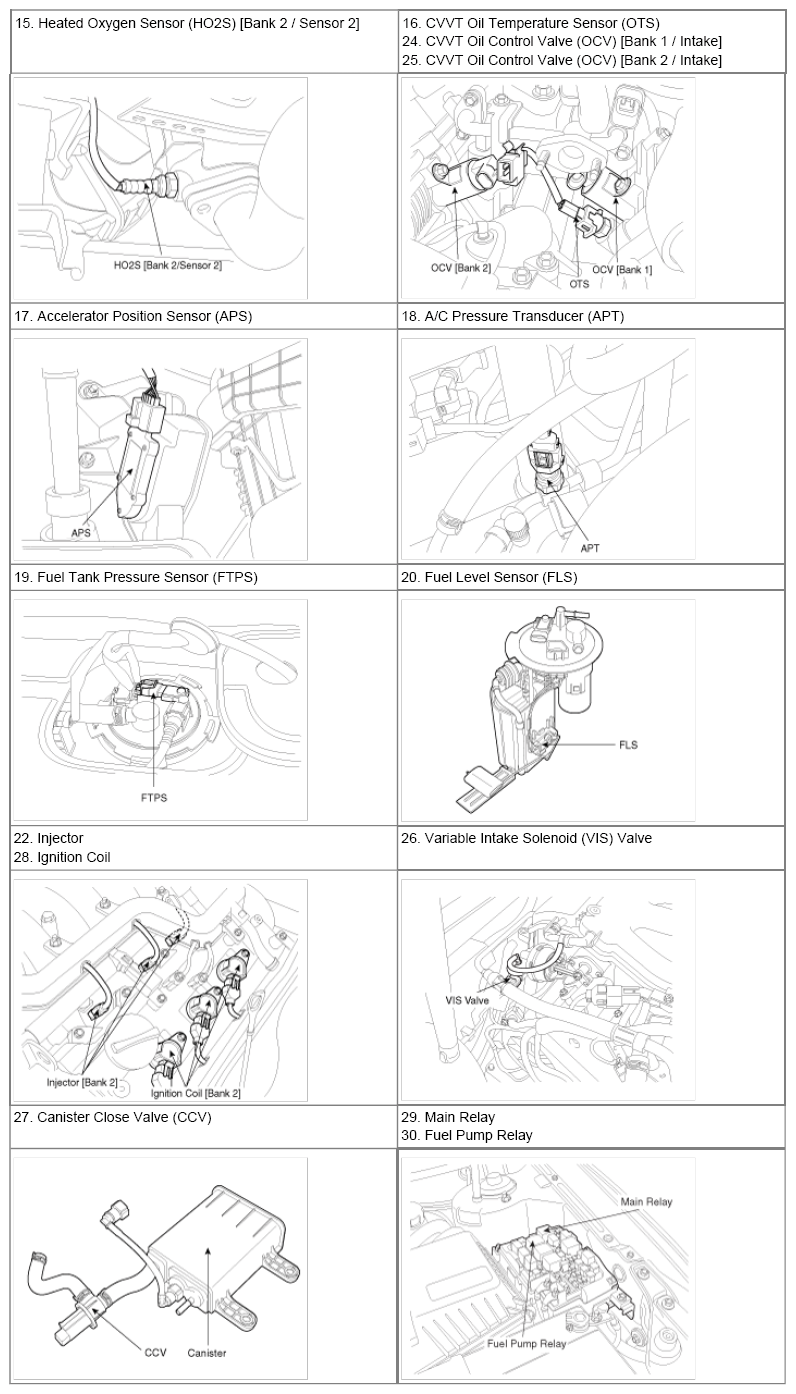

Fig 4: Identifying ECM Components Location (4 Of 4)
G06415782Courtesy of KIA MOTORS AMERICA, INC.
