Wiring Diagrams

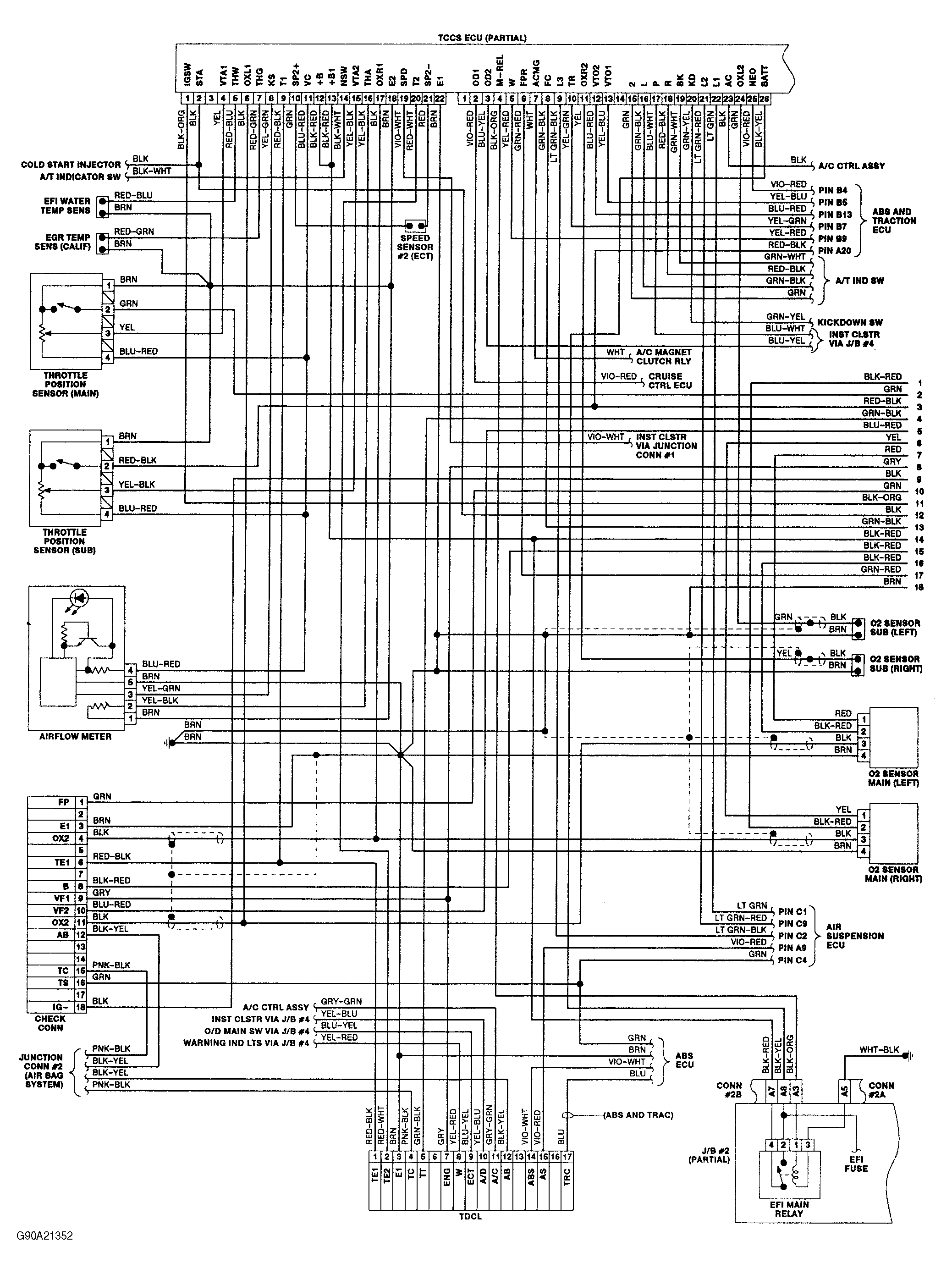

Fig 1: Traction Control System Wiring Diagram (1990)
G90A21352Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

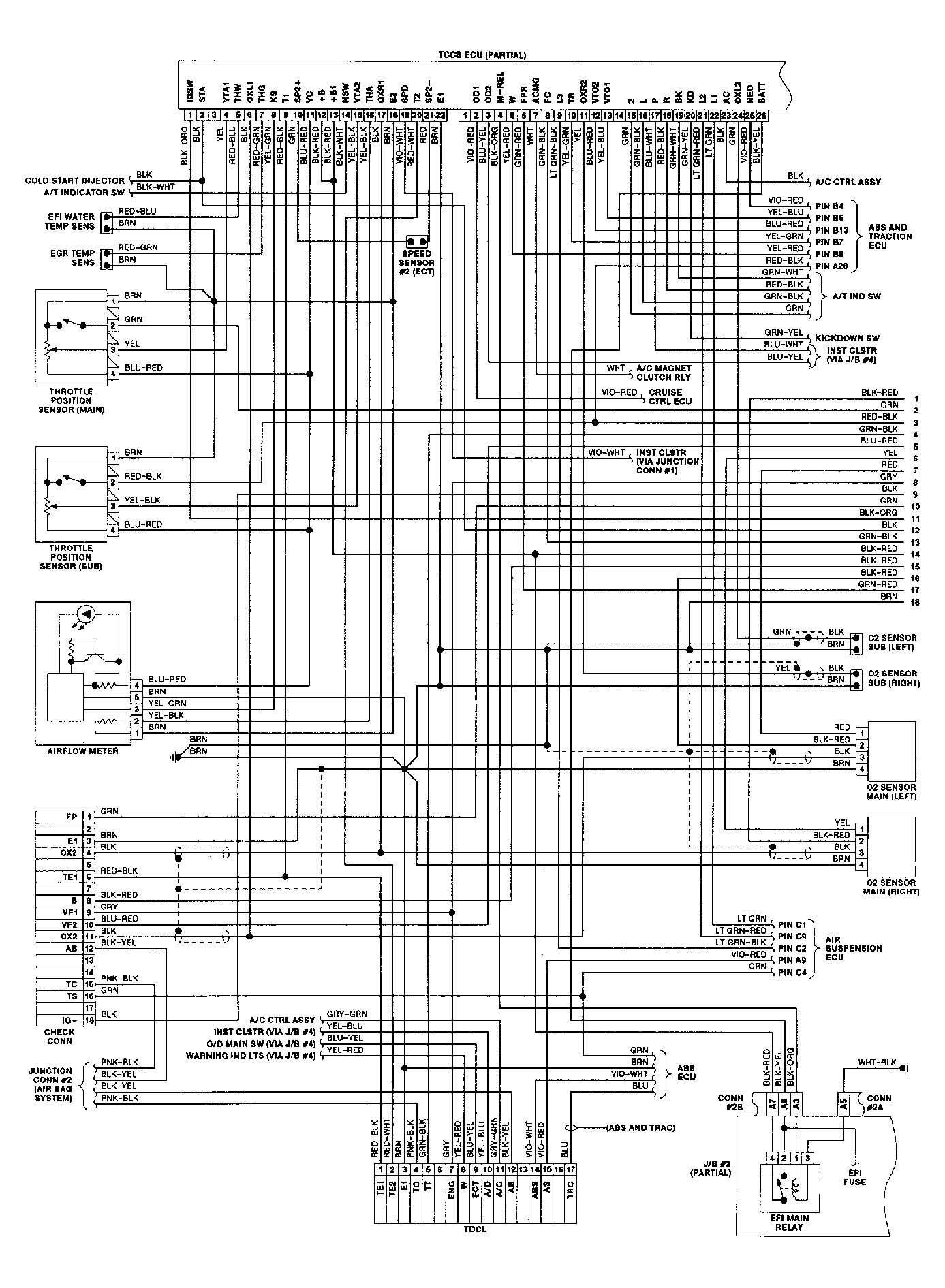

Fig 2: Traction Control System Wiring Diagram (1991)
G91E17941Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

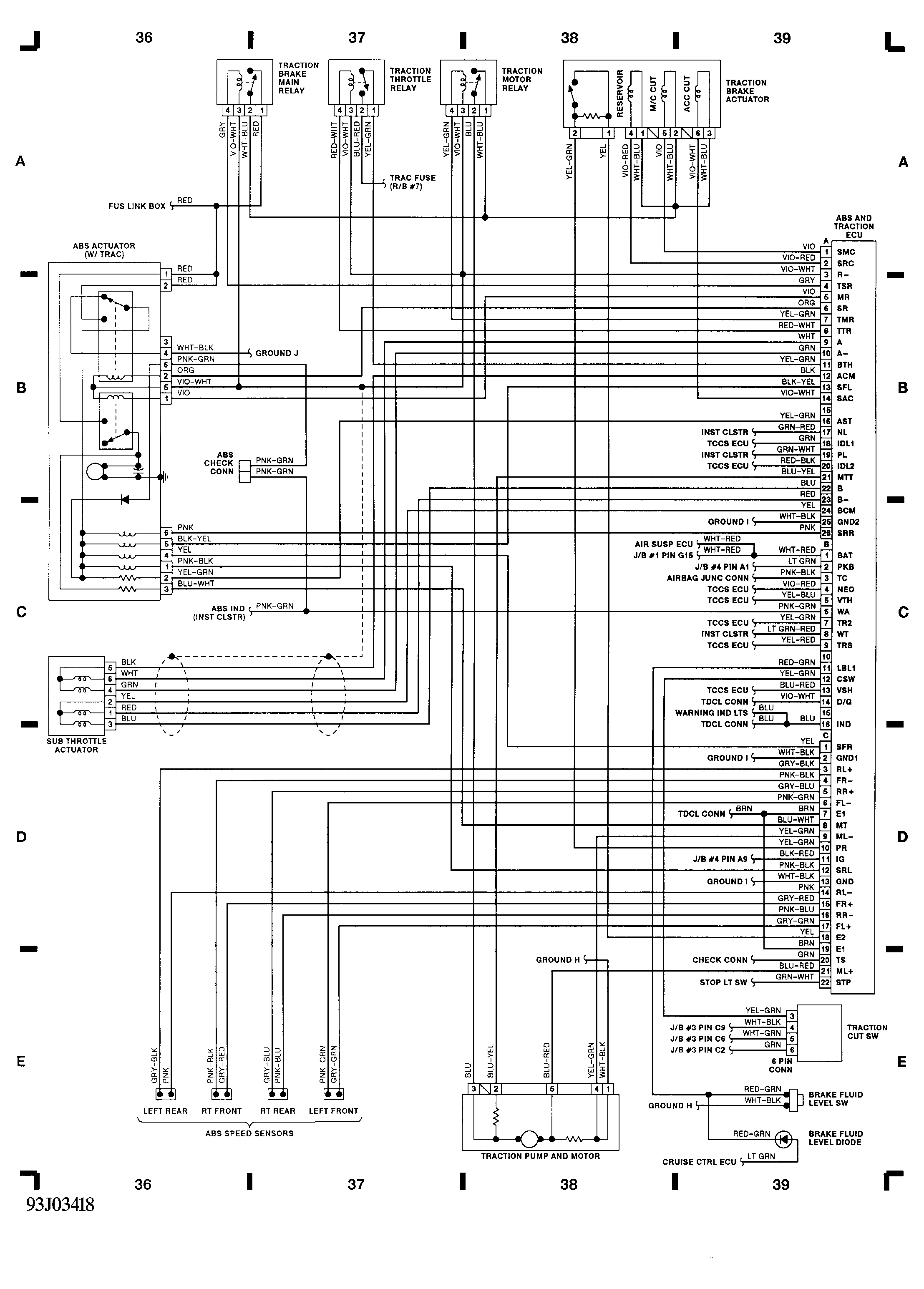

Fig 3: Traction Control System Wiring Diagram (1992)
G93J03418Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
