Engine Control System Self-Diagnostics - 5.7L
>>
Connector Identification
Connector Identification

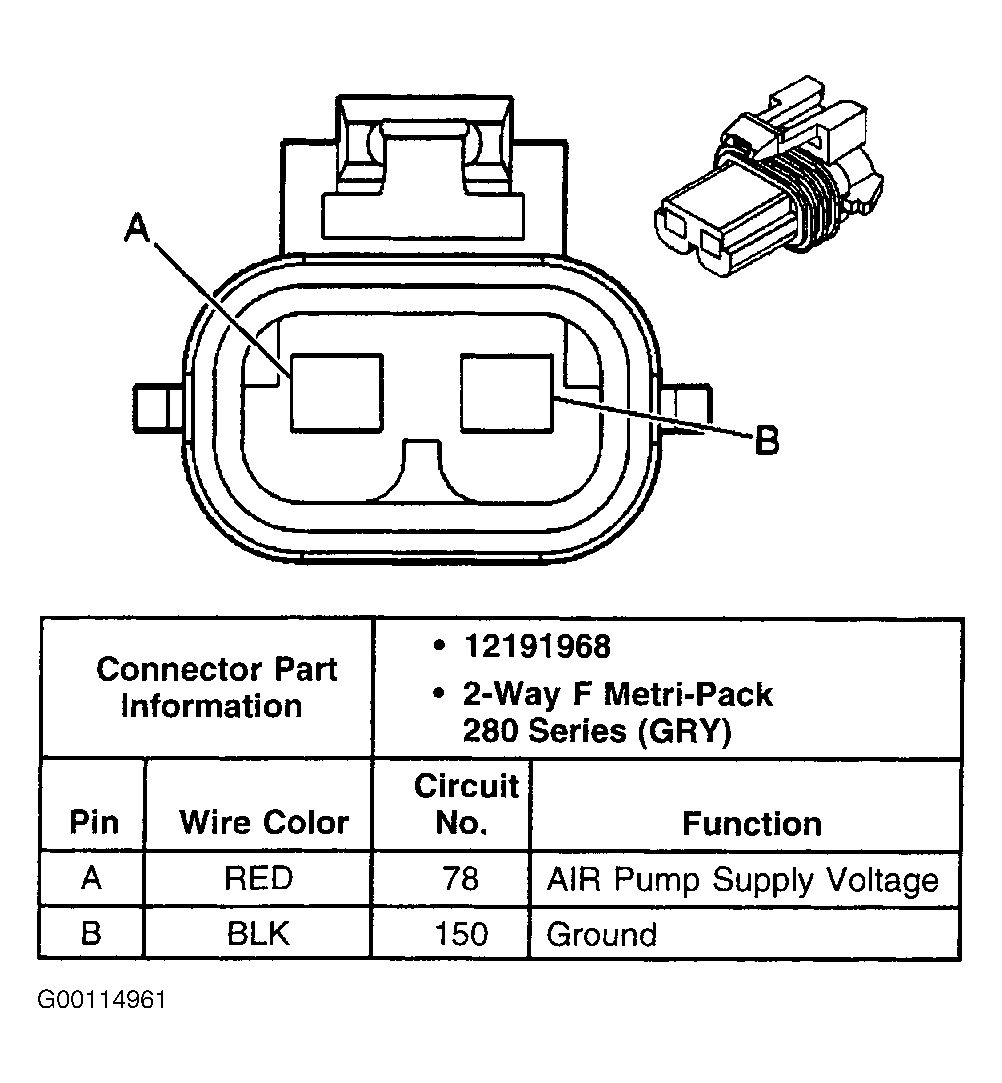

Fig 1: Identifying AIR Pump Connector Terminals
Courtesy of GENERAL MOTORS CORP.

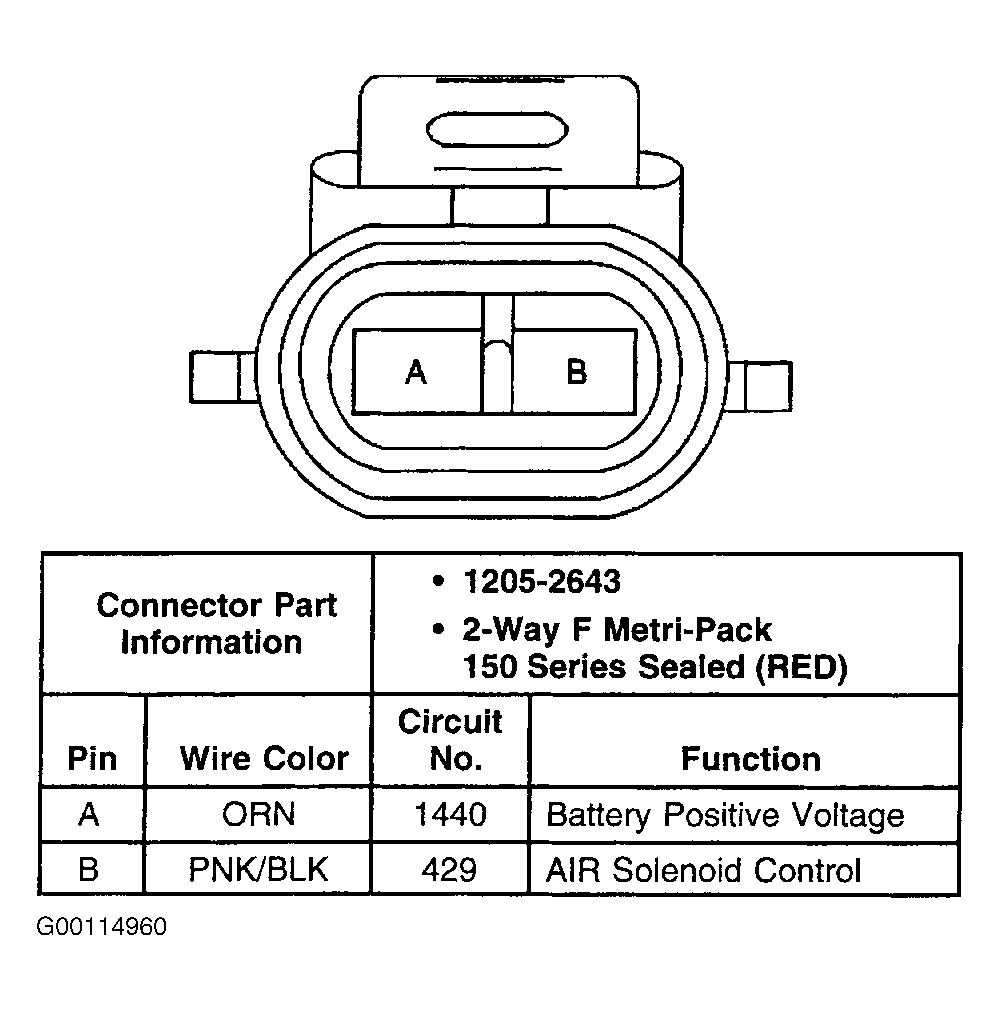

Fig 2: Identifying AIR Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

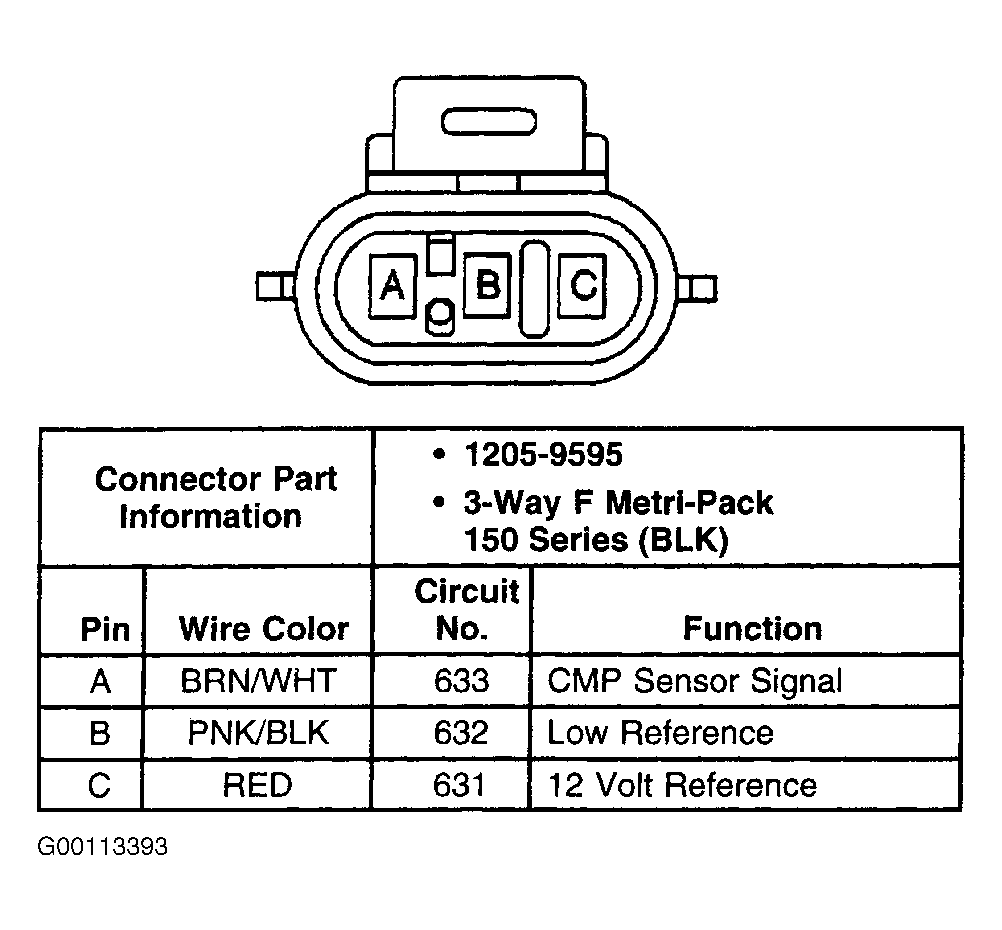

Fig 3: Identifying CMP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

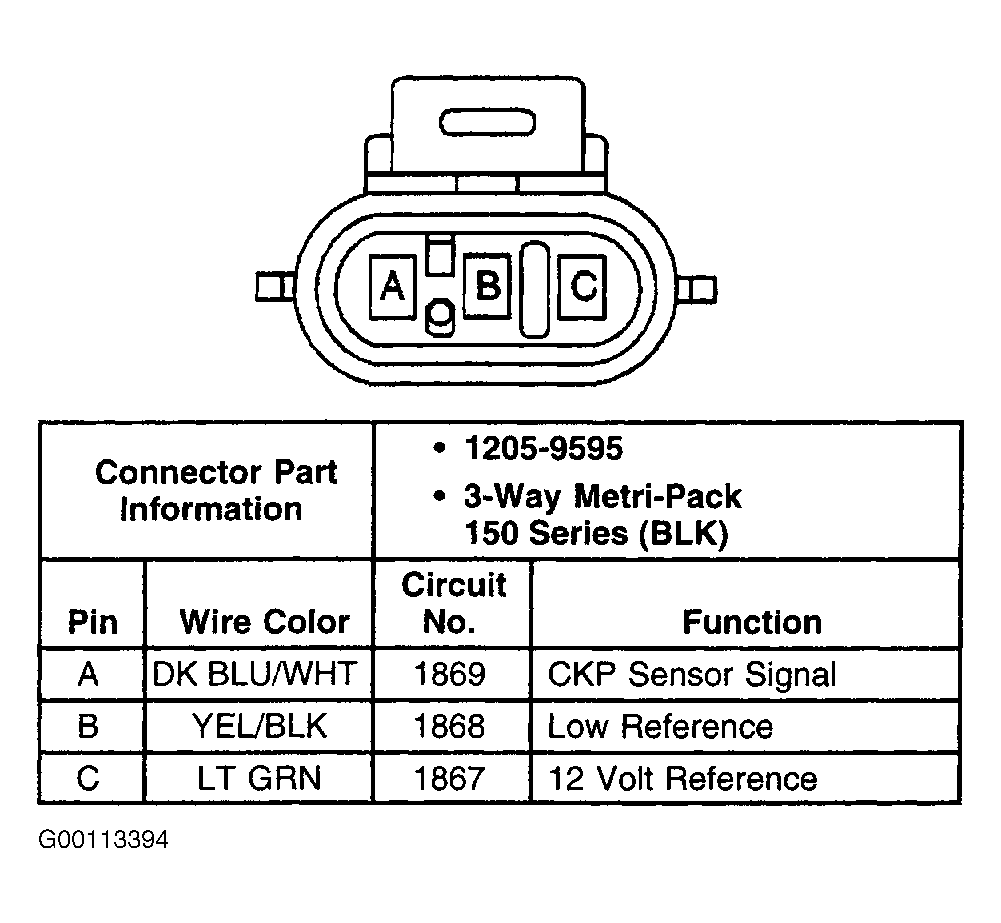

Fig 4: Identifying CKP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

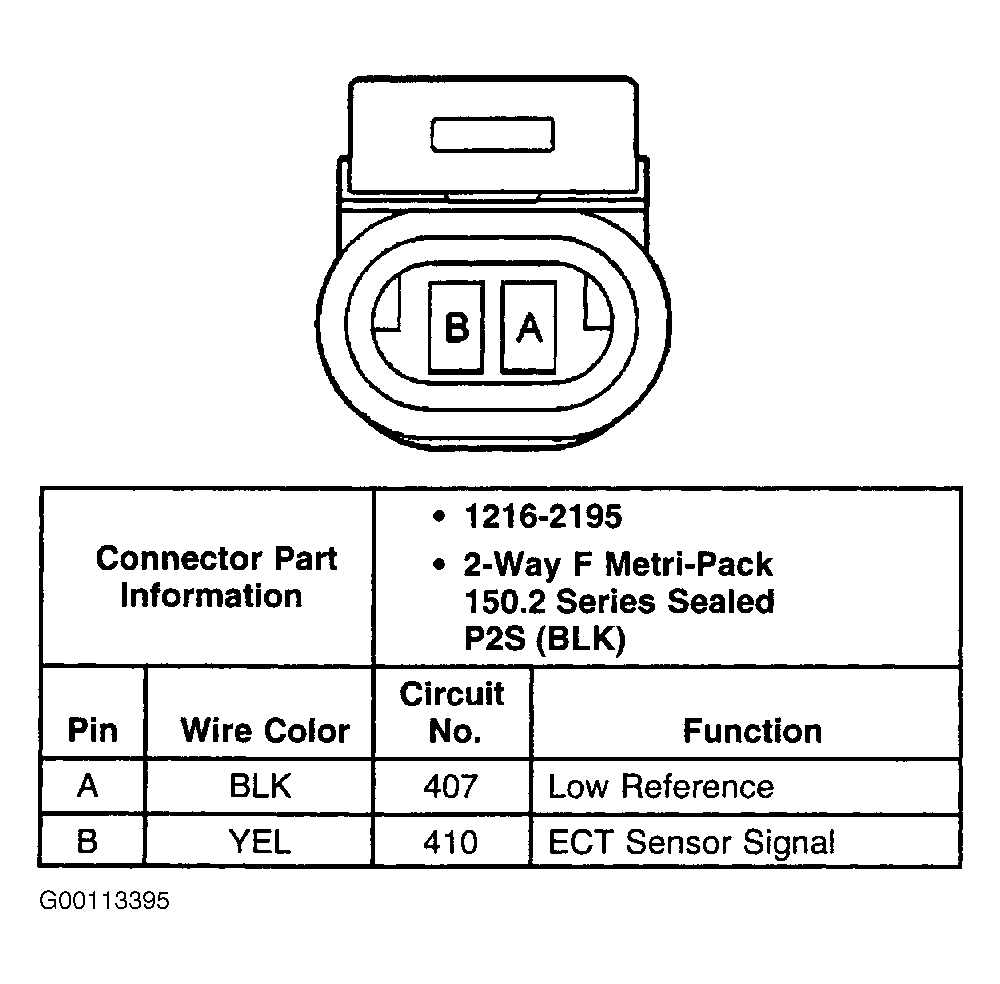

Fig 5: Identifying ECT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

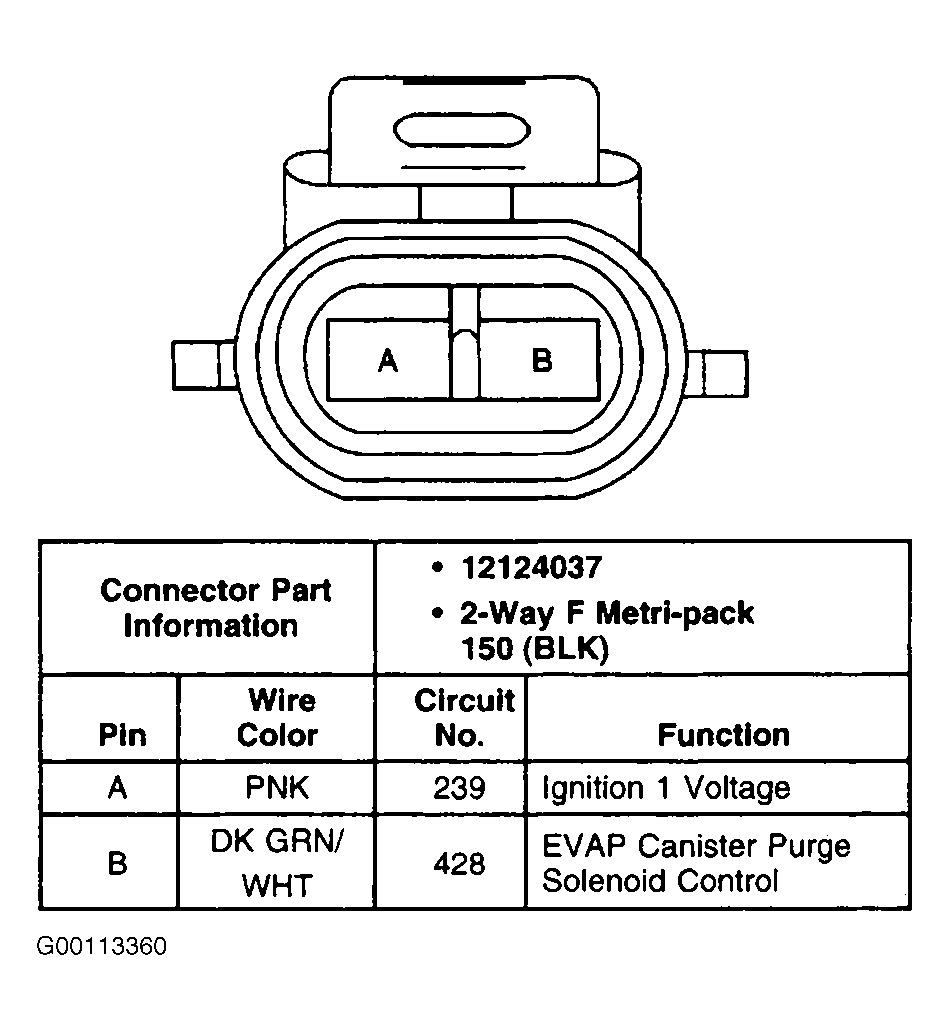

Fig 6: Identifying EVAP Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

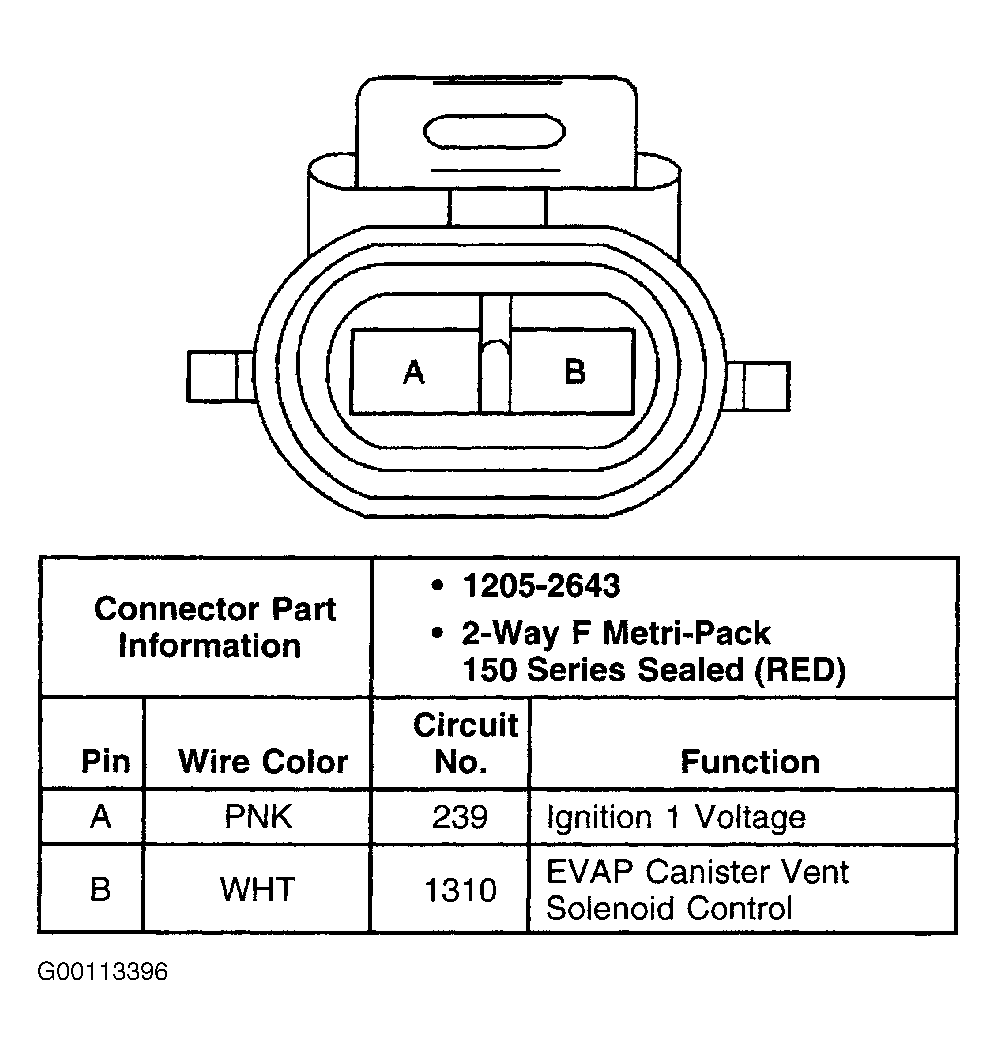

Fig 7: Identifying EVAP Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

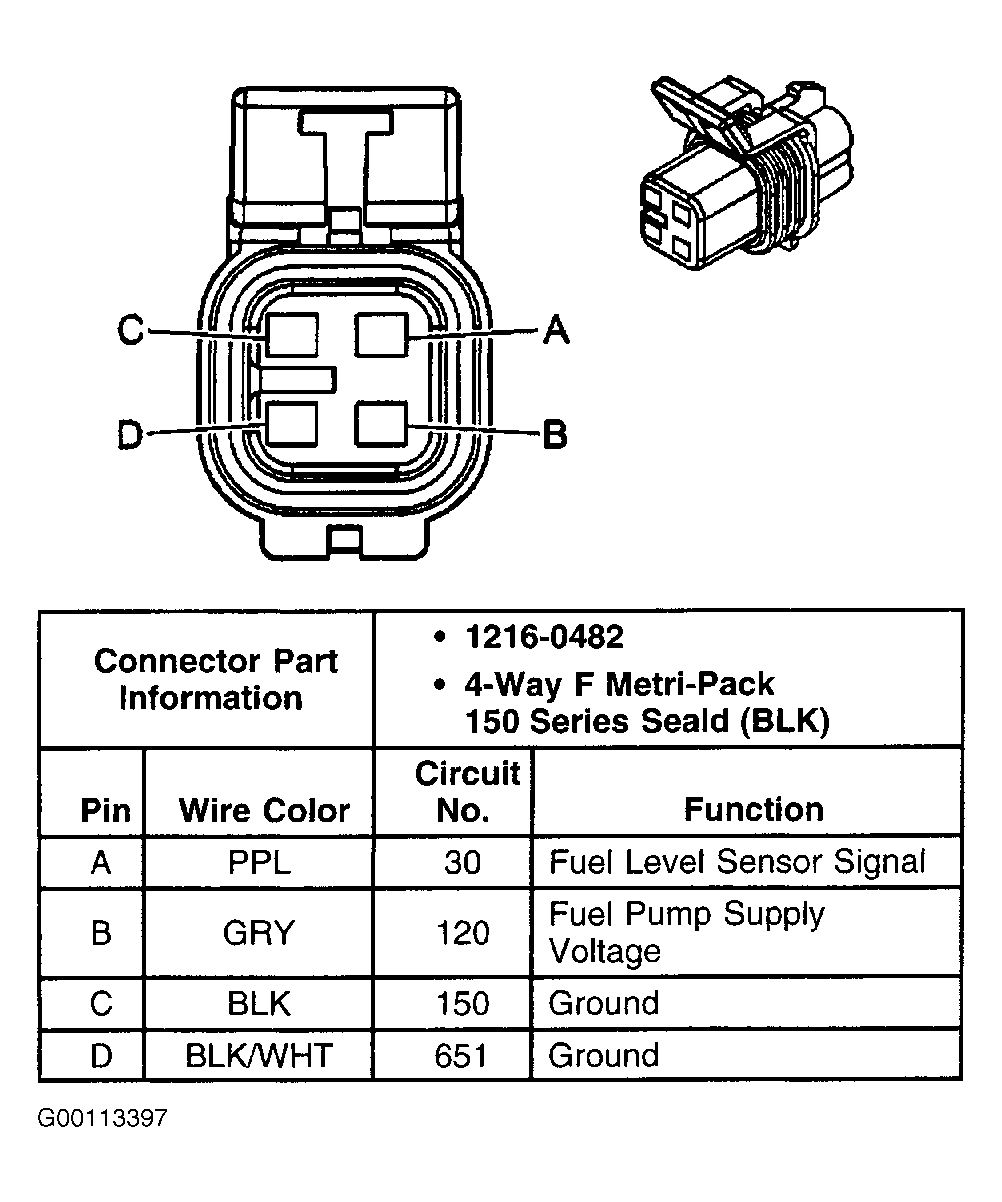

Fig 8: Identifying Fuel Pump & Fuel Level Sender Connector Terminals
Courtesy of GENERAL MOTORS CORP.

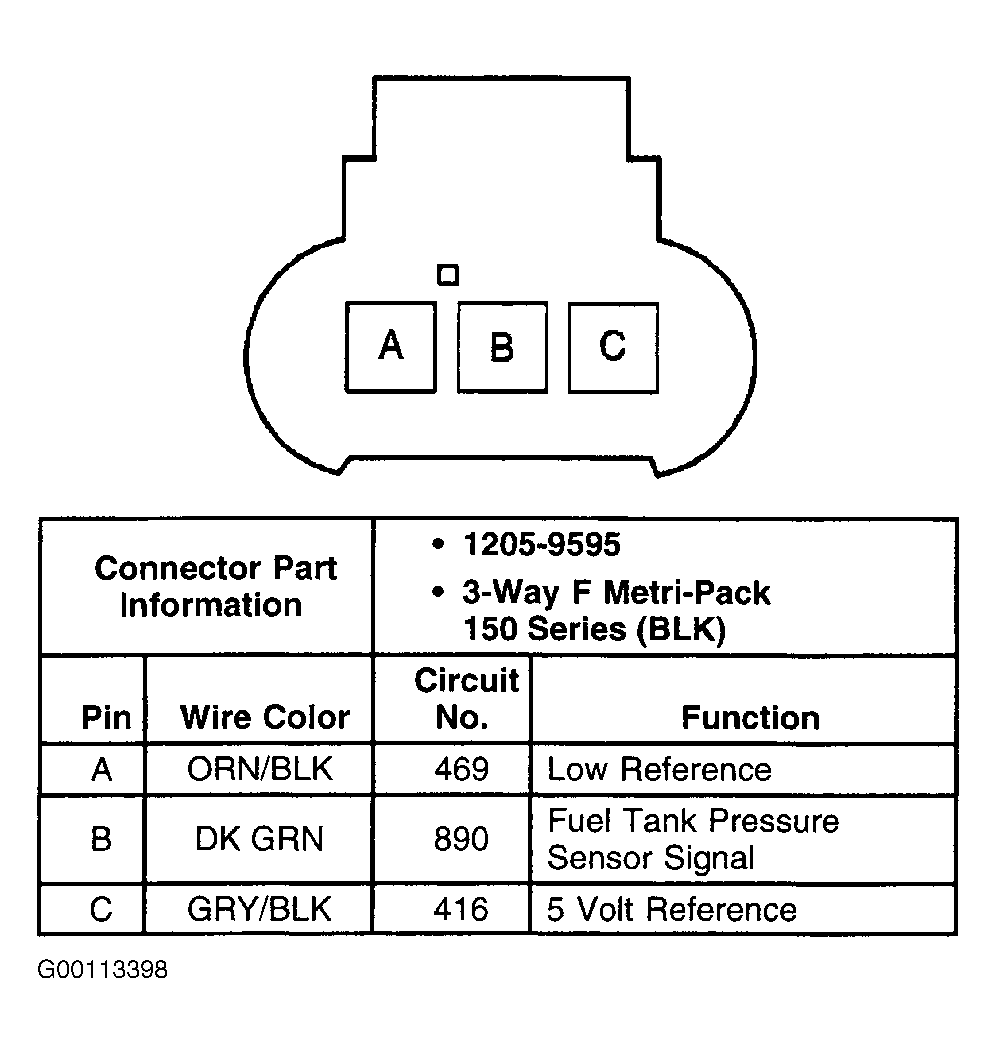

Fig 9: Identifying Fuel Tank Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying HO2S Bank 1, Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

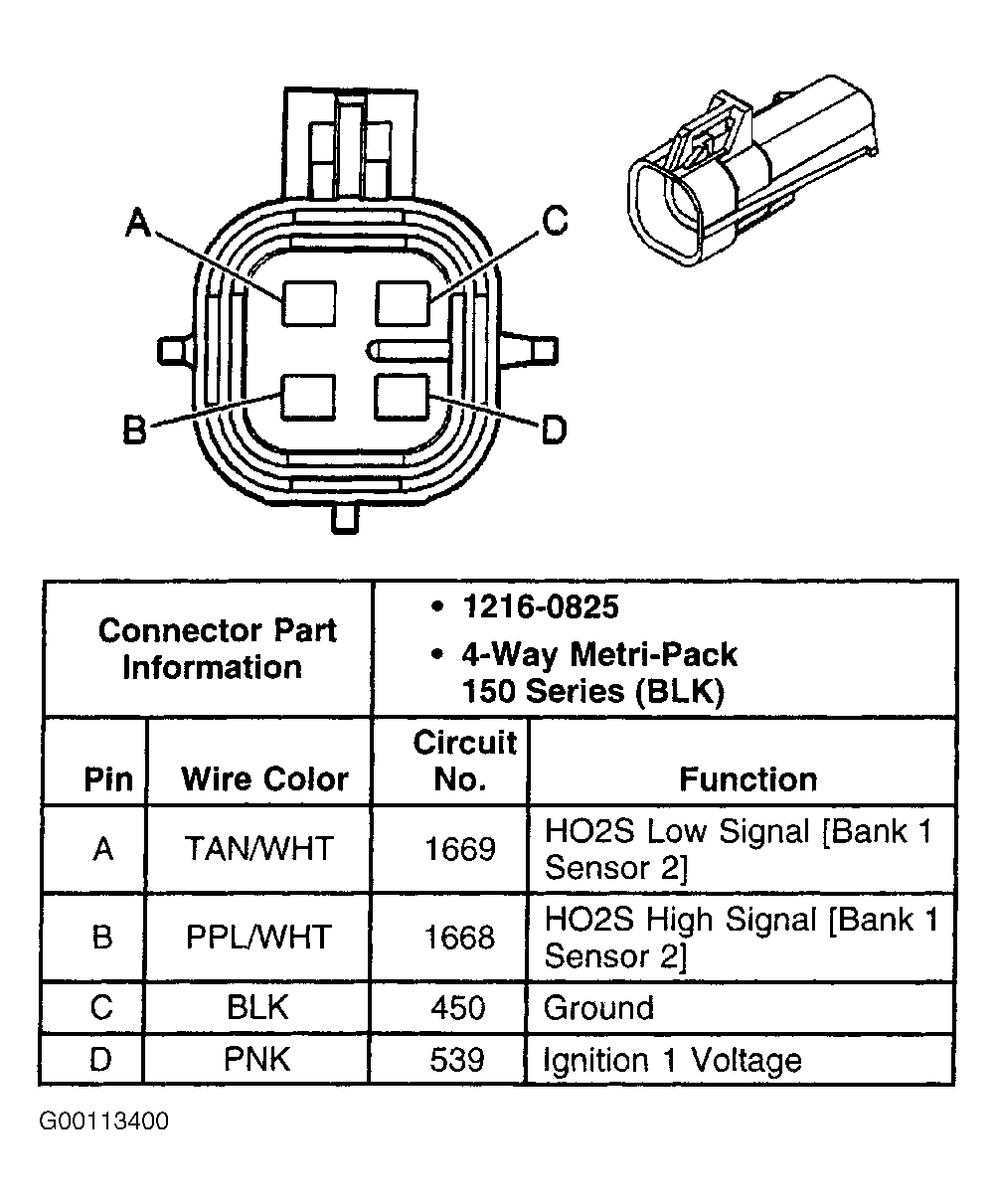

Fig 11: Identifying HO2S Bank 1, Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

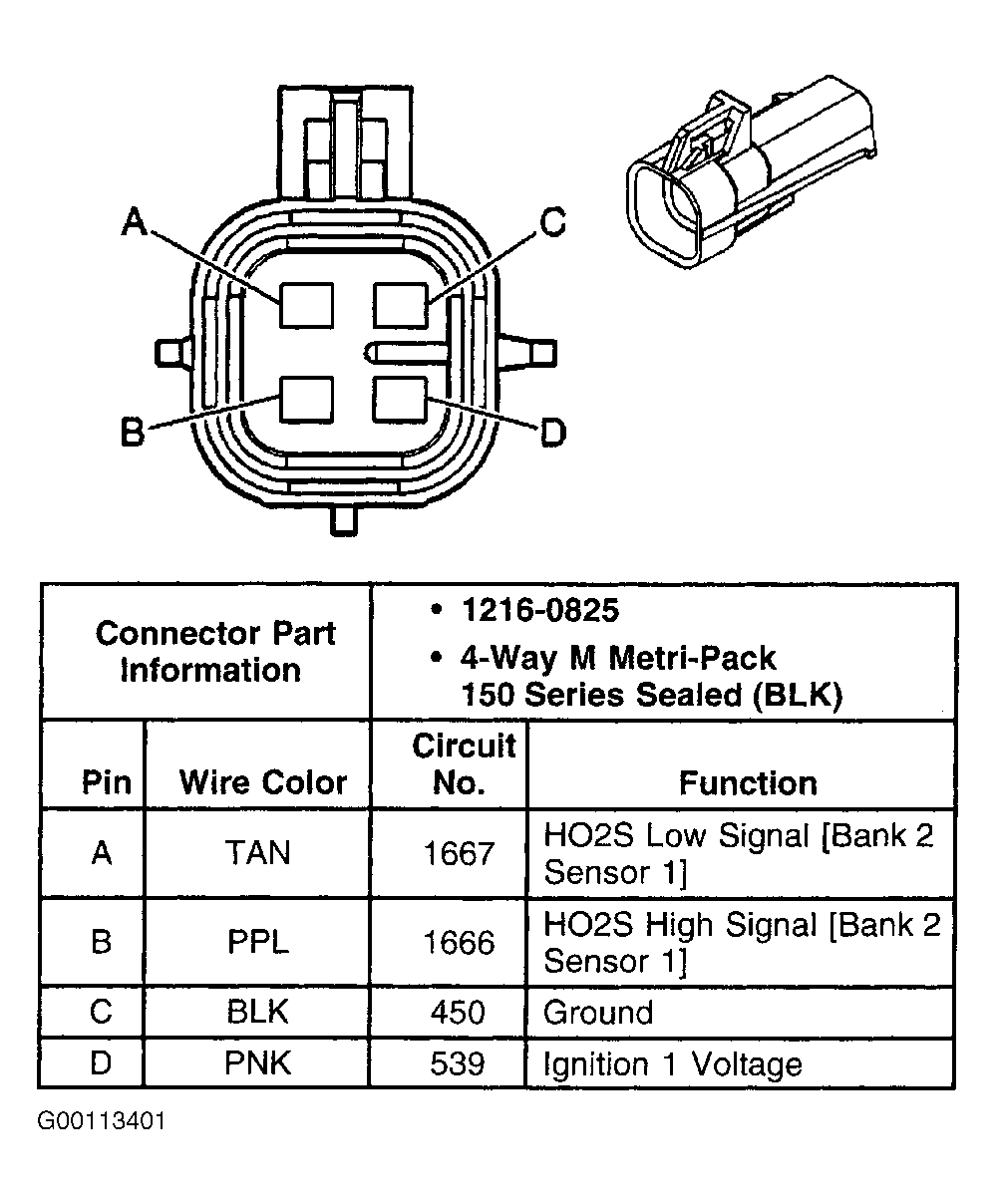

Fig 12: Identifying HO2S Bank 2, Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

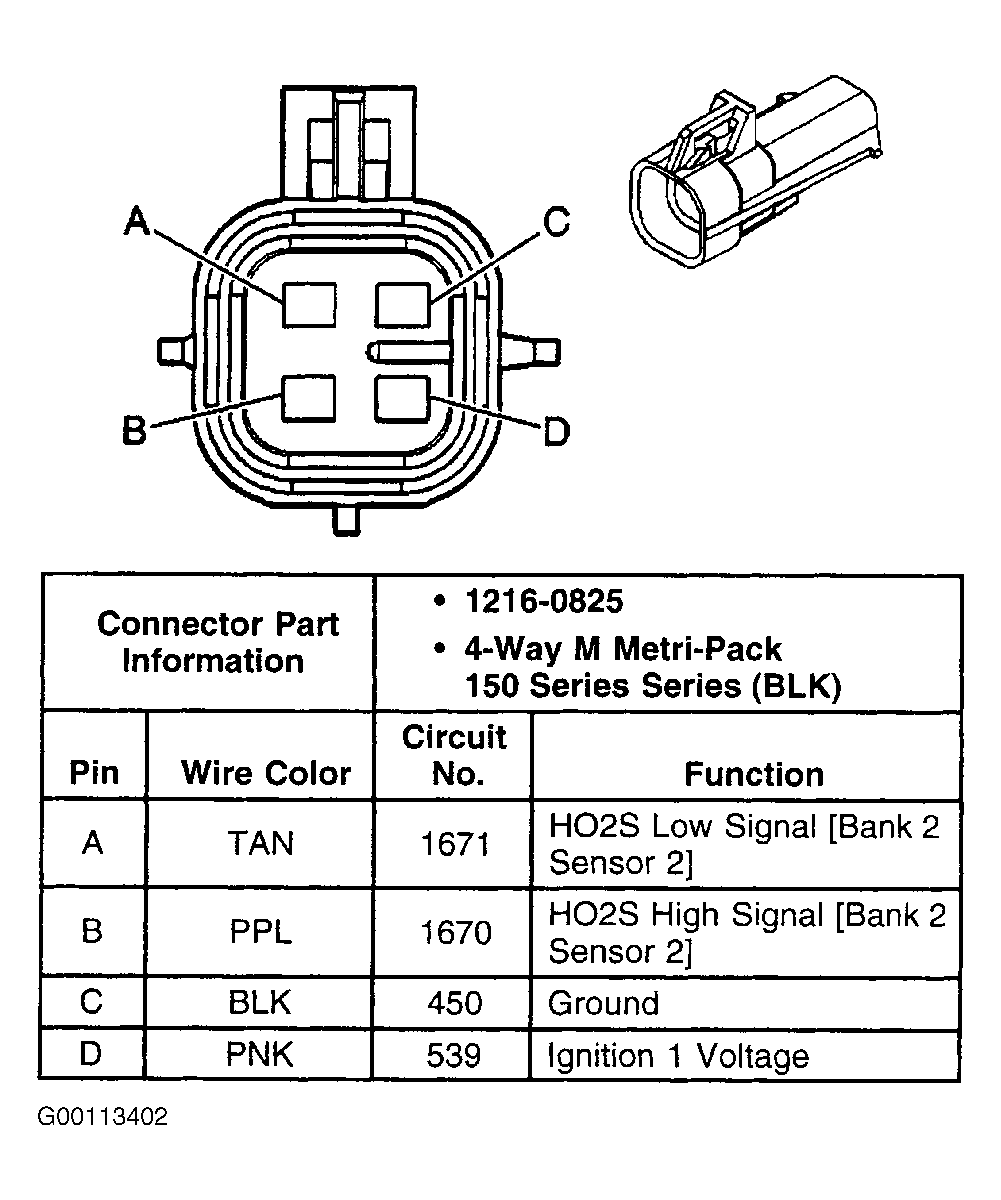

Fig 13: Identifying HO2S Bank 2, Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 14: Identifying IAC Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

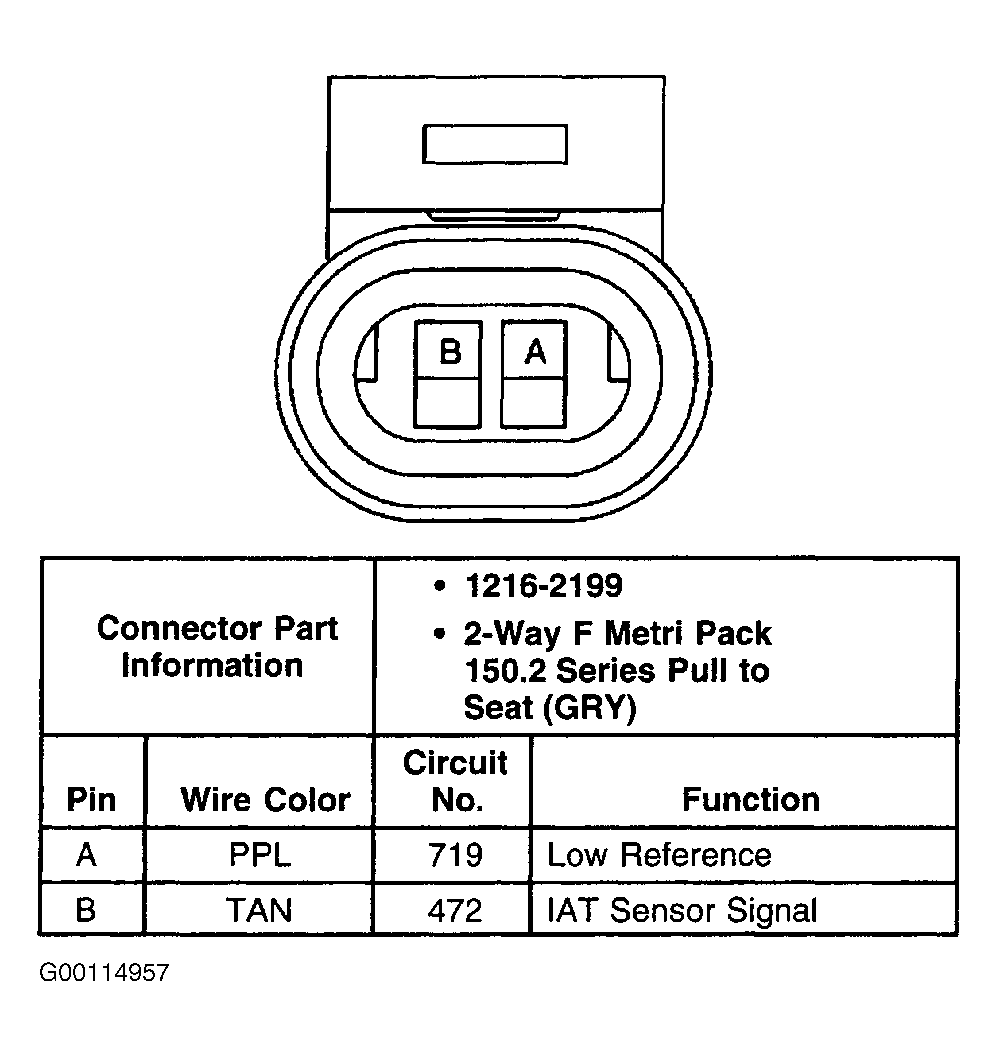

Fig 15: Identifying IAT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

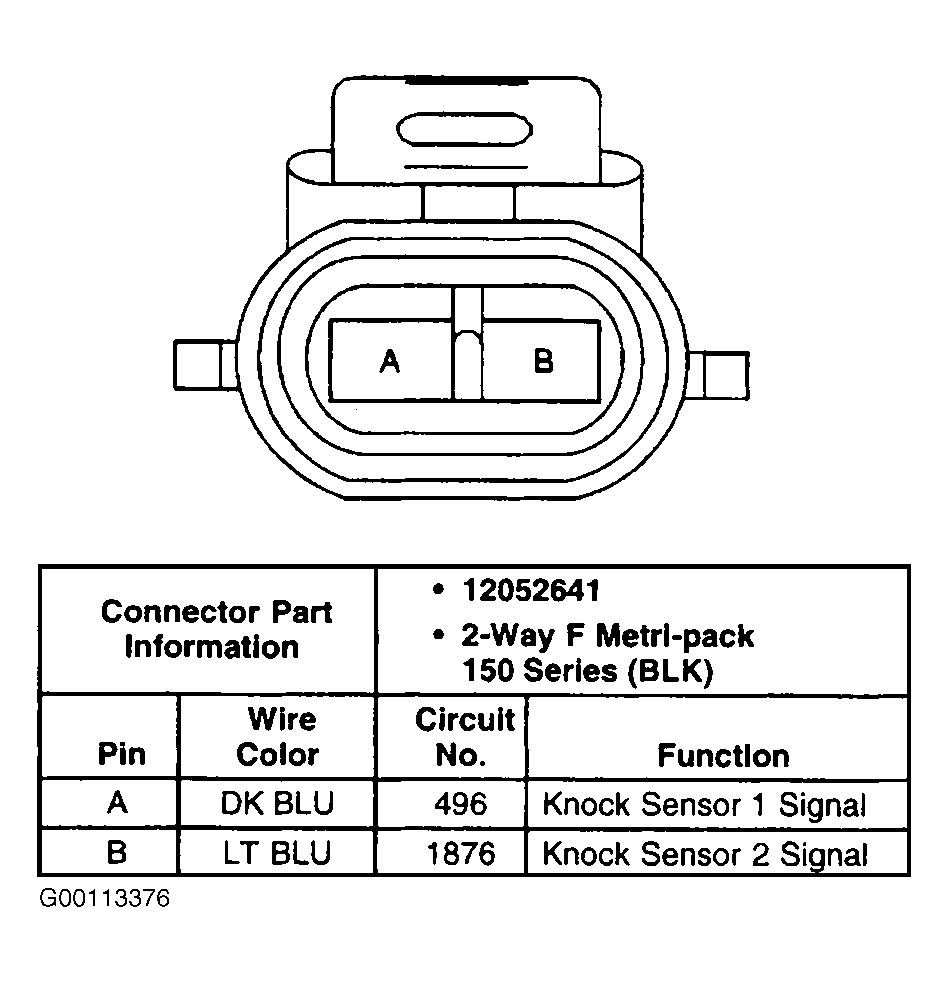

Fig 16: Identifying Knock Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

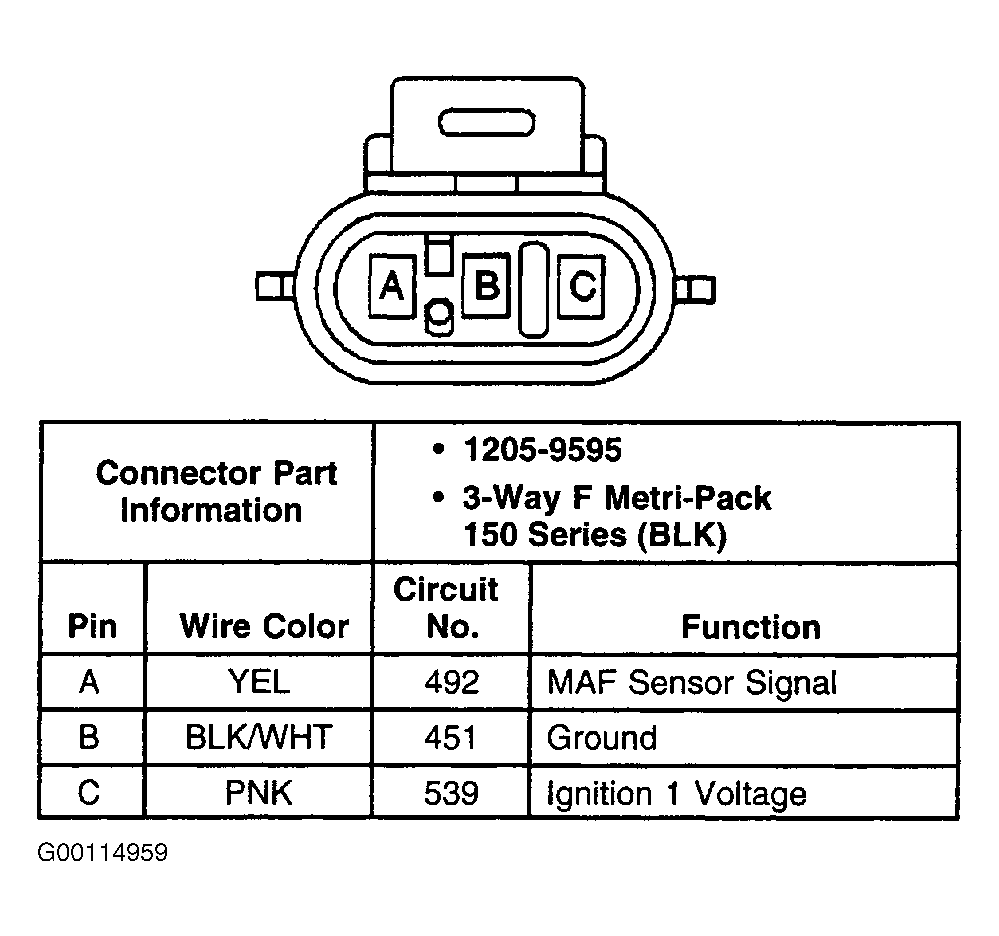

Fig 17: Identifying MAF Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

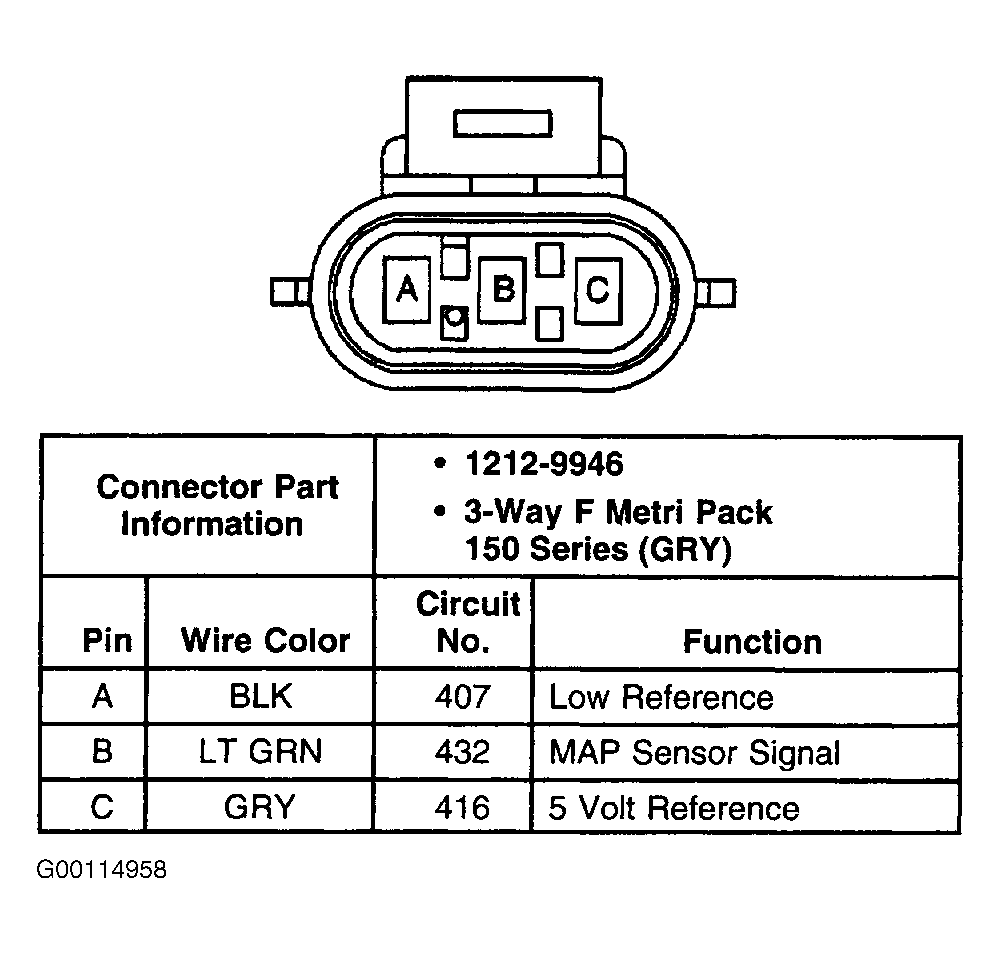

Fig 18: Identifying MAP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

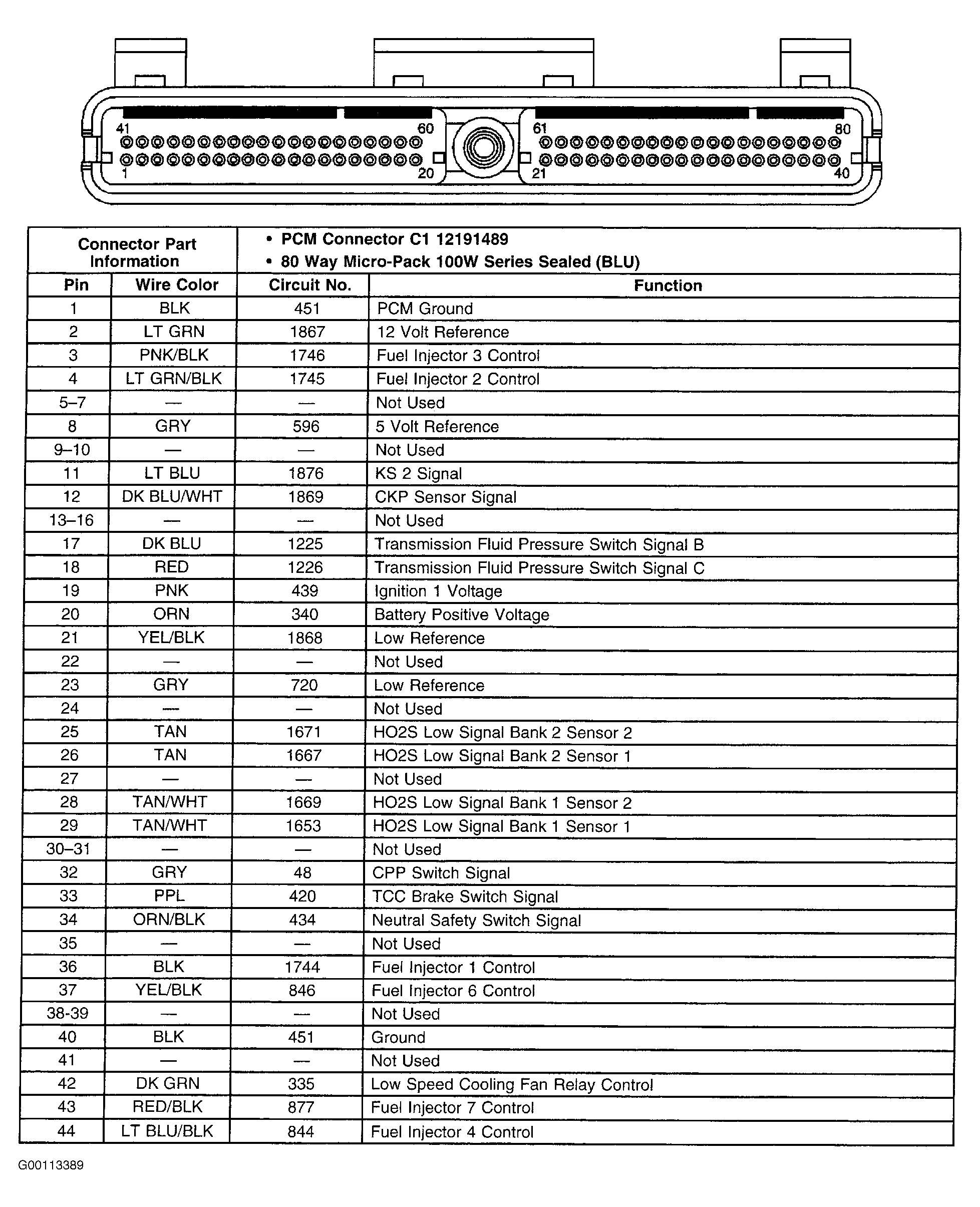

Fig 19: Identifying PCM Connector C1 Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

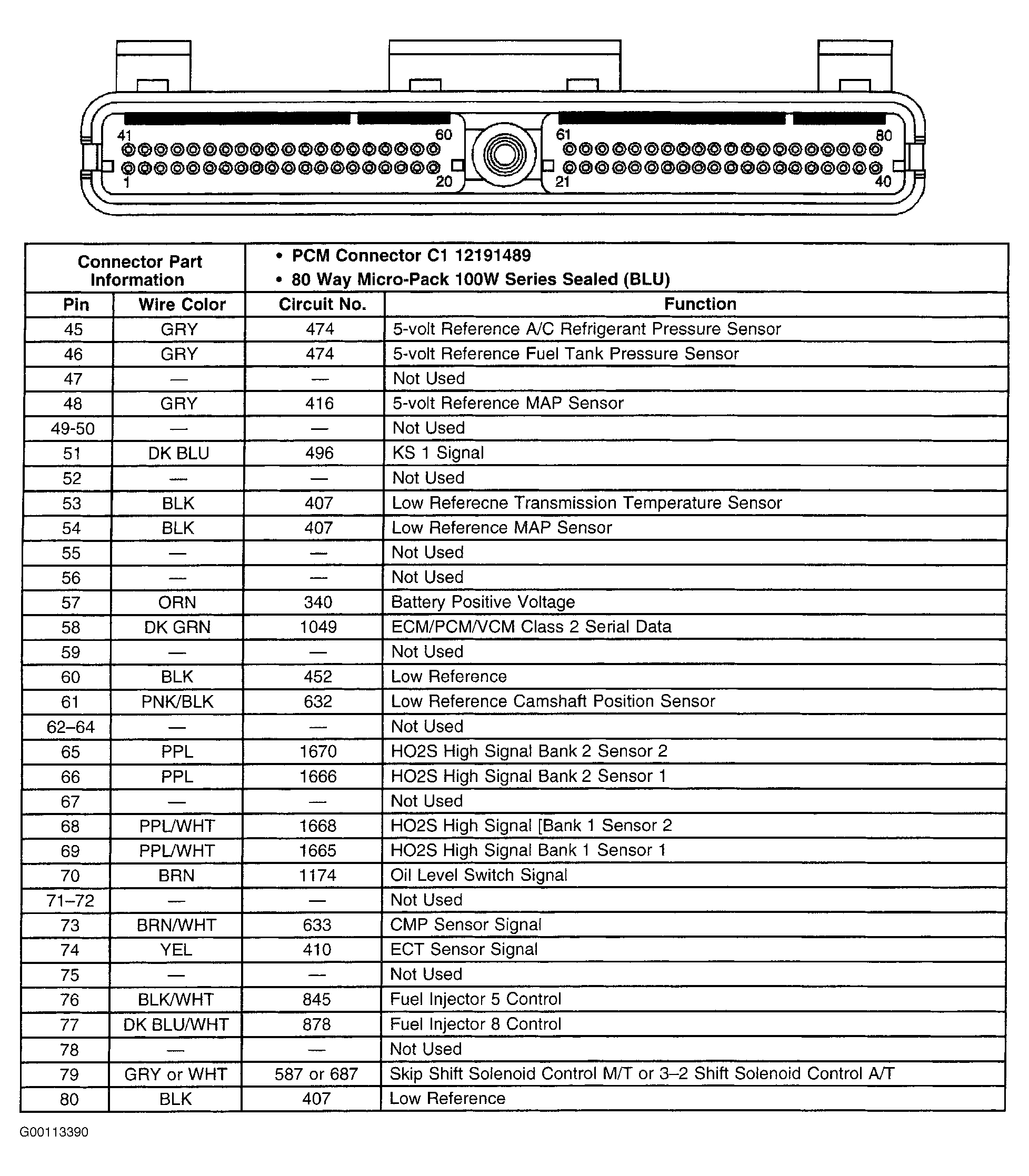

Fig 20: Identifying PCM Connector C1 Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

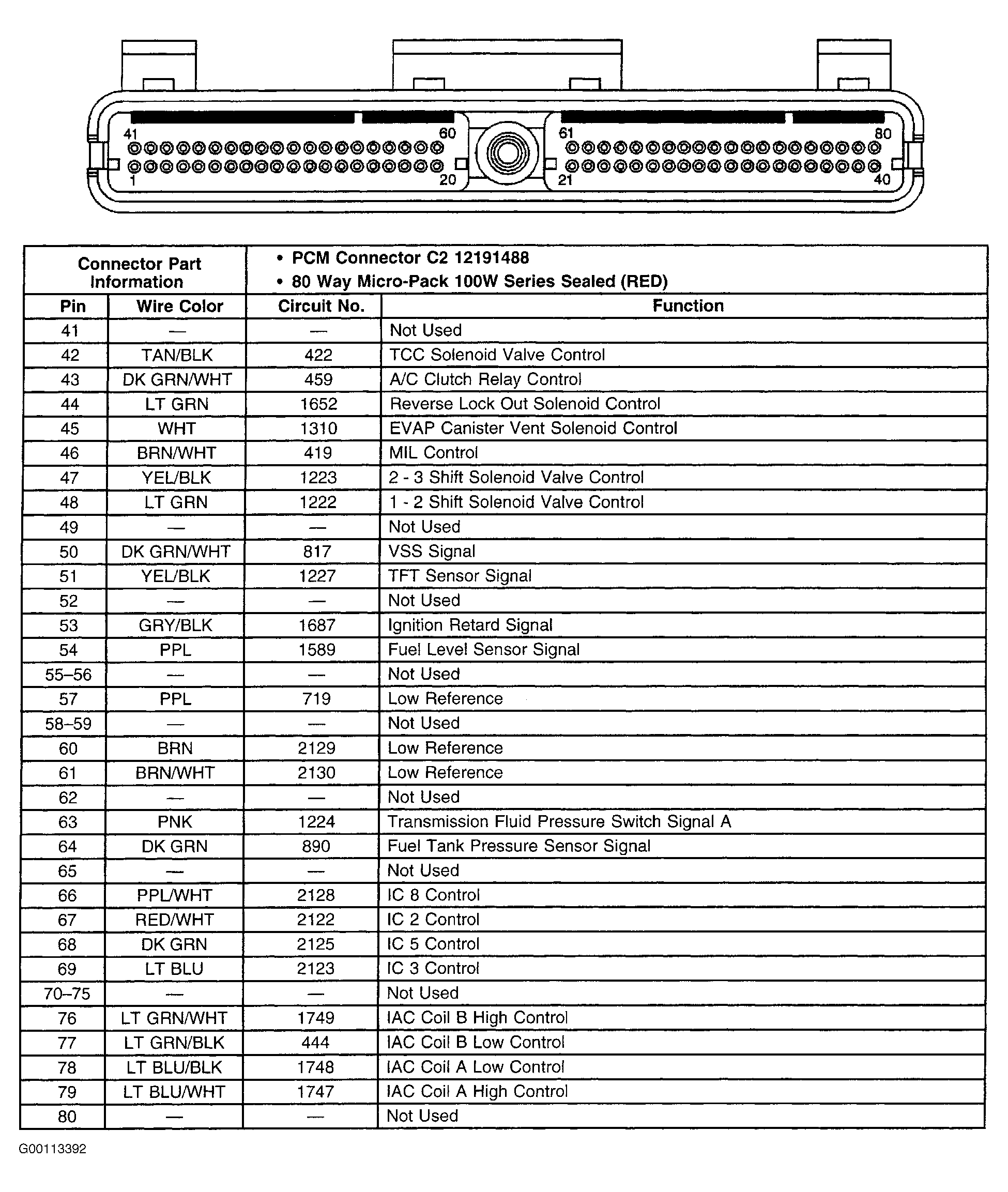

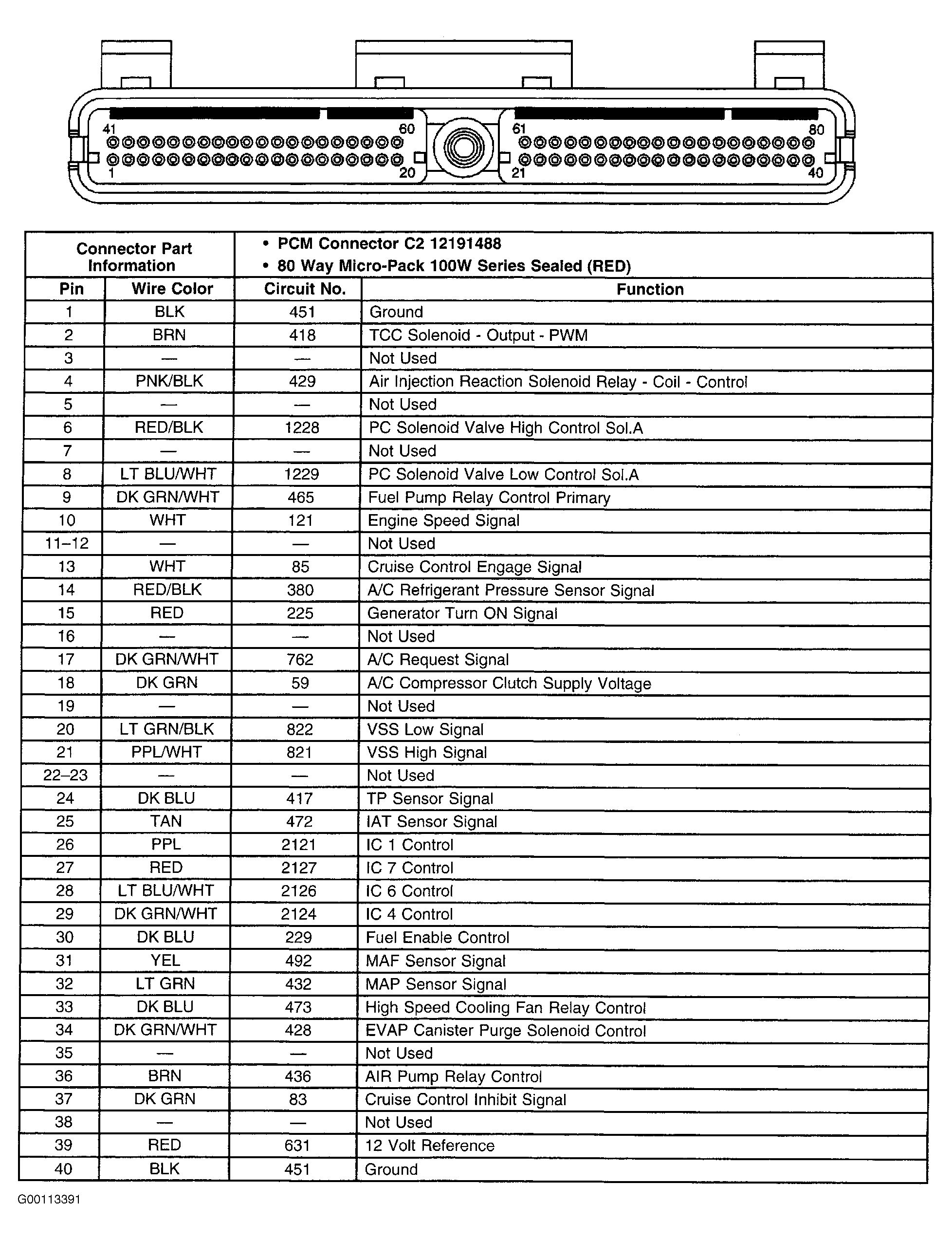

Fig 21: Identifying PCM Connector C2 Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 22: Identifying PCM Connector C2 Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

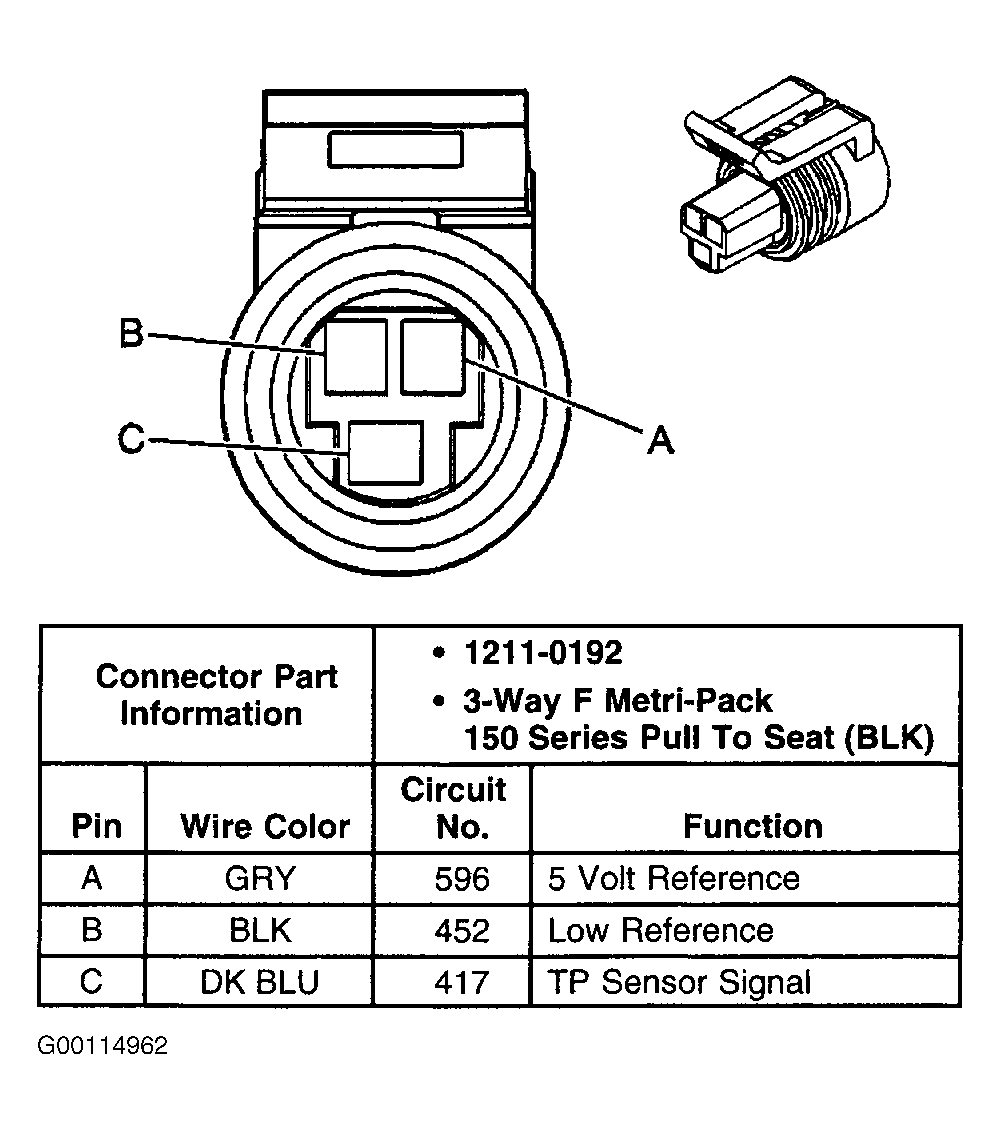

Fig 23: Identifying TP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
