Connector Identification
Connector Identification
Fig 1: Identifying Camshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 2: Identifying Crankshaft Position Sensor "A" Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Crankshaft Position Sensor "B" Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying Engine Coolant Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying EGR Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying EVAP Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying EVAP Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 8: Identifying Fuel Injector No. 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 9: Identifying Fuel Injector No. 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

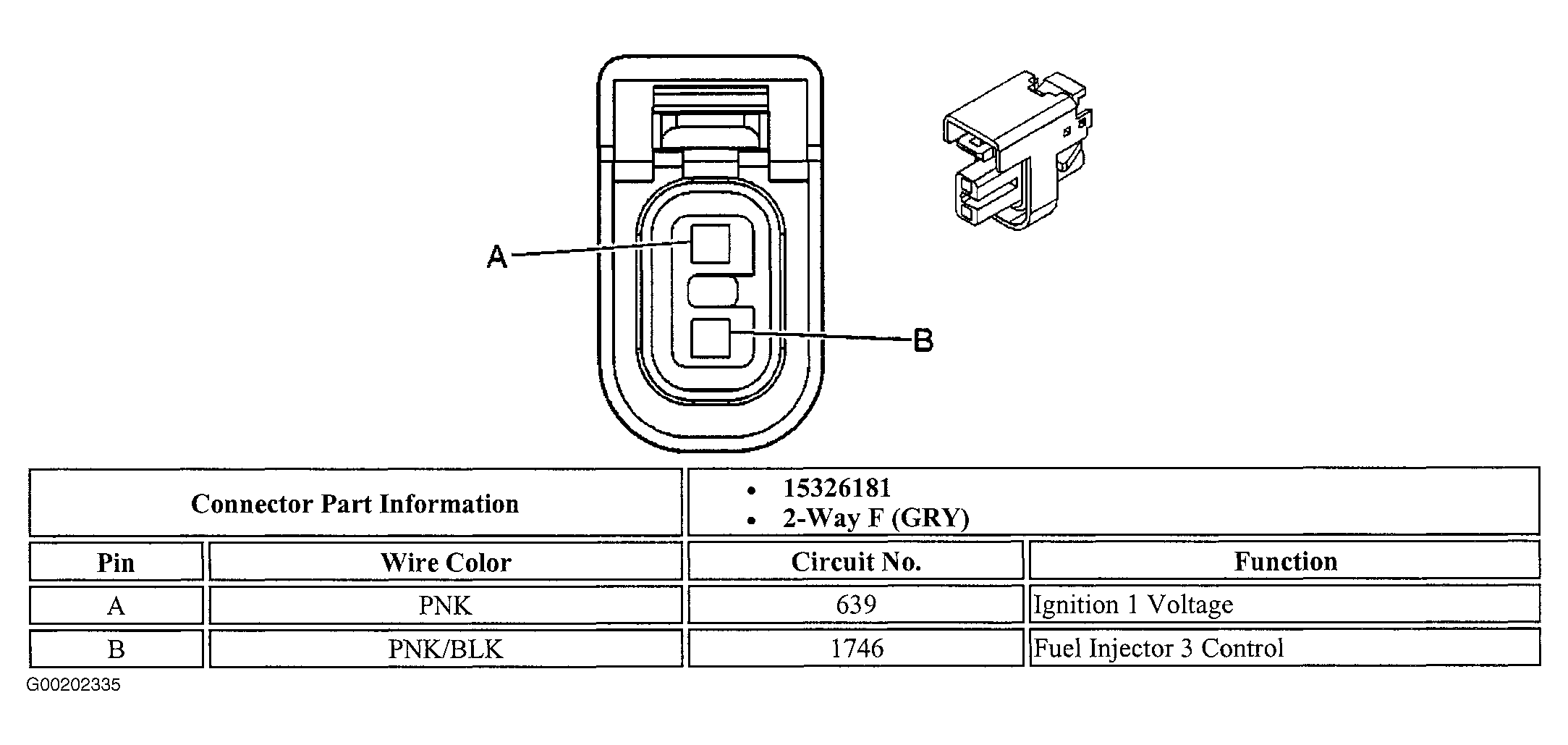

Fig 10: Identifying Fuel Injector No. 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

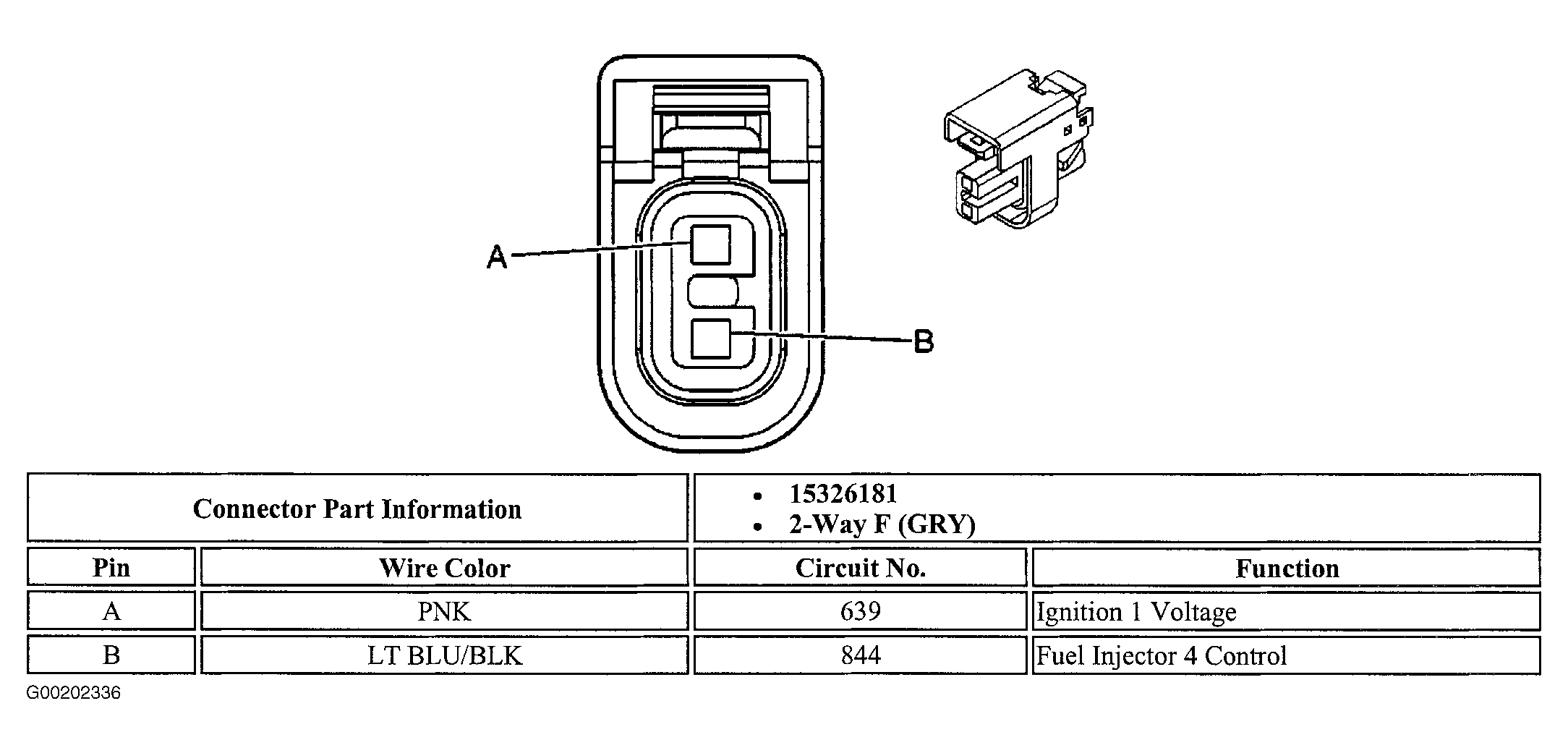

Fig 11: Identifying Fuel Injector No. 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying Fuel Injector No. 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 13: Identifying Fuel Injector No. 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 14: Identifying Fuel Pump & Fuel Level Sender Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying Fuel Tank Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying HO2S Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 17: Identifying HO2S Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying Idle Air Control Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 19: Identifying Intake Air Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 20: Identifying Ignition Control Module Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 21: Identifying Ignition Control Module Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 22: Identifying Ignition Control Module Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying Instrument Panel Cluster Connector Terminals (Aztek)
Courtesy of GENERAL MOTORS CORP.
Fig 24: Identifying Instrument Panel Cluster Connector Terminals (Rendezvous)
Courtesy of GENERAL MOTORS CORP.
Fig 25: Identifying Manifold Absolute Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying Mass Airflow Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 27: Identifying PCM Connector C1 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 28: Identifying PCM Connector C1 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 29: Identifying PCM Connector C1 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

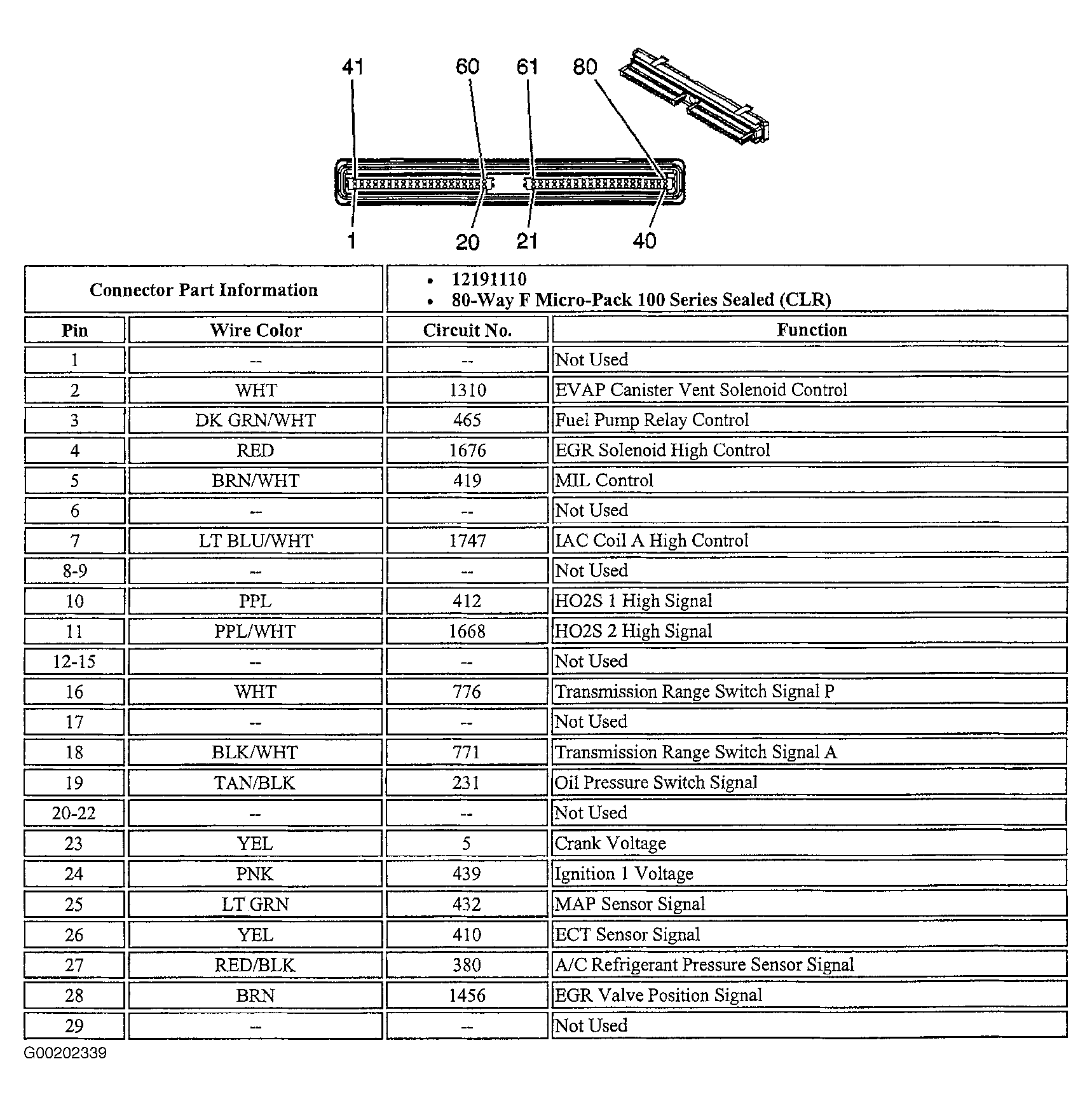

Fig 30: Identifying PCM Connector C2 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.

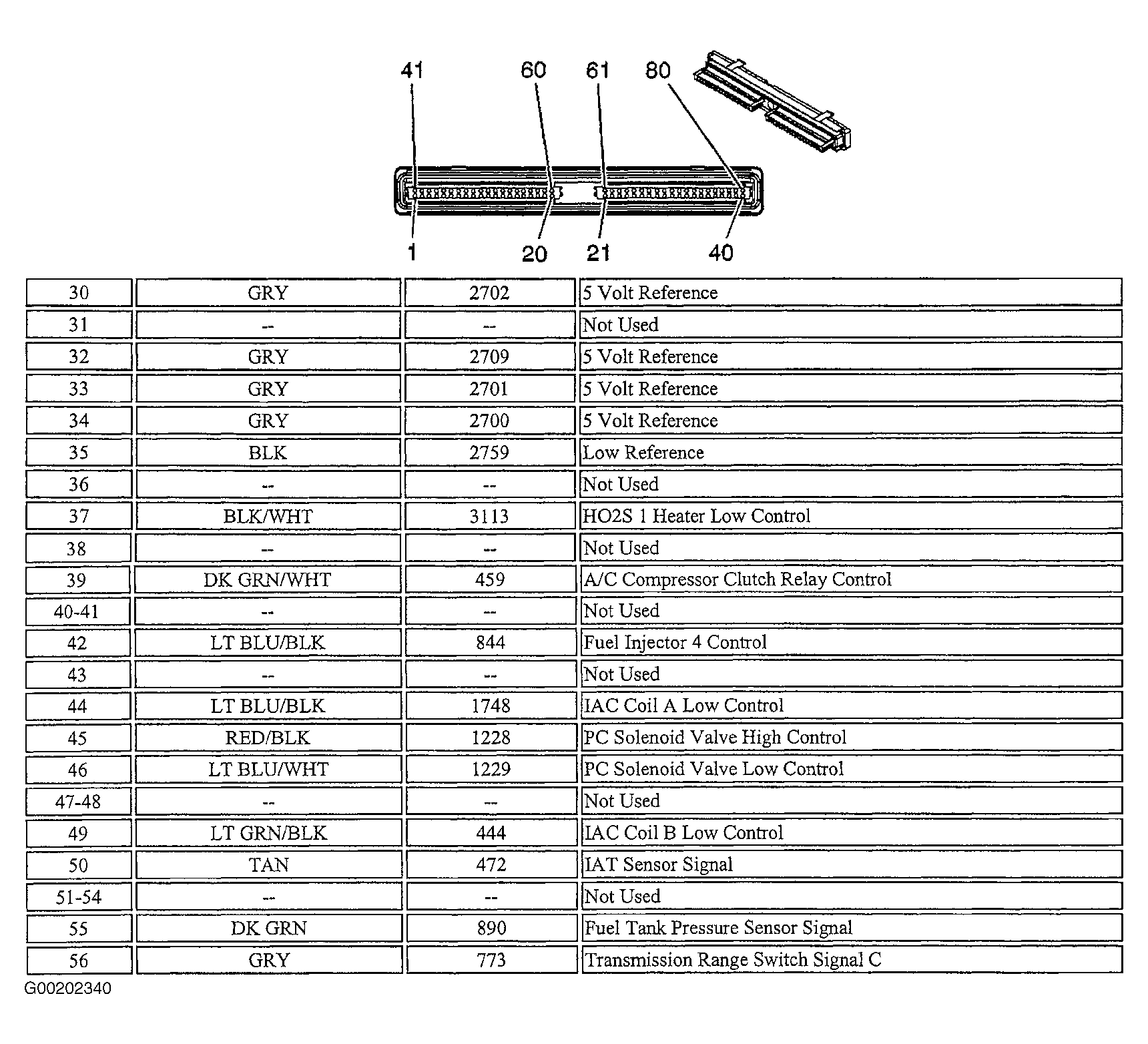

Fig 31: Identifying PCM Connector C2 Terminals (2 of 3)
Courtesy of GENERAL MOTORS CORP.

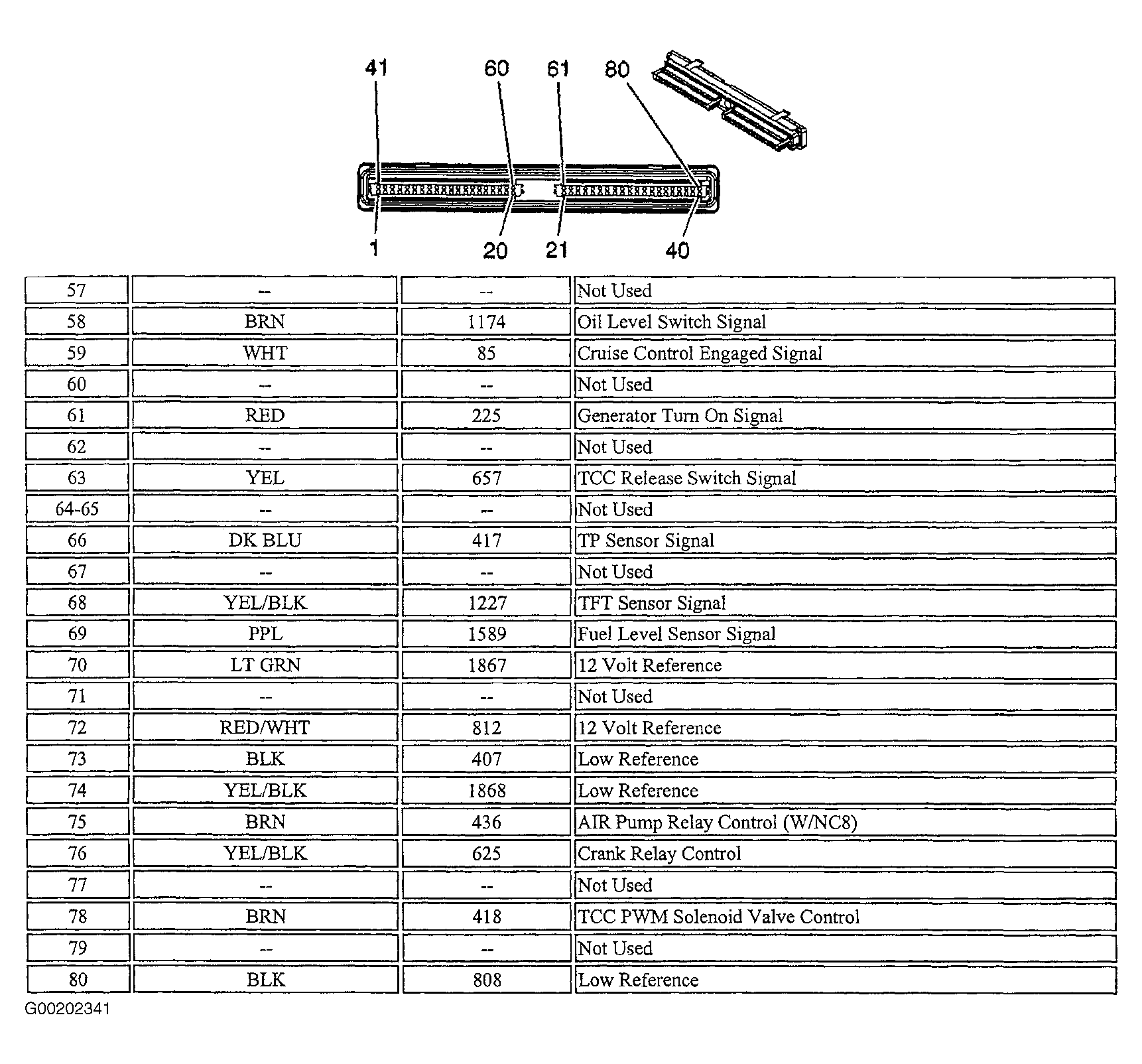

Fig 32: Identifying PCM Connector C2 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 33: Identifying Throttle Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
