Engine Controls - Self-Diagnostics
>>
Connector Identification
Connector Identification

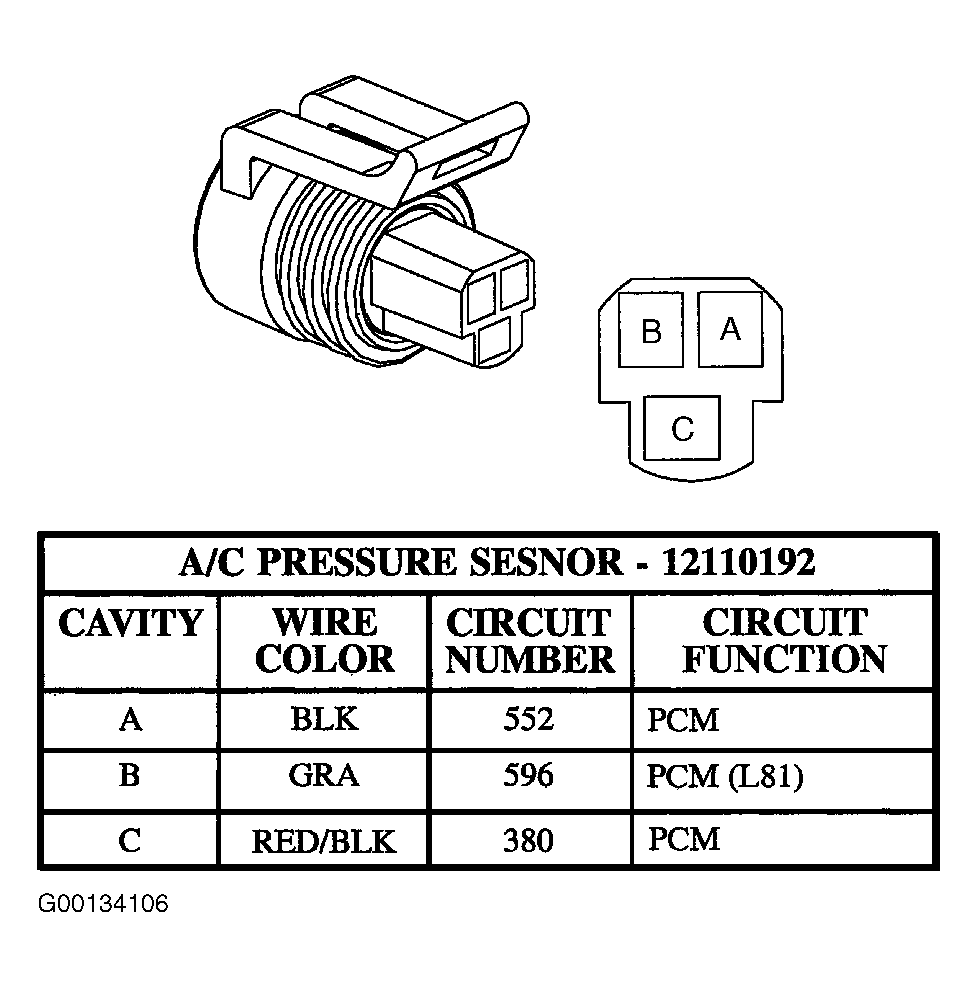

Fig 1: Identifying A/C Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

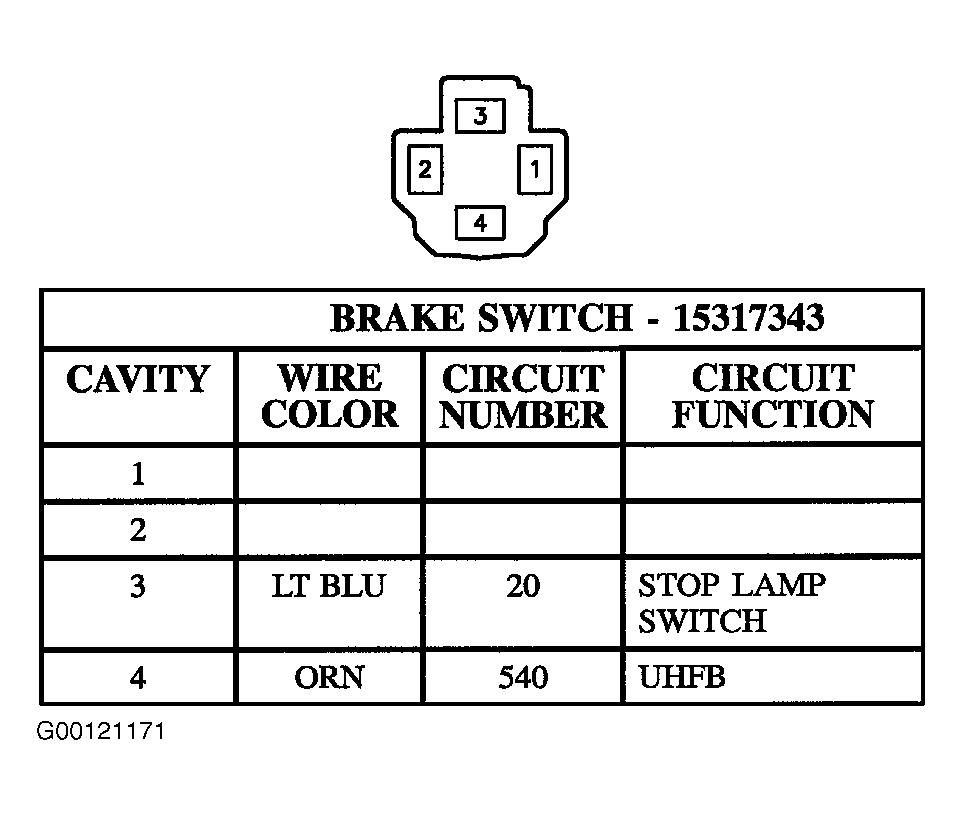

Fig 2: Identifying Brake Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.

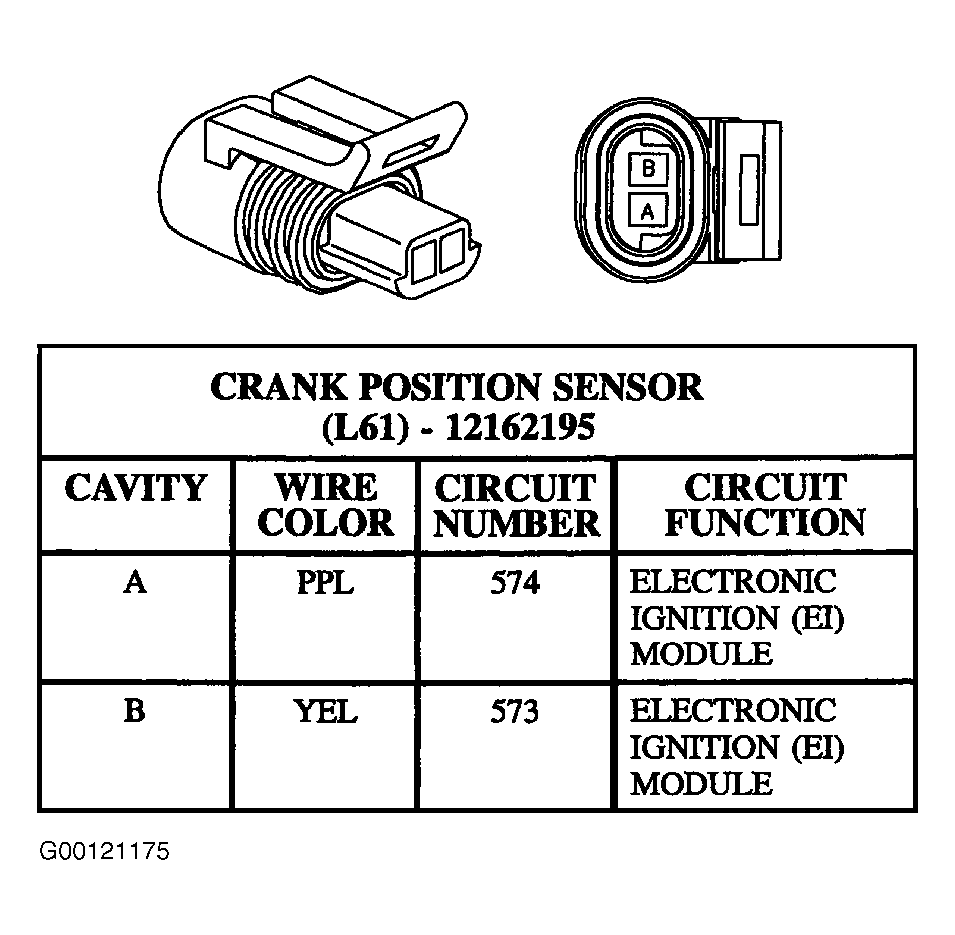

Fig 3: Identifying CKP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

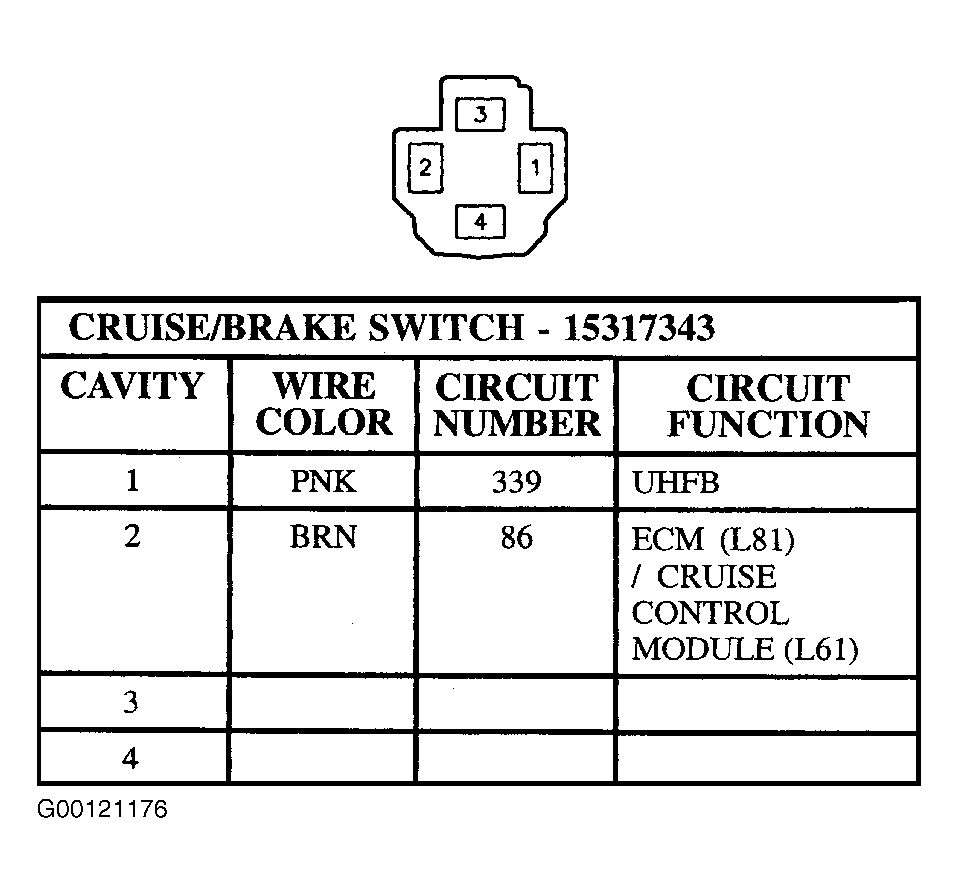

Fig 4: Identifying Cruise Brake Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.

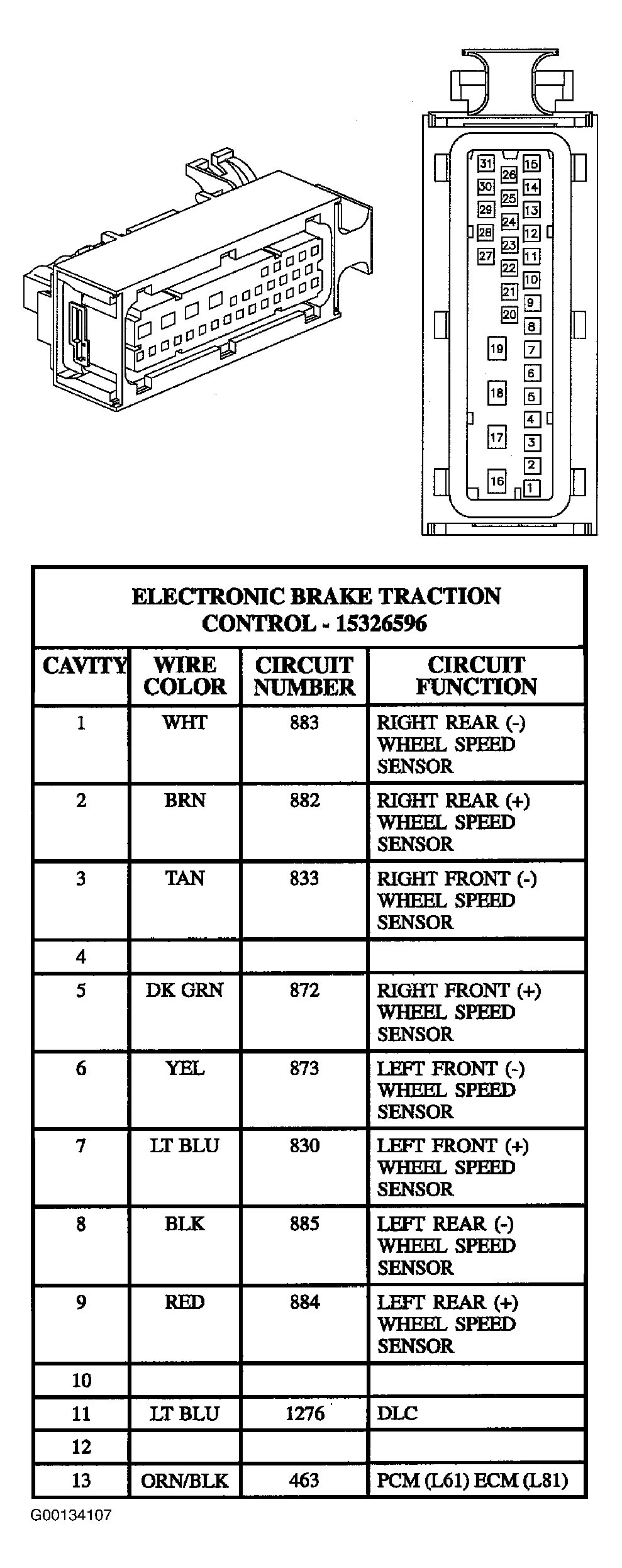

Fig 5: Identifying EBTCM Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

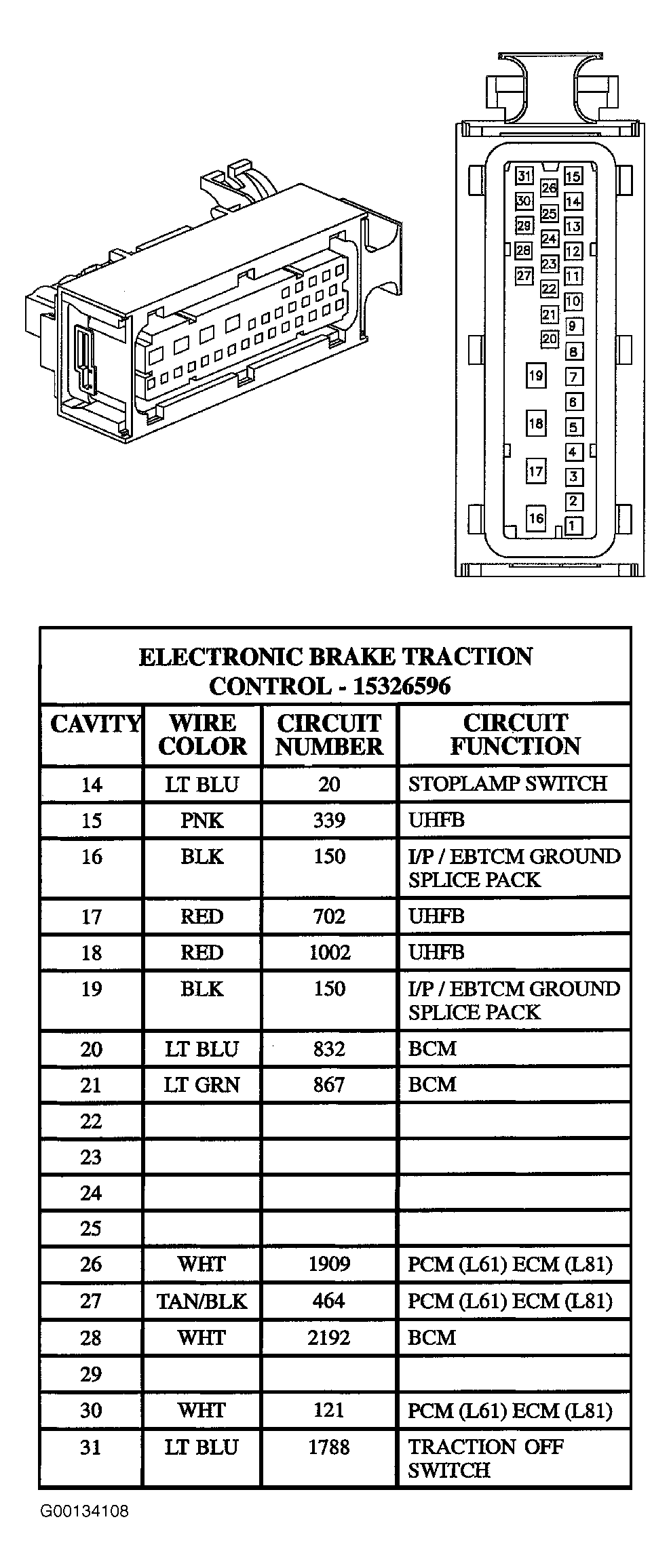

Fig 6: Identifying EBTCM Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

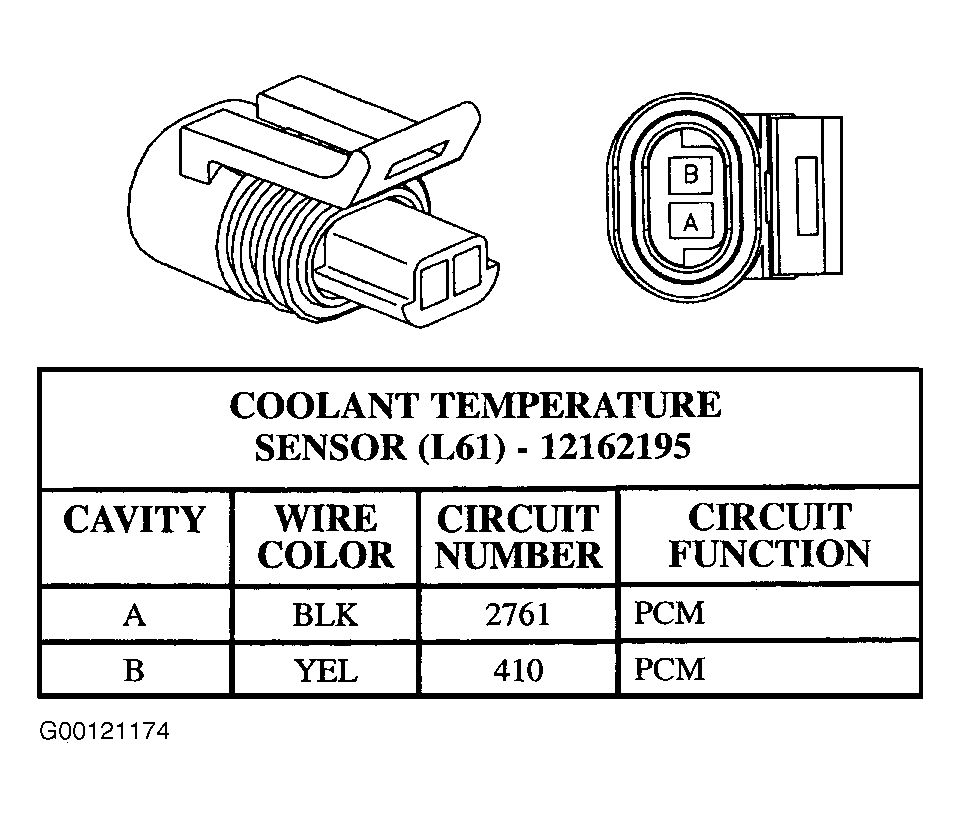

Fig 7: Identifying ECT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

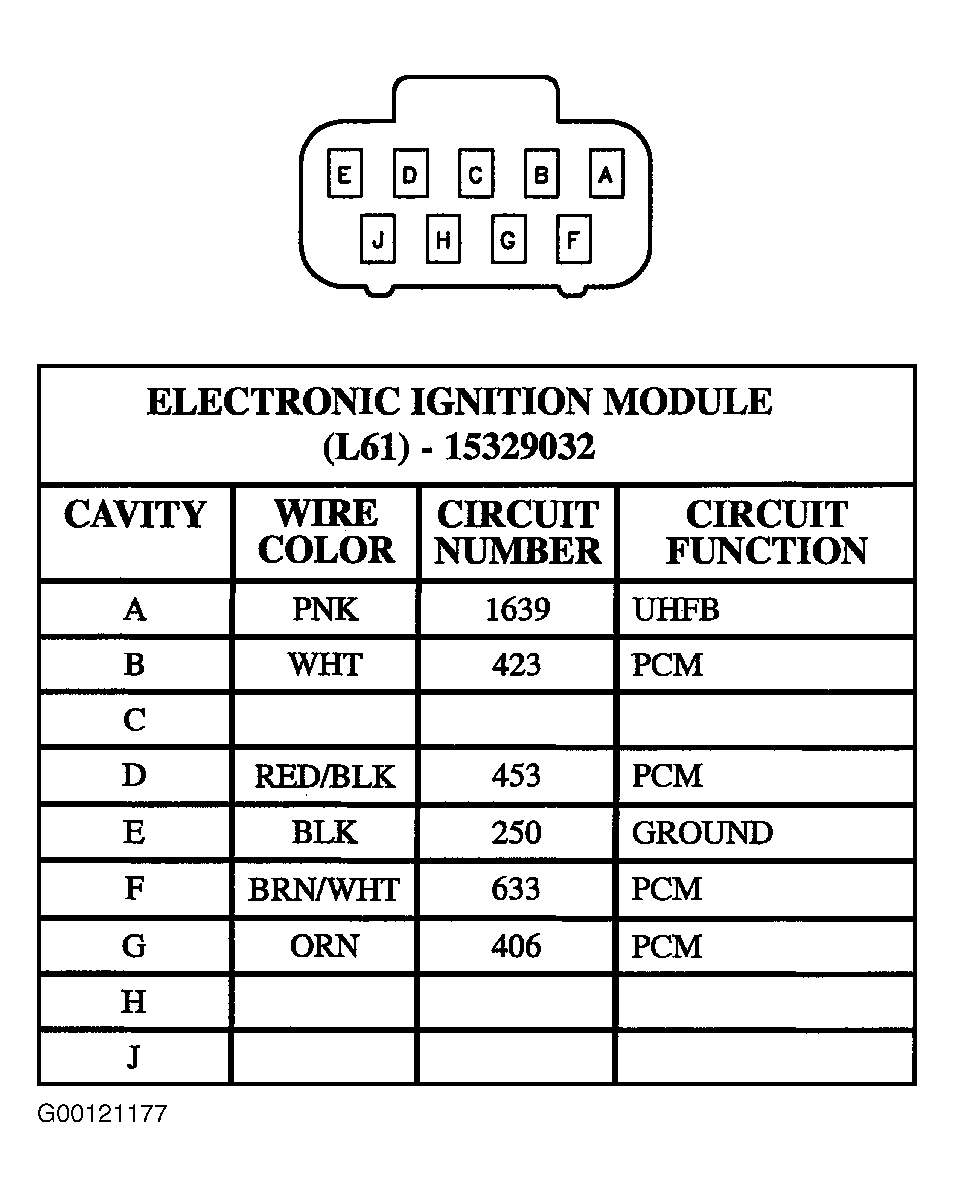

Fig 8: Identifying Electronic Ignition Module Connector Terminals
Courtesy of GENERAL MOTORS CORP.

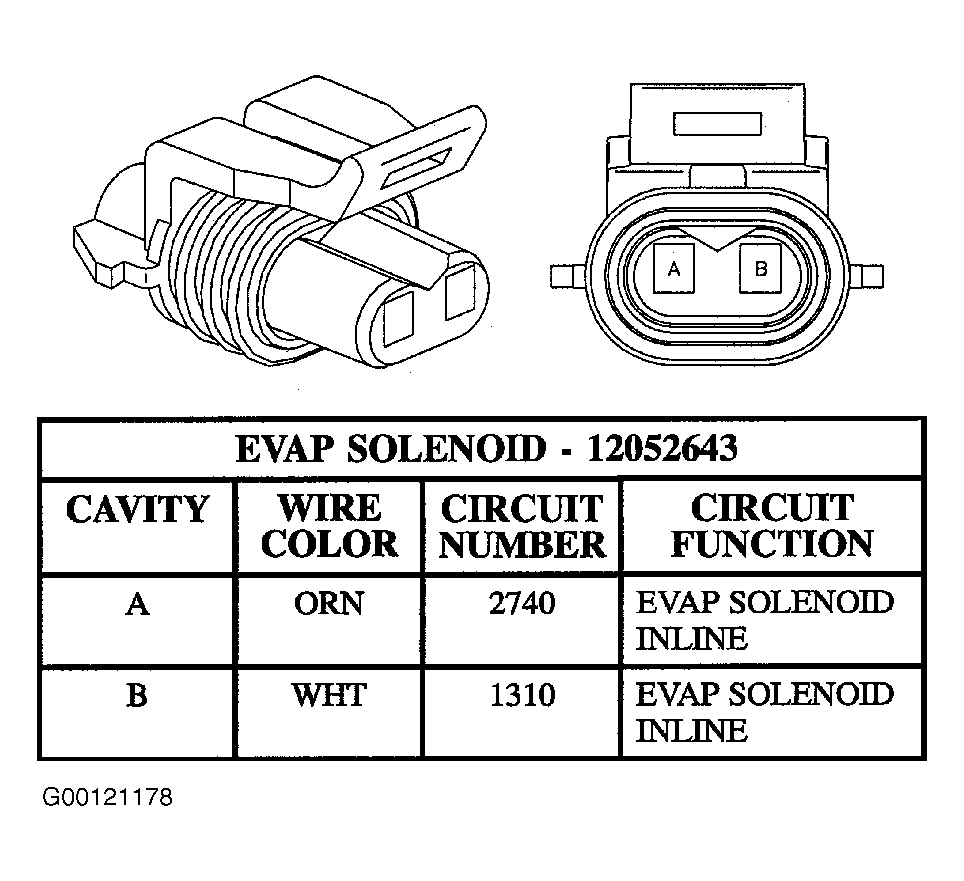

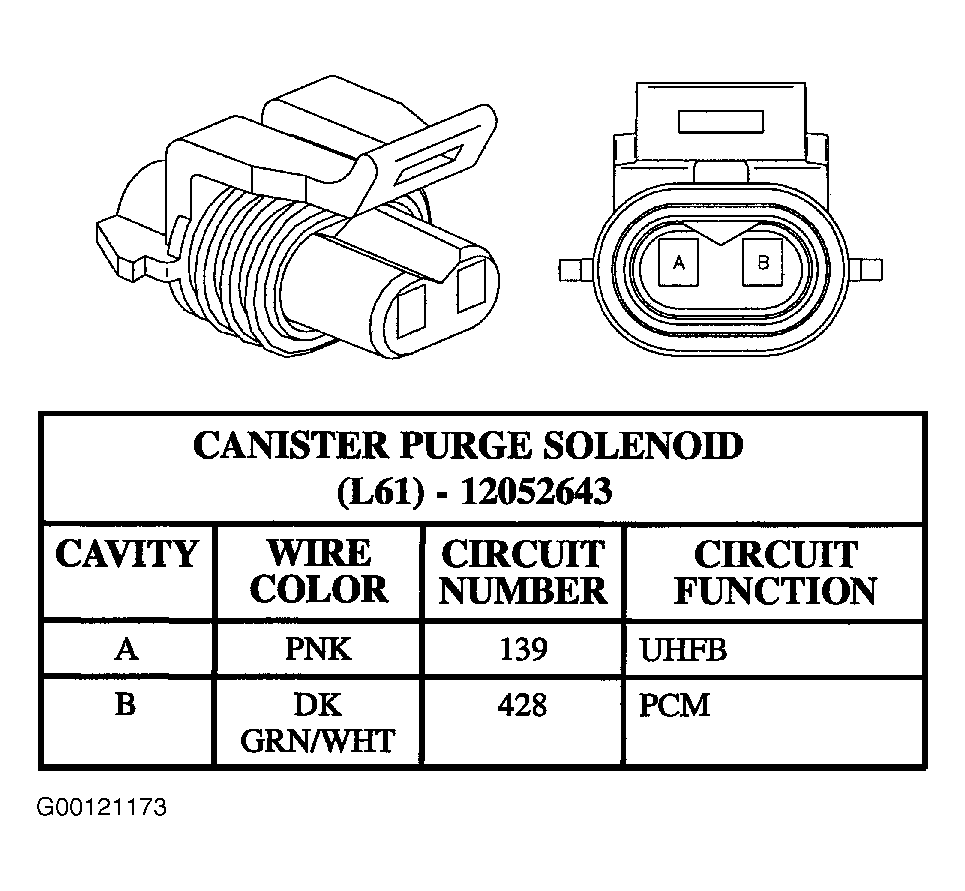

Fig 9: Identifying EVAP Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying EVAP Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

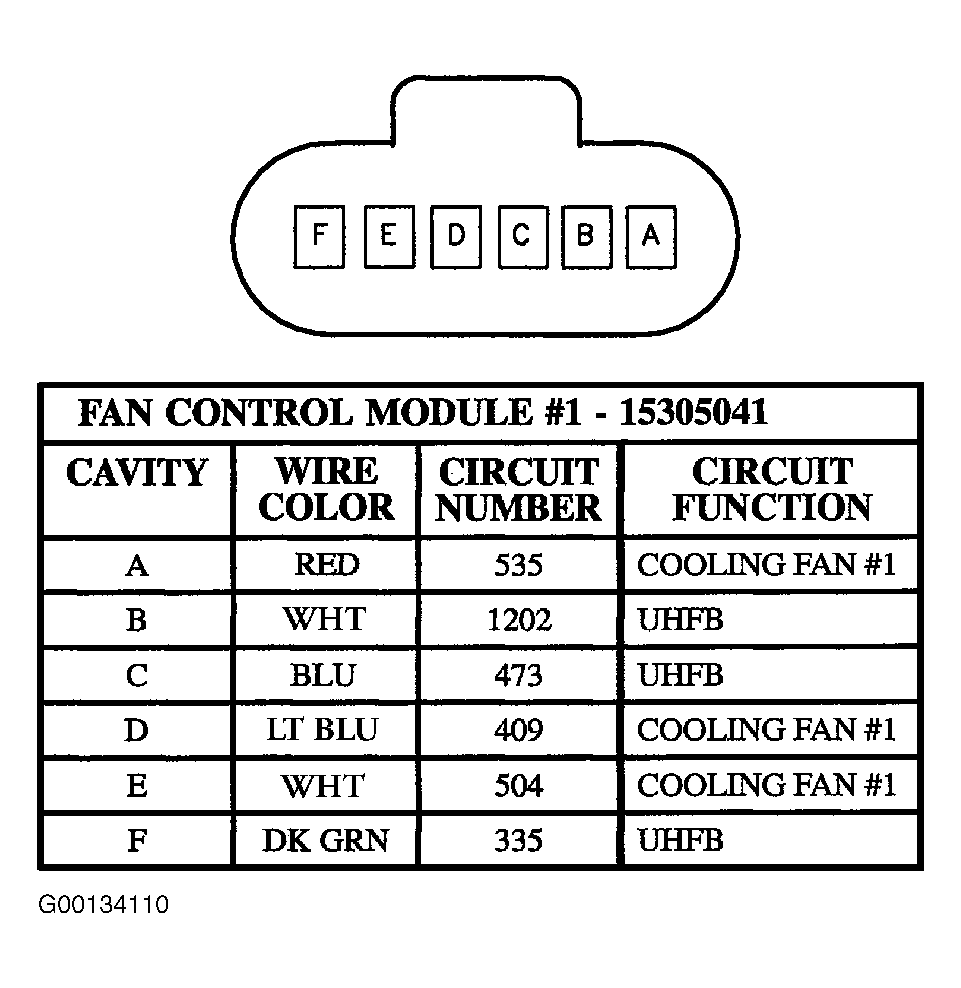

Fig 11: Identifying Fan Control Module Connector (Brown) Terminals
Courtesy of GENERAL MOTORS CORP.

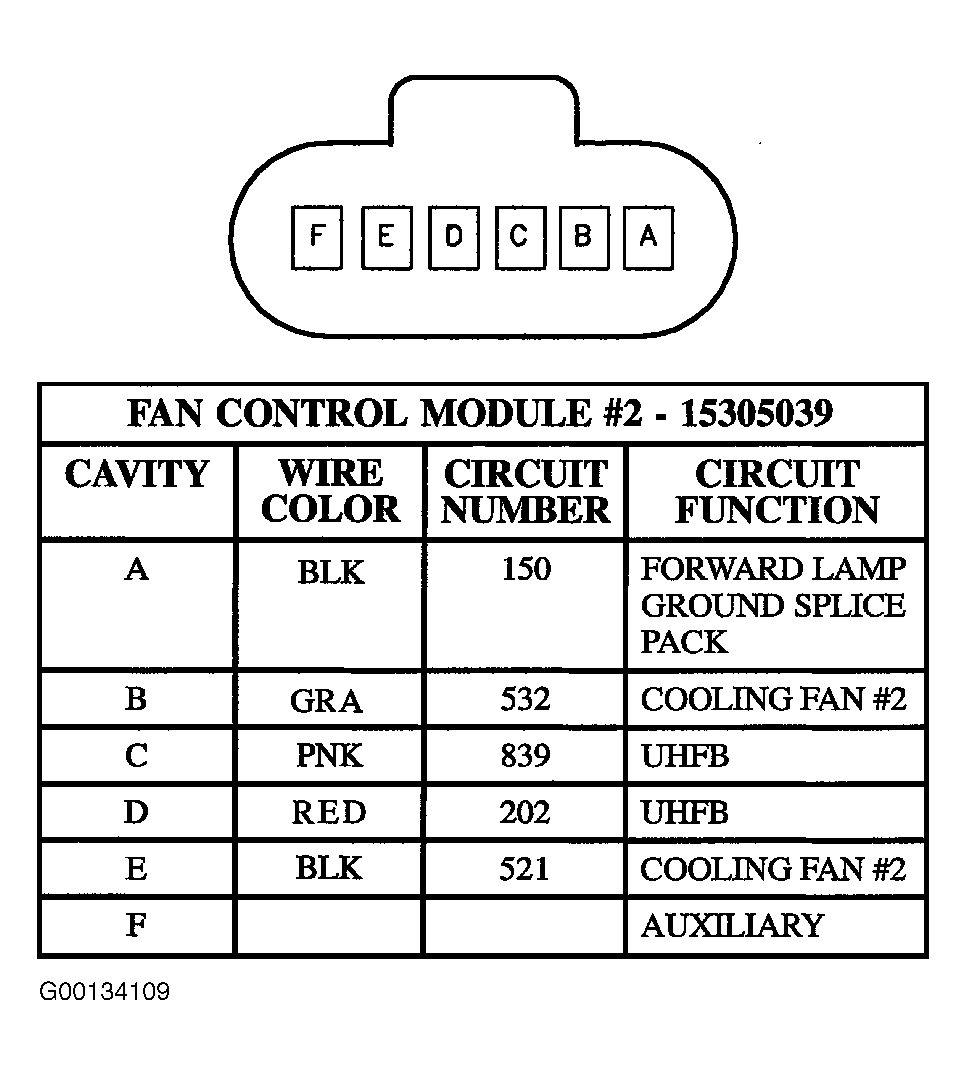

Fig 12: Identifying Fan Control Module Connector (Blue) Terminals
Courtesy of GENERAL MOTORS CORP.

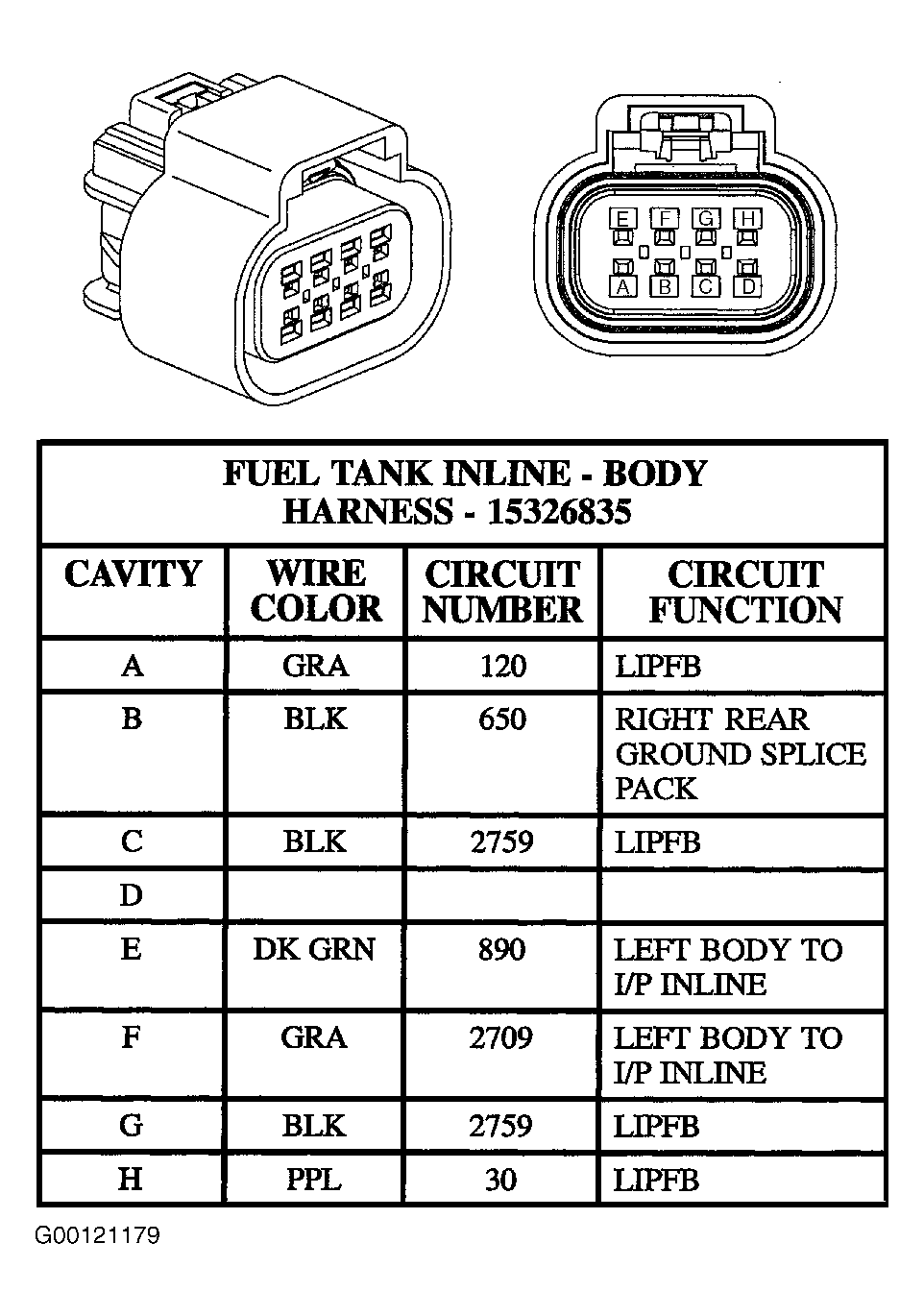

Fig 13: Identifying Fuel Tank In-Line Connector Terminals
Courtesy of GENERAL MOTORS CORP.

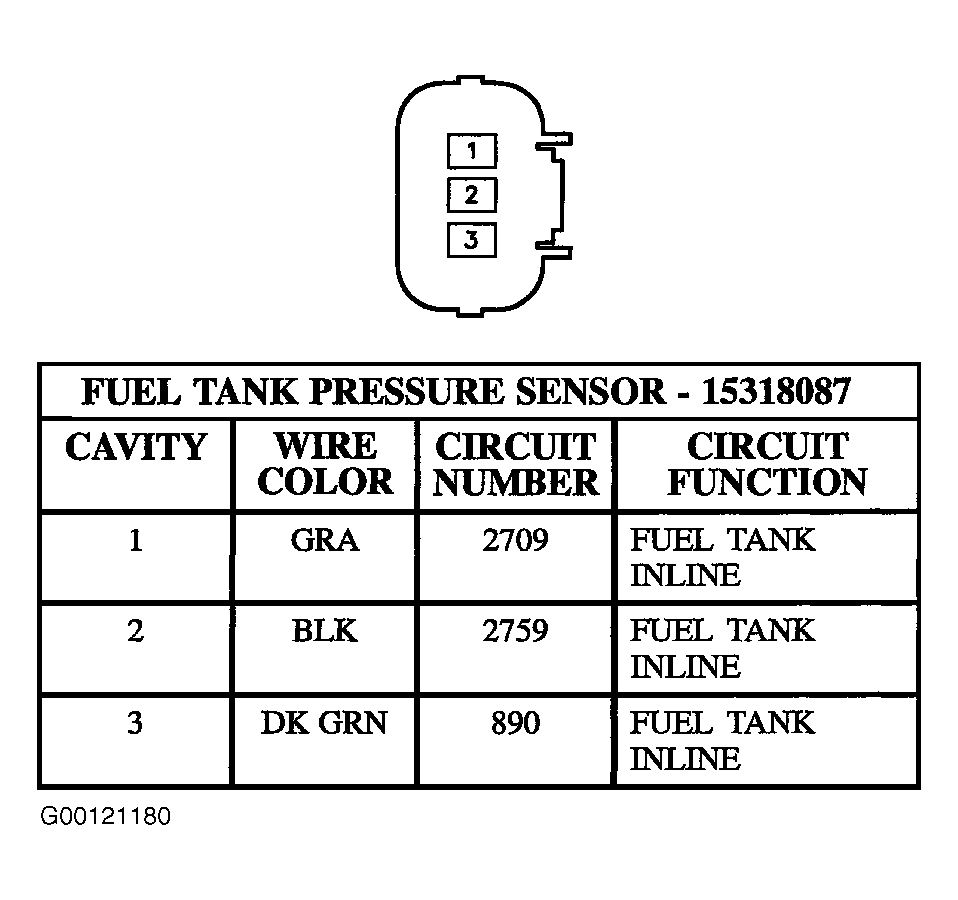

Fig 14: Identifying FTP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

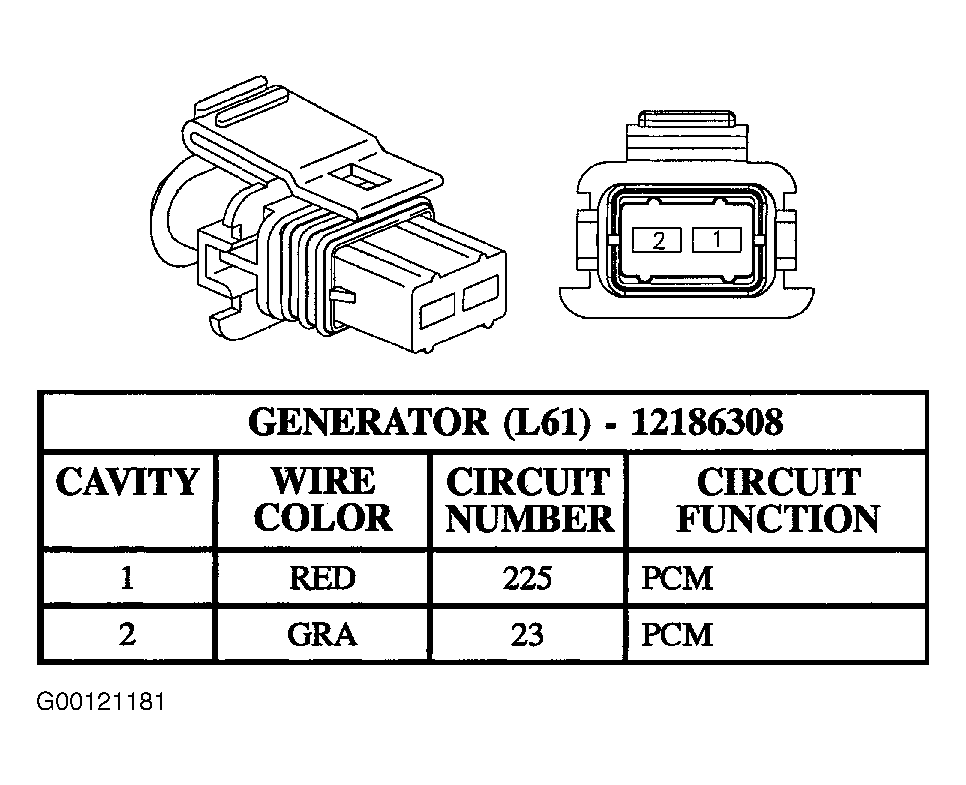

Fig 15: Identifying Generator Connector Terminals
Courtesy of GENERAL MOTORS CORP.

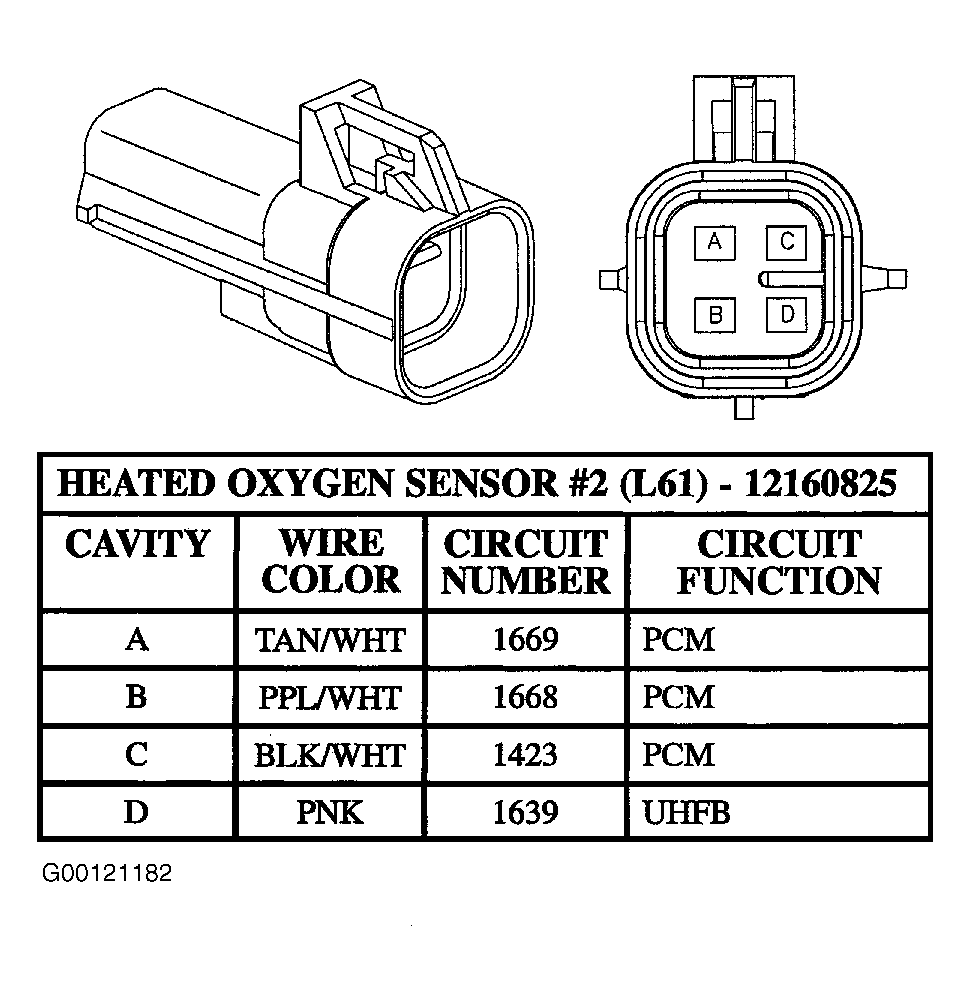

Fig 16: Identifying Heated Oxygen Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

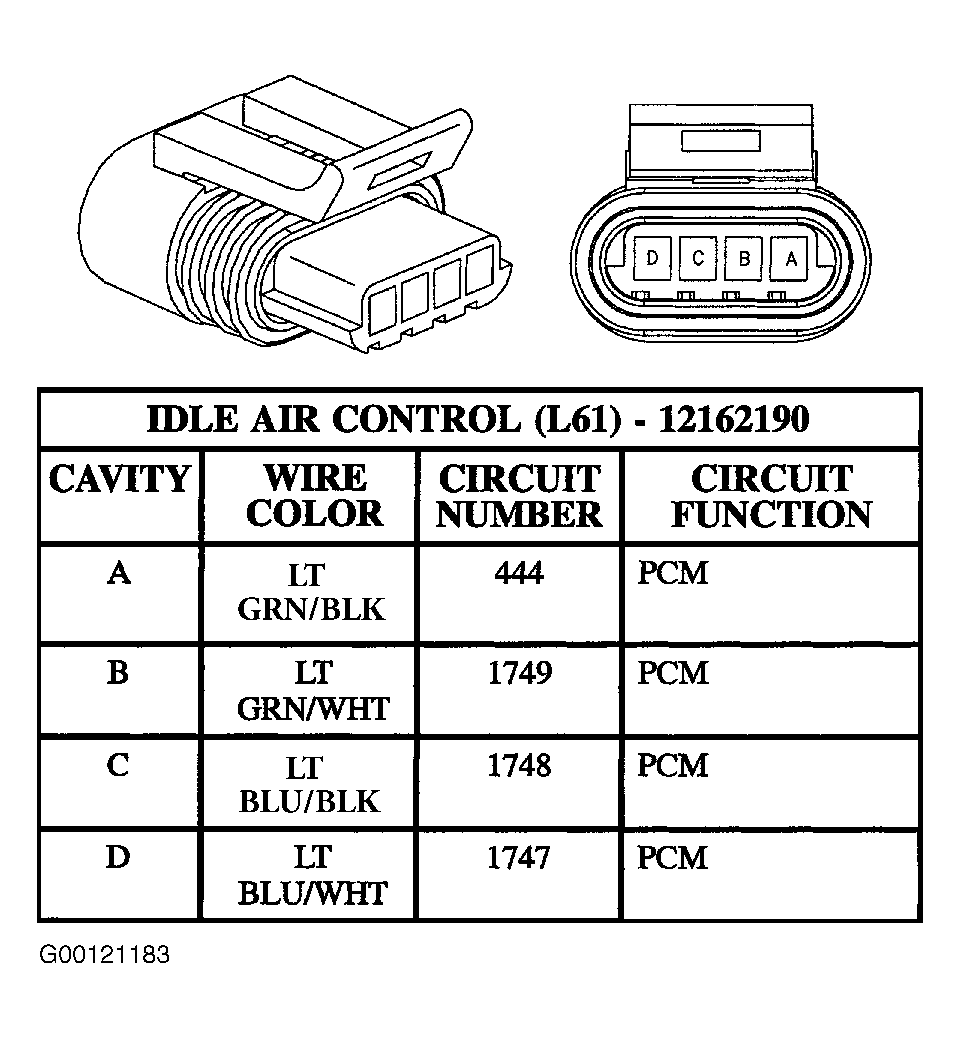

Fig 17: Identifying IAC Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

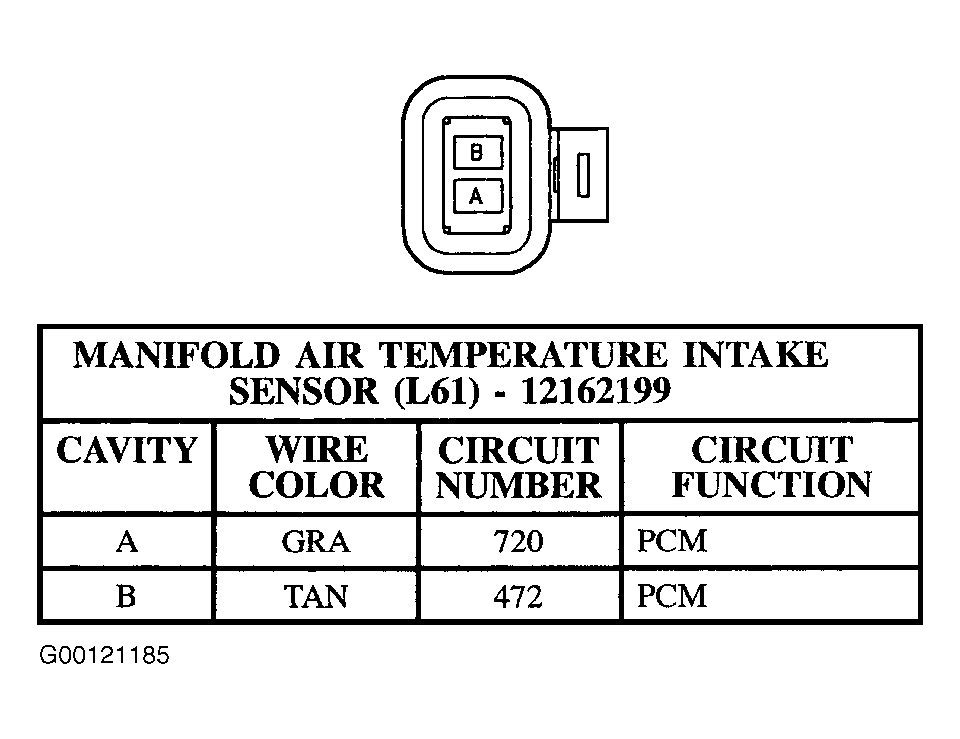

Fig 18: Identifying IAT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

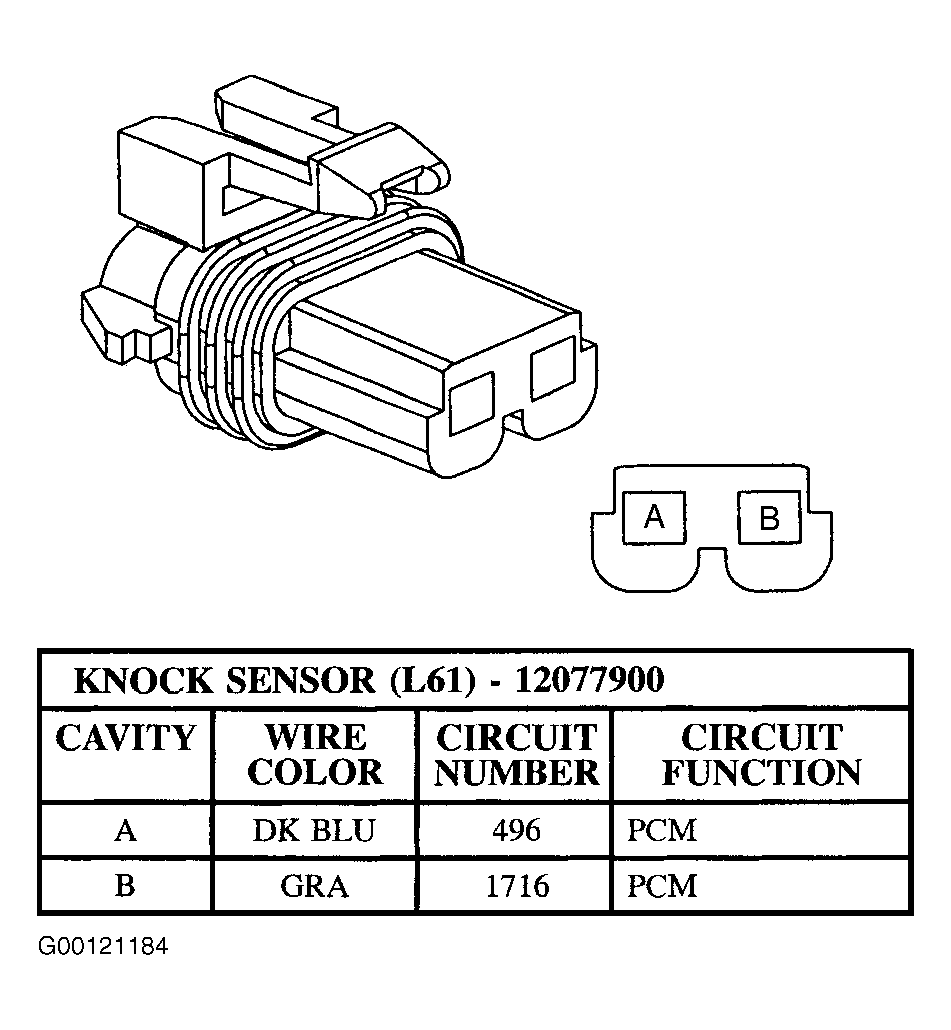

Fig 19: Identifying Knock Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

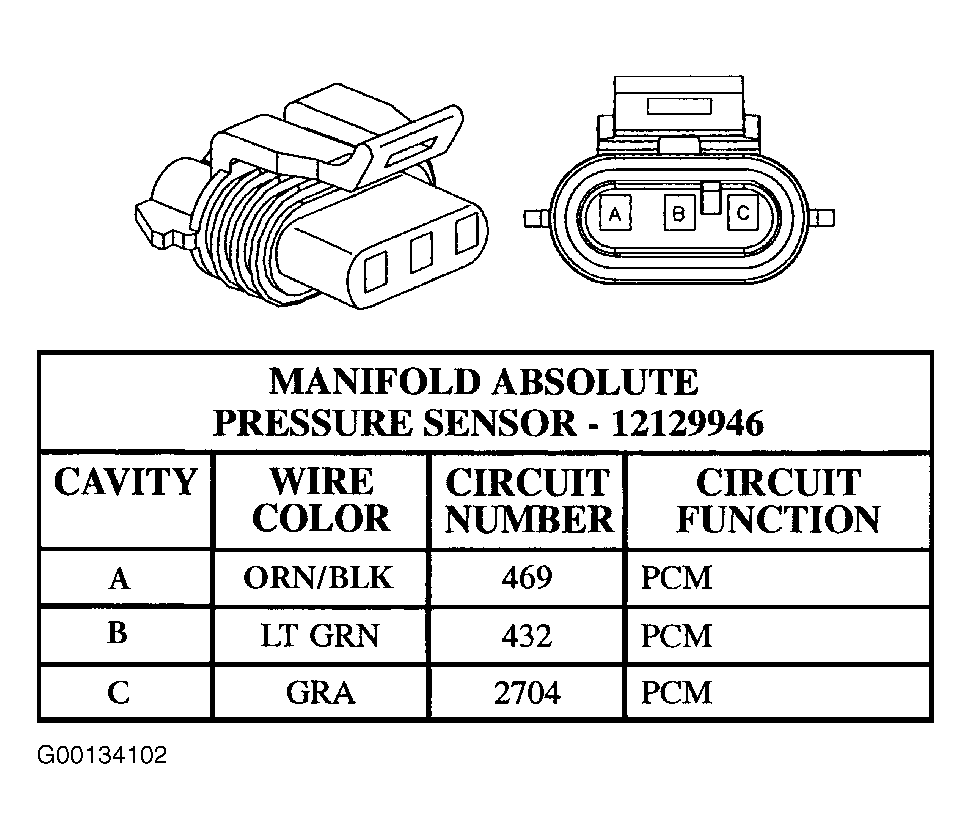

Fig 20: Identifying MAP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

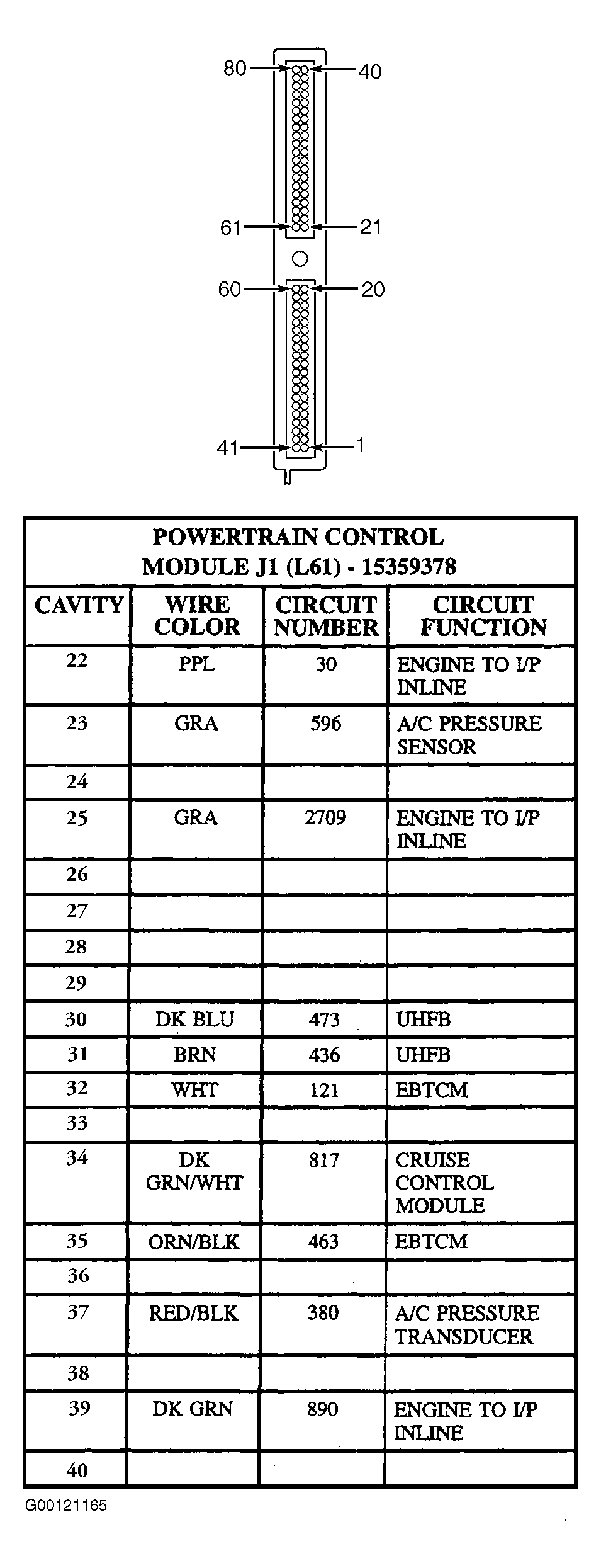

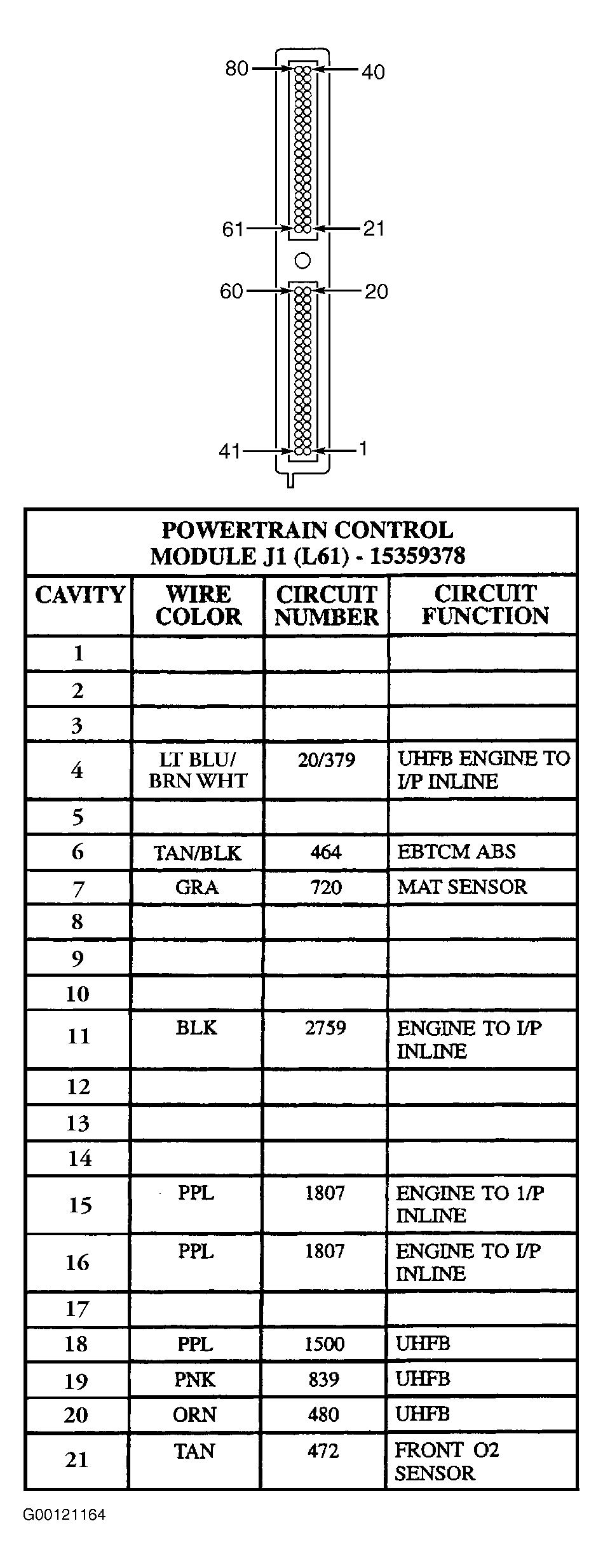

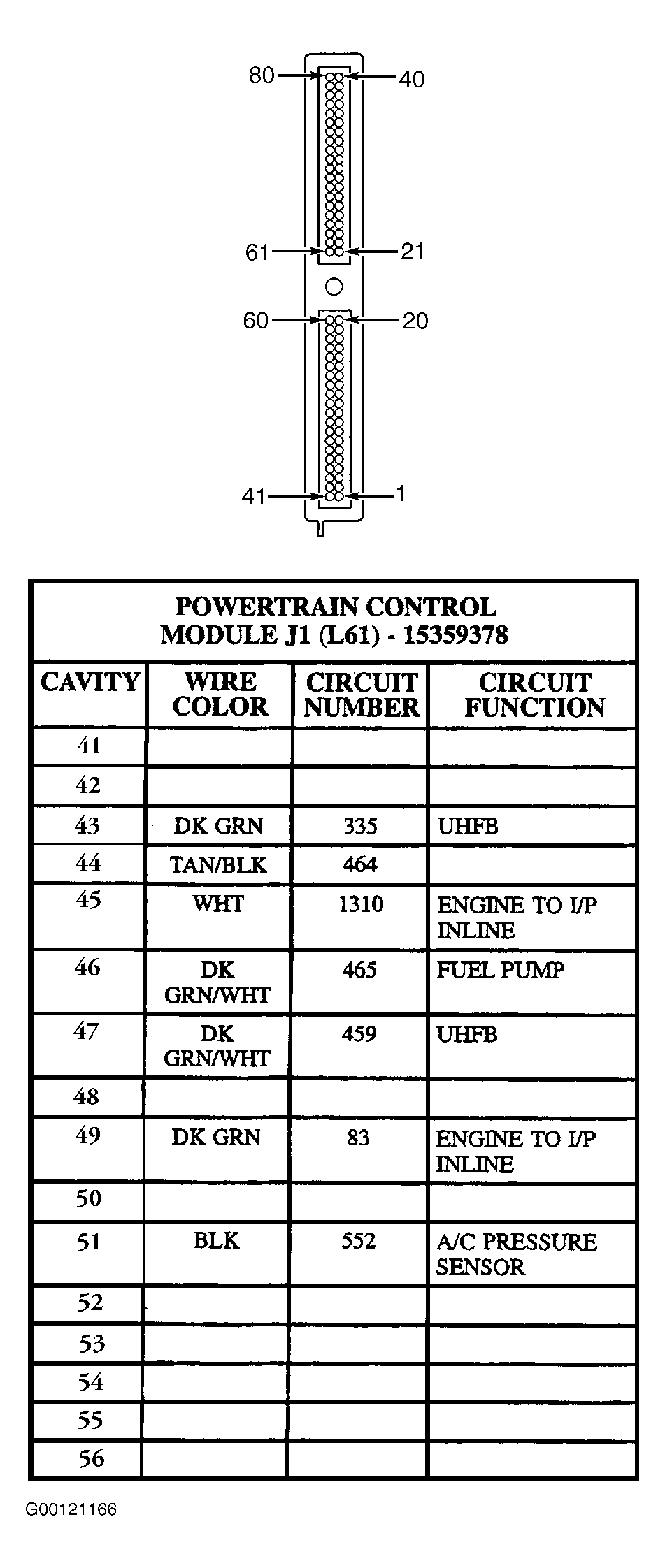

Fig 21: Identifying PCM Connector J1 (Blue) Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 22: Identifying PCM Connector J1 (Blue) Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying PCM Connector J1 (Blue) Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

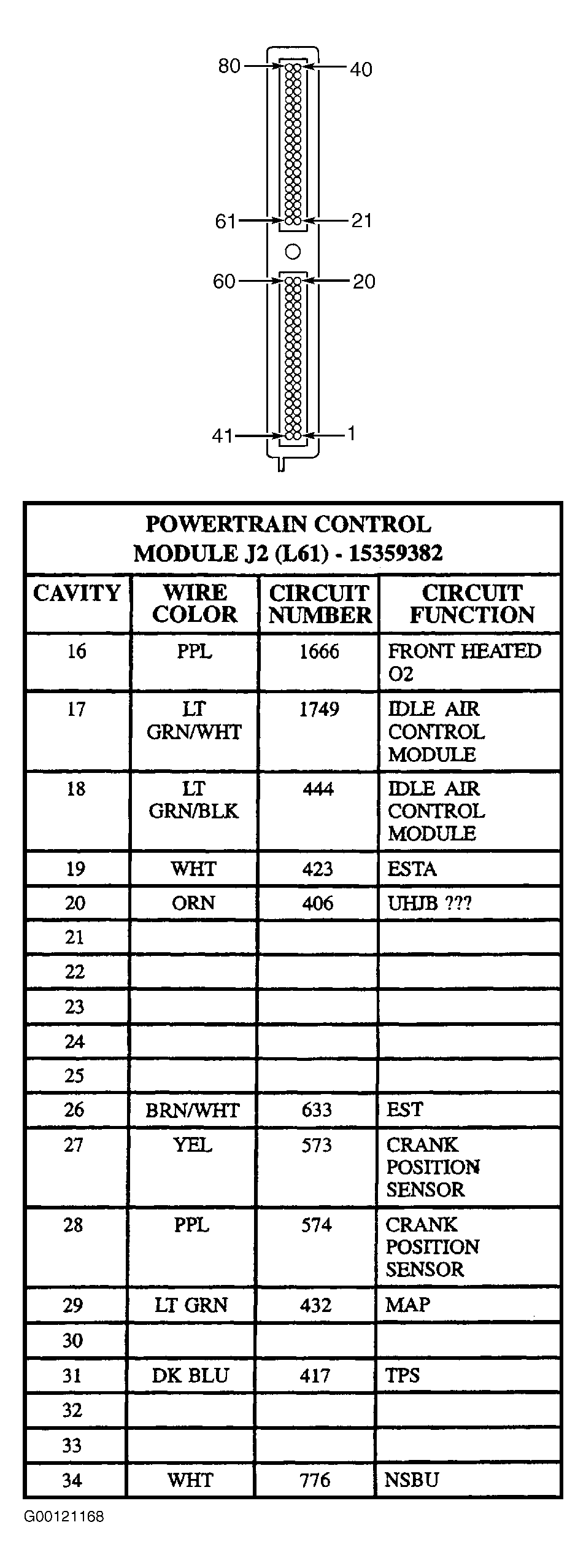

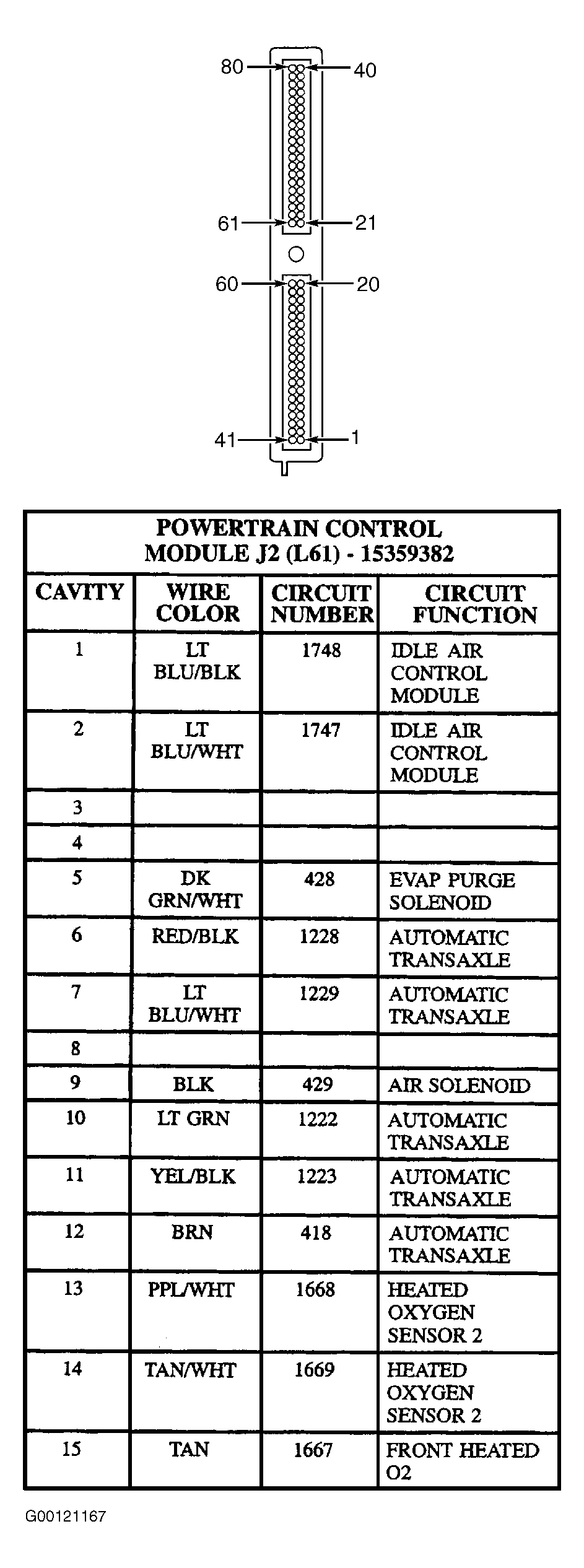

Fig 24: Identifying PCM Connector J2 (Black) Terminal (1 Of 4)
Courtesy of GENERAL MOTORS CORP.

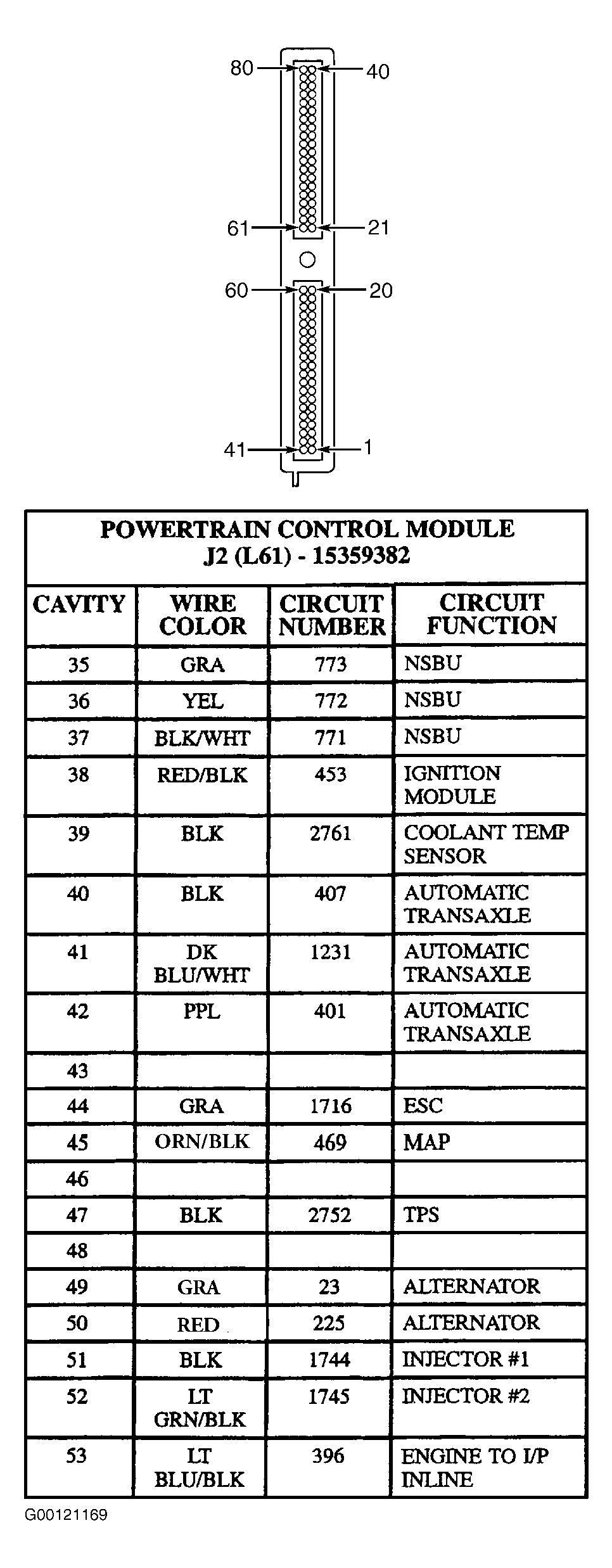

Fig 25: Identifying PCM Connector J2 (Black) Terminal (2 Of 4)
Courtesy of GENERAL MOTORS CORP.

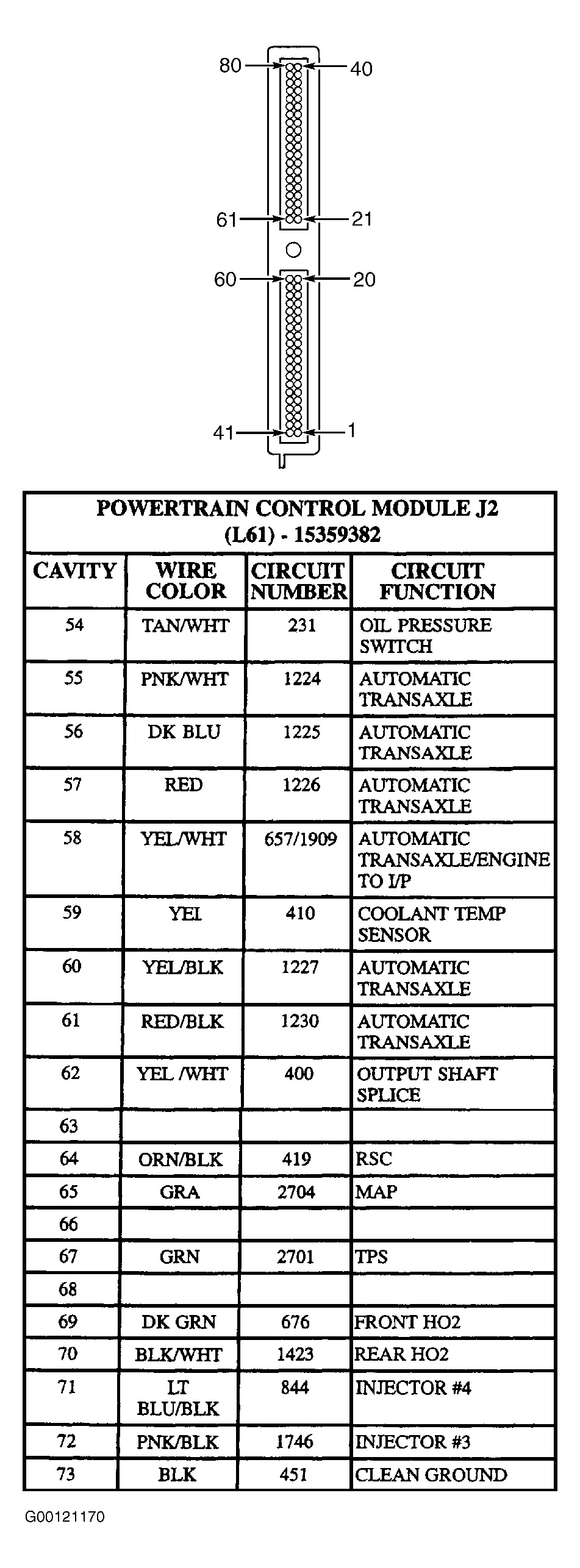

Fig 26: Identifying PCM Connector J2 (Black) Terminal (3 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 27: Identifying PCM Connector J2 (Black) Terminal (4 Of 4)
Courtesy of GENERAL MOTORS CORP.

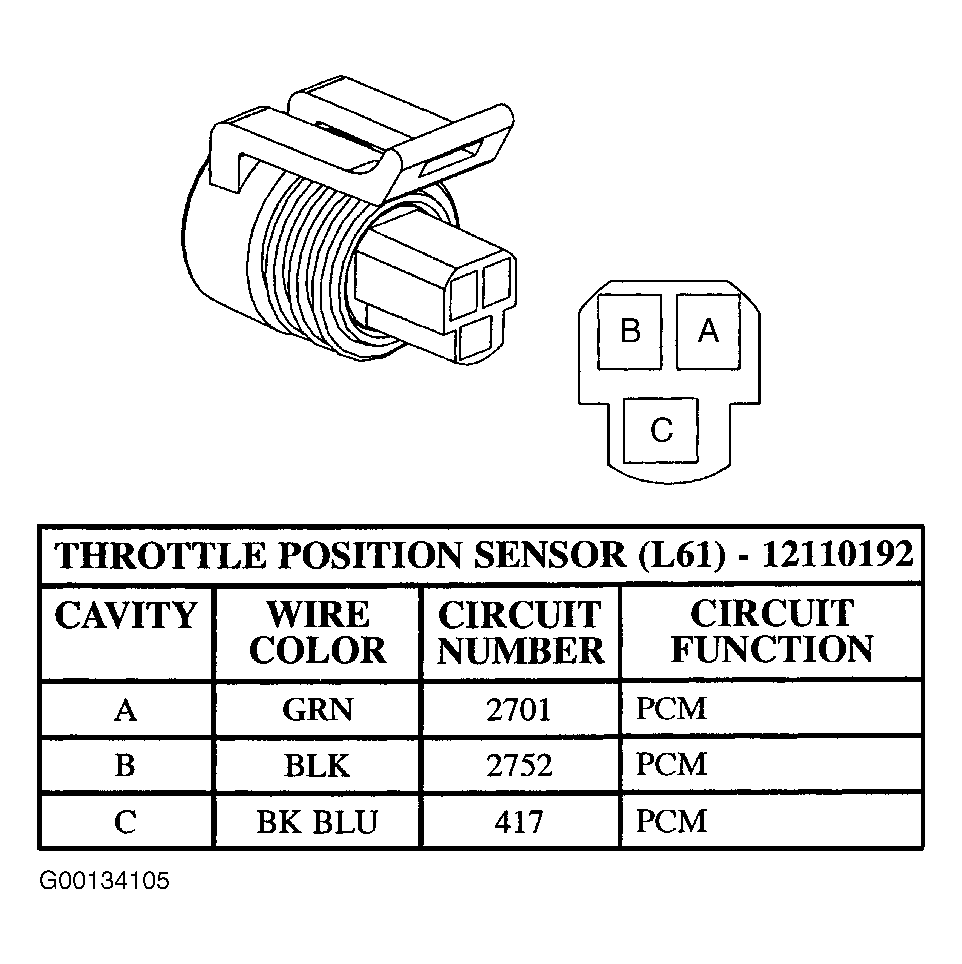

Fig 28: Identifying TP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

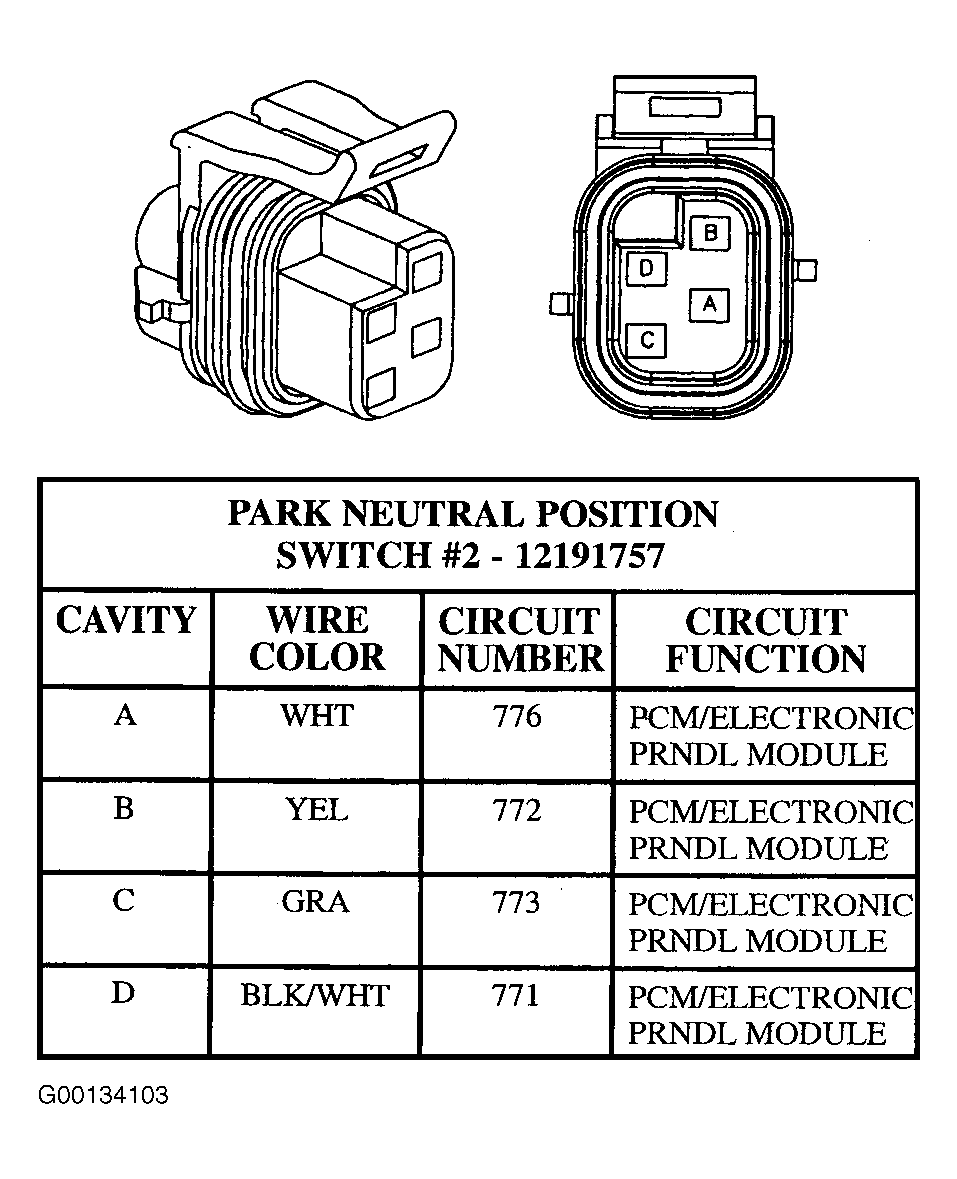

Fig 29: Identifying Transmission Range Switch 4-Pin Connector Terminals
Courtesy of GENERAL MOTORS CORP.

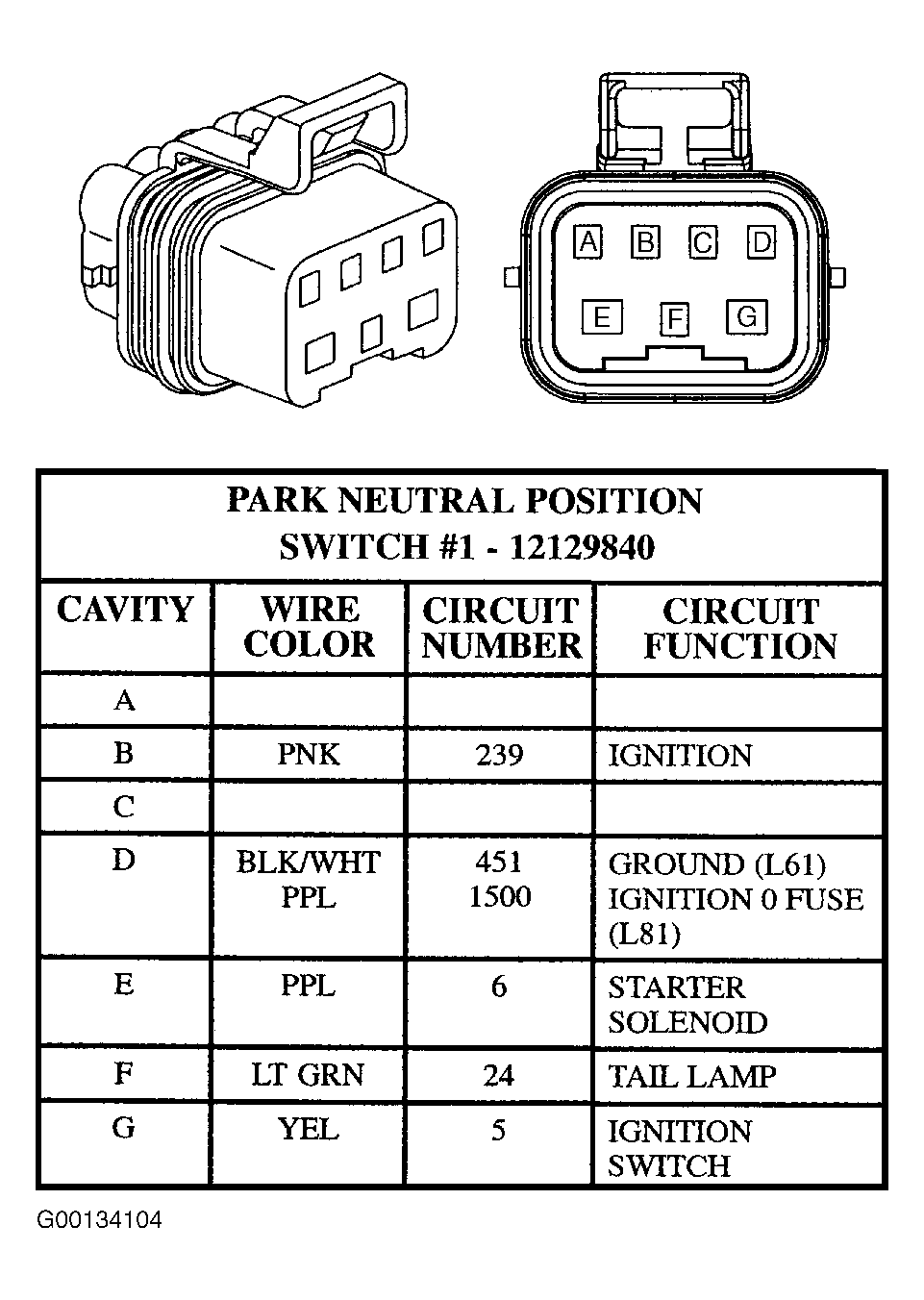

Fig 30: Identifying Transmission Range Switch 7-Pin Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 31: Identifying Vehicle Speed Signal Conditioner Module Connector Terminals
Courtesy of GENERAL MOTORS CORP.
