Celica All-Trac
>>
Repair and Diagnosis
>>
Engine Performance
>>
System
>>
Computer Control System
>>
Operation
>>
Component Locations
Component Locations

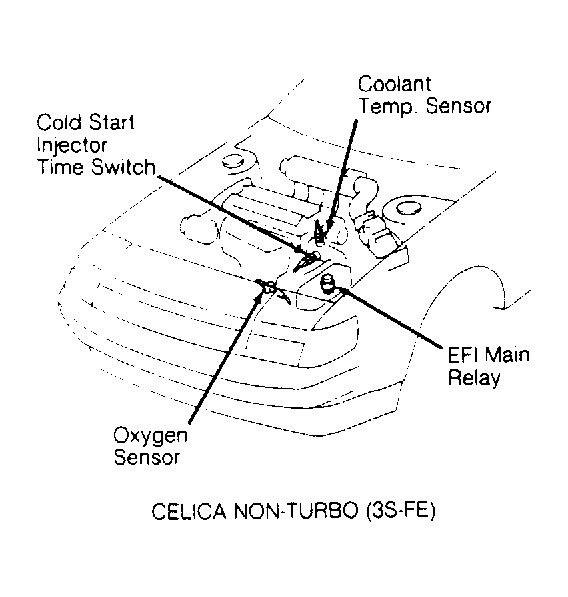

Fig 1: Non-Turbo 3S-FE TCCS Component Locations
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

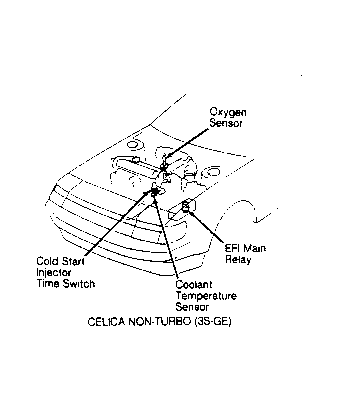

Fig 2: Non-Turbo 3S-GE TCCS Component Locations
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

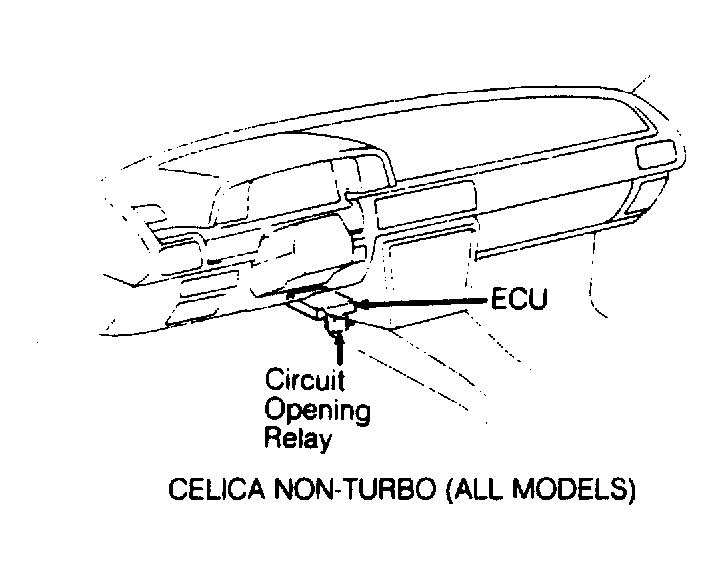

Fig 3: Non-Turbo TCCS Component Locations
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

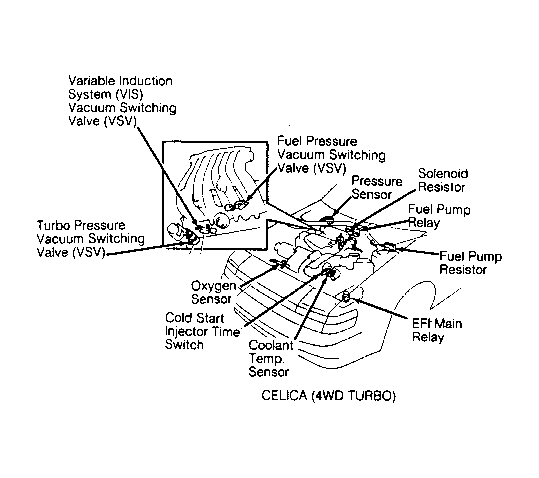

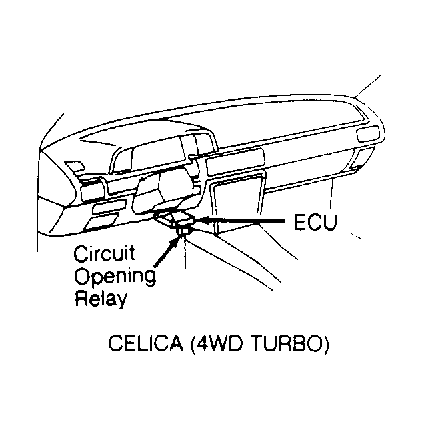

Fig 4: 4WD Turbo (1 of 2) TCCS Component Locations
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 5: 4WD Turbo (2 of 2) TCCS Component Locations
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

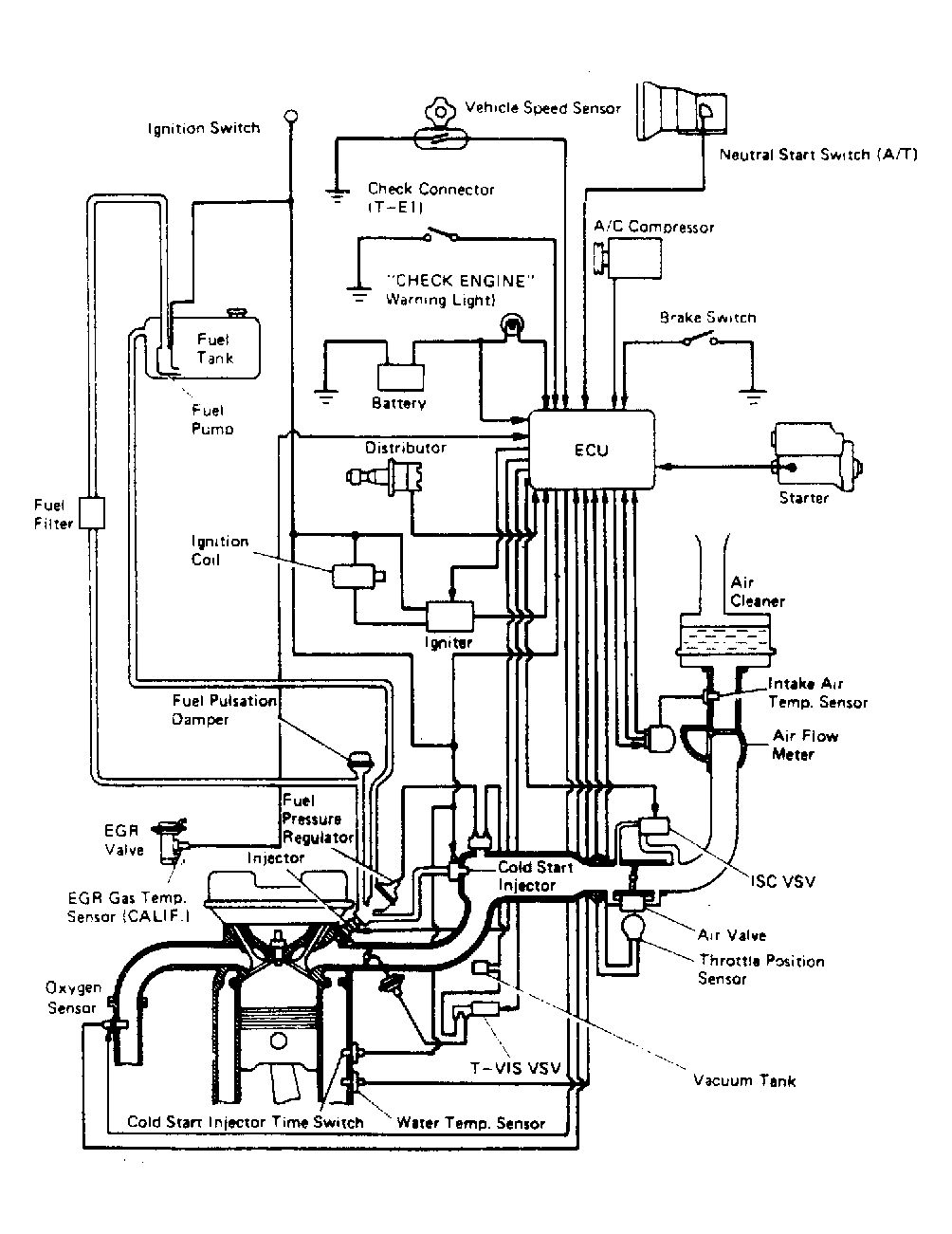

Fig 6: 3S-FE 2WD Computer Control System
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 7: 3S-GE Computer Control System
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 8: 4WD Computer Control System
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
