Celica All-Trac
>>
Repair and Diagnosis
>>
Engine Performance
>>
System
>>
Computer Control System
>>
System Testing
>>
No. 12 Test, Injector Circuit Test
No. 12 Test, Injector Circuit Test

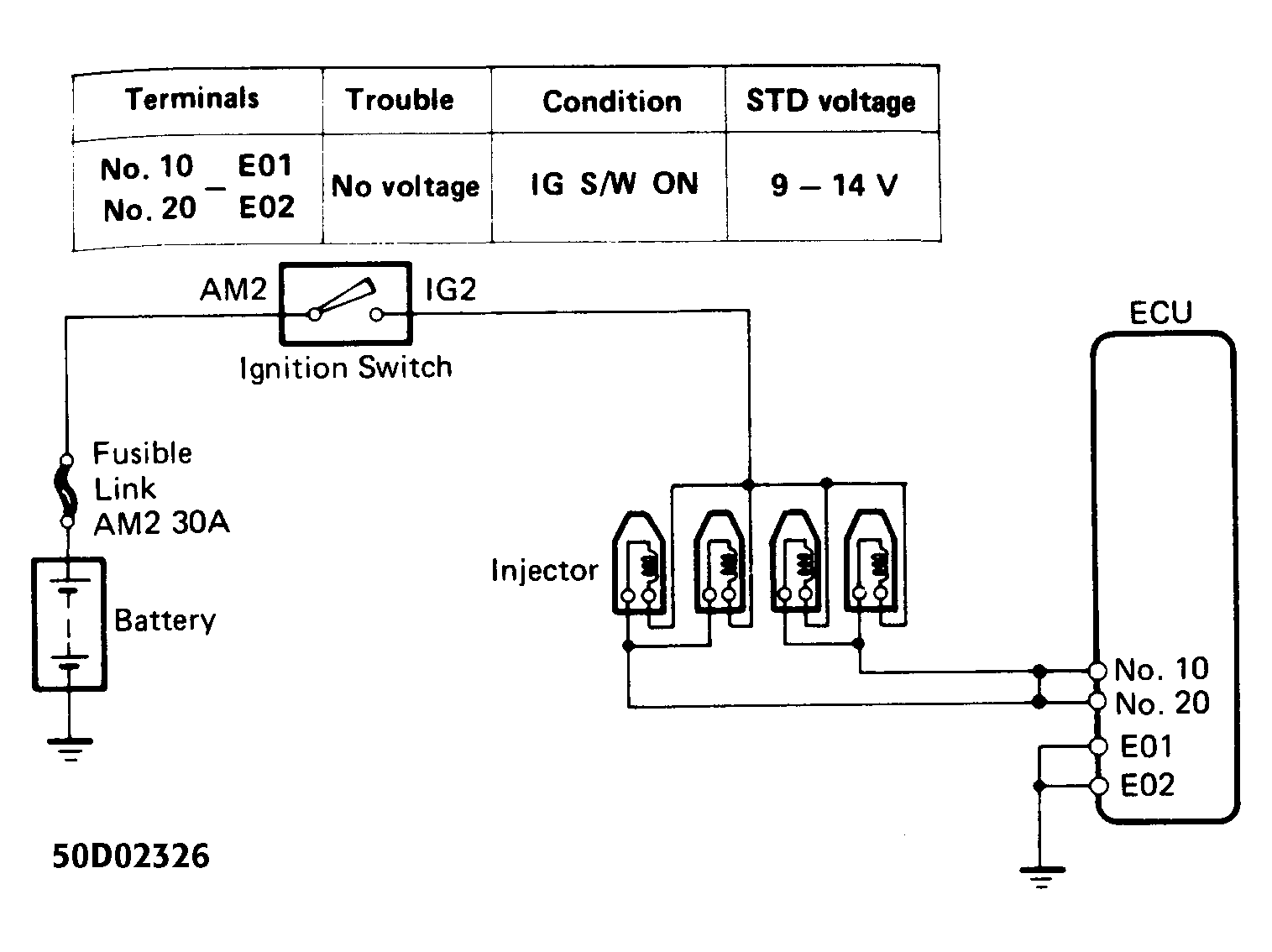

Fig 1: 2WD (W/3S-FE) No. 12 Test Schematic, Injector Circuit Test
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

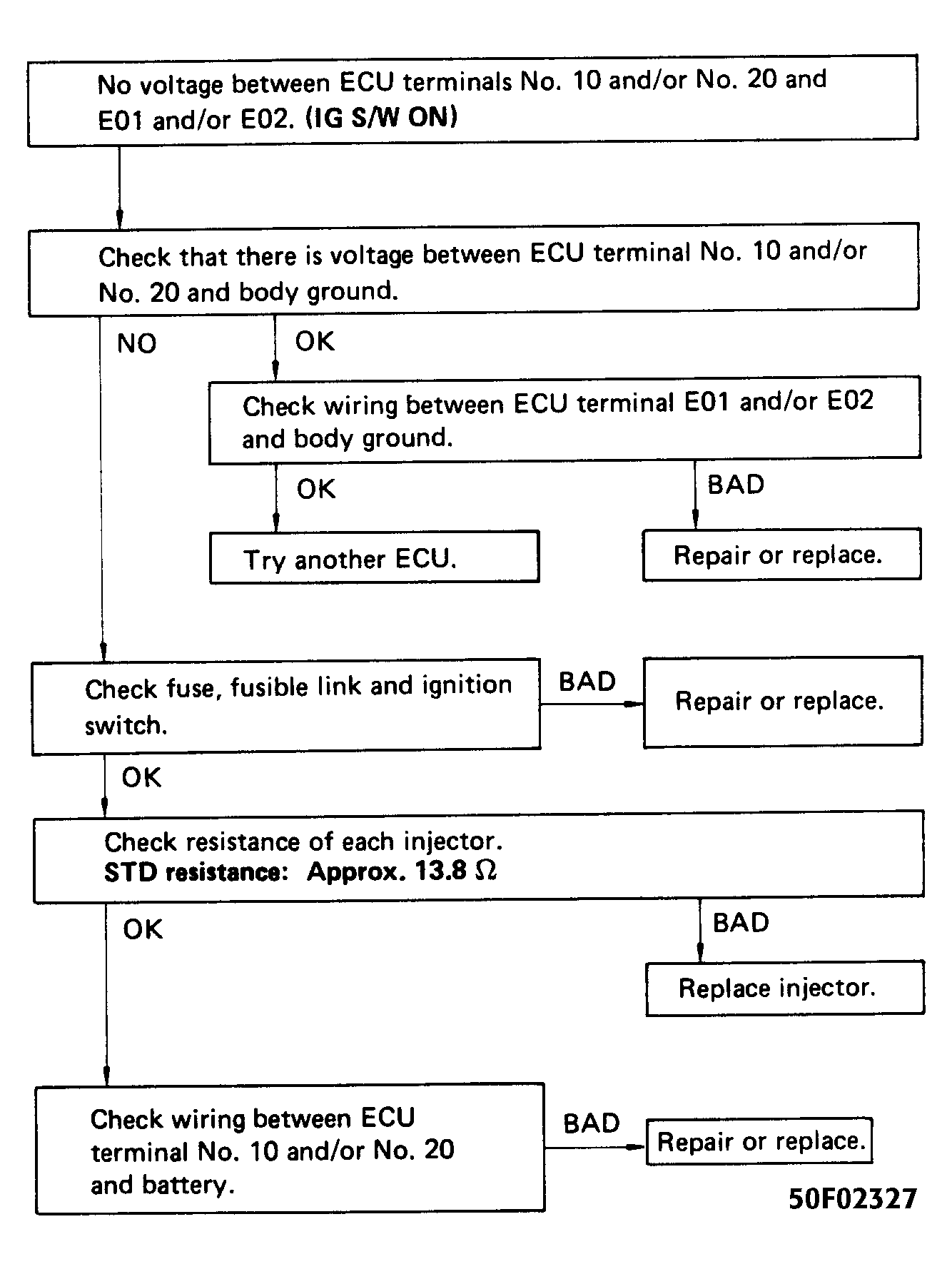

Fig 2: 2WD (W/3S-FE) No. 12 Test Flow Chart, Injector Circuit Test
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

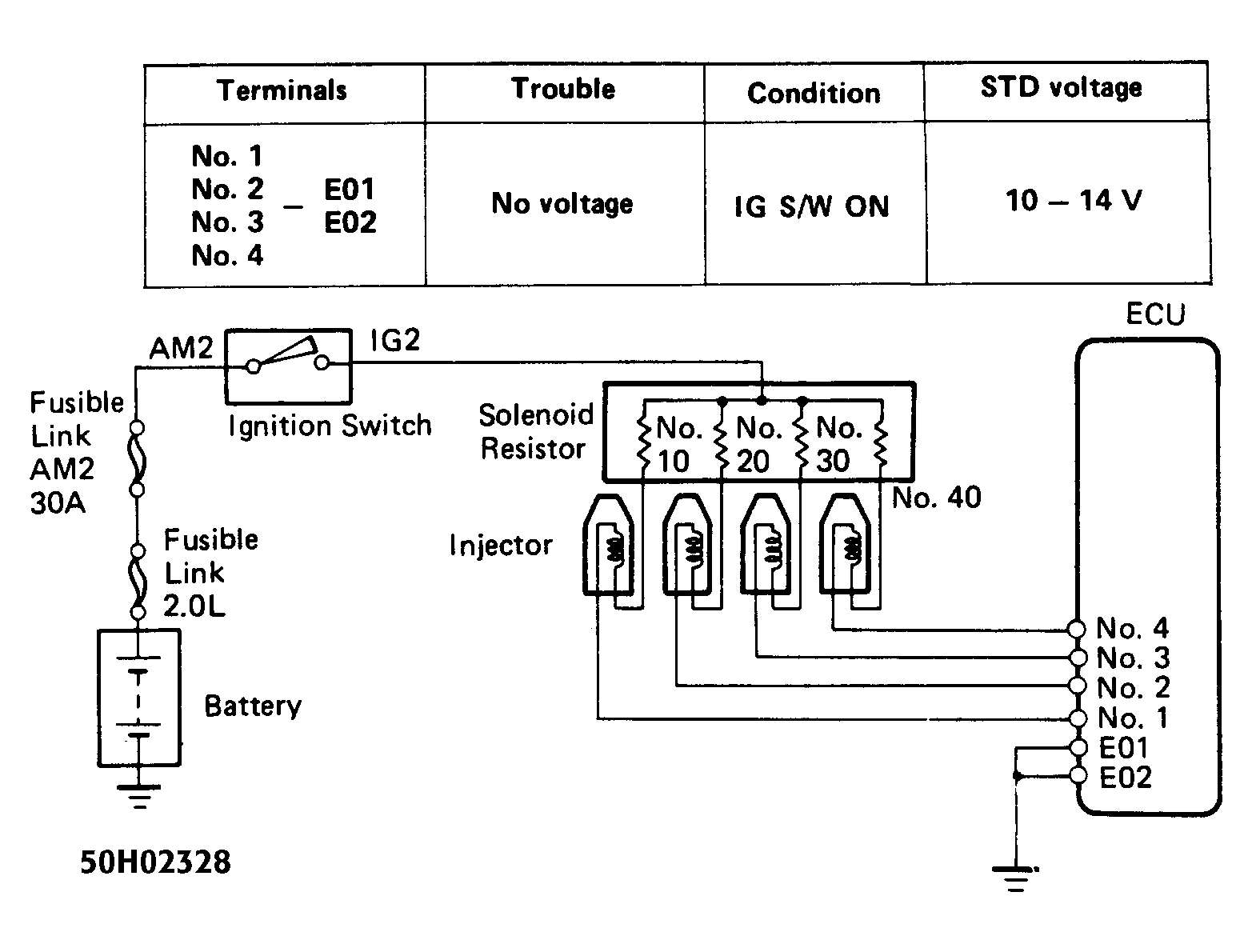

Fig 3: 2WD (W/3S-GE) & 4WD, No. 12 Test Schematic, Inj. Ckt. Test
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

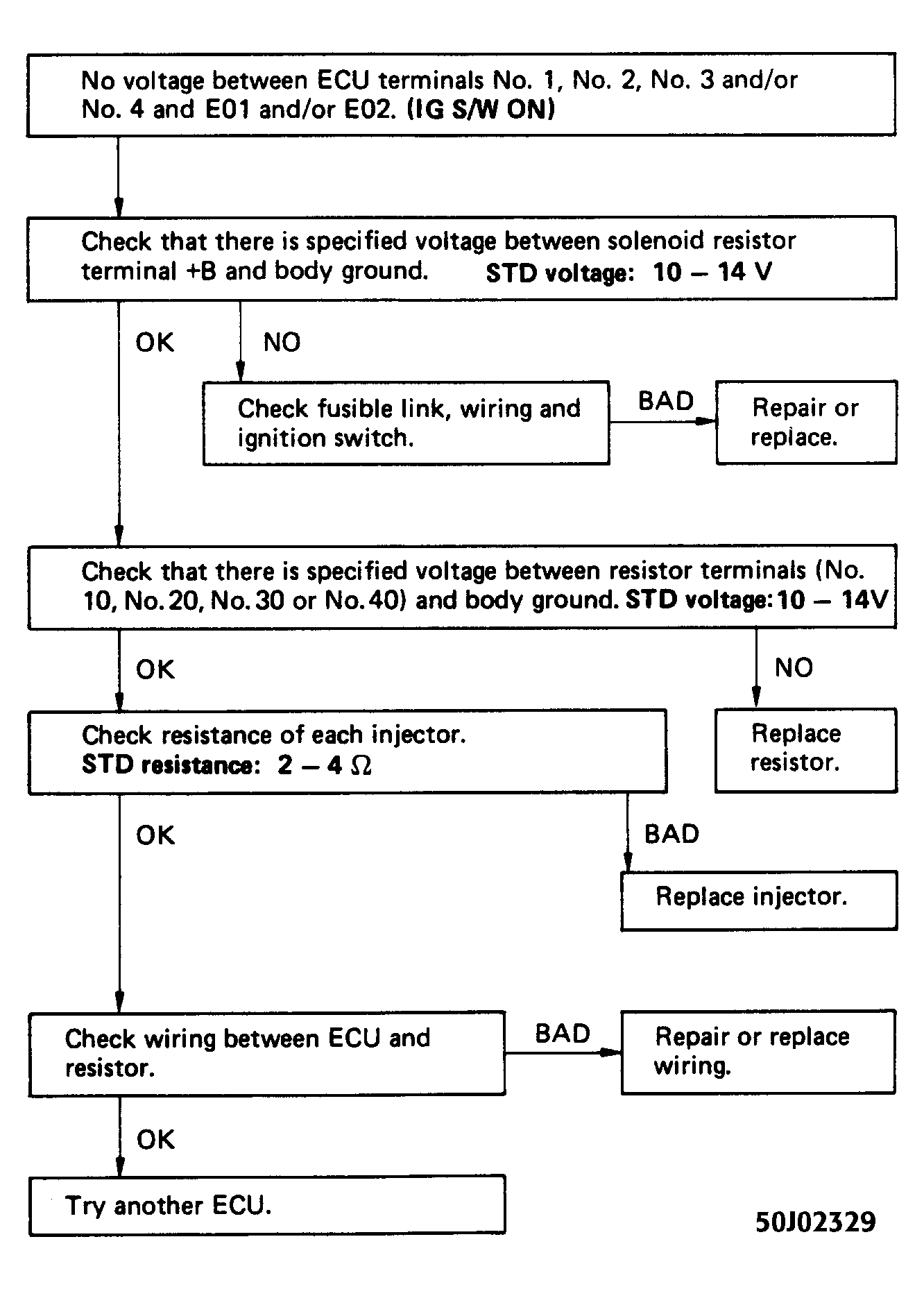

Fig 4: 2WD (W/3S-GE) & 4WD, No. 12 Test Flow Chart, Inj. Ckt. Test
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

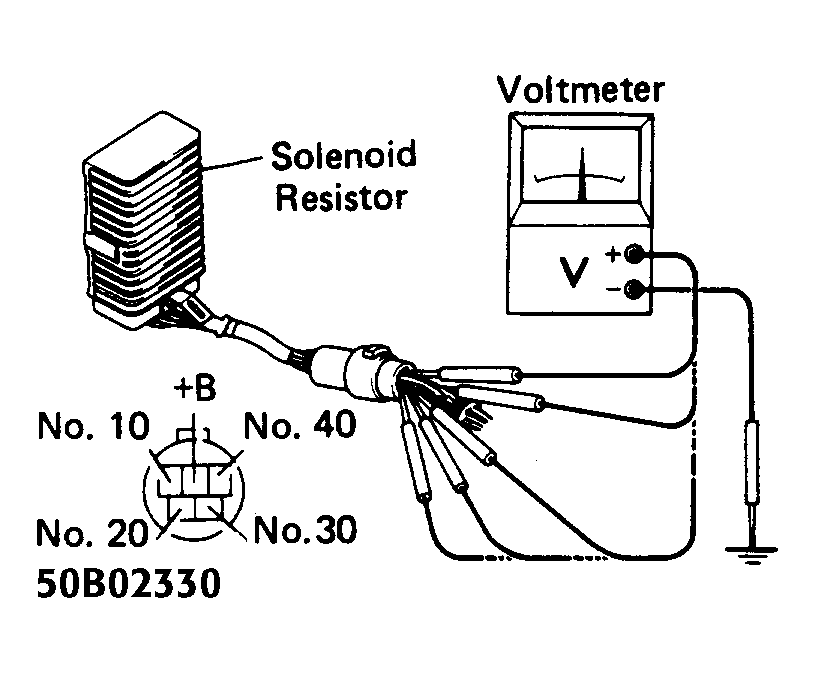

Fig 5: 2WD (W/3S-GE) & 4WD, No. 12 Test, Voltage Between Resistor Terminals Check
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
