No. 8 Test, Code 41, Throttle Position Sensor Signal

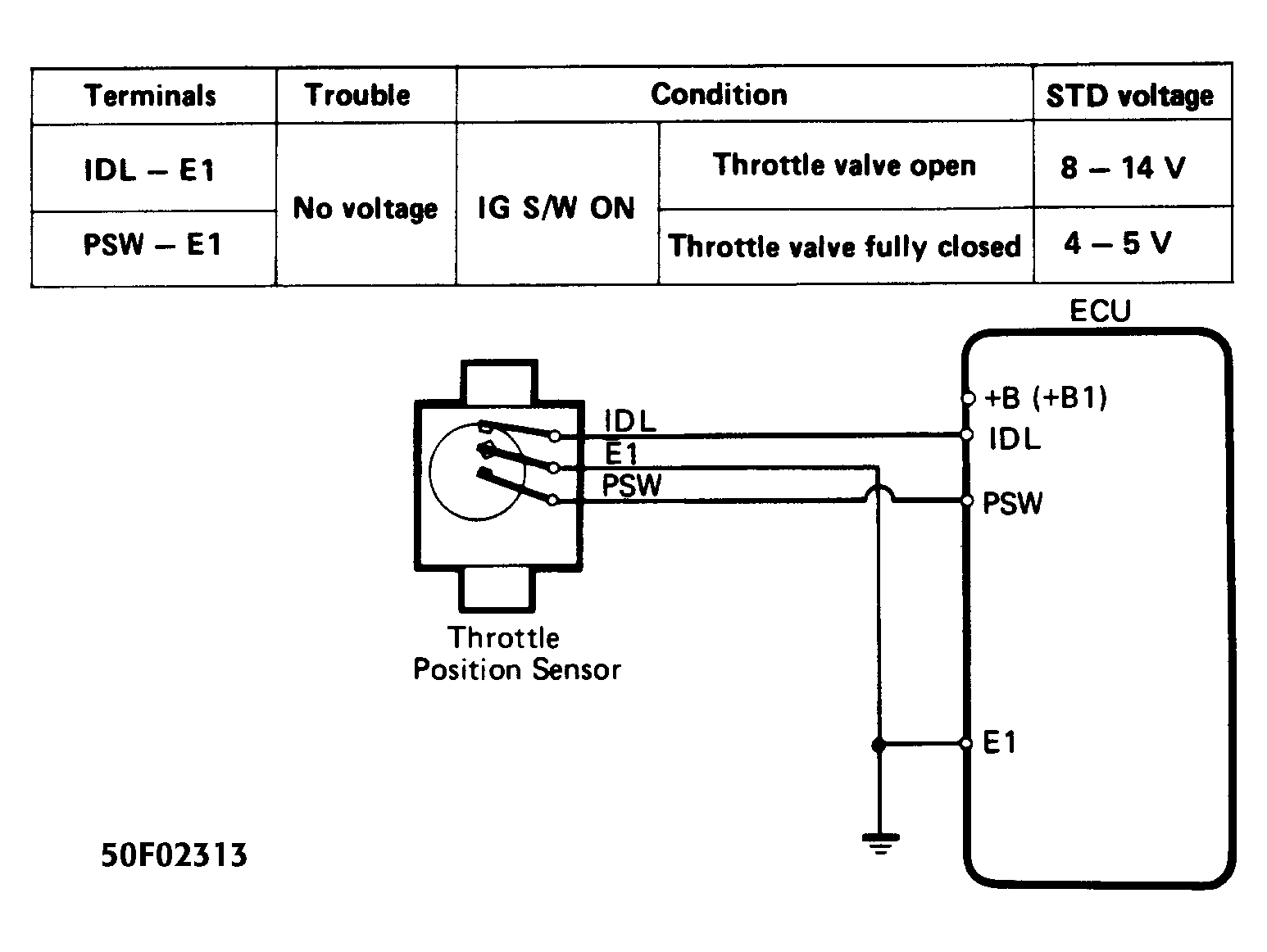

Fig 1: 2WD (W/3S-FE) No. 8 Test, Code 41 Schematic, TPS Sens. Sig.
G50F02313Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

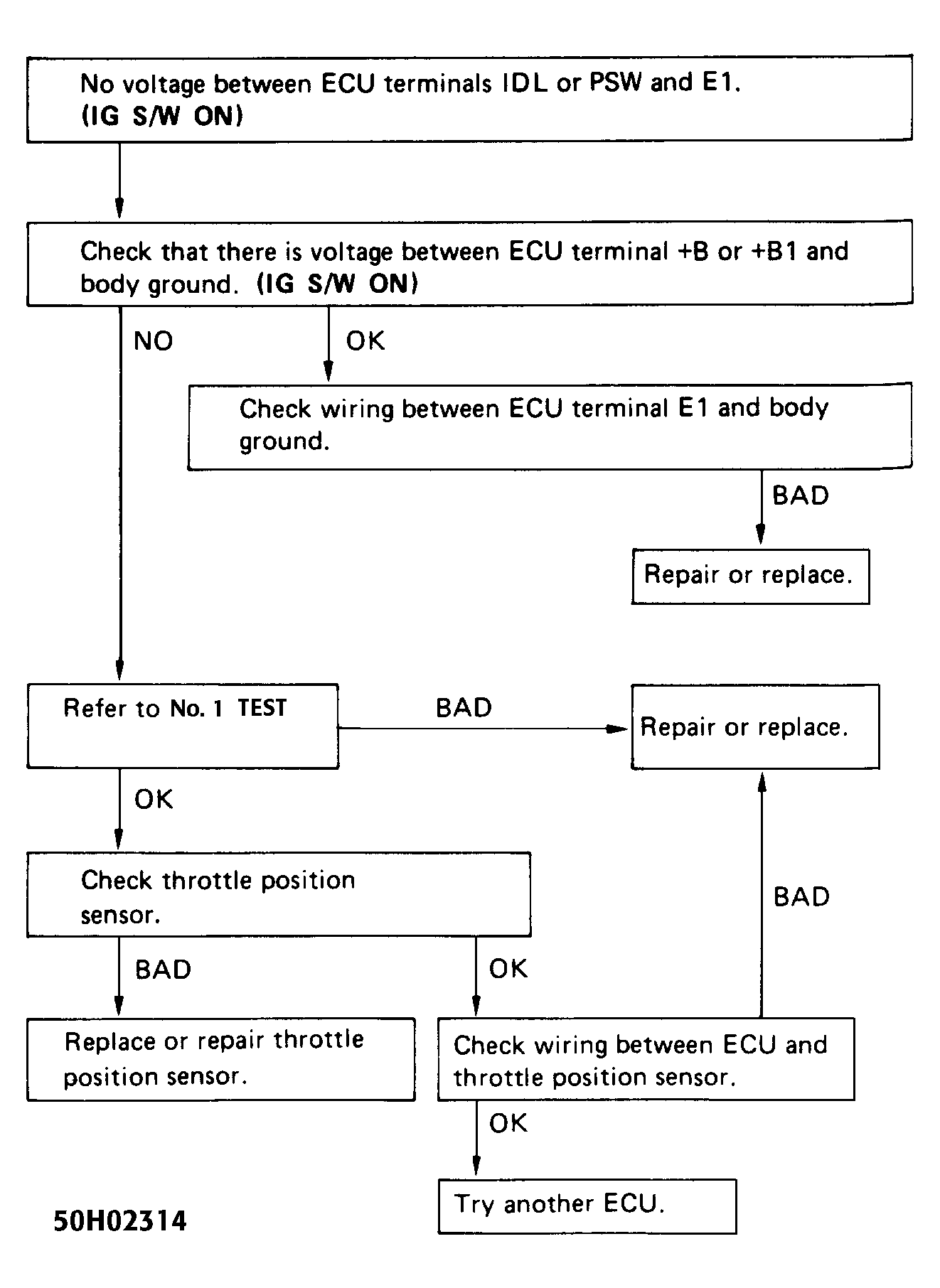

Fig 2: 2WD (W/3S-FE) No. 8 Test, Code 41 Flow Chart, TPS Sens. Sig.
G50H02314Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

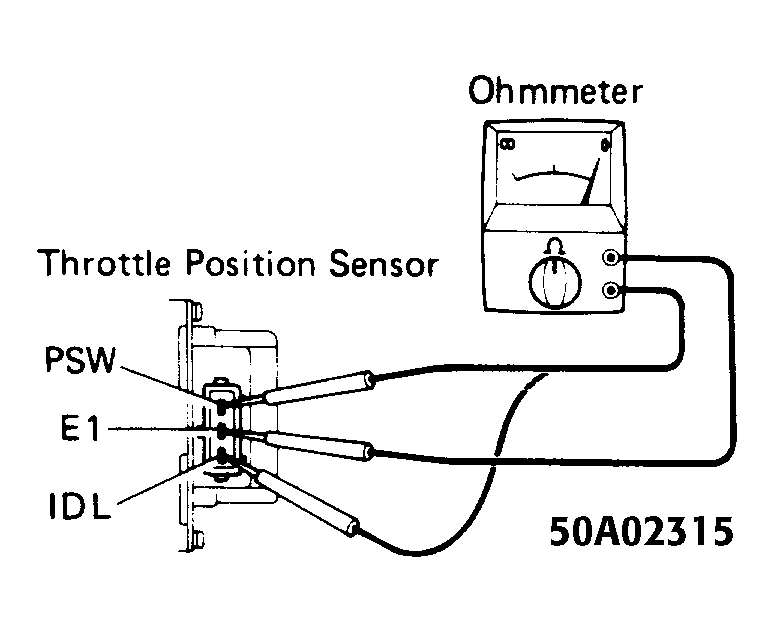

Fig 3: 2WD (W/3S-FE) No. 8 Test, Code 41, TPS Sensor Signal Check
G50A02315Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

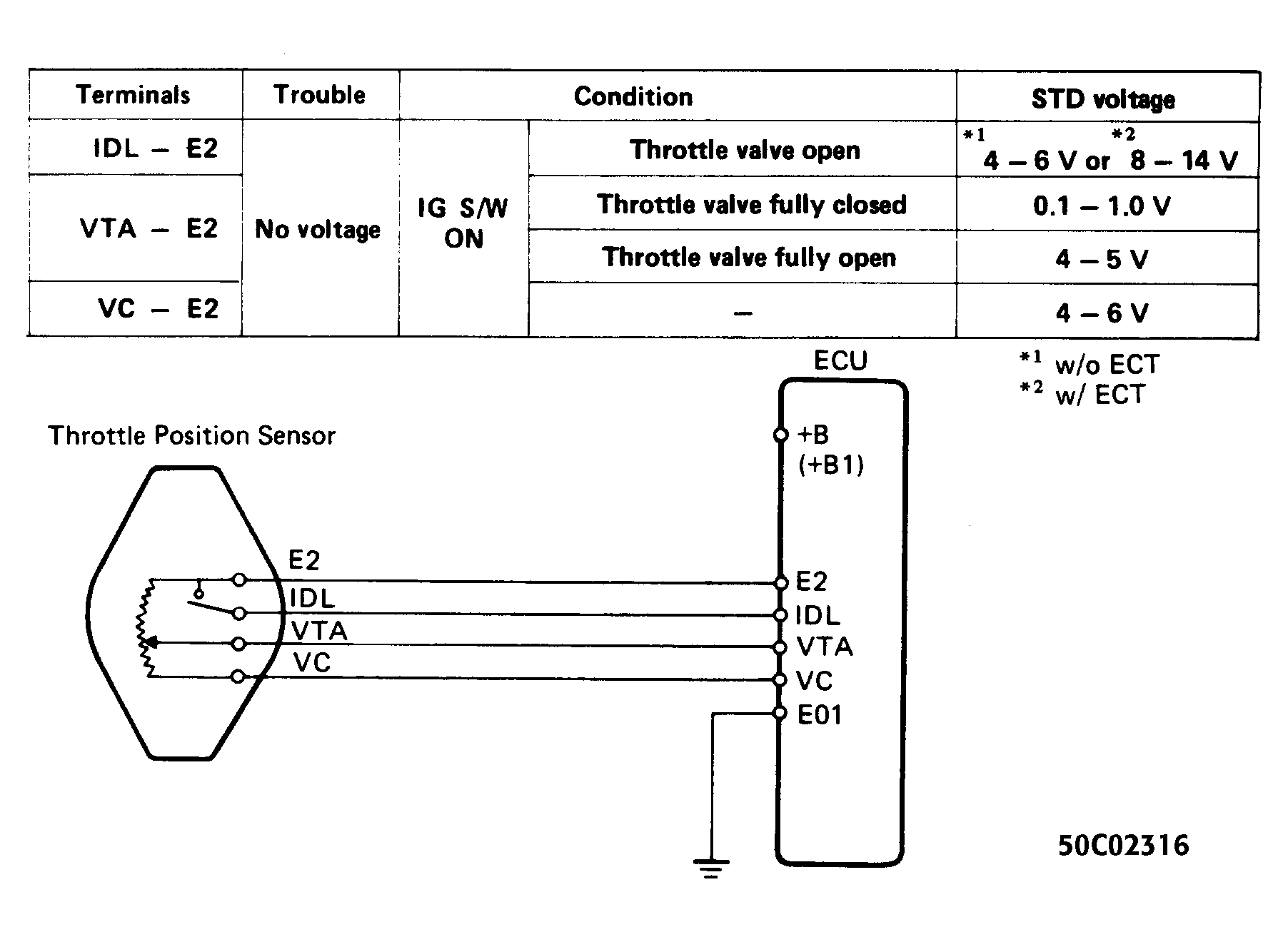

Fig 4: 2WD (W/3S-GE) & 4WD, No. 8 Test, Code 41 Schematic, TPS Sens Signal
G50C02316Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

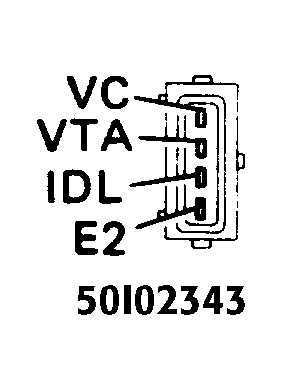

Fig 5: 2WD (W/3S-GE) & 4WD, TPS Sens. Connector
G50I02343Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 6: 2WD (W/3S-GE) & 4WD, Flow Chart (1 of 3) No. 8 Test, Code 41 TPS Sensor Signal
G50E02317Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

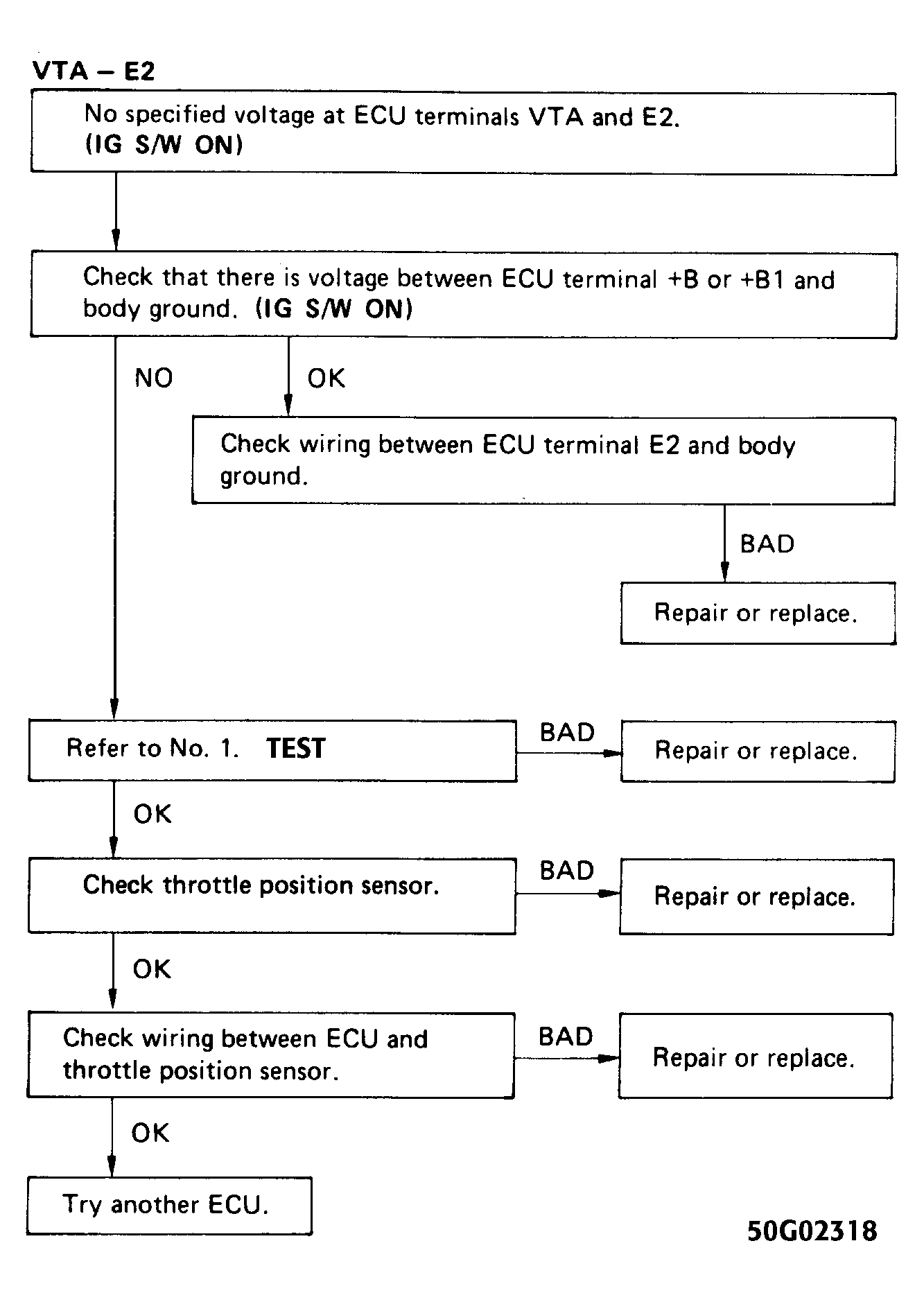

Fig 7: 2WD (W/3S-GE) & 4WD, Flow Chart (2 of 3) No. 8 Test, Code 41 TPS Sensor Signal
G50G02318Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

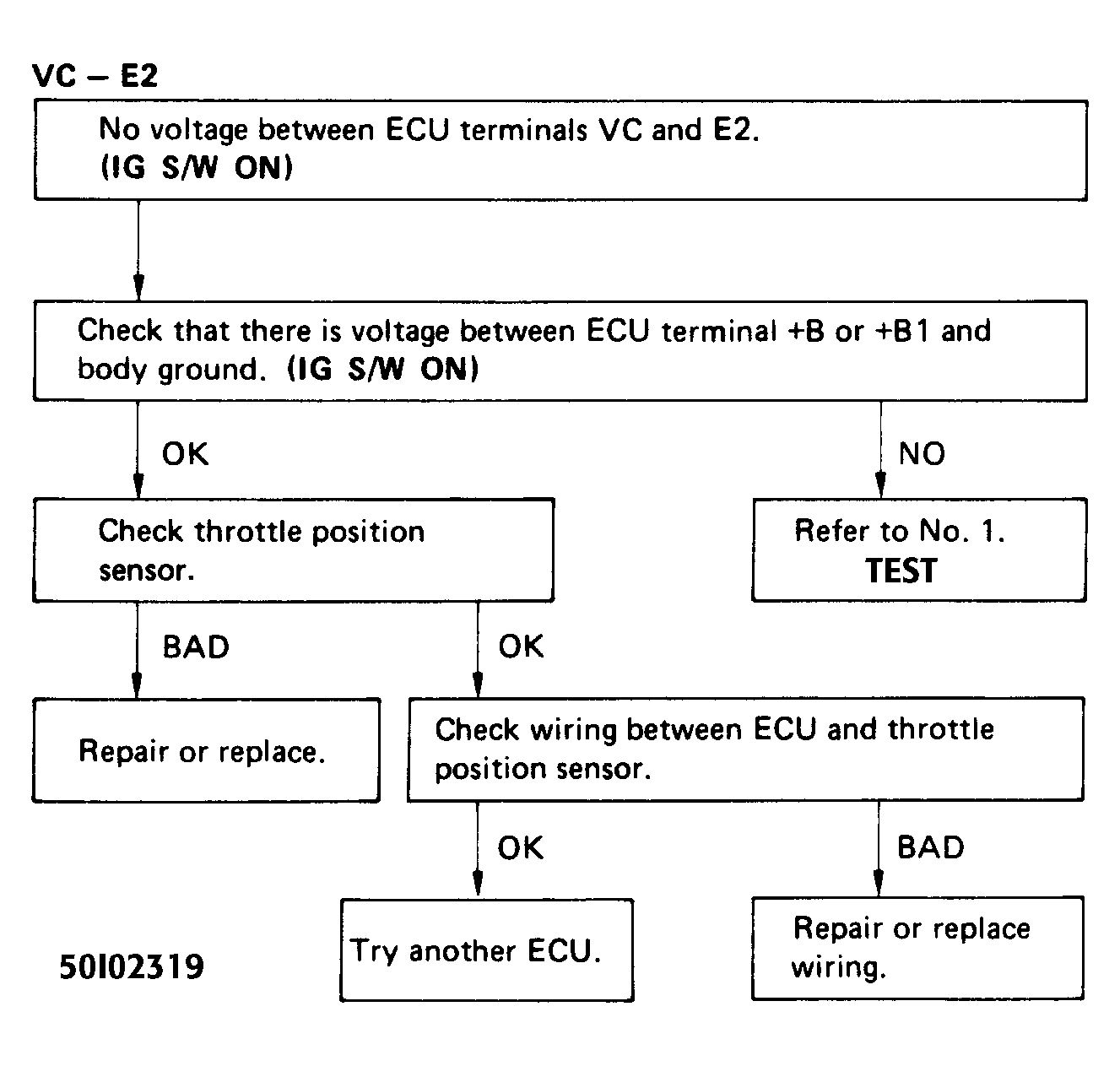

Fig 8: 2WD (W/3S-GE) & 4WD, Flow Chart (3 of 3) No. 8 Test, Code 41 TPS Sensor Signal
G50I02319Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
