Driver's Switch

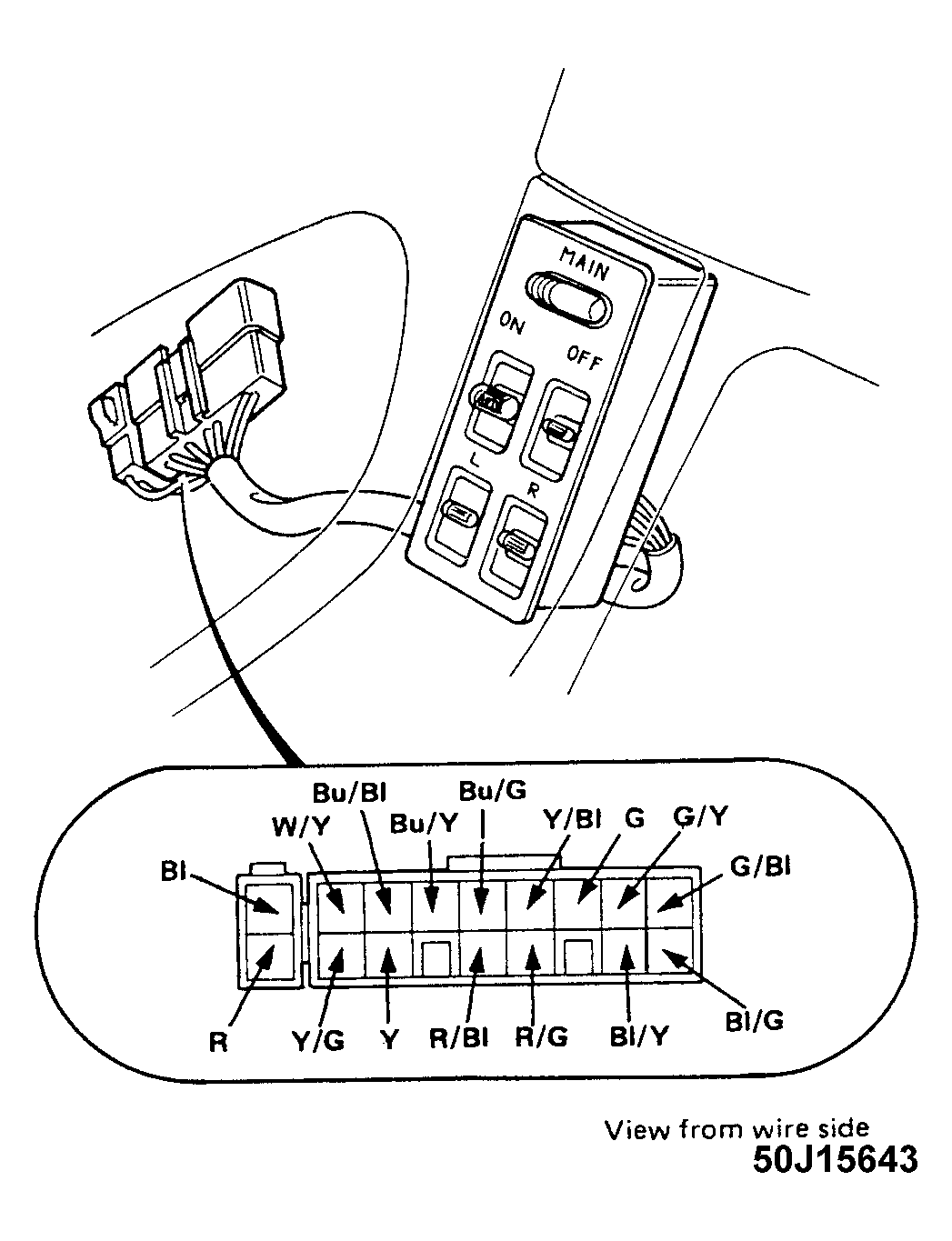

Remove door trim panel. Check for continuity between specified switch terminals with switch in each position. See Fig 1 .
POWER WINDOW DRIVER'S SWITCH TEST
| Position | Main Switch | Pin Continuity | |
|---|---|---|---|
| Switch Light | N/A | Red/Black-Red | |
| Driver's Switch | |||
| Up | N/A | Black/Yellow-White/Yellow | |
| Off | N/A | No Continuity | |
| Down | N/A | White/Yellow-Black/Green | |
| Down (Auto) | N/A | White/Yellow-Black/Green-Red/Green | |
| Right Front Switch | |||
| Up | On | Blue/Black-Blue/Yellow; Black-Blue/Green | |
| Up | Off | Blue/Black-Blue/Yellow | |
| Off | On | Blue/Yellow-Black-Blue/Green | |
| Off | Off | Blue/Yellow-Blue/Green | |
| Down | On | Blue/Black-Blue/Green; Blue/Yellow-Black | |
| Down | Off | Blue/Black-Blue/Green | |
| Right Rear Switch | |||
| Up | On | Yellow/Black-Yellow; Black-Yellow/Green | |
| Up | Off | Yellow/Black-Yellow | |
| Off | On | Yellow-Black-Yellow/Green | |
| Off | Off | Yellow-Yellow/Green | |
| Down | On | Yellow/Black-Yellow/Green; Yellow-Black | |
| Down | Off | Yellow/Black-Yellow/Green | |
| Left Rear Switch | |||
| Up | On | Green/Black-Green/Yellow; Black-Green | |
| Up | Off | Green/Black-Green/Yellow | |
| Off | On | Green/Yellow-Black-Green | |
| Off | Off | Green/Yellow-Green | |
| Down | On | Green/Black-Green; Green/Yellow-Black | |
| Down | Off | Green/Black-Green | |
