Master Door Switch

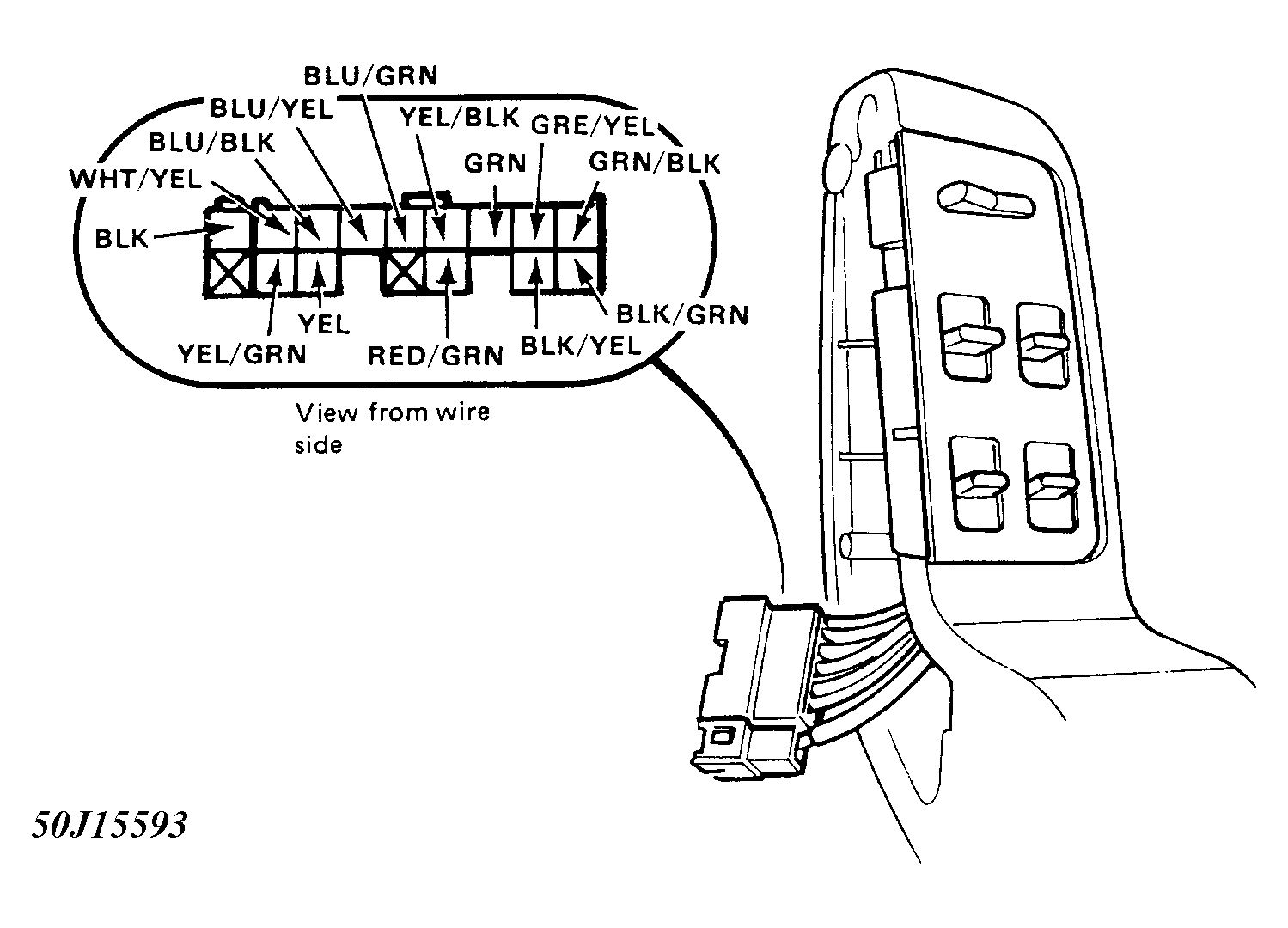

Remove door trim panel and armrest. Check for continuity between specified switch terminals with switch in each position. If continuity is not as specified, replace switch. See Fig 1 . See POWER WINDOW MASTER SWITCH TEST table.
POWER WINDOW MASTER SWITCH TEST
| Position | Main Switch | Pin Continuity | |||
|---|---|---|---|---|---|
| Driver's Switch | |||||
| Up | (1) | Black/Yellow-White/Yellow | |||
| Off | (1) | No Continuity | |||
| Down | (1) | White/Yellow-Black/Green | |||
| Down (AUTO) | (1) | White/Yellow-Black/Green- Red/Green | |||
| Right Front Switch | |||||
| Up | On | Blue/Black-Blue/Yellow &Blue/Green-Black | |||
| Off | Blue/Black-Blue/Yellow | ||||
| Off | On | Blue/Yellow-Blue/Green-Black | |||
| Off | Blue/Yellow-Blue/Green | ||||
| Down | On | Blue/Black-Black & Blue/Yellow-Blue/Green | |||
| Off | Blue/Yellow-Blue/Green | ||||
| Left Rear Switch | |||||
| Up | On | Green/Black-Yellow & Yellow/Green-Black | |||
| Off | Green/Black-Yellow | ||||
| Off | On | Yellow-Yellow/Green-Black | |||
| Off | Yellow-Yellow/Green | ||||
| Down | On | Green/Black-Black & Yellow-Yellow/Green | |||
| Off | Yellow-Yellow/Green | ||||
| Right Rear Switch | |||||
| Up | On | Yellow/Black-Green/Yellow & Green-Black | |||
| Off | Yellow/Black-Green/Yellow | ||||
| Off | On | Green/Yellow-Green-Black | |||
| Off | Green/Yellow-Green | ||||
| Down | On | Yellow/Black-Black & Green/Yellow-Green | |||
| Off | Green/Yellow-Green | ||||
|
|||||
