Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| Engine Compartment Fuse/Relay Block | Left Front Corner Of Engine Compartment. See Figure |

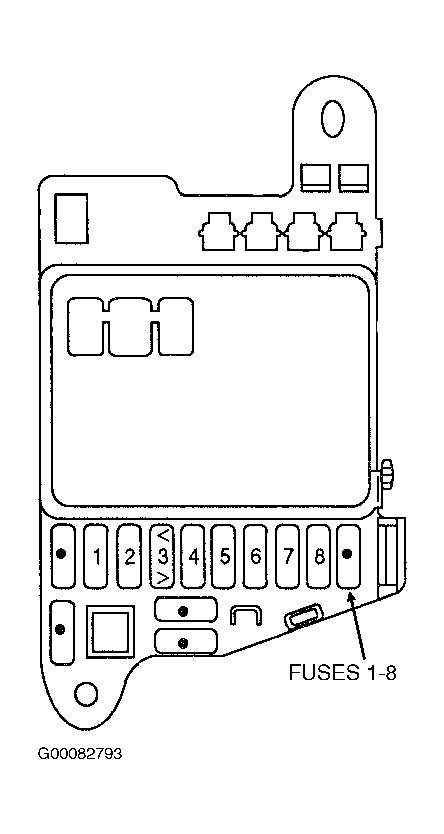

| Fuses No. 1-8 | In Underdash Fuse Block, Below Left Side Of Dashboard At Kick Panel. See Figure . |

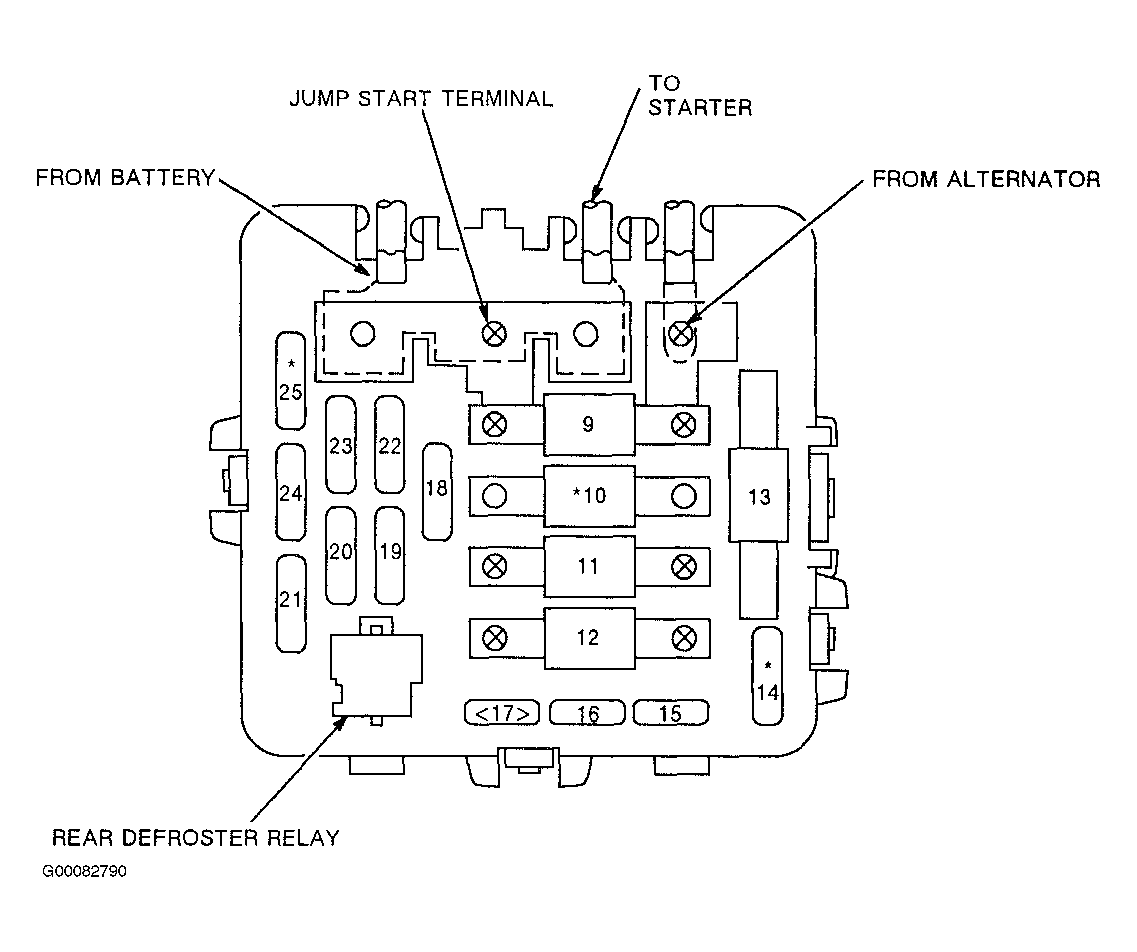

| Fuses No. 9-25 | Left Front Corner Of Engine Compartment, Engine Compartment Fuse/Relay Block. See Figure . |

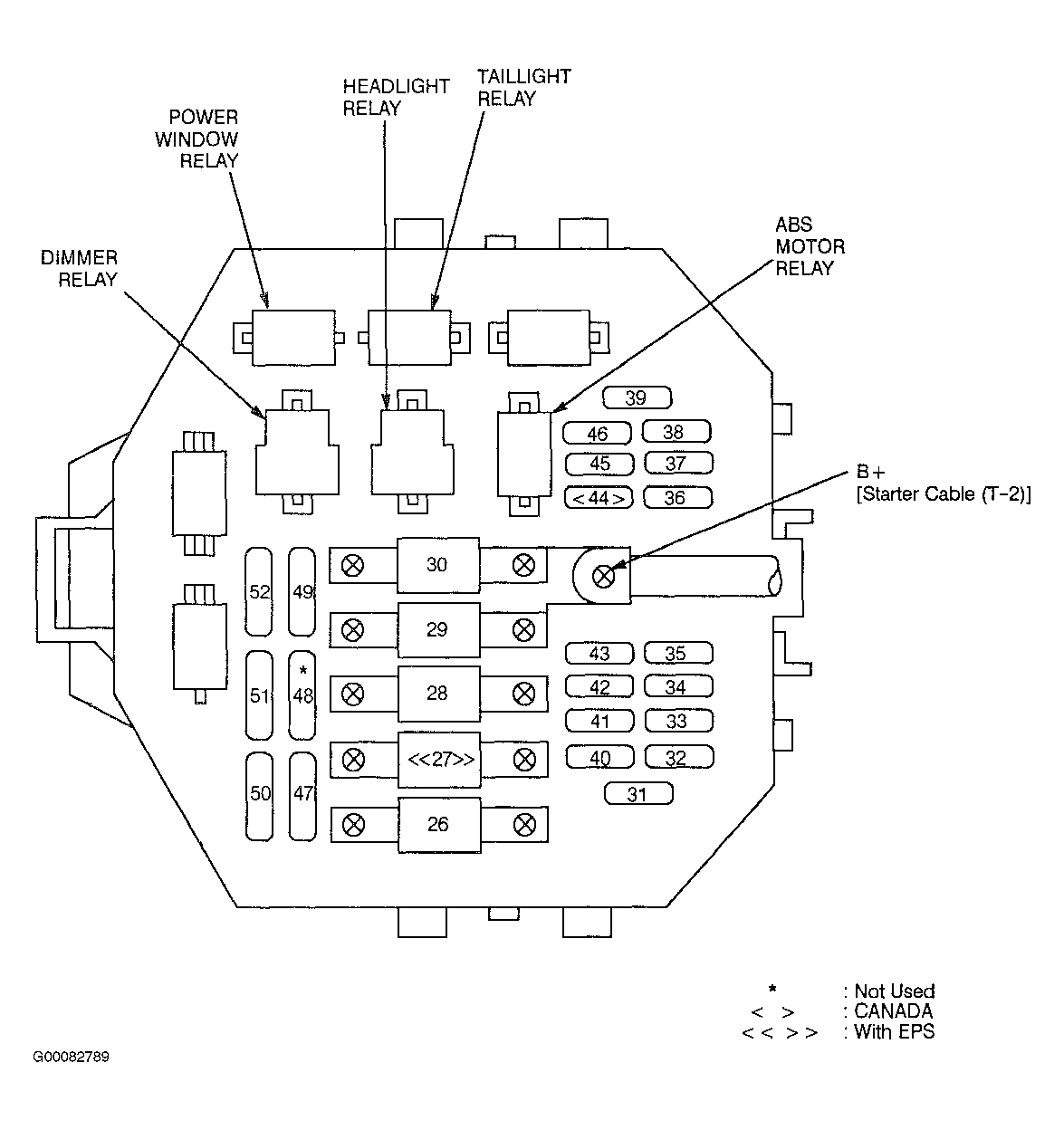

| Fuses No. 26-52 | Right Rear Corner Of Front Luggage Compartment, In Fuse/Relay Block. See Figure . |
| Underdash Fuse Block | Below Left Side Of Dashboard At Kick Panel. See Figure . |
| Underhood Fuse/Relay Block | On Right Rear Corner Of Front Luggage Compartment. Figure . |

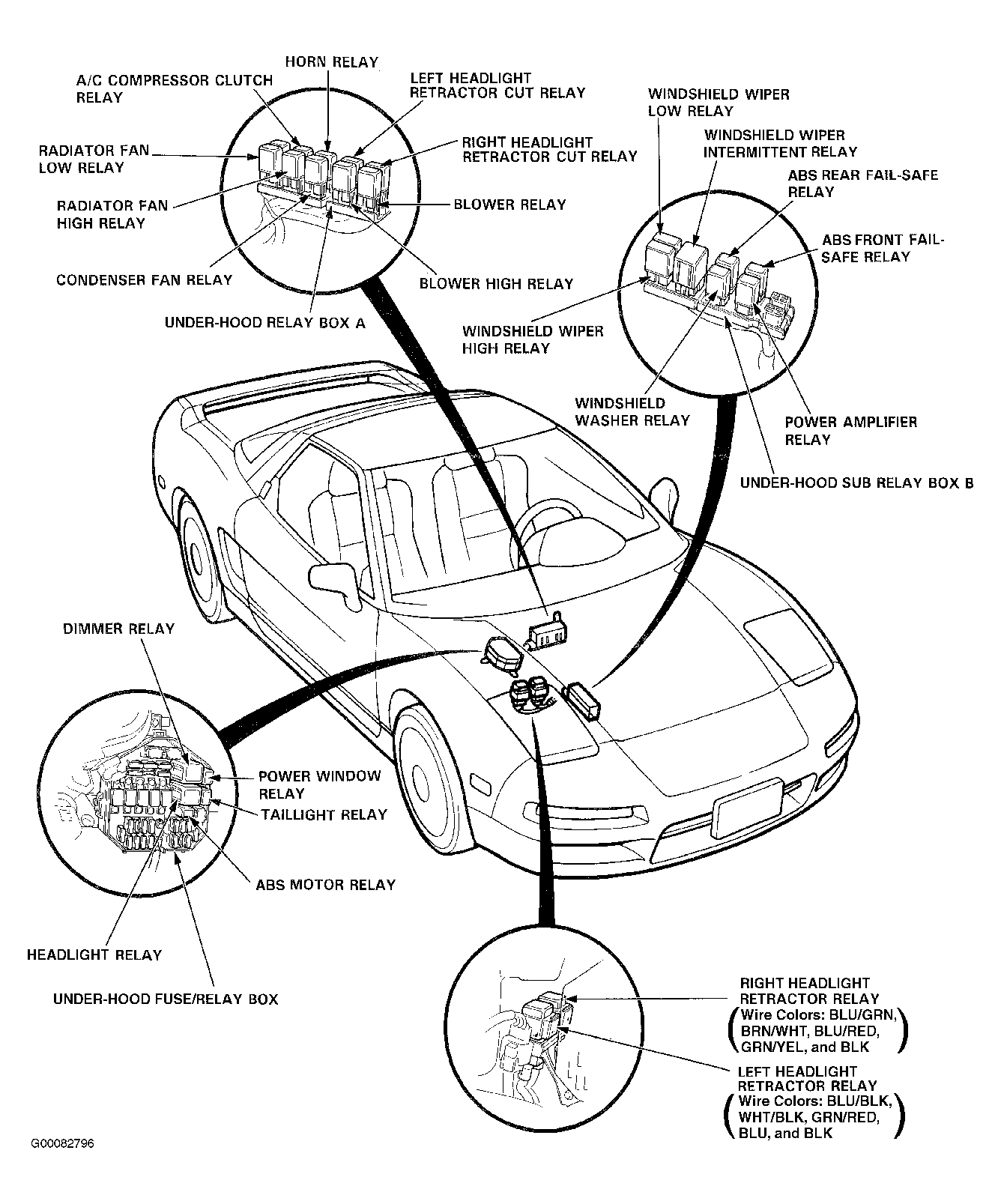

| Underhood Relay Block "A" | On Right Rear Corner Of Front Luggage Compartment On Firewall. See Figure . |
| Underhood Relay Block "B" | On Right Rear Corner Of Engine Compartment On Right Inner Fender Panel. See Figure . |
