Power Mirror Switch Test

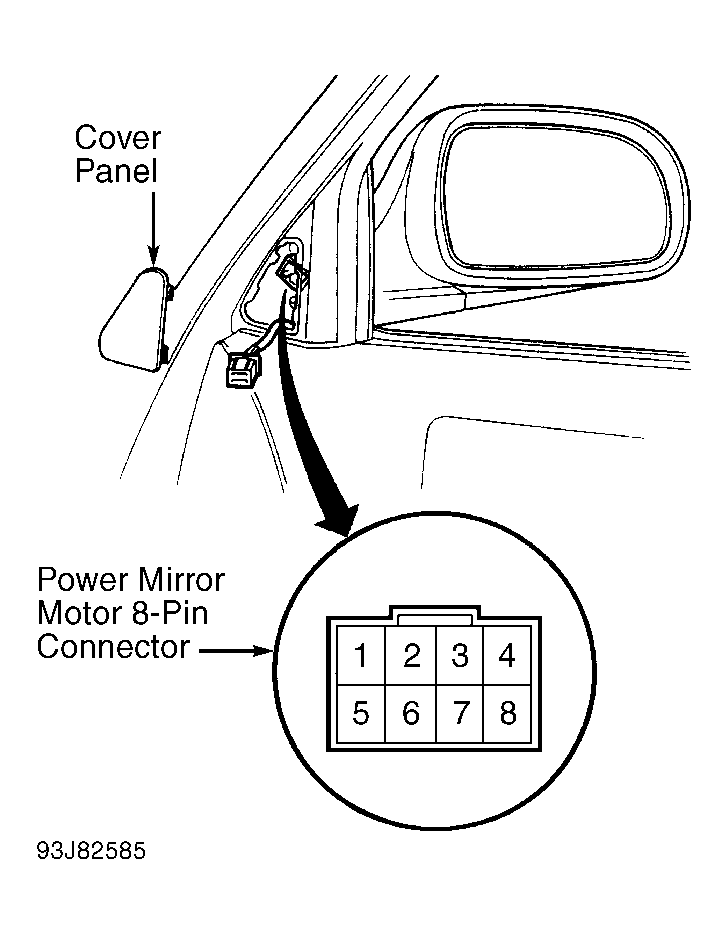

Remove power mirror switch. See POWER MIRROR SWITCH under REMOVAL & INSTALLATION. Using an ohmmeter, check continuity between specified switch terminals. See Fig 1 , Figure or Figure . See appropriate POWER MIRROR SWITCH CONTINUITY TEST table. If switch does not test as specified, replace faulty power mirror switch.
POWER MIRROR SWITCH CONTINUITY TEST
| Switch Position | Continuity Between Terminals | |
|---|---|---|
| Right Mirror | ||
| Off | A3, A5, A6 & A10 | |
| Up | A5 & A9; A3, A6 & A10 | |
| Down | A3, A6 & A9; A5 & A10 | |
| Left | A5, A6 & A9; A3 & A10 | |
| Right | A3 & A9; A5, A6 & A10 | |
| Left Mirror | ||
| Off | A4, A5, A7 & A10 | |
| Up | A5 & A9; A4, A7 & A10 | |
| Down | A4, A7 & A9; A5 & A10 | |
| Left | A5, A7 & A9; A4 & A10 | |
| Right | A4 & A9; A5, A7 & A10 | |
