Power Relay Test: Notes

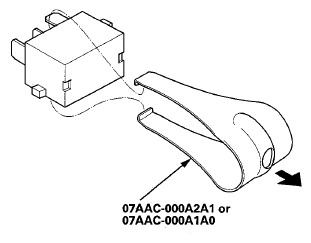

Special Tools Required
Relay Puller 07AAC-000A2A1 or 07AAC-000A1A0
Use this chart to identify the type of relay, then do the test listed for it.
| Relay | Test | ||
|---|---|---|---|
| Accessory relay (with keyless access system) | Normally-open four-terminal type | ||
| A/C condenser fan relay | |||
| A/C compressor clutch relay | |||
| Blower motor relay | |||
| Console accessory power socket relay(1) (with keyless access system) | |||
| Driver's seat heater relay (high)(1) | |||
| Electronic throttle control system (ETCS) control relay | |||
| Front accessory power socket relay(1) (with keyless access system) | |||
| Front accessory power socket relay (without keyless access system) | |||
| Front passenger's seat heater relay (high)(1) | |||
| Headlight high/low beam switching solenoid relay | |||
| Headlight washer relay | |||
| Ignition coil relay | |||
| Left rear seat heater relay (high)(1) | |||
| PGM-FI main relay 1 | |||
| PGM-FI main relay 2 | |||
| PGM-FI subrelay | |||
| Right rear seat heater relay (high)(1) (with rear seat heater) | |||
| Rear window defogger relay | |||
| Seat ventilation relay(1) (with seat ventilation) | |||
| Starter cut relay 1 | |||
| SH-AWD relay | |||
| ACC cut relay(1) (without keyless access system) | Five-terminal type | ||
| Brake light relay (with ACC) | |||
| Driver's seat heater relay (low)(1) | |||
| Front passenger's seat heater relay (low)(1) | |||
| IG2 cut relay(1) (without keyless access system) | |||
| Left rear seat heater relay (low)(1) | |||
| Right rear seat heater relay (low)(1) (with rear seat heater) | |||
| Starter cut relay 2 | |||
|
|||
