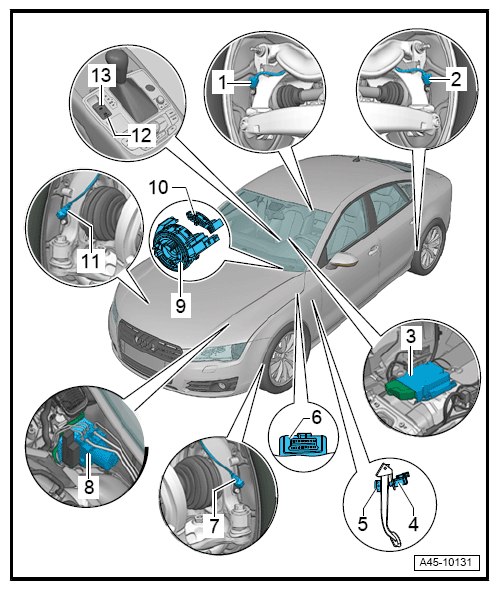

Abs Overview
- 1 - Right rear ABS wheel speed sensor -G44-
- 2 - Left rear ABS wheel speed sensor -G46-
- 3 - Sensor electronics control module J849
- Under center console.
- 4 - Brake lamp switch -F-
- On brake pedal.
- 4 - Brake pedal switch -F47-
- 7 - Left front ABS wheel speed sensor -G47-
- 8 - ABS hydraulic unit -N55-
- Located on hydraulic unit at front left of engine compartment.
- 9 - Steering angle sensor -G85-
- Steering column electronics control unit -J527- incorporates airbag coil connector and return ring with slip ring -F138- and steering angle sender -G85-
- 11 - Right front ABS wheel speed sensor -G45-
- 12 - -AUTO HOLD- button E540
- In center console
- 13 - Parking brake contact switch -F321-
- In center console
