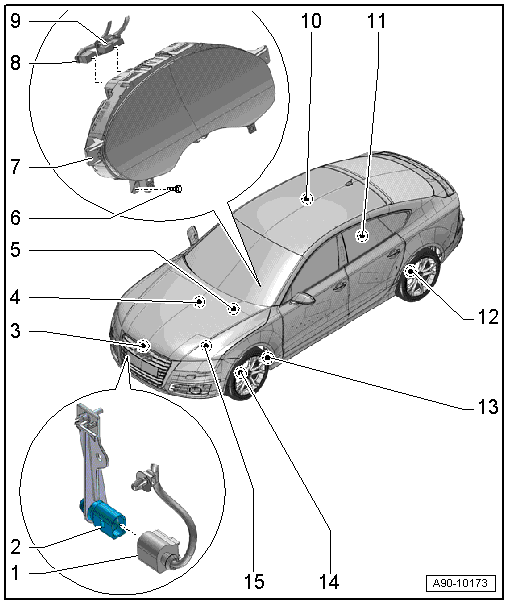

Instrument Cluster Overview
Observe notes on contact corrosion, refer to CONTACT CORROSION .
NOTE:
All warning lamps in instrument cluster are fitted with light-emitting diodes. In case an indicator lamp is malfunctioning, the instrument cluster must be replaced.
- Electrical Connector
- For the Outside air temperature sensor -G17-.
- Outside Air Temperature Sensor -G17-
- Removing and installing, refer to OUTSIDE AIR TEMPERATURE SENSOR -G17- .
- Oil Level Thermal Sensor -G266-
- Oil Pressure Switch -F22- /Reduced Oil Pressure Switch -F378-
- Removing and installing, refer to FOR ENGINE(S) CPNB - OIL PRESSURE SWITCH -F22- / REDUCED OIL PRESSURE SWITCH -F378-, REMOVING AND INSTALLING , FOR ENGINE(S) CTUA & CGXB - OIL PRESSURE SWITCH -F22-, REMOVING AND INSTALLING , FOR ENGINE(S) CTUA & CGXB - REDUCED OIL PRESSURE SWITCH -F378-, REMOVING AND INSTALLING or FOR ENGINE(S) CEUC & CRDB - OIL PRESSURE SWITCH -F22 - / REDUCED OIL PRESSURE SWITCH -F378-, REMOVING AND INSTALLING .
- Brake Fluid Level Warning Switch -F34-
- Removing and installing, refer to BRAKE FLUID RESERVOIR CAP, REMOVING AND INSTALLING .
- Screw
- 3 Nm
- Quantity 2
- Instrument Cluster
- With the Instrument cluster control module -J285-
- Removing and installing, refer to INSTRUMENT CLUSTER WITH INSTRUMENT CLUSTER CONTROL MODULE -J285- .
- Multi-pin connector pin assignment, refer to INSTRUMENT CLUSTER MULTI-PIN CONNECTOR ASSIGNMENT .
- Fiber Optic Cable Connector
- Attach with the Cable connector protective cap VAS 6223/9.
- Electrical Connector
- For instrument cluster.
- Fuel Level Sensor -G-
- Removing and installing, refer to FOR ENGINE(S) CPNB - FUEL LEVEL SENSOR -G-, REMOVING AND INSTALLING or FOR ENGINE(S) CTUA, CEUC, CRDB & CGXB - FUEL LEVEL SENSOR -G-, REMOVING AND INSTALLING .
- Fuel Level Sensor 2 -G169-
- Rear Brake Pad Wear Sensor
- Left rear brake pad wear sensor -G36-, Right rear brake pad wear sensor -G37-
- Removing and installing, refer to BRAKE SYSTEM - MECHANICAL COMPONENTS .
- Windshield Washer Fluid Level Sensor -G33-
- Removing and installing, refer to WINDSHIELD WASHER FLUID LEVEL SENSOR -G33- .
- Front Brake Pad Wear Sensor
- Left front brake pad wear sensor -G34-, Right front brake pad wear sensor -G35-.
- Removing and installing, refer to BRAKE SYSTEM - MECHANICAL COMPONENTS
- Engine Coolant Level Warning Switch -F66-
