Control Unit Locations: Notes

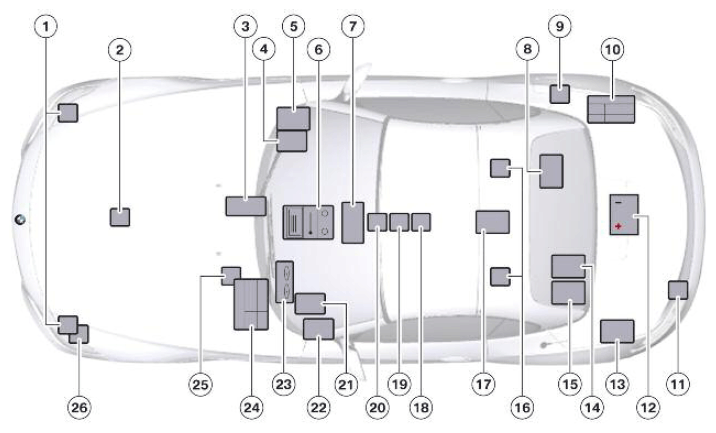

CONTROL UNIT LOCATION REFERENCE CHART
| Index | Explanation |
|---|---|
| 1 | Adaptive headlight (AHL) |
| 2 | Electromechanical power steering (EPS) |
| 3 | EGS/DCT Control Unit |
| 4 | CD changer (CDC) and DVD changer (MMC) |
| 5 | Junction box (JB) |
| 6 | IHKA/IHKR, RAD2/CIC, SZM |
| 7 | FZD and FLA |
| 8 | Top-HiFi amplifier (TOP HiFi)/HiFi amplifier (HiFi) |
| 9 | Electronic fuel pump control (EKPS) |
| 10 | CTM, PDC, CA, EMF, RDC |
| 11 | Diversity module |
| 12 | Battery |
| 13 | SDARS |
| 14 | Side airbag, front left |
| 15 | Door satellite, front left (STVL) |
| 16 | Belt force limiter, right |
| 17 | Belt force limiter, left |
| 18 | B-pillar satellite, left (SBSL) |
| 19 | B-pillar satellite, right (SBSR) |
| 20 | Electric fuel pump |
| 21 | Telephone (TCU) |
| 22 | Safety battery terminal (BST) |
| 23 | Side airbag, rear left |
| 24 | Vehicle center satellite (SFZ) |
| 25 | Side airbag, rear right |
| 26 | Seat occupancy detection, rear left |
