Circuit Protection Device
CIRCUIT PROTECTION DEVICE LOCATION
| Component | Location | |
|---|---|---|
| A/C Underhood Fuse | On blower housing, in engine compartment. See Figure . | |
| Defogger Circuit Breaker | In fuse block. | |
| Fuse Block | Under right side of dash. See Figure . | |
| Fusible Links | ||

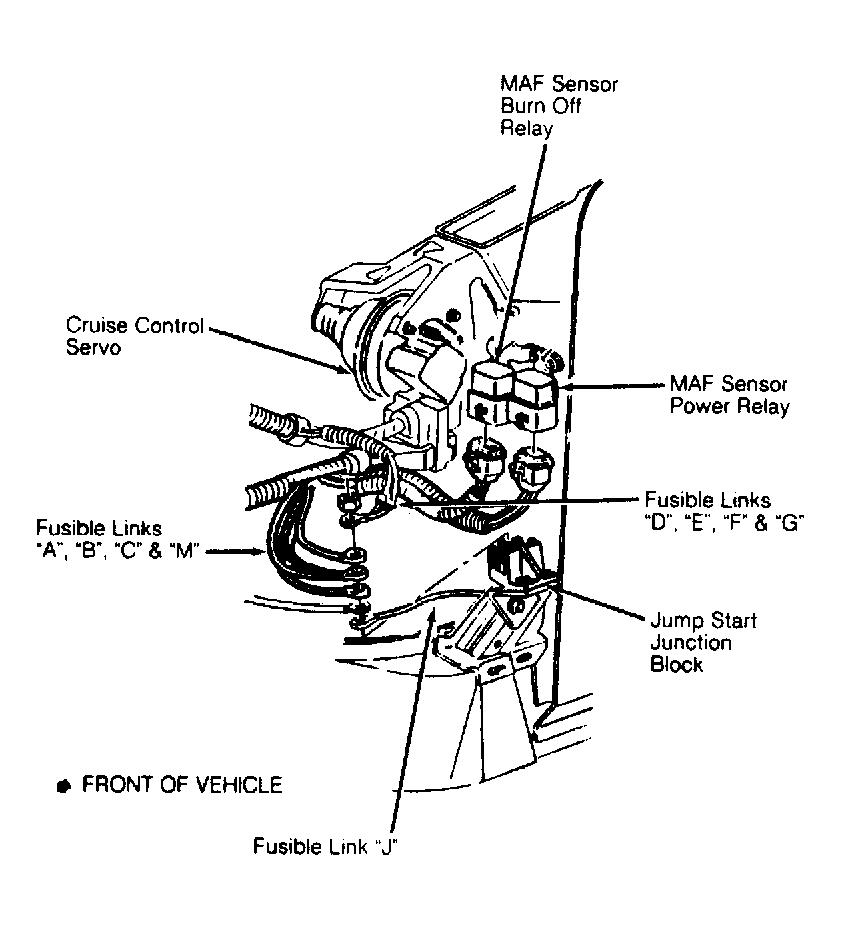

| A (Red) Accessories | In left rear corner of engine compartment. See Figure . | |
| B (Rust) Alternator | In left rear corner of engine compartment. See Figure . | |
| C (Rust) Alternator | In left rear corner of engine compartment. See Figure . | |
| D & E (Orange) Fan Relay | In left rear corner of engine compartment. See Figure . | |
| F & G (Red) Headlight Door Relays | In left rear corner of engine compartment. See Figure . | |
| H (Red) Accessories | In left rear corner of engine compartment, near battery. | |
| J (Red) ABS Motor/Pump | In left rear corner of engine compartment. See Figure . | |
| K (Red) A/C | In engine harness, at starter solenoid. | |
| M (Red) Fuse Block | In left rear corner of engine floor, in storage compartment. See Figure . | |
| Theft Deterrent Control Module | Behind right side of dash. | |
| Wiper/Washer Motor Module | On left side of firewall. | |
