Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| ECM/Fuel Pump In-Line Fuse | ||

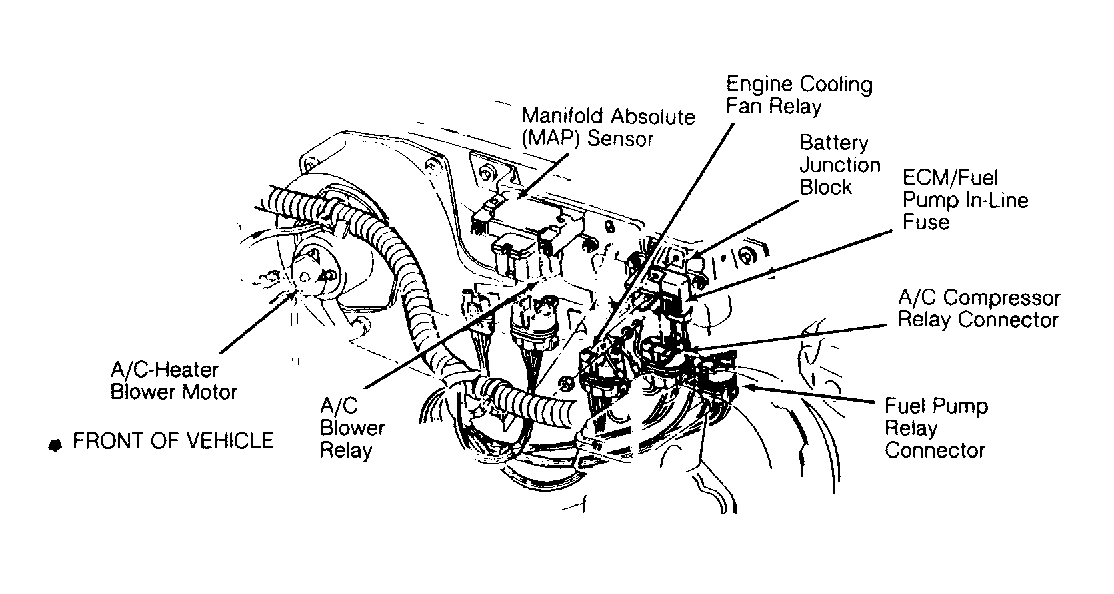

| 2.2L Engine | On relay bracket, at center of cowl. See Figure . | |
| 2.3L Engine | On relay bracket, at center of cowl. See Figure . | |
| 3.1L Engine | On relay bracket, at center of cowl. See Figure . | |
| ECM/Fuel Pump In-Line Fuse Location | On relay bracket, at center of cowl. See Figure . | |
| Fuse Block | ||
| 2.2L Engine | Behind lower left side of dash panel. See Figure . | |
| 2.3L Engine | Behind lower left side of dash panel. See Figure . | |
| 3.1L Engine | Behind lower left side of dash panel. See Figure . | |
| Fusible Links | ||
| A (Red) Coolant Fan Relay | At battery junction block. | |
| B (Red) Charging System | Near starter assembly. | |
| C (Red) Charging System | Near starter assembly. | |
| D (Red) Accessories | Near starter assembly. | |
