Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

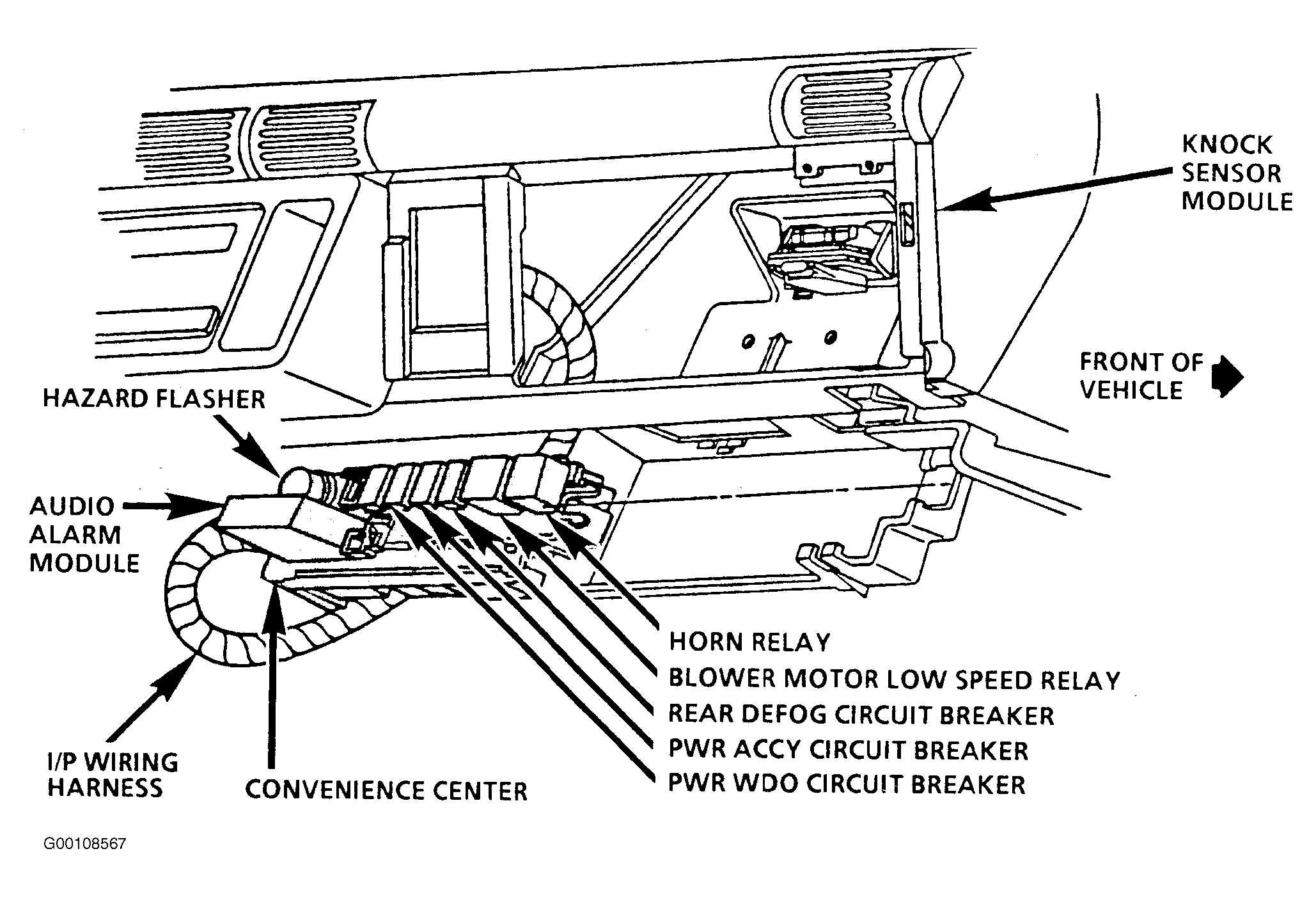

| Convenience Center | Below Right Side Of Instrument Panel. See Fig 1 |
| Door Lock Motor | Behind Respective Door Trim Panel |
| Door Lock Switch | On Respective Door Armrest |
| Fuse Block | Behind Instrument Panel Compartment Door. See Fig 2 |
| Key Lock Switch | Part Of Respective Door Lock Cylinder |

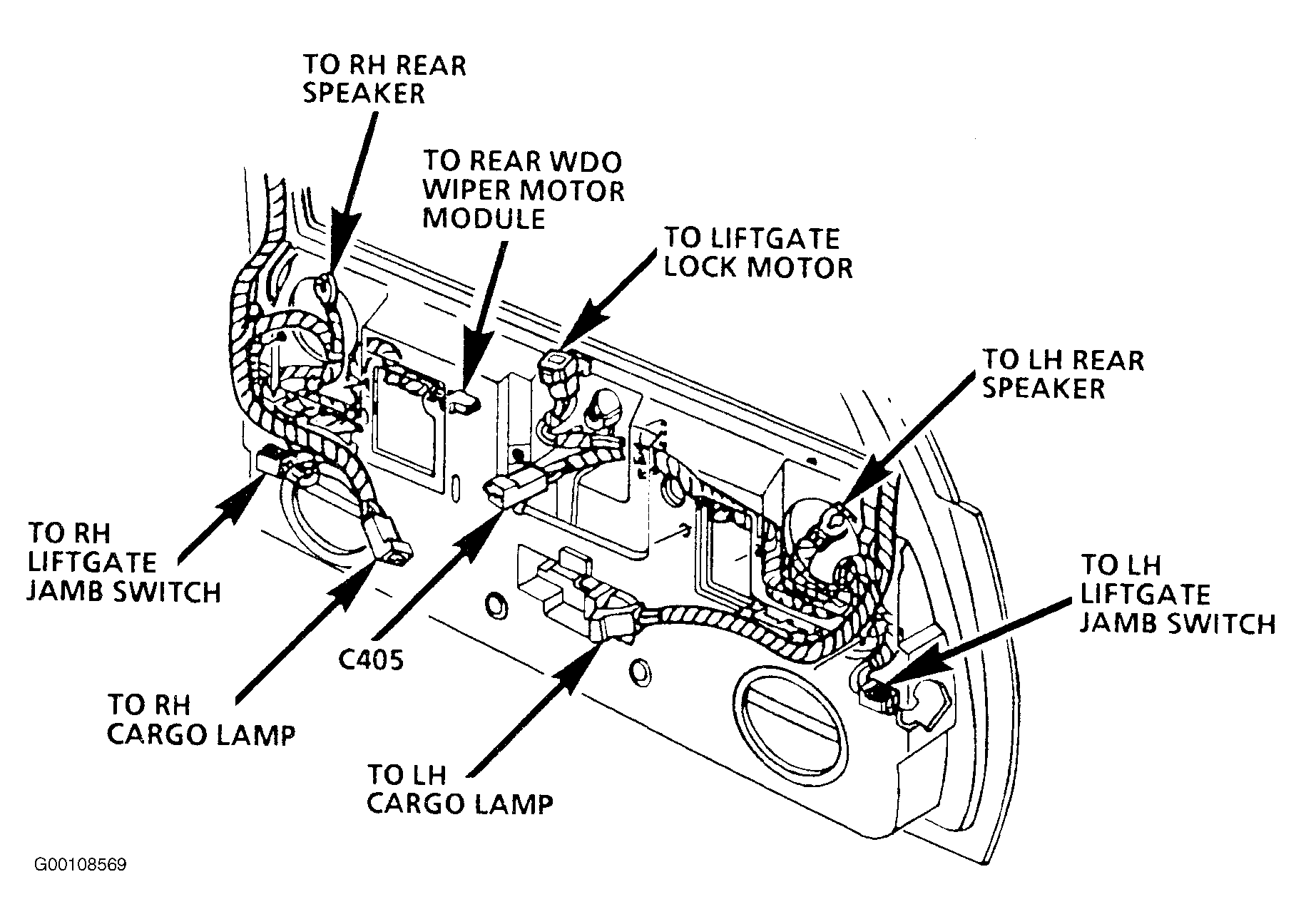

| Liftgate Lock Motor | Mounted In Liftgate. See Fig 4 |
| Power Door Lock Relay | Near Base Of Right "A" Pillar |
| Power Sliding Door Lock Module | Near Base Of Right "A" Pillar |
| Power Sliding Door Lock Relay | Near Base Of Right "A" Pillar |
| PWR ACCY Circuit Breaker | In Convenience Center. See Fig 1 |
| Sliding Door Lock Motor | Part Of Sliding Door Lock Mechanism |
| Sliding Door Contact Switch | Near Base Of Right "B" Pillar |

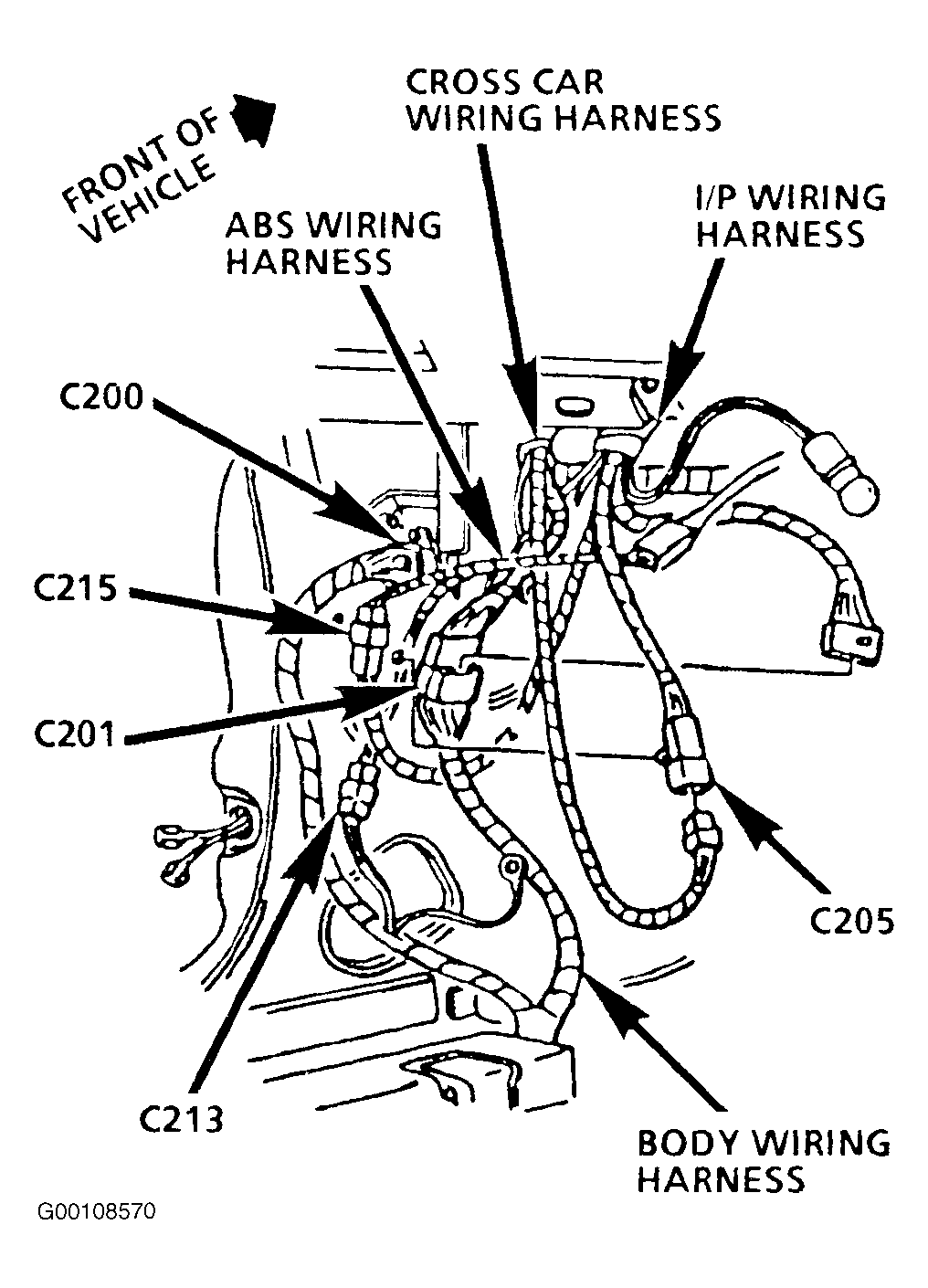

| C201 | Near Base Of Left "A" Pillar, Left Of Parking Brake. See Fig 5 |
| C205 | Near Base Of Left "A" Pillar, Left Of Parking Brake. See Fig 5 |
| C300 | Middle of Left "B" Pillar |
| C400 | Near Center Of Liftgate Opening, Above Headliner. See Fig 3 |
| G201 | Lower Left "A" Pillar, Left Of Parking Brake |

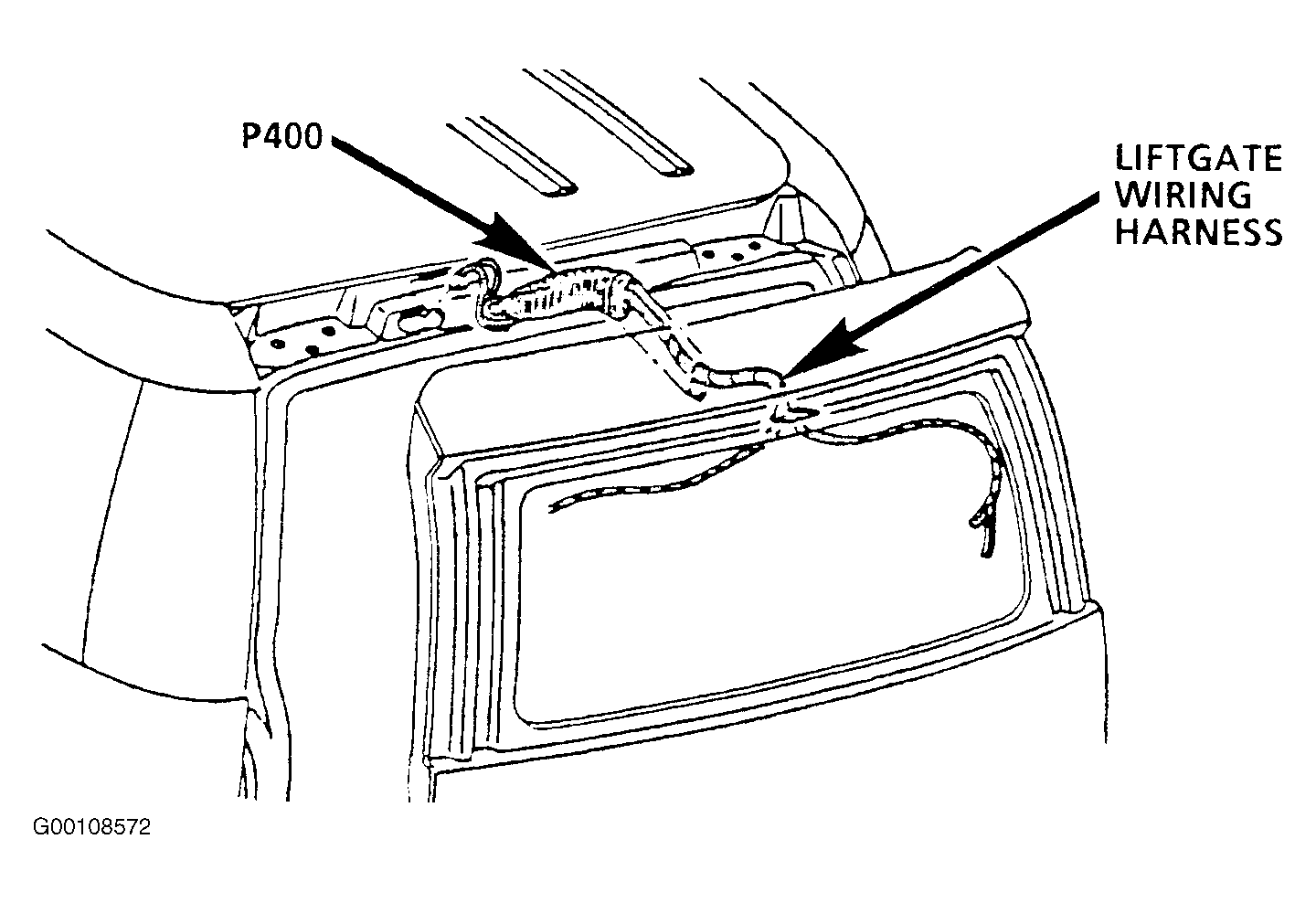

| P400 | Upper Left Corner Of Liftgate Opening. See Fig 3 |
| P500 | Between Left Door & Base Of Left "A" Pillar |
| P600 | Between Right Door & Base Of Right "A" Pillar |
| S213 | In Instrument Panel Wiring Harness, Approximately 6.5 cm From C200 Breakout |
| S214 | In Cross Car/Doors Wiring Harness Approximately 21 cm Right Of C201 Breakout |
| S217 | In Cross Car/Doors Wiring Harness Approximately 27.5 cm Right Of C201 Breakout |
| S224 | In Cross Car/Doors Wiring Harness Approximately 14 cm Right Of P500 |
| S225 | In Cross Car/Doors Wiring Harness Approximately 27.5 cm Right Of C201 Breakout |
| S226 | In Cross Car/Doors Wiring Harness, Approximately 89.5 cm Left Of PSDL Relay Connector Breakout |
| S227 | In Cross Car/Doors Wiring Harness, Approximately 109.5 cm Left Of PSDL Relay Connector Breakout |
| S249 | In Instrument Panel Wiring Harness, Approximately 4 cm From C200 |
| S306 | In Body Wiring Harness, Approximately 6 cm From Auxiliary Blower Motor Connector Breakout |
