Engine Controls Self-Diagnostics - 5.7L Corvette
>>
Connector Identification
Connector Identification
Fig 1: Identifying APP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 2: Identifying CKP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying CMP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

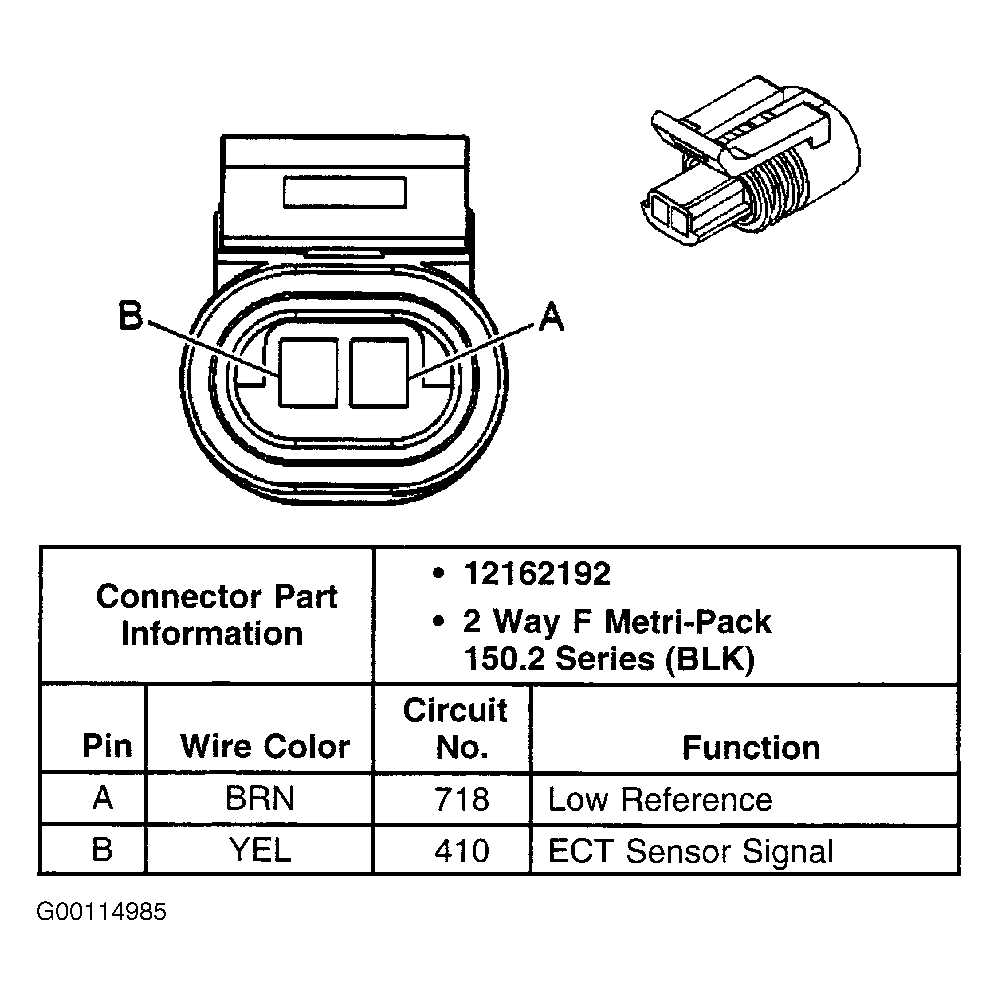

Fig 4: Identifying ECT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying EVAP Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying EVAP Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

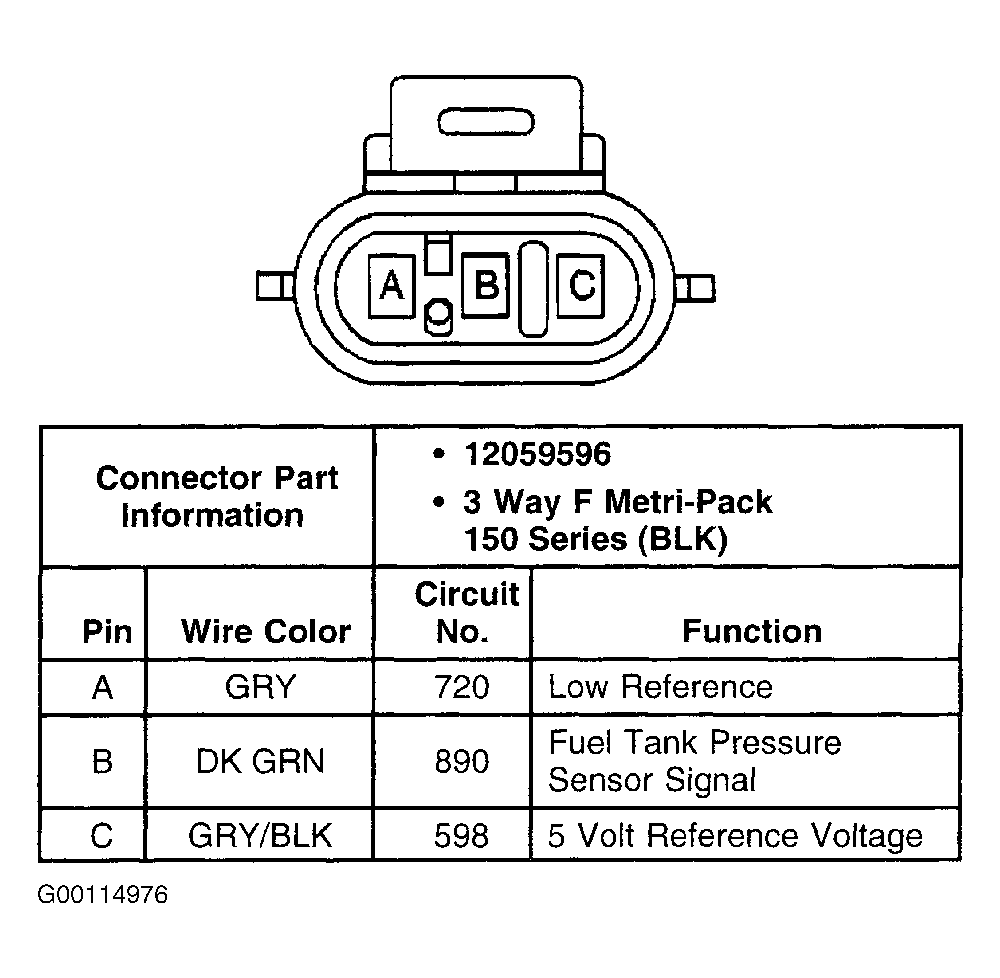

Fig 7: Identifying FTP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 8: Identifying HO2S Bank 1, Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 9: Identifying HO2S Bank 1, Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying HO2S Bank 2, Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 11: Identifying HO2S Bank 2, Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying MAF Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 13: Identifying MAP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 14: Identifying PCM Connector C1 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying PCM Connector C1 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying PCM Connector C1 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 17: Identifying PCM Connector C2 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying PCM Connector C2 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 19: Identifying PCM Connector C2 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 20: Identifying Throttle Actuator Control Module Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

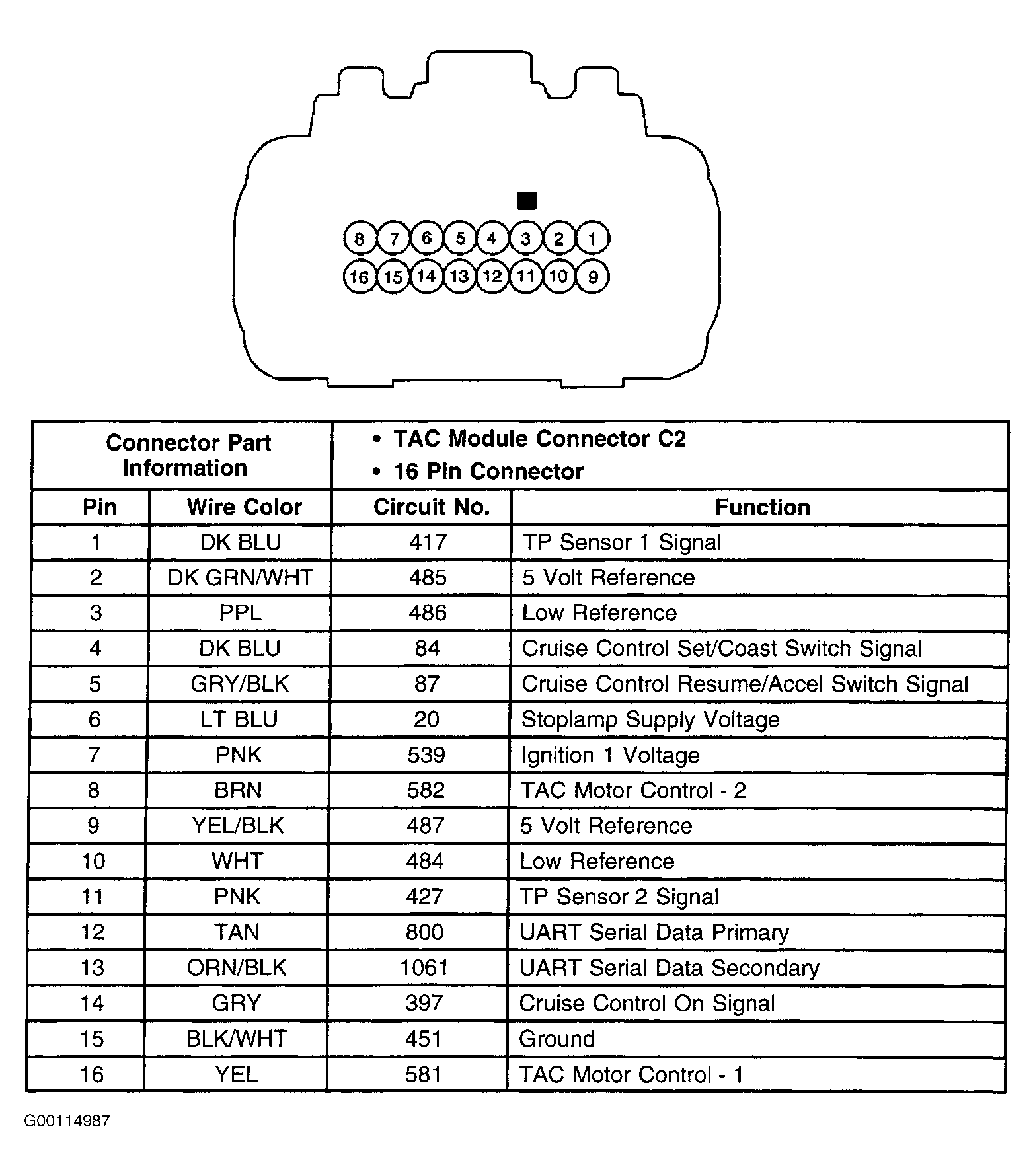

Fig 21: Identifying Throttle Actuator Control Module Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 22: Identifying Throttle Actuator Control Motor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying TP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 24: Identifying Transmission Range Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.
