Engine Controls Self-Diagnostics - 6.5L
>>
Connector Identification
Connector Identification

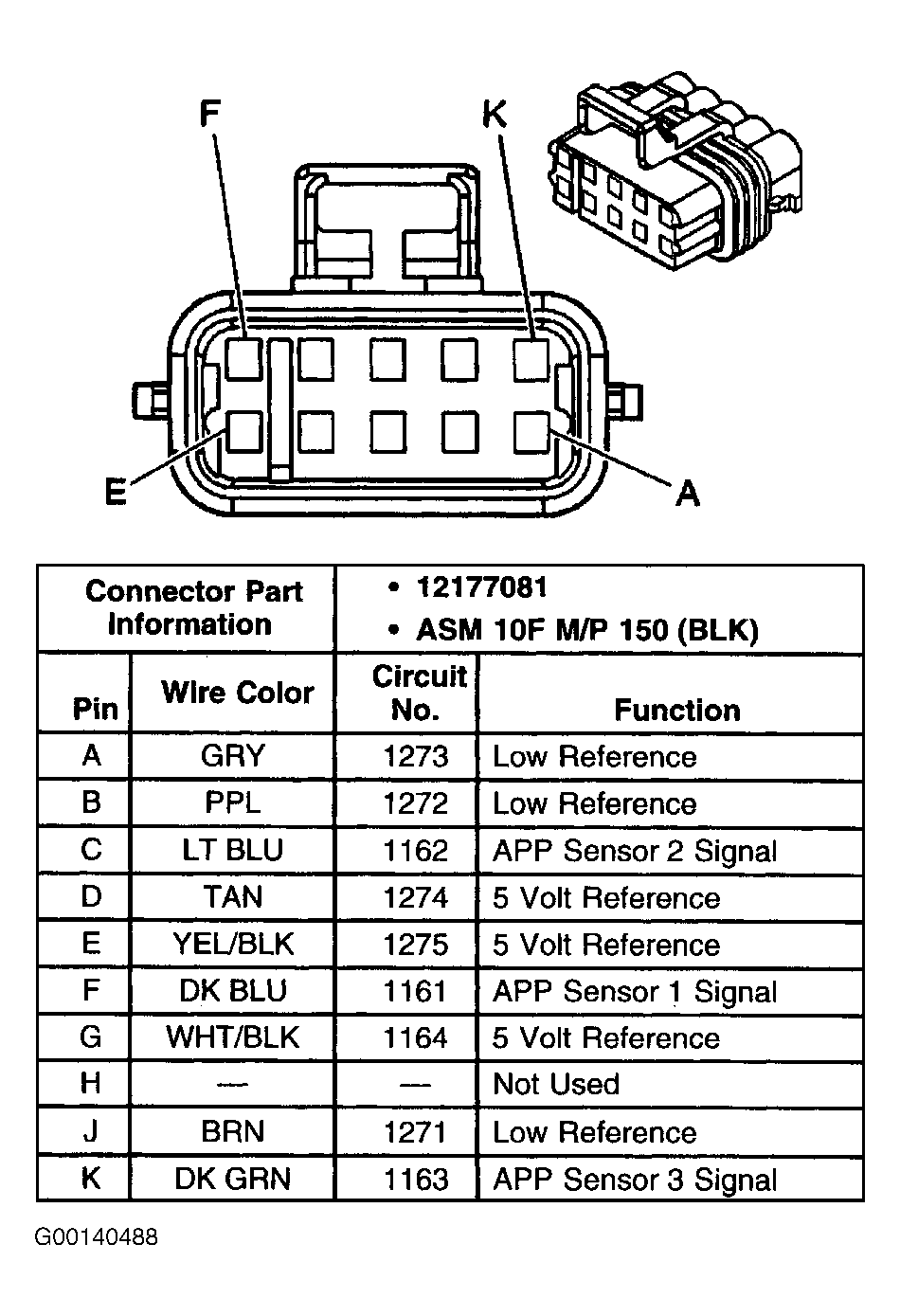

Fig 1: Identifying Accelerator Pedal Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

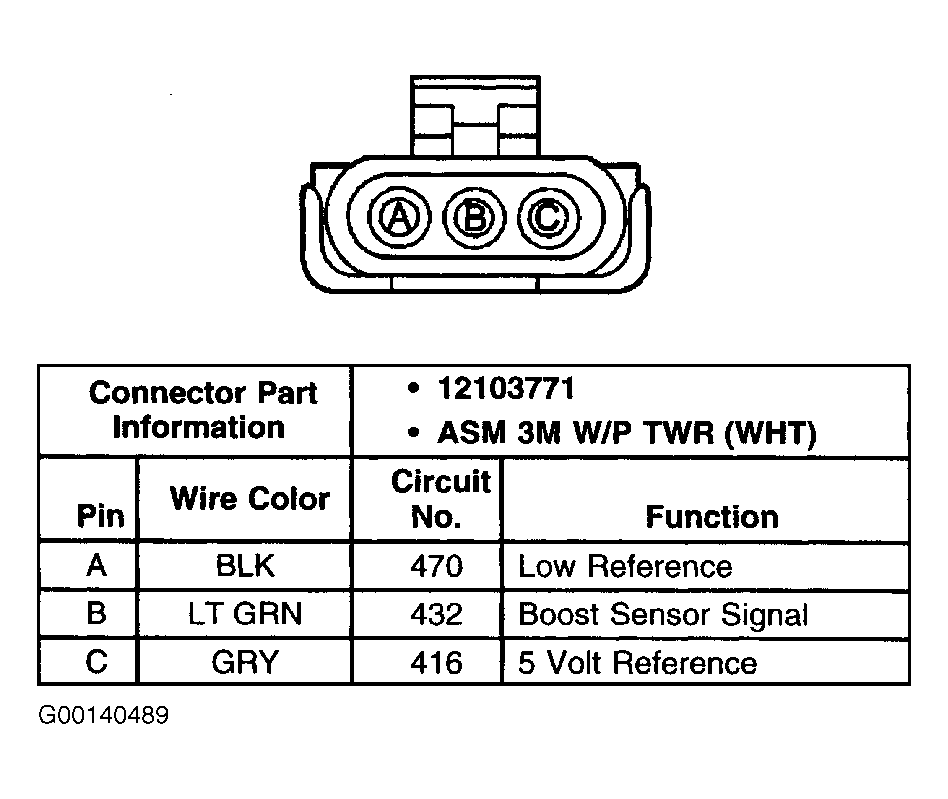

Fig 2: Identifying Boost Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

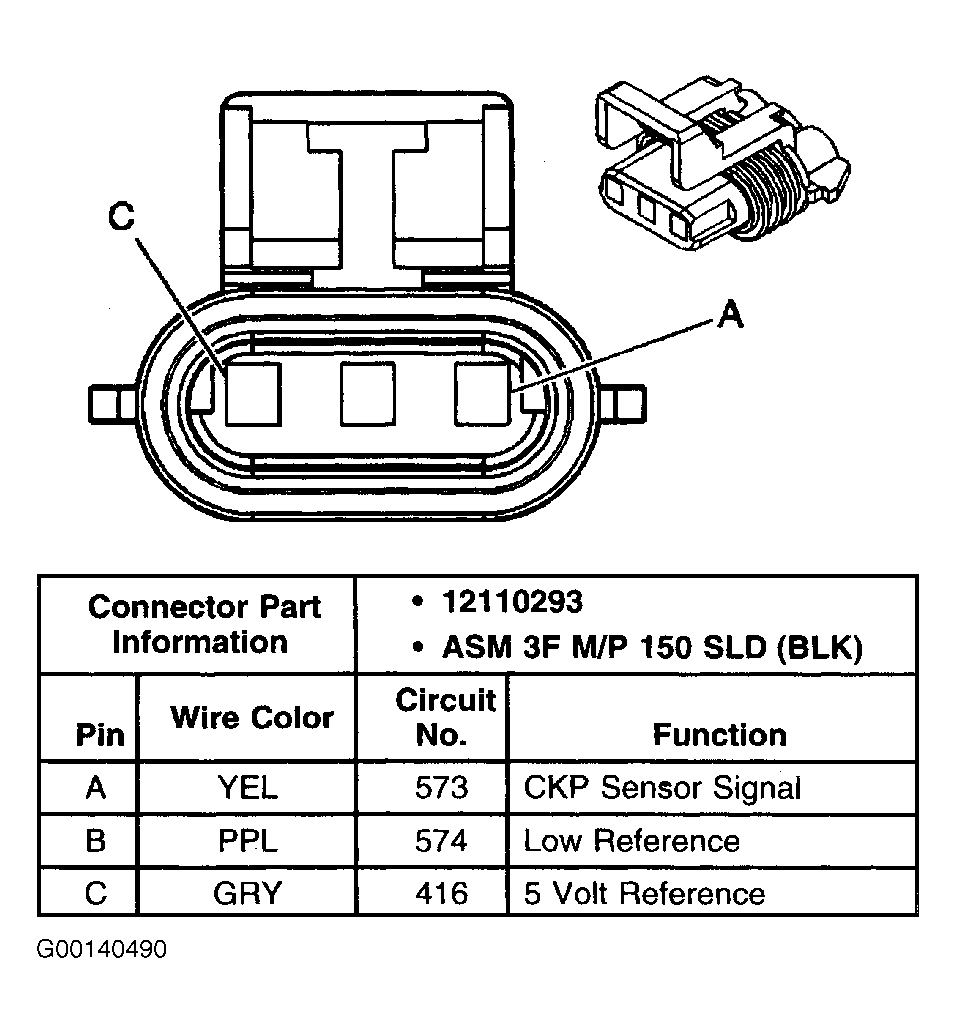

Fig 3: Identifying CKP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

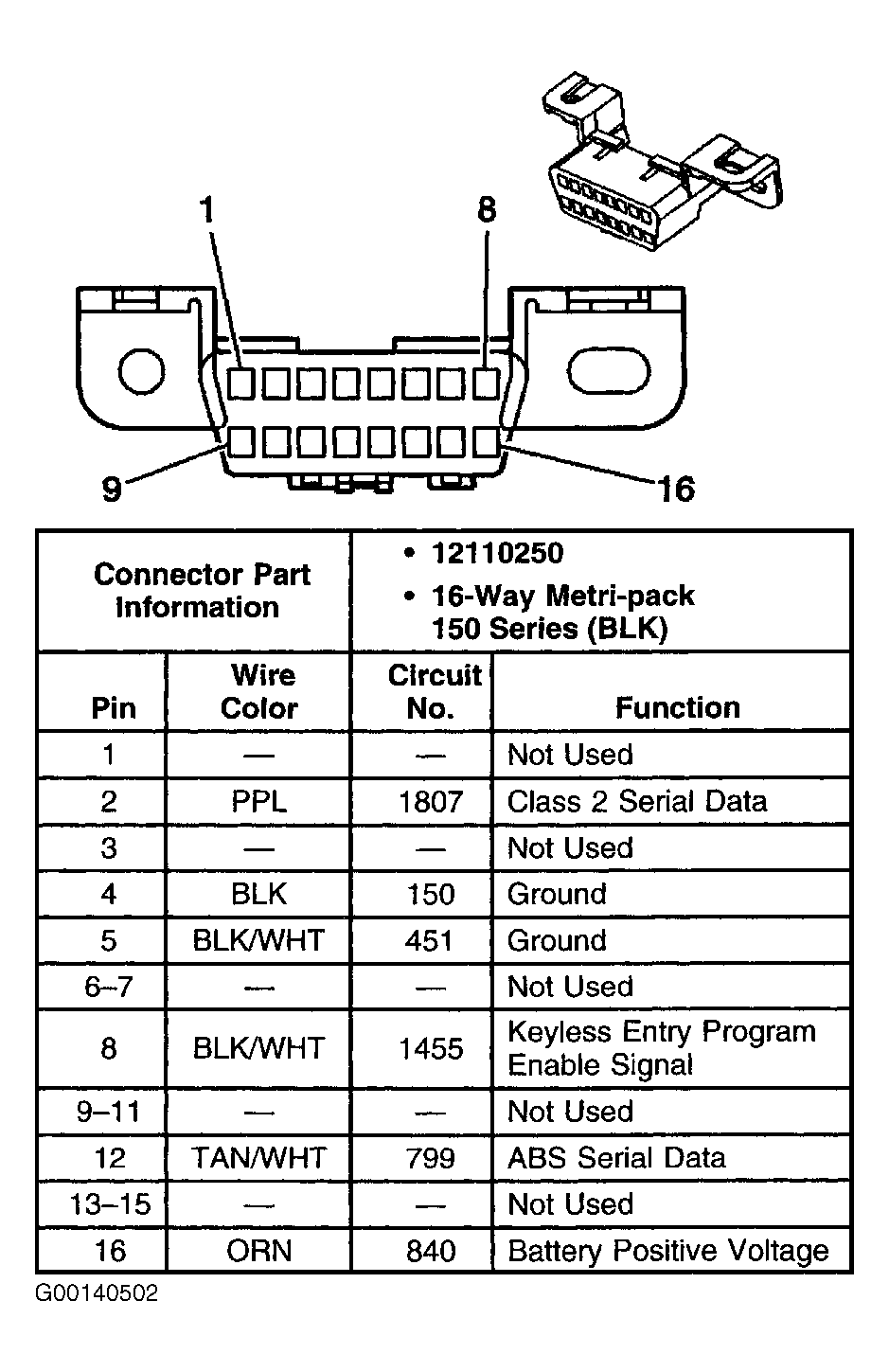

Fig 4: Identifying DLC Terminals
Courtesy of GENERAL MOTORS CORP.

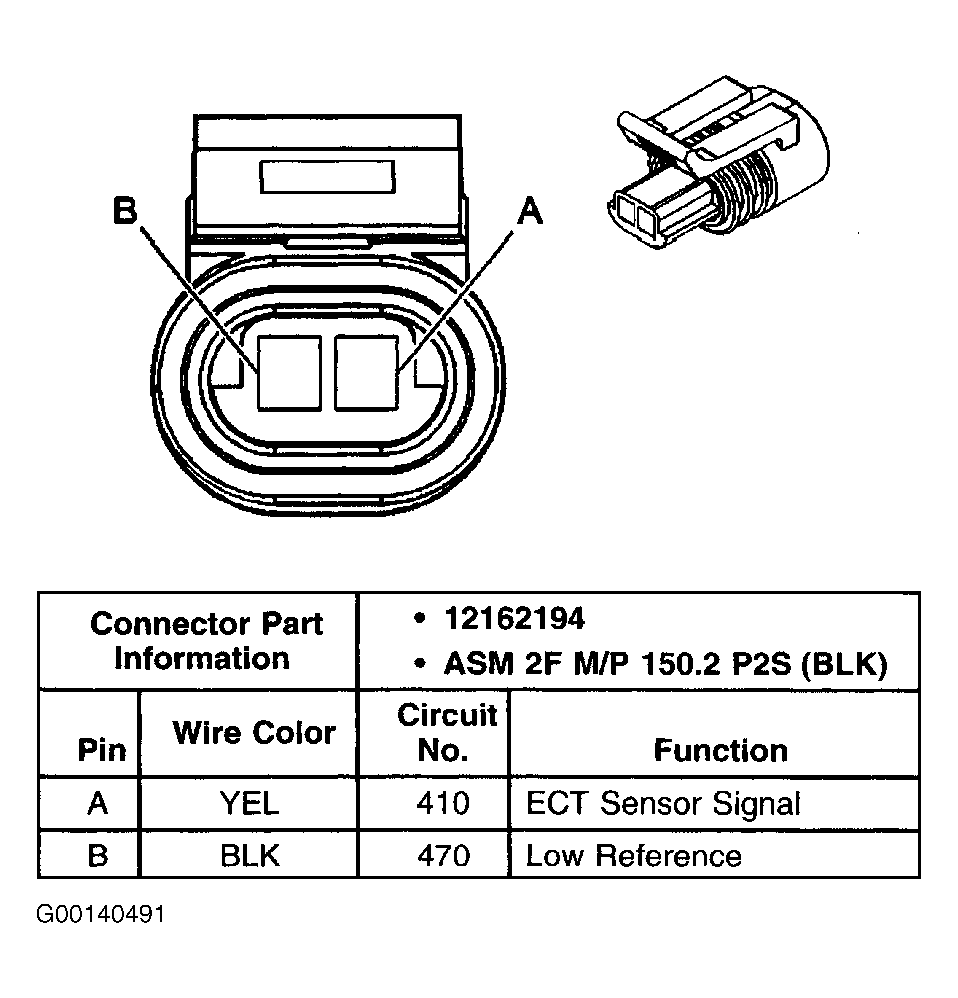

Fig 5: Identifying ECT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

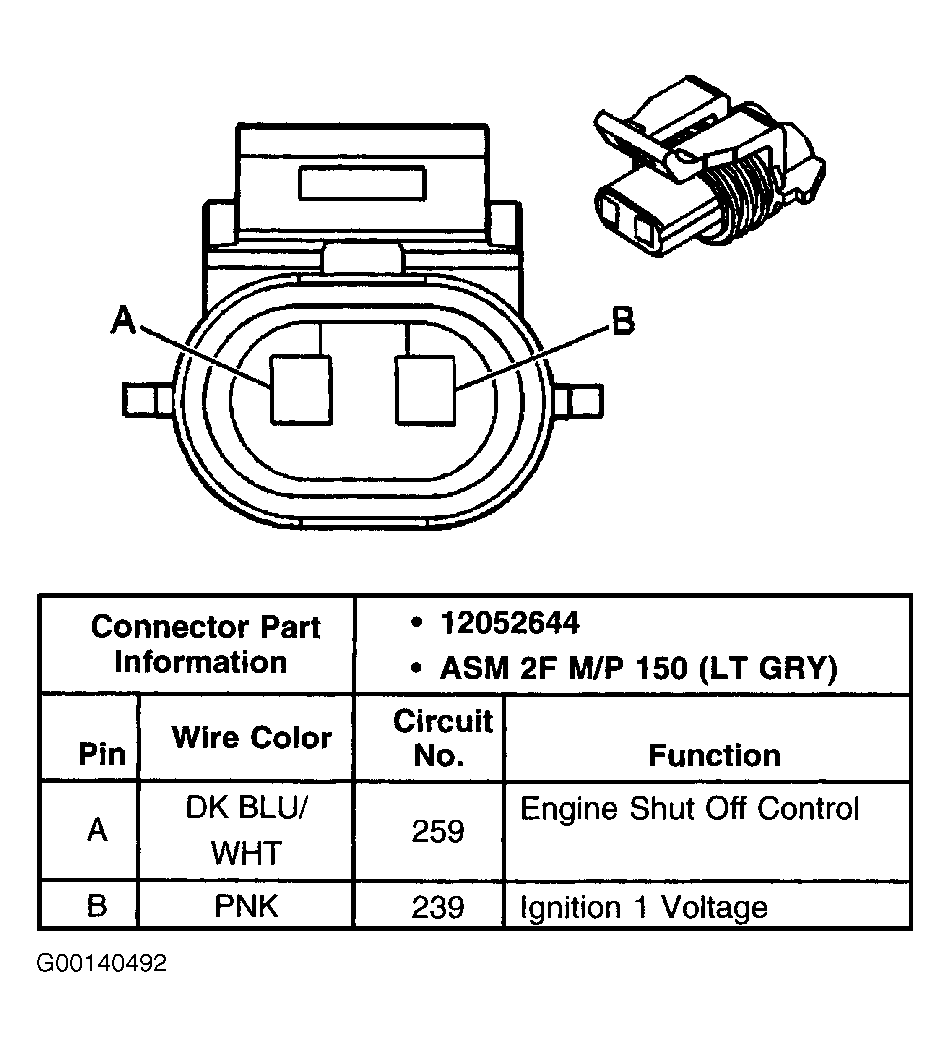

Fig 6: Identifying Engine Shut Off Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

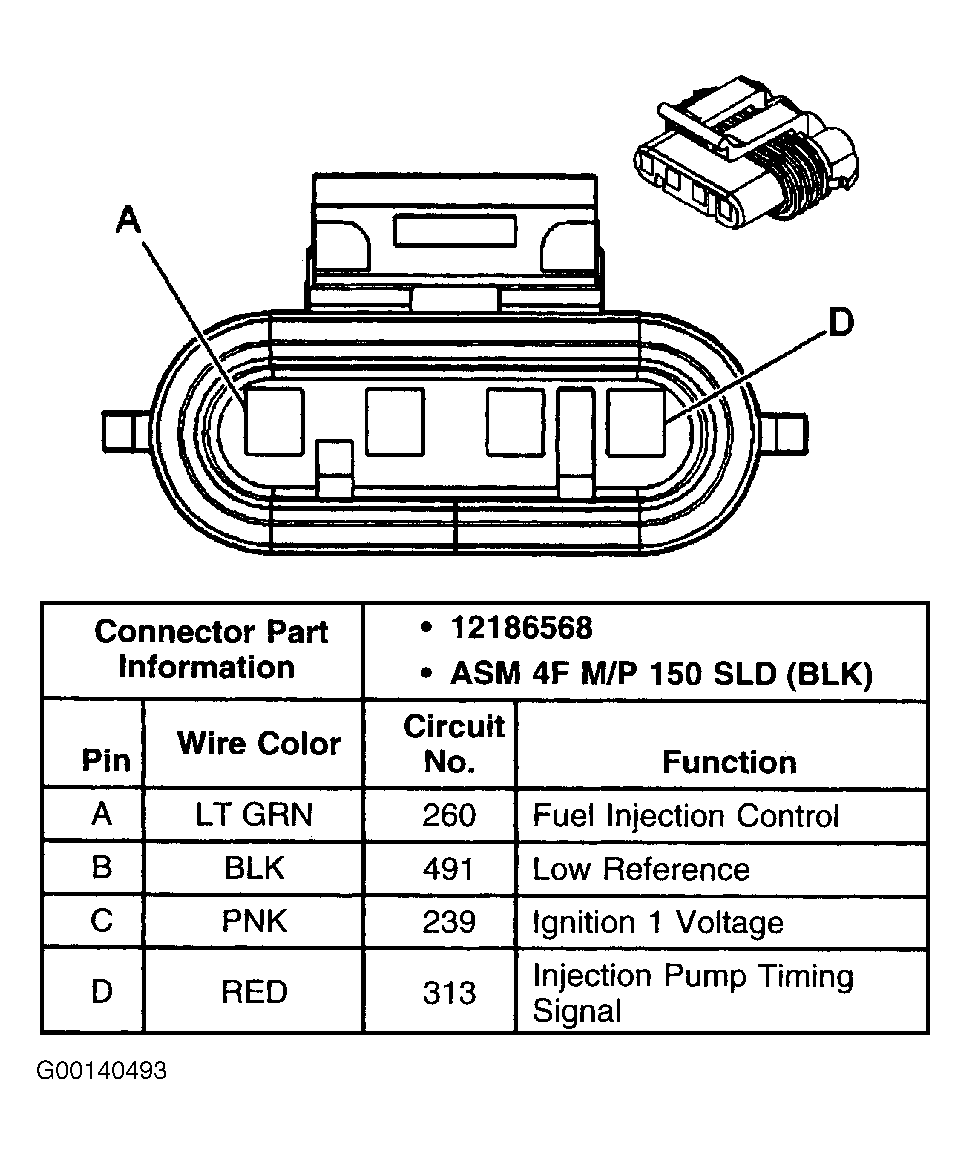

Fig 7: Identifying Fuel Solenoid Driver Connector Terminals
Courtesy of GENERAL MOTORS CORP.

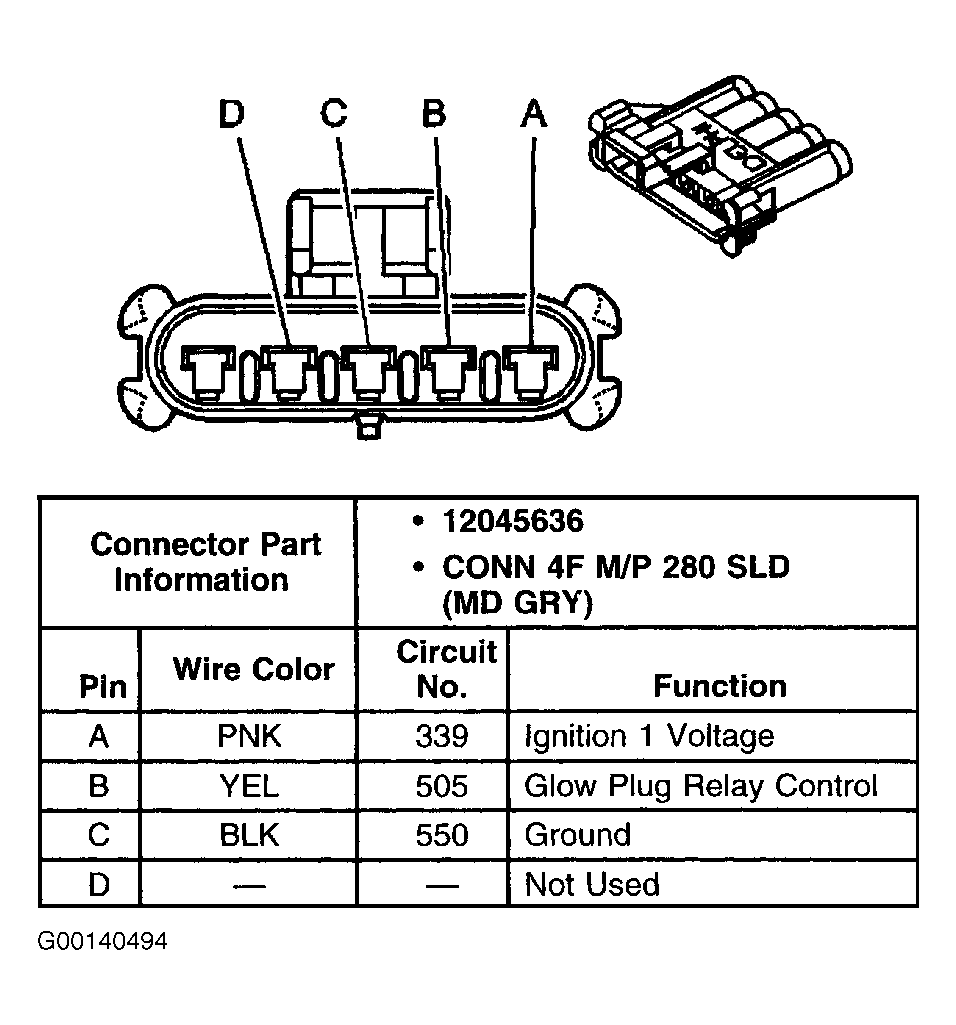

Fig 8: Identifying Glow Plug Relay Connector Terminals (Fed.)
Courtesy of GENERAL MOTORS CORP.

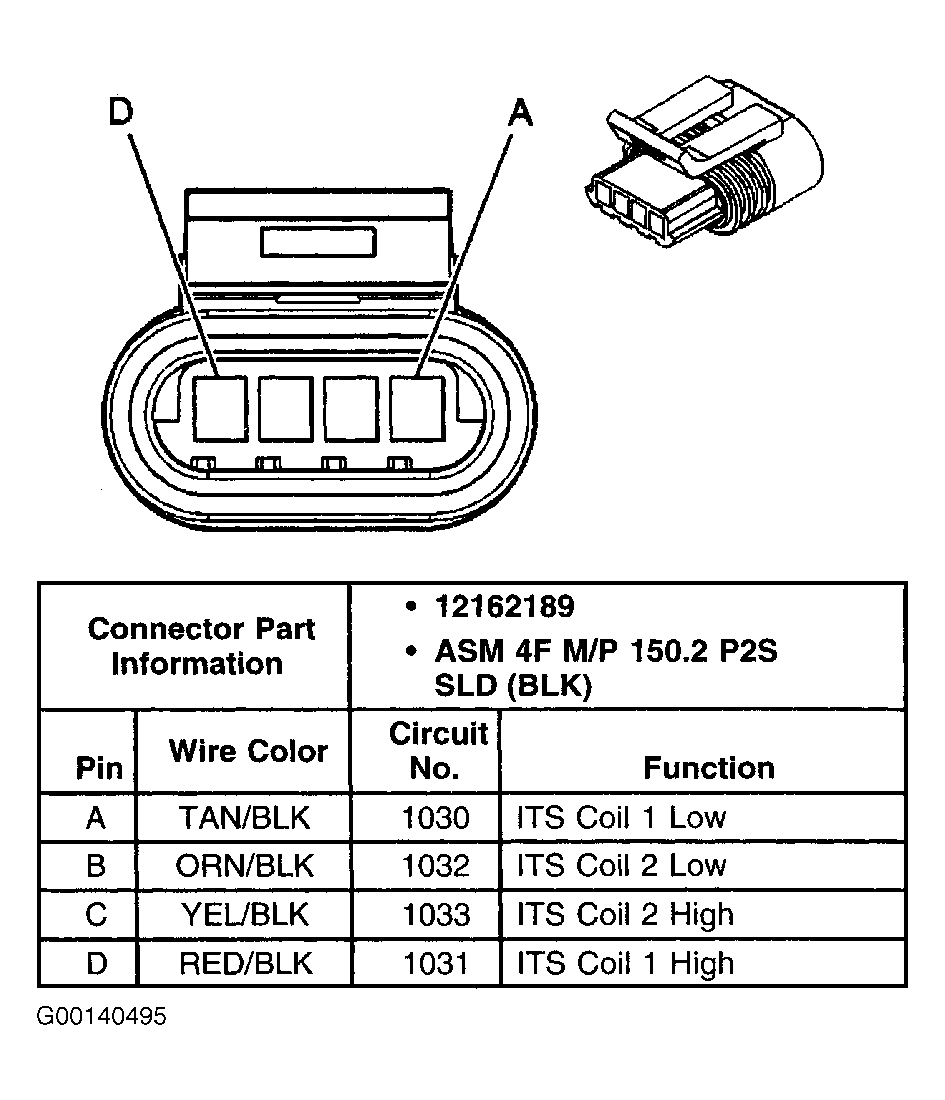

Fig 9: Identifying Ignition Timing Stepper Motor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

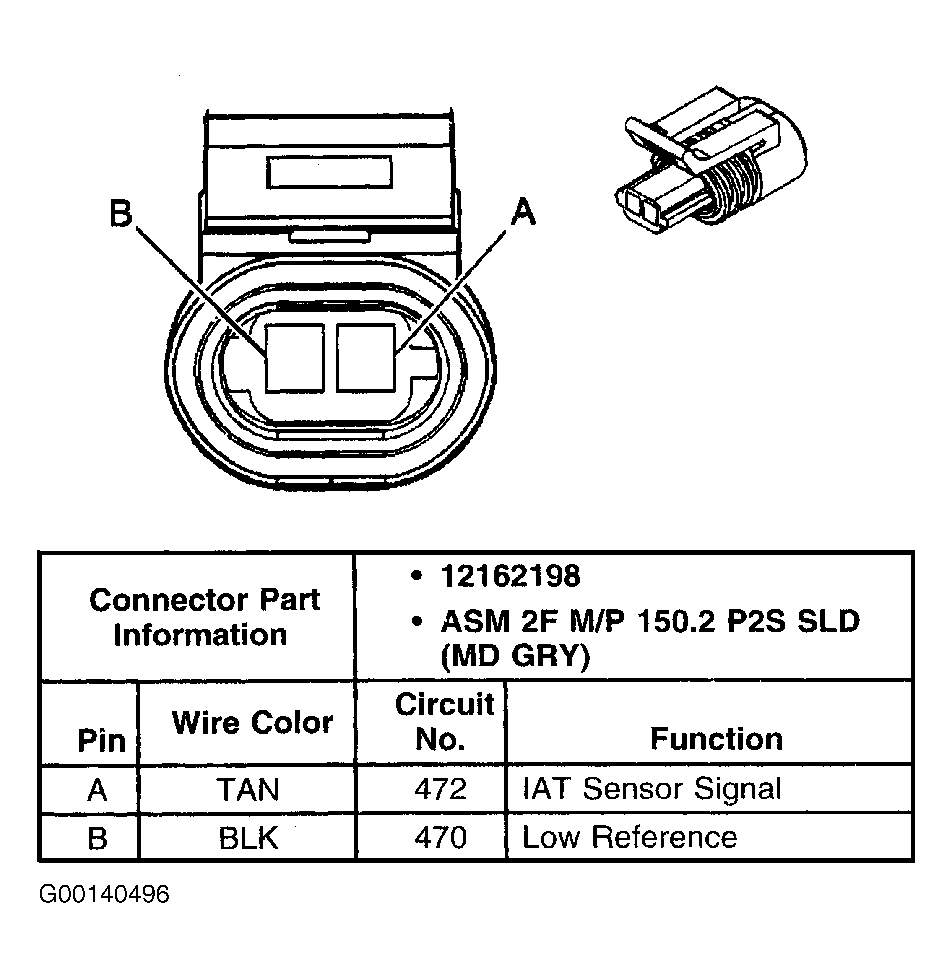

Fig 10: Identifying IAT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

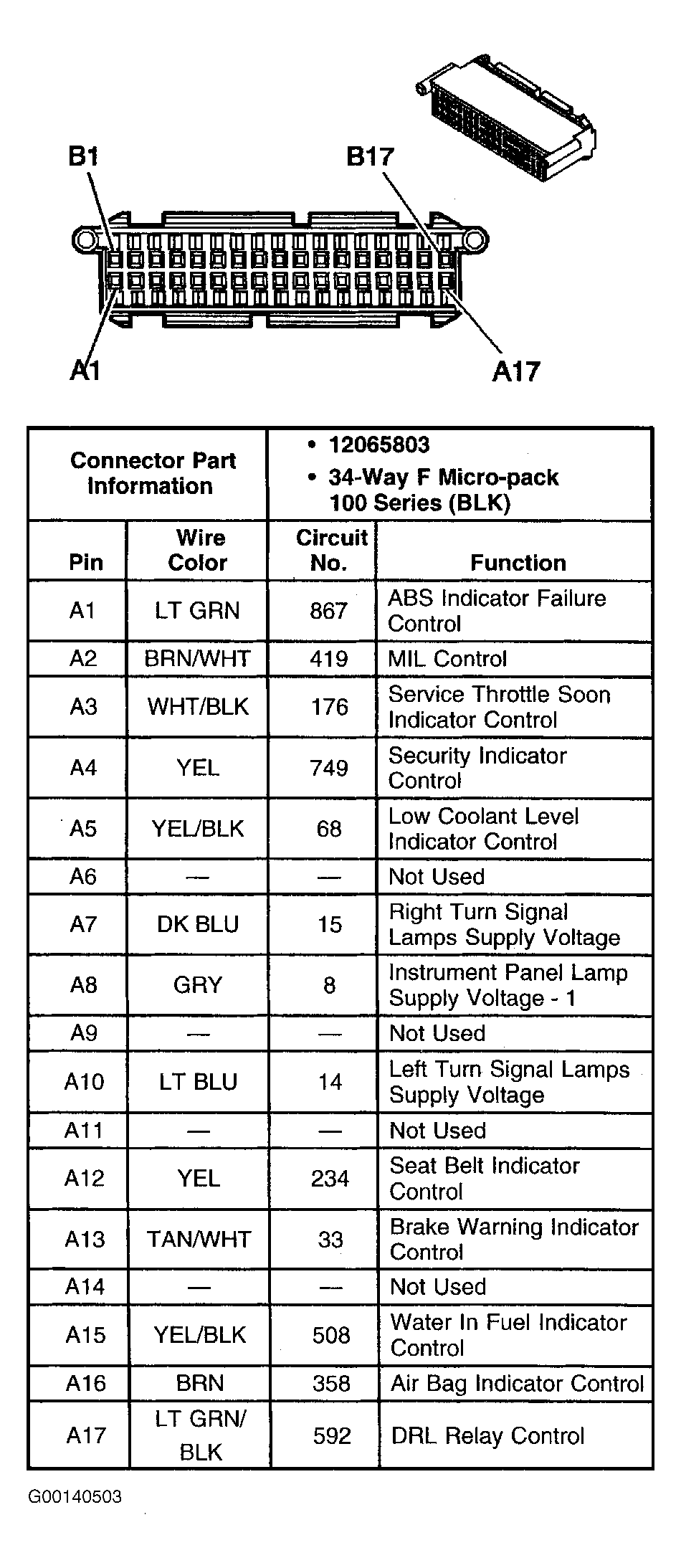

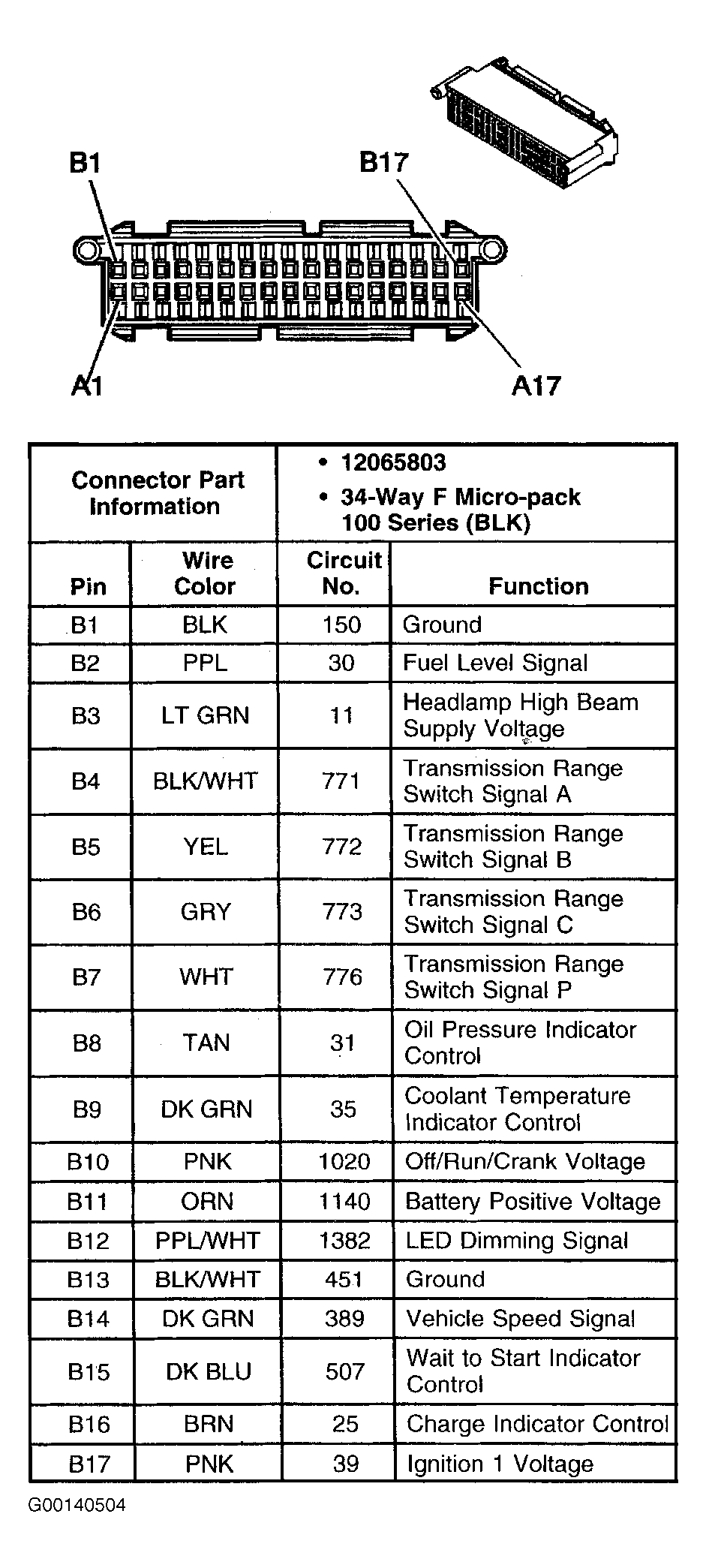

Fig 11: Identifying Instrument Panel Cluster Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying Instrument Panel Cluster Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

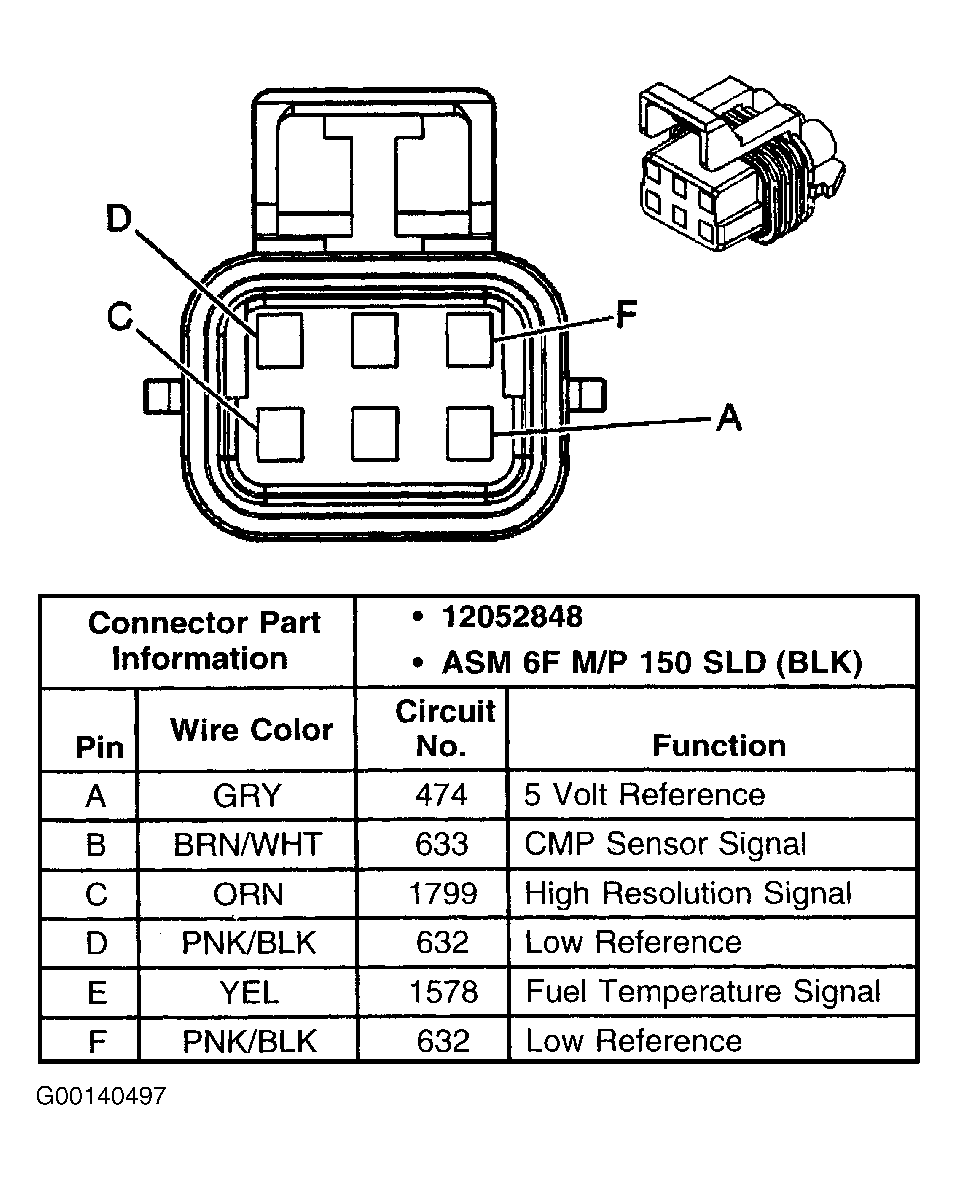

Fig 13: Identifying Optical Fuel Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

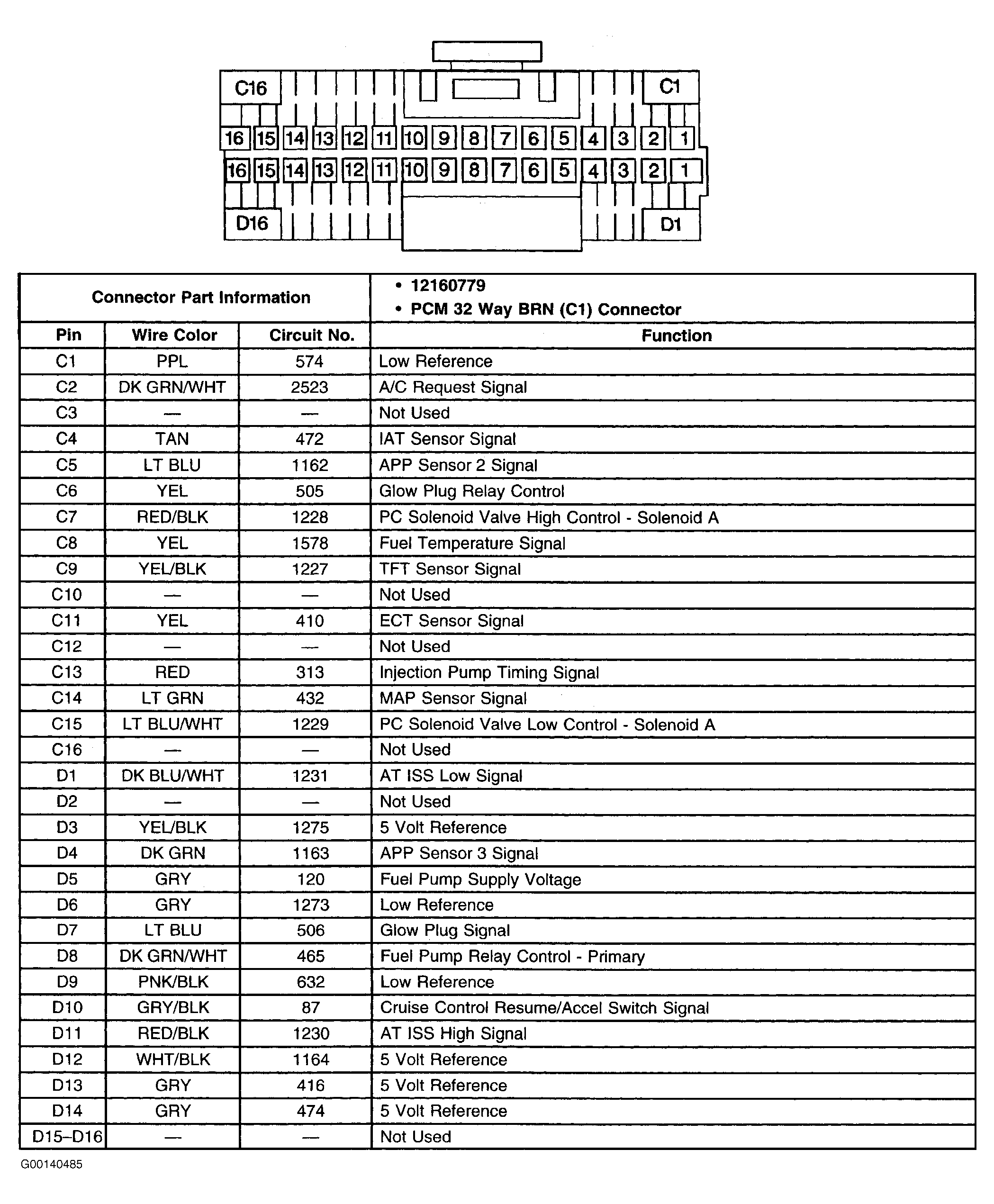

Fig 14: Identifying PCM Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

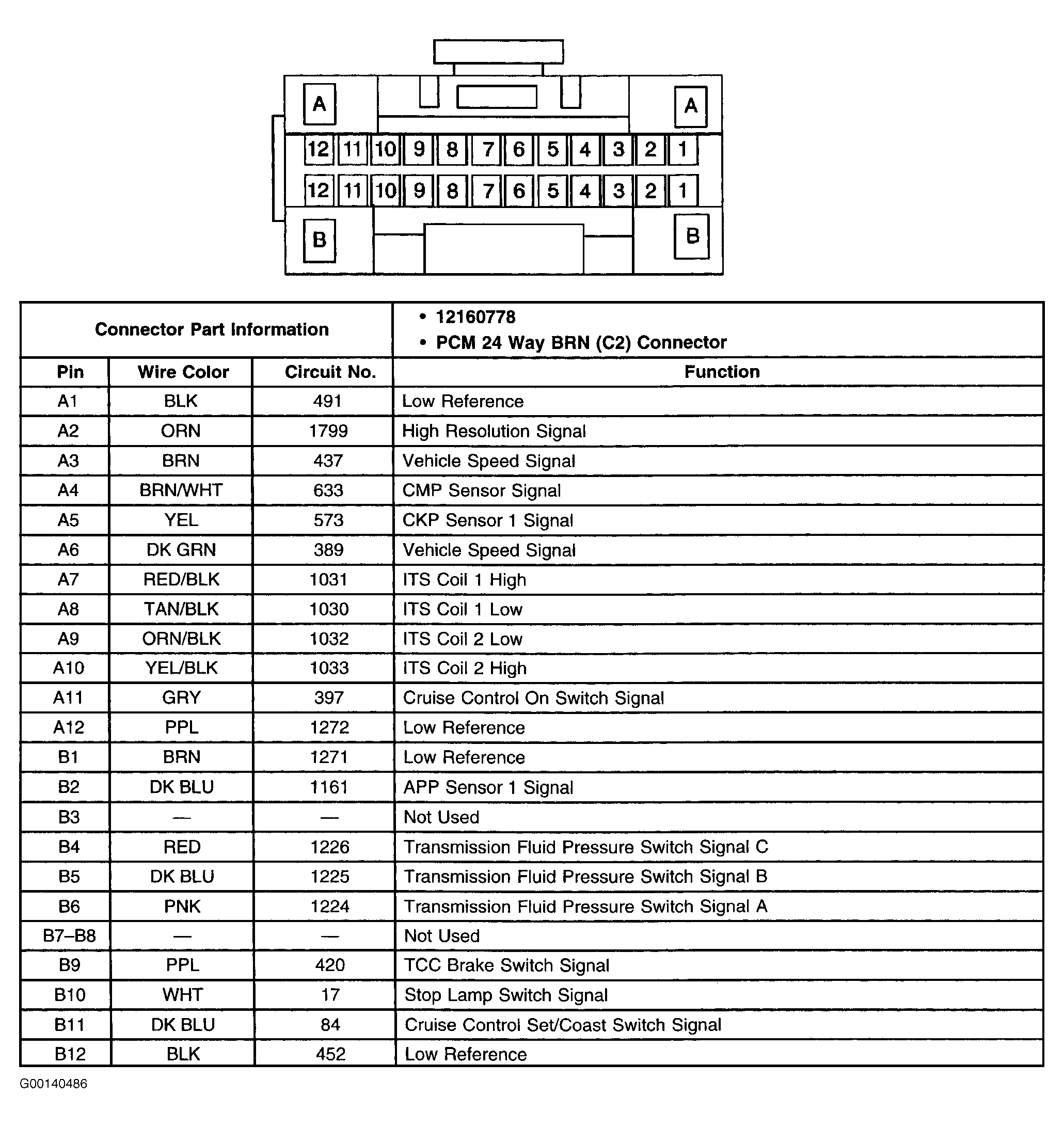

Fig 15: Identifying PCM Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

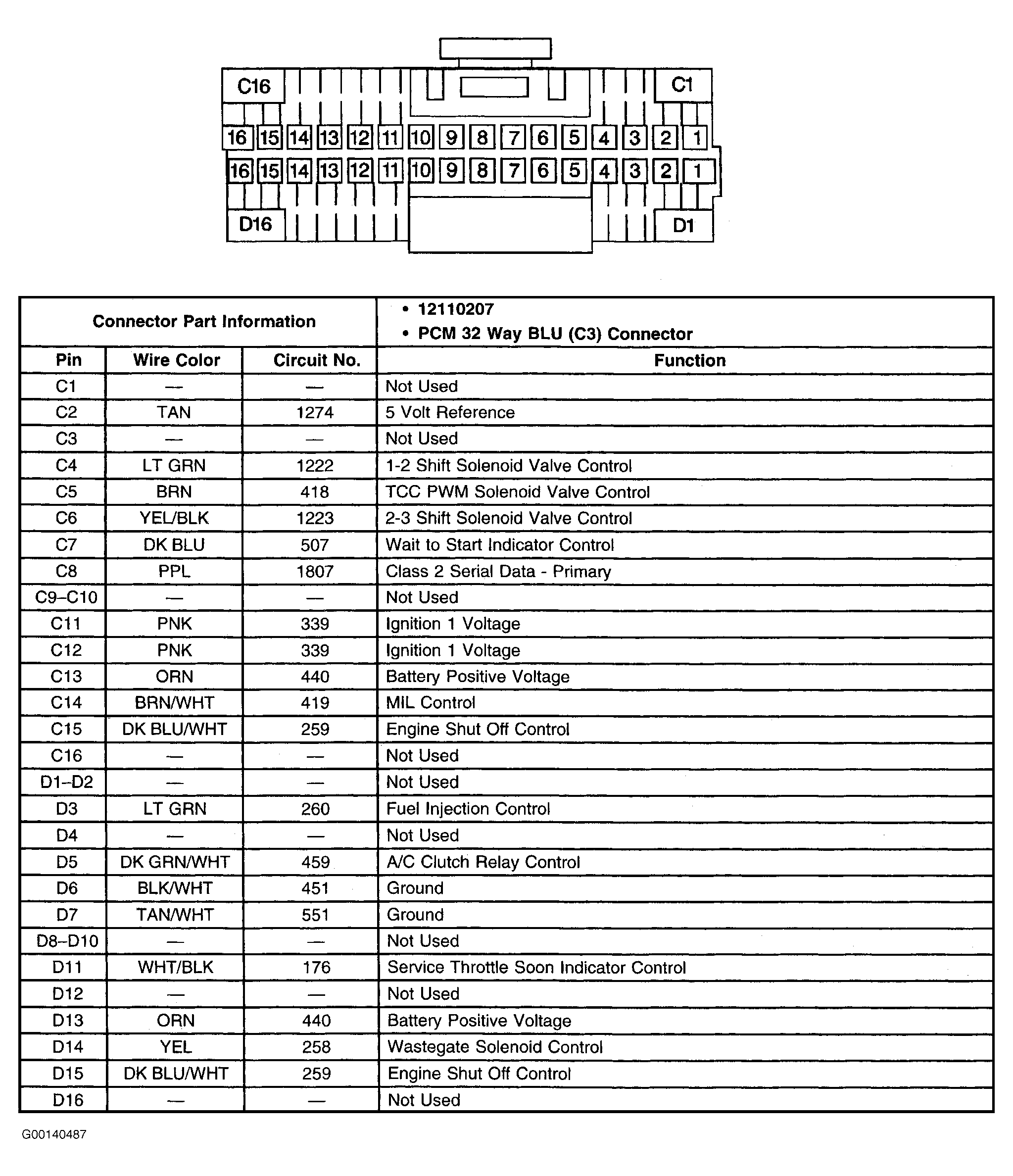

Fig 16: Identifying PCM Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.

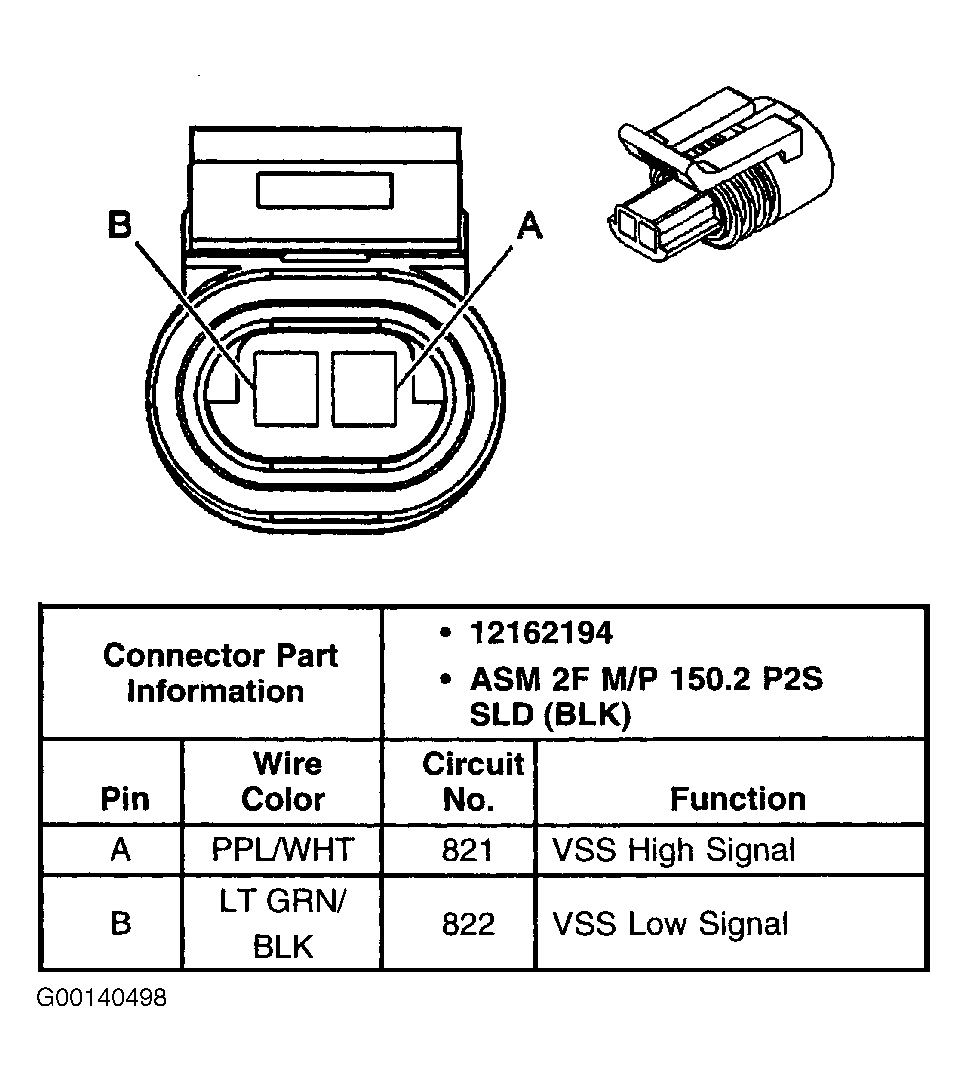

Fig 17: Identifying VSS Connector Terminals
Courtesy of GENERAL MOTORS CORP.

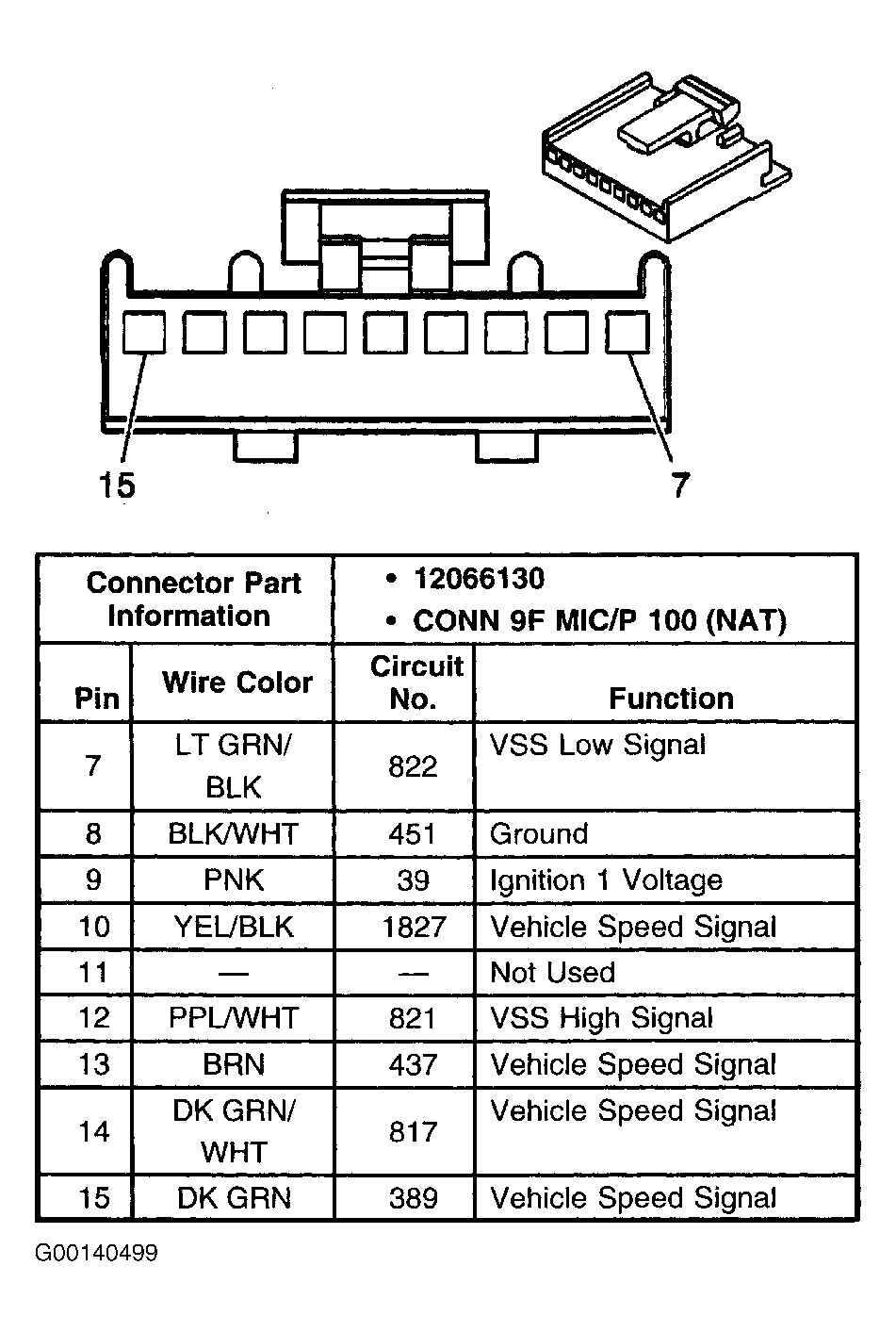

Fig 18: Identifying Vehicle Speed Sensor Buffer Connector Terminals
Courtesy of GENERAL MOTORS CORP.

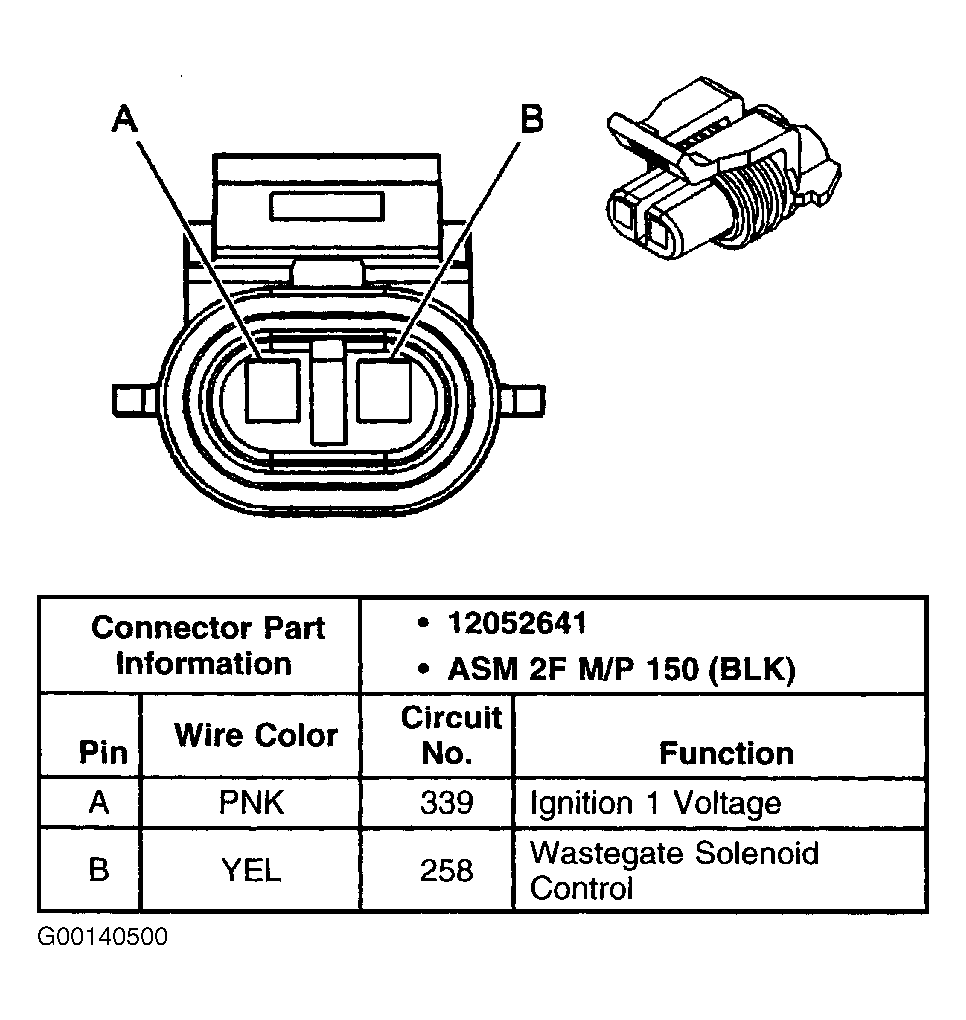

Fig 19: Identifying Wastegate Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

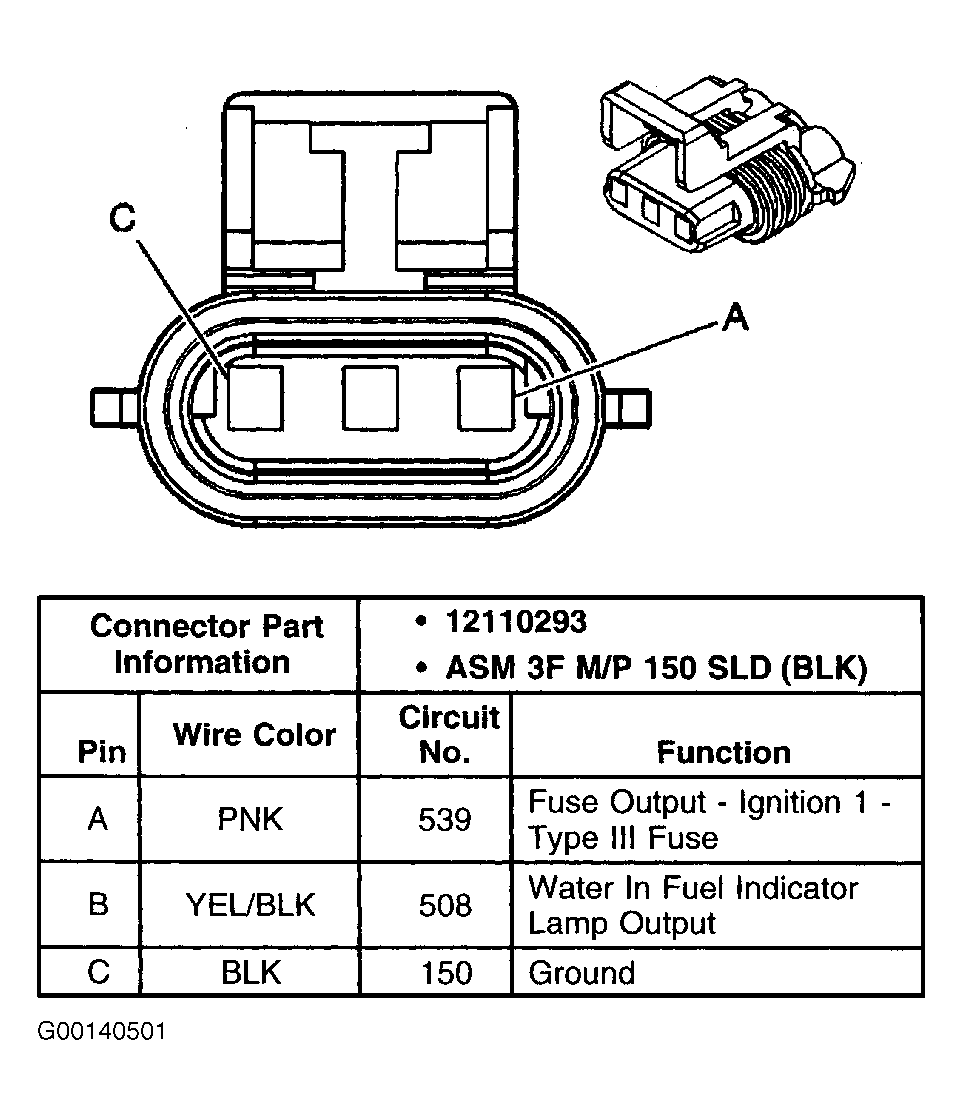

Fig 20: Identifying Water In Fuel Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
