Engine Controls - Self-Diagnostics - 1.8L
>>
Connector Identification
Connector Identification
Fig 1: Identifying PCM Harness Connector C1 Terminals (M/T & 3-Speed A/T Only)
Courtesy of GENERAL MOTORS CORP.
Fig 2: Identifying PCM Harness Connector C2 Terminals (M/T & 3-Speed A/T Only)
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying PCM Harness Connector C3 Terminals (M/T & 3-Speed A/T Only)
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying PCM Harness Connector C1 Terminals (4-Speed A/T Only)
Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying PCM Harness Connector C2 Terminals (4-Speed A/T Only)
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying PCM Harness Connector C3 Terminals (4-Speed A/T Only)
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying PCM Harness Connector C4 Terminals (4-Speed A/T Only)
Courtesy of GENERAL MOTORS CORP.

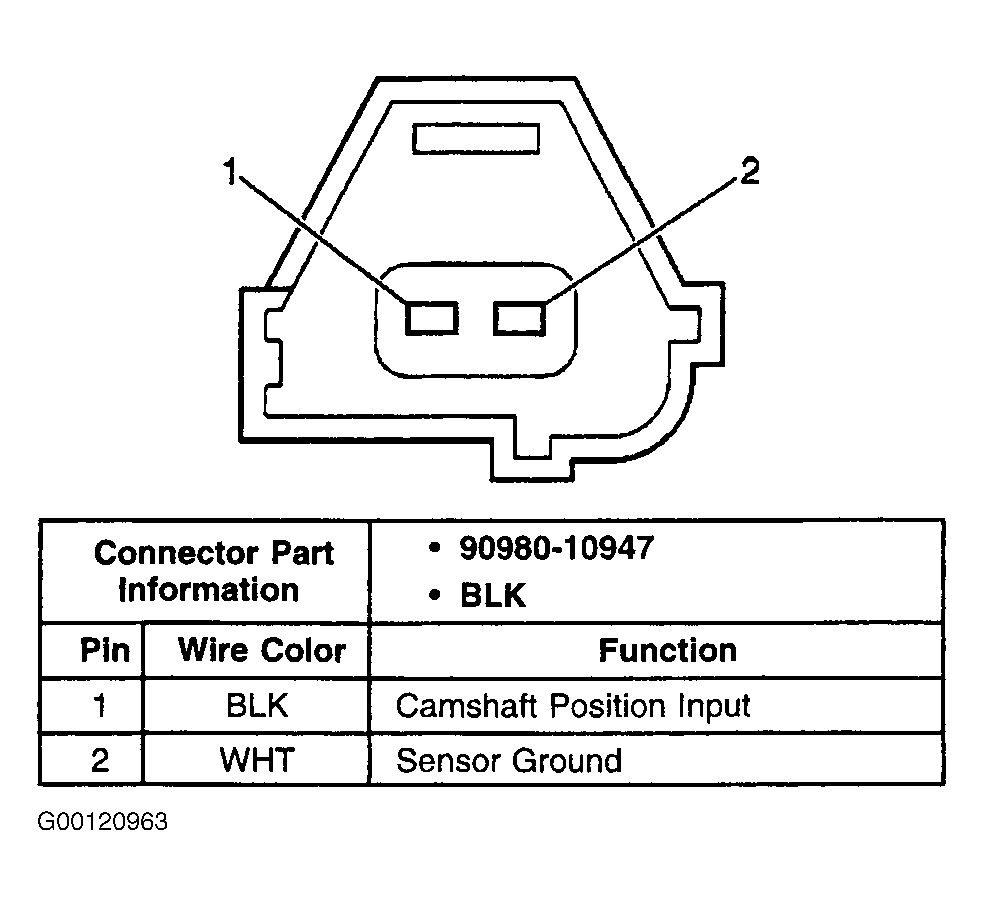

Fig 8: Identifying Camshaft Position (CMP) Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

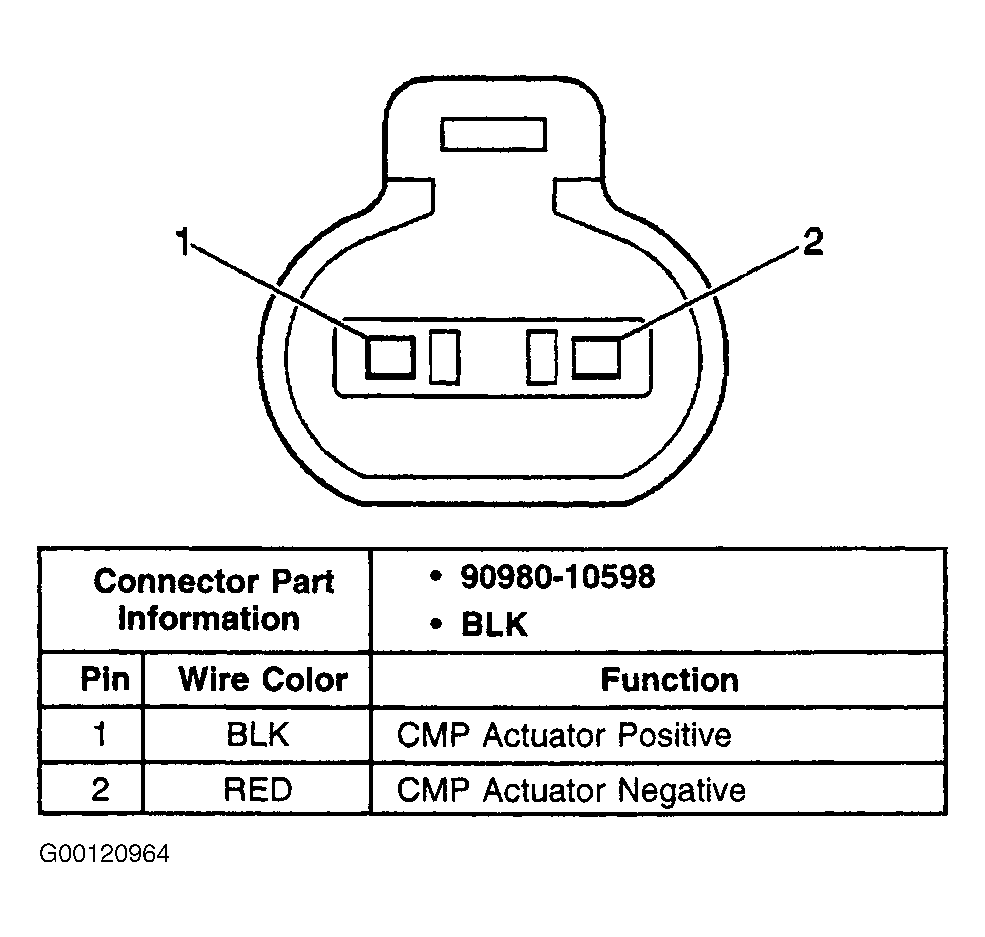

Fig 9: Identifying Camshaft Position (CMP) Actuator Solenoid Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

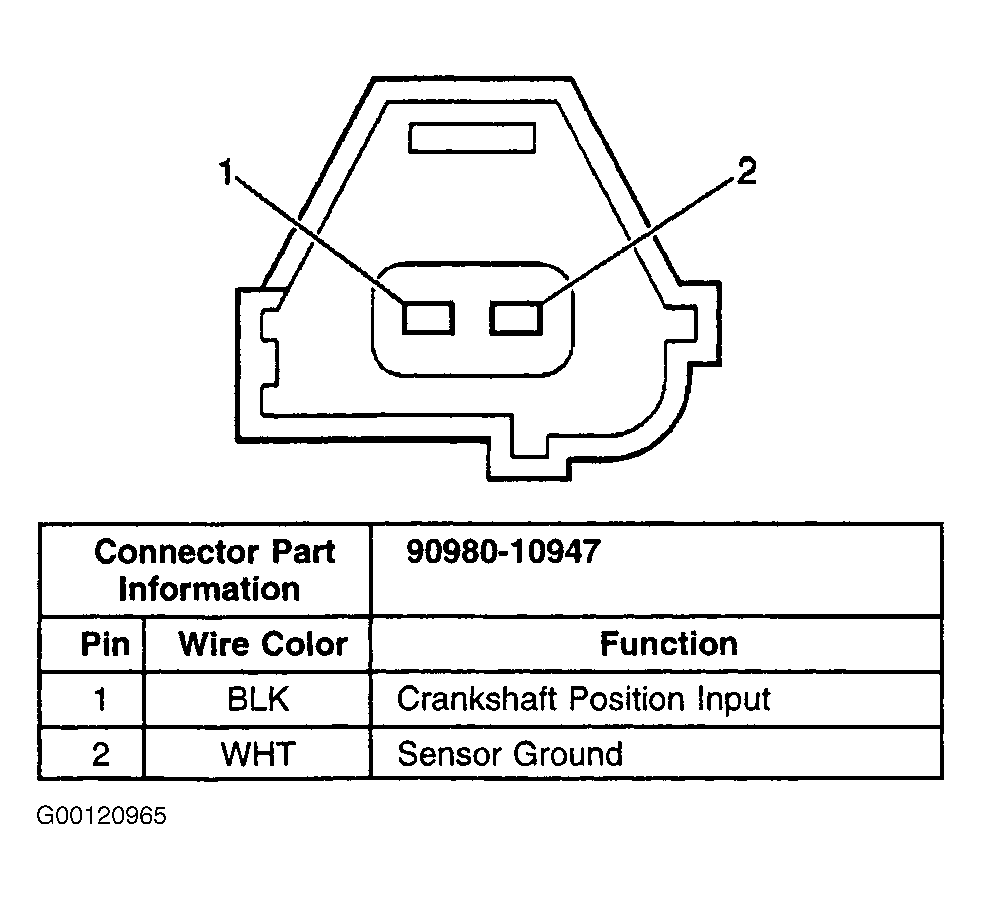

Fig 10: Identifying Crankshaft Position (CKP) Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

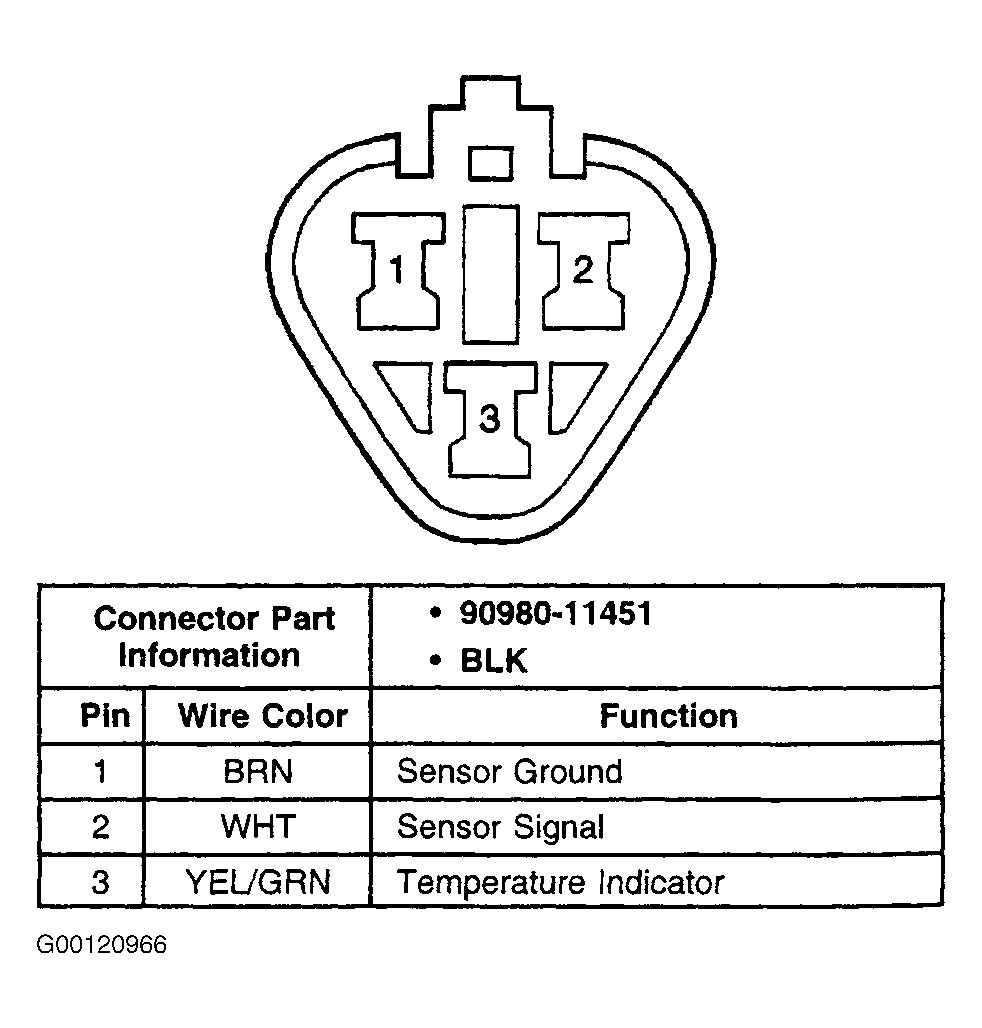

Fig 11: Identifying Engine Coolant Temperature (ECT) Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

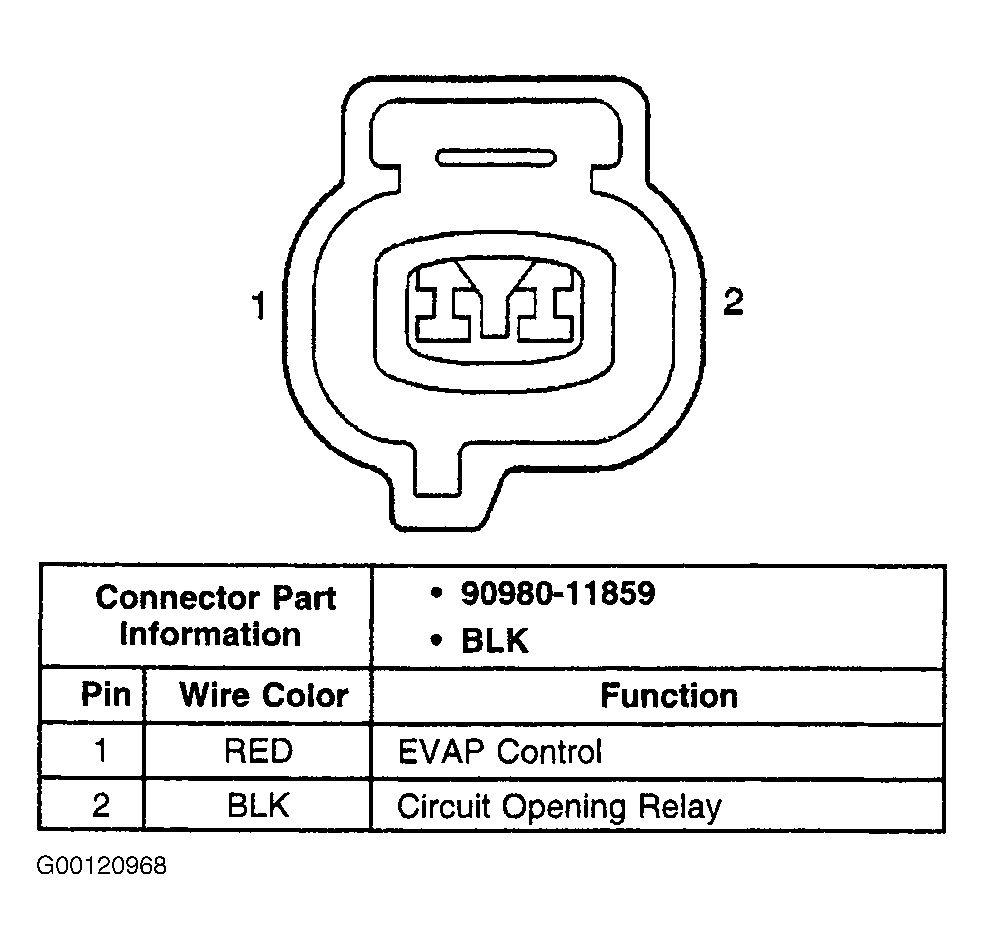

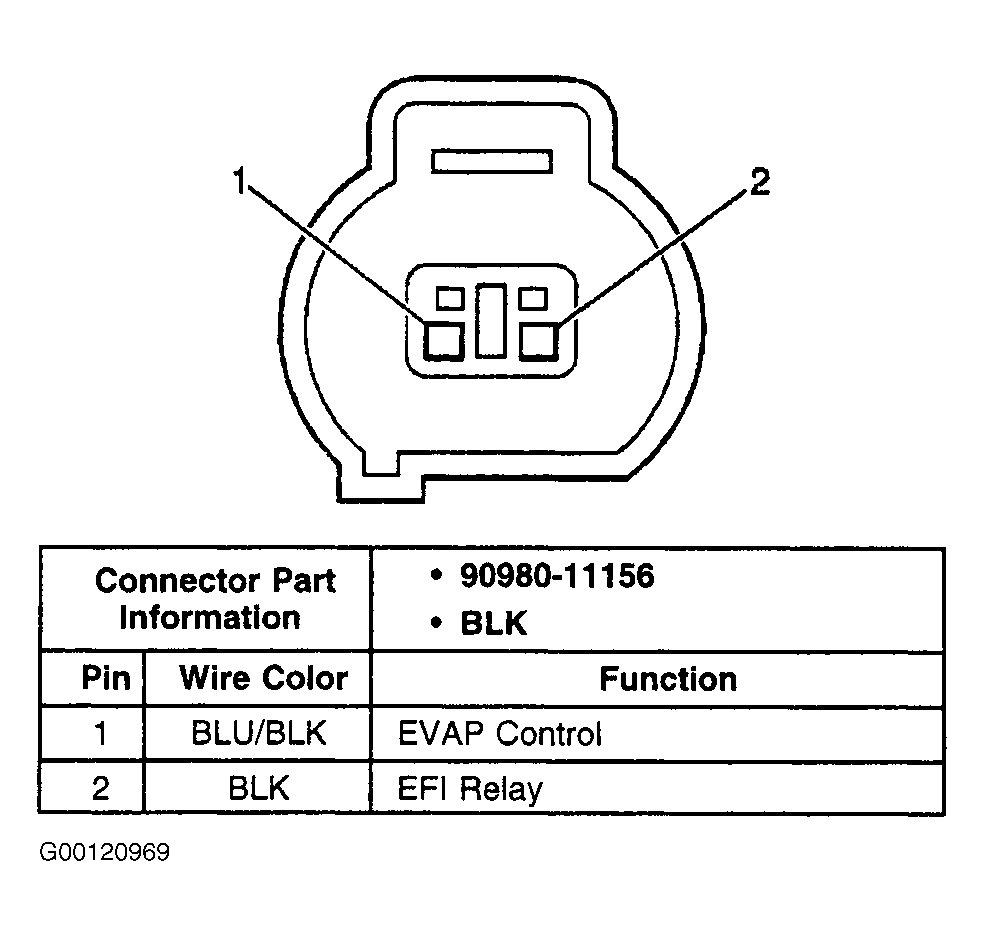

Fig 12: Identifying EVAP Canister Vent Solenoid Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 13: Identifying EVAP Pressure Switching Solenoid Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

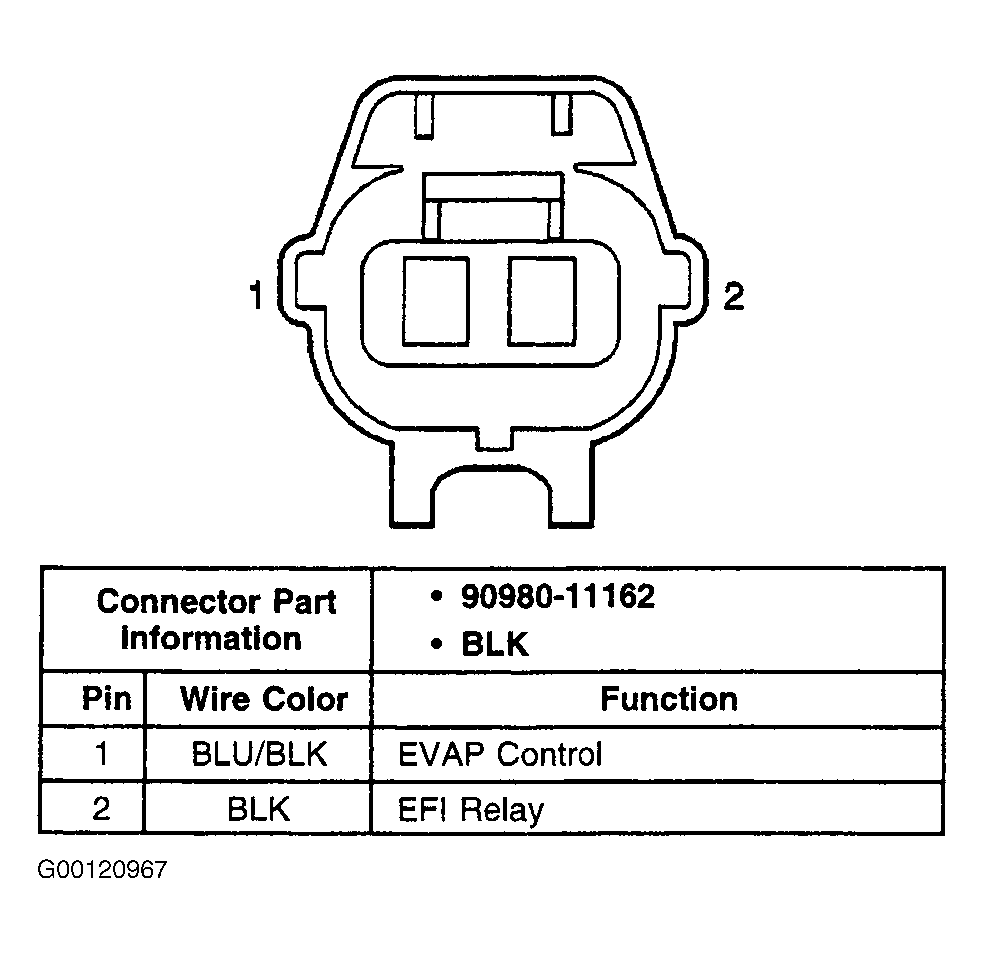

Fig 14: Identifying EVAP Purge Solenoid Valve Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

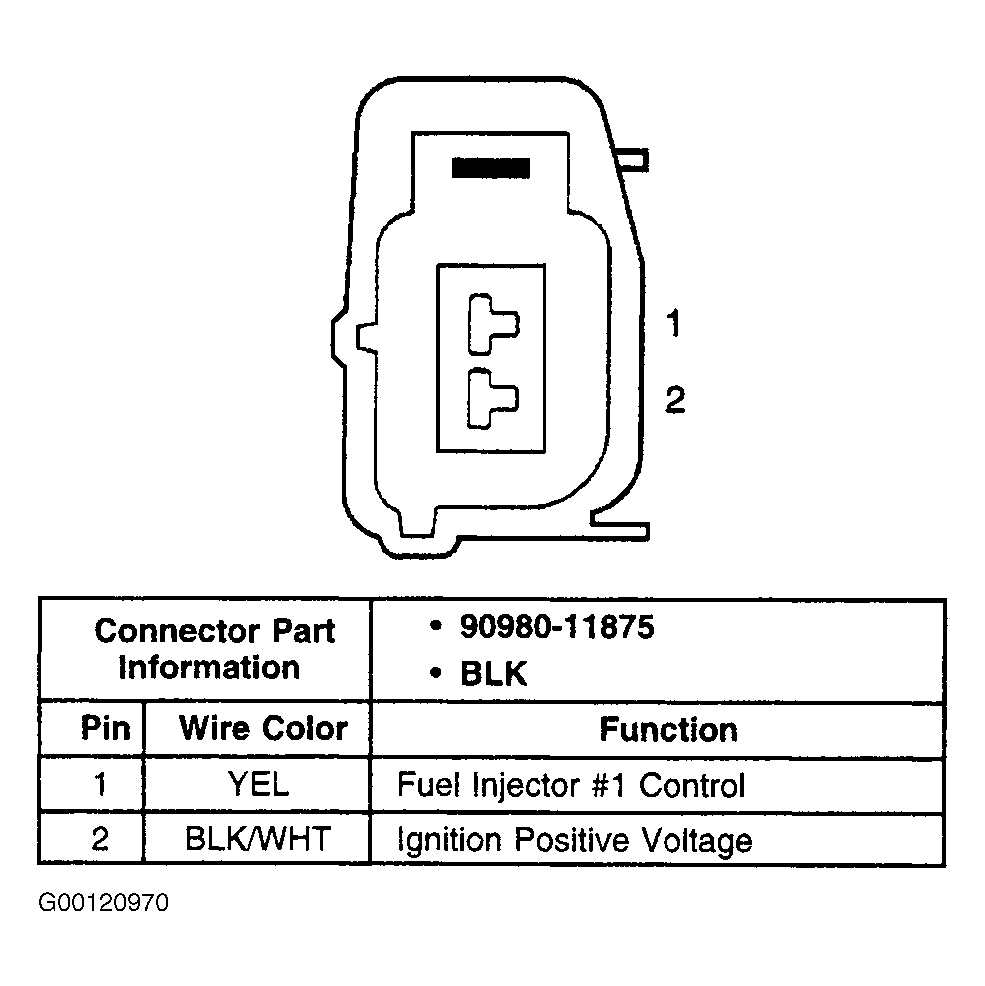

Fig 15: Identifying Fuel Injector No. 1 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

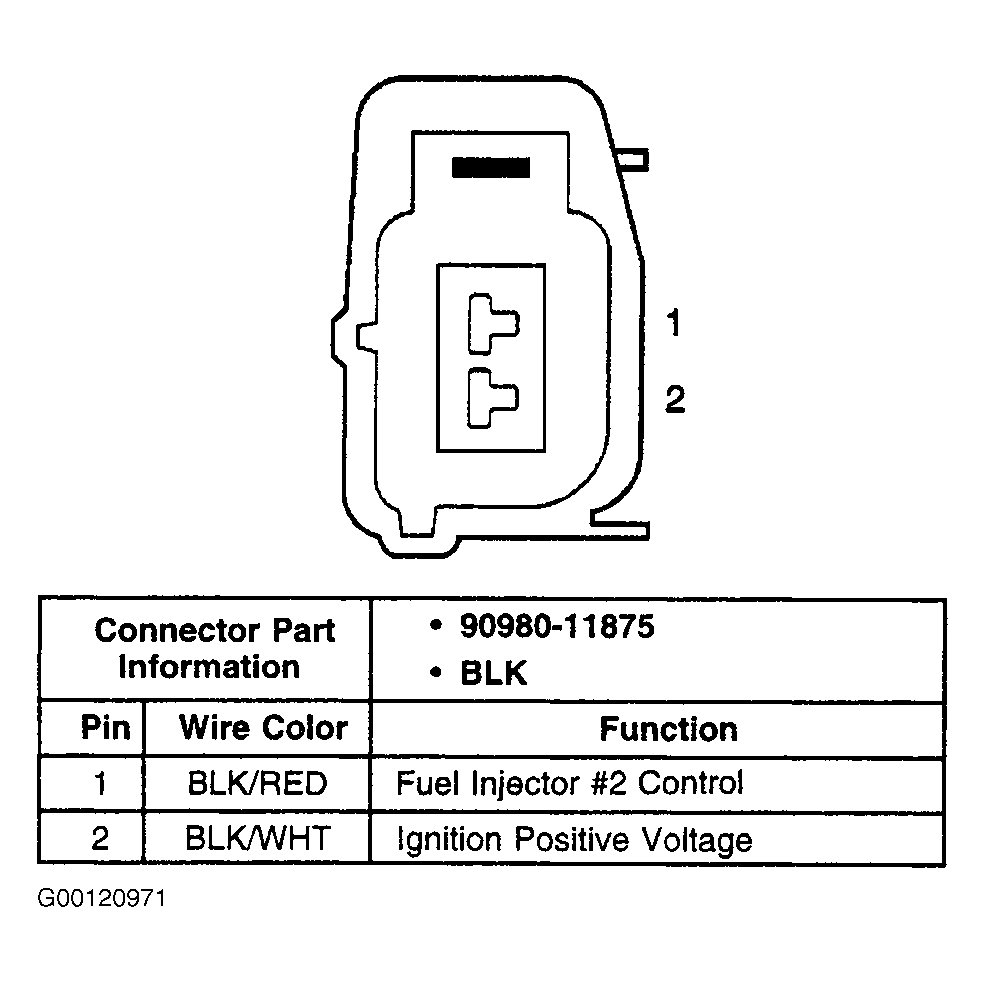

Fig 16: Identifying Fuel Injector No. 2 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 17: Identifying Fuel Injector No. 3 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying Fuel Injector No. 4 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

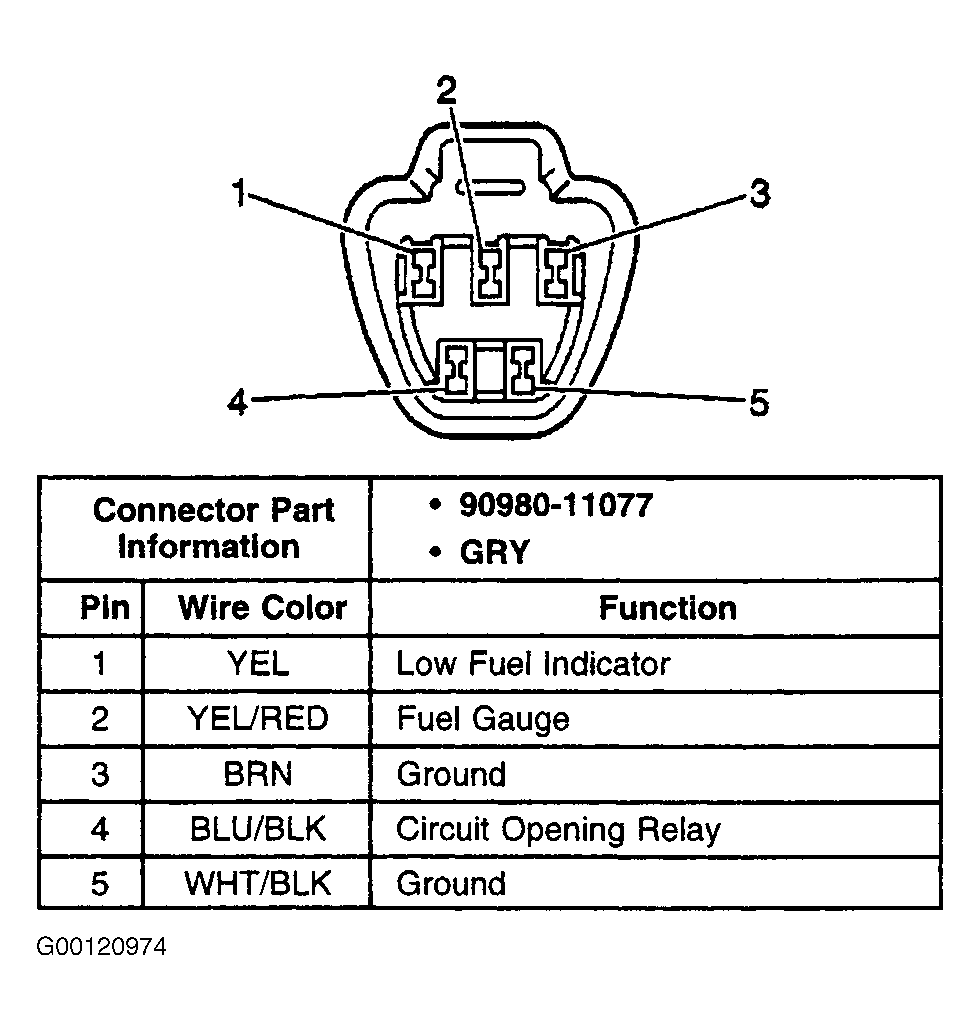

Fig 19: Identifying Fuel Sender Assembly Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

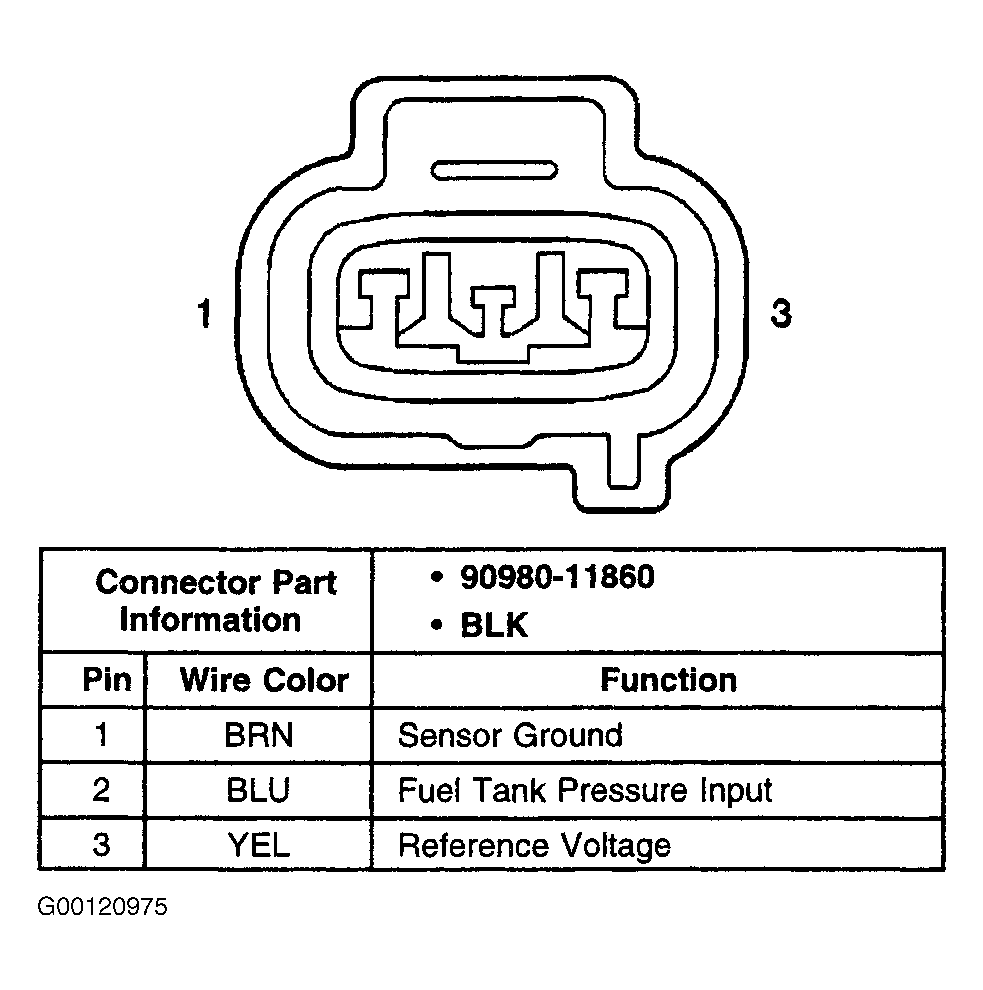

Fig 20: Identifying Fuel Tank Pressure (FTP) Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

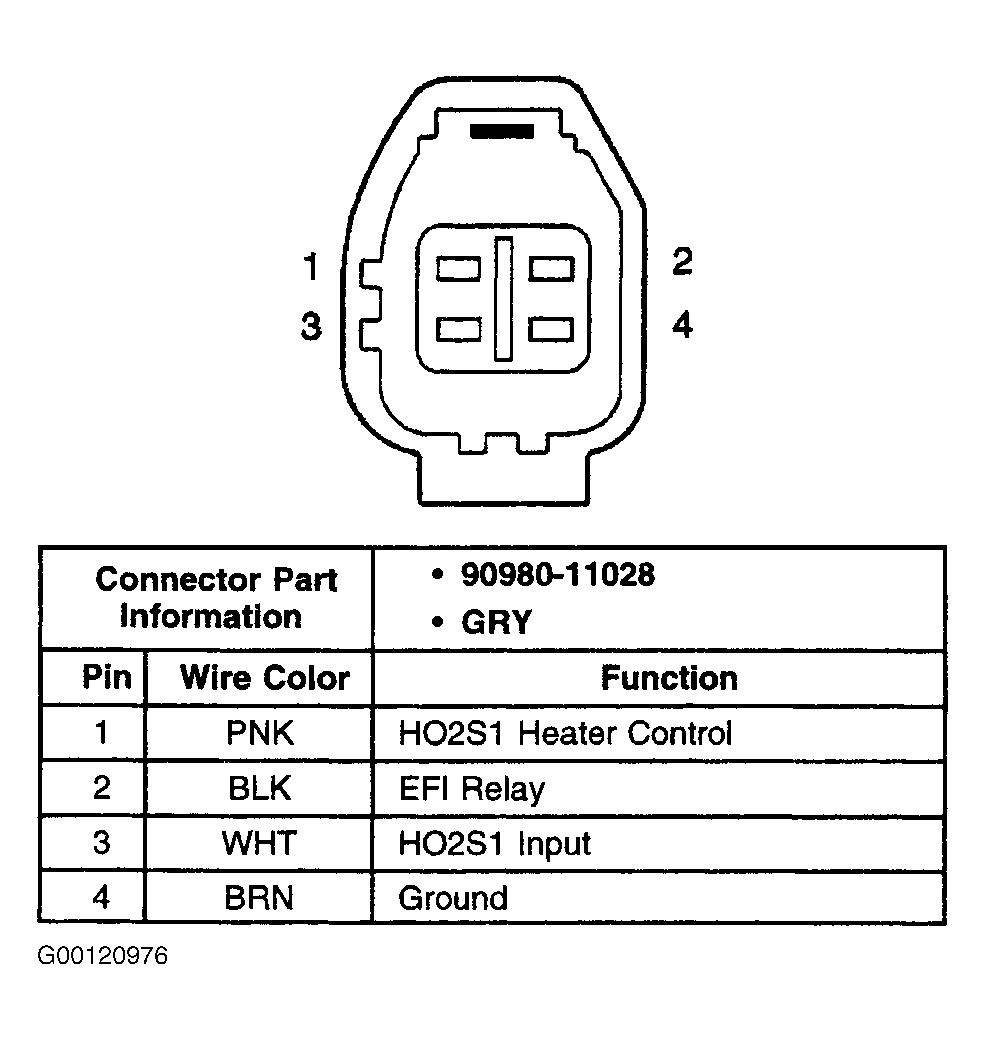

Fig 21: Identifying HO2S No. 1 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

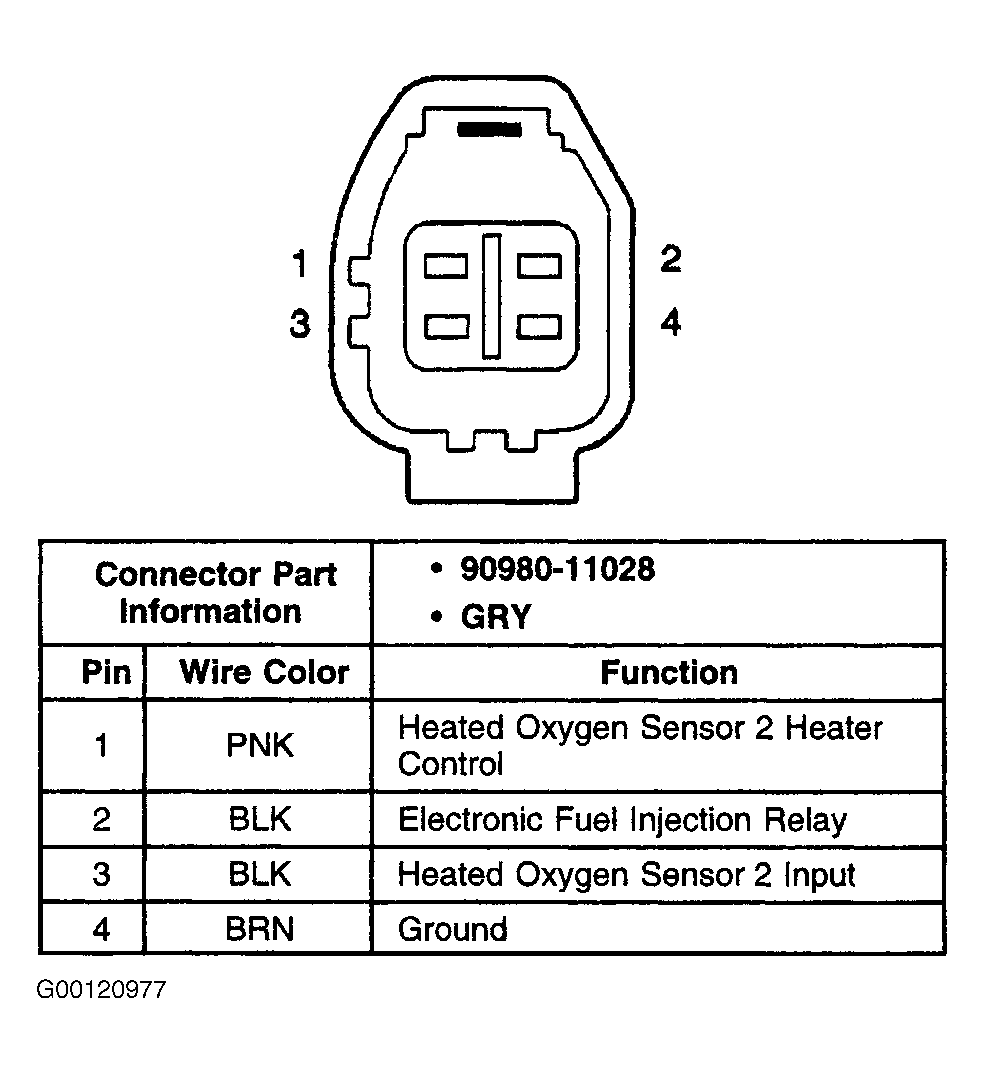

Fig 22: Identifying HO2S No. 2 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying Idle Air Control (IAC) Valve Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

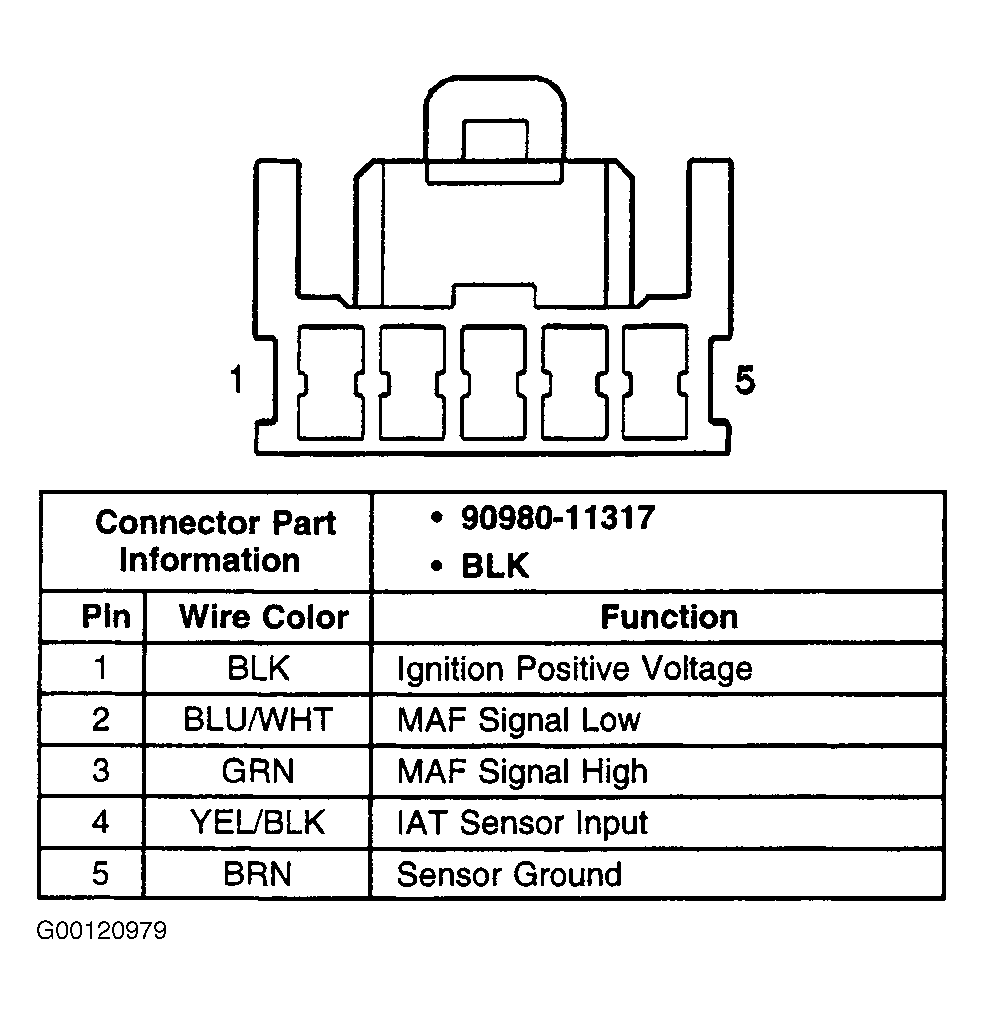

Fig 24: Identifying Mass Airflow (MAF) Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

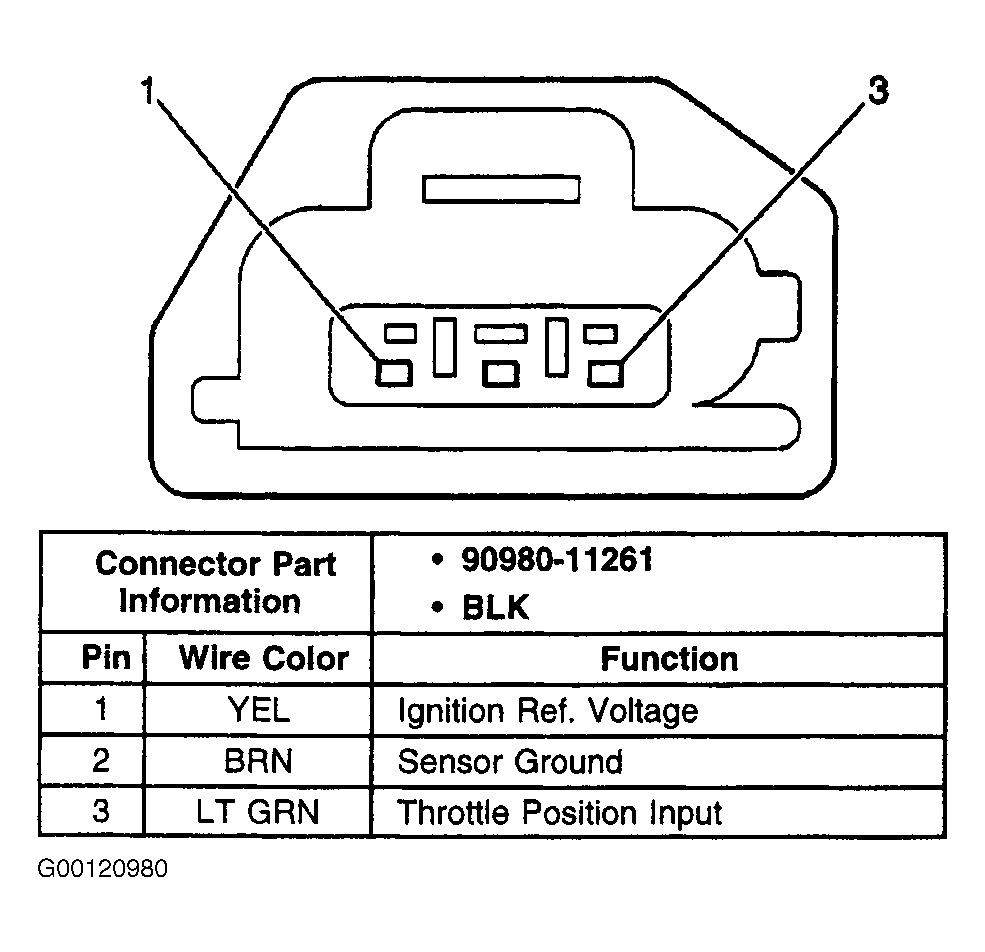

Fig 25: Identifying Throttle Position (TP) Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
