Engine Controls Self-Diagnostics
>>
Connector Identification
Connector Identification

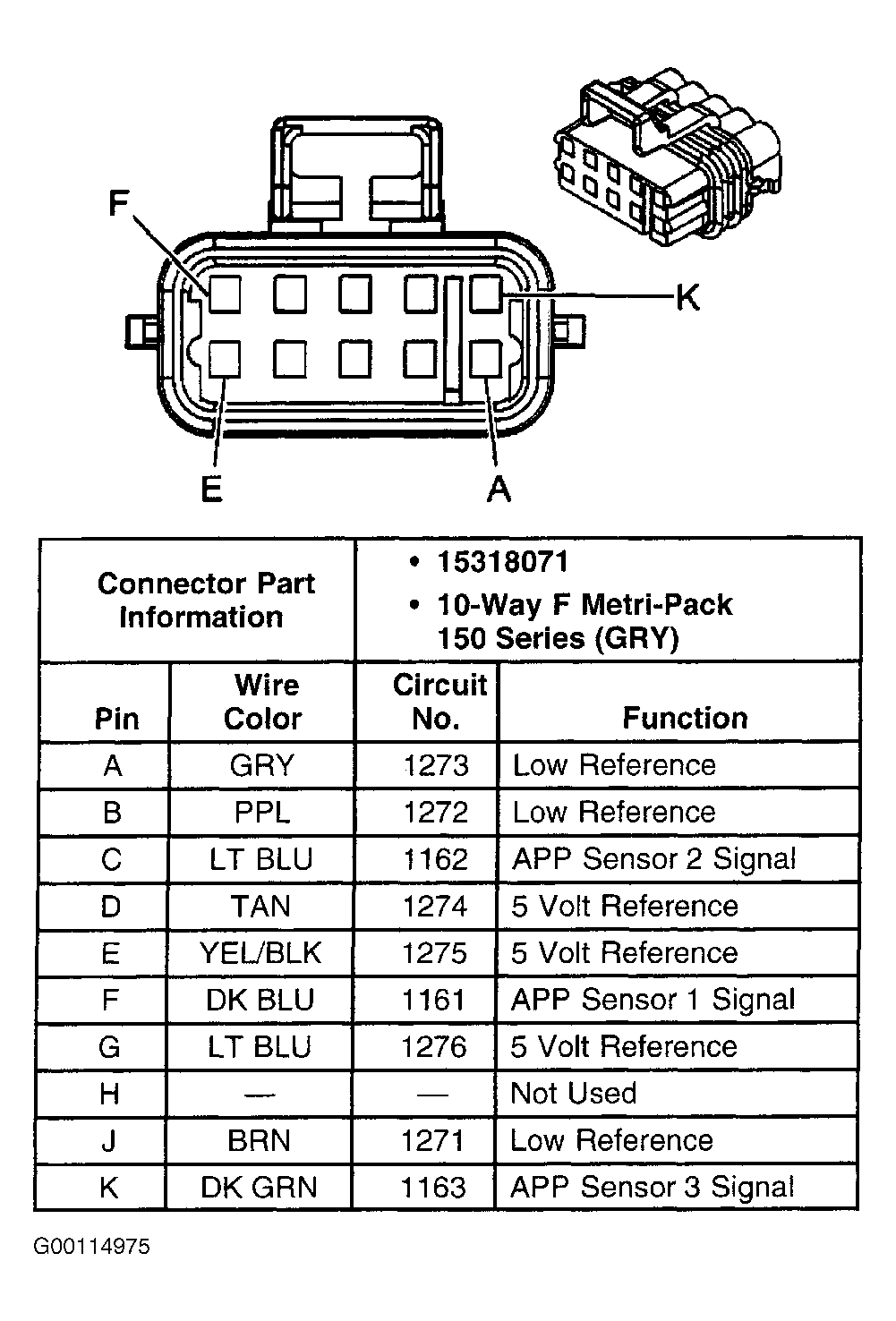

Fig 1: Identifying APP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

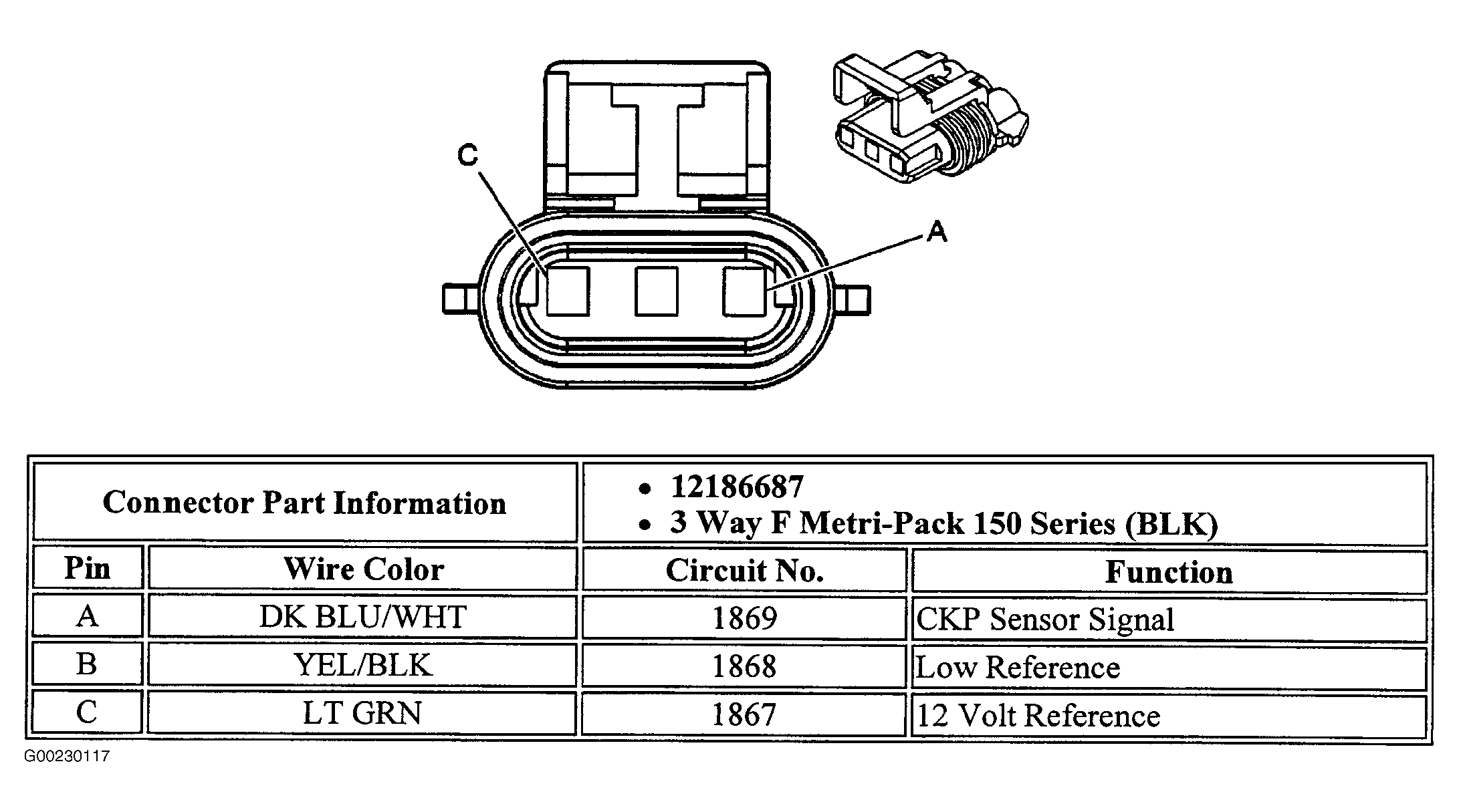

Fig 2: Identifying CKP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying CMP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

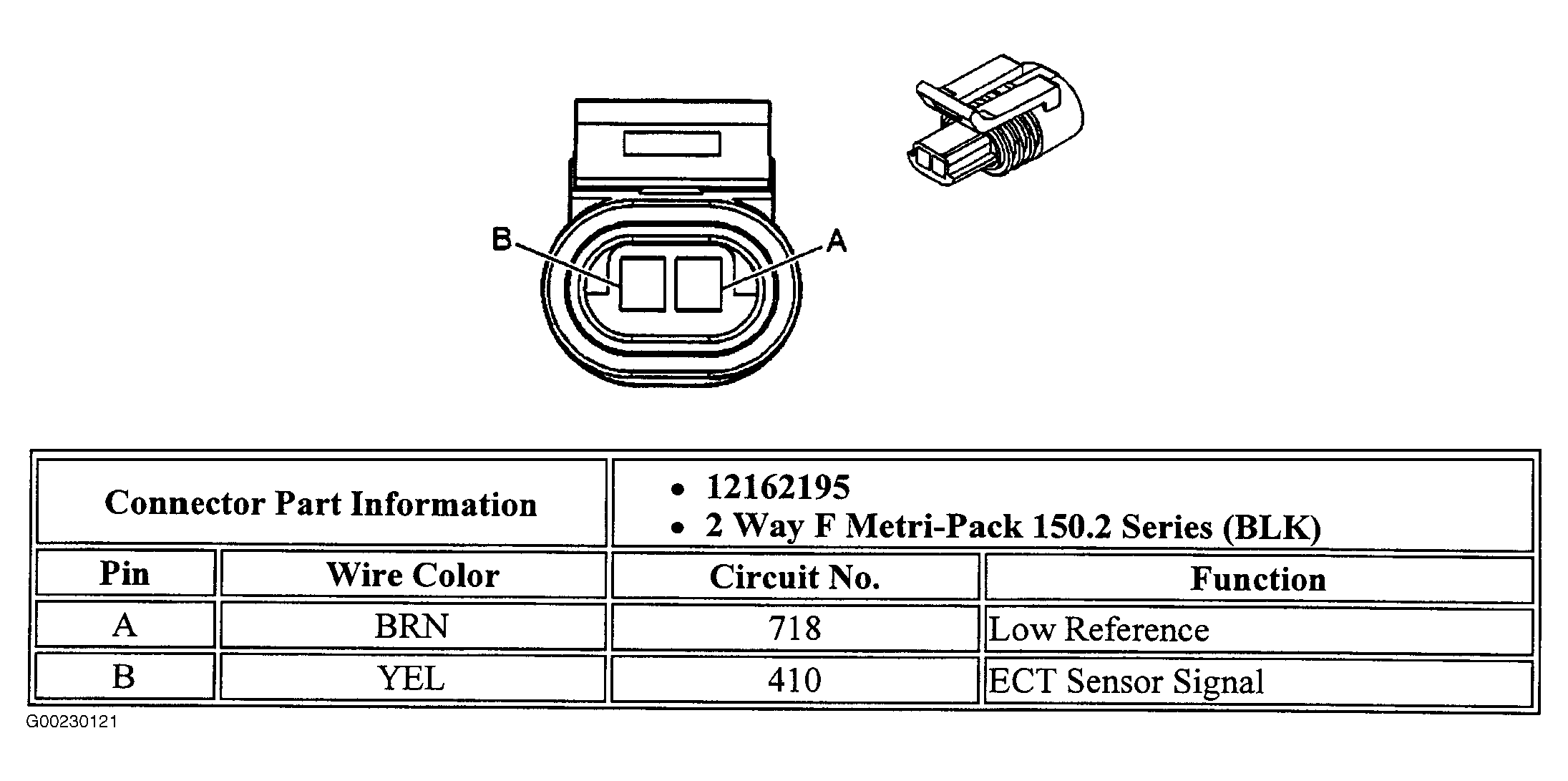

Fig 4: Identifying ECT Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

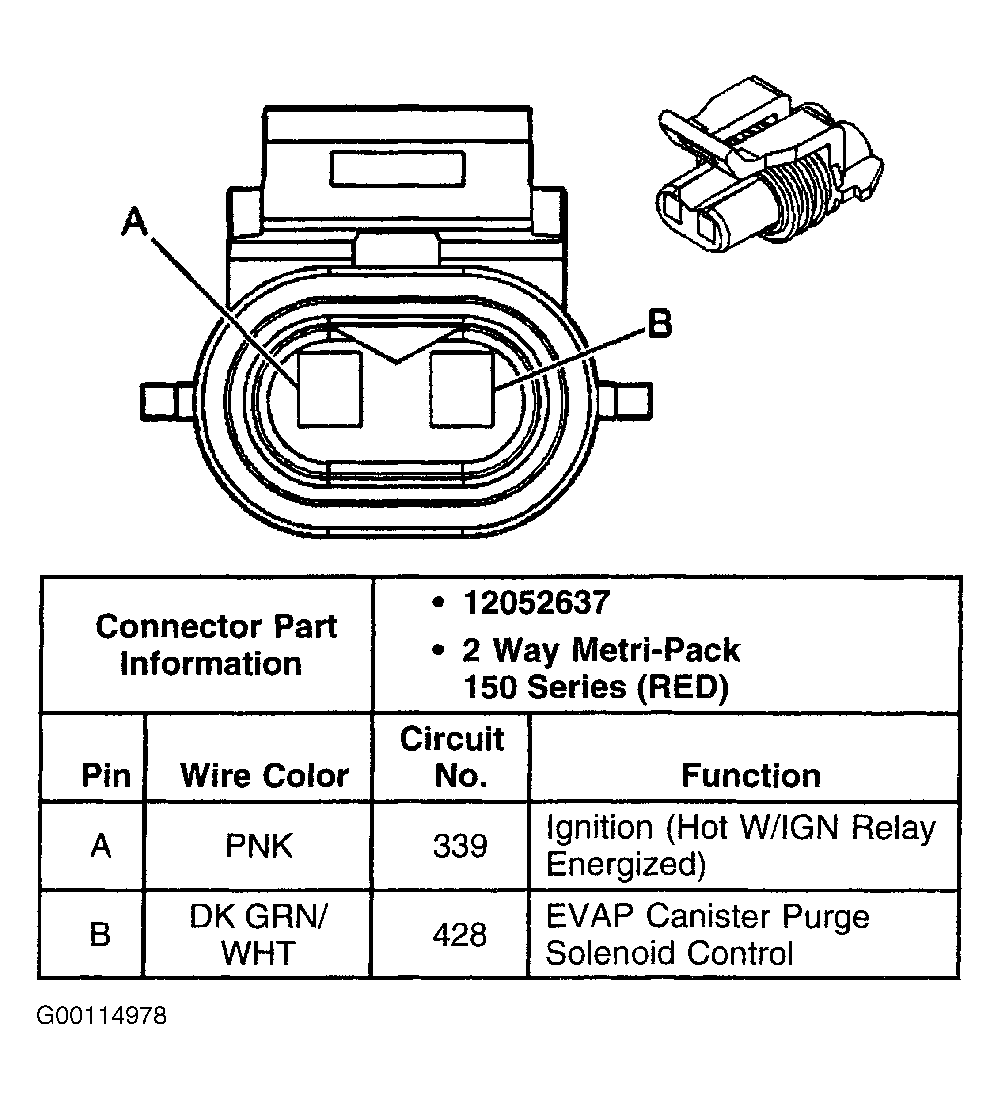

Fig 5: Identifying EVAP Purge Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

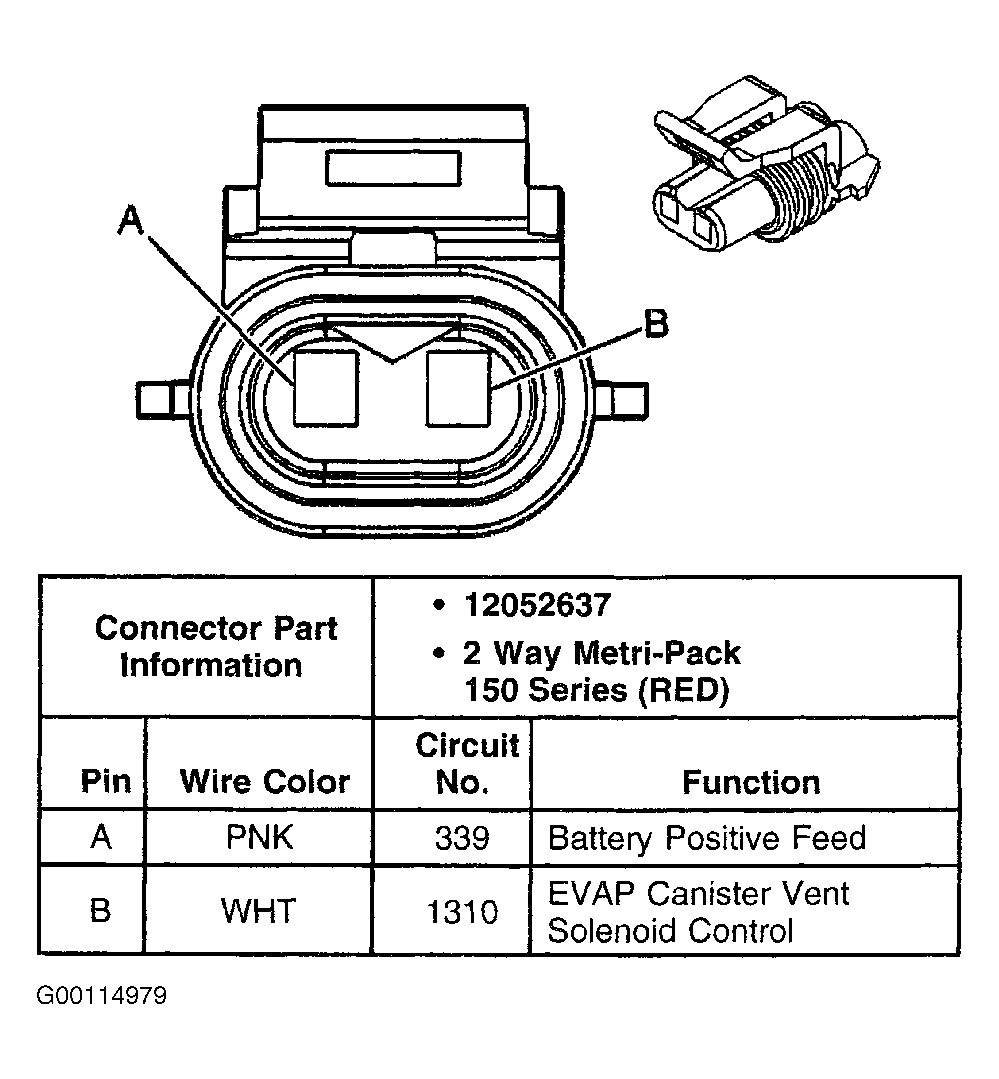

Fig 6: Identifying EVAP Vent Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

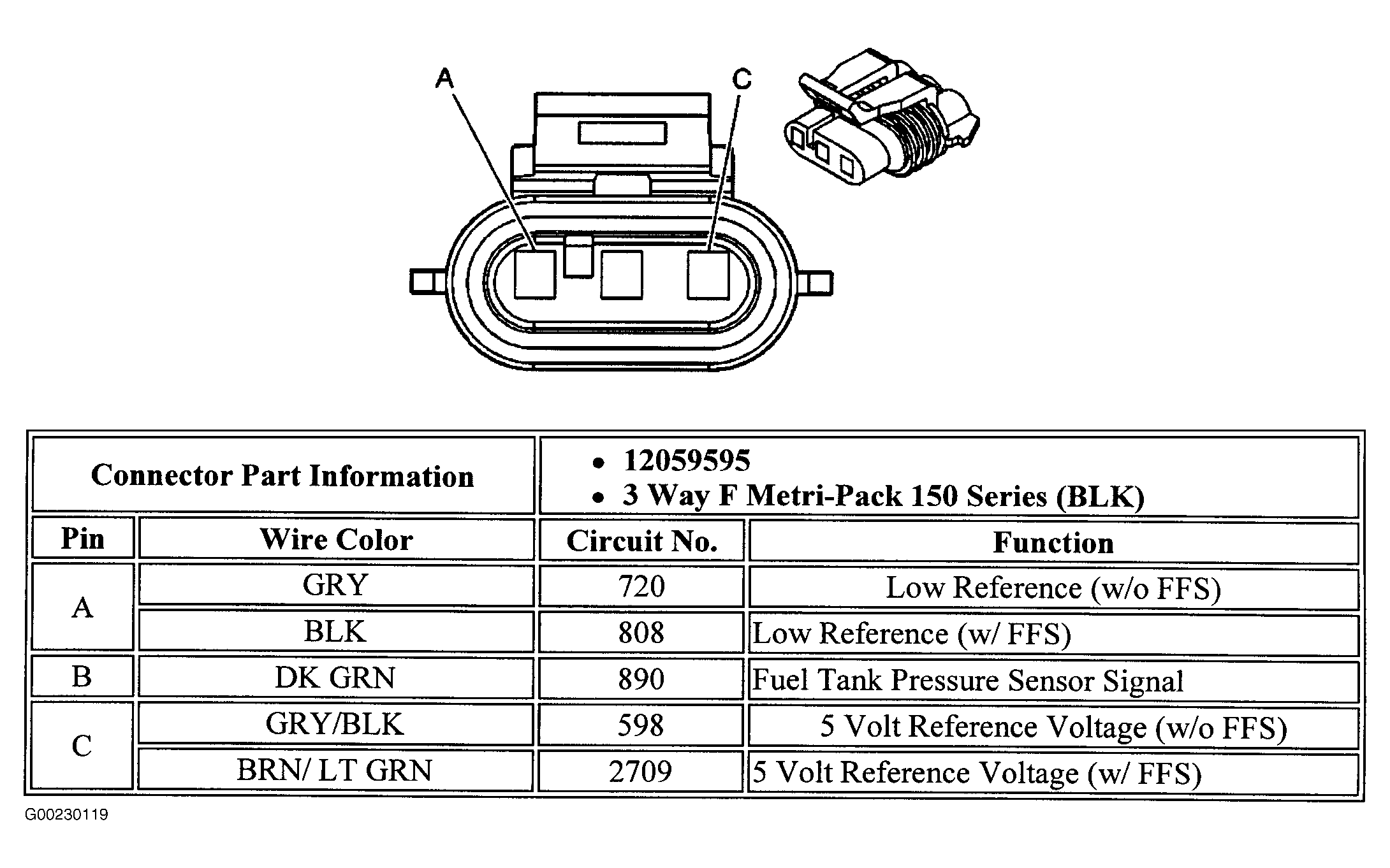

Fig 7: Identifying FTP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

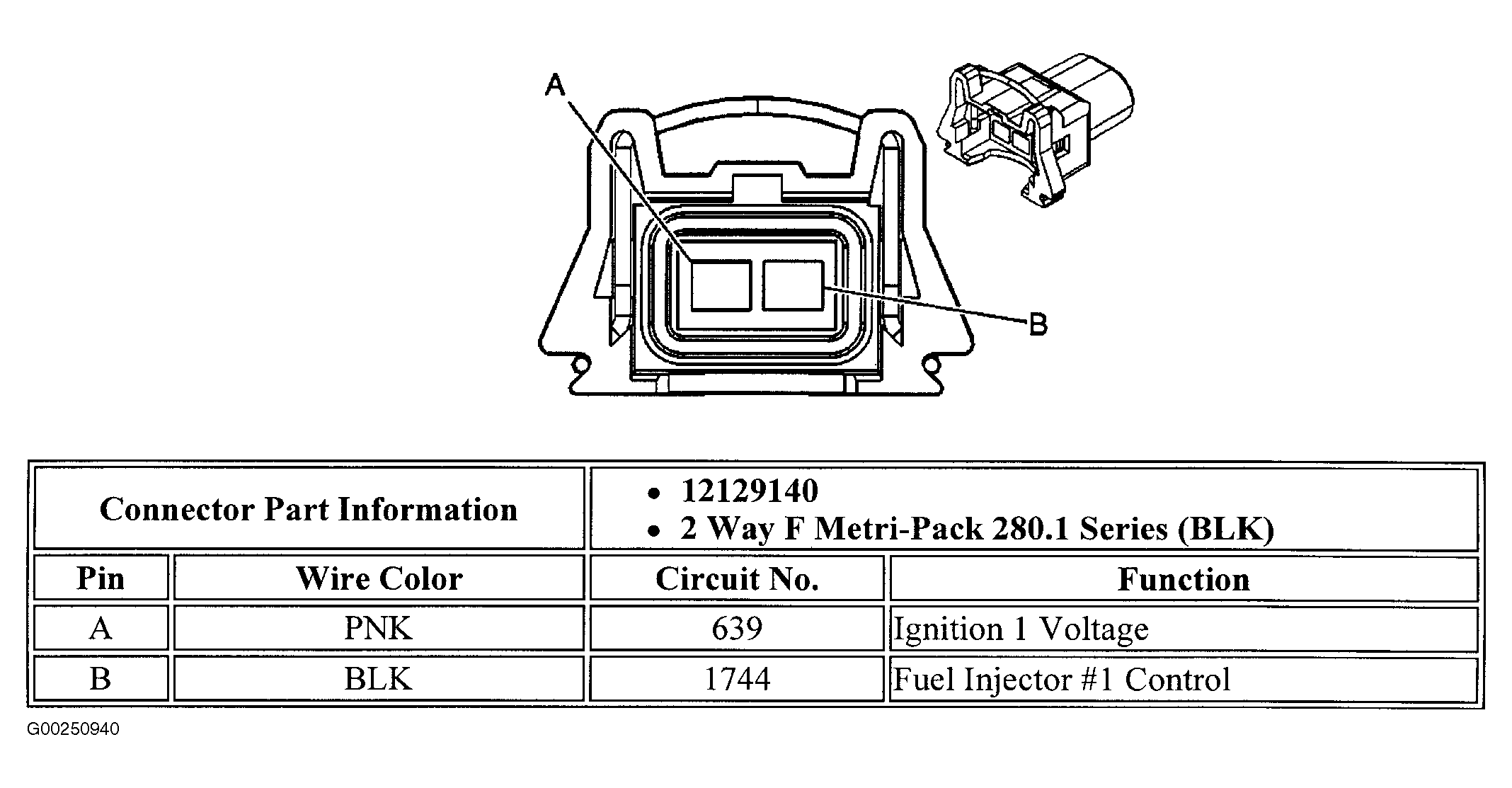

Fig 8: Identifying Fuel Injector 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

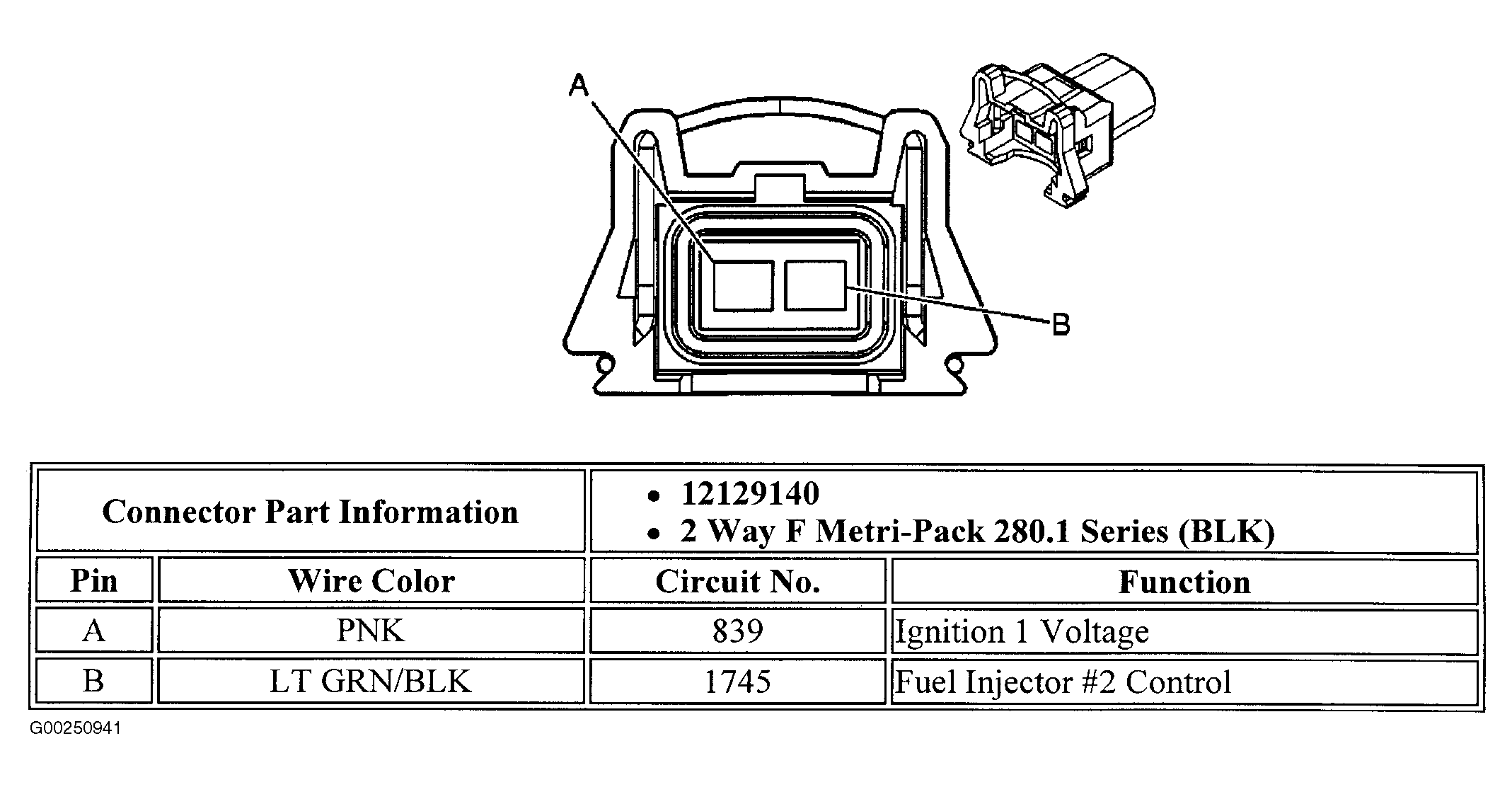

Fig 9: Identifying Fuel Injector 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying Fuel Injector 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 11: Identifying Fuel Injector 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

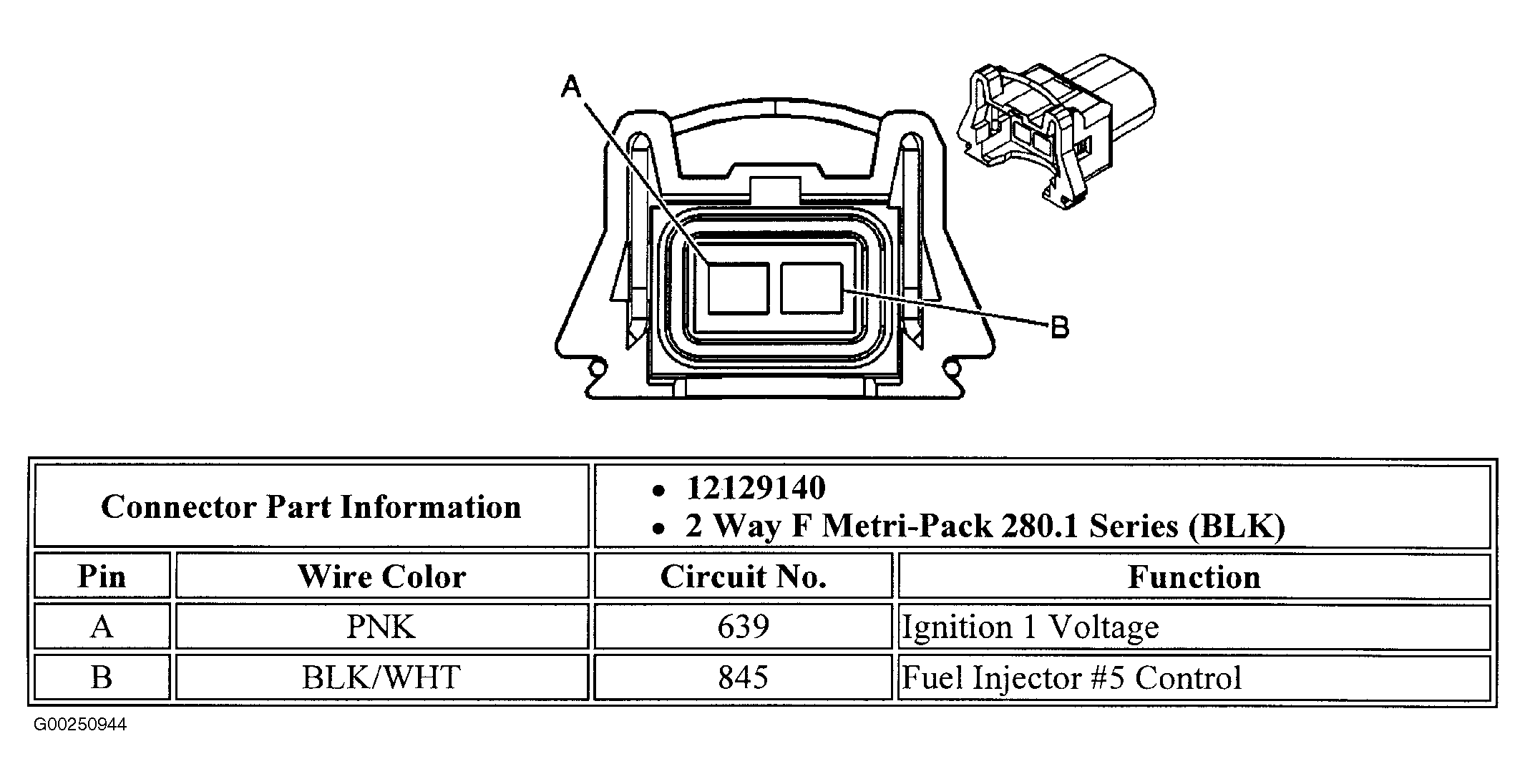

Fig 12: Identifying Fuel Injector 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

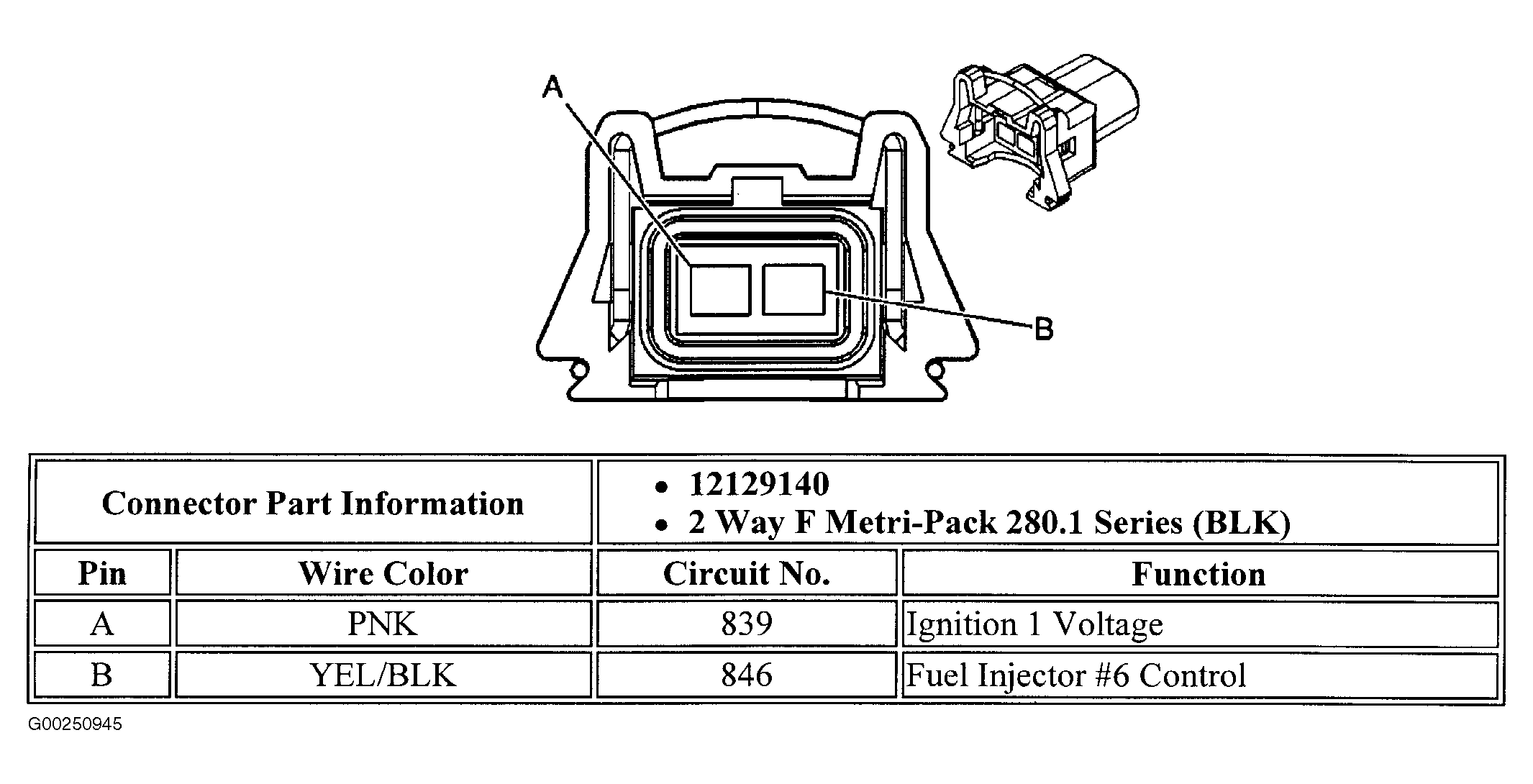

Fig 13: Identifying Fuel Injector 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 14: Identifying Fuel Injector 7 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

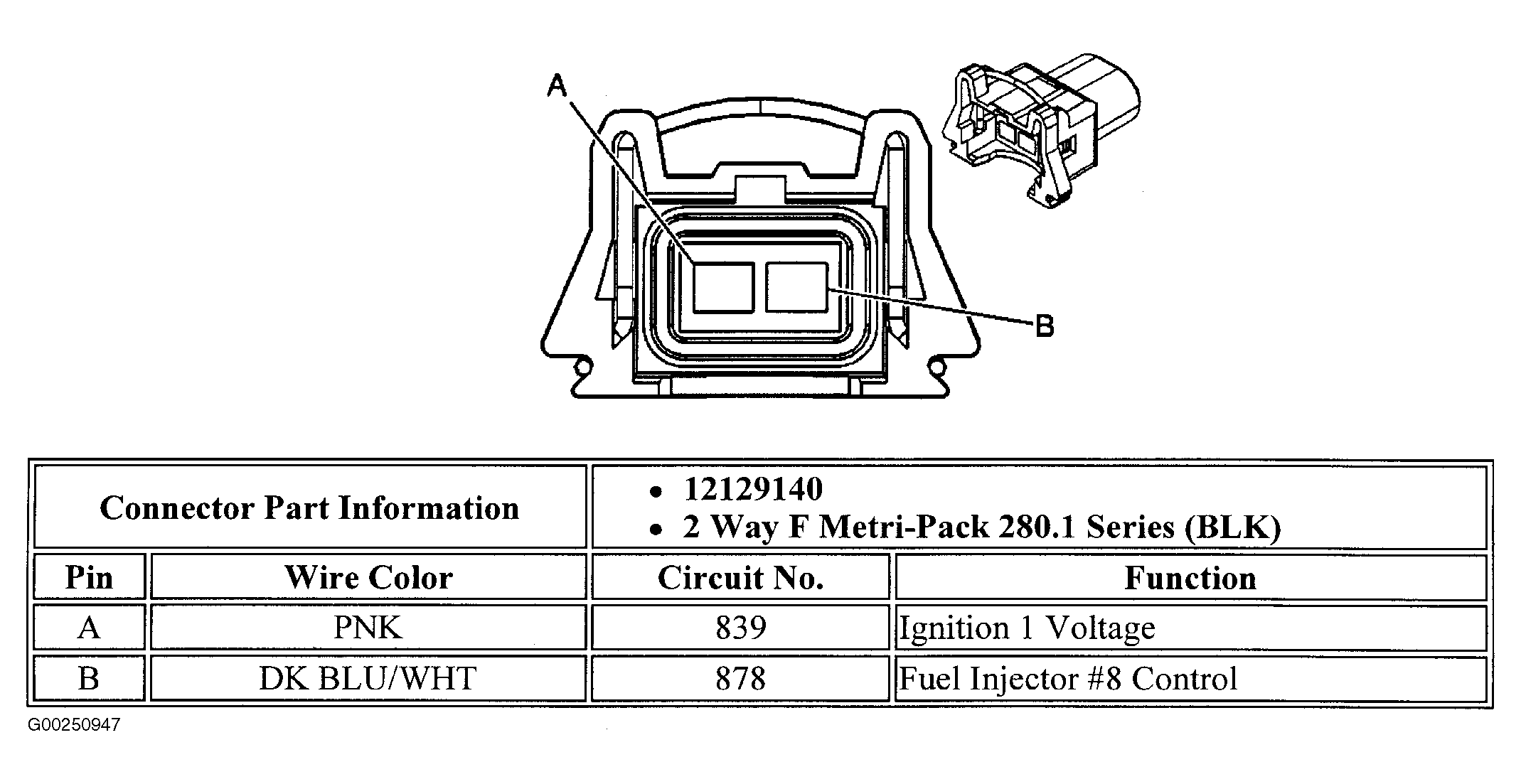

Fig 15: Identifying Fuel Injector 8 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying Fuel Pump/Sender Assembly Connector Terminals (With Feedback Fuel System)
Courtesy of GENERAL MOTORS CORP.

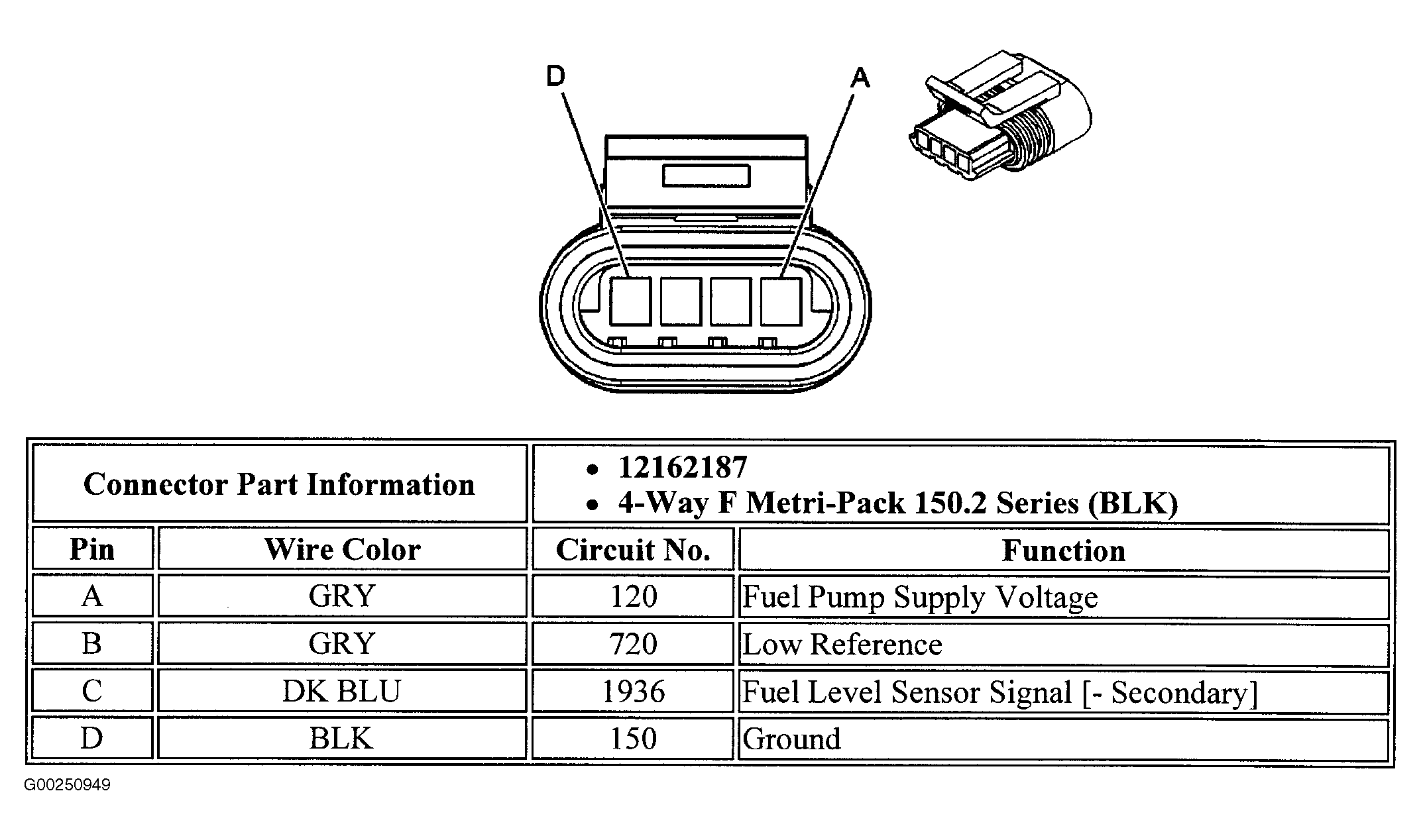

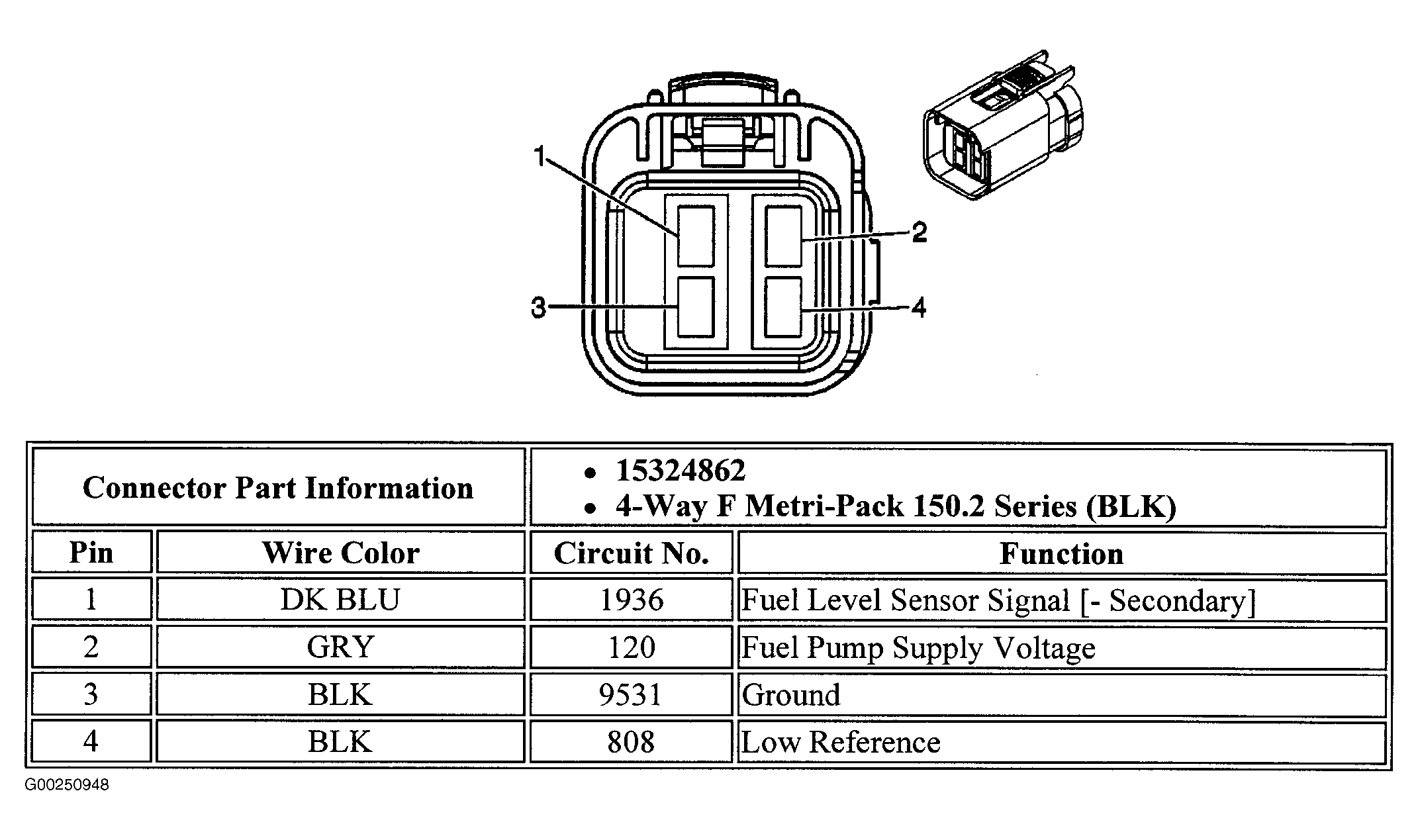

Fig 17: Identifying Fuel Pump/Sender Assembly Connector Terminals (Without Feedback Fuel System)
Courtesy of GENERAL MOTORS CORP.

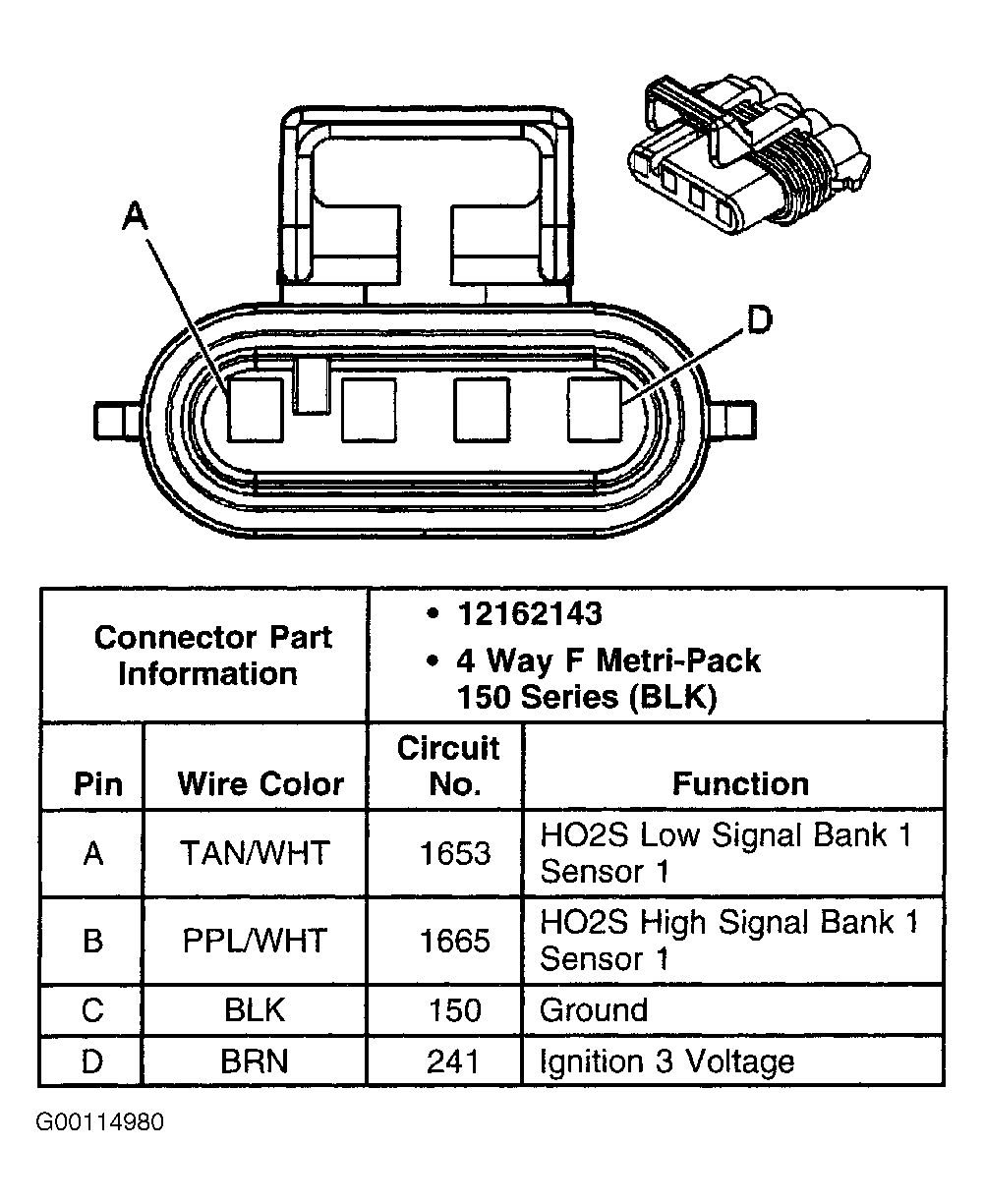

Fig 18: Identifying HO2S Bank 1, Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

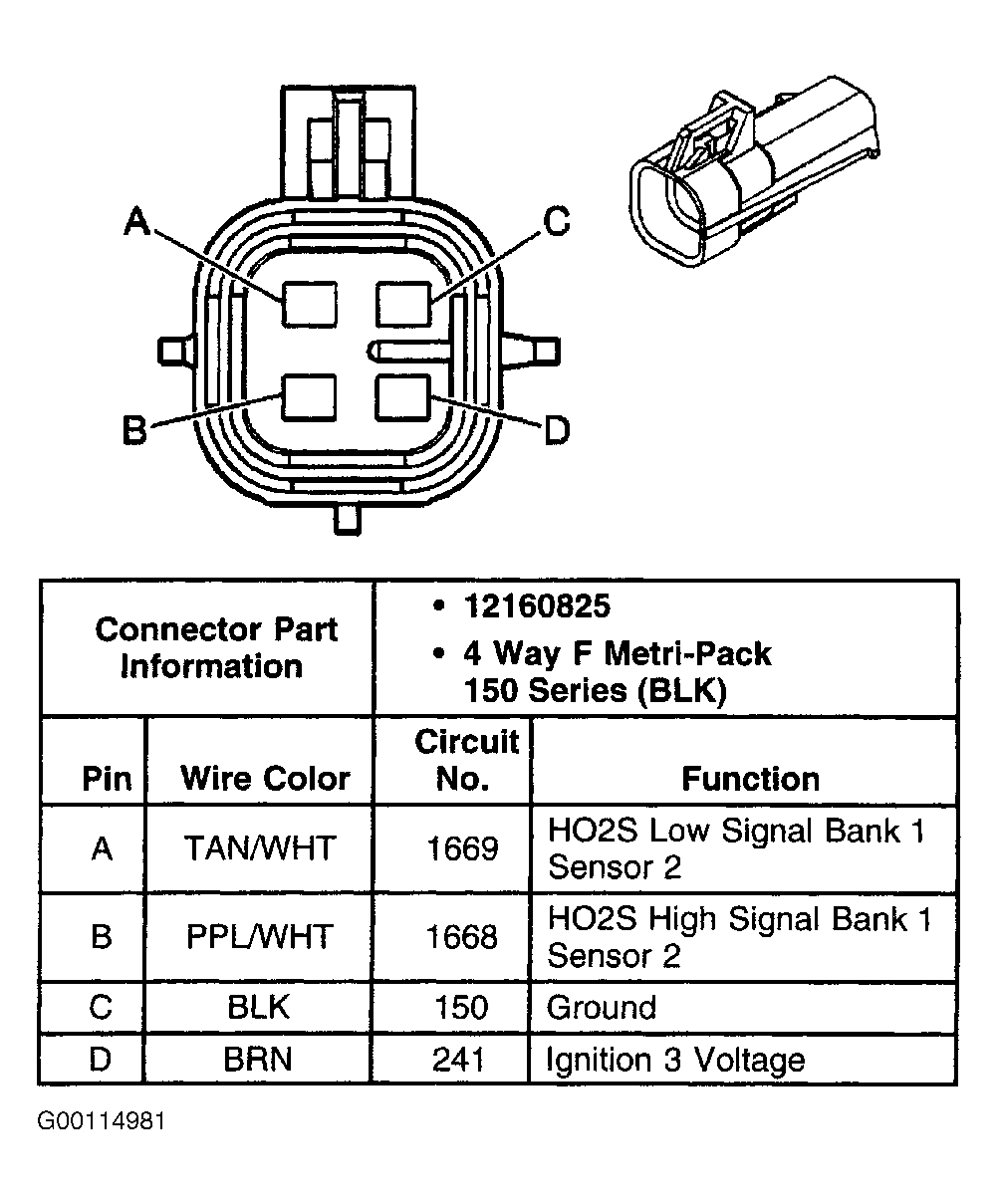

Fig 19: Identifying HO2S Bank 1, Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

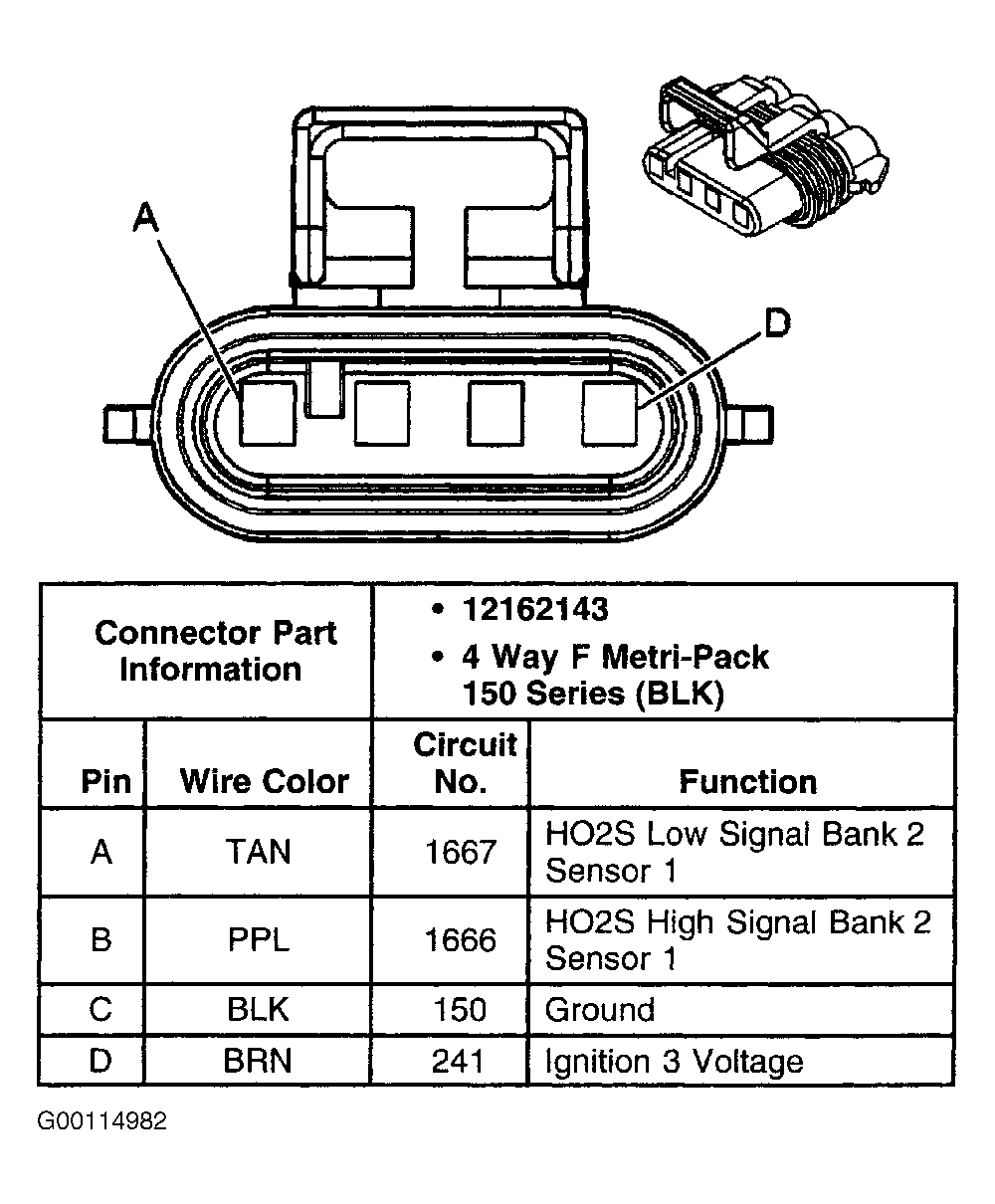

Fig 20: Identifying HO2S Bank 2, Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

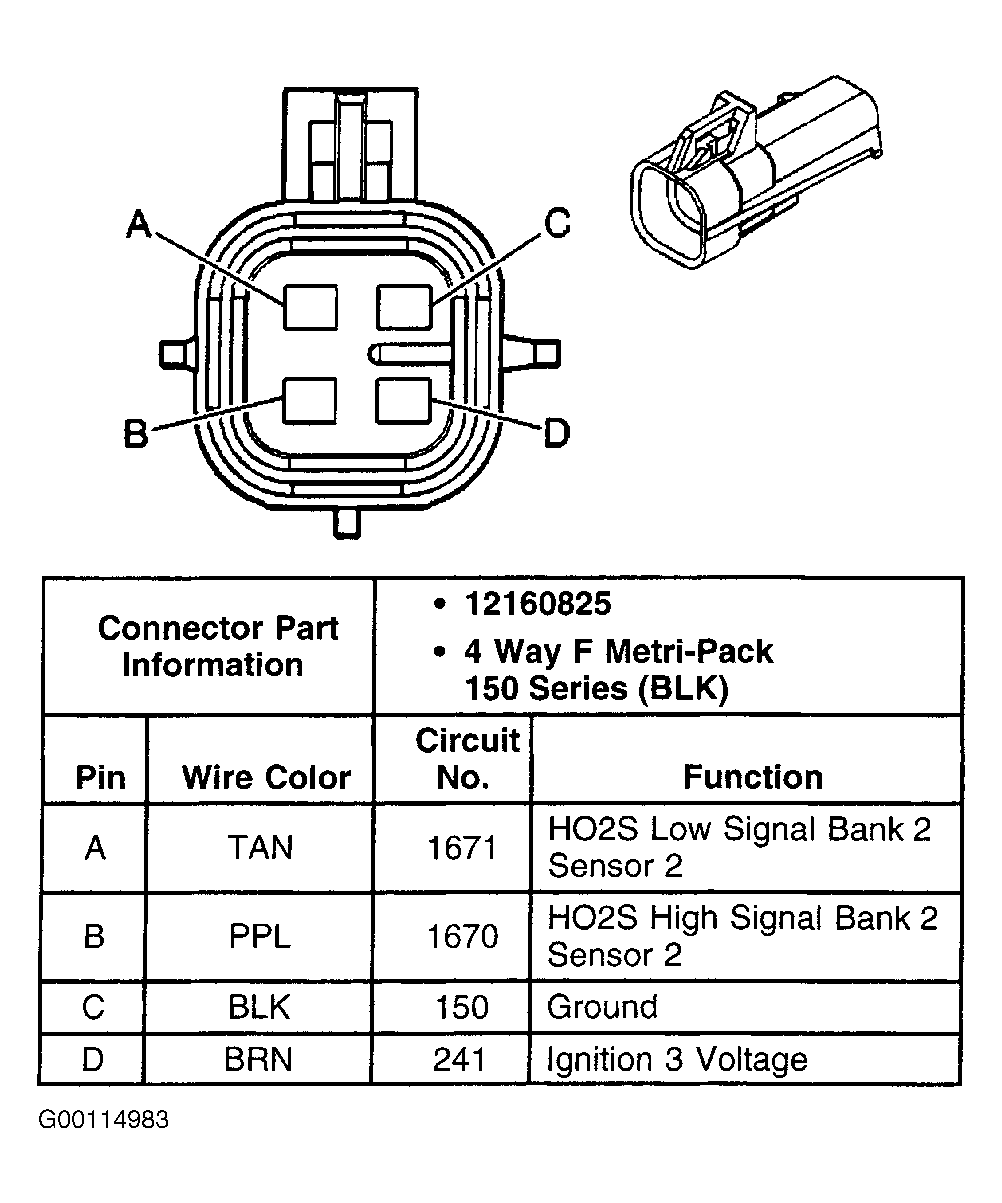

Fig 21: Identifying HO2S Bank 2, Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

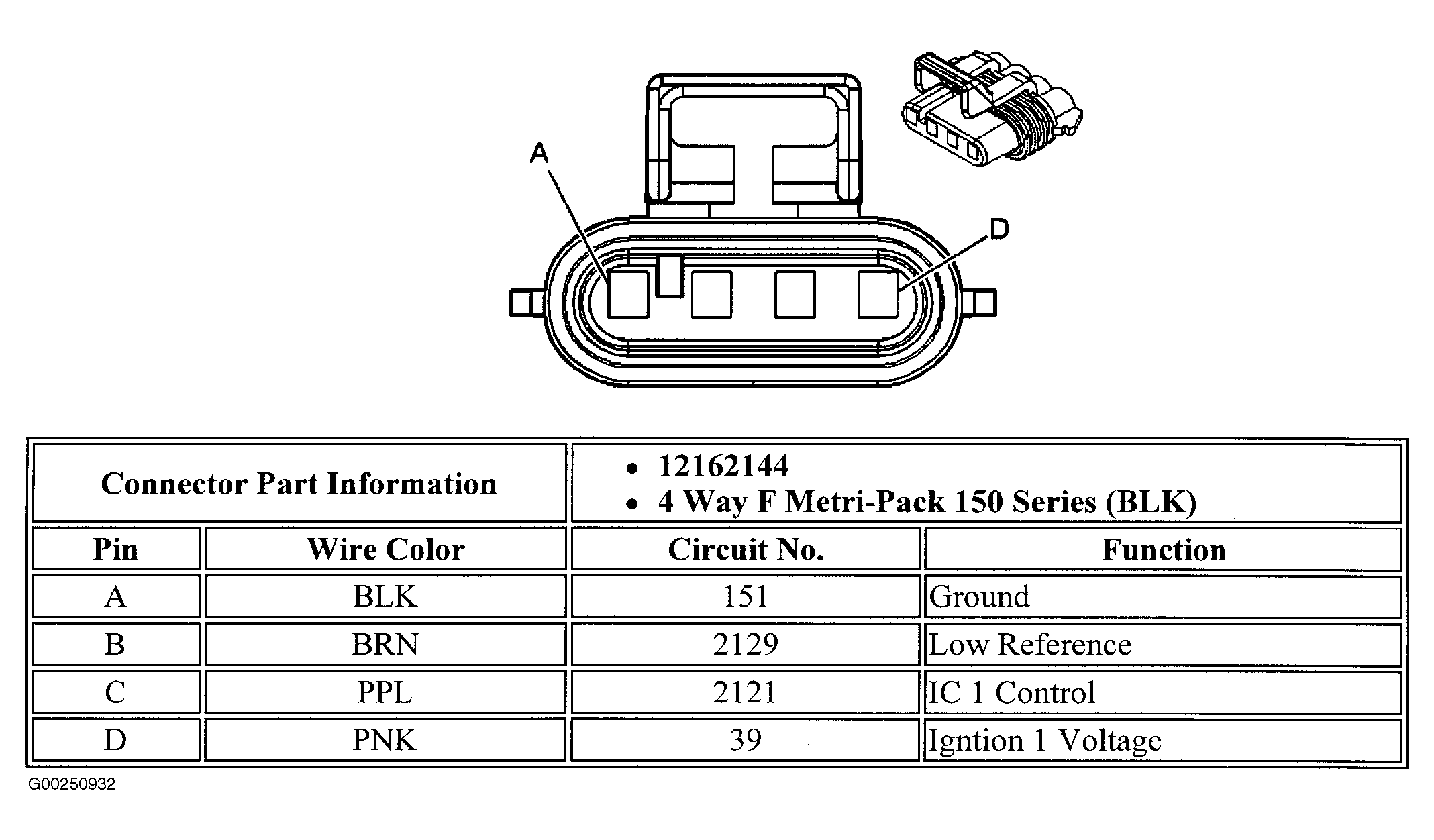

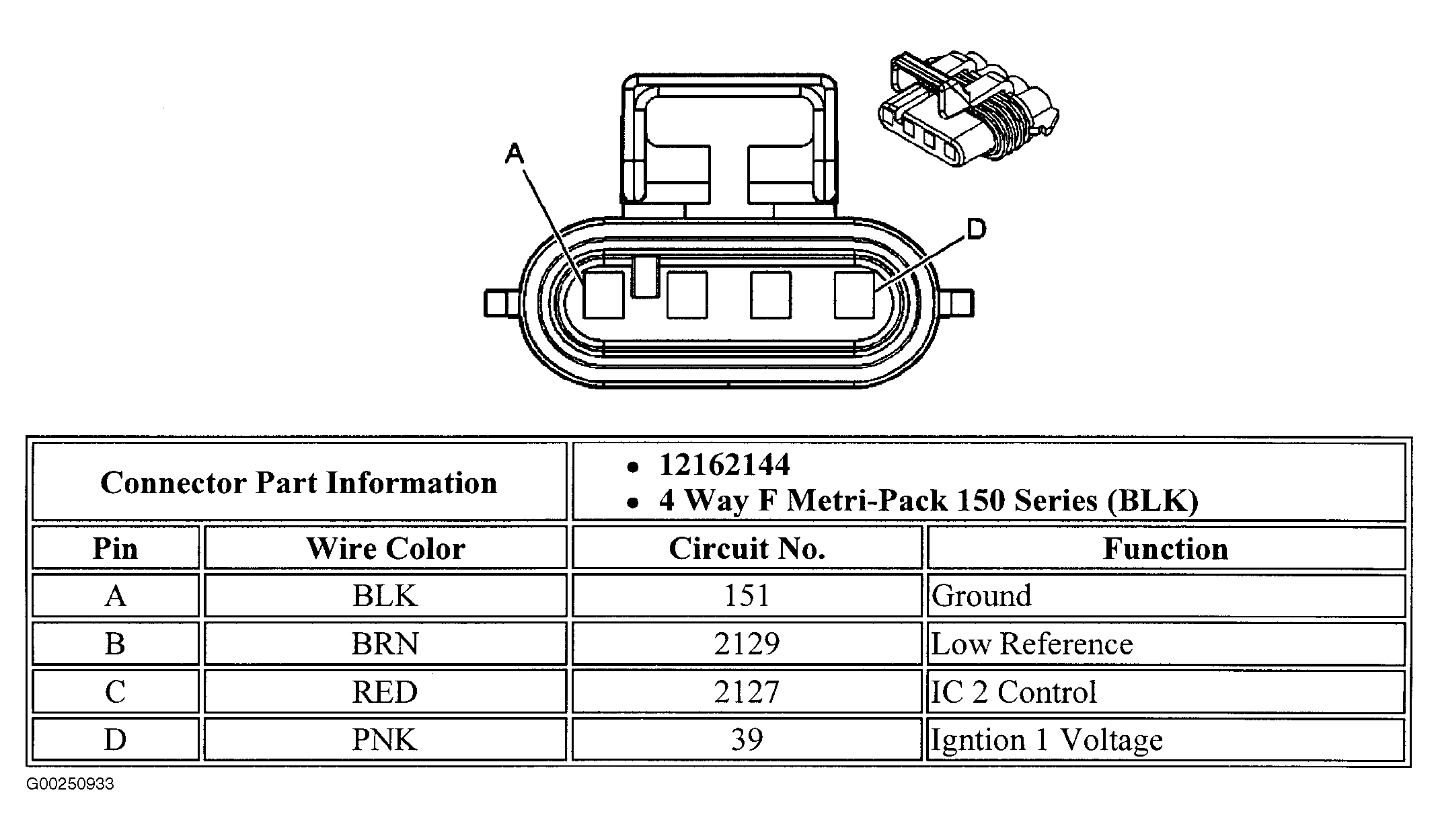

Fig 22: Identifying Ignition Coil 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying Ignition Coil 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

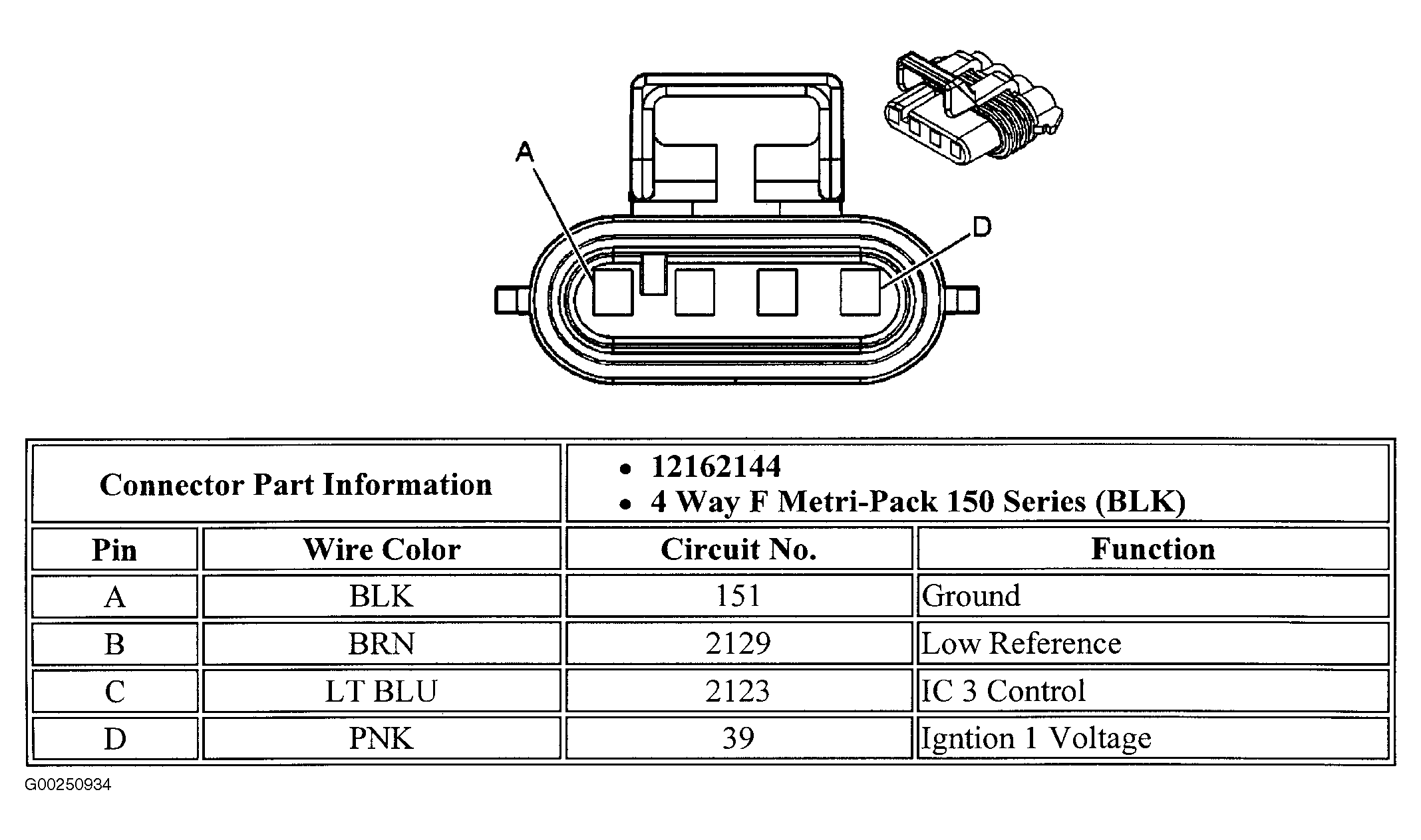

Fig 24: Identifying Ignition Coil 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

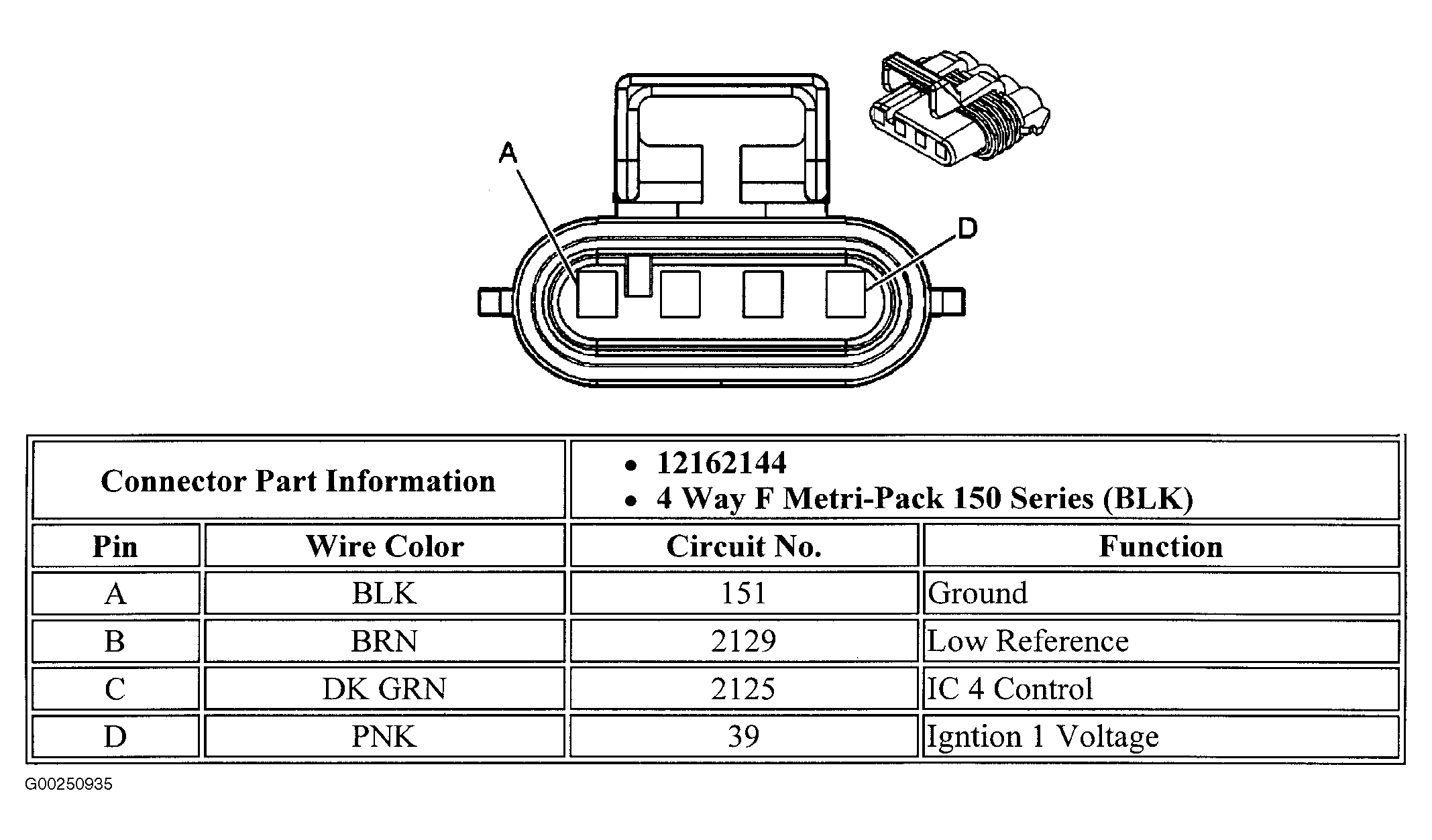

Fig 25: Identifying Ignition Coil 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

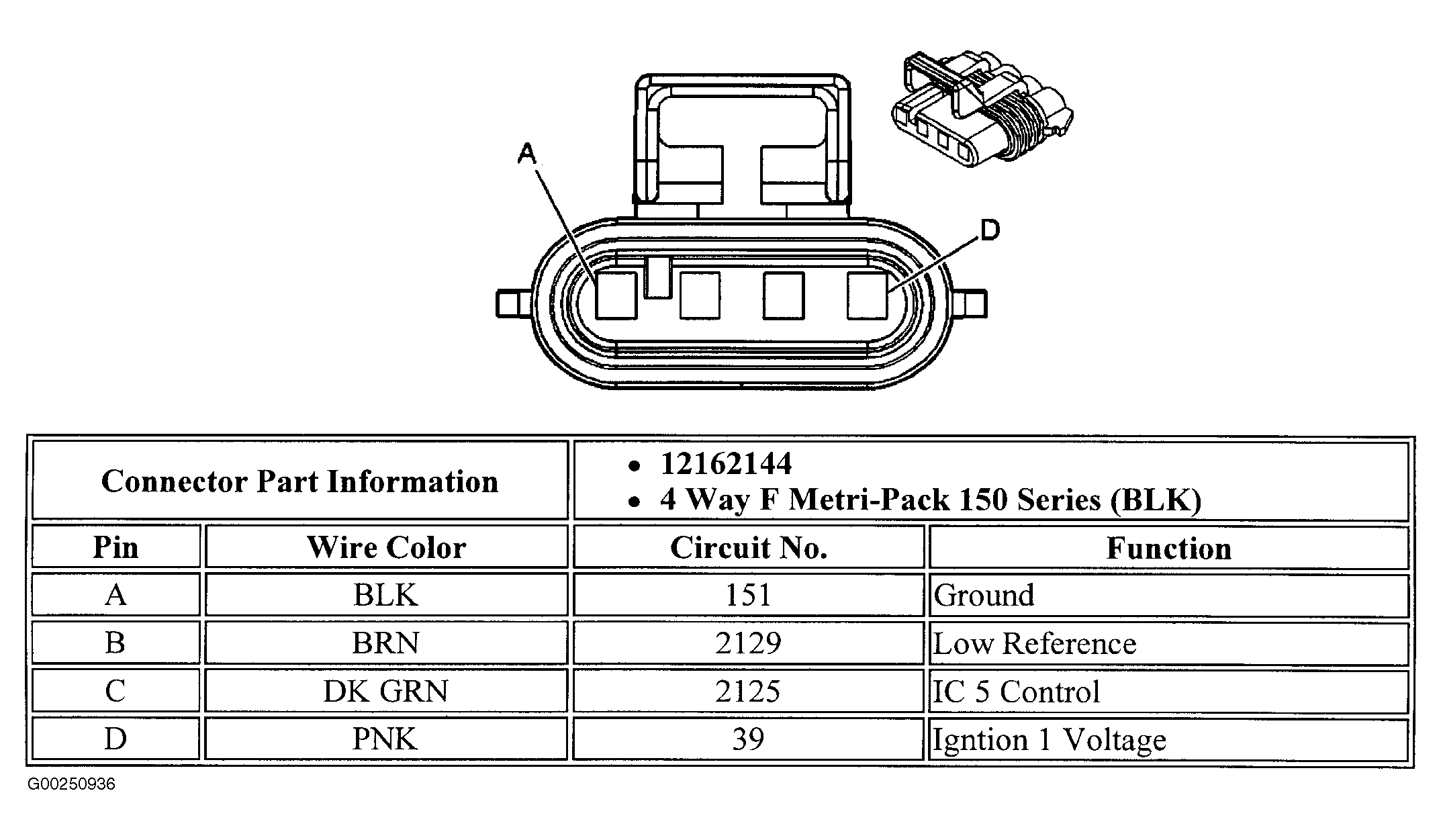

Fig 26: Identifying Ignition Coil 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 27: Identifying Ignition Coil 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

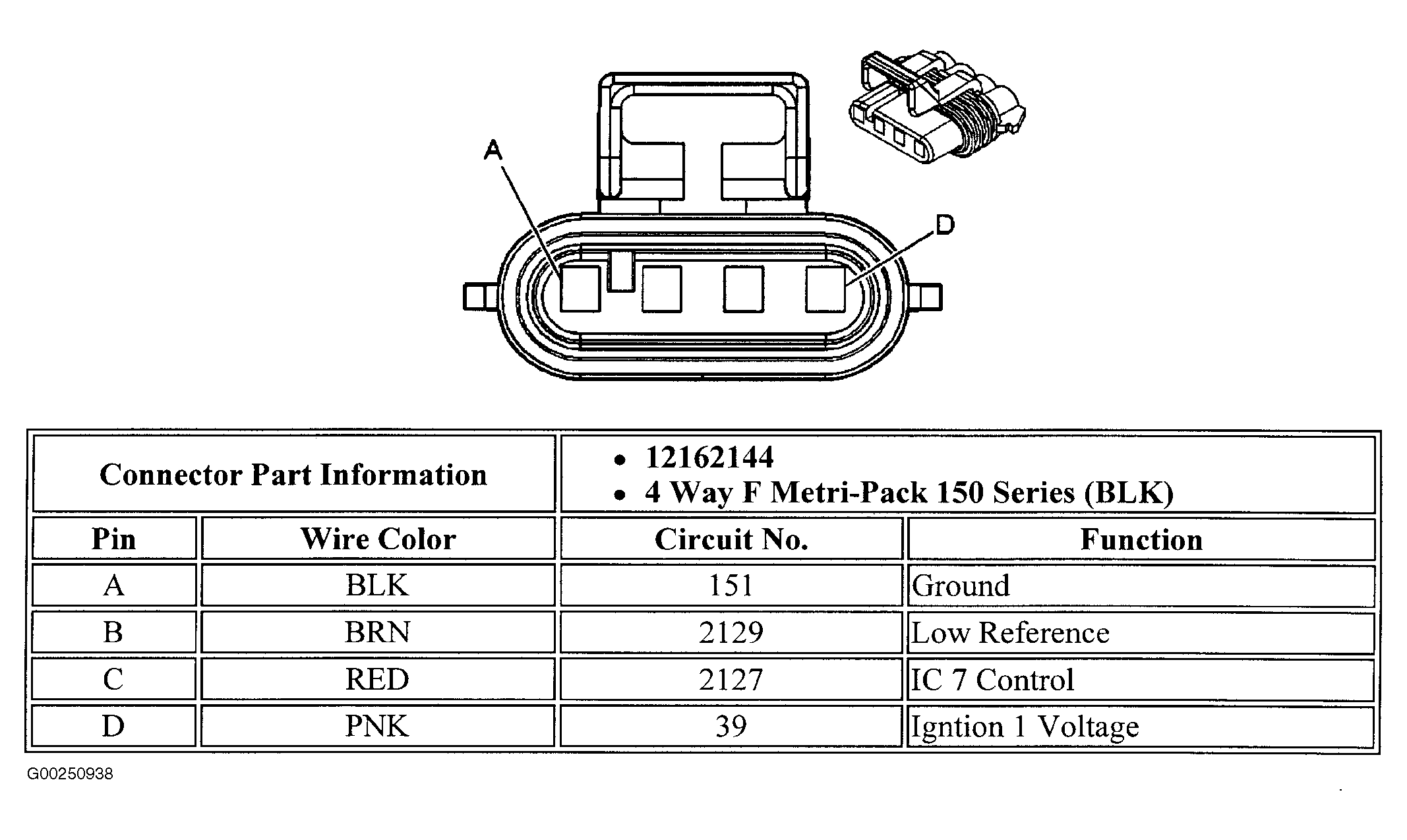

Fig 28: Identifying Ignition Coil 7 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

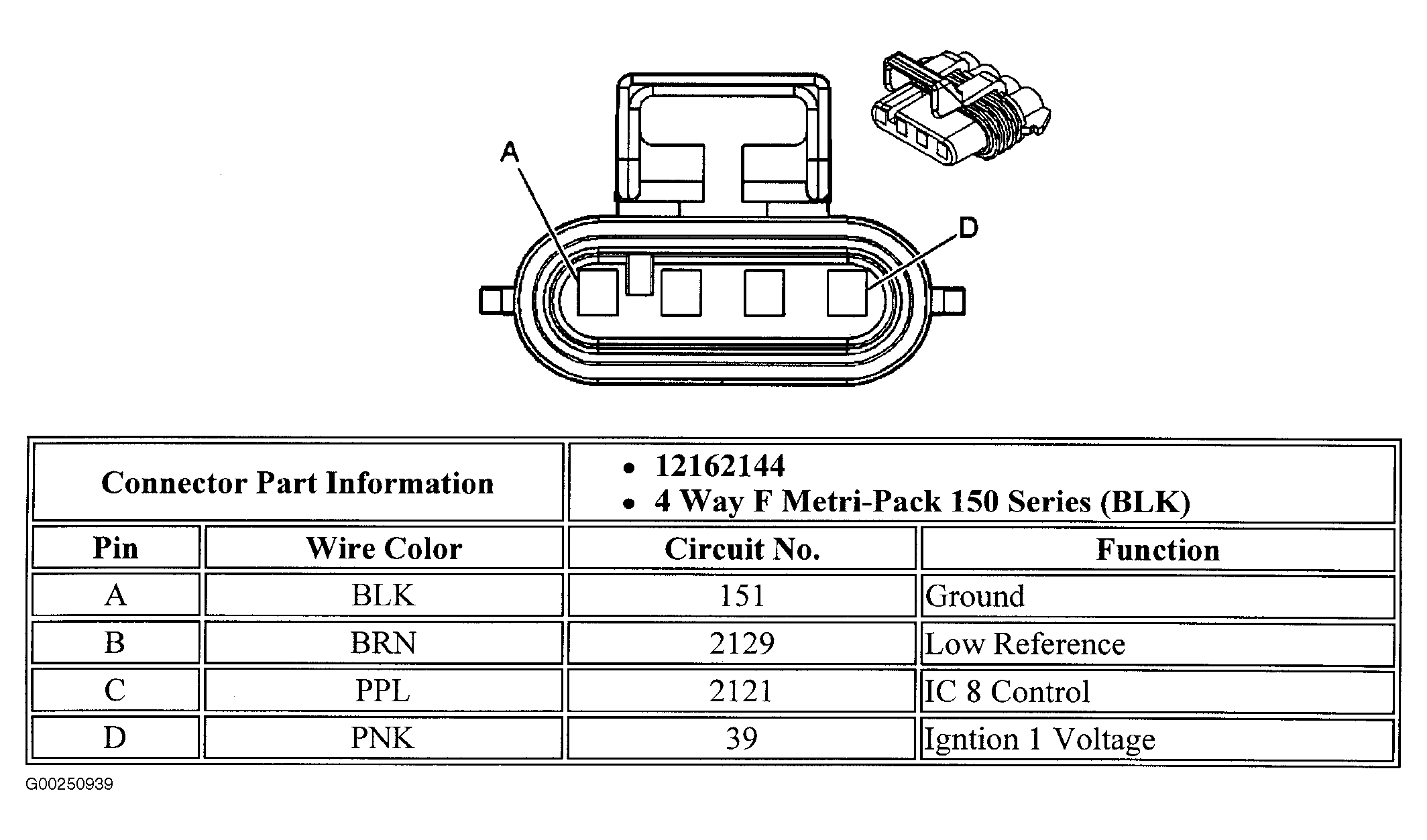

Fig 29: Identifying Ignition Coil 8 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

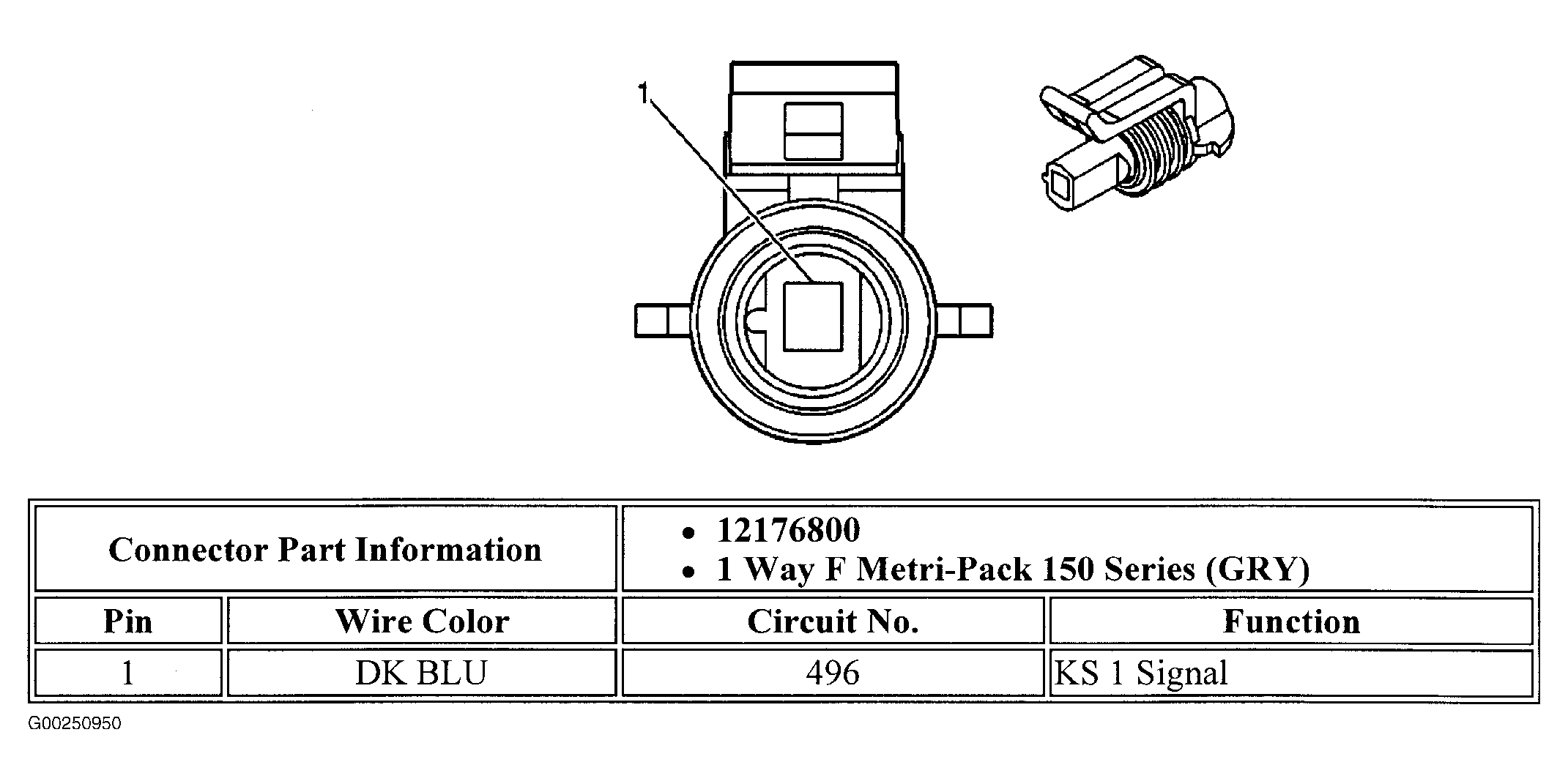

Fig 30: Identifying Knock Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

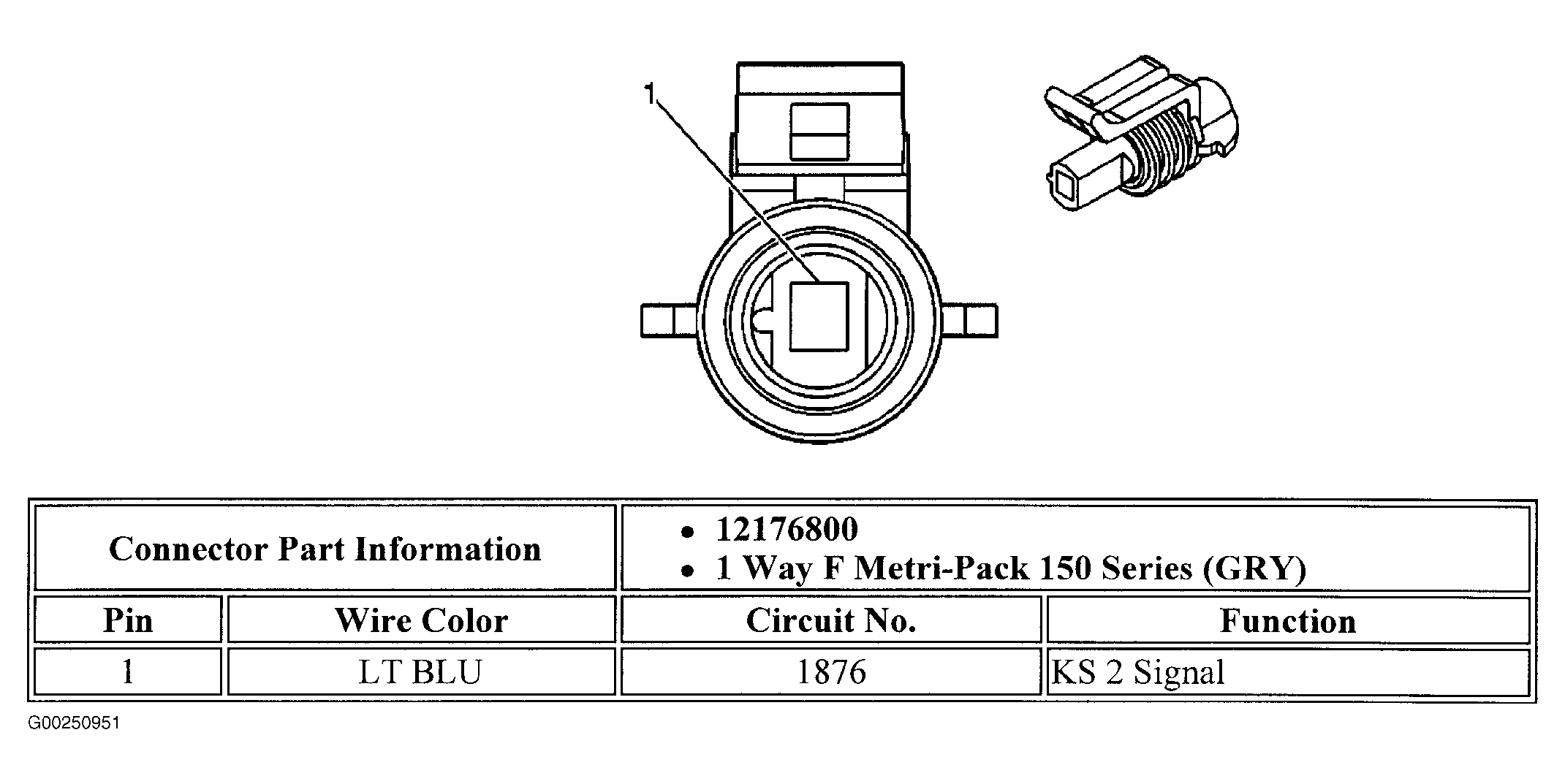

Fig 31: Identifying Knock Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

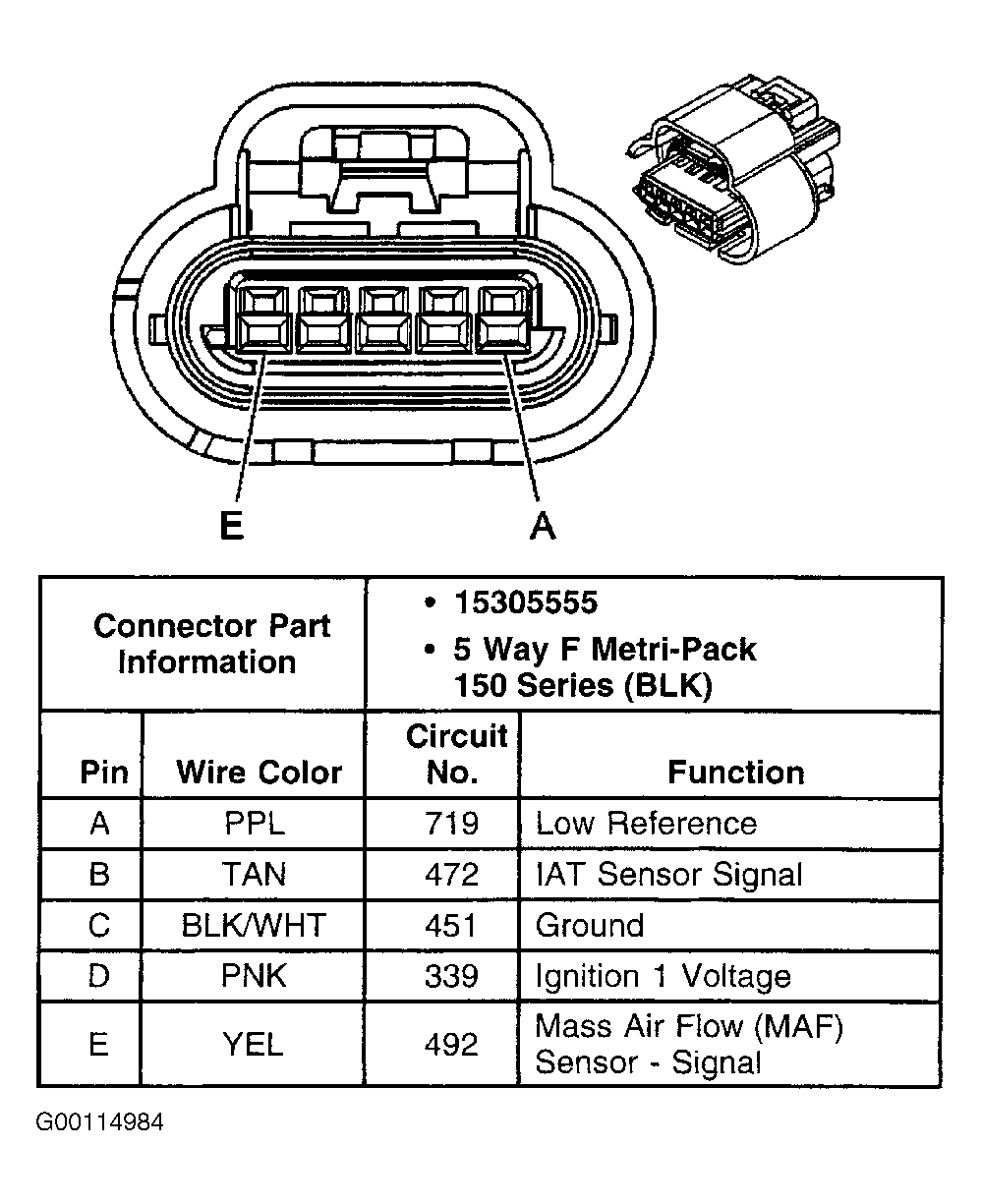

Fig 32: Identifying MAF Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

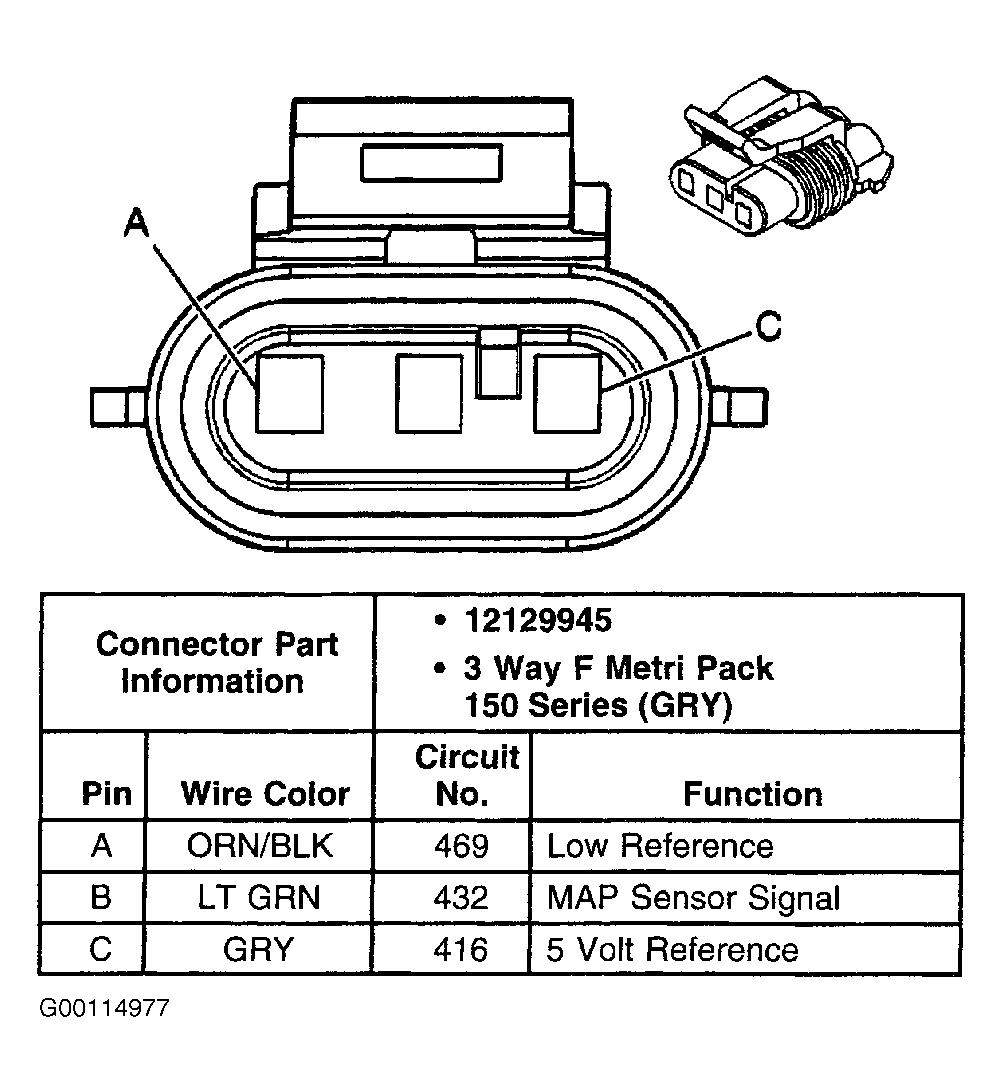

Fig 33: Identifying MAP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

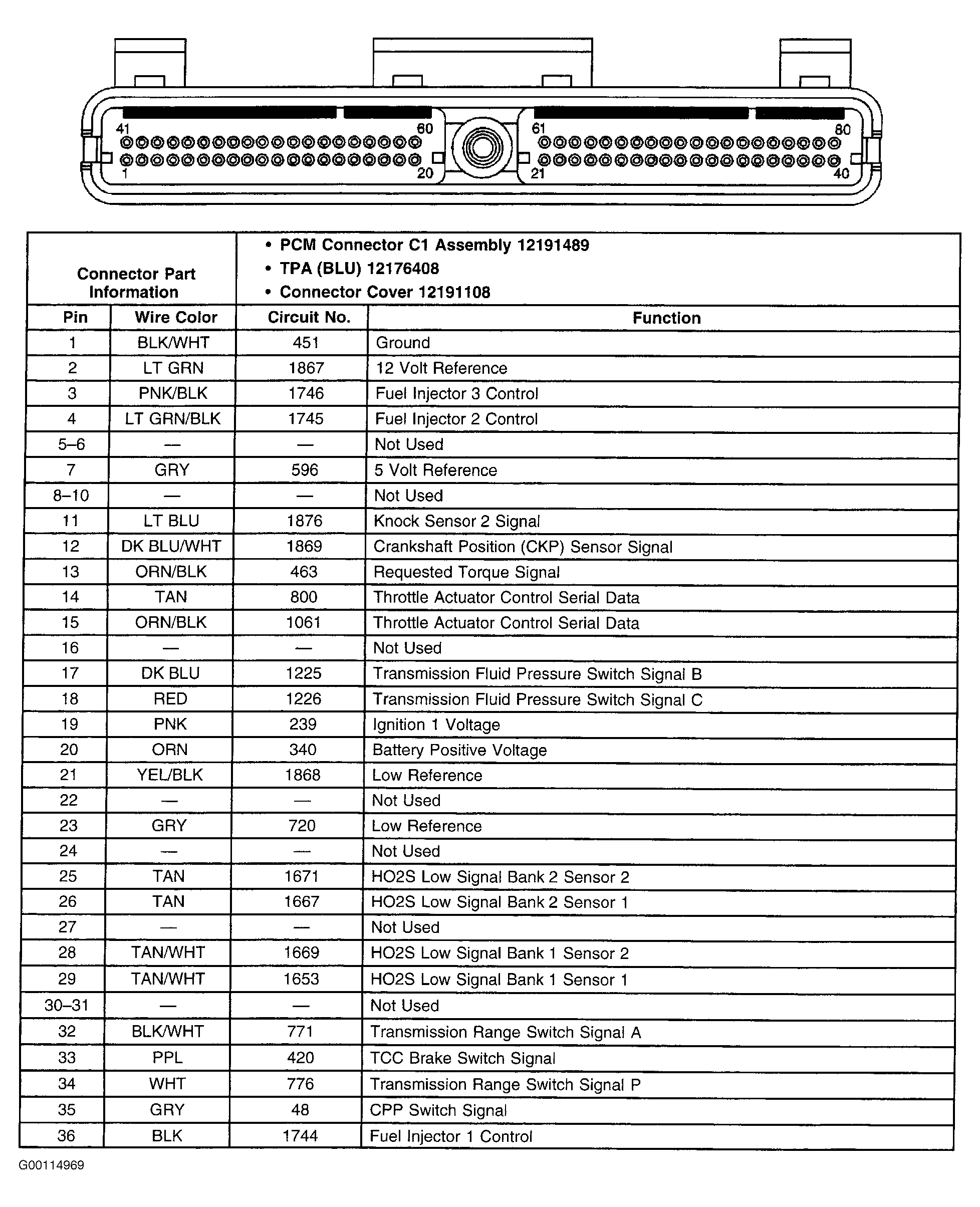

Fig 34: Identifying PCM Connector C1 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.

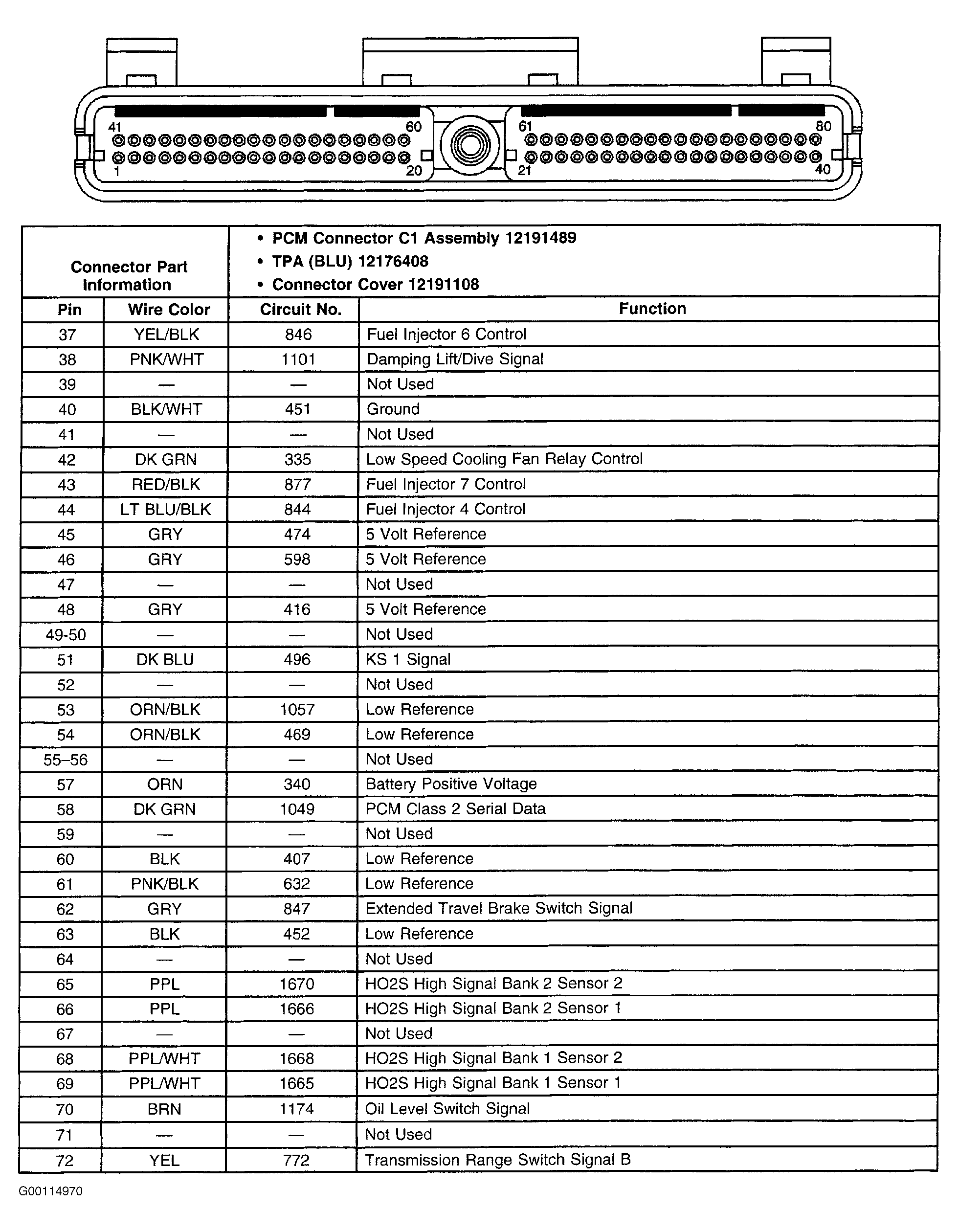

Fig 35: Identifying PCM Connector C1 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.

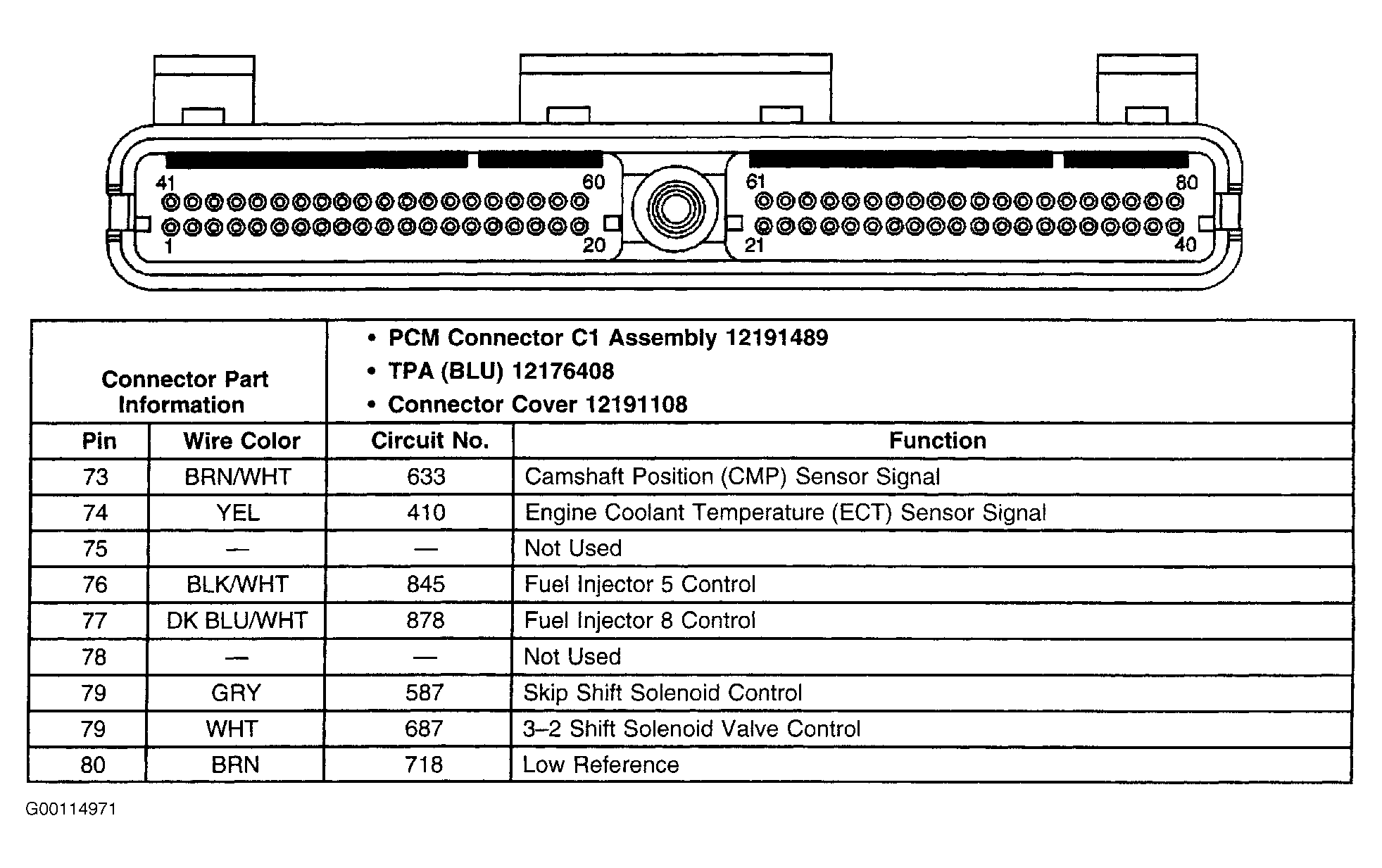

Fig 36: Identifying PCM Connector C1 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

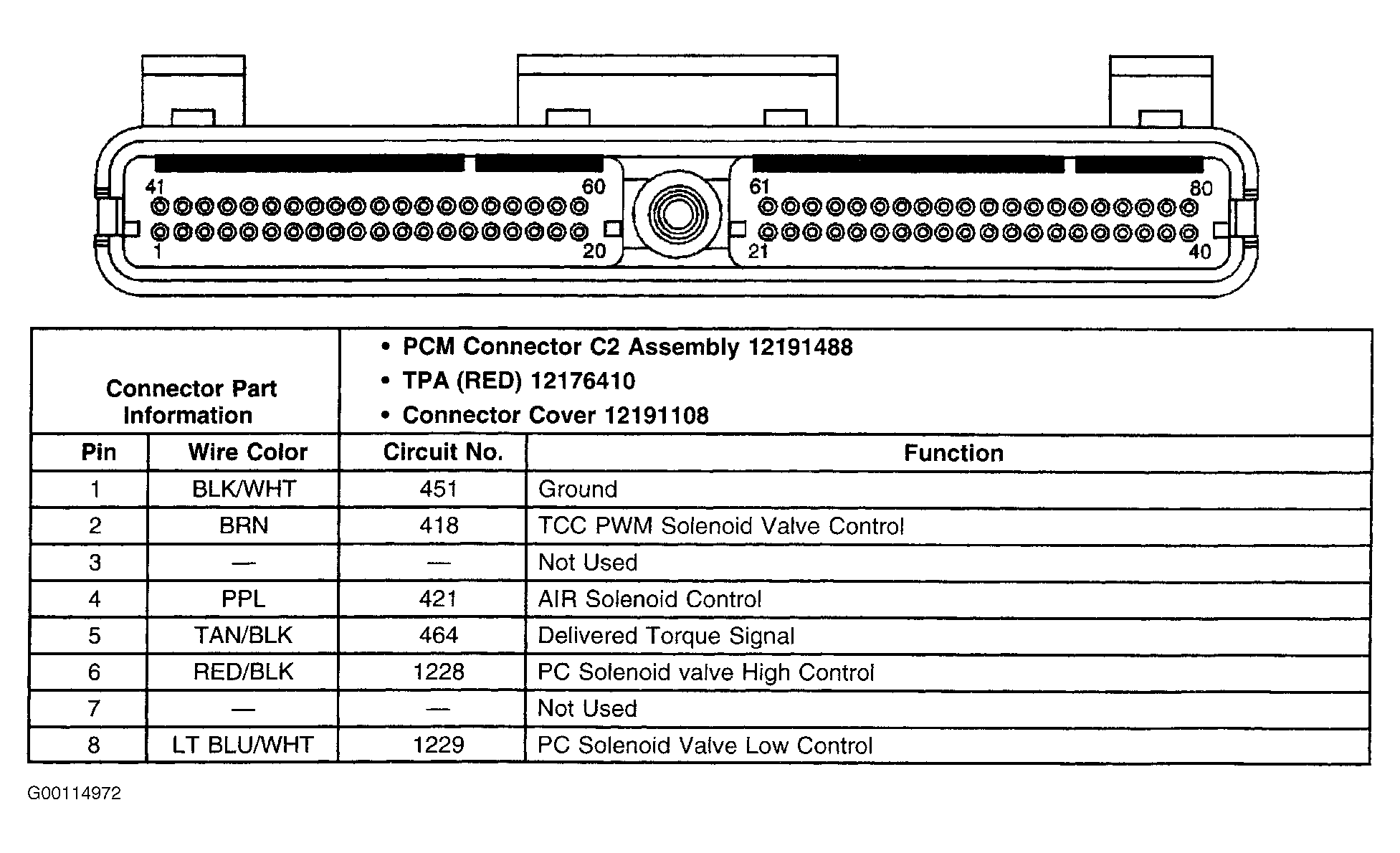

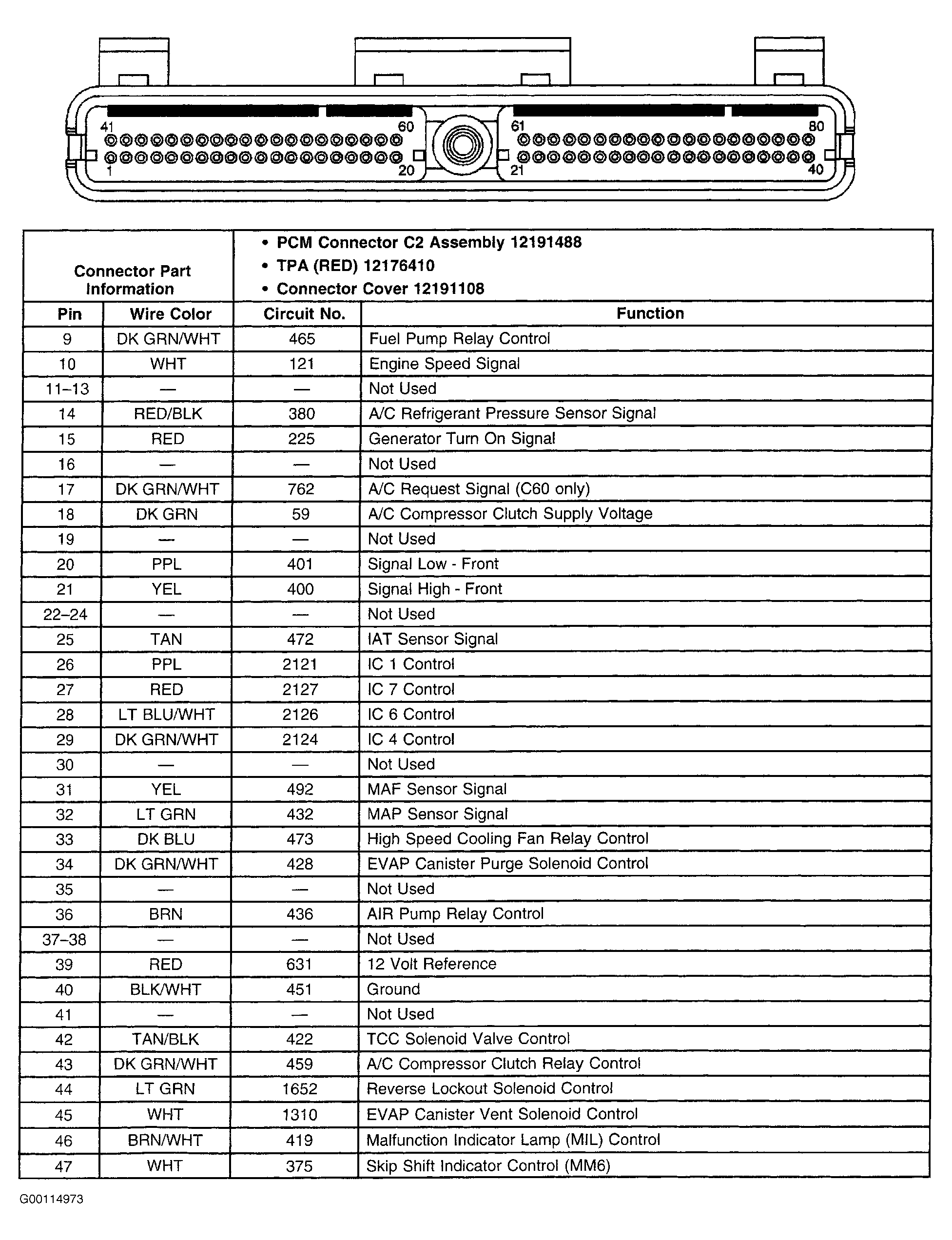

Fig 37: Identifying PCM Connector C2 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.

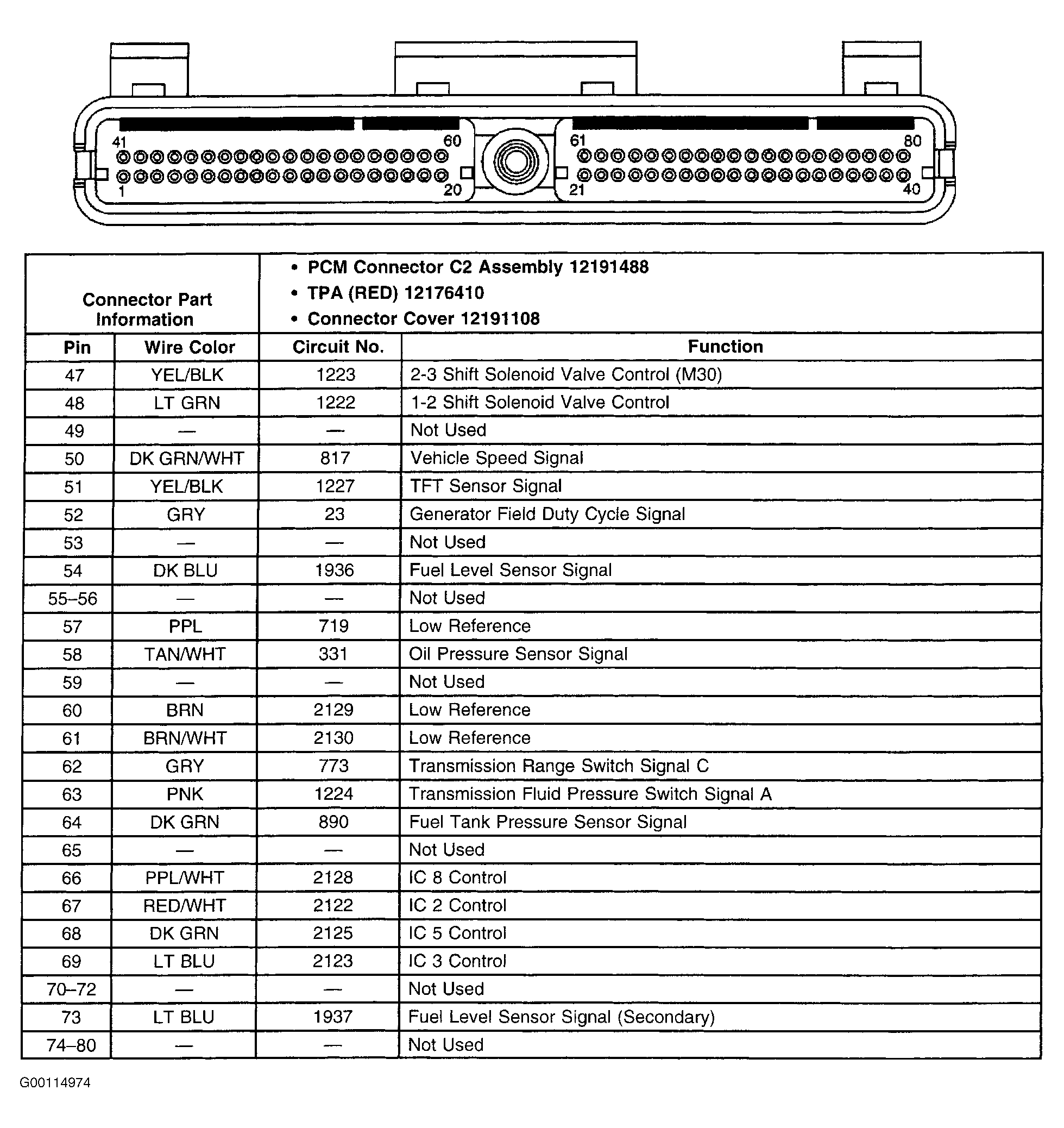

Fig 38: Identifying PCM Connector C2 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 39: Identifying PCM Connector C2 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

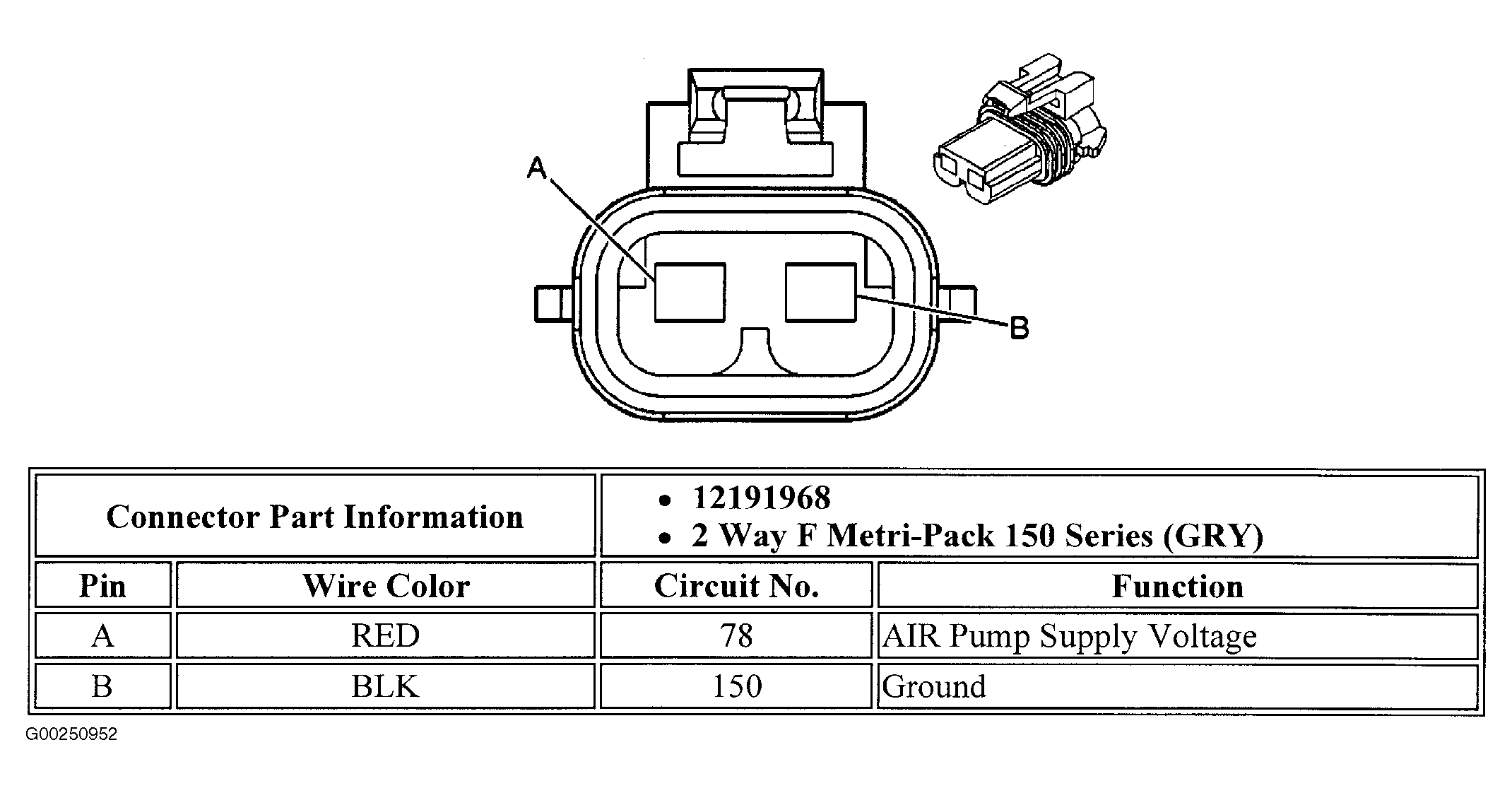

Fig 40: Identifying Secondary Air Injection Pump Connector Terminals
Courtesy of GENERAL MOTORS CORP.

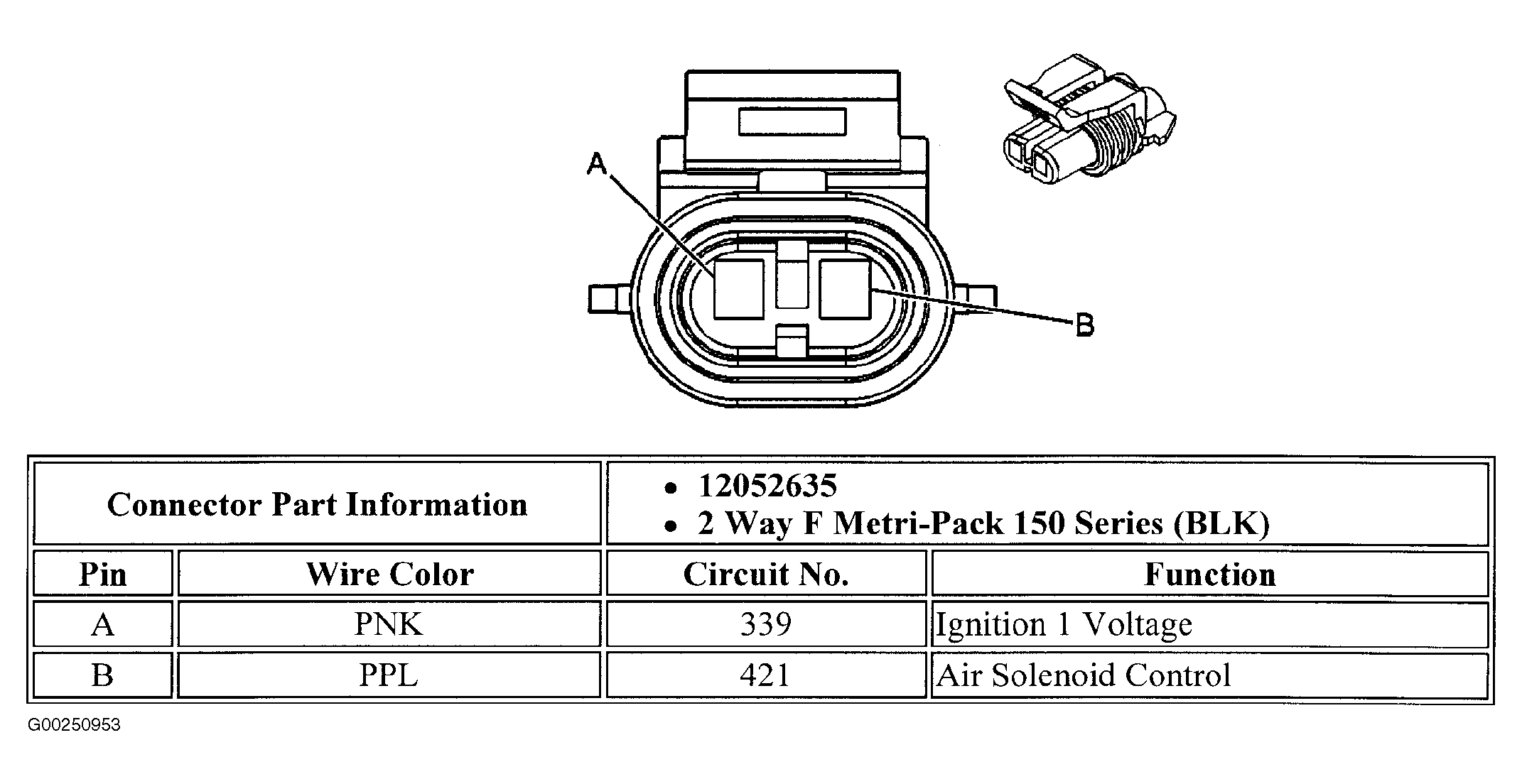

Fig 41: Identifying Secondary Air Injection Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

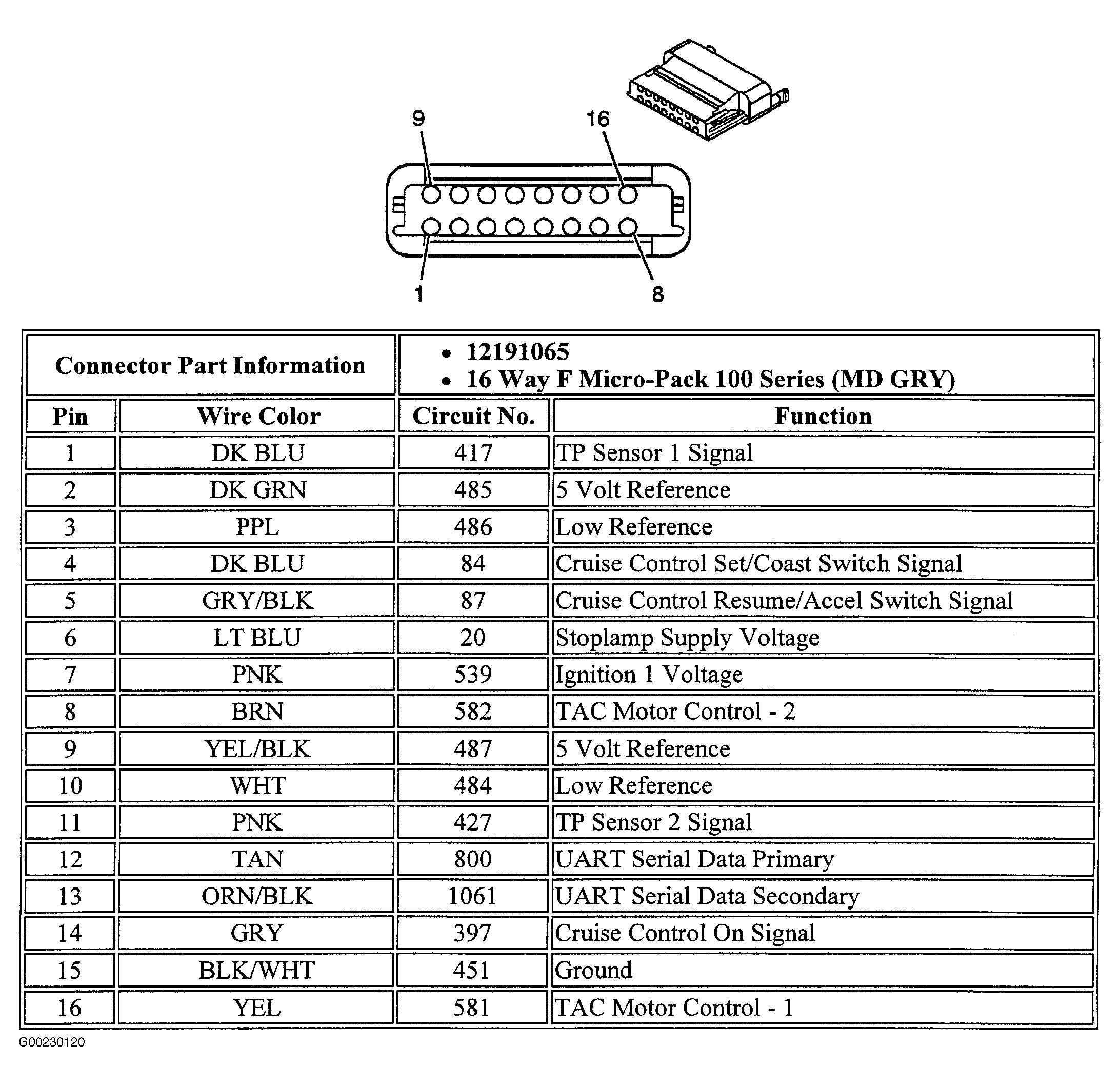

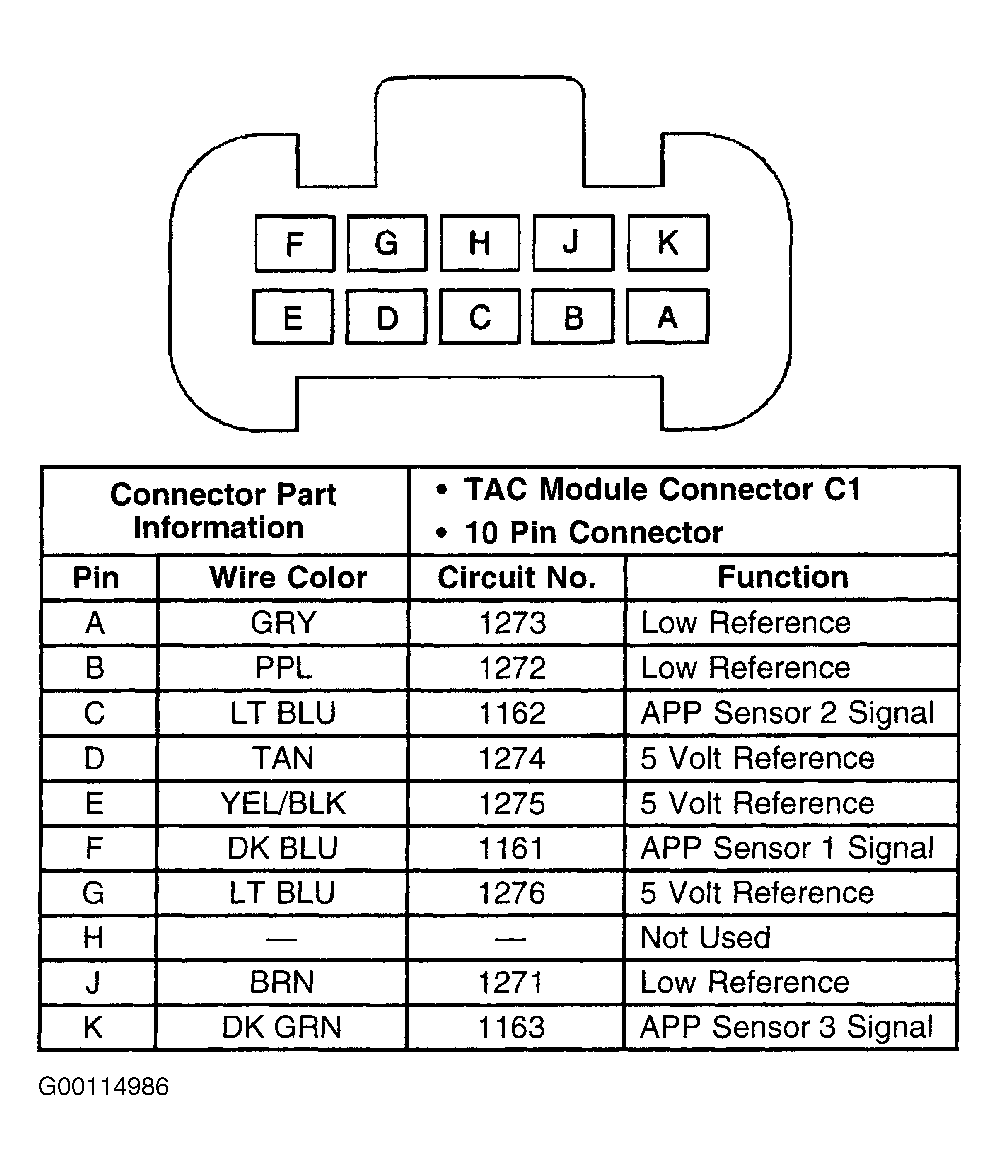

Fig 42: Identifying Throttle Actuator Control Module Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 43: Identifying Throttle Actuator Control Module Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

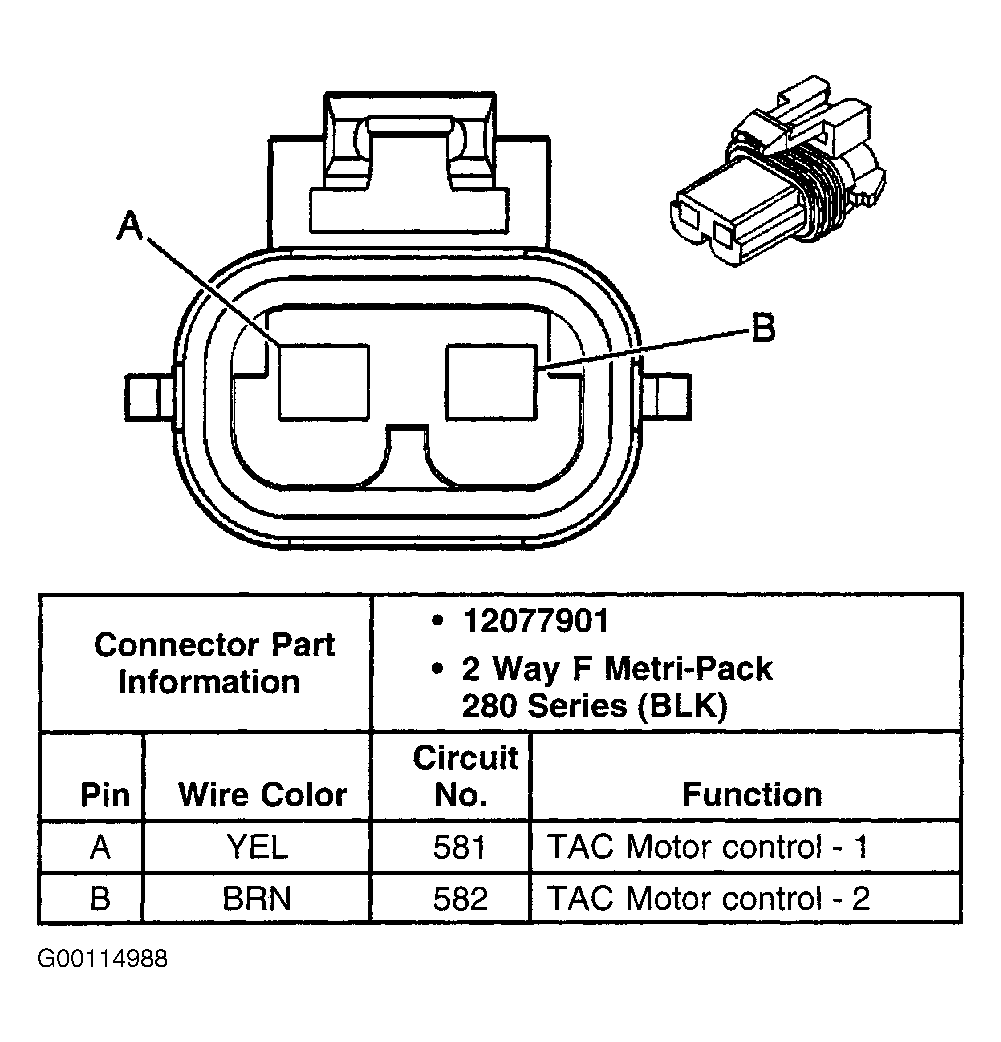

Fig 44: Identifying Throttle Actuator Control Motor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

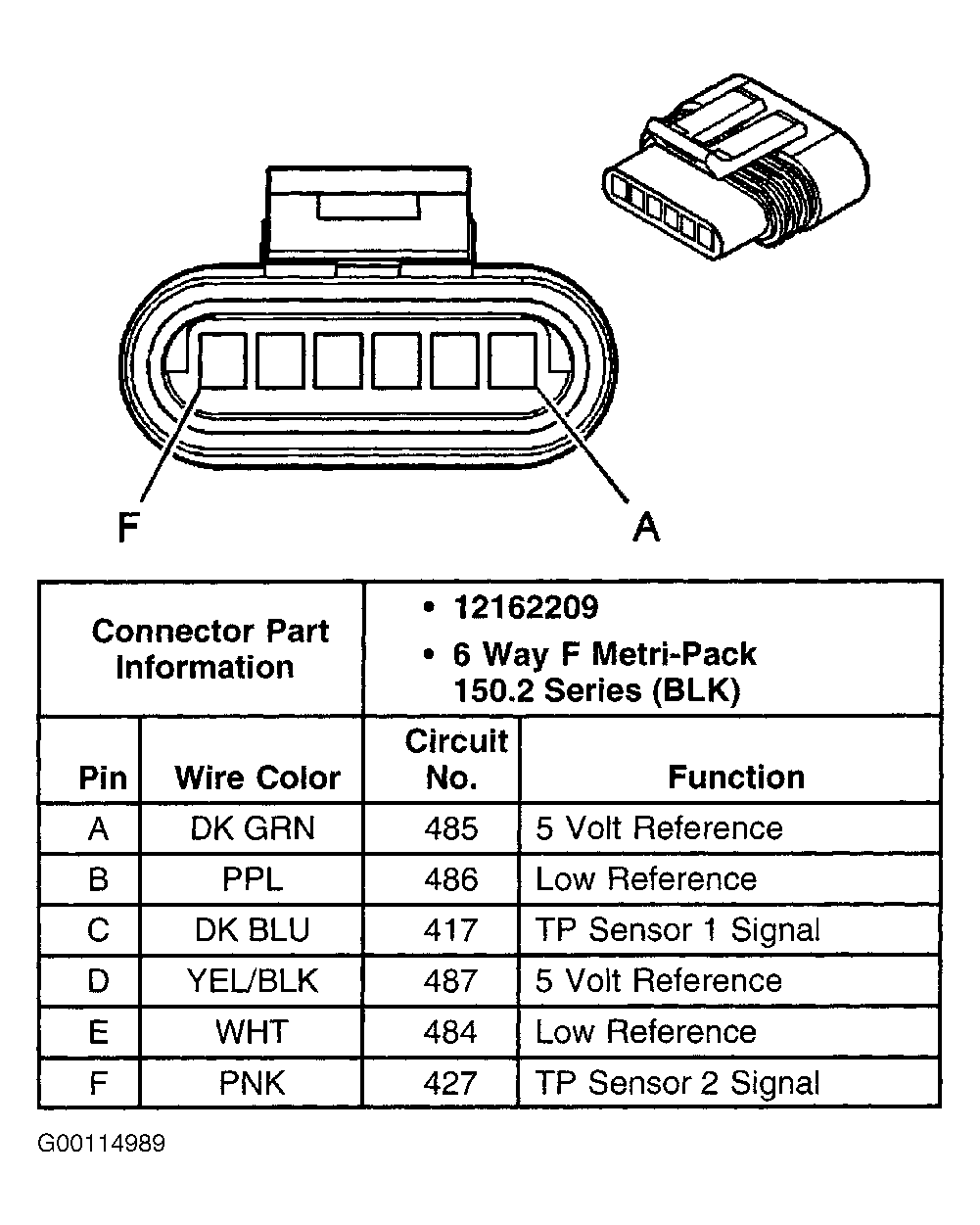

Fig 45: Identifying TP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

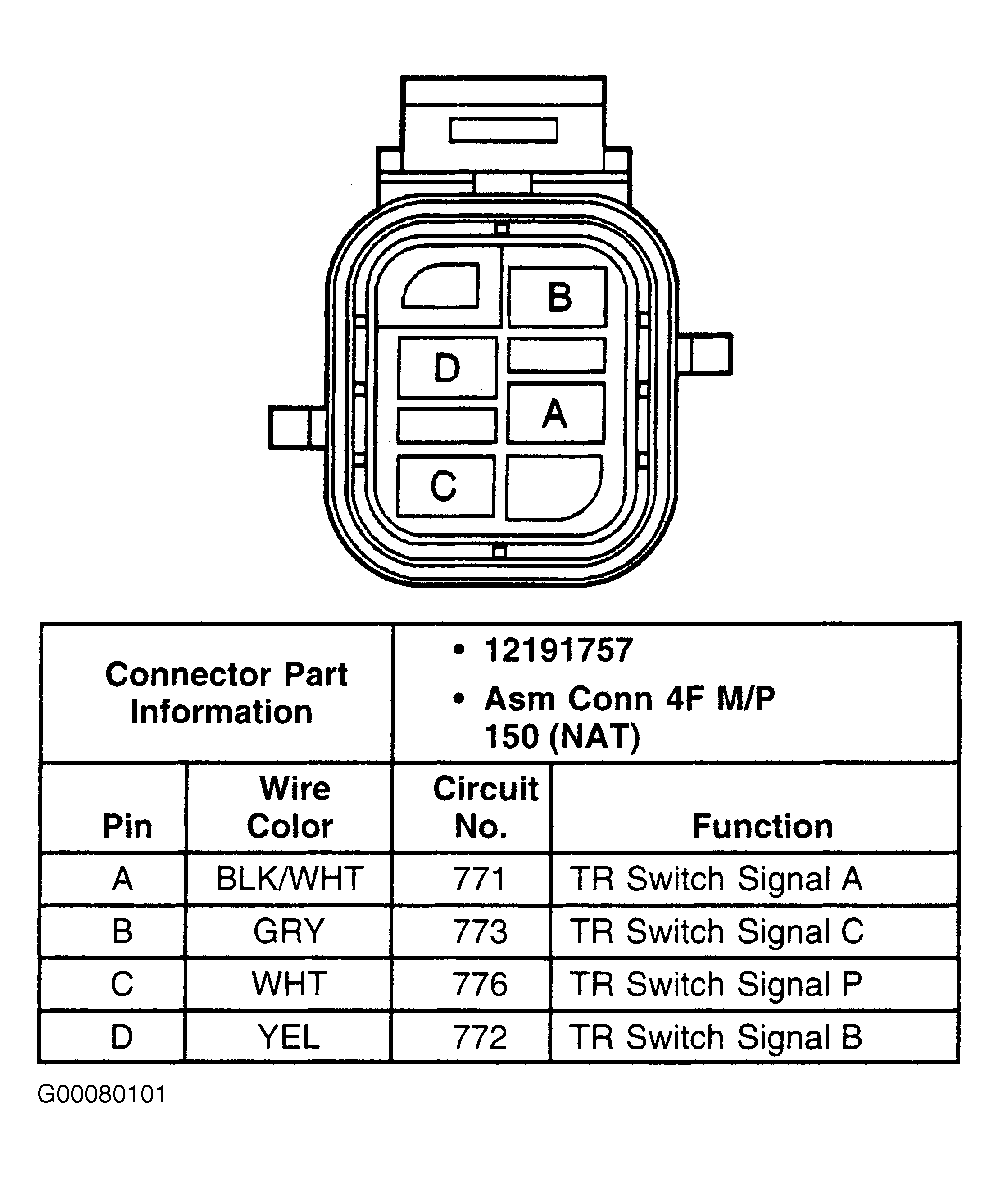

Fig 46: Identifying Transmission Range Switch Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

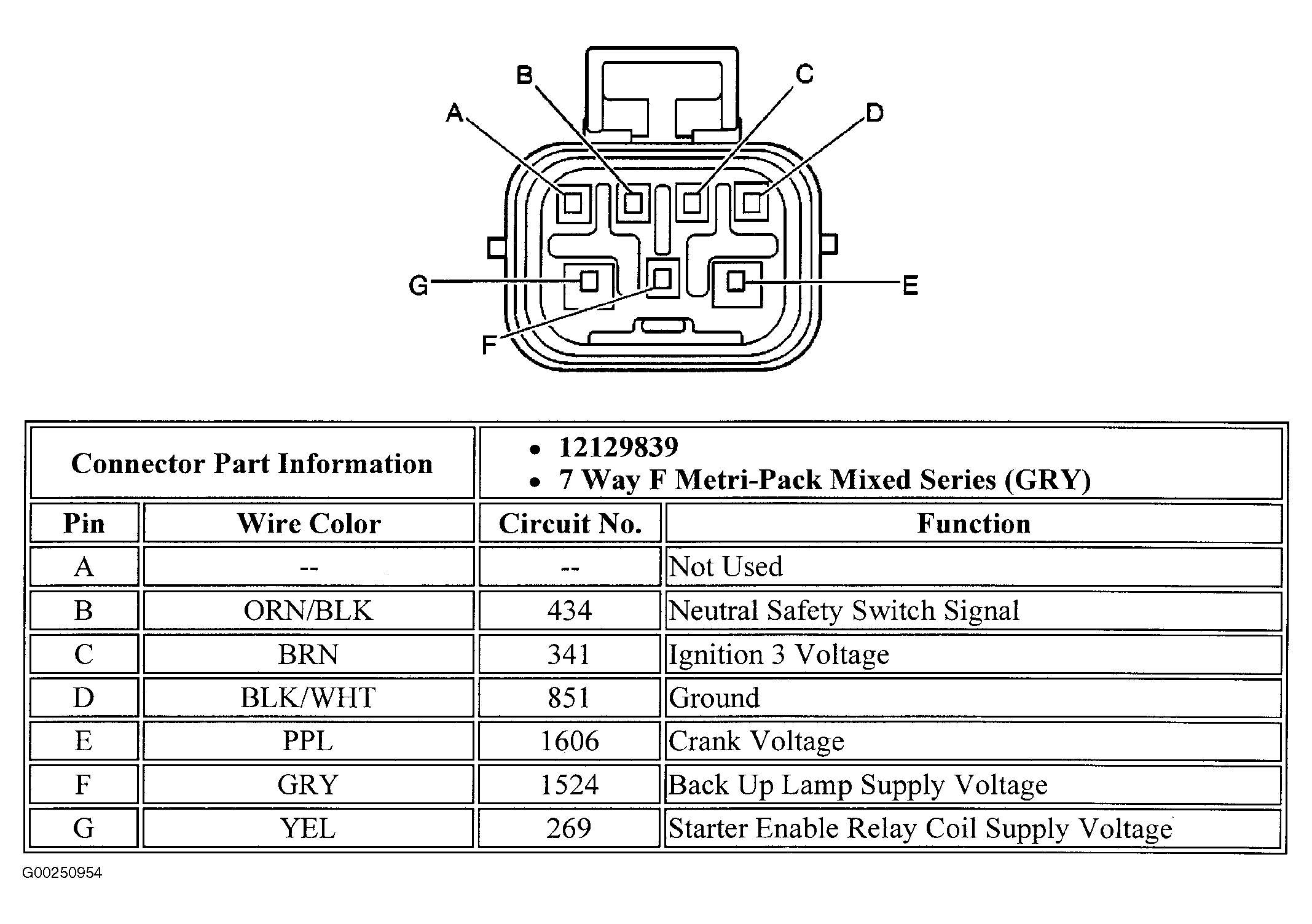

Fig 47: Identifying Transmission Range Switch Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.
