Engine Control System Self-Diagnostics - 3.8L
>>
Connector Identification
>>
Impala
Connector Identification: Impala

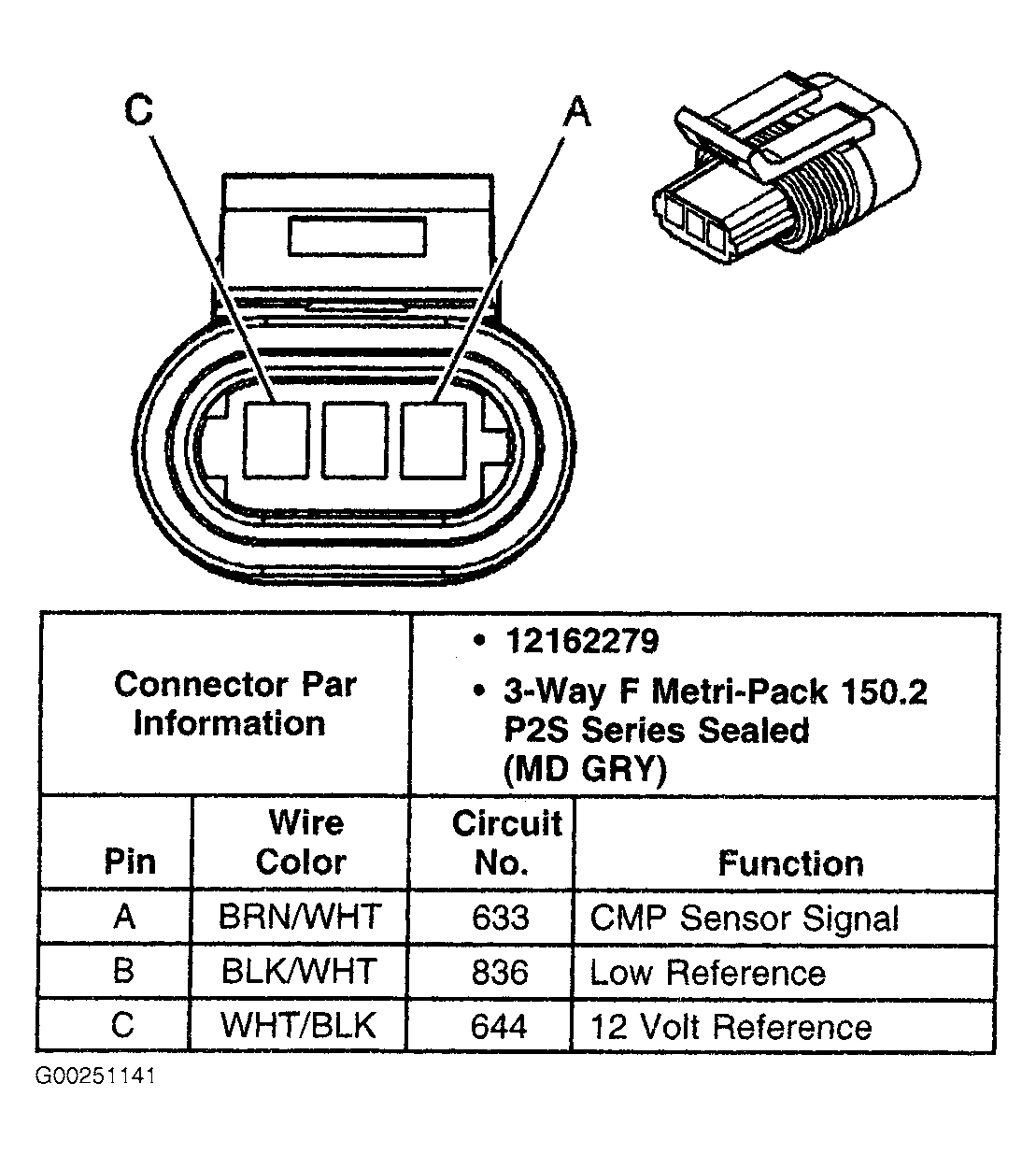

Fig 1: Identifying Camshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

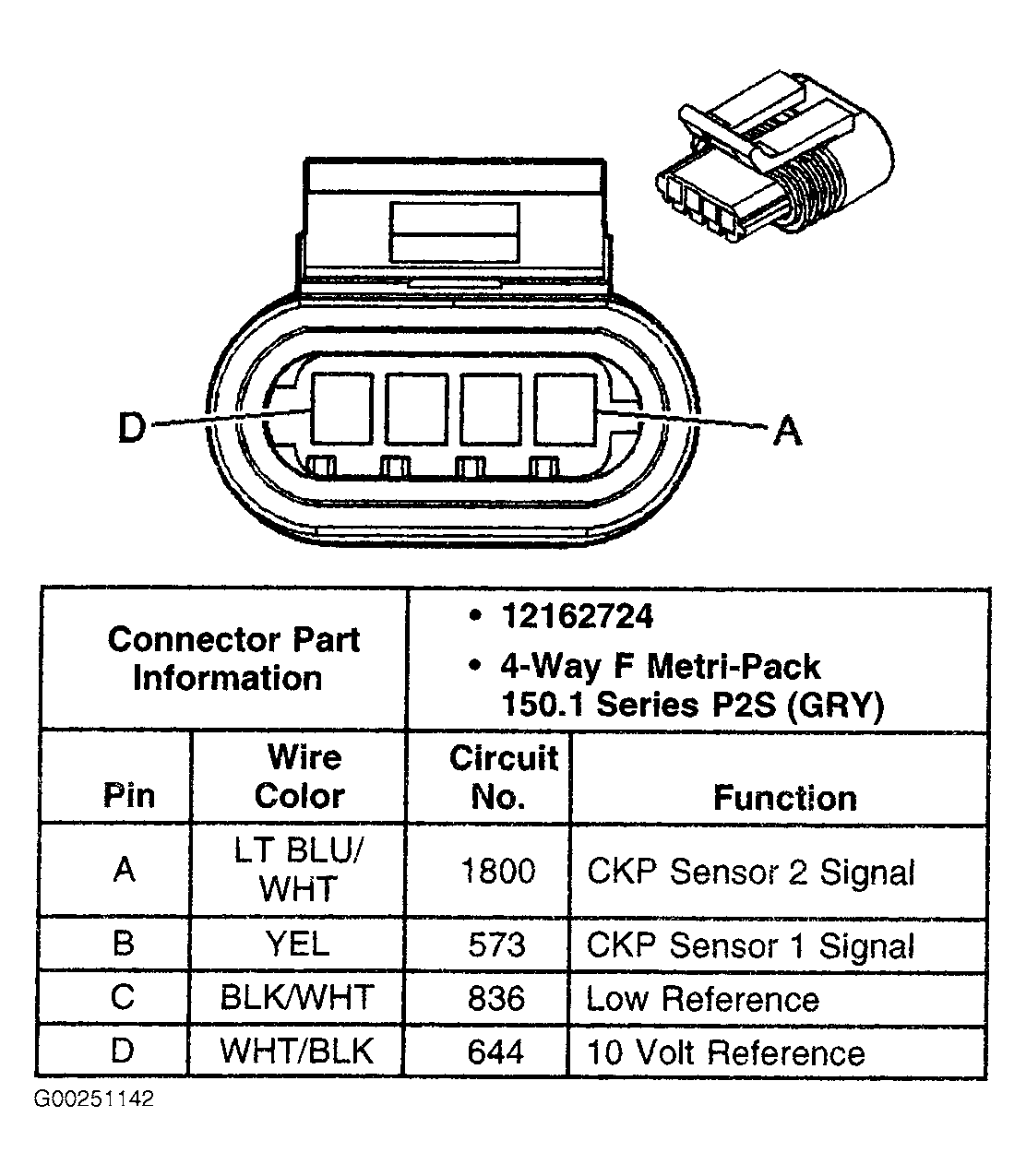

Fig 2: Identifying Crankshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

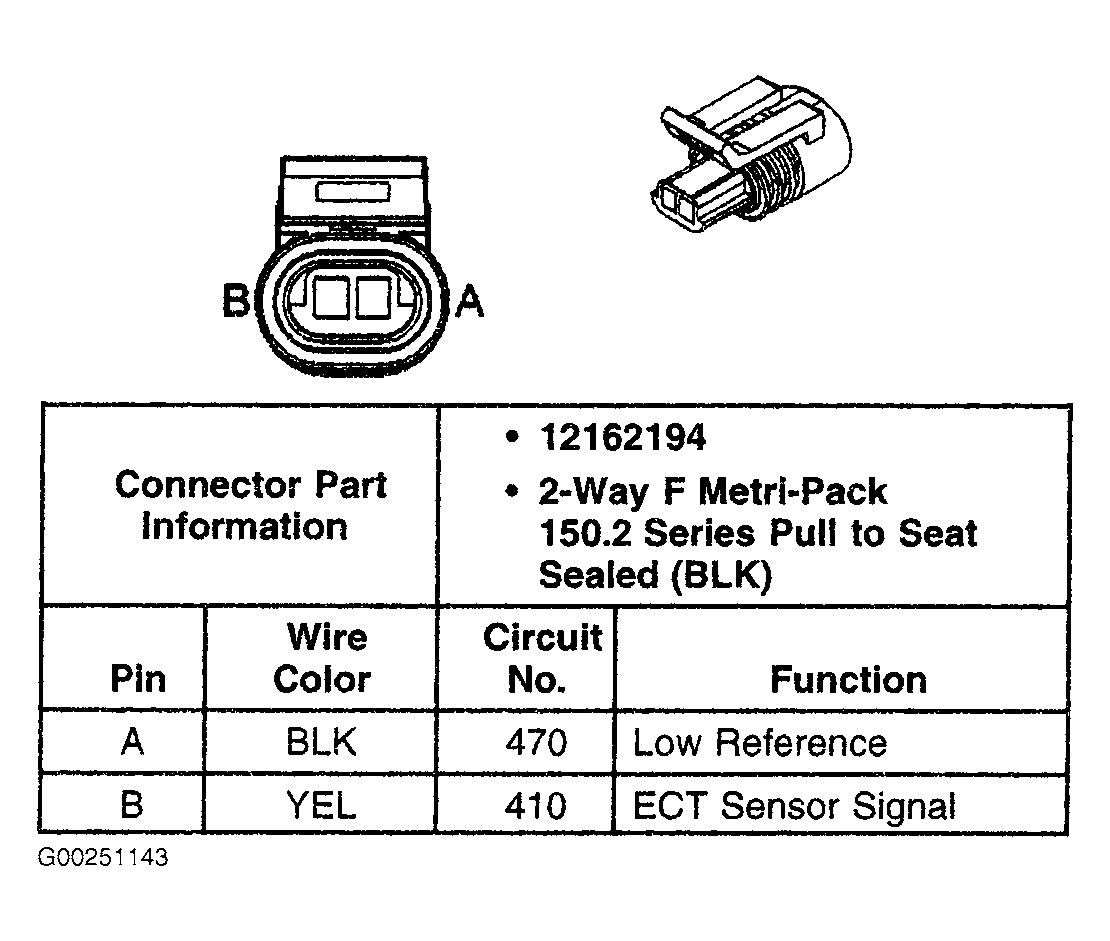

Fig 3: Identifying Engine Coolant Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

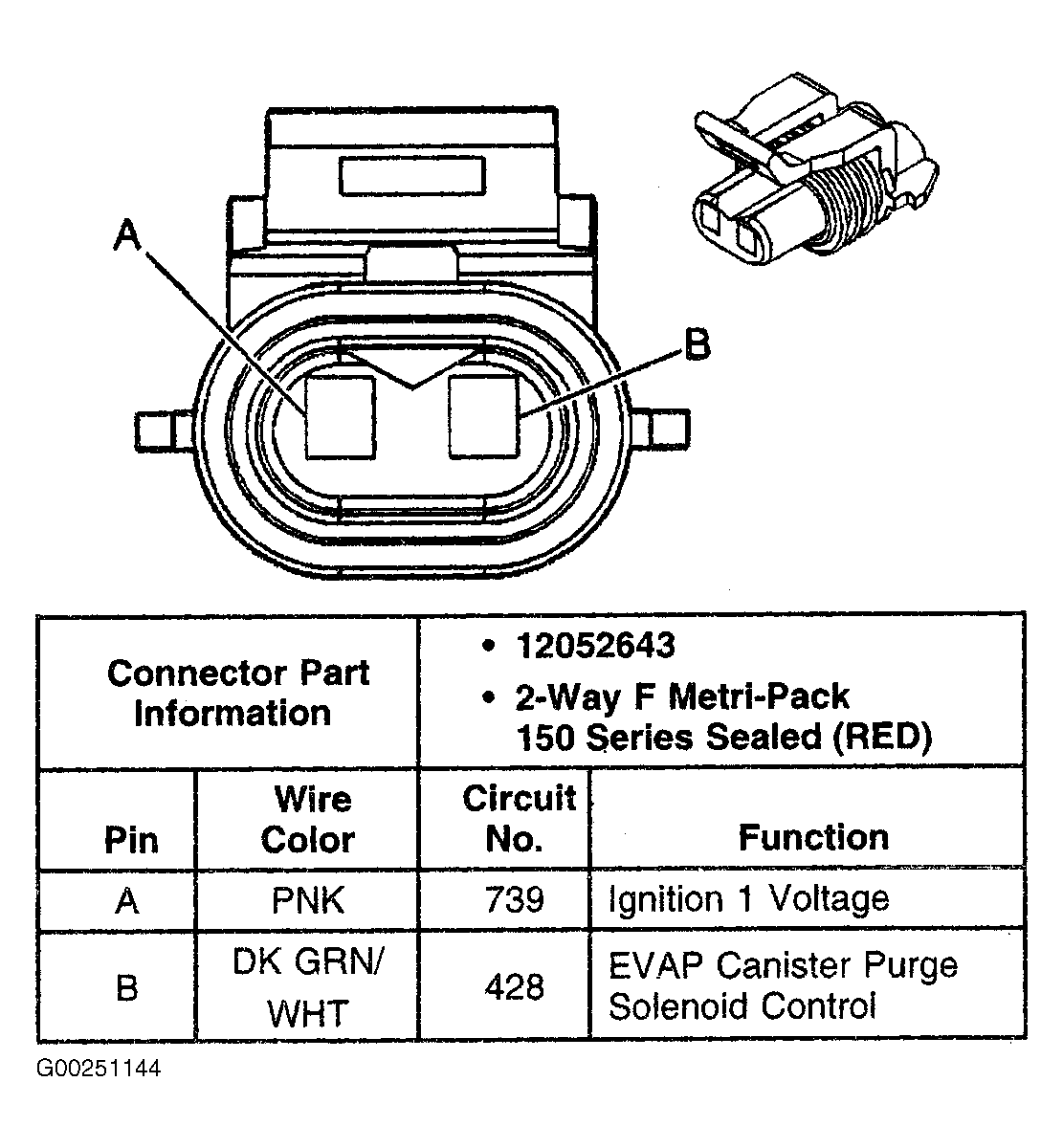

Fig 4: Identifying Evaporative Emissions Canister Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

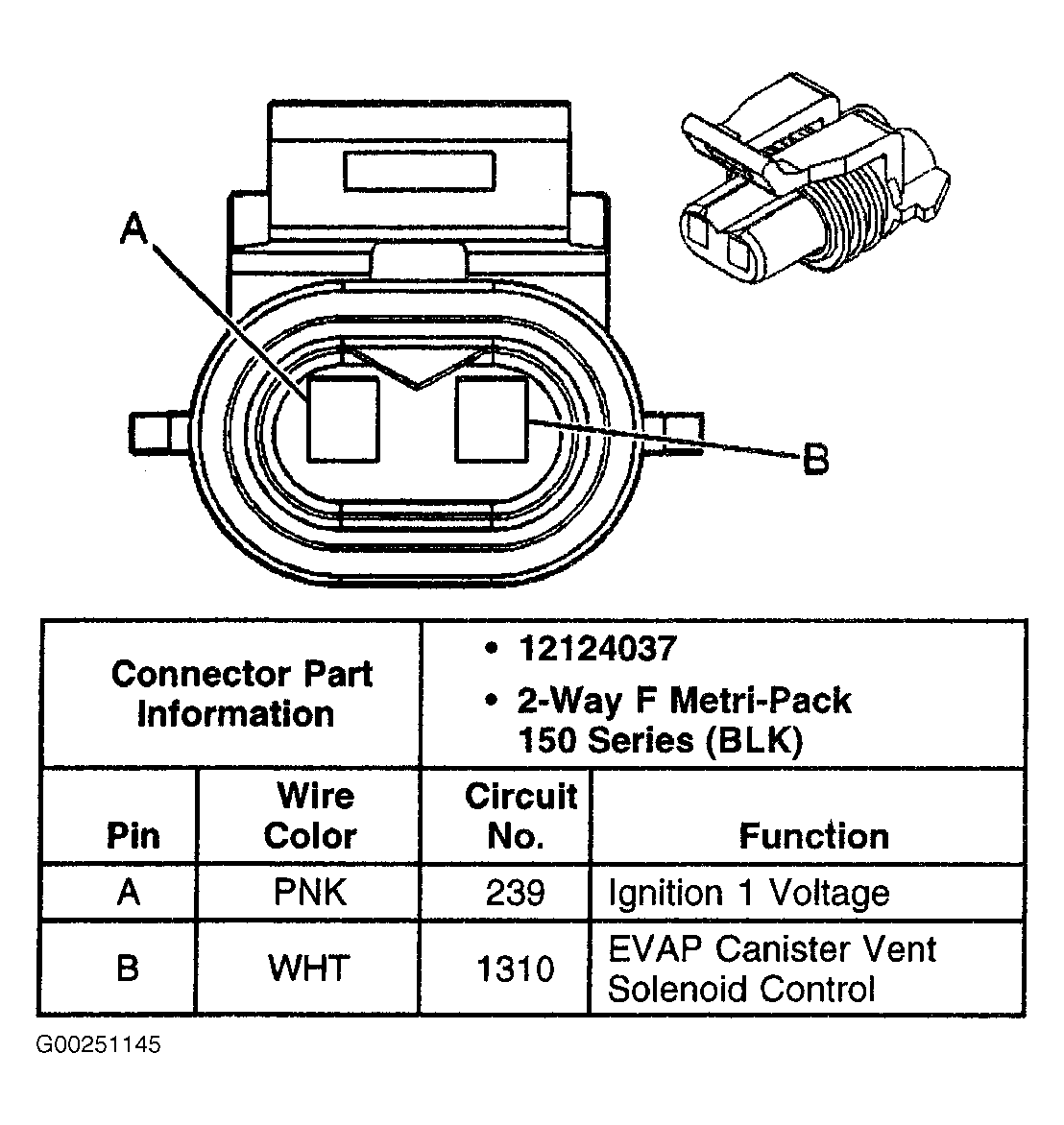

Fig 5: Identifying Evaporative Emissions Canister Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

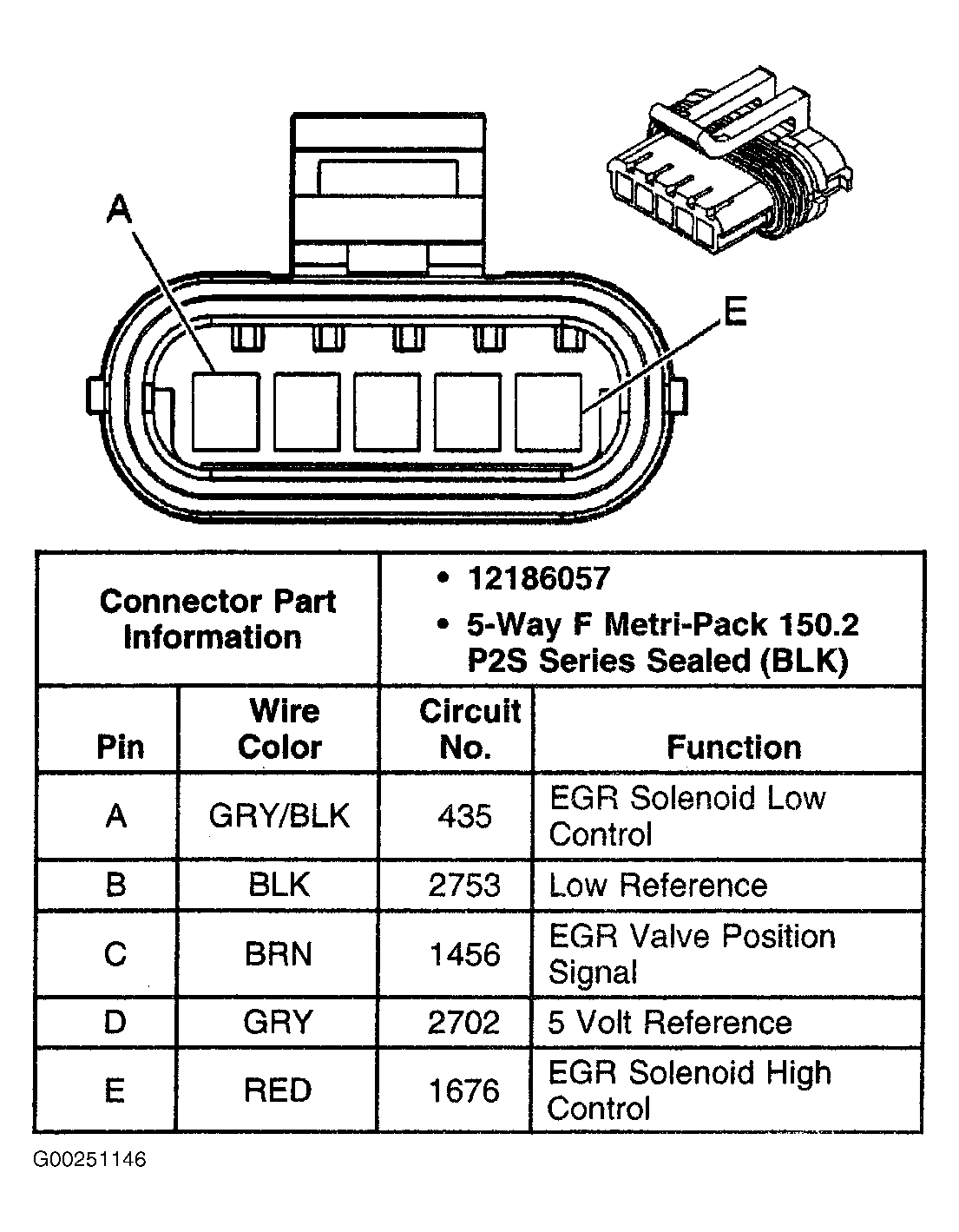

Fig 6: Identifying Exhaust Gas Recirculation Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

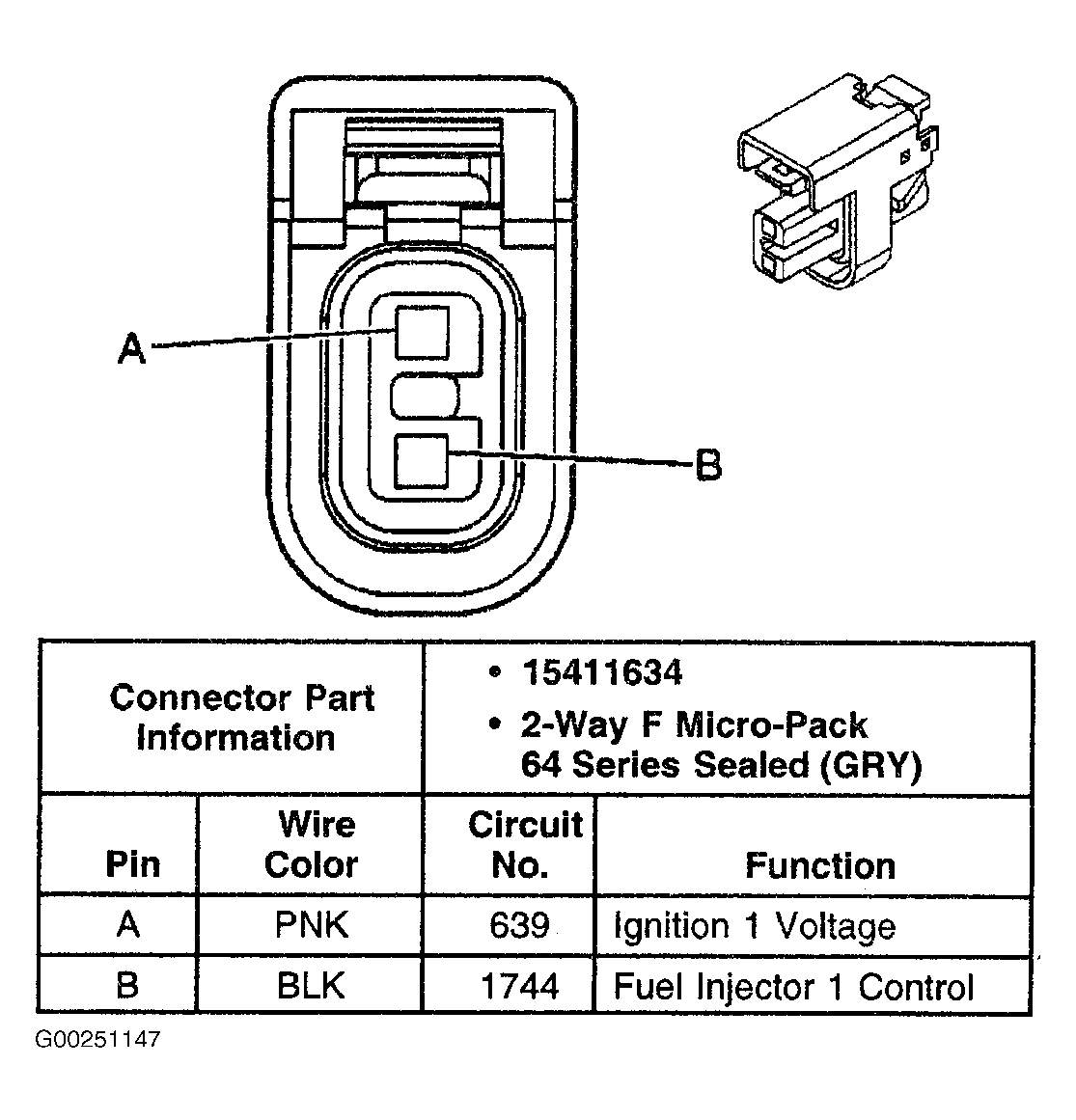

Fig 7: Identifying Fuel Injector No. 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

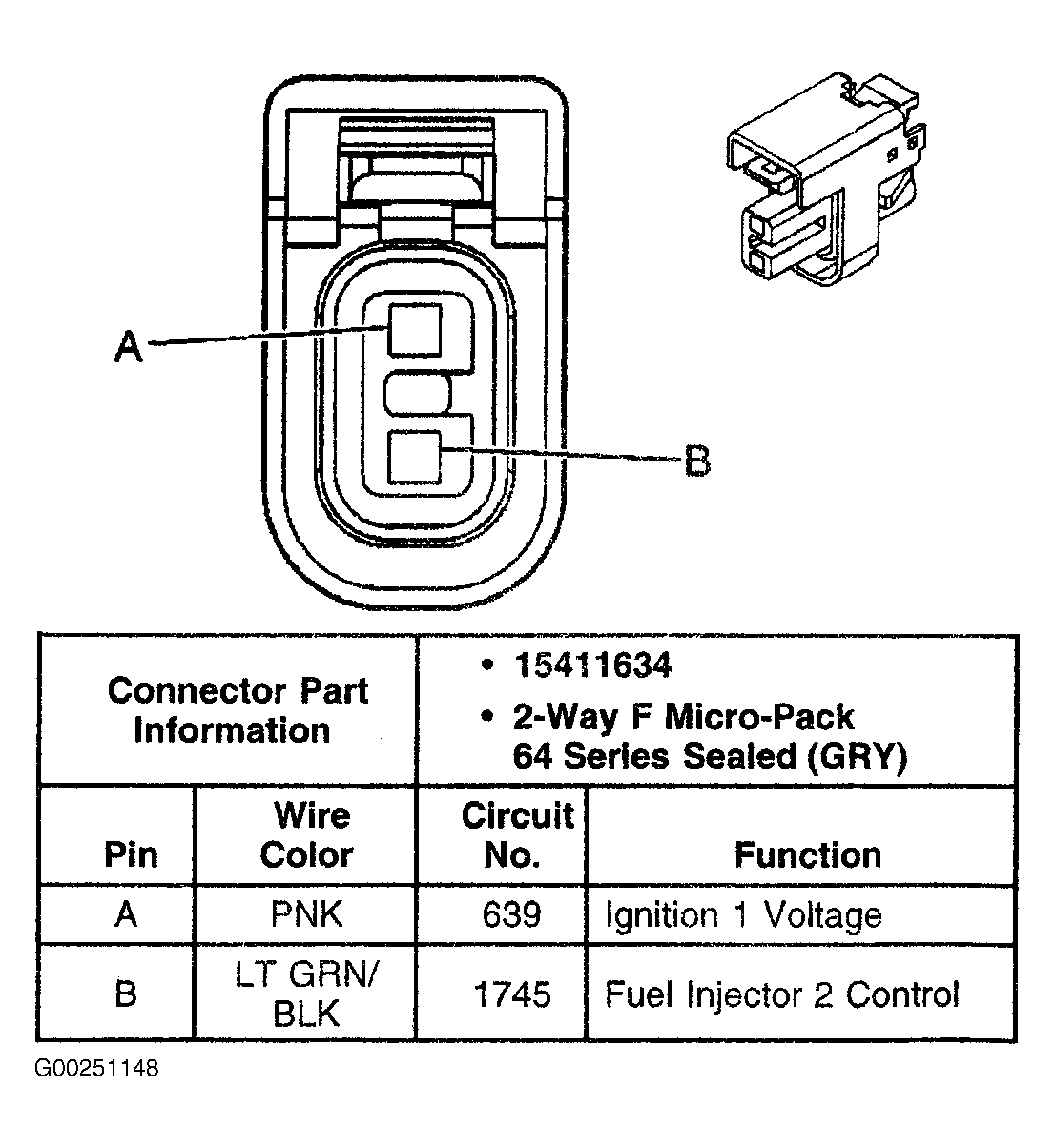

Fig 8: Identifying Fuel Injector No. 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

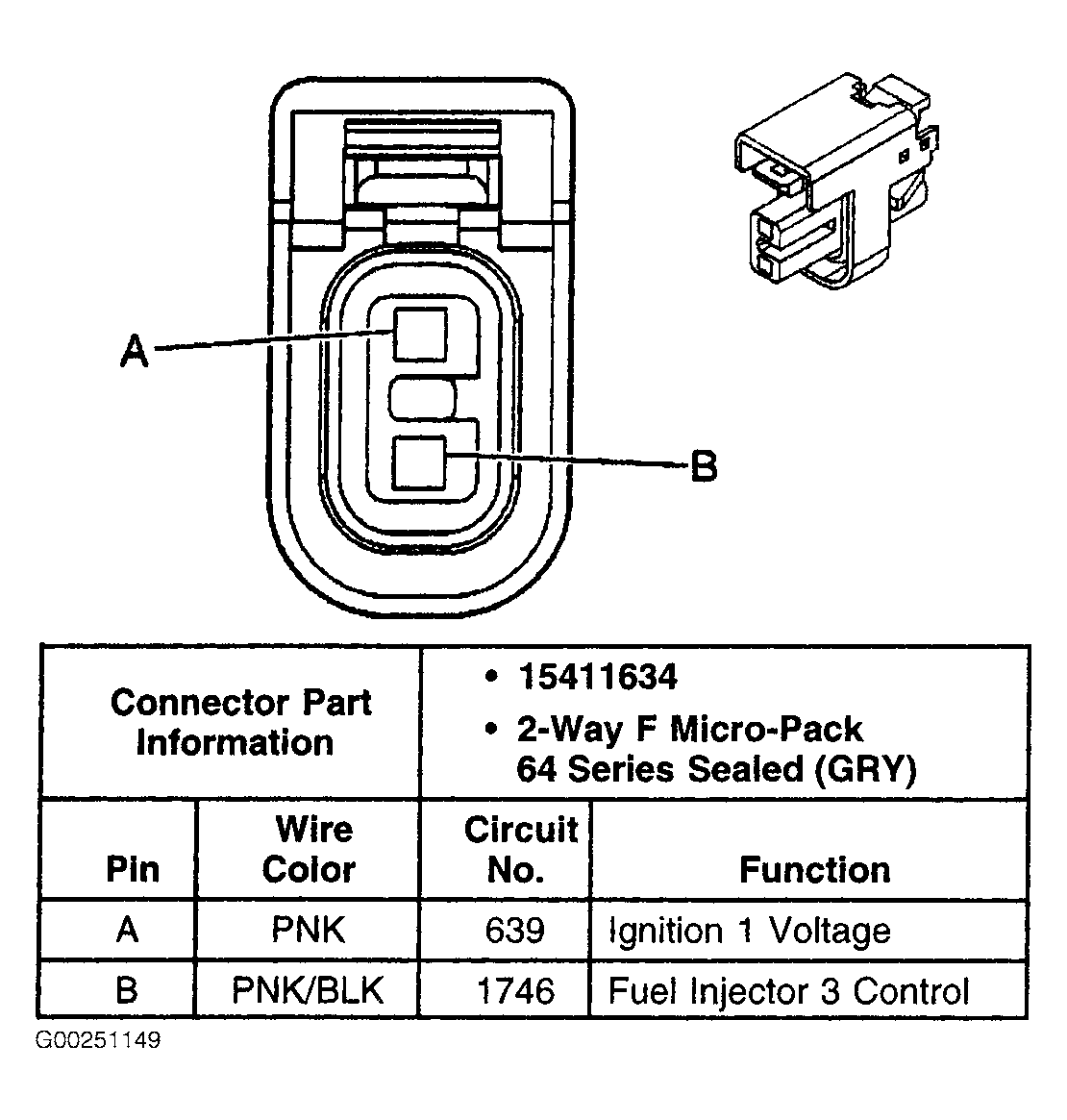

Fig 9: Identifying Fuel Injector No. 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

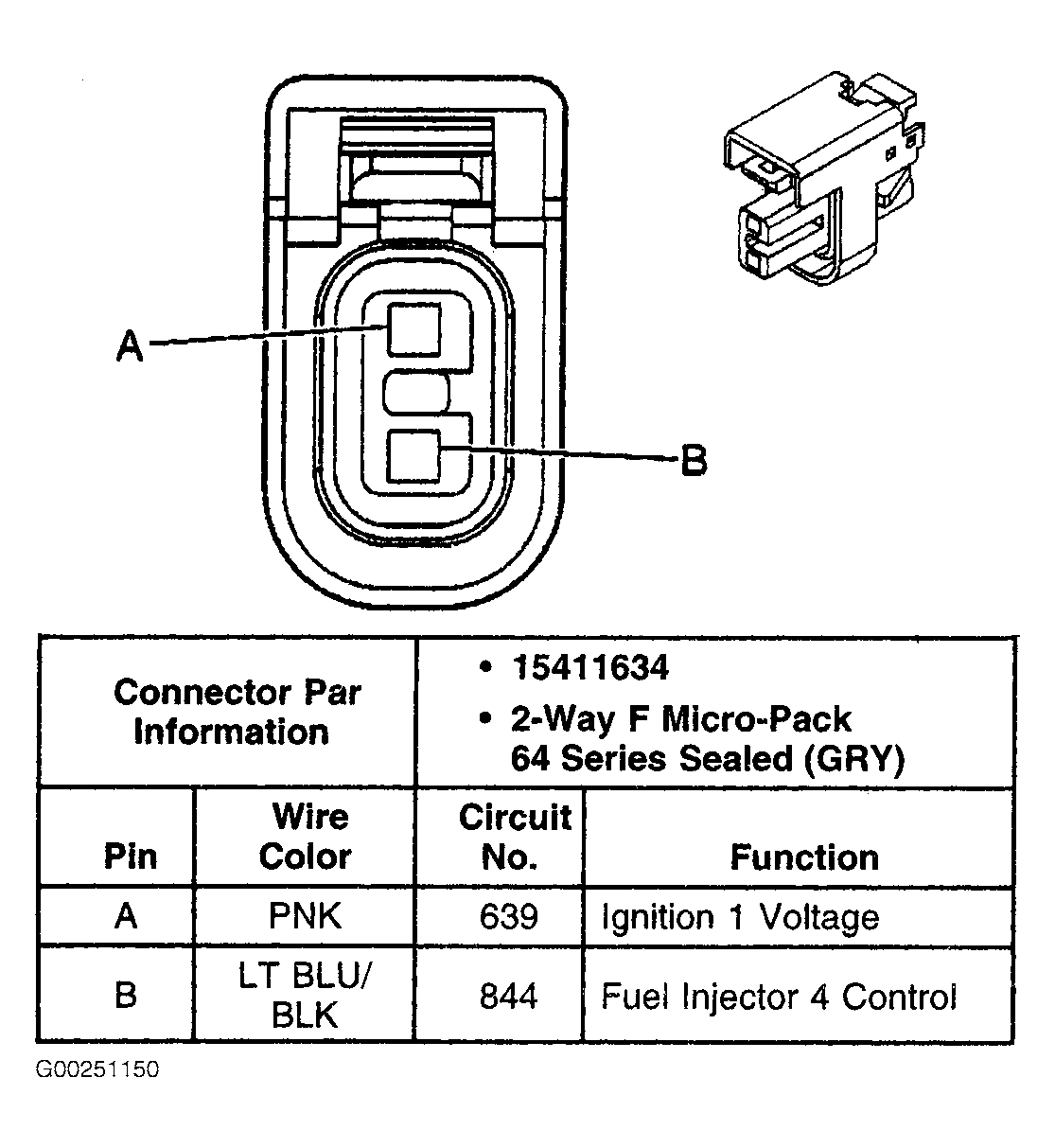

Fig 10: Identifying Fuel Injector No. 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

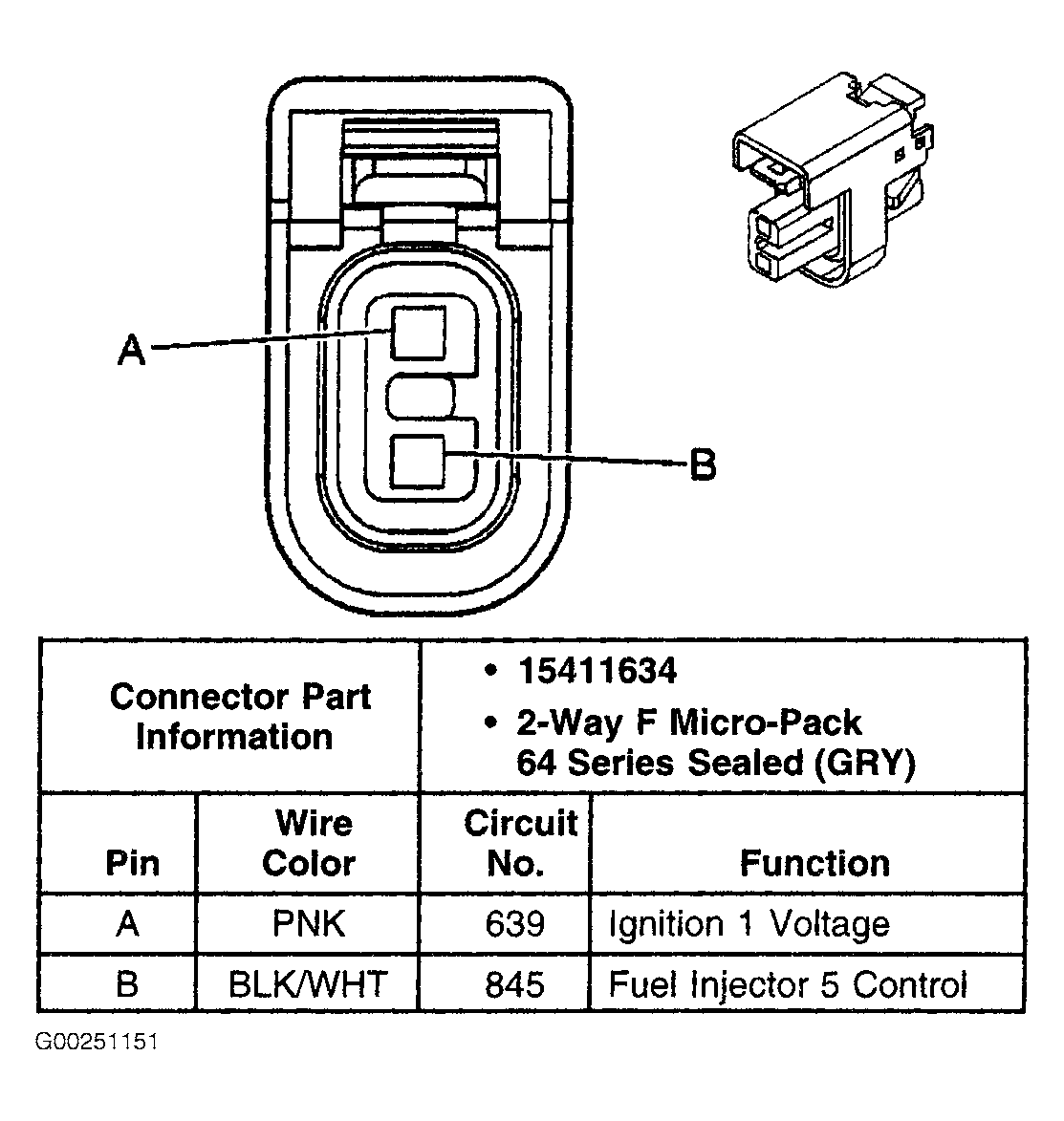

Fig 11: Identifying Fuel Injector No. 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

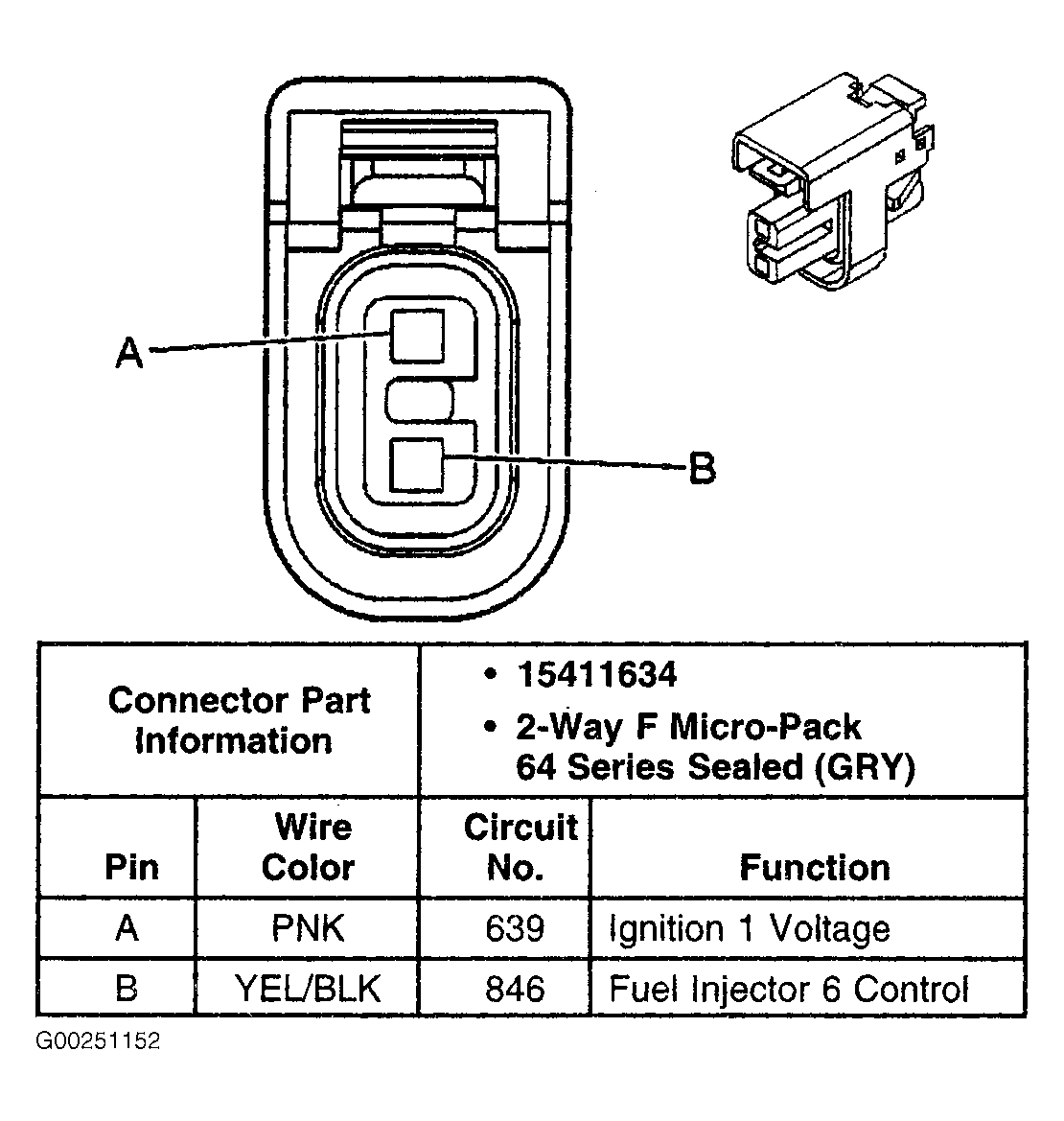

Fig 12: Identifying Fuel Injector No. 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

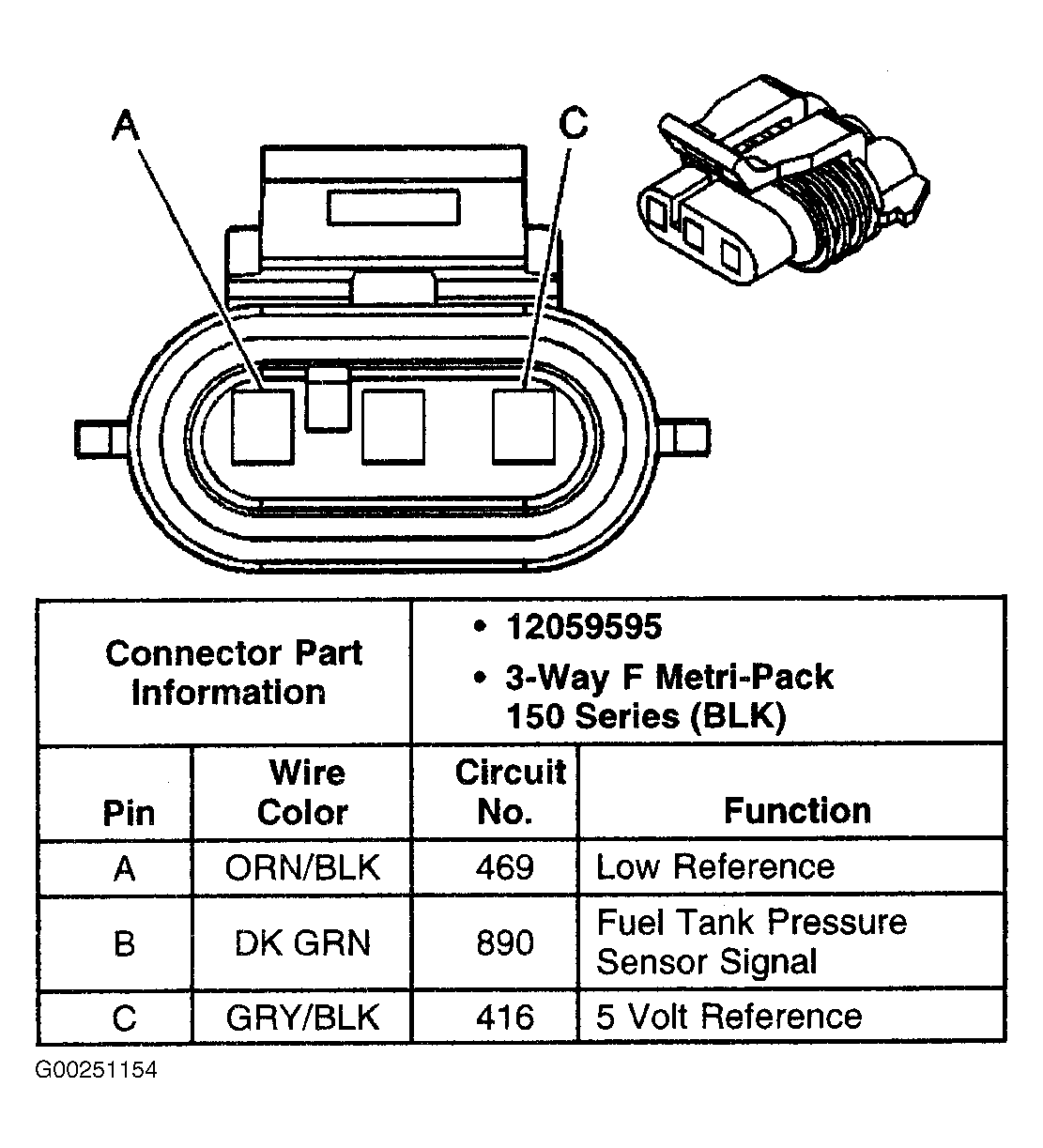

Fig 13: Identifying Fuel Tank Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

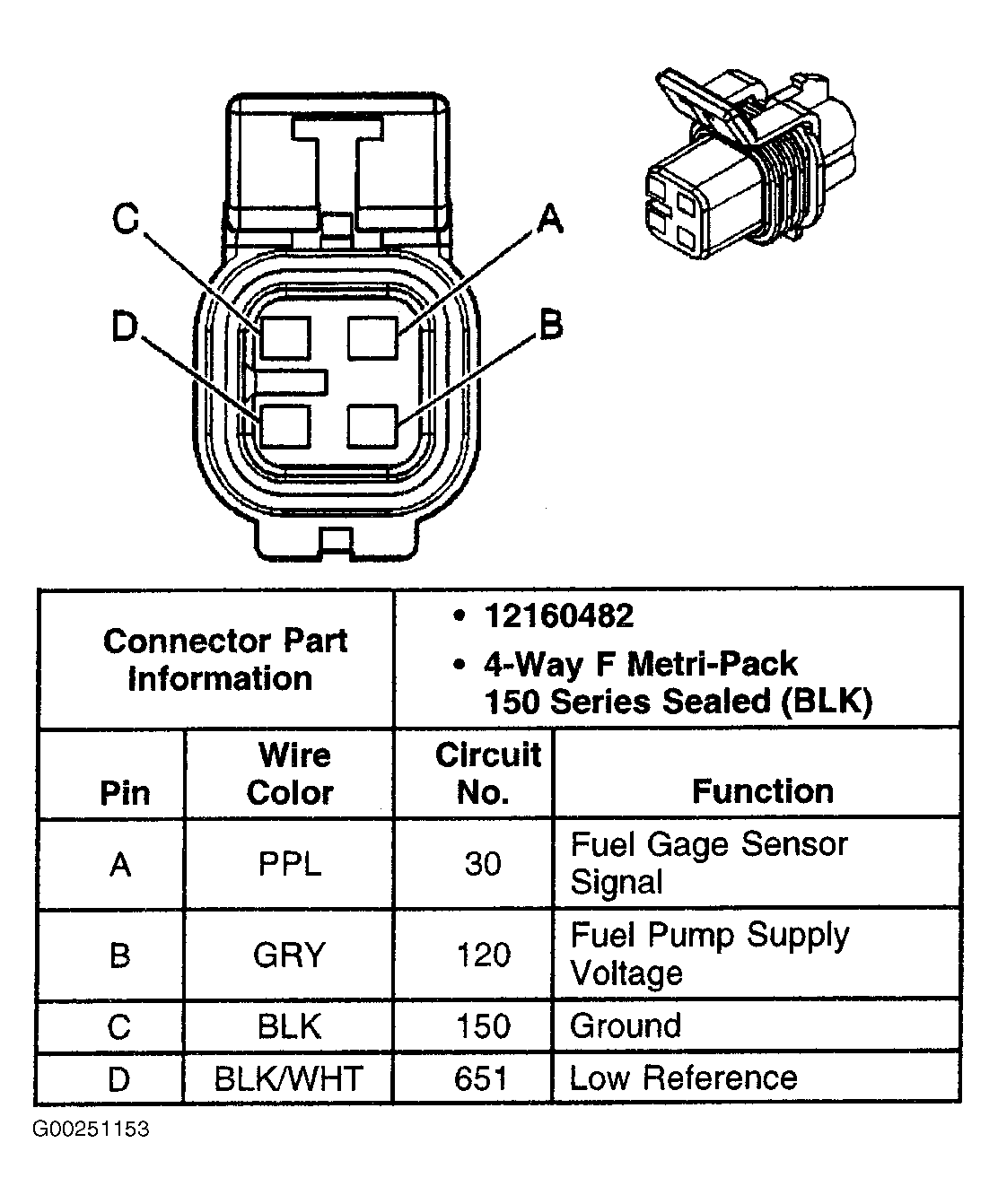

Fig 14: Identifying Fuel Pump & Sender Assembly Connector Terminals
Courtesy of GENERAL MOTORS CORP.

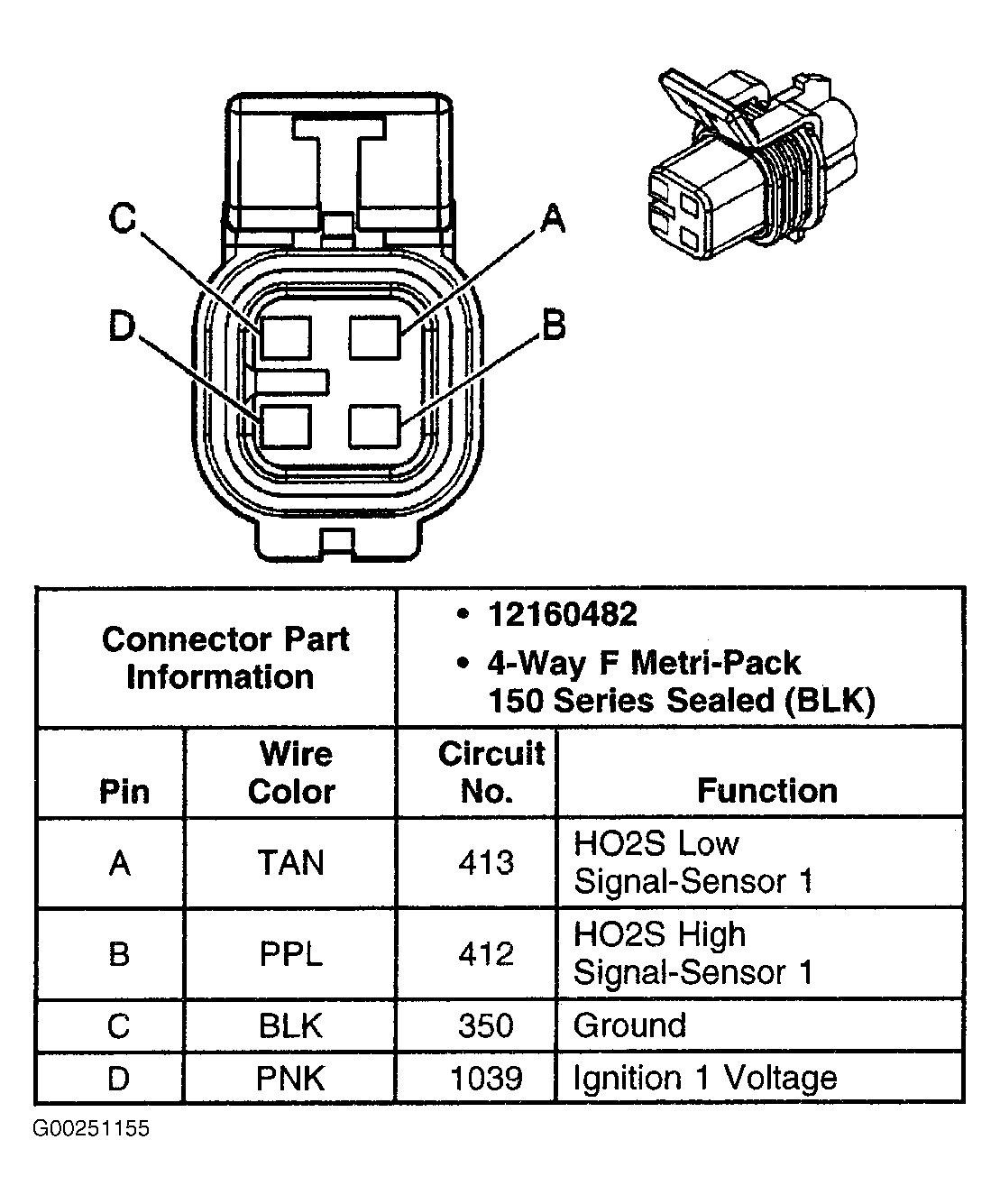

Fig 15: Identifying HO2S Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

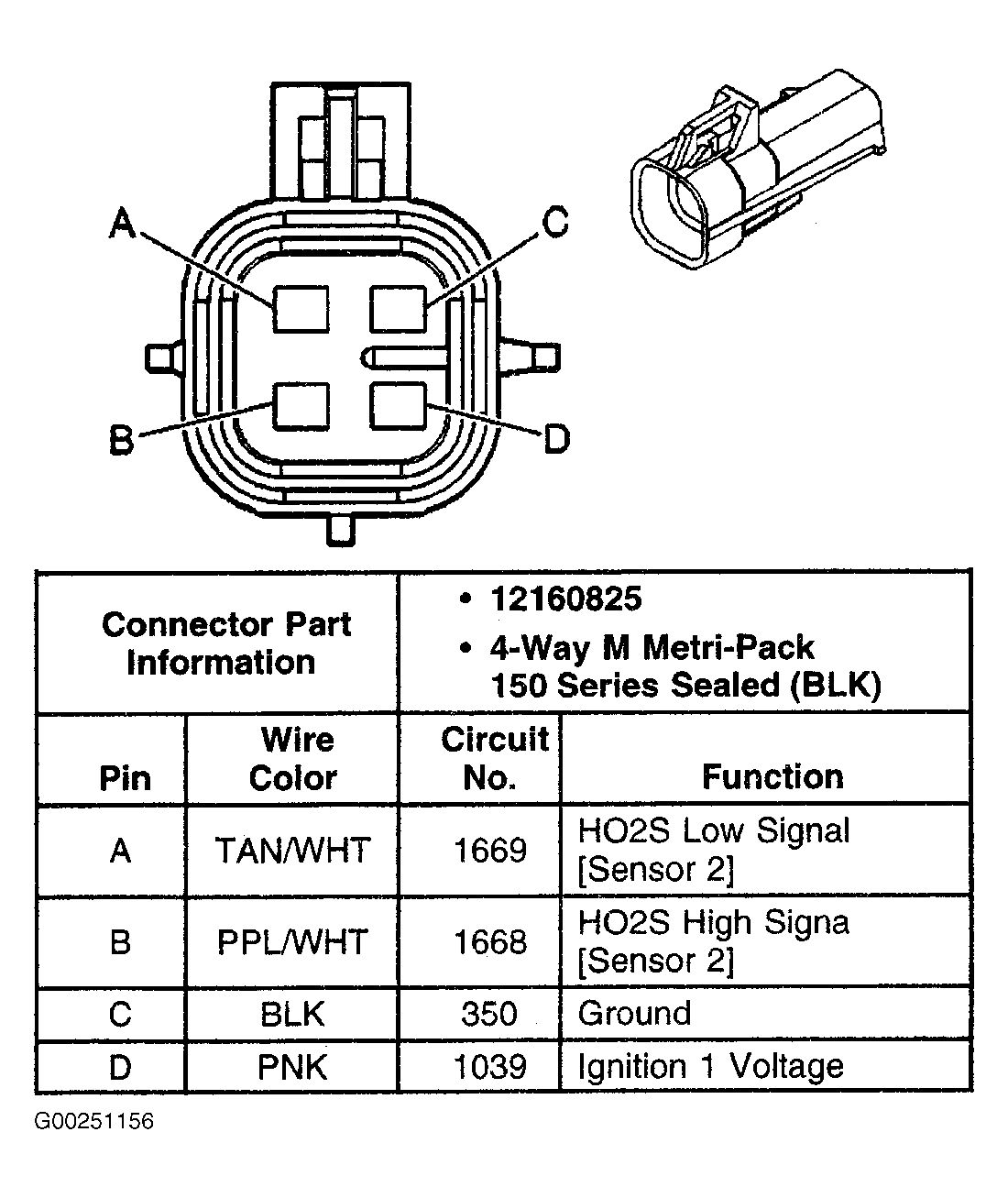

Fig 16: Identifying HO2S Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

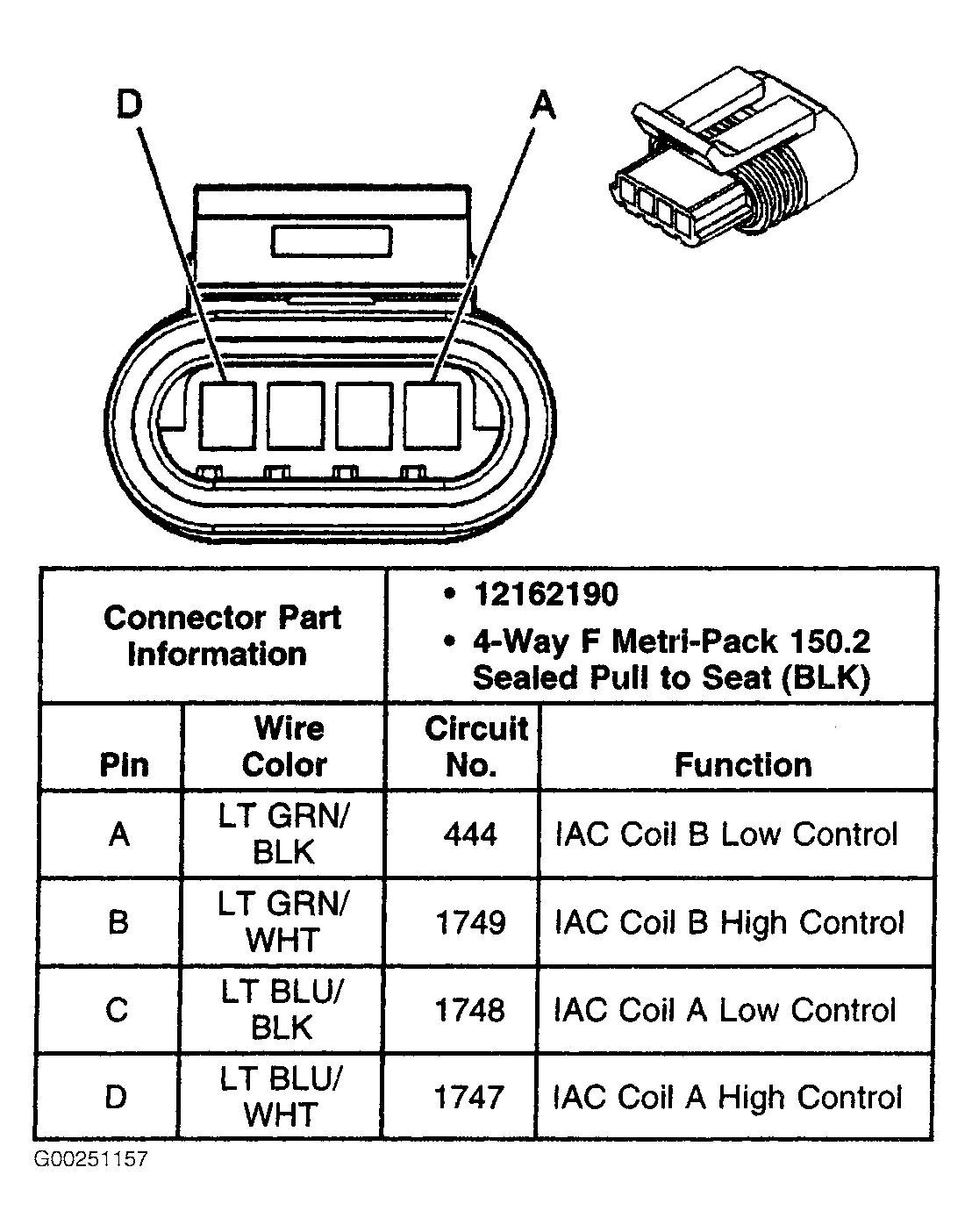

Fig 17: Identifying Idle Air Control Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.

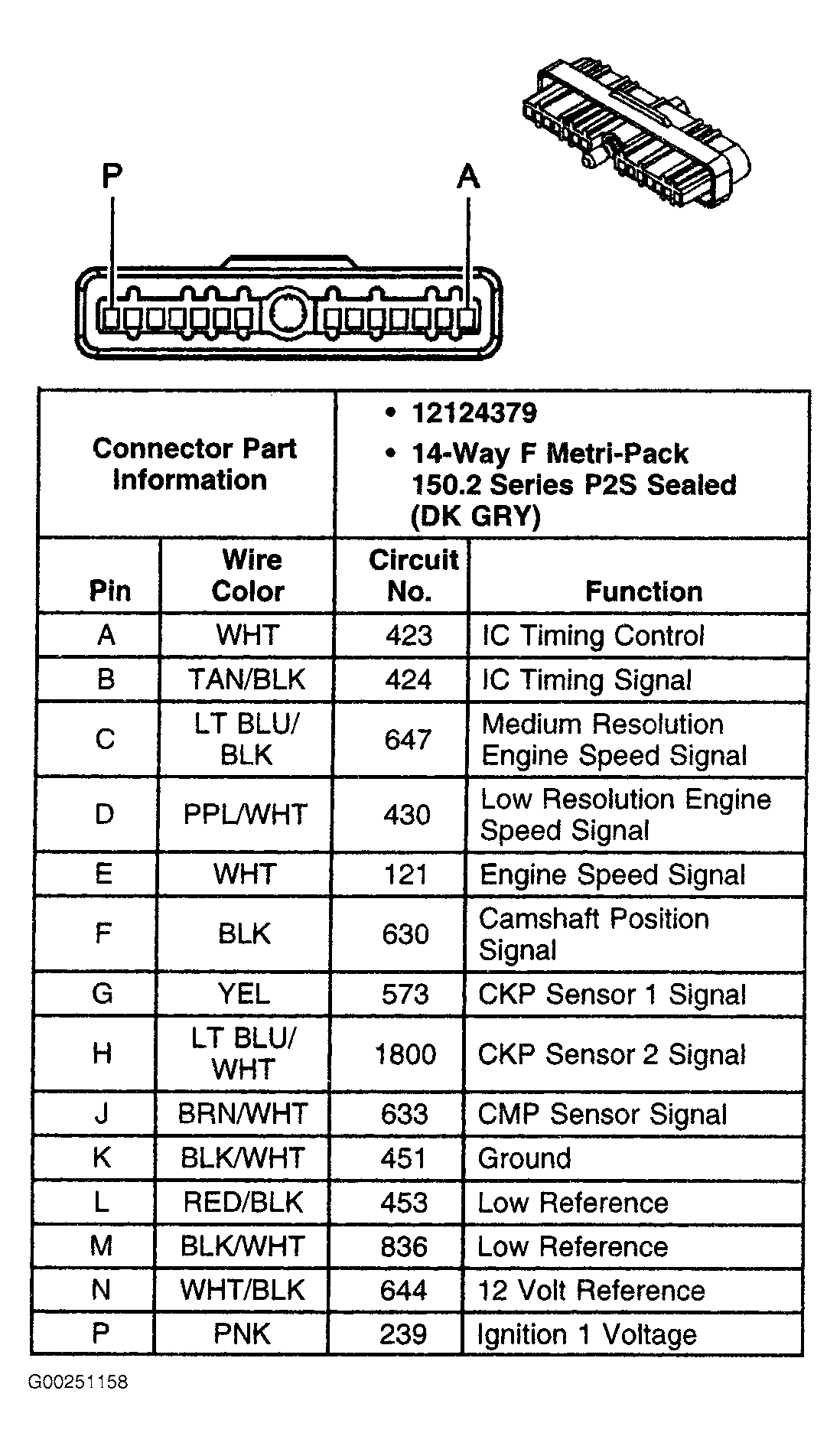

Fig 18: Identifying Ignition Control Module Connector Terminals
Courtesy of GENERAL MOTORS CORP.

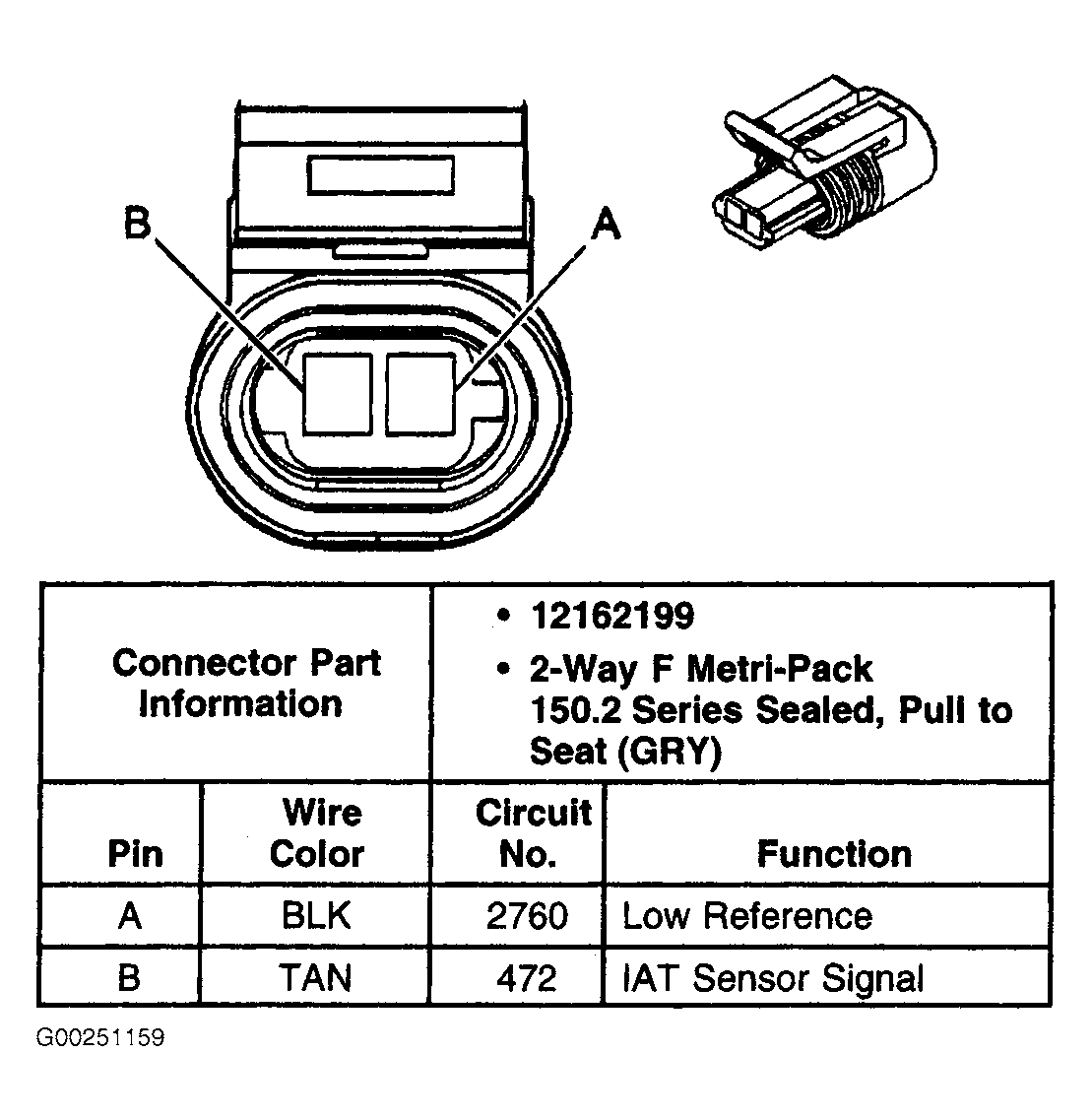

Fig 19: Identifying Intake Air Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

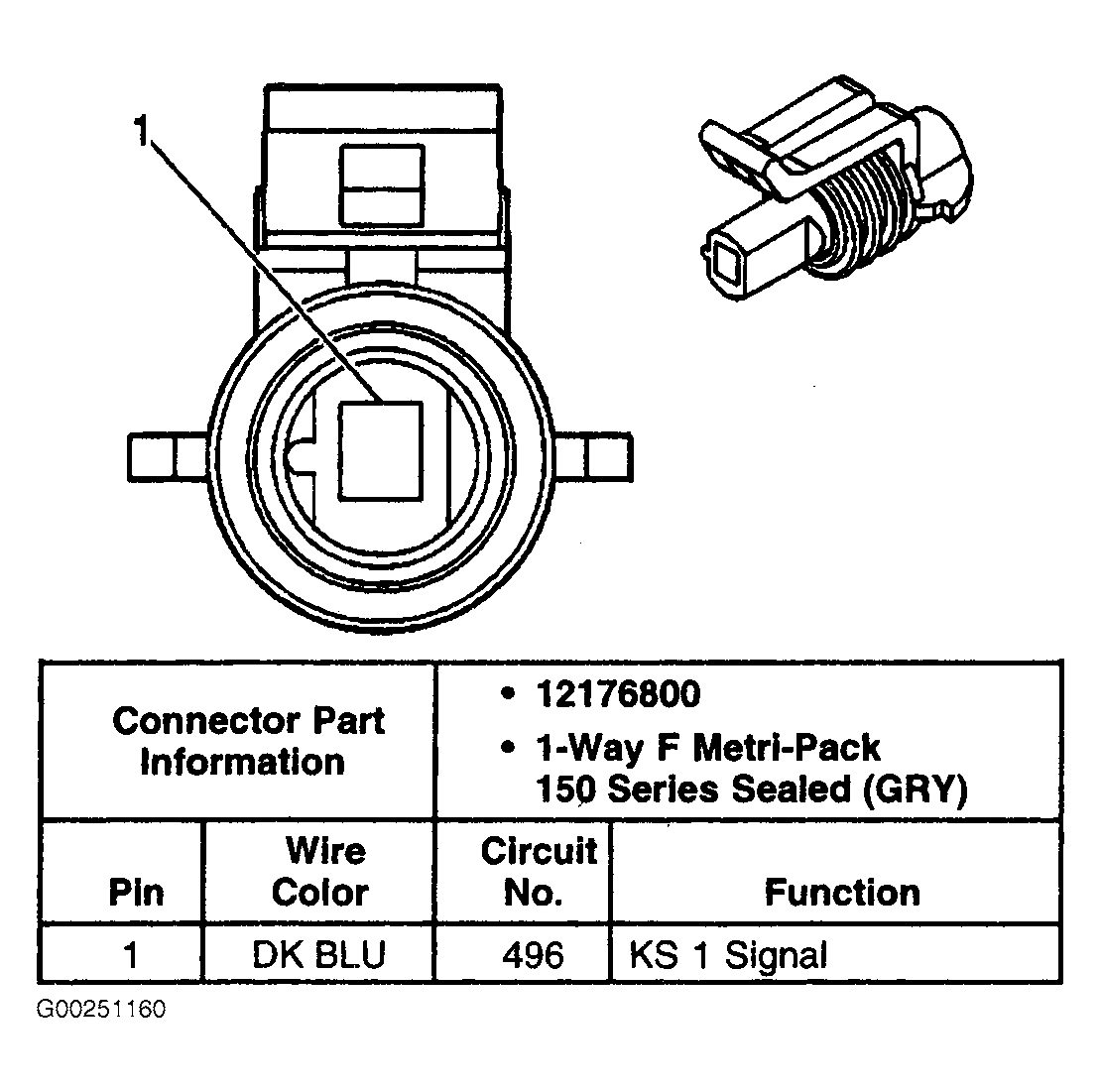

Fig 20: Identifying Knock Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 21: Identifying Knock Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

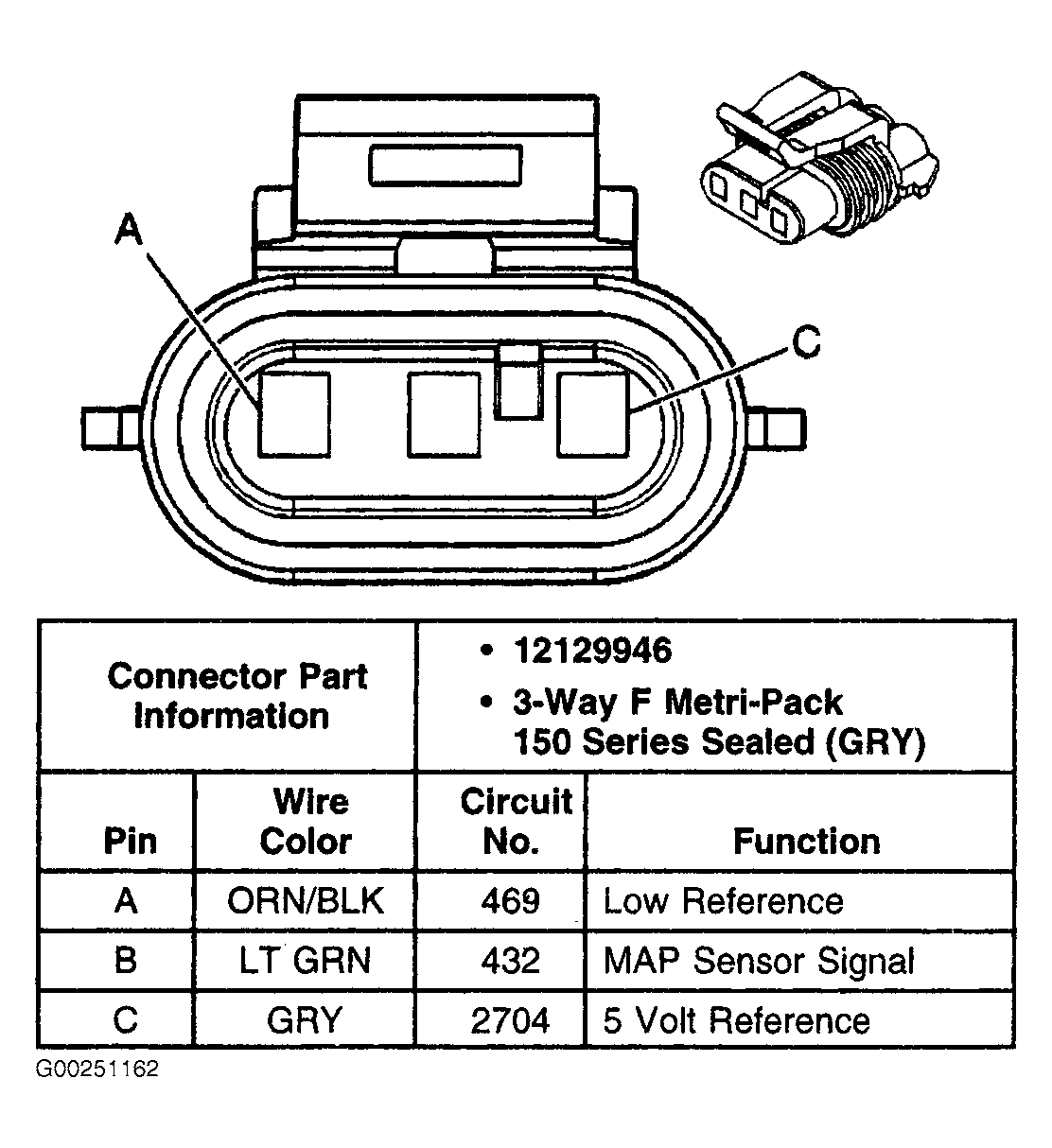

Fig 22: Identifying Manifold Absolute Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

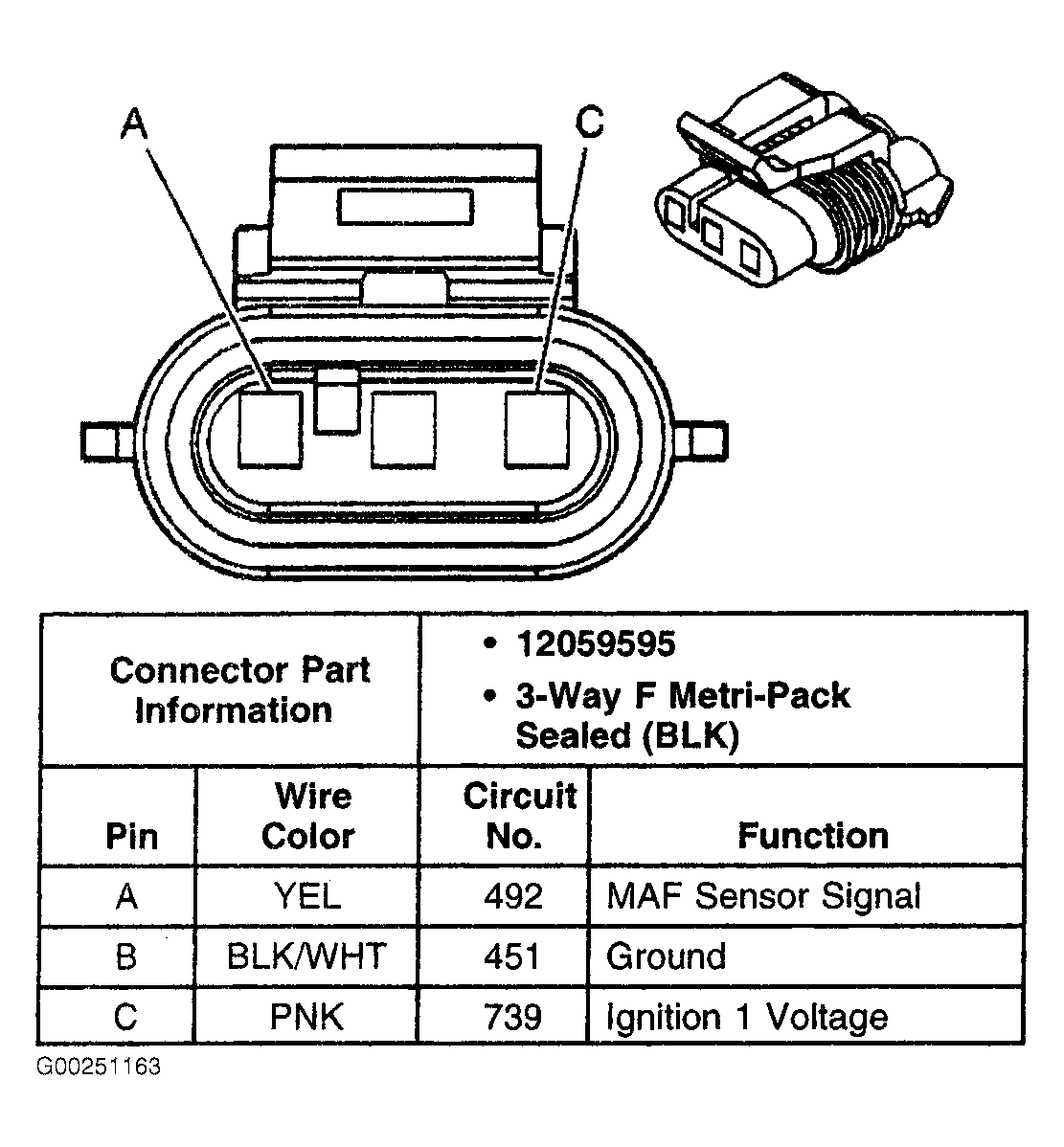

Fig 23: Identifying Mass Airflow Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

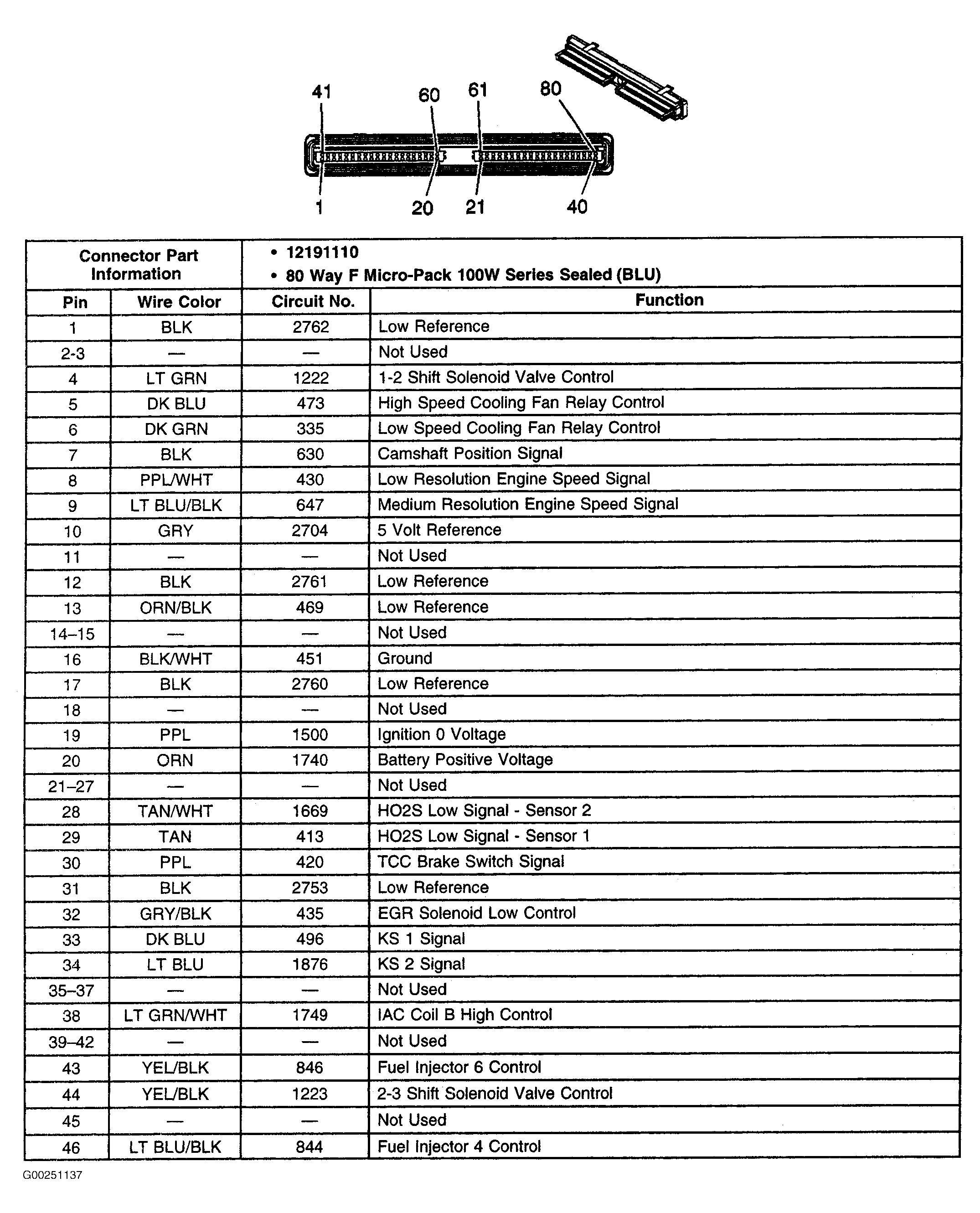

Fig 24: Identifying PCM C1 Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

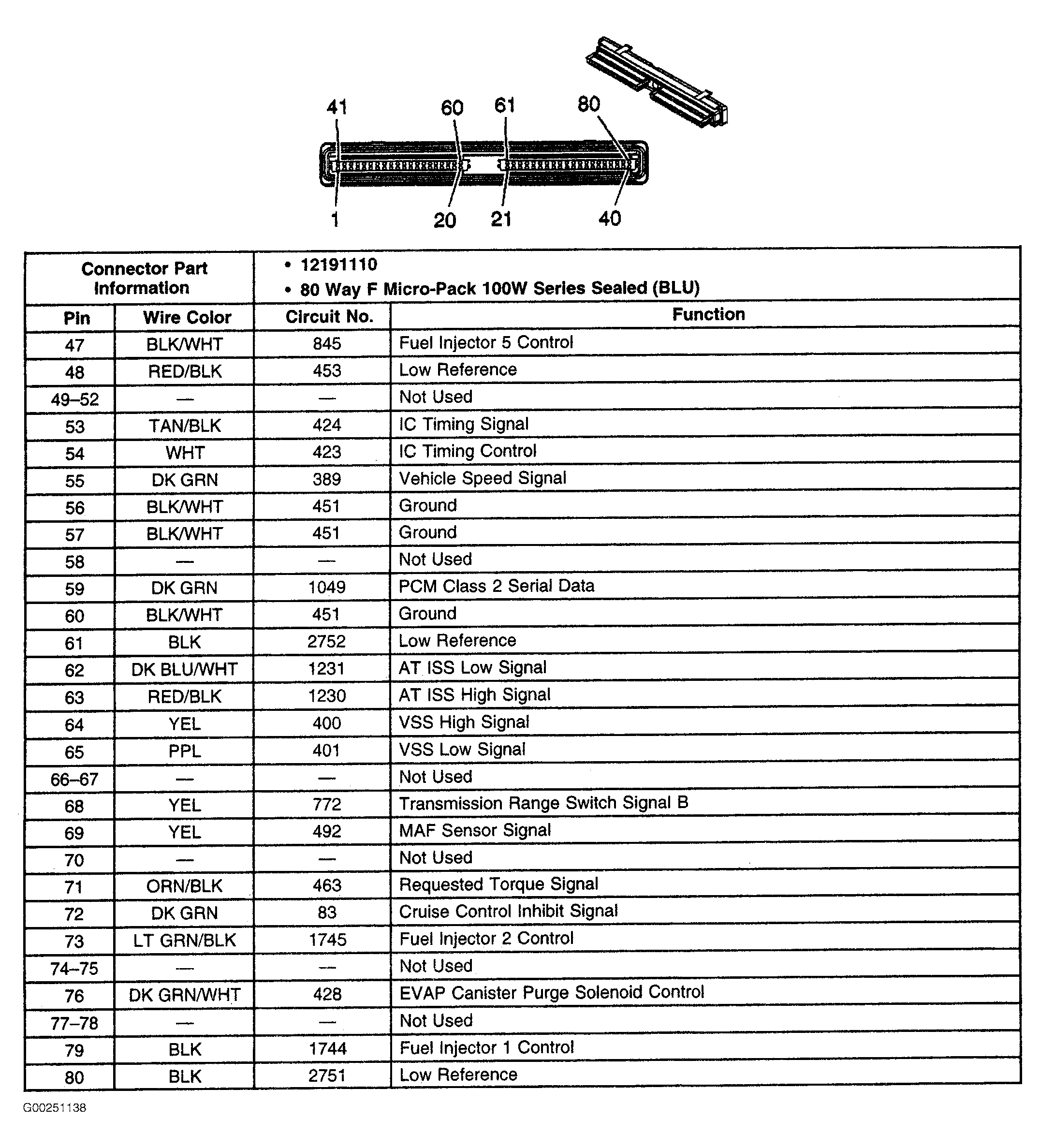

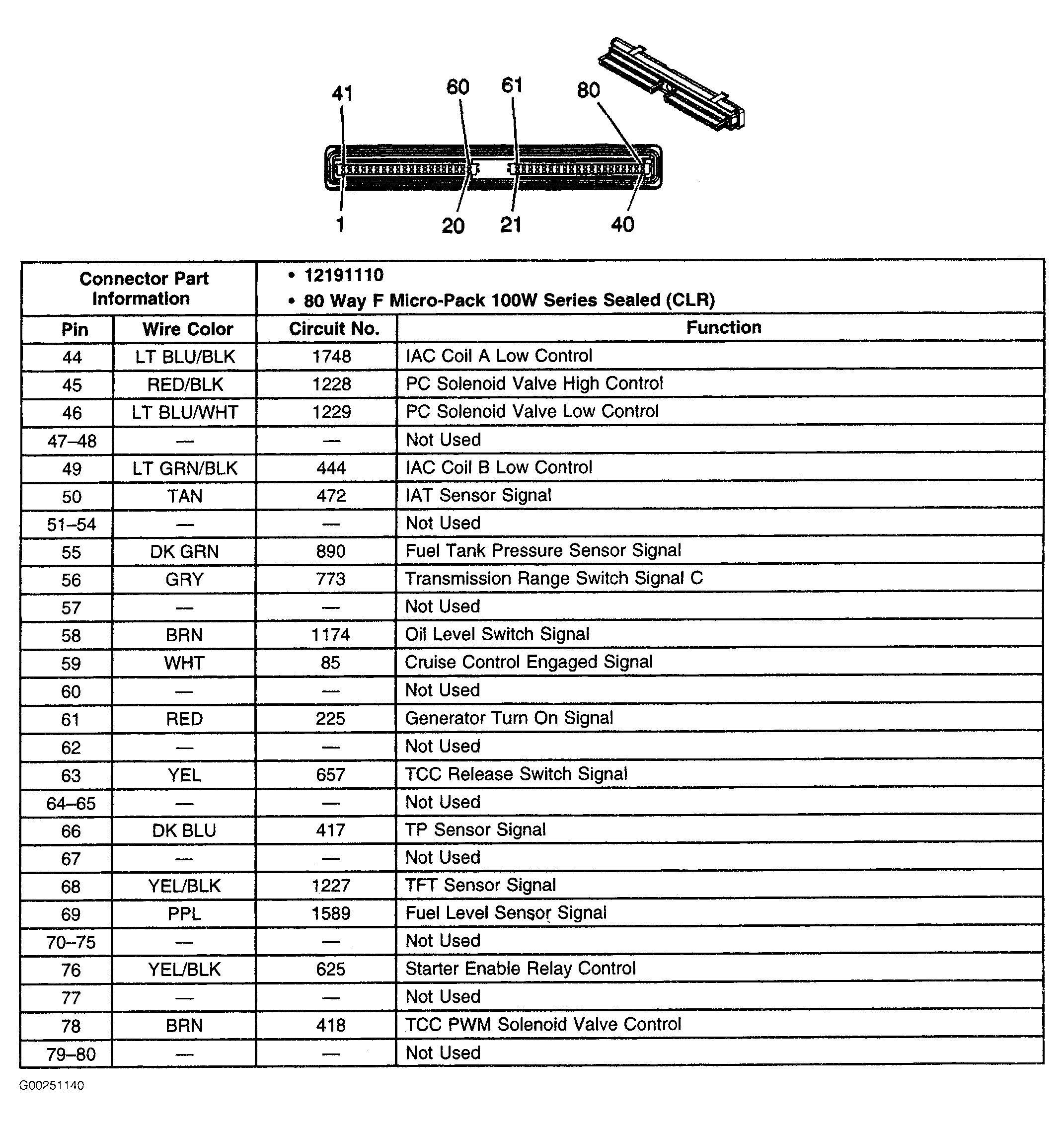

Fig 25: Identifying PCM C1 Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying PCM C2 Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 27: Identifying PCM C2 Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

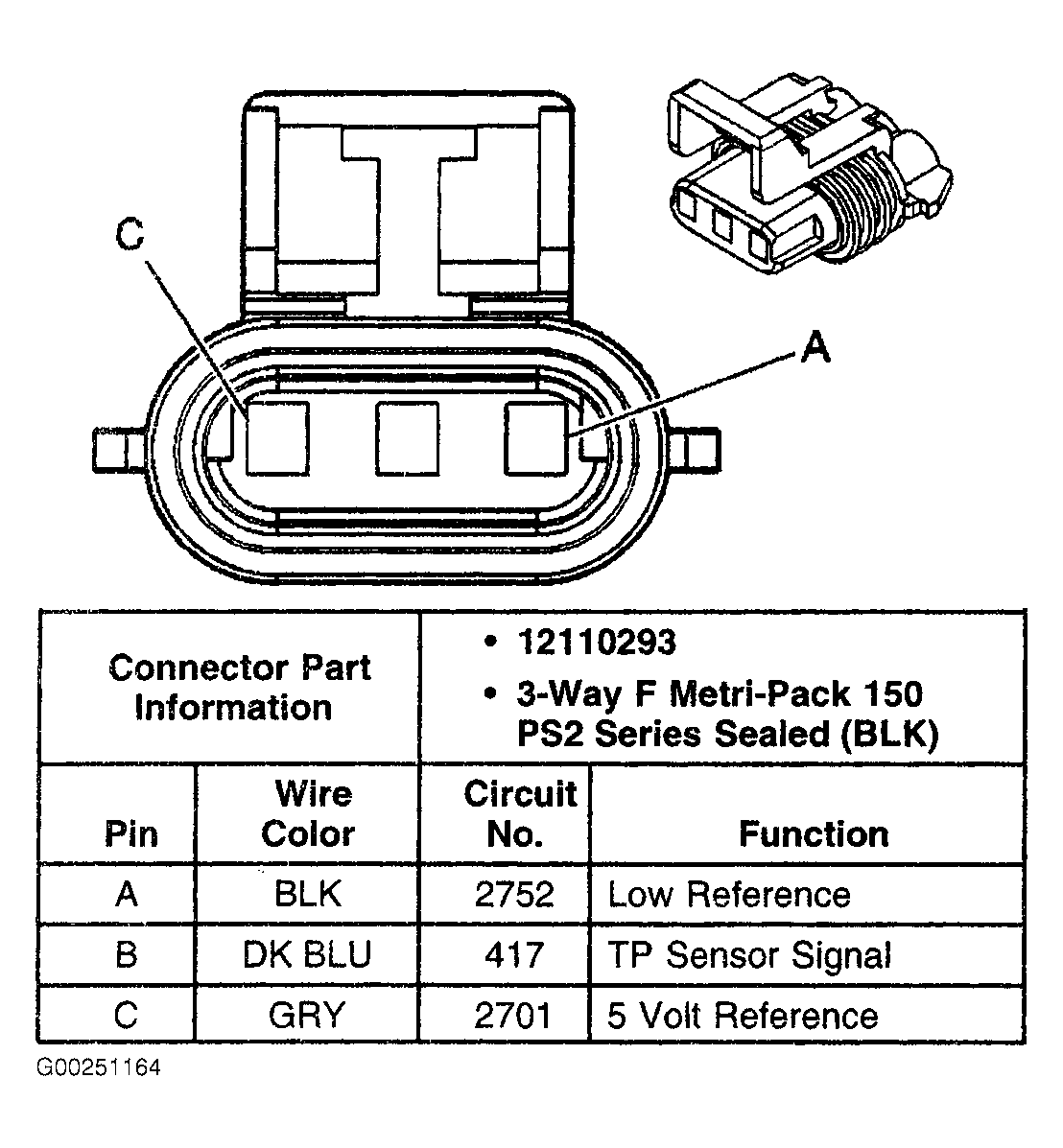

Fig 28: Identifying Throttle Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

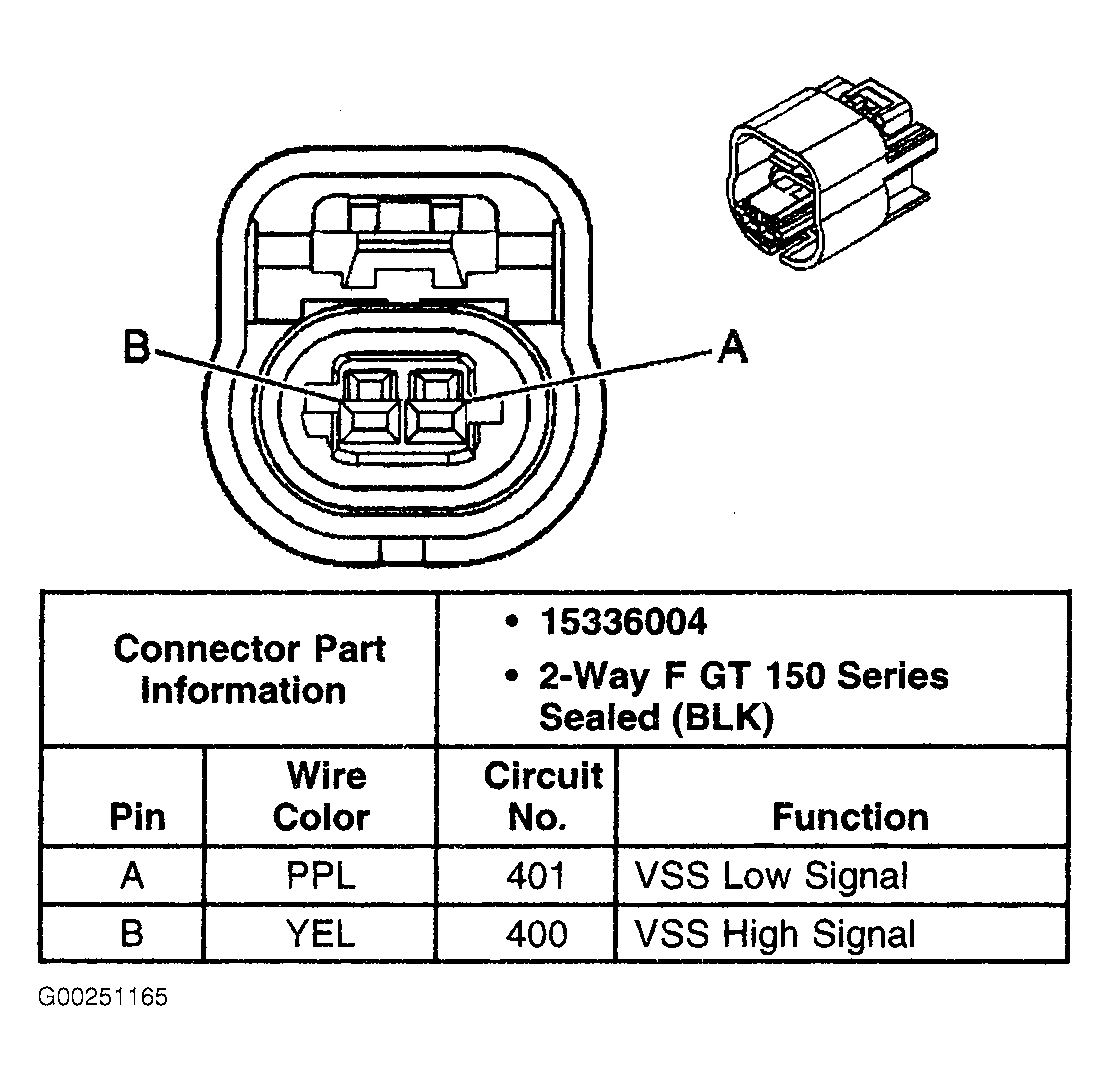

Fig 29: Identifying Vehicle Speed Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
