Engine Controls Self-Diagnostics - 3.4L
>>
Connector Identification
Connector Identification
Fig 1: Identifying CMP Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.

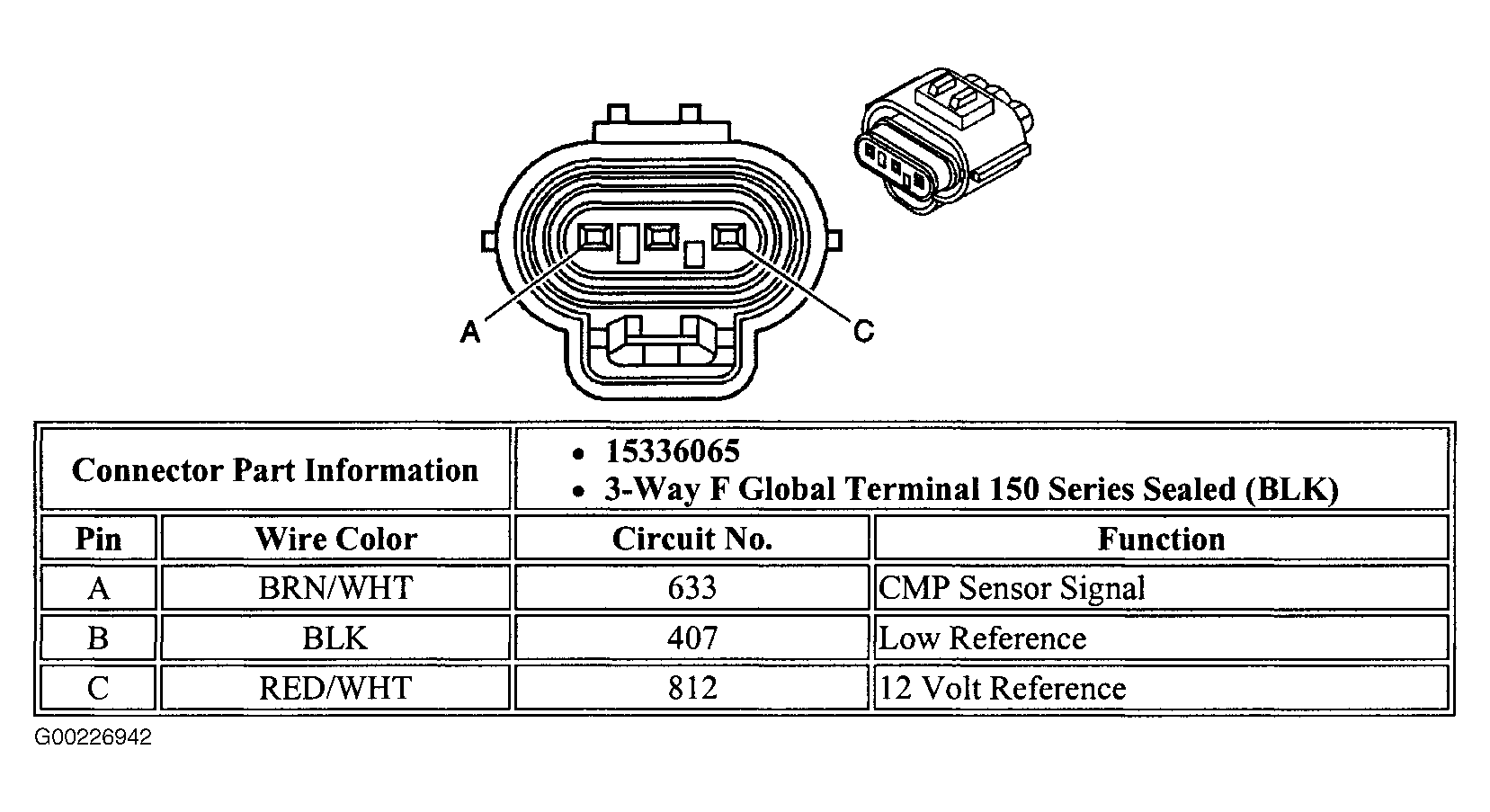

Fig 2: Identifying CMP Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying CKP Sensor "A" Harness Connector (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.

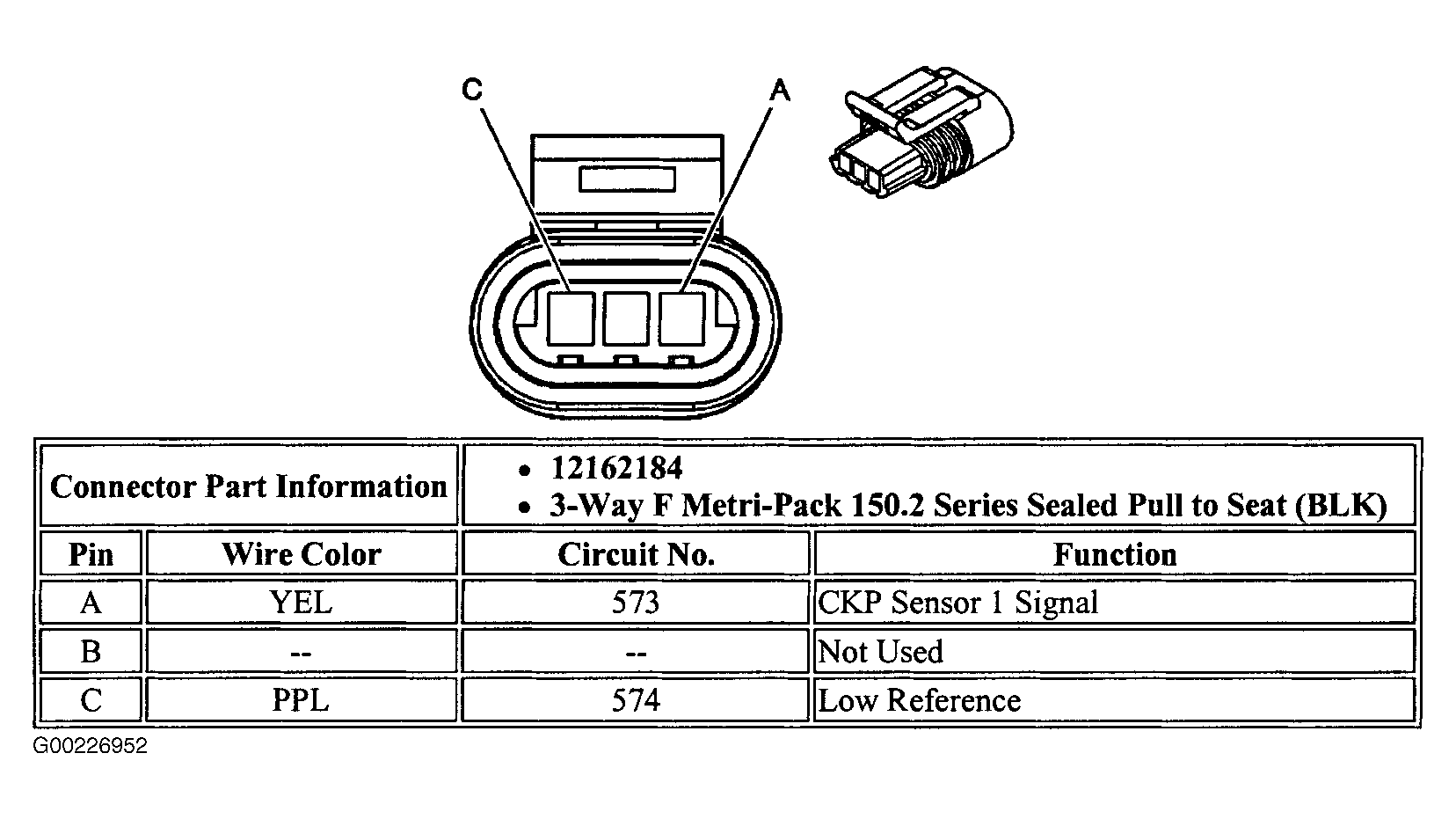

Fig 4: Identifying CKP Sensor "A" Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.

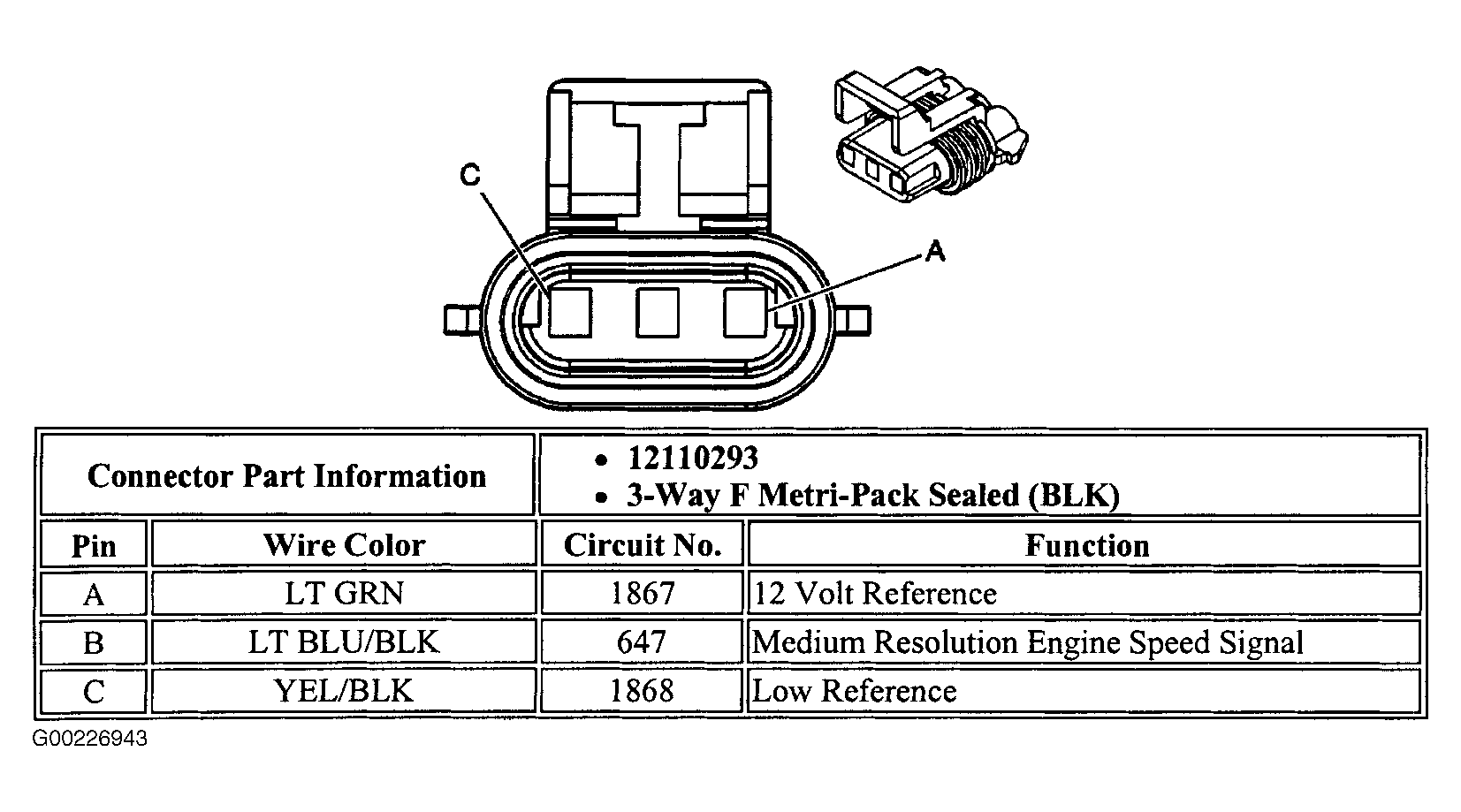

Fig 5: Identifying CKP Sensor "B" Harness Connector
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying ECT Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying EVAP Canister Purge Solenoid Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.

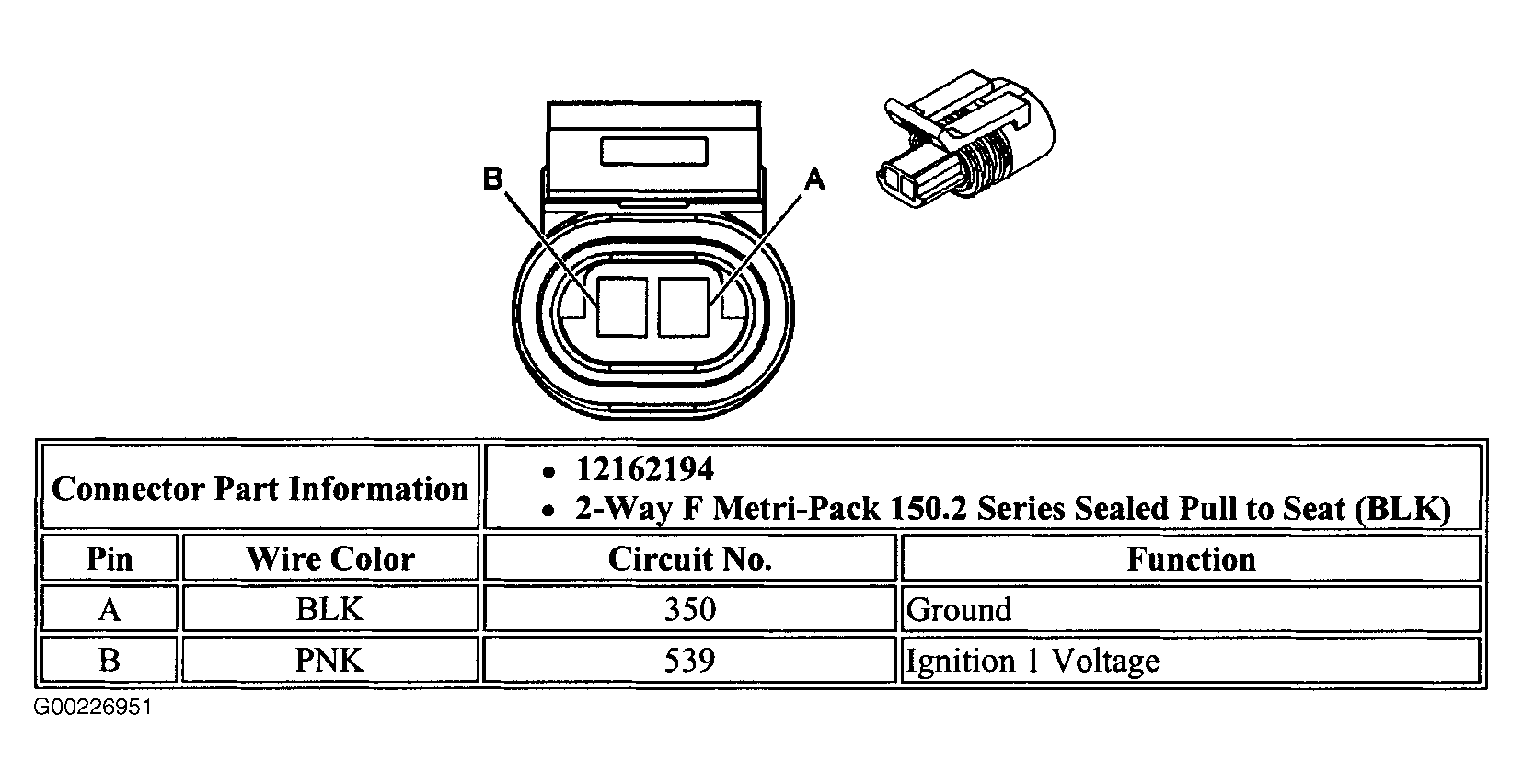

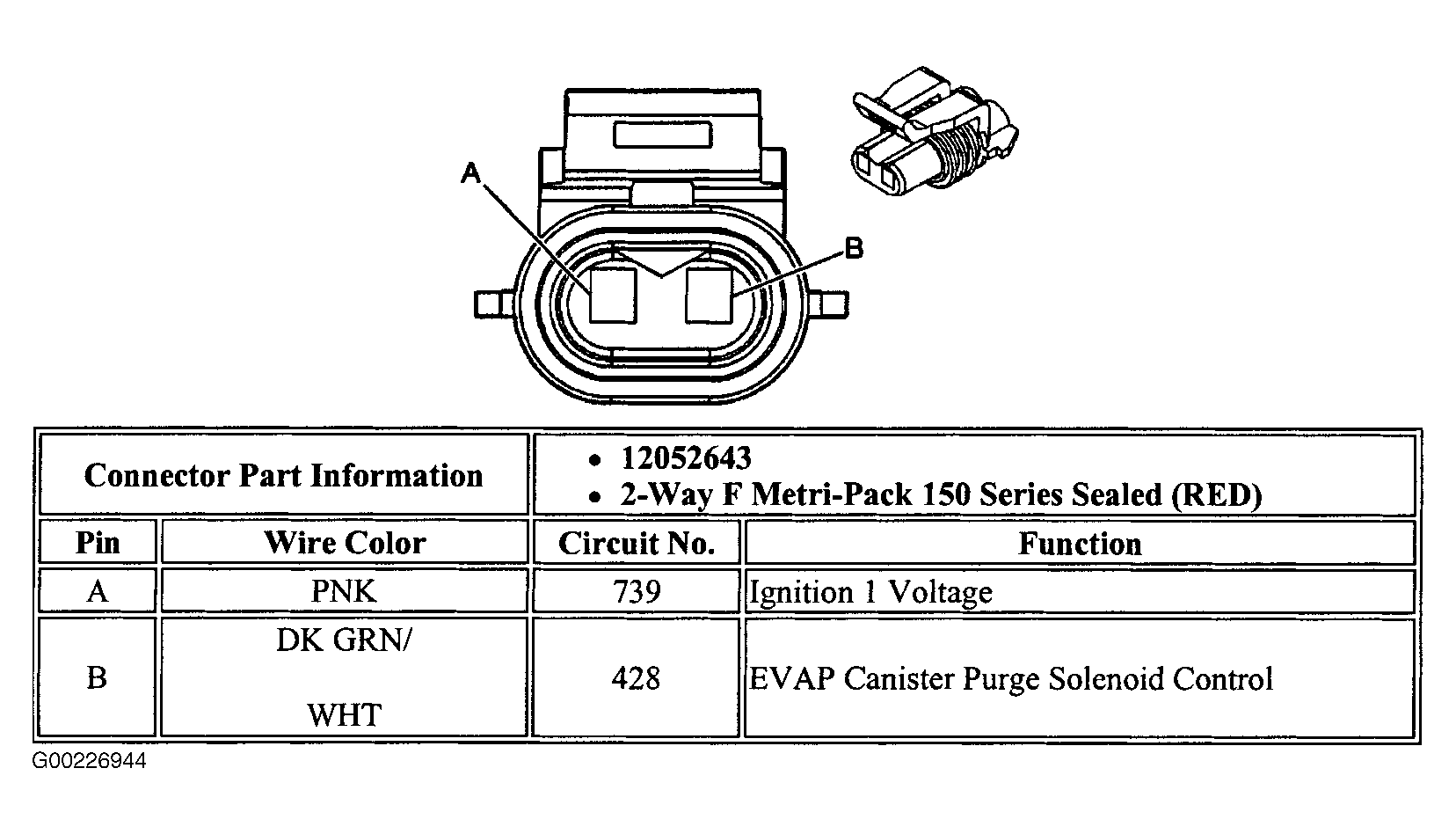

Fig 8: Identifying EVAP Canister Purge Solenoid Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 9: Identifying EVAP Canister Vent Solenoid Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.

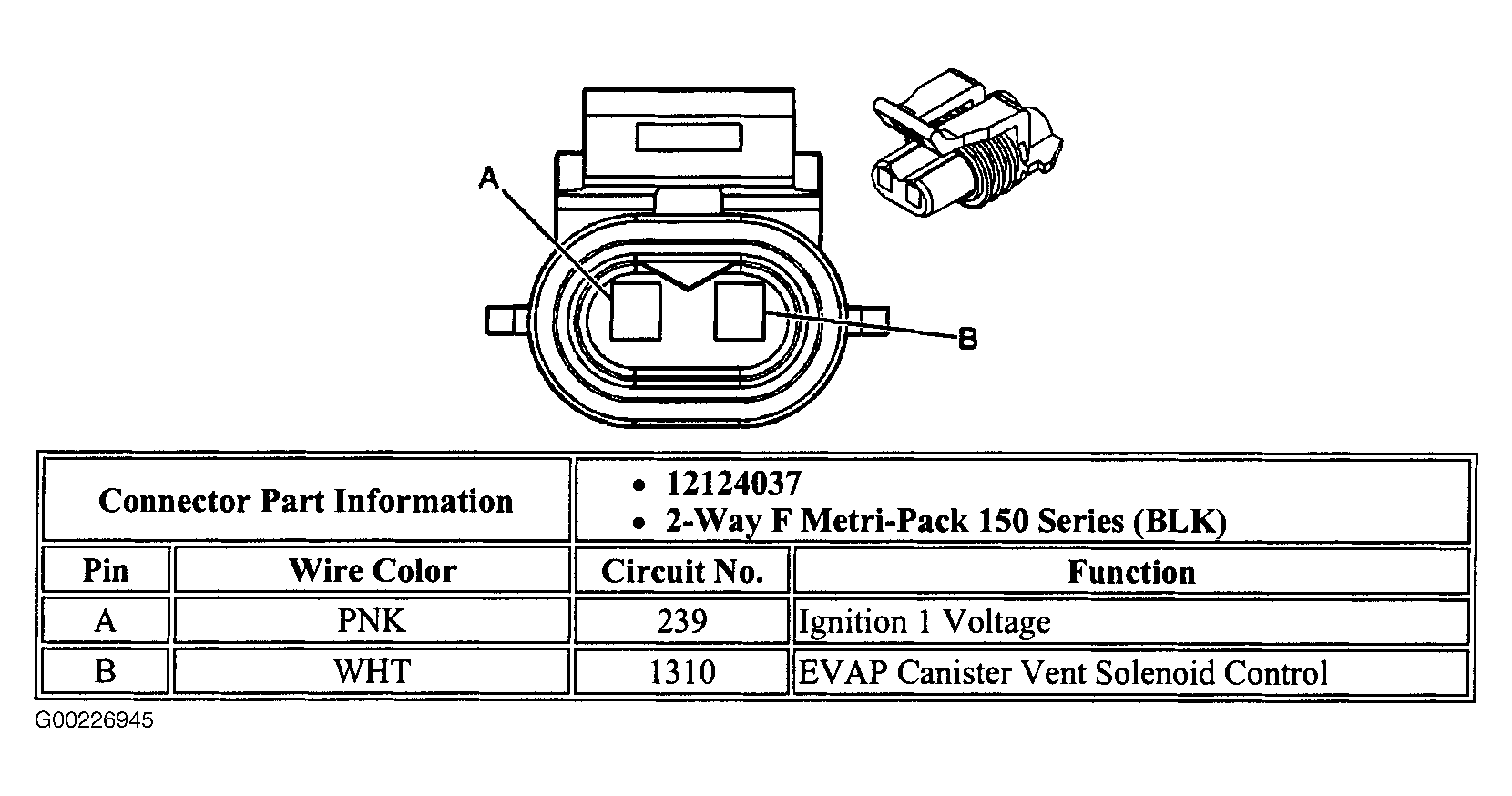

Fig 10: Identifying EVAP Canister Vent Solenoid Control Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 11: Identifying EGR Valve Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying EGR Valve Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 13: Identifying Fuel Injector No. 1 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 14: Identifying Fuel Injector No. 2 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying Fuel Injector No. 3 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying Fuel Injector No. 4 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 17: Identifying Fuel Injector No. 5 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying Fuel Injector No. 6 Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 19: Identifying Fuel Pump & Sender Assembly Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.
Fig 20: Identifying Fuel Pump & Sender Assembly Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 21: Identifying Fuel Tank Pressure Sensor Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.

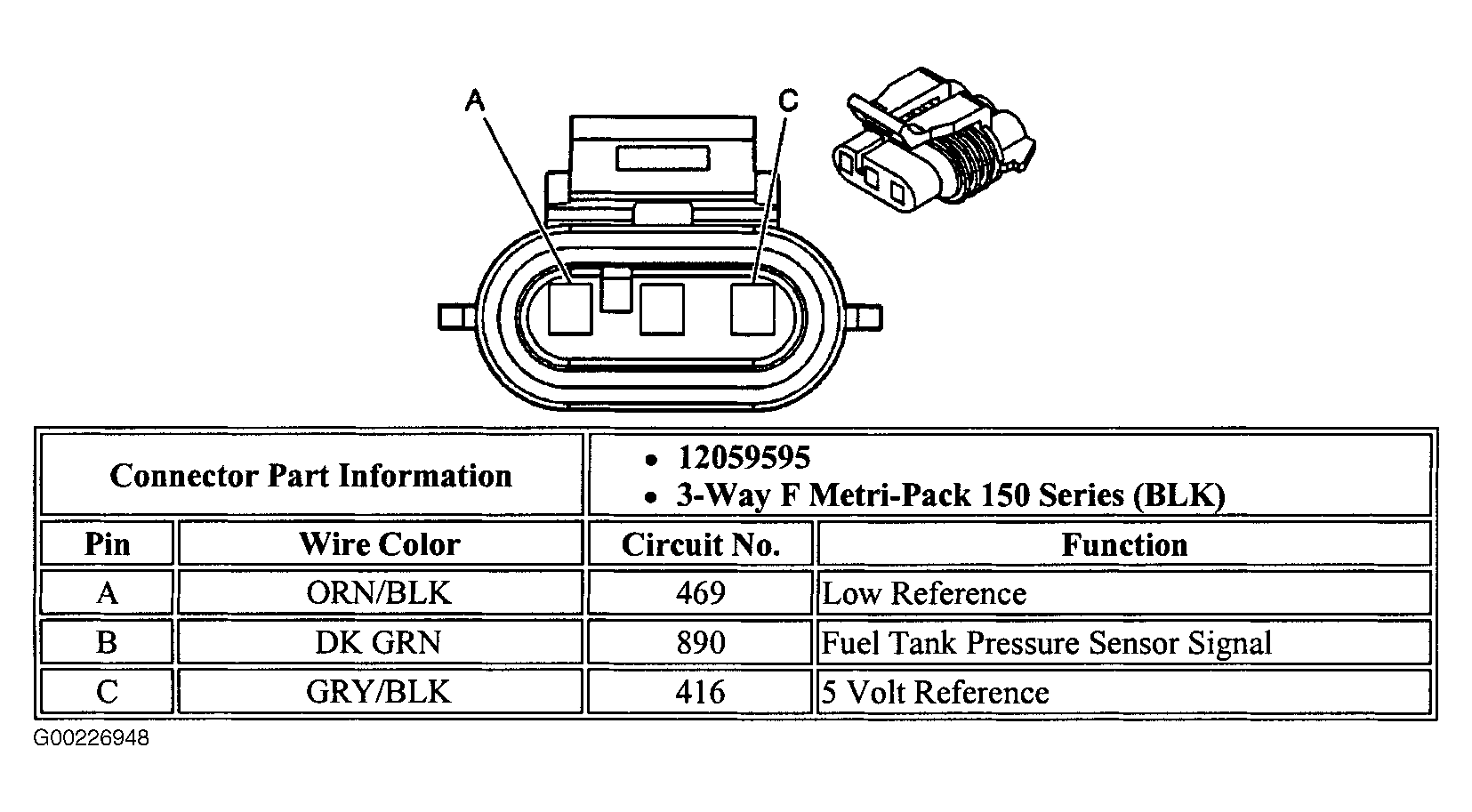

Fig 22: Identifying Fuel Tank Pressure Sensor Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying HO2S 1 Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.

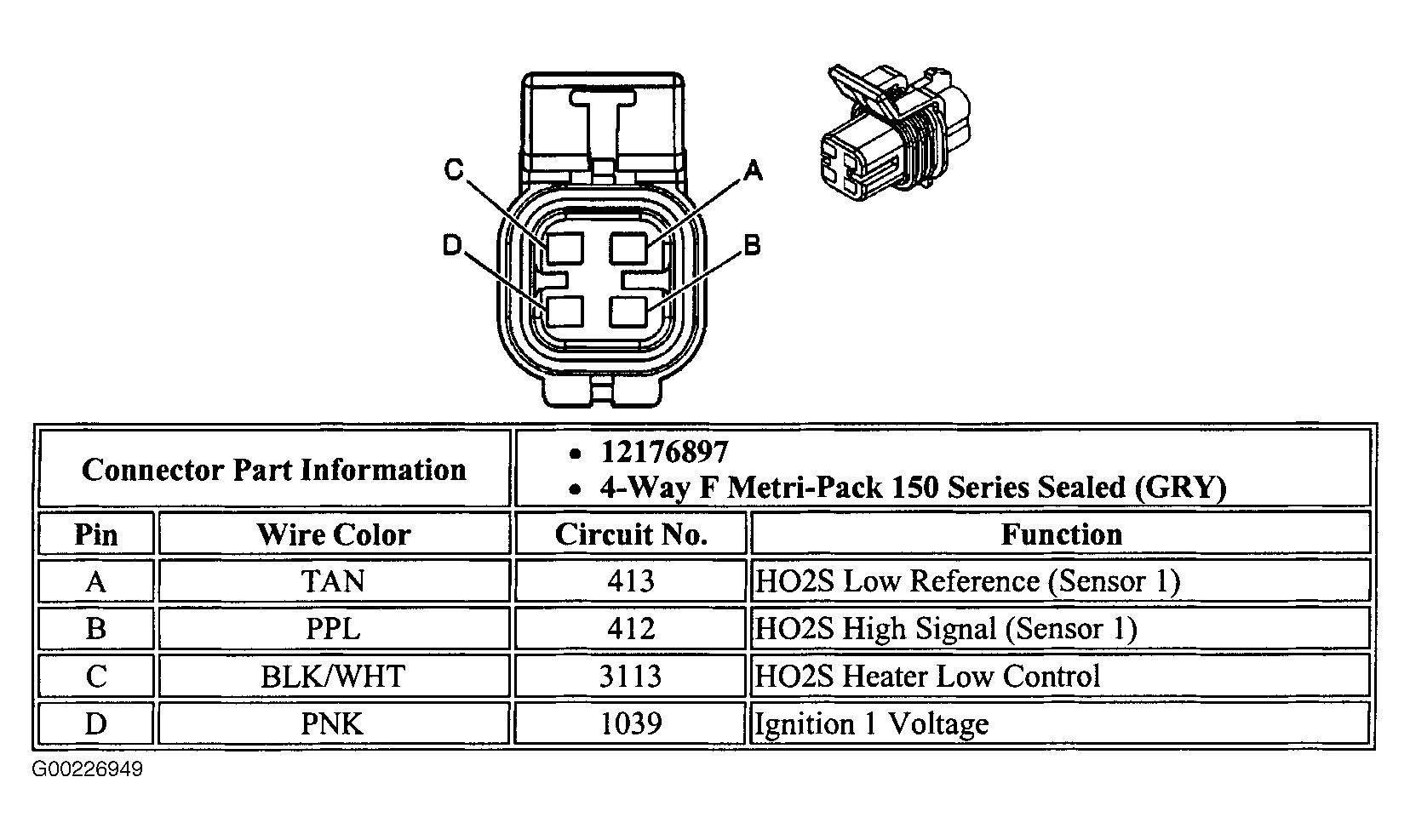

Fig 24: Identifying H02S 1 Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 25: Identifying HO2S 2 Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying HO2S 2 Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 27: Identifying IAC Valve Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 28: Identifying ICM Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 29: Identifying ICM Harness Connector C2 Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.
Fig 30: Identifying ICM Harness Connector C2 Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 31: Identifying ICM Harness Connector C3 Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.
Fig 32: Identifying ICM Harness Connector C3 Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 33: Identifying IAT Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 34: Identifying KS Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 35: Identifying MAP Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 36: Identifying MAF Sensor Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.

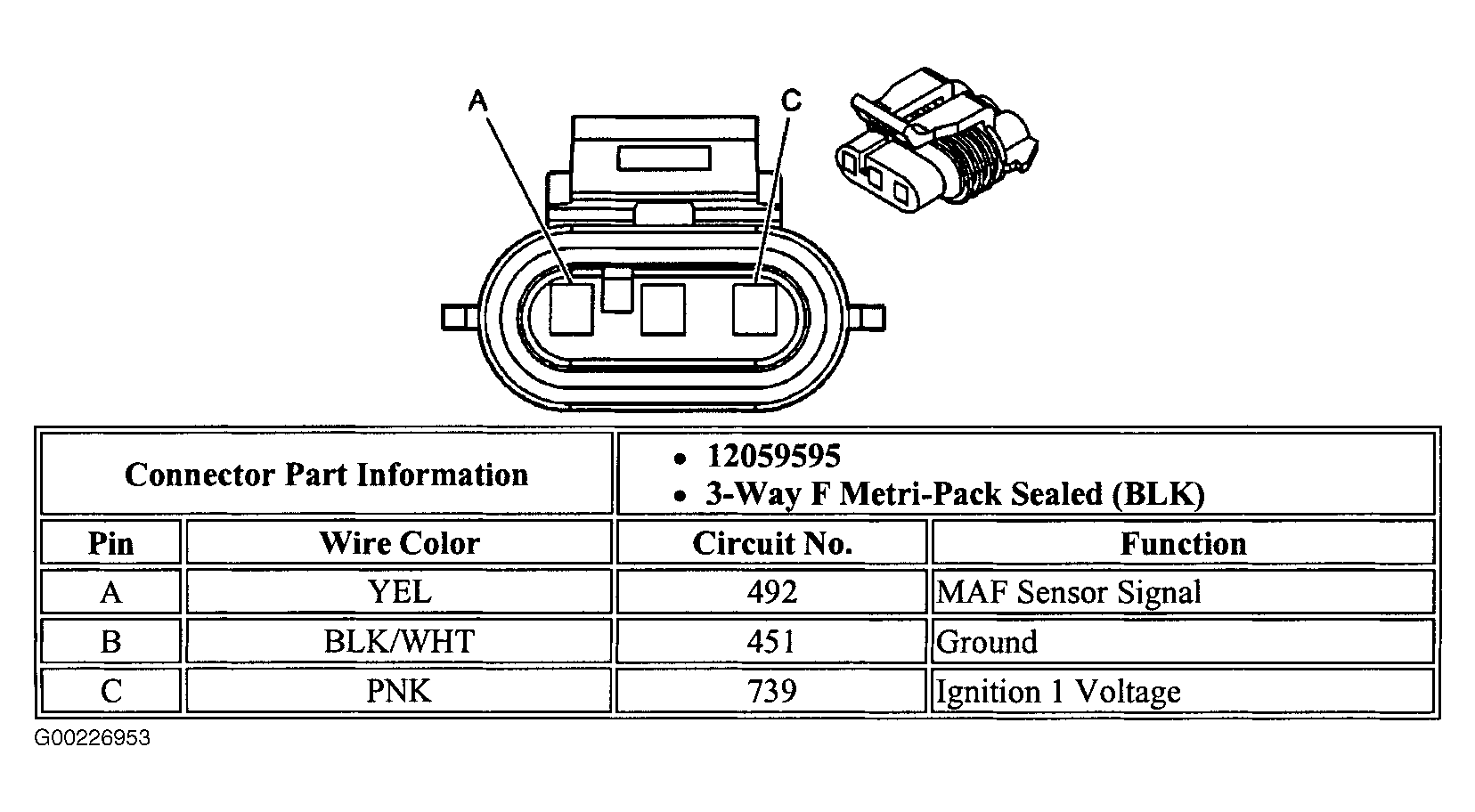

Fig 37: Identifying MAF Sensor Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.
Fig 38: Identifying PCM Harness Connector C1 Terminals (Alero & Grand Am - 1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 39: Identifying PCM Harness Connector C1 Terminals (Alero & Grand Am - 2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 40: Identifying PCM Harness Connector C2 Terminals (Alero & Grand Am - 1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 41: Identifying PCM Harness Connector C2 Terminals (Alero & Grand Am - 2 Of 2)
Courtesy of GENERAL MOTORS CORP.

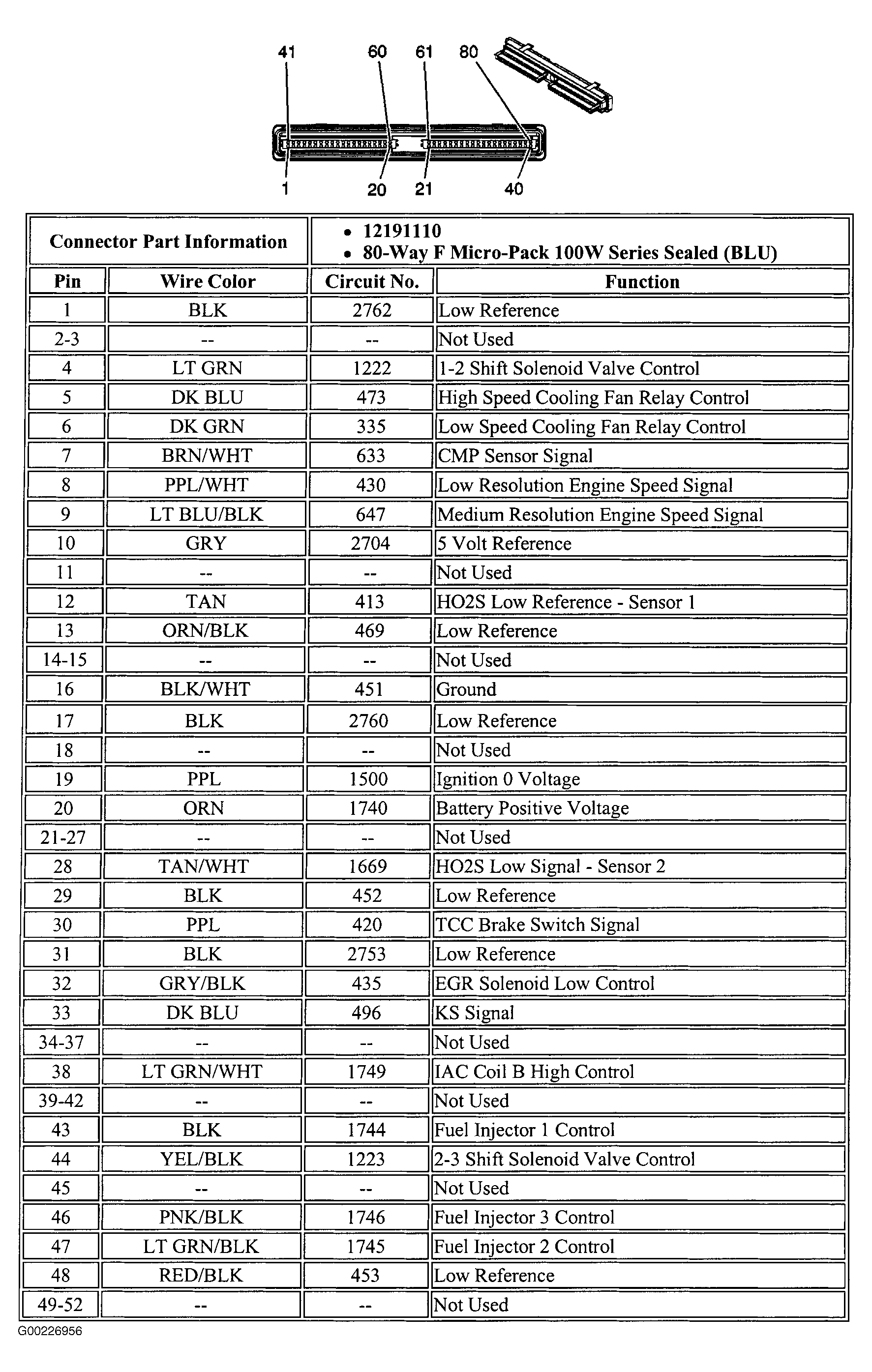

Fig 42: Identifying PCM Harness Connector C1 Terminals (Impala & Monte Carlo - 1 Of 2)
Courtesy of GENERAL MOTORS CORP.

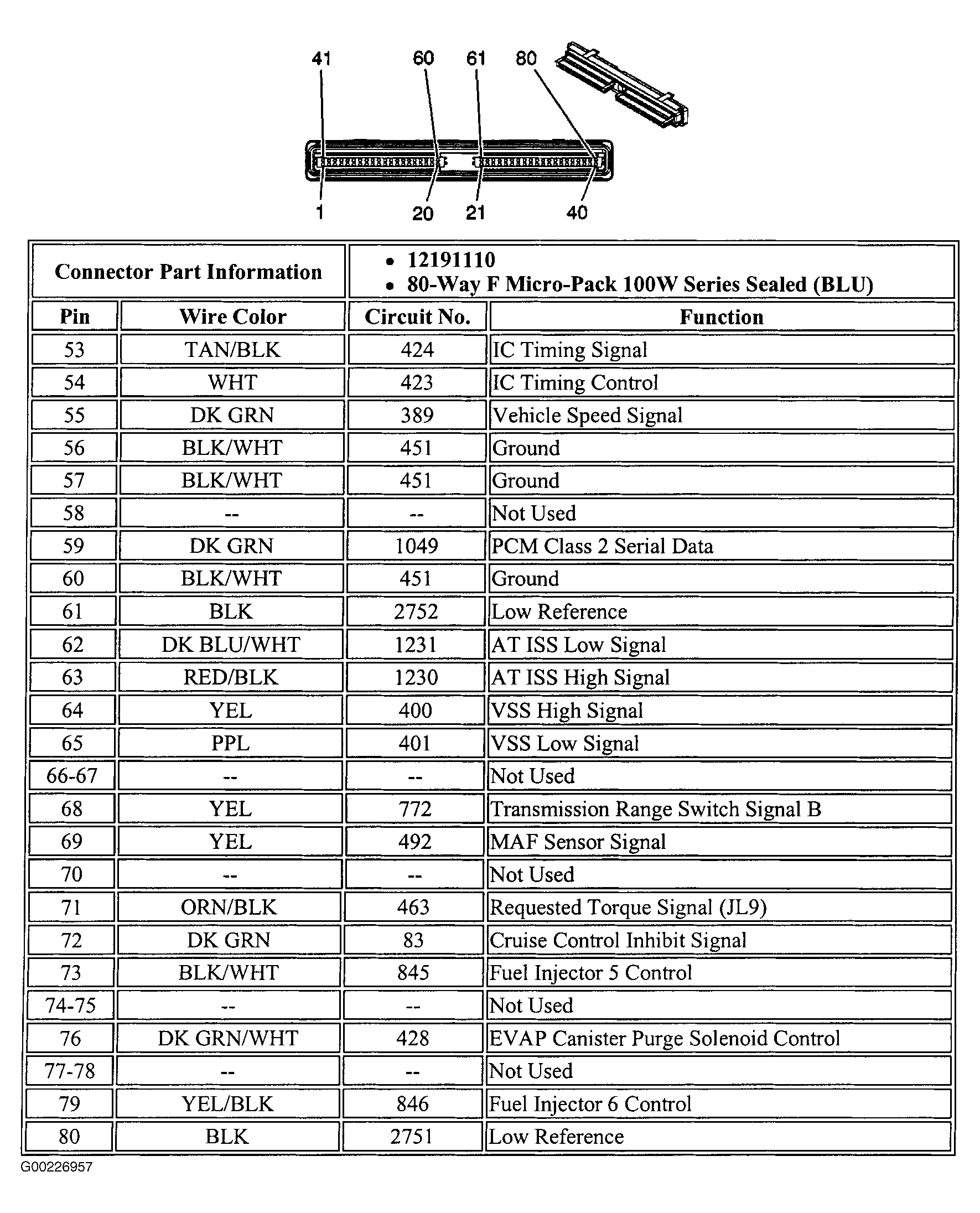

Fig 43: Identifying PCM Harness Connector C1 Terminals (Impala & Monte Carlo - 2 Of 2)
Courtesy of GENERAL MOTORS CORP.

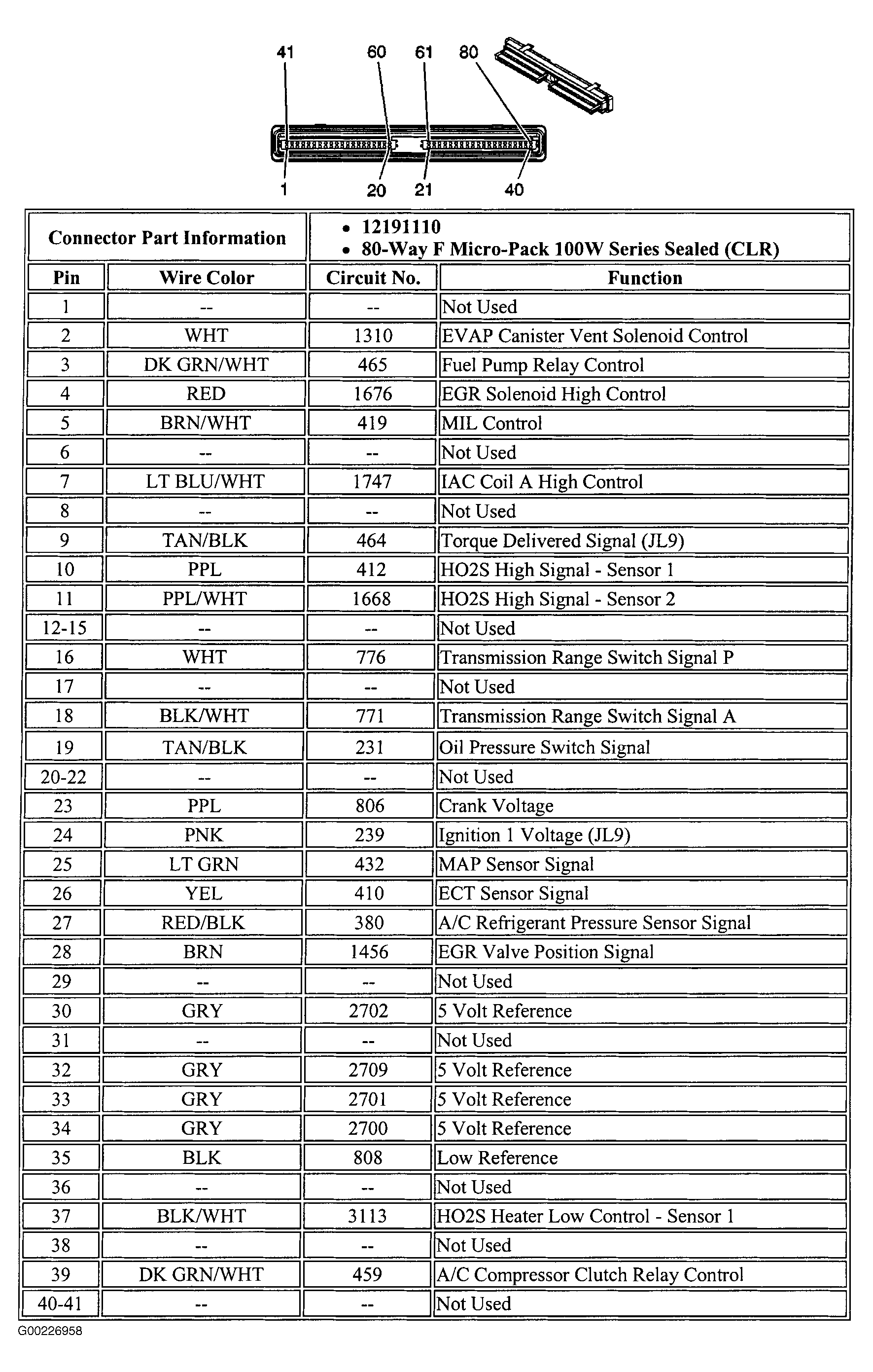

Fig 44: Identifying PCM Harness Connector C2 Terminals (Impala & Monte Carlo - 1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 45: Identifying PCM Harness Connector C2 Terminals (Impala & Monte Carlo - 2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 46: Identifying TP Sensor Harness Connector Terminals (Alero & Grand Am)
Courtesy of GENERAL MOTORS CORP.

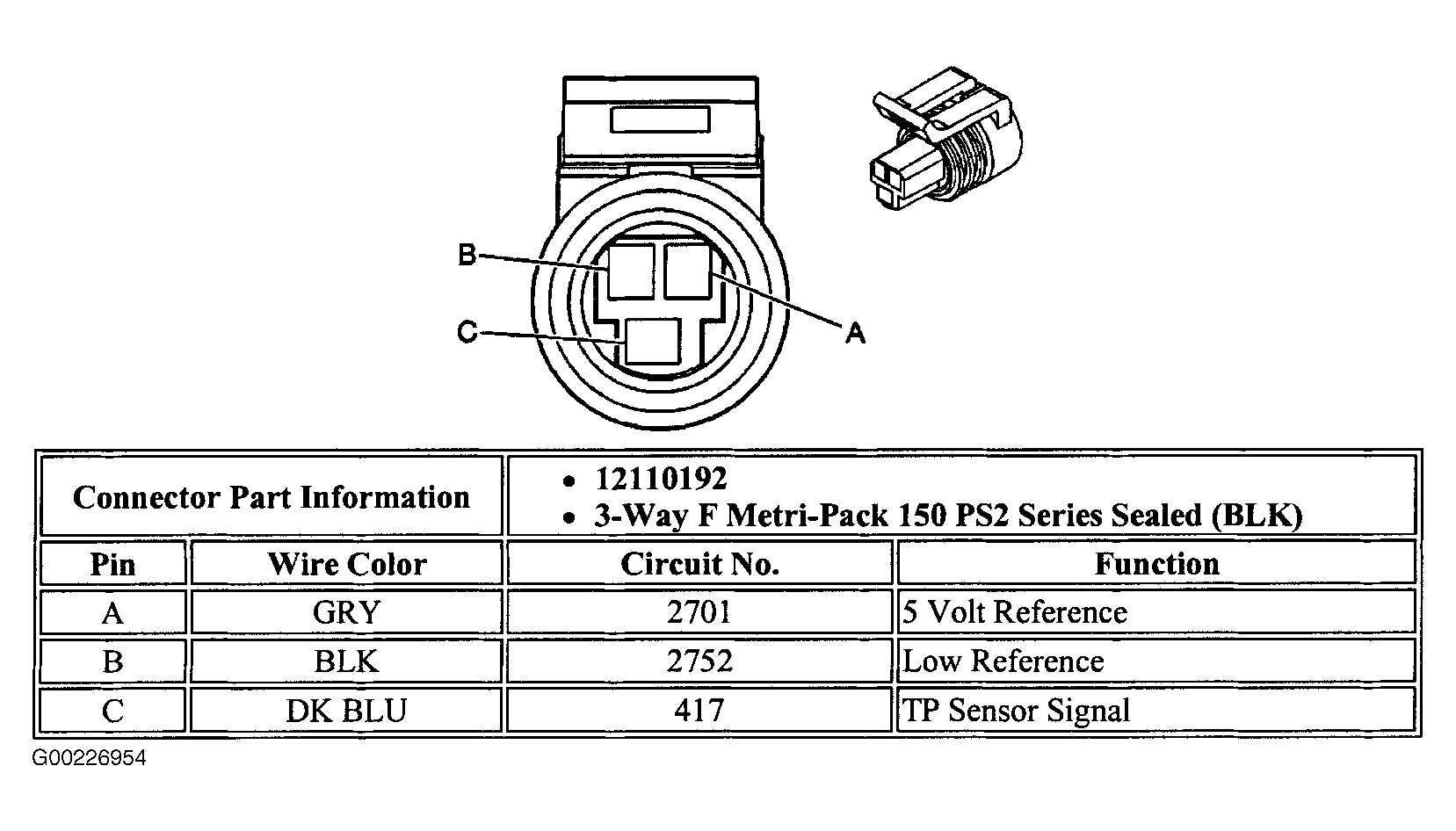

Fig 47: Identifying TP Sensor Harness Connector Terminals (Impala & Monte Carlo)
Courtesy of GENERAL MOTORS CORP.

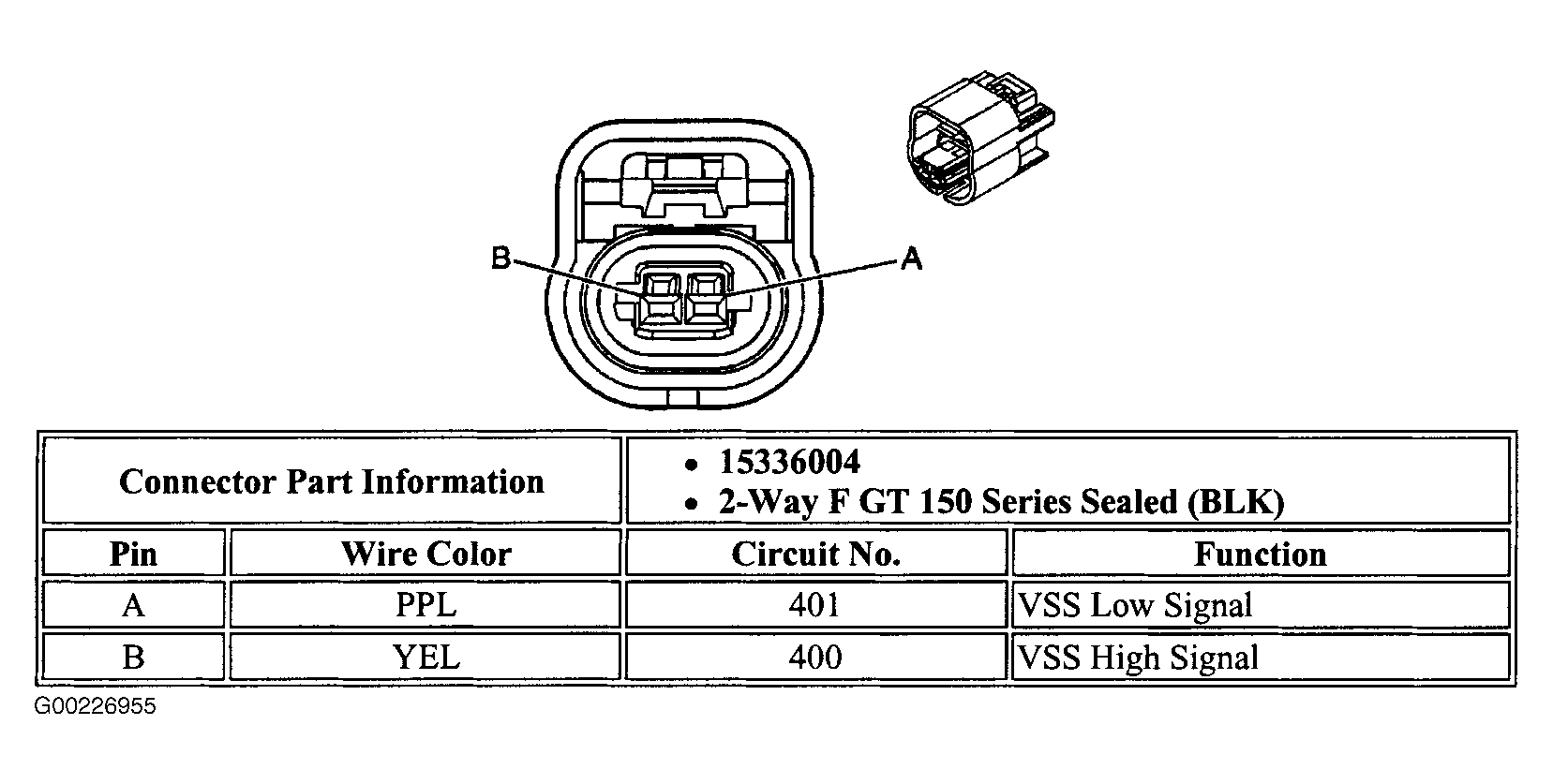

Fig 48: Identifying Vehicle Speed Sensor Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.
