Engine Controls - Self-Diagnostics
>>
Connector Identification
Connector Identification
Fig 1: Identifying AIR Pump Relay Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 2: Identifying Camshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Crankshaft Position Sensor "A" Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying Crankshaft Position Sensor "B" Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying Engine Coolant Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying EGR Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying EVAP Canister Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 8: Identifying EVAP Canister Vent Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

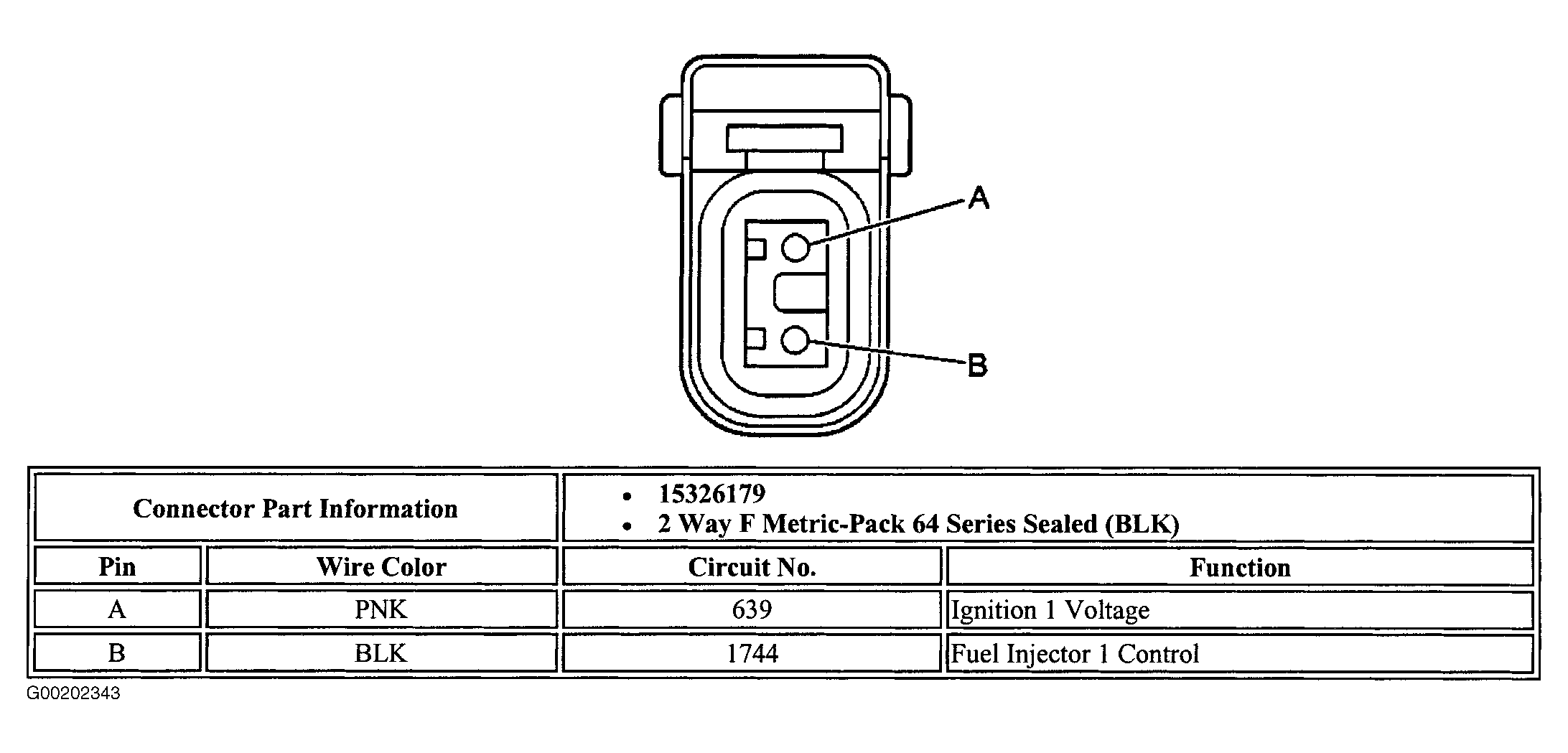

Fig 9: Identifying Fuel Injector No. 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

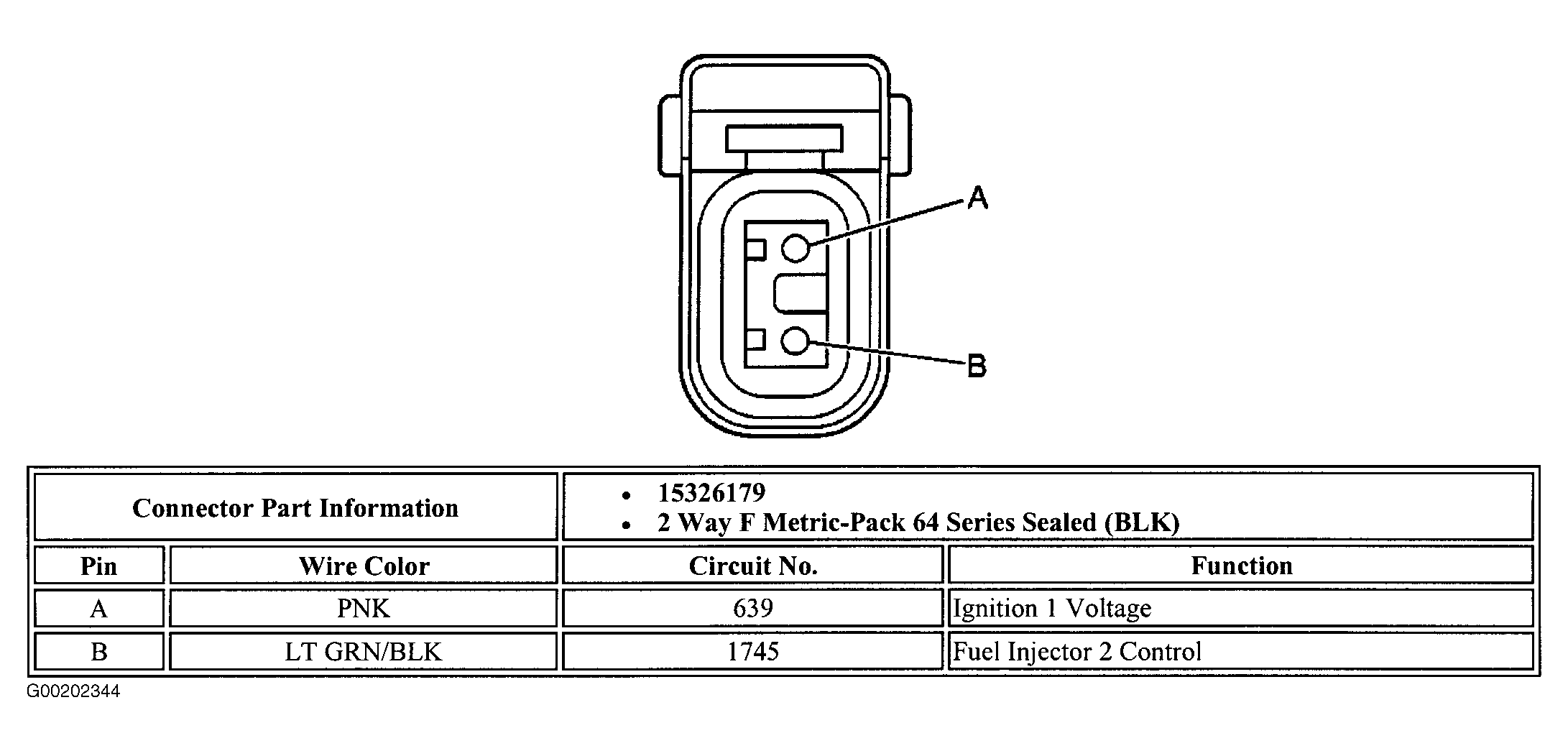

Fig 10: Identifying Fuel Injector No. 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 11: Identifying Fuel Injector No. 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying Fuel Injector No. 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

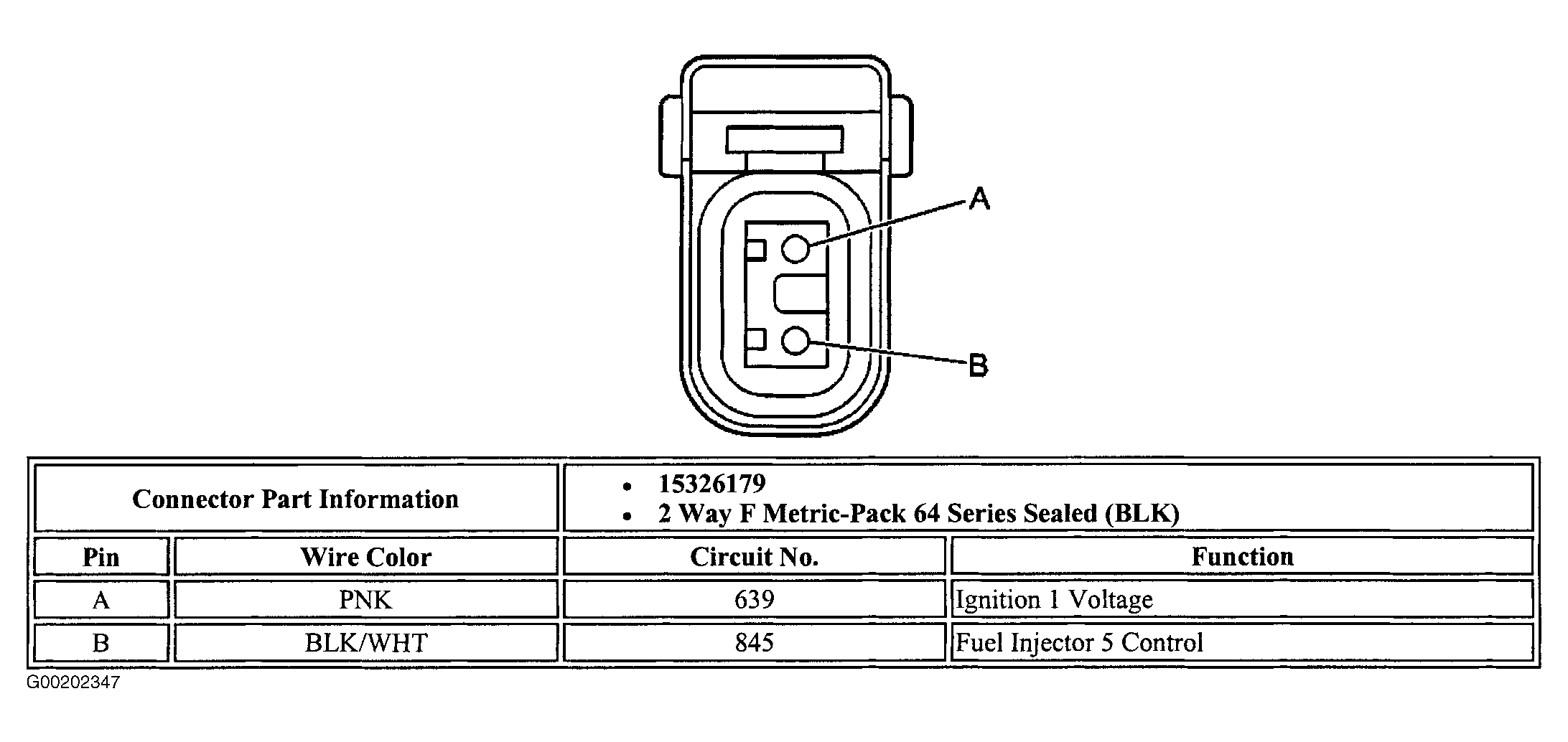

Fig 13: Identifying Fuel Injector No. 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

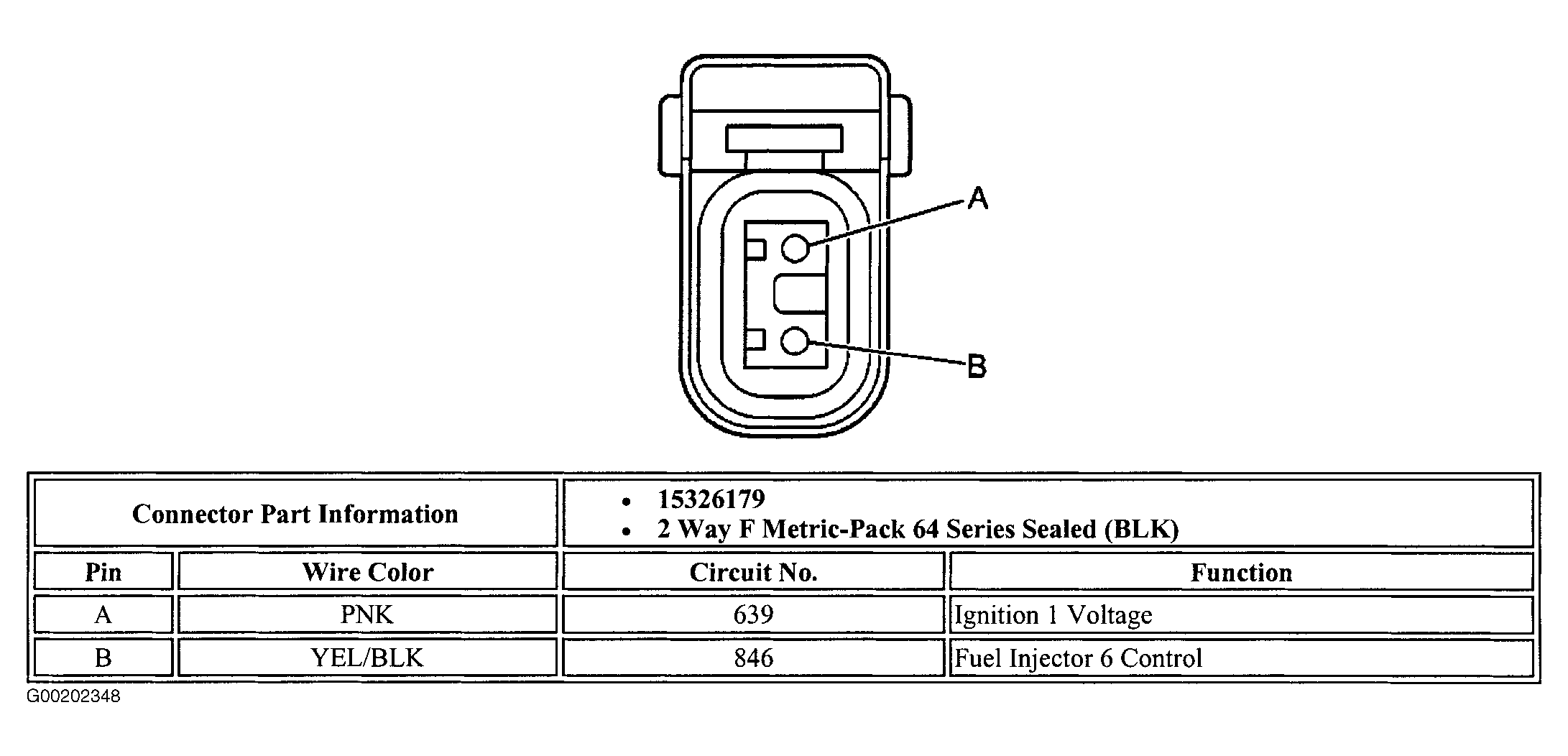

Fig 14: Identifying Fuel Injector No. 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying Fuel Pump Sender Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying Fuel Tank Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 17: Identifying HO2S 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying HO2S 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 19: Identifying Idle Air Control Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 20: Identifying Instrument Panel Cluster C1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

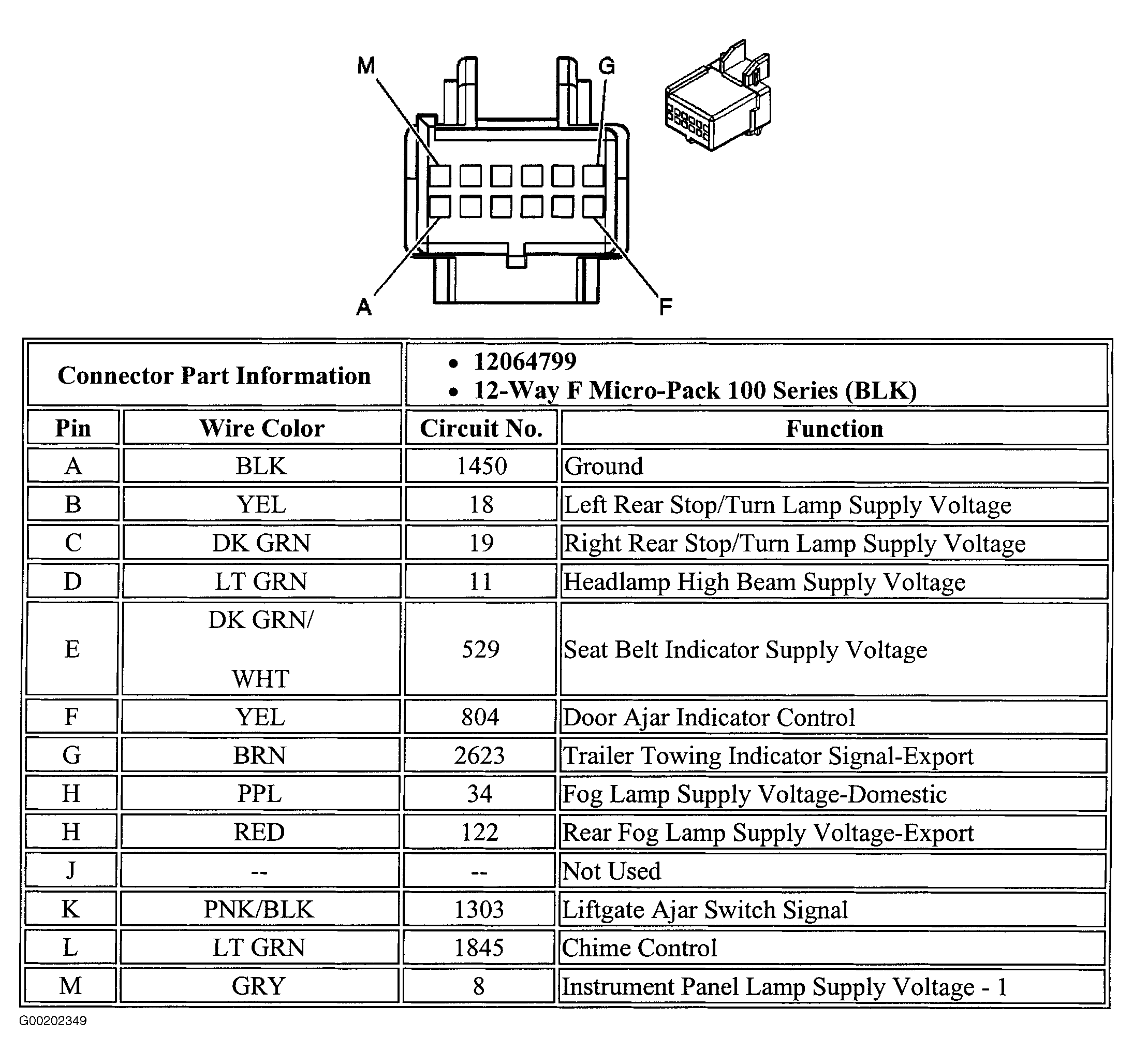

Fig 21: Identifying Instrument Panel Cluster C2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 22: Identifying Intake Air Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying Ignition Control Module Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 24: Identifying Ignition Control Module Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 25: Identifying Mass Airflow Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying MAP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

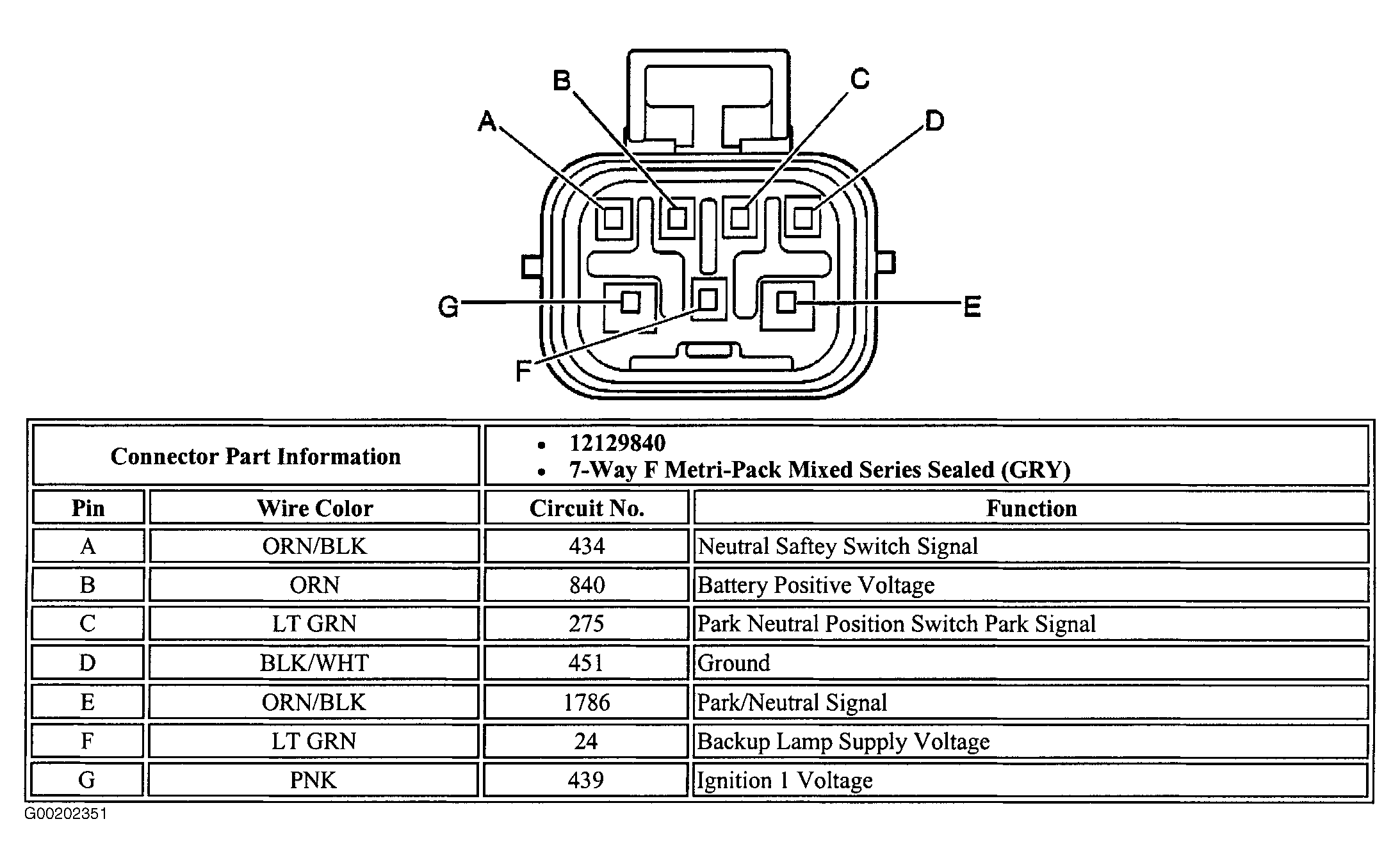

Fig 27: Identifying Park/Neutral Position Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 28: Identifying PCM Connector C1 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 29: Identifying PCM Connector C1 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 30: Identifying PCM Connector C1 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 31: Identifying PCM Connector C2 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 32: Identifying PCM Connector C2 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 33: Identifying PCM Connector C2 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 34: Identifying TP Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 35: Identifying Vehicle Speed Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
