ABS Component Views
ABS Component Views

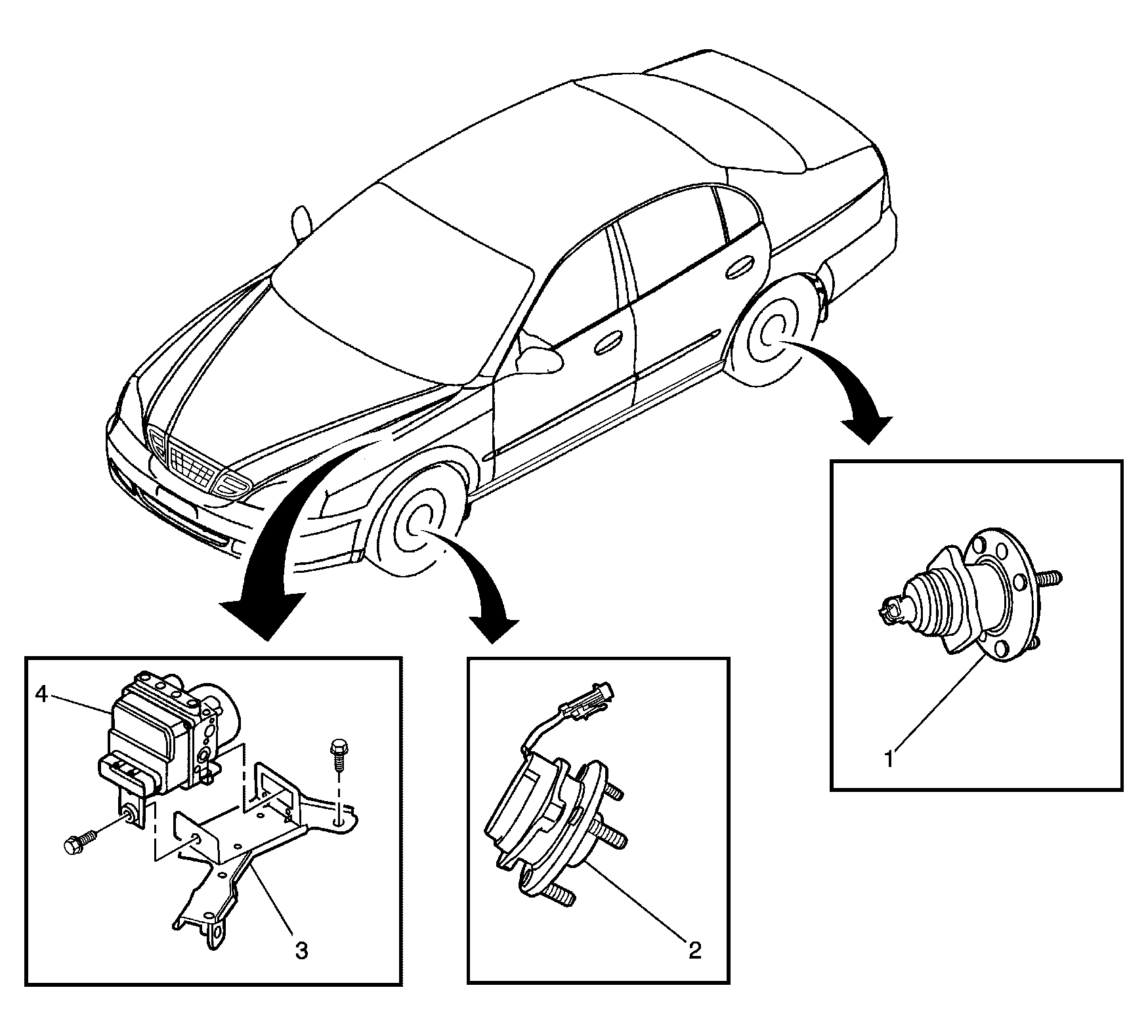

Fig 1: Identifying ABS Components
Courtesy of GENERAL MOTORS CORP.
Callout
Component Name
1
Rear Wheel Speed Sensor (Left Side Shown, Right Side Similar)
2
Front Wheel Speed Sensor (Left Side Shown, Right Side Similar)
3
Mounting Bracket
4
Electronic Brake Control Module (EBCM)
