Entertainment Component Views
WARNING: This page is about a different car, the 2006 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.

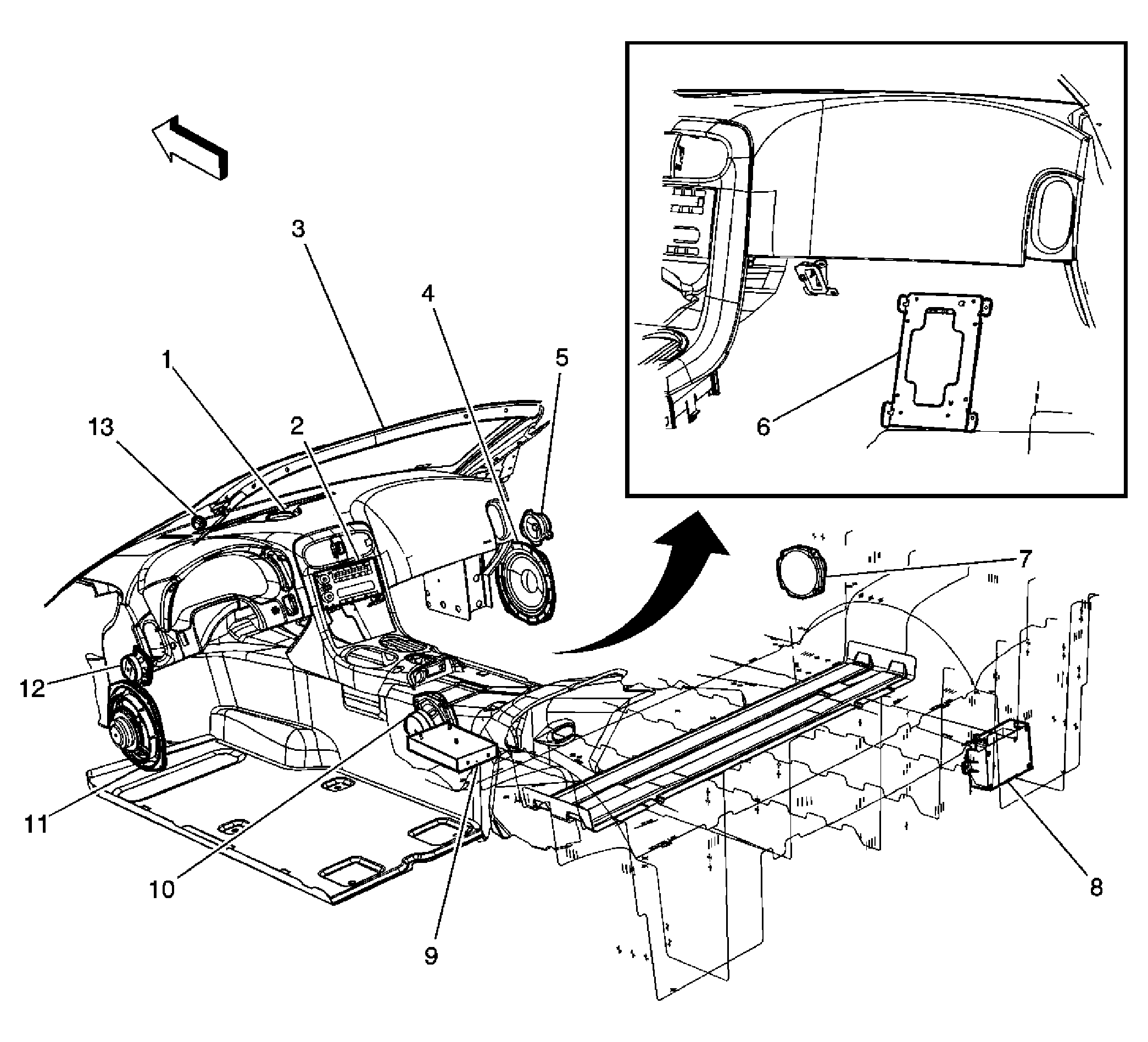

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Speaker-Center |
| 2 |
Radio |
| 3 |
Cellular Microphone |
| 4 |
Speaker-RF Door Subwoofer |
| 5 |
Speaker-RF Door Midrange |
| 6 |
Audio Amplifier |
| 7 |
Speaker-RR Midrange |
| 8 |
Vehicle Communication Interface Module (VCIM) (Y07 w/UE1) |
| 9 |
Digital Radio Receiver (Y07 w/U2K) |
| 10 |
Speaker-LR Midrange |
| 11 |
Speaker-LF Door Subwoofer |
| 12 |
Speaker-LF Door Midrange |
| 13 |
Mobile Telephone Microphone |

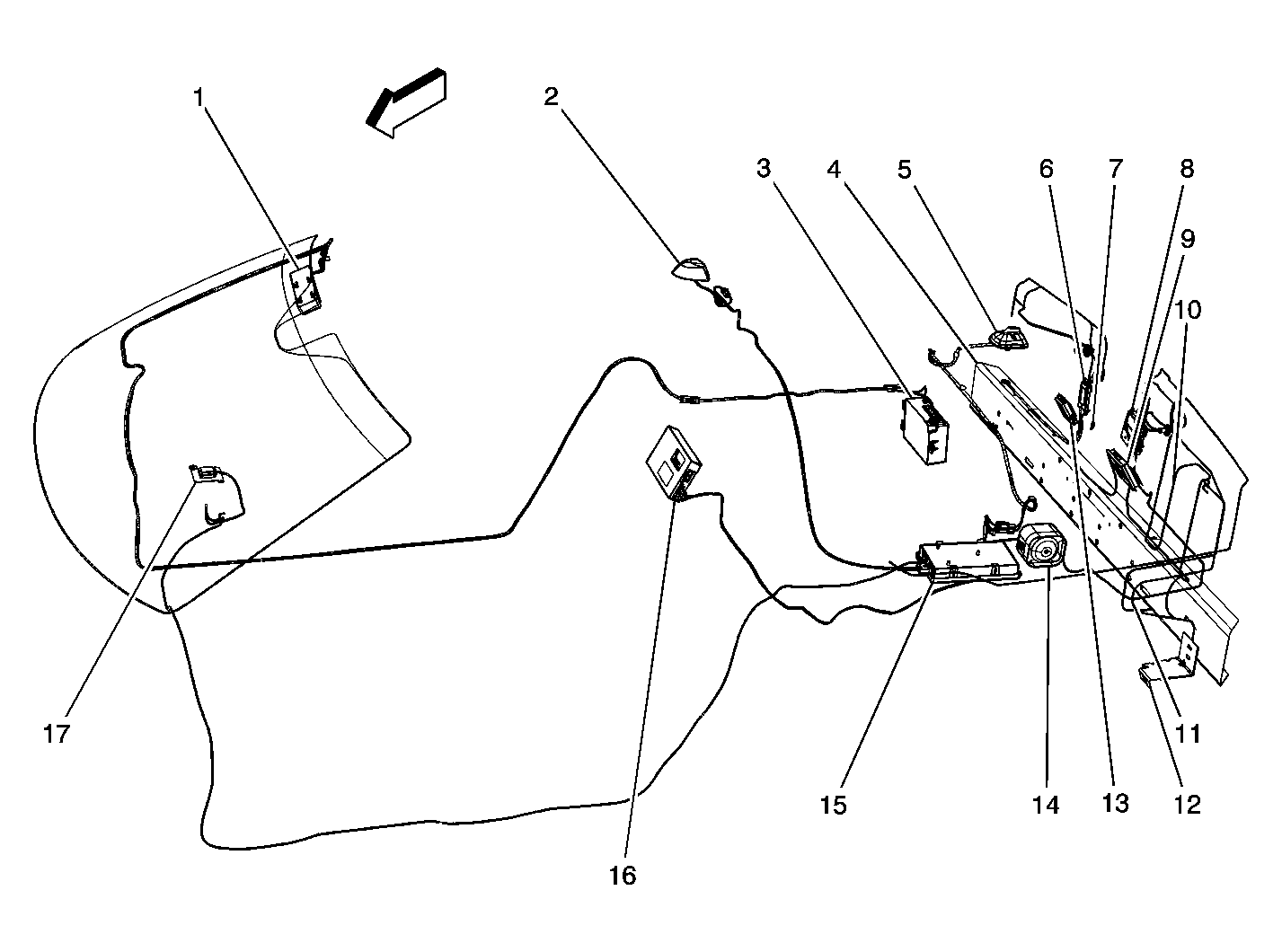

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Cellular and Navigational Antenna |
| 2 |
Digital Radio Antenna (Coupe) |
| 3 |
Vehicle Communication Interface Module (VCIM) |
| 4 |
Radio Antenna Module-Case Ground |
| 5 |
Digital Radio Antenna (Convertible) |
| 6 |
Radio Antenna Module-Right (Convertible) |
| 7 |
Radio Antenna Module-Case Ground |
| 8 |
Vehicle Communication Interface Module (VCIM) |
| 9 |
Radio Antenna Module-Left (Coupe) |
| 10 |
Loop Antenna (Convertible) |
| 11 |
Loop Antenna (Coupe) |
| 12 |
Loop Antenna Ground |
| 13 |
Radio Antenna Module-Right (Coupe) |
| 14 |
Theft Deterrent Siren (Europe) |
| 15 |
Digital Radio Receiver (Coupe) |
| 16 |
Digital Radio Receiver (Convertible) |
| 17 |
Global Positioning System (GPS) Antenna |
