Entertainment Component Views
WARNING: This page is about a different car, the 2006 Chevrolet Monte Carlo and 2006 Chevrolet Impala. However, it is still accessible from the selected car via links, so may be relevant.

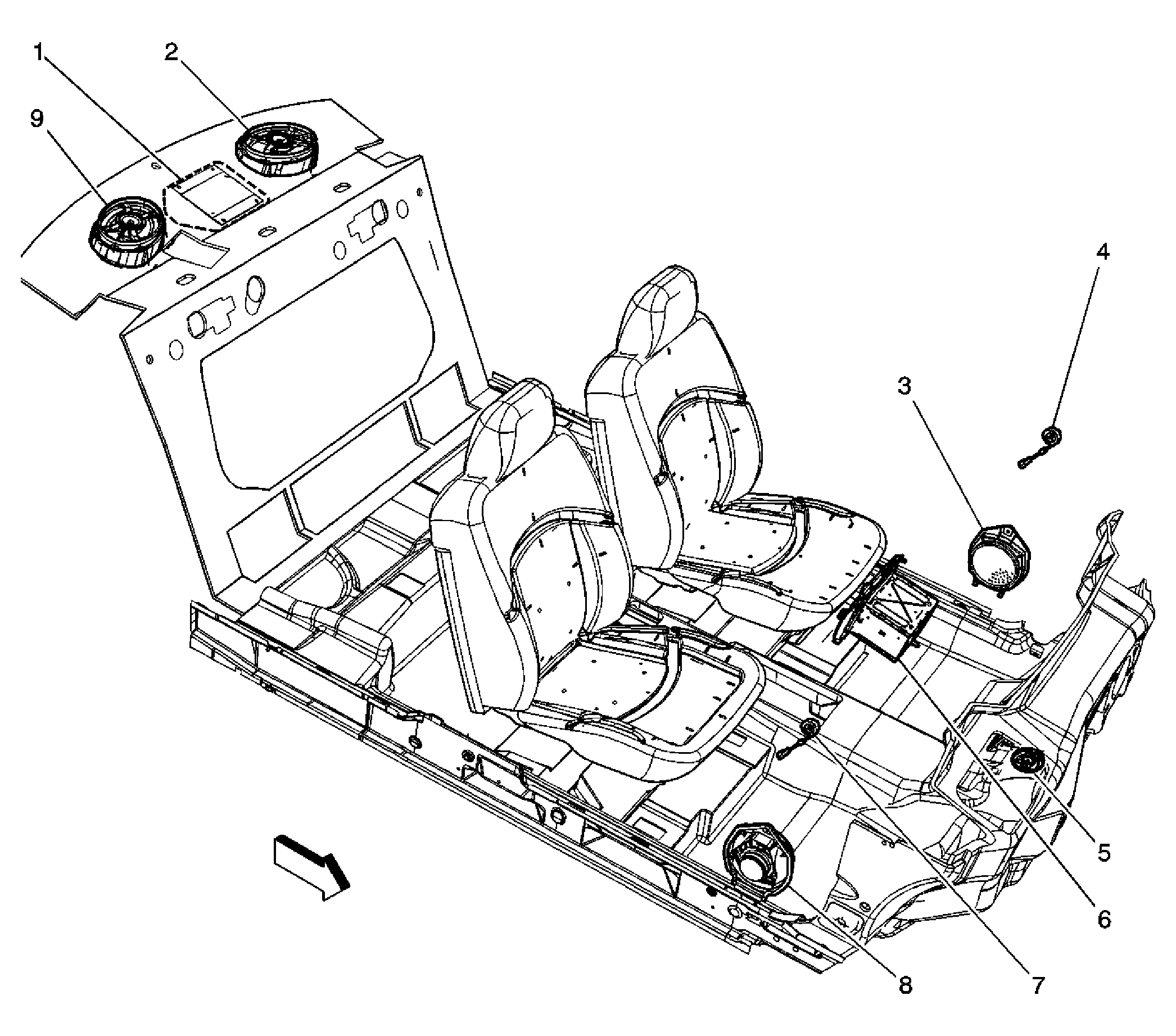

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Radio Amplifier (U88) |
| 2 |
Speaker - LR |
| 3 |
Speaker - LF Door |
| 4 |
Speaker - LF Tweeter |
| 5 |
Speaker - Center (U88) |
| 6 |
Radio |
| 7 |
Speaker - RF Tweeter |
| 8 |
Speaker - RF Door |
| 9 |
Speaker - RR |
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Headlamp Switch |
| 2 |
Instrument Panel Cluster (IPC) |
| 3 |
Driver Information Center (DIC) Switch |
| 4 |
Ambient Light Sensor |
| 5 |
Inflatable Restraint Passenger Air Bag On/Off Indicator (Sedan w/o 9C1, 9C3) |
| 6 |
Radio |
| 7 |
I/P Trim Panel |
| 8 |
Heated Seat Switch-Passenger (KA7) |
| 9 |
HVAC Control Module |
| 10 |
Heated Seat Switch-Driver (KA7) |
| 11 |
Turn Signal / Multifunction Switch |
