Fastener Specifications
WARNING: This page is about a different car, the 2020 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.

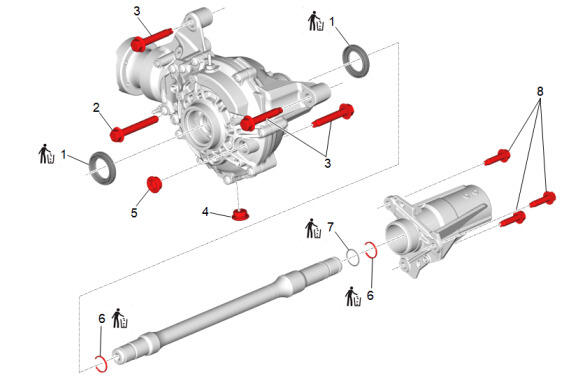

Differential Carrier and Components
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Axle Shaft Seal [ 2x ] | Yes | - | - | Front Axle Shaft Seal Replacement - Left Side Front Axle Shaft Seal Replacement - Right Side |
| 2 | Front Differential Carrier Bolt | - | - | 100 (74 lb ft) | Front Differential Carrier Assembly Replacement (LSY) Front Differential Carrier Assembly Replacement (L3B) |
| 3 | Front Differential Carrier Bolt [ 3x ] | - | - | 100 (74 lb ft) | Front Differential Carrier Assembly Replacement (LSY) Front Differential Carrier Assembly Replacement (L3B) |
| 4 | Front Differential Carrier Oil Drain Plug | - | - | 50 (37 lb ft) | Front Axle Lubricant Replacement |
| 5 | Front Differential Carrier Oil Filler Plug | - | - | 50 (37 lb ft) | Front Axle Lubricant Replacement |
| 6 | Front Wheel Drive Intermediate Shaft Retaining Ring [ 2x ] | Yes | - | - | Front Wheel Drive Intermediate Shaft Replacement |
| 7 | Front Wheel Drive Intermediate Shaft Seal | Yes | - | - | Front Wheel Drive Intermediate Shaft Replacement |
| 8 | Front Wheel Drive Intermediate Shaft Housing Bolt | - | - | 58 (43 lb ft) | Front Wheel Drive Intermediate Shaft Bracket Replacement |
