Fastener Specifications

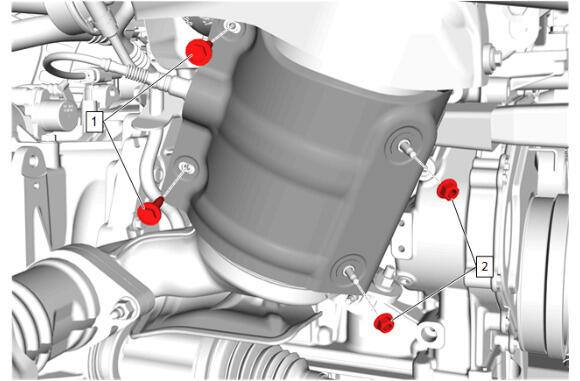

Catalytic Converter Heat Shield- Lower
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Catalytic Converter Heat Shield Bolt [2x] | - | - | 9 N.m (80 lb in) | Catalytic Converter Heat Shield Replacement - Lower |
| 2 | Catalytic Converter Heat Shield Nut [2x] | - | - | 9 N.m (80 lb in) | Catalytic Converter Heat Shield Replacement - Lower |

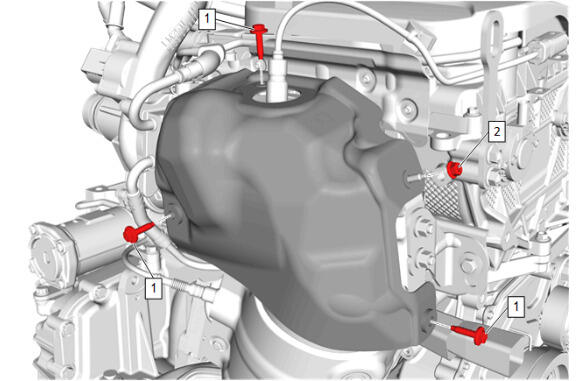

Catalytic Converter Heat Shield- Upper
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Catalytic Converter Heat Shield Bolt [3x] | - | - | 9 N.m (80 lb in) | Catalytic Converter Heat Shield Replacement - Upper |
| 2 | Catalytic Converter Heat Shield Nut | - | - | 9 N.m (80 lb in) | Catalytic Converter Heat Shield Replacement - Upper |

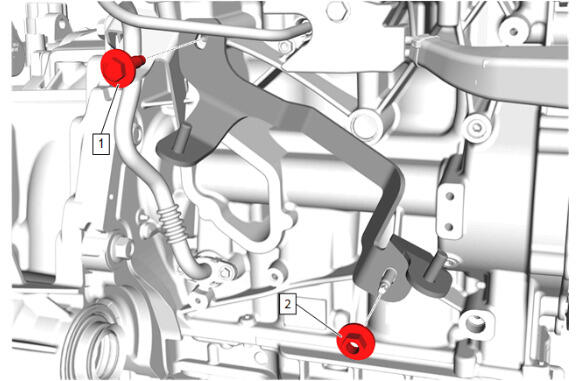

Exhaust Front Bracket (Lower)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Front Bracket Bolt | - | - | 22 N.m (16 lb ft) | Exhaust Front Bracket Replacement (Lower) |
| 2 | Exhaust Front Bracket Nut | - | - | 22 N.m (16 lb ft) | Exhaust Front Bracket Replacement (Lower) |

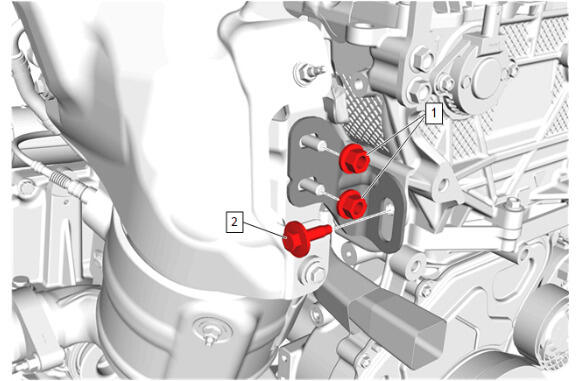

Exhaust Front Bracket (Upper)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Front Bracket Nut [2x] | - | - | 22 N.m (16 lb ft) | Exhaust Front Bracket Replacement (Upper) |
| 2 | Exhaust Front Bracket Bolt | - | - | 22 N.m (16 lb ft) | Exhaust Front Bracket Replacement (Upper) |

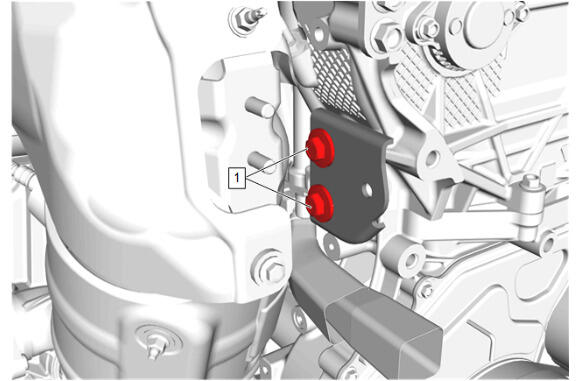

Exhaust Front Bracket (Upper to Engine Block)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Front Bracket Bolt [2x] | - | - | 22 N.m (16 lb ft) | Exhaust Front Bracket Replacement (Upper to Engine Block) |

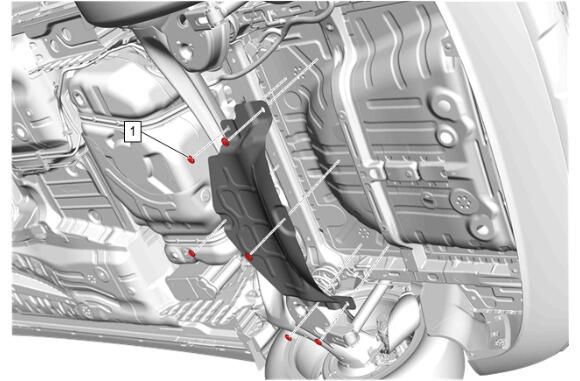

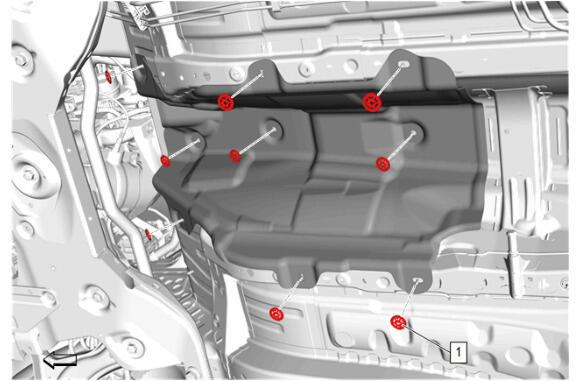

Exhaust Front Underbody Heat Shield
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Heat Shield Retainer [9x] | - | - | 2 N.m (18 lb in) | Exhaust Front Underbody Heat Shield Replacement |

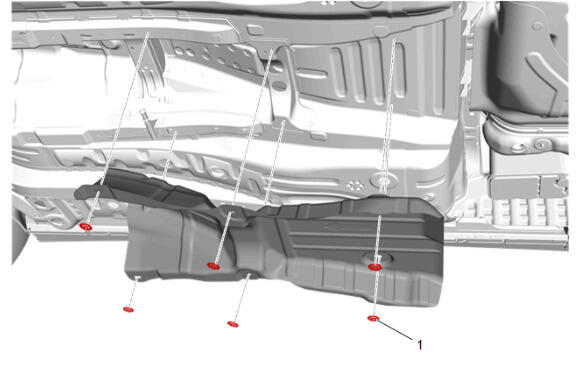

Exhaust Intermediate Underbody Heat Shield
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Heat Shield Retainer [6x] | - | - | 2 N.m (18 lb in) | Exhaust Intermediate Underbody Heat Shield Replacement |
Exhaust Muffler
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Catalytic Converter Nut [2x] | - | - | 22 N.m (16 lb ft) | Exhaust Muffler Removal and Installation |
| 2 | Exhaust Hanger Bracket Bolt | - | - | 22 N.m (16 lb ft) | Exhaust Muffler Removal and Installation |

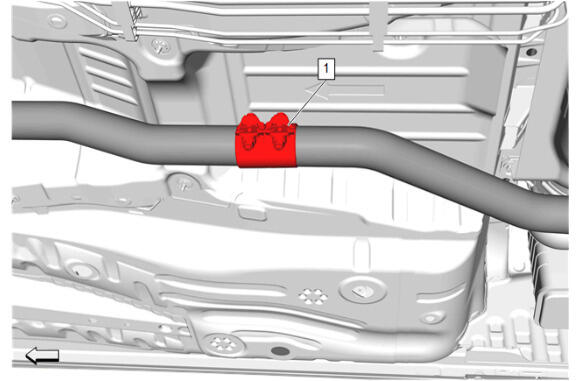

Exhaust Pipe Clamp
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Pipe Clamp | - | - | 20 N.m (15 lb ft) | Exhaust Front Muffler Replacement Exhaust Rear Muffler Replacement |
Exhaust Rear Underbody Heat Shield
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Heat Shield Retainer [6x] | - | - | 2 N.m (18 lb in) | Exhaust Rear Underbody Heat Shield Replacement |

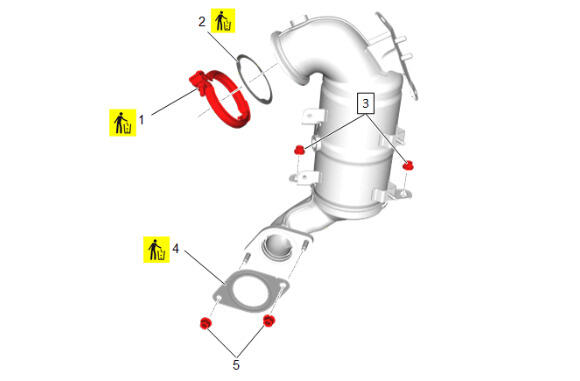

Warm Up Three-Way Catalytic Converter
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Pipe Clamp | Yes | - | 20 N.m (15 lb ft) | Warm Up Three-Way Catalytic Converter Replacement |
| 2 | Catalytic Converter Gasket | Yes | - | - | Warm Up Three-Way Catalytic Converter Replacement |
| 3 | Warm Up Three-Way Catalytic Converter Nut [2x] | - | - | 22 N.m (16 lb ft) | Warm Up Three-Way Catalytic Converter Replacement |
| 4 | Exhaust System Front Gasket | Yes | - | - | Warm Up Three-Way Catalytic Converter Replacement |
| 5 | Catalytic Converter Nut [2x] | - | - | 22 N.m (16 lb ft) | Warm Up Three-Way Catalytic Converter Replacement |
