Fastener Specifications

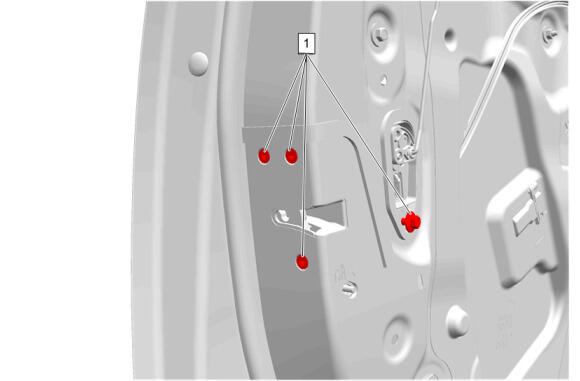

Front Side Door Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Latch Bolt [4x] | - | Yes | 9 N.m (80 lb in) | Front Side Door Latch Replacement |

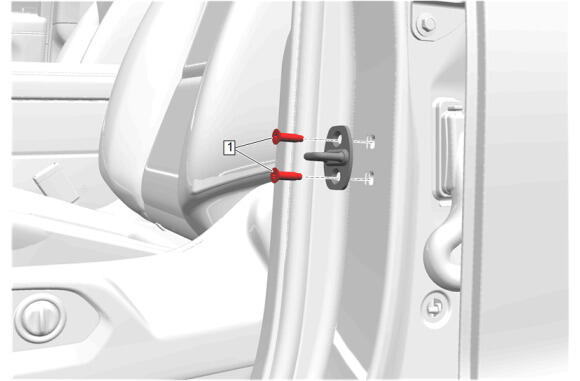

Front Side Door Latch Striker
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Latch Striker Bolt [2x] | - | - | 22 N.m (16 lb ft) | Front Side Door Latch Striker Replacement , Front Side Door Latch Striker Adjustment |
Front Side Door Outside Handle Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Outside Handle Bracket Bolt | - | - | 4.7 N.m (42 lb in) | Front Side Door Outside Handle Bracket Replacement |

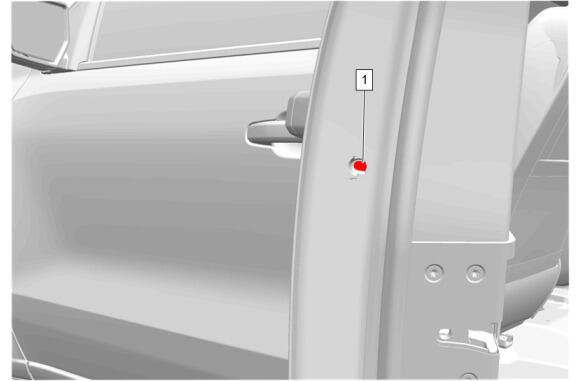

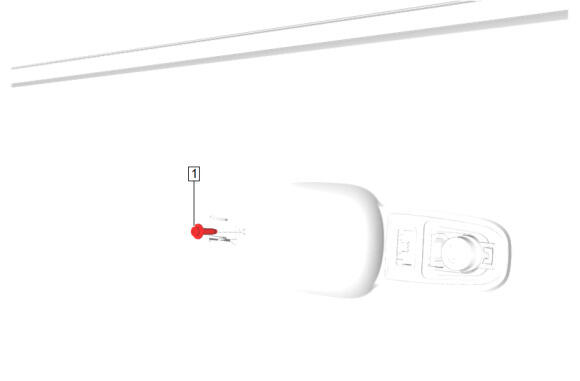

Front Side Door Outside Handle Bracket Rear Bolt
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Outside Handle Bracket Rear Bolt | - | - | 4 N.m (35 lb in) | Front Side Door Lock Cylinder Opening Cover Replacement |

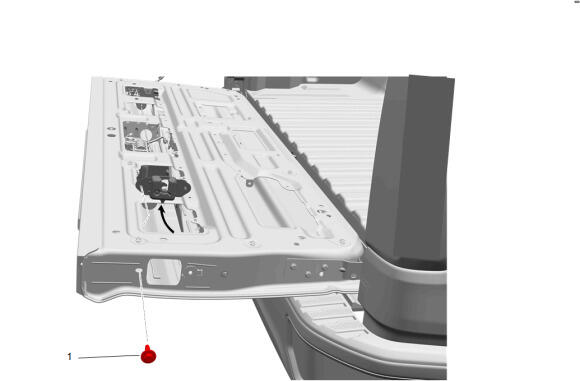

Pickup Box Endgate Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Latch Bolt | - | - | 25 N.m (18 lb ft) | Pickup Box Endgate Latch Replacement |

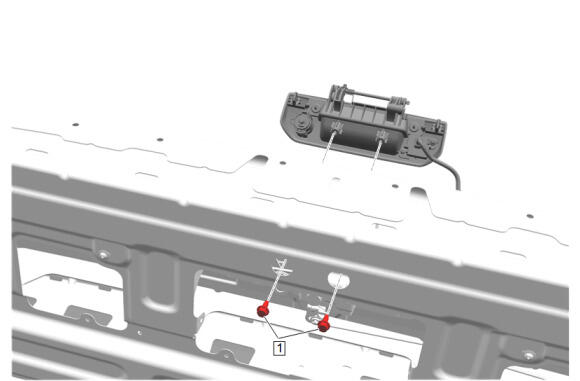

Pickup Box Endgate Latch Handle
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Latch Handle Bolt [2x] | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Latch Handle Replacement |

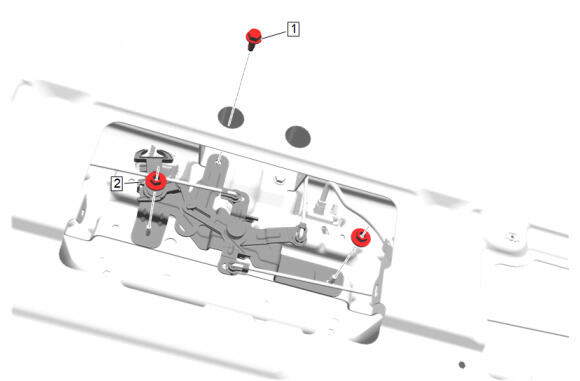

Pickup Box Endgate Lock Actuator
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Latch Handle Bolt | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Lock Actuator Replacement |
| 2 | Pickup Box Endgate Lock Actuator Nut [2x] | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Lock Actuator Replacement |

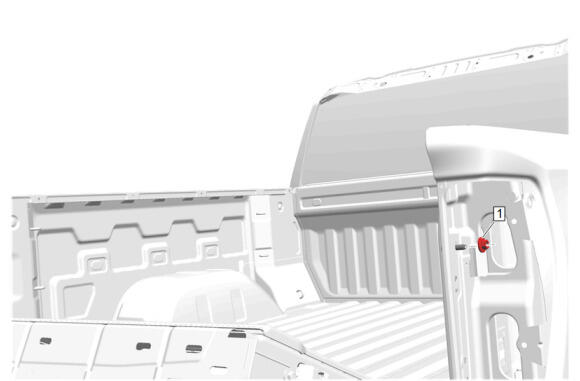

Pickup Box Endgate Striker
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Striker Nut | - | - | 35 N.m (26 lb ft) | Pickup Box Endgate Striker Replacement |

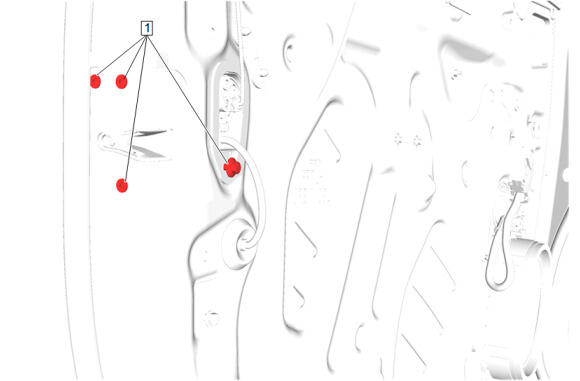

Rear Side Door Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Latch Bolt [4x] | - | Yes | 9 N.m (80 lb in) | Rear Side Door Latch Replacement |

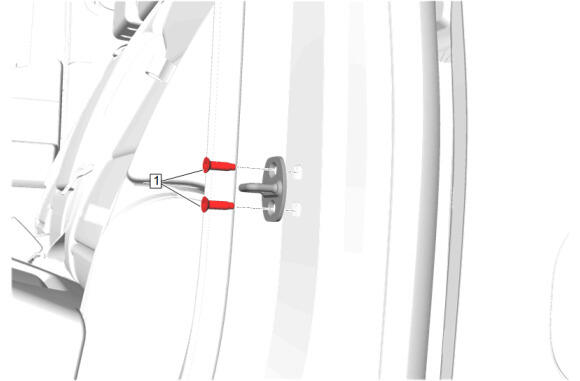

Rear Side Door Latch Striker
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Latch Striker Bolt [2x] | - | - | 22 N.m (16 lb ft) | Rear Side Door Latch Striker Replacement , Rear Side Door Latch Striker Adjustment |
Rear Side Door Outside Handle Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Outside Handle Bracket Bolt | - | - | 4.7 N.m (42 lb in) | Rear Side Door Outside Handle Bracket Replacement |

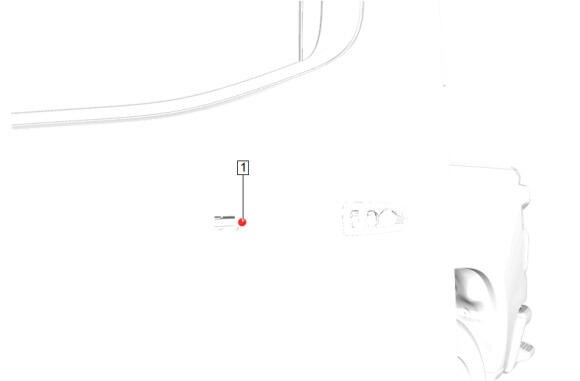

Rear Side Door Outside Handle Bracket Rear Bolt
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Outside Handle Bracket Rear Bolt | - | - | 4 N.m (35 lb in) | Rear Side Door Lock Cylinder Opening Cover Replacement |
