Fastener Specifications

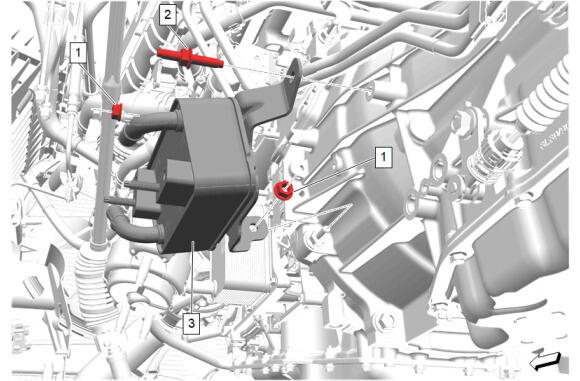

Automatic Transmission Fluid Cooling Exchanger
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Transmission Fluid Auxiliary Cooler Bracket Nut [2x] | - | - | 22 N.m (16 lb ft) | Automatic Transmission Fluid Cooling Exchanger Replacement |
| 2 | Transmission Fluid Auxiliary Cooler Stud | - | - | 22 N.m (16 lb ft) | Automatic Transmission Fluid Cooling Exchanger Replacement |

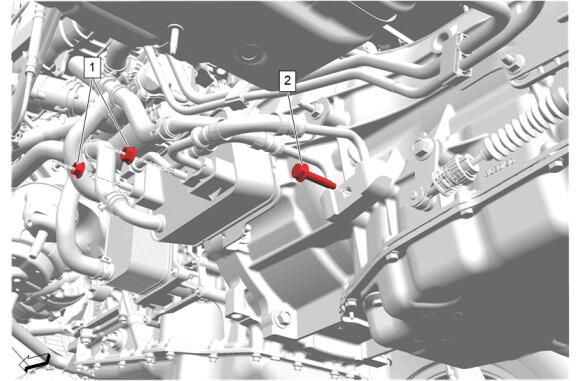

Transmission Fluid Cooler Inlet and Outlet Pipe at Transmission
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Transmission Fluid Cooler Pipe Nut [2x] | - | - | 22 N.m (16 lb ft) | Transmission Fluid Cooler Inlet and Outlet Pipe Replacement |
| 2 | Transmission Fluid Cooler Pipe Connector Bolt | - | - | 22 N.m (16 lb ft) | Transmission Fluid Cooler Inlet and Outlet Pipe Replacement |
