Switch Tests

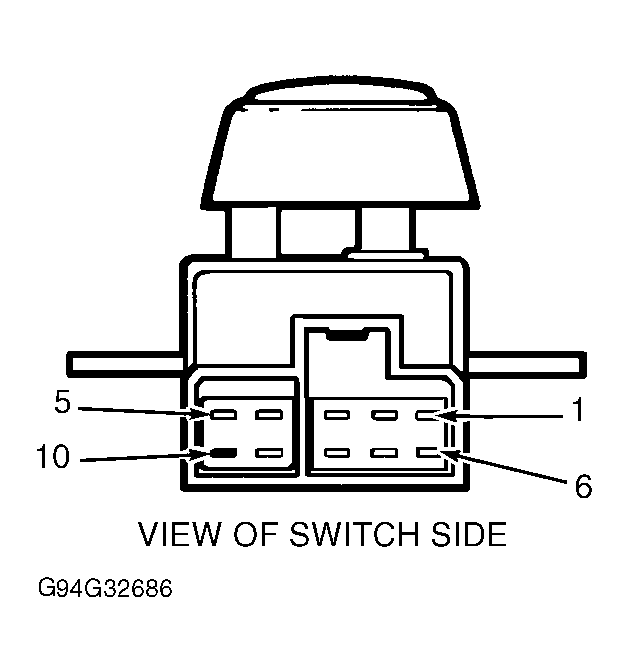

Remove switch from mounting position. See SWITCH under REMOVAL & INSTALLATION. Using ohmmeter, check continuity between specified pins. See SWITCH CONTINUITY TESTS table. See Fig 1 . If there is no continuity in any test position, replace switch.
SWITCH CONTINUITY TESTS
| Switch Position | Left Side | Right Side |
|---|---|---|
| Off | Pin No. 1 To 2 | Pin No. 1 To 2 |
| Off | Pin No. 1 To 3 | Pin No. 1 To 3 |
| Off | Pin No. 1 To 4 | Pin No. 1 To 4 |
| Off | Pin No. 1 To 6 | Pin No. 1 To 6 |
| Off | Pin No. 1 To 7 | Pin No. 1 To 7 |
| Off | Pin No. 1 To 9 | Pin No. 1 To 9 |
| Off | Pin No. 1 To 10 | Pin No. 1 To 10 |
| Front Riser Up | Pin No. 1 To 10 | Pin No. 1 To 7 |
| Up | Pin No. 5 To 7 | Pin No. 5 To 10 |
| Front Riser Down | Pin No. 1 To 7 | Pin No.1 To 10 |
| Down | Pin No. 5 To 10 | Pin No. 5 To 7 |
| Center Switch Forward | Pin No. 1 To 3 | Pin No. 1 To 3 |
| Forward | Pin No. 5 To 6 | Pin No. 5 To 6 |
| Center Switch Rearward | Pin No. 1 To 6 | Pin No. 1 To 6 |
| Rearward | Pin No. 3 To 5 | Pin No. 3 To 5 |
| Rear Riser Up | Pin No. 1 To 9 | Pin No. 1 To 8 |
| Up | Pin No. 5 To 8 | Pin No. 5 To 9 |
| Rear Riser Down | Pin No. 1 To 8 | Pin No. 1 To 9 |
| Down | Pin No. 5 To 9 | Pin No. 5 To 8 |
| Recliner Up | Pin No. 1 To 4 | Pin No. 1 To 4 |
| Up | Pin No. 2 To 5 | Pin No. 2 To 5 |
| Recliner Down | Pin No. 1 To 2 | Pin No. 1 To 2 |
| Down | Pin No. 4 To 5 | Pin No. 4 To 5 |
