Seat Switch Continuity Test

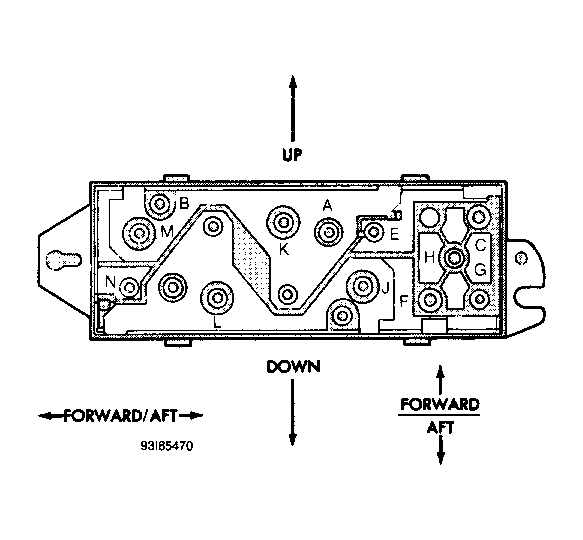

If seat motors operate properly when switch is by-passed during continuity tests, switch is defective. See appropriate POWER SEAT SWITCH CONTINUITY CHECK table. See Fig 1 .
POWER SEAT SWITCH CONTINUITY CHECK
| Switch Position | Check Continuity Between Pins |
|---|---|
| Off | B & N; B & J; B & M; B & K; B & E; B & L; G & C (Recliner) |
| Vertical Up | B & M; B & E; A & N; A & J |
| Vertical Down | B & N; B & J; A & M; A & E |
| Horizontal Forward | B & K; A & L |
| Horizontal Aft | B & L; A & K |
| Front Tilt Up | B & M; A & N |
| Front Tilt Down | B & N; A & M |
| Rear Tilt Up | B & E; A & J |
| Rear Tilt Down | B & J; A & E |
| Recliner Forward | G & C; H & F |
| Recliner Aft | G & F; H & C |
