Toe-In Adjustment (Rear)
NOTE:
On vehicles with adjustable rear toe settings, rear adjustments should be set first, then adjust front settings.
Loosen lateral link jam nuts. Rotate adjustment link as required to set toe-in to specification. Ensure lateral link does not exceed maximum lengths. See LATERAL LINK MAXIMUM DIMENSIONS table. Tighten jam nuts to specification. See TORQUE SPECIFICATIONS .

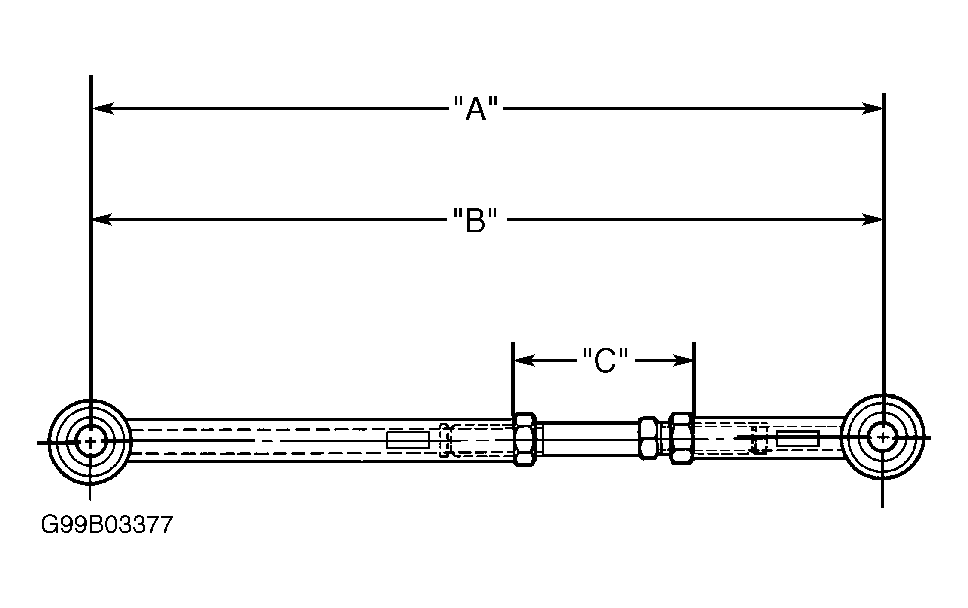

LATERAL LINK MAXIMUM DIMENSIONS
| Application | Dimension "A" - In. (mm) | Dimension "B" - In. (mm) | Dimension "C" - In. (mm) | ||
|---|---|---|---|---|---|
| Concorde, Intrepid & 300M | (1) | 14.96 (380) | 3.5 (90) | ||
|
|||||
