Connector PINOUTS
Connector PINOUTS

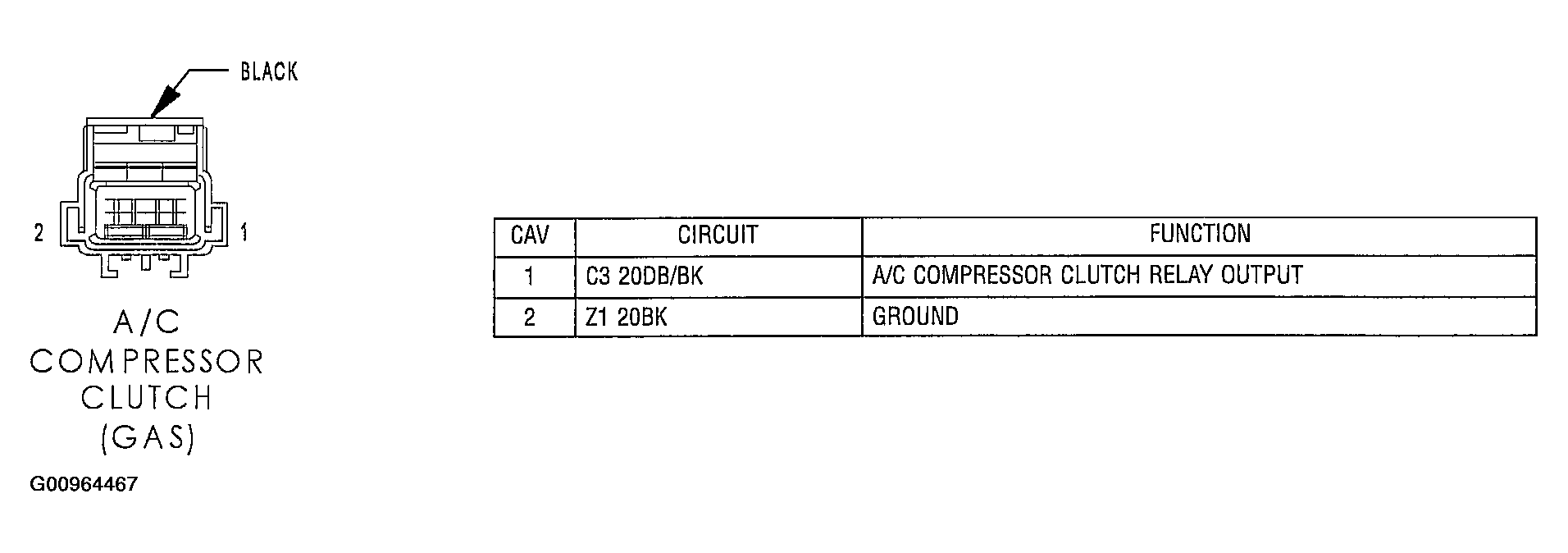

Fig 1: Identifying A/C Compressor Clutch (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

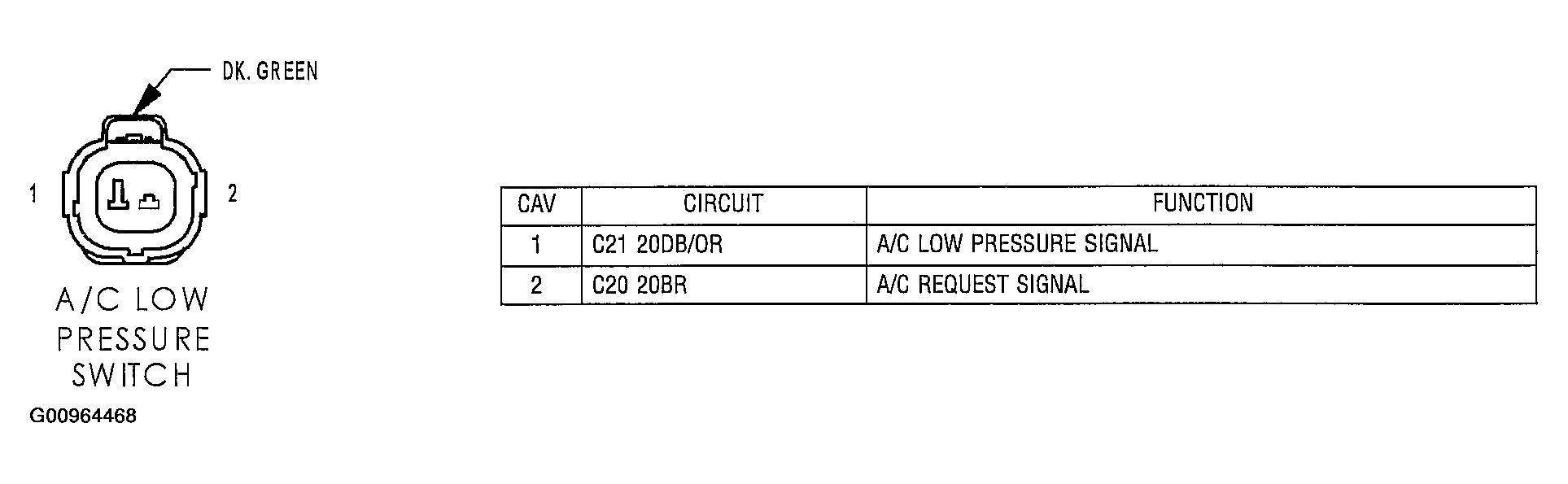

Fig 2: Identifying A/C Low Pressure Switch - Dark Green 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

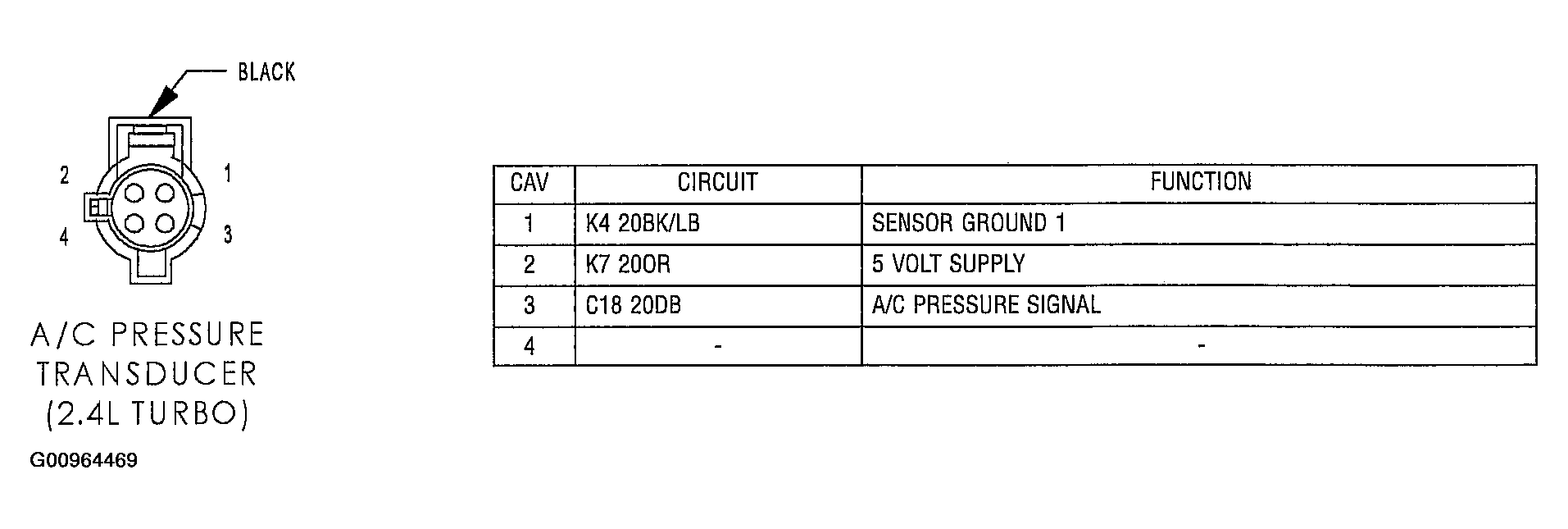

Fig 3: Identifying A/C Pressure Transducer (Turbo) - Black 4 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

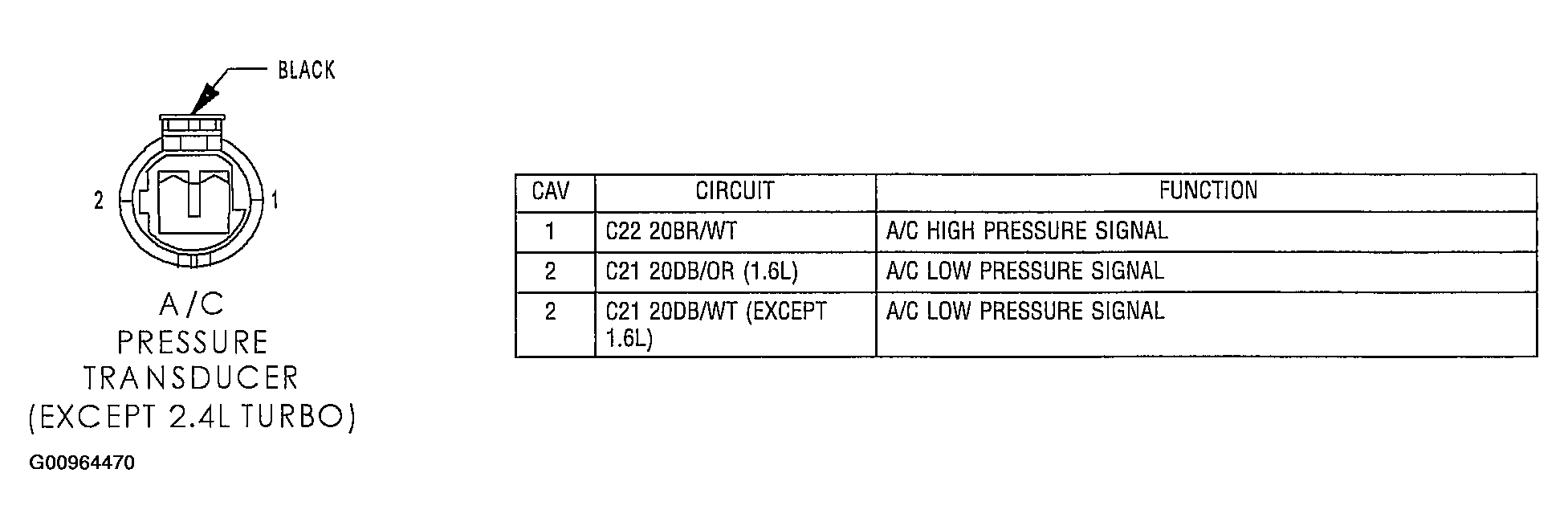

Fig 4: Identifying A/C Pressure Transducer (Except Turbo) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

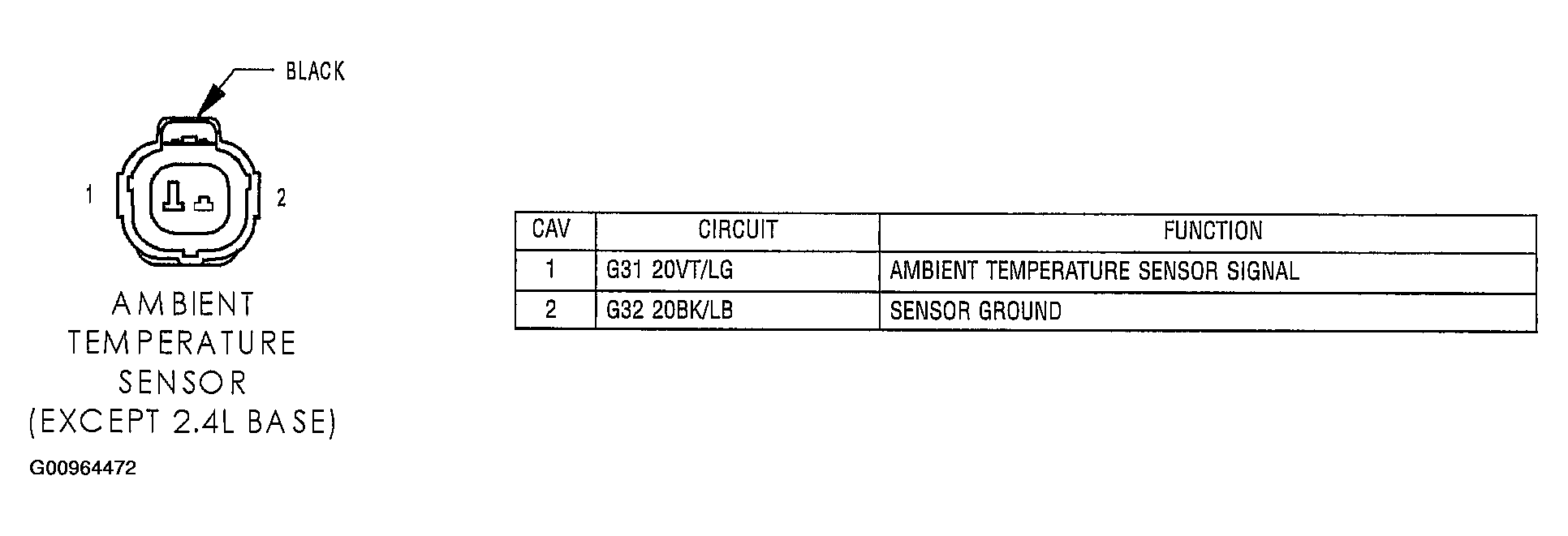

Fig 5: Identifying Ambient Temperature Sensor (Except 2.4L Base) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

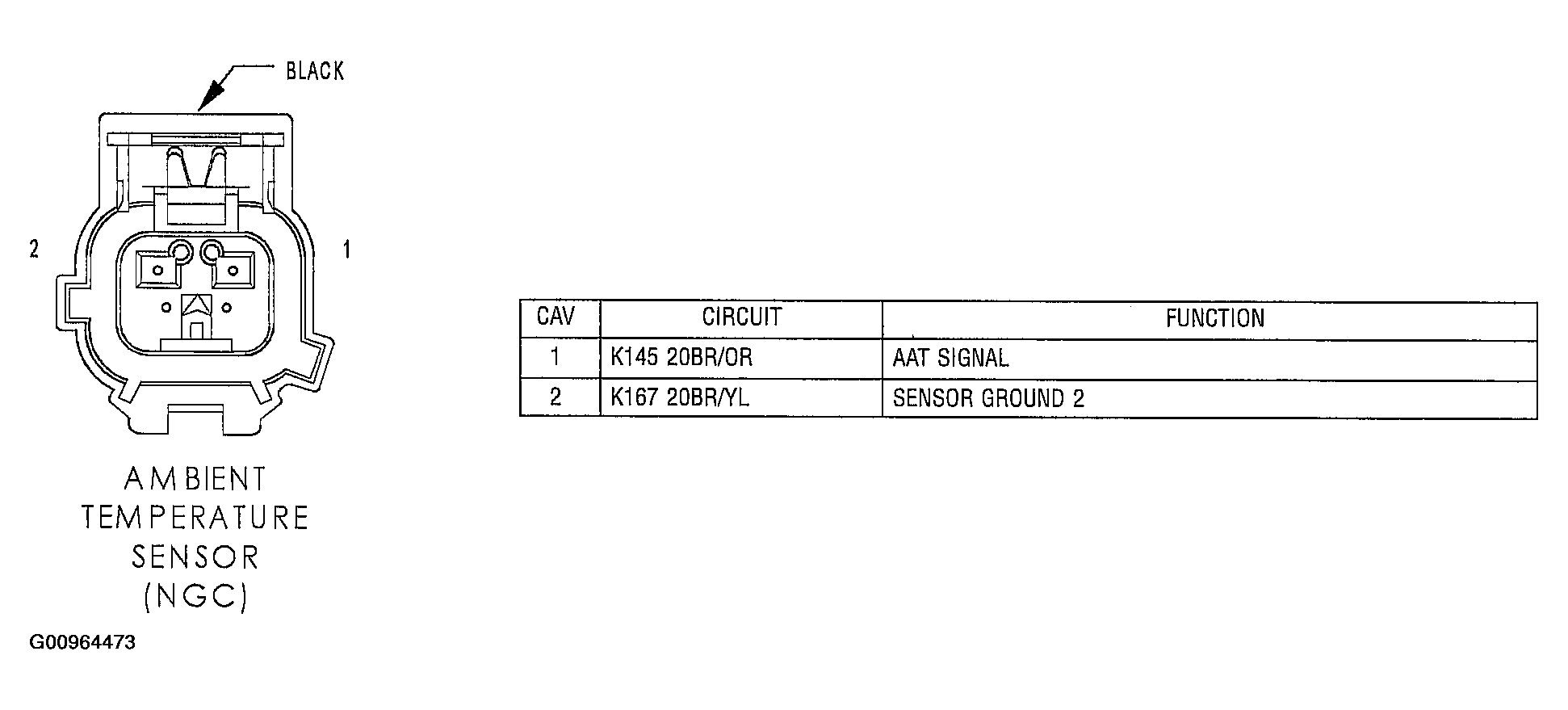

Fig 6: Identifying Ambient Temperature Sensor (NGC) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

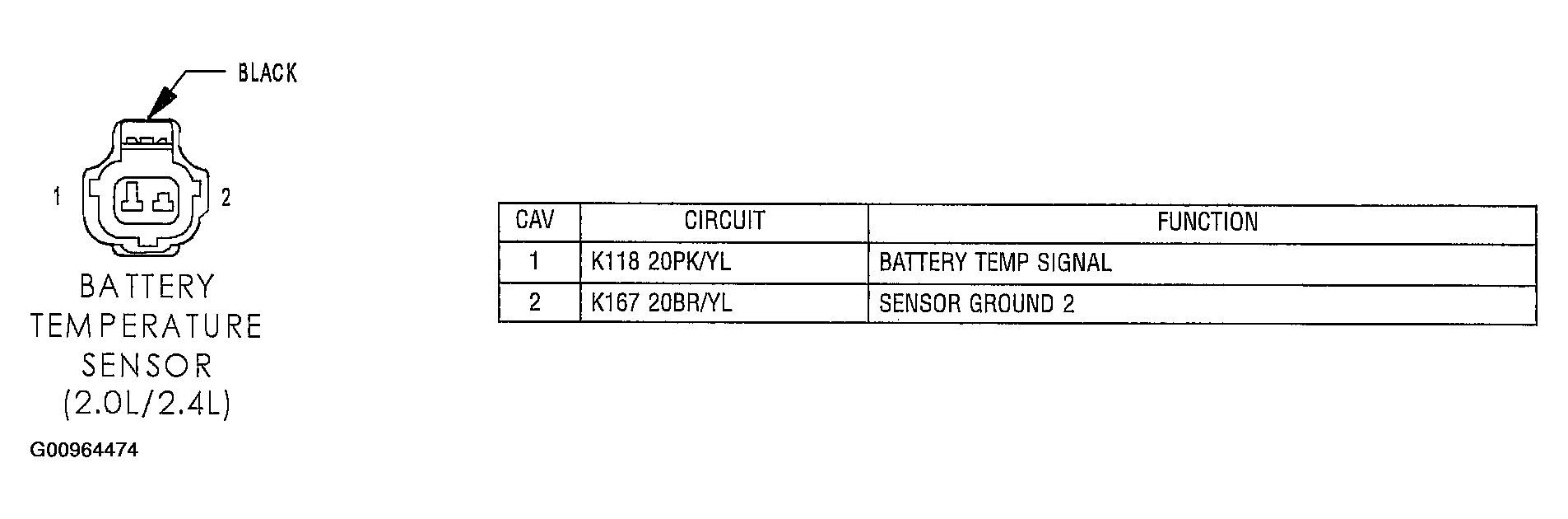

Fig 7: Identifying Battery Temperature Sensor - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

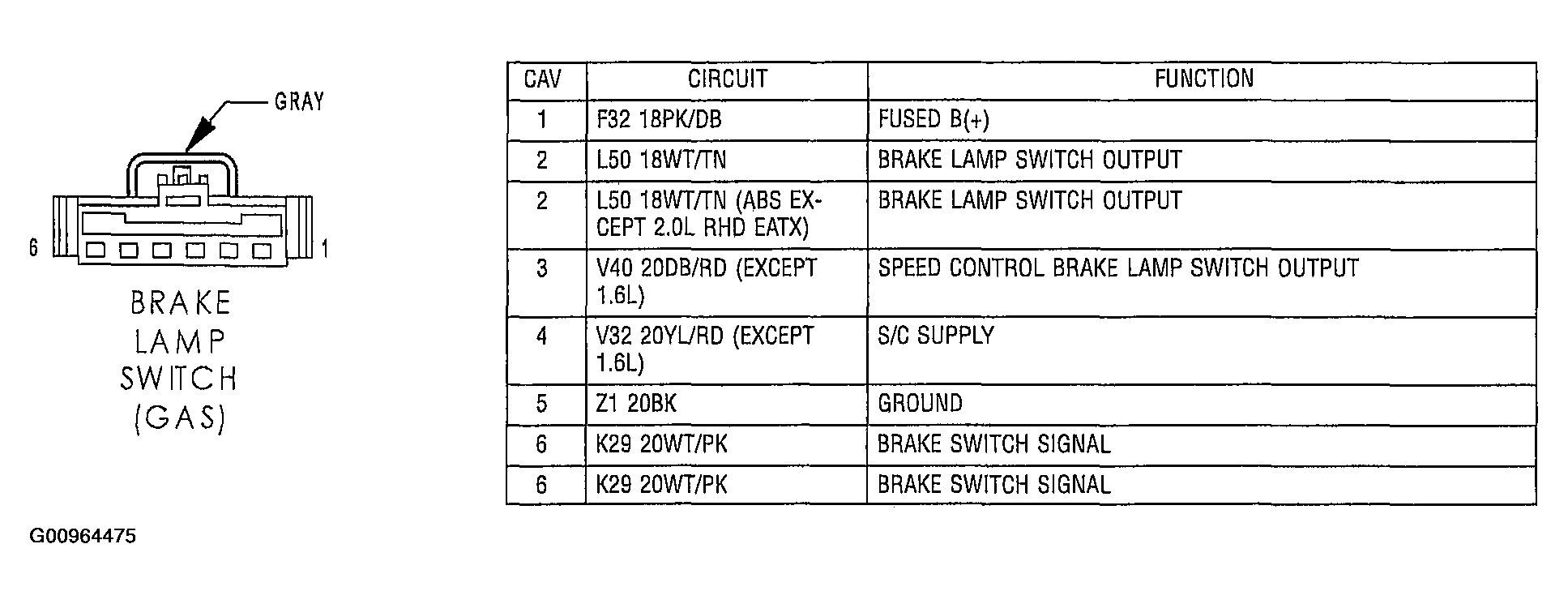

Fig 8: Identifying Brake Lamp Switch (Gas) - Gray 6 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

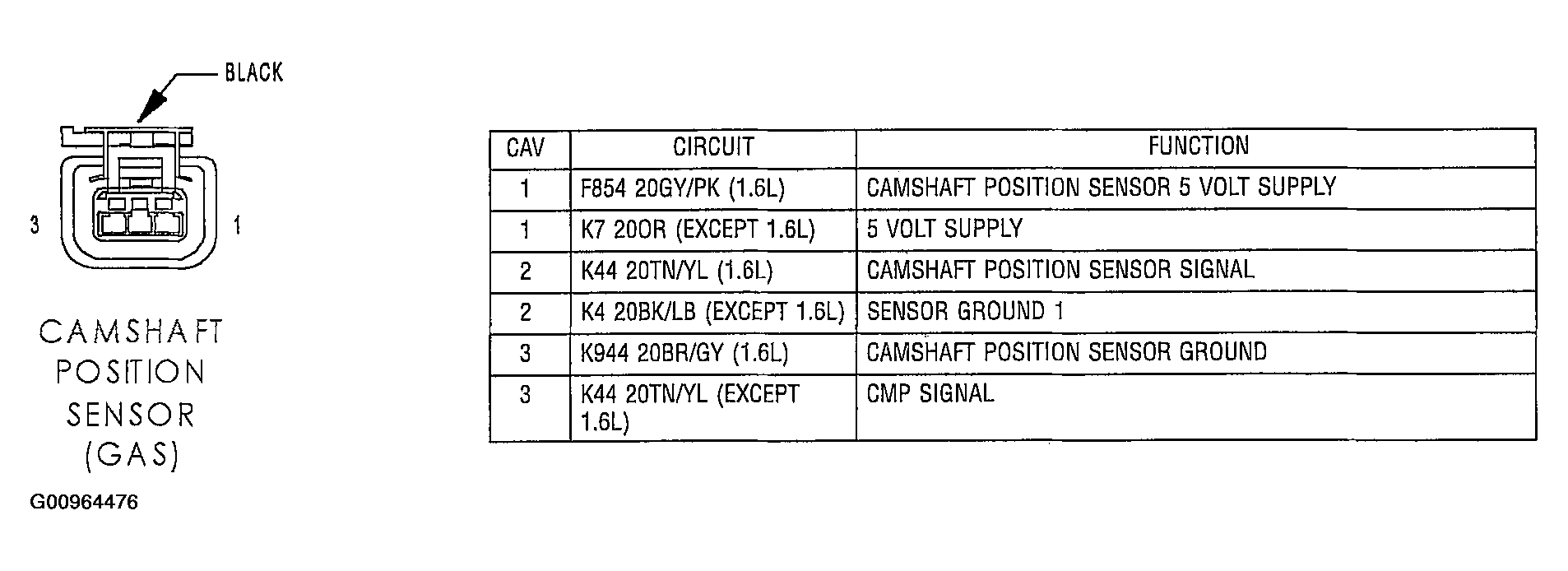

Fig 9: Identifying Camshaft Position Sensor (Gas) - Black 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

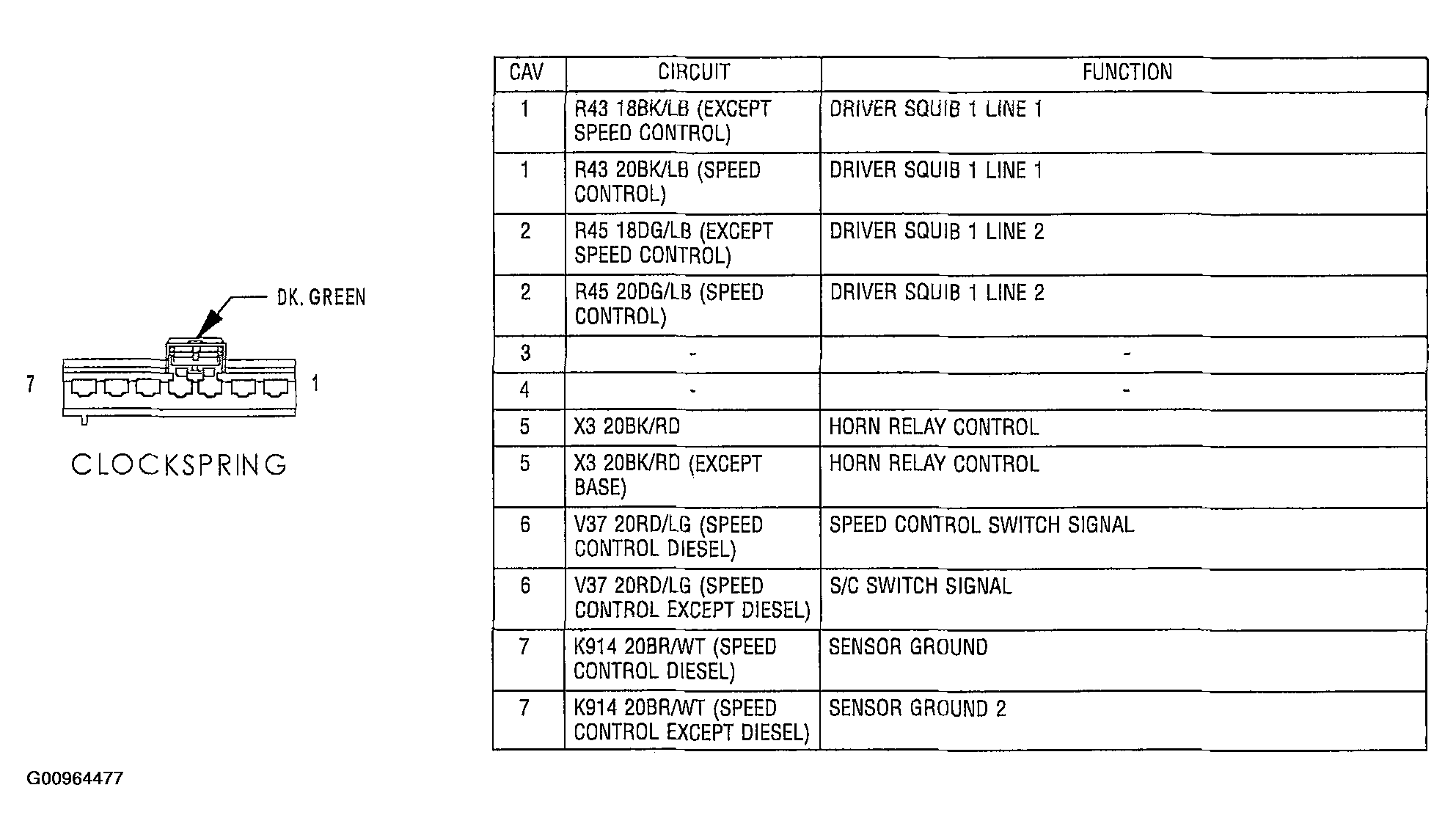

Fig 10: Identifying Clockspring - Dark Green 7 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

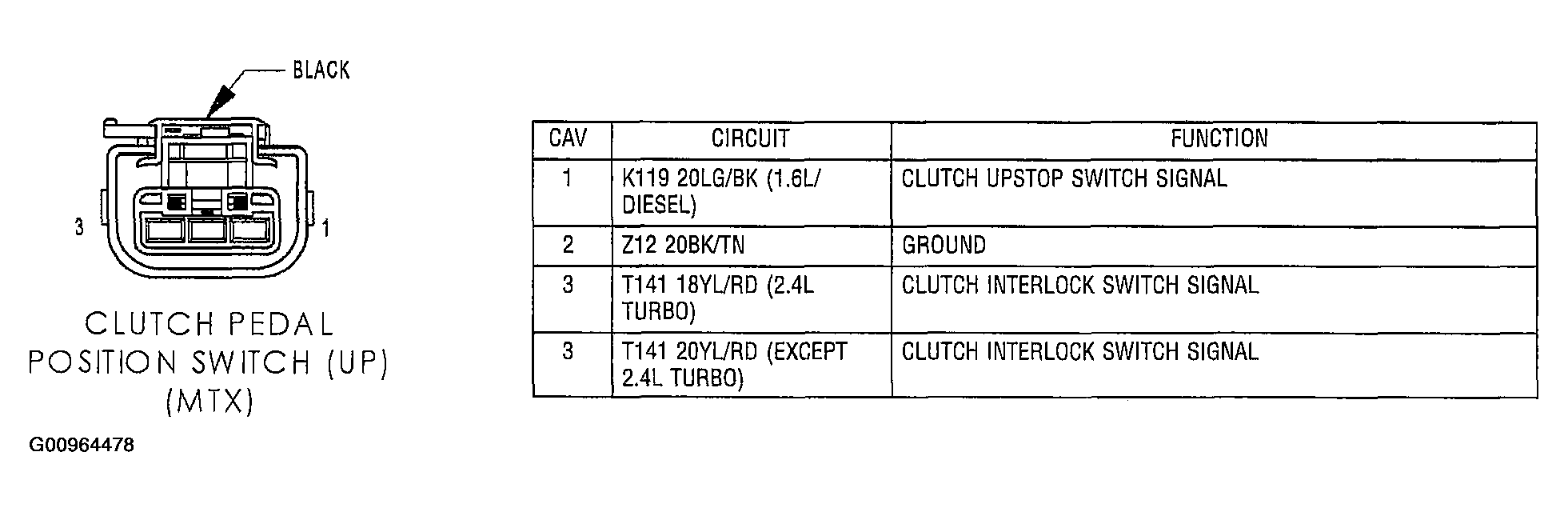

Fig 11: Identifying Clutch Pedal Position Switch (UP) (M/T) - Black 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

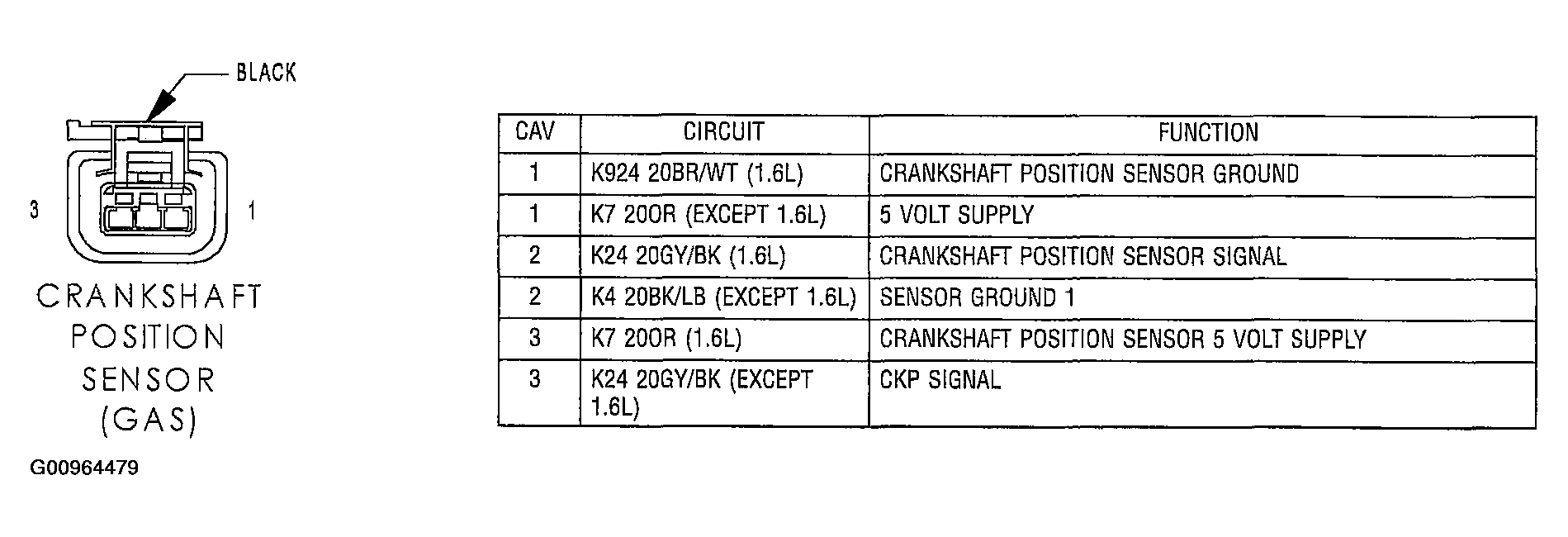

Fig 12: Identifying Crankshaft Position Sensor (Gas) - Black 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

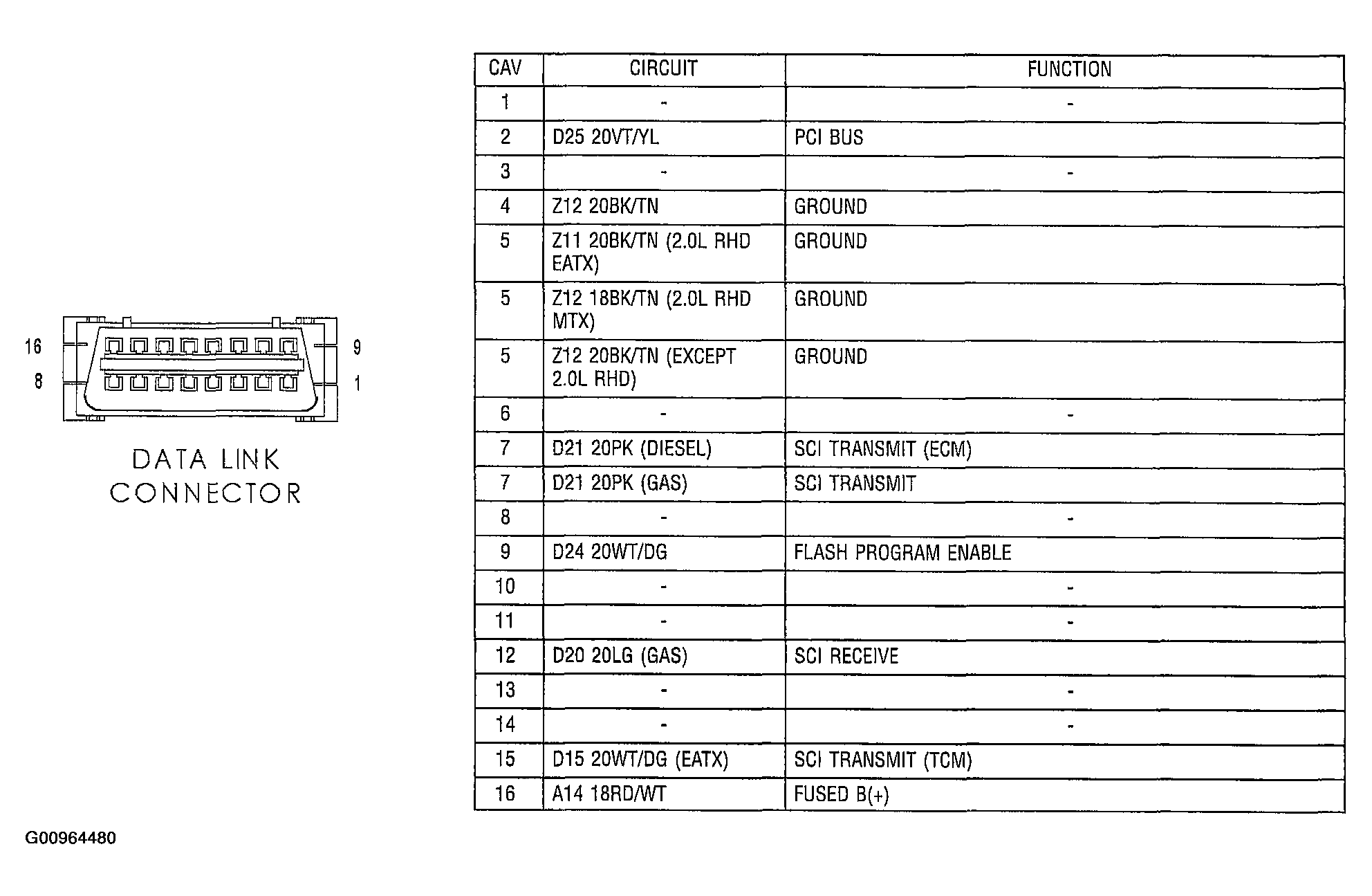

Fig 13: Identifying Data Link Connector (16 Way)
Courtesy of DAIMLERCHRYSLER CORP.

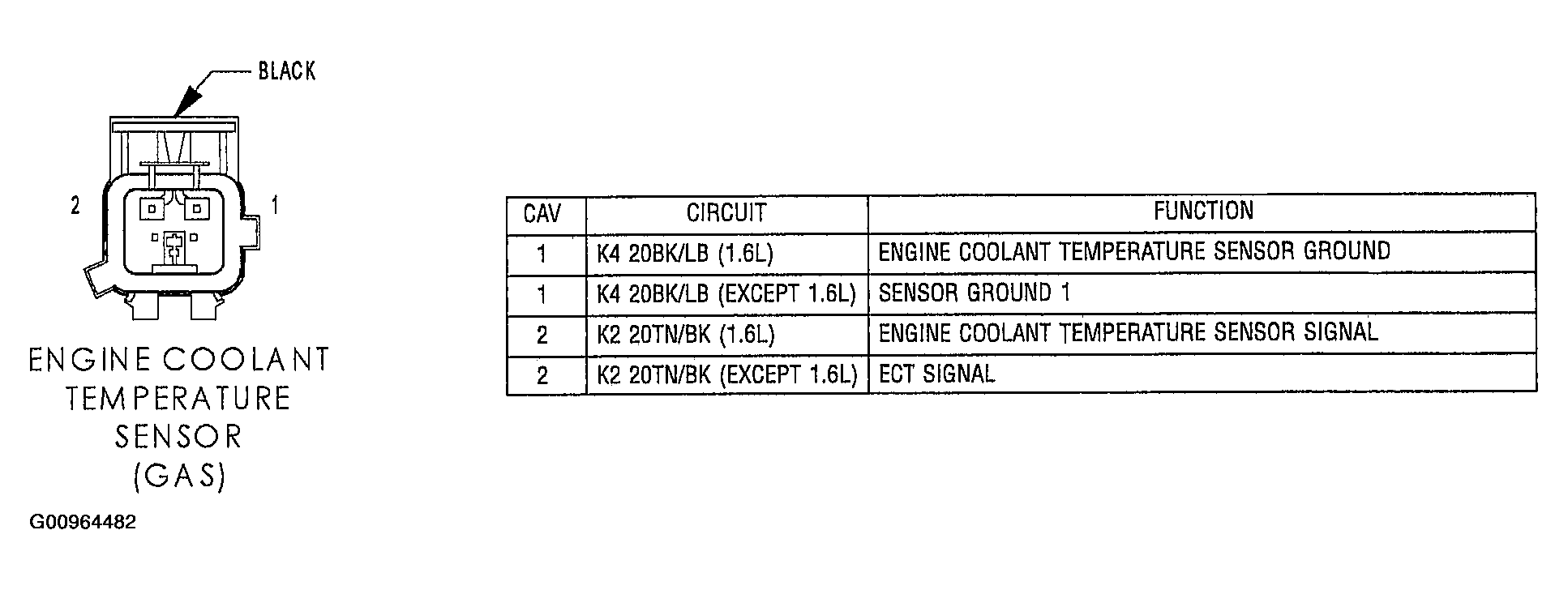

Fig 14: Identifying Engine Coolant Temperature Sensor (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

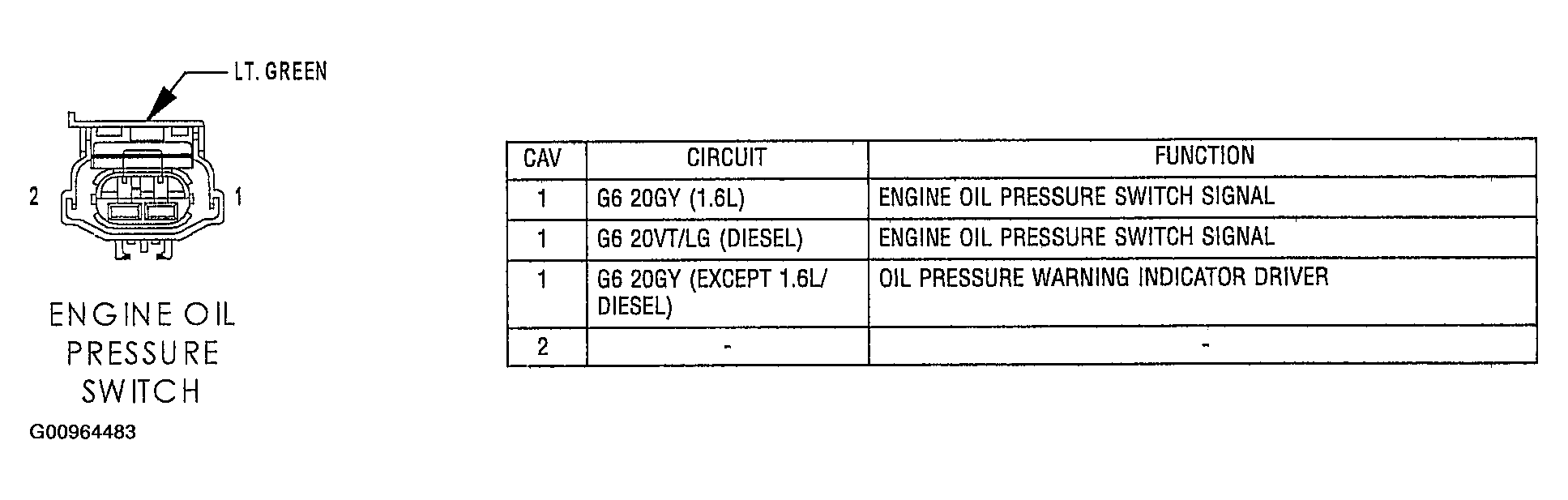

Fig 15: Identifying Engine Oil Pressure Switch - Light Green 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

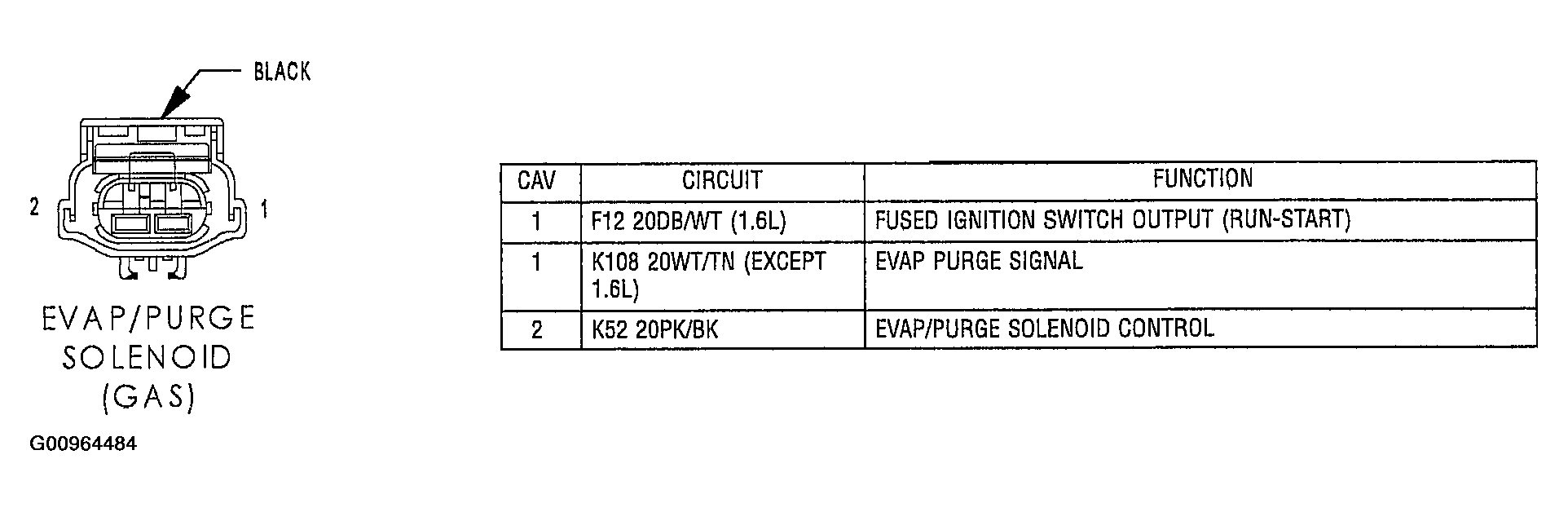

Fig 16: Identifying Evap/Purge Solenoid (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

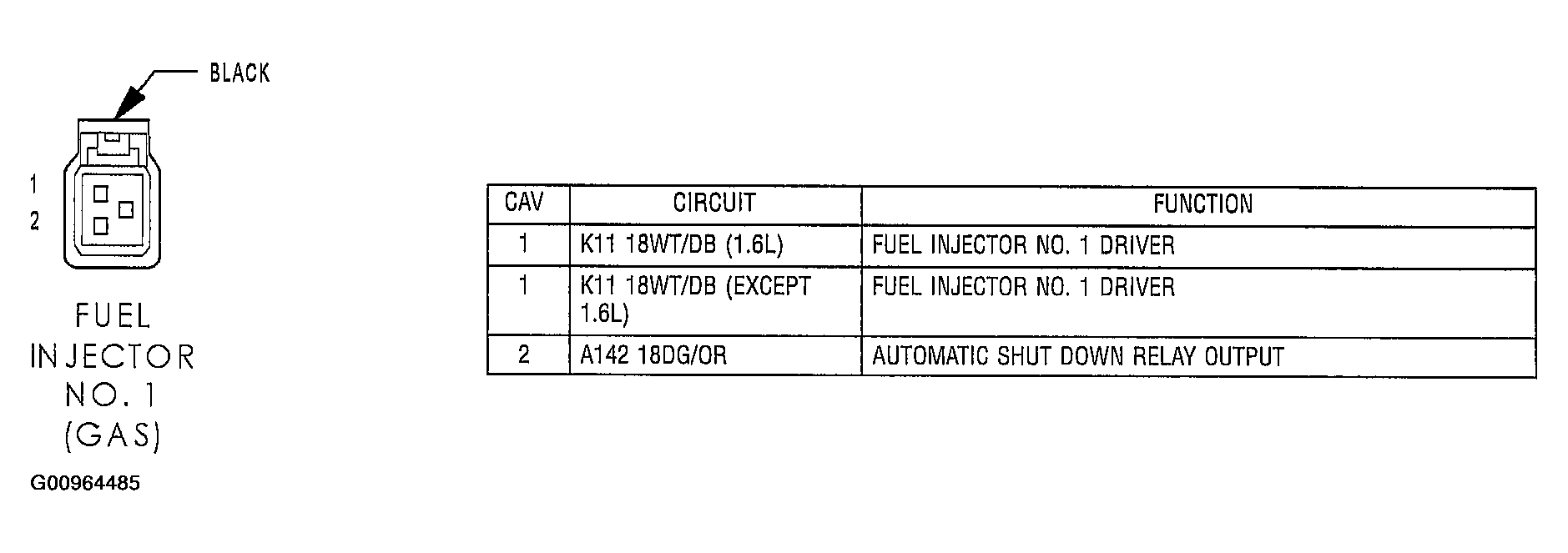

Fig 17: Identifying Fuel Injector No. 1 (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

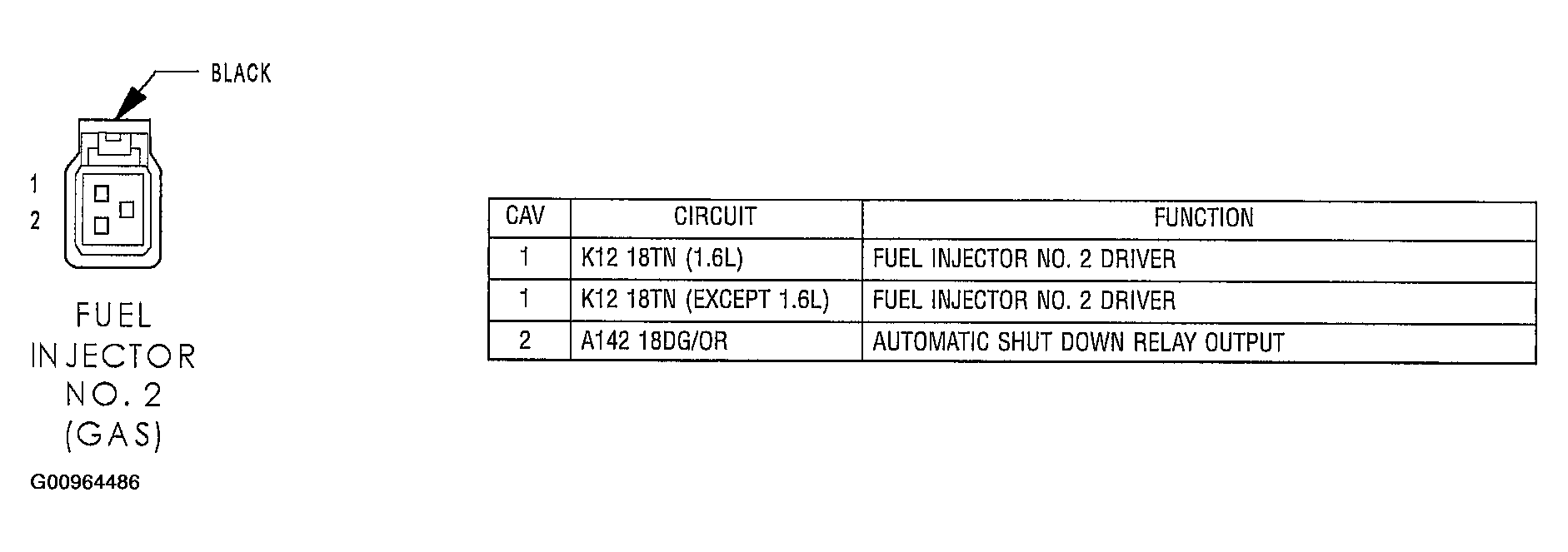

Fig 18: Identifying Fuel Injector No. 2 (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

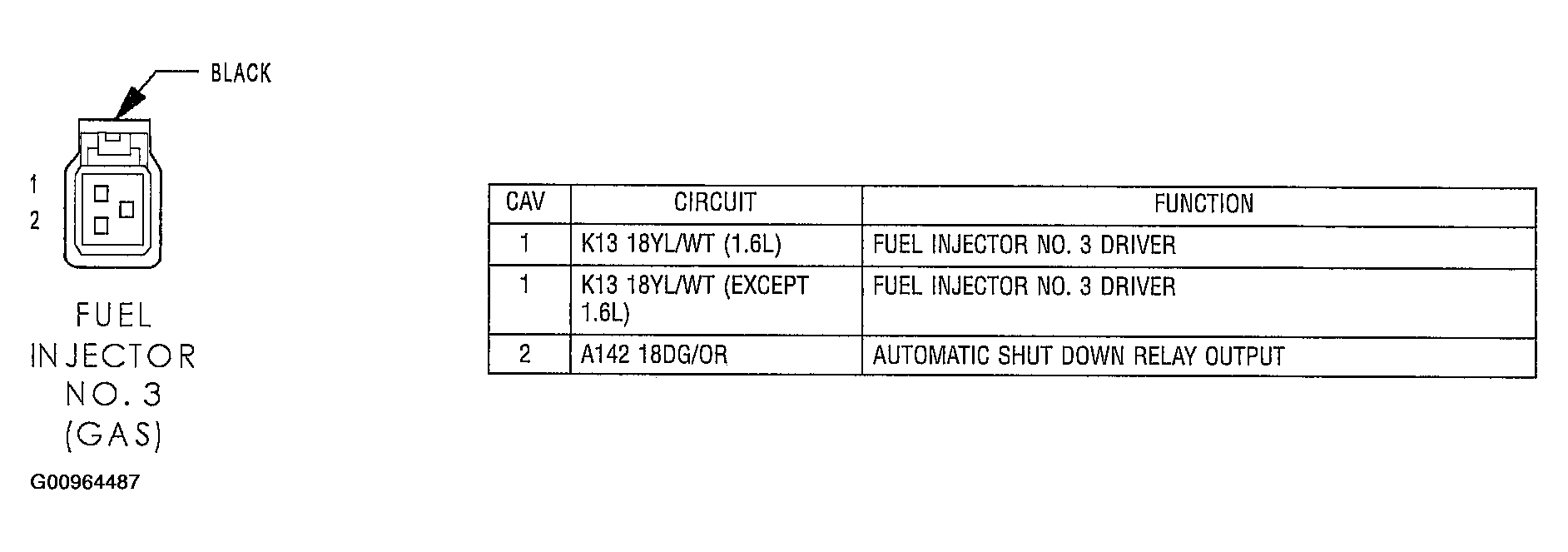

Fig 19: Identifying Fuel Injector No. 3 (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

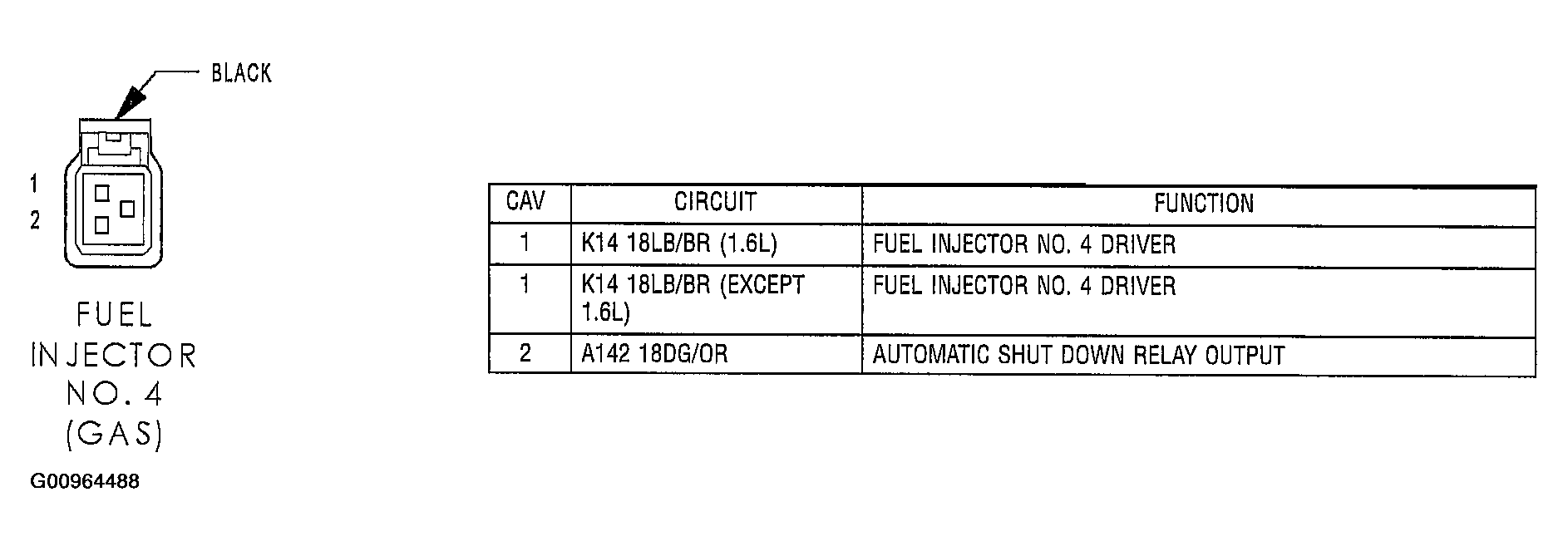

Fig 20: Identifying Fuel Injector No. 4 (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

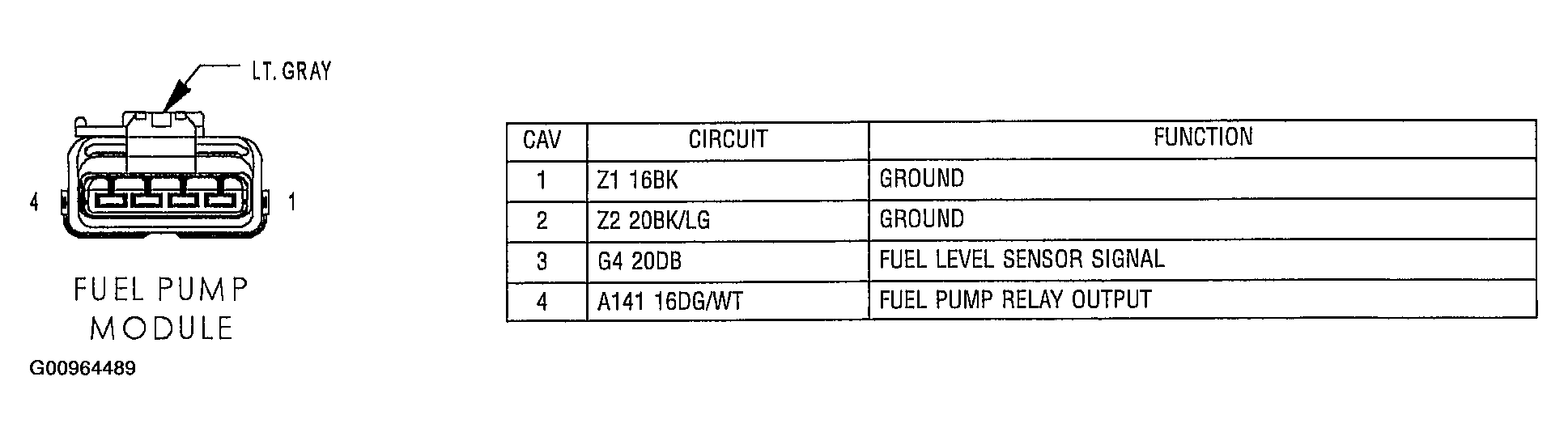

Fig 21: Identifying Fuel Pump Module - Light Gray 4 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

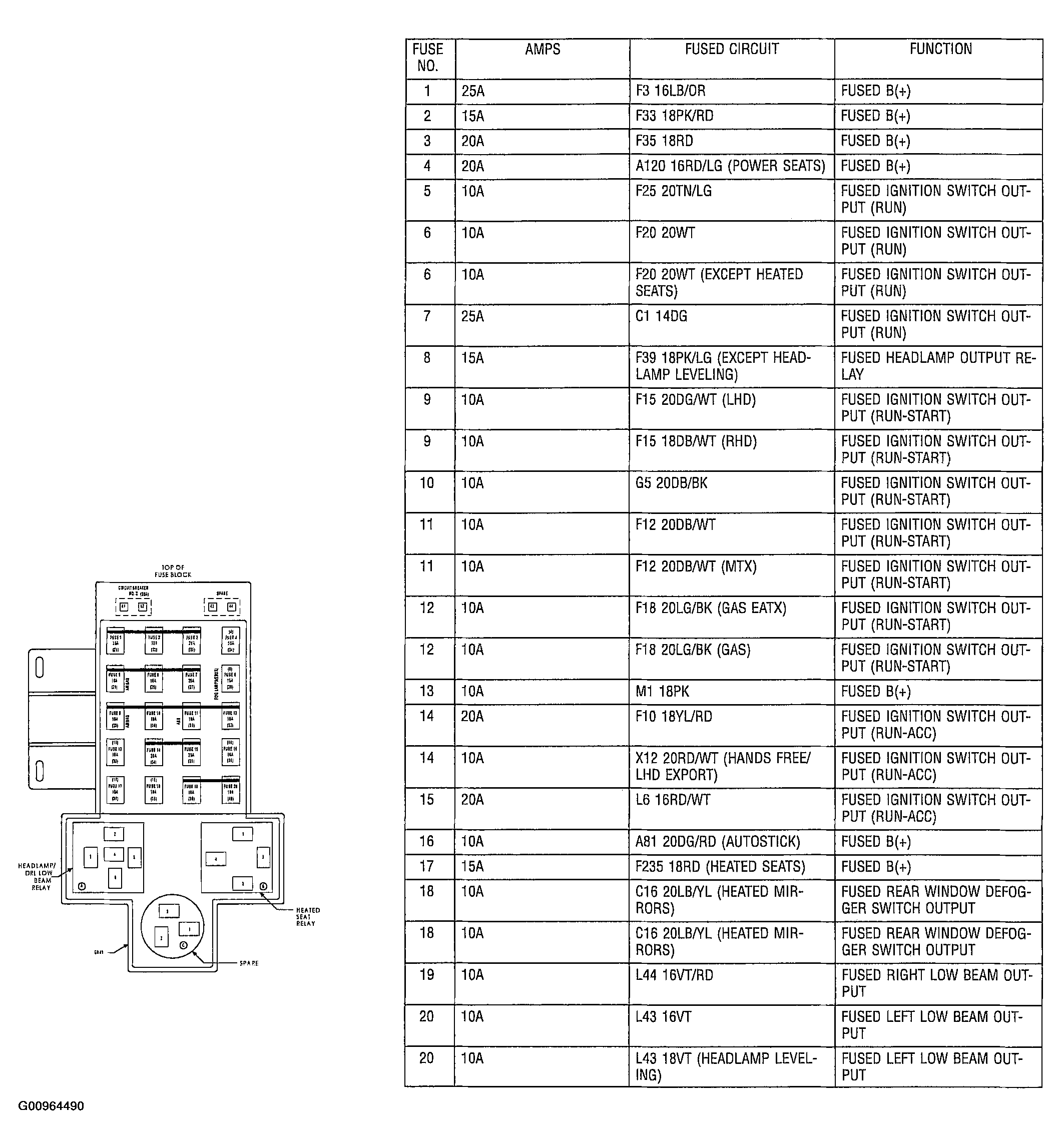

Fig 22: Identifying Fuses (Fuse Block)
Courtesy of DAIMLERCHRYSLER CORP.

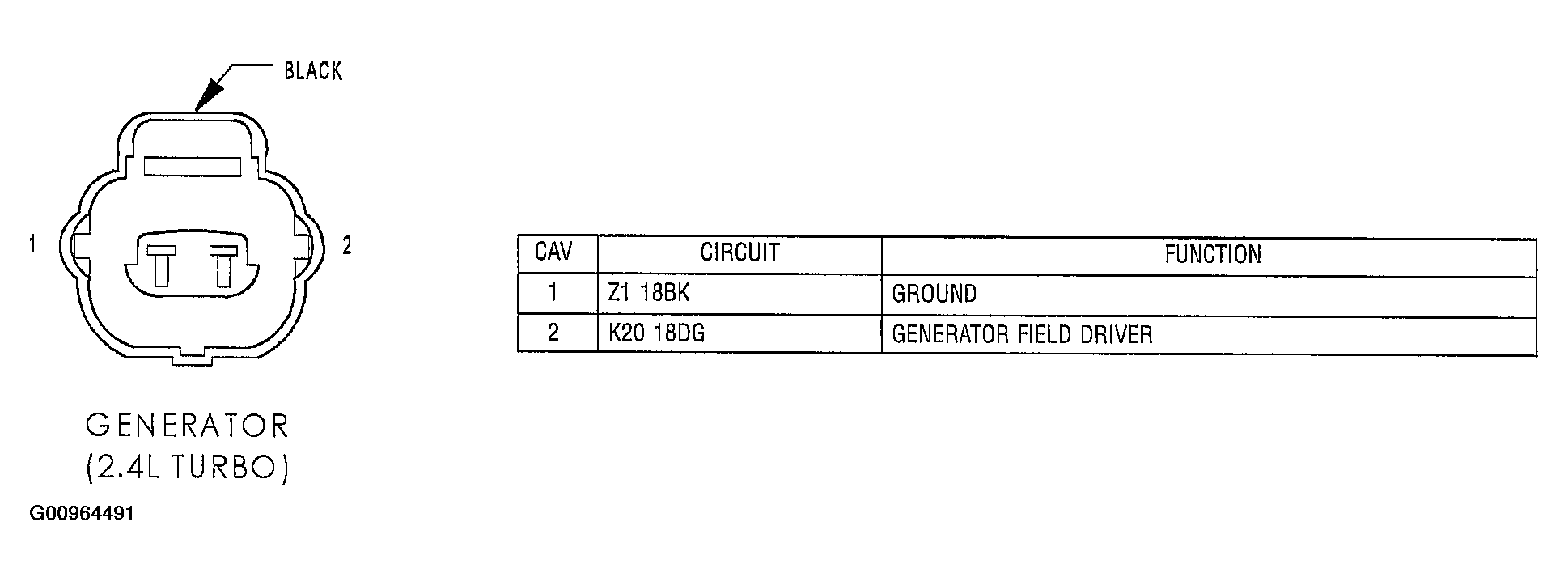

Fig 23: Identifying Generator (Turbo) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

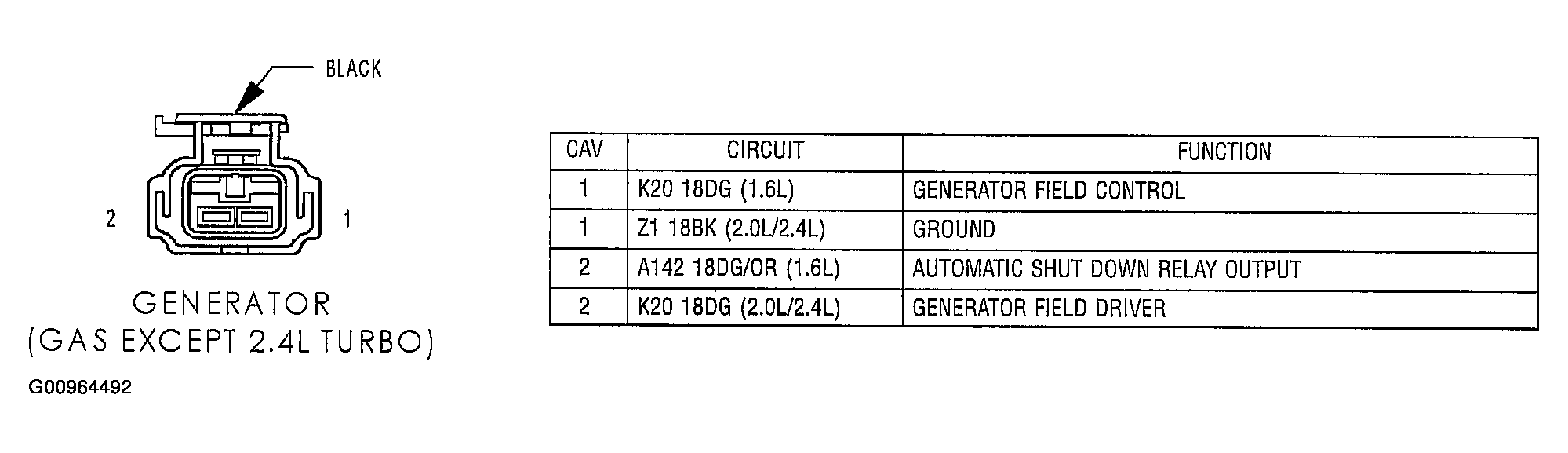

Fig 24: Identifying Generator (Gas Except Turbo) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

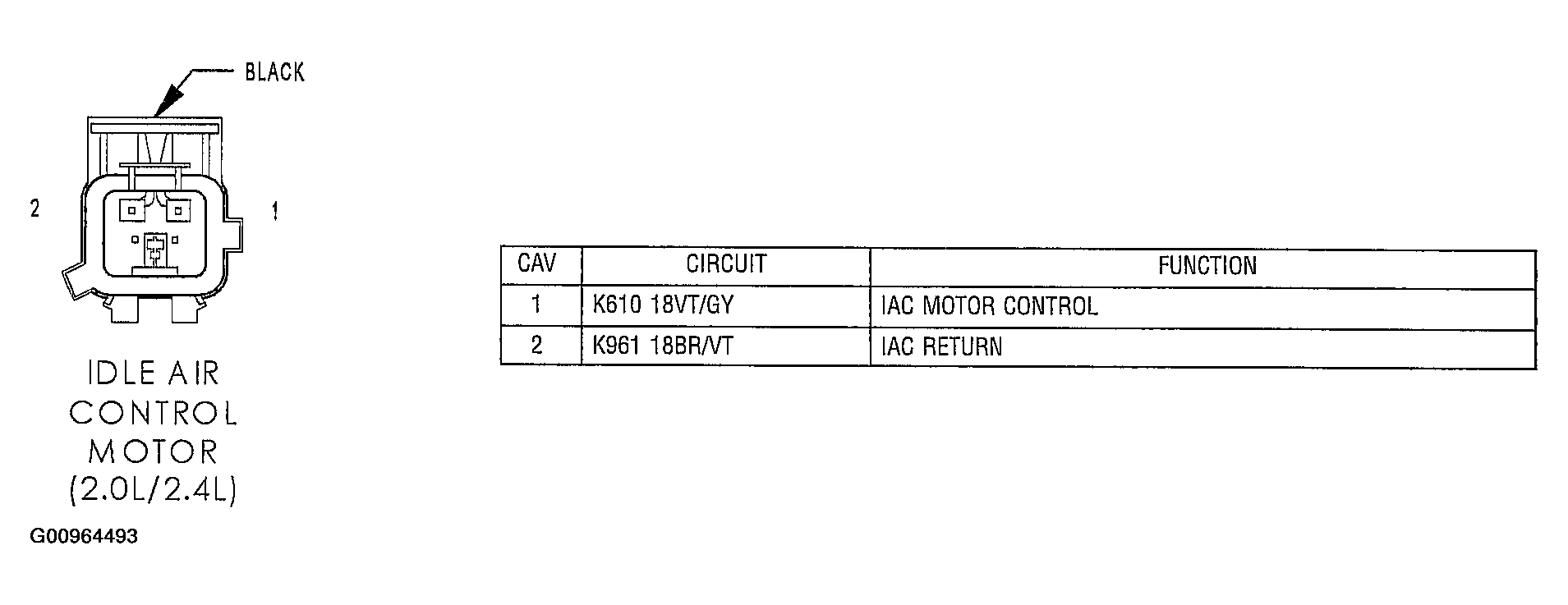

Fig 25: Identifying Idle Air Control Motor - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

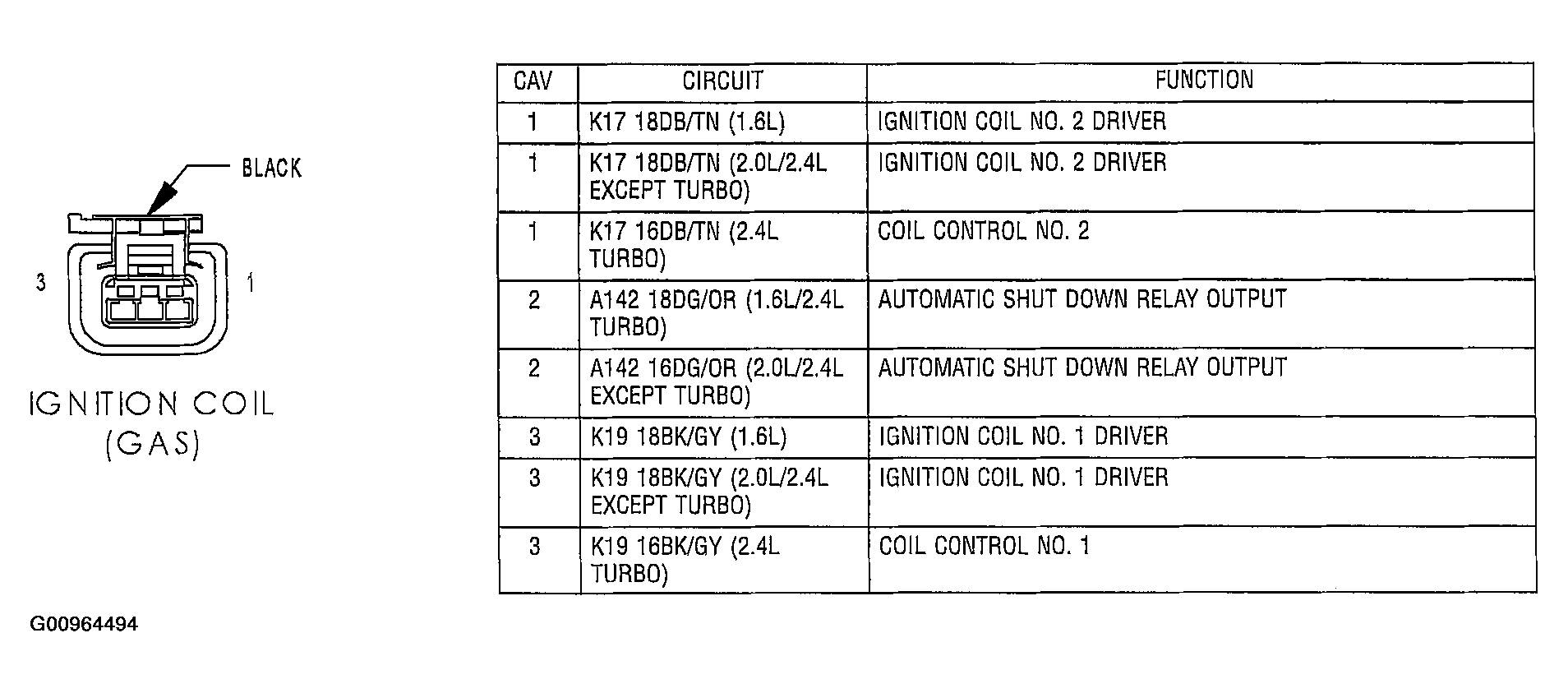

Fig 26: Identifying Ignition Coil (Gas) - Black 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

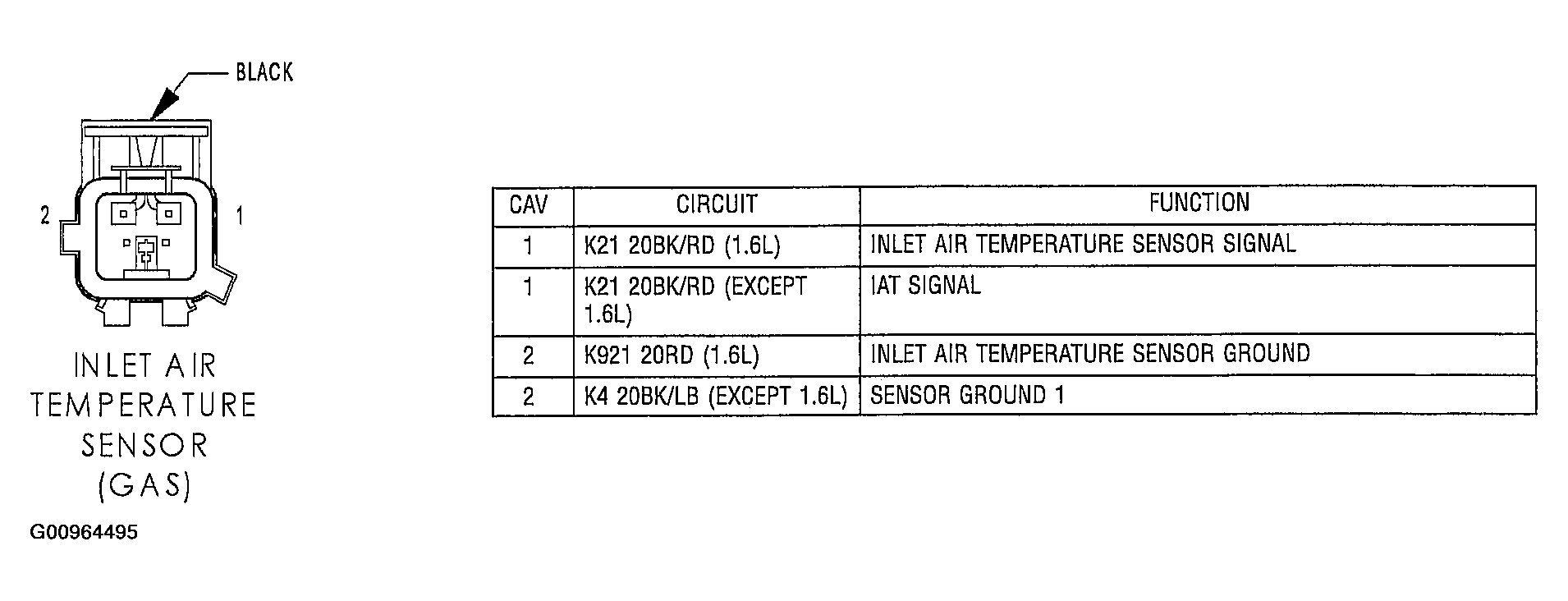

Fig 27: Identifying Inlet Air Temperature Sensor (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

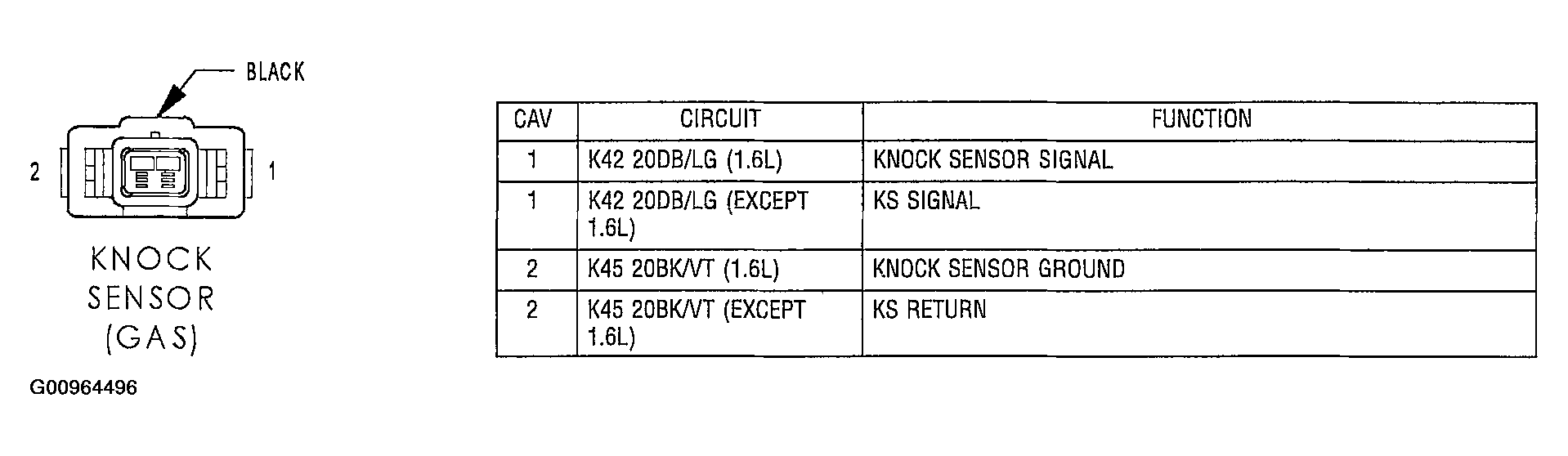

Fig 28: Identifying Knock Sensor (Gas) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

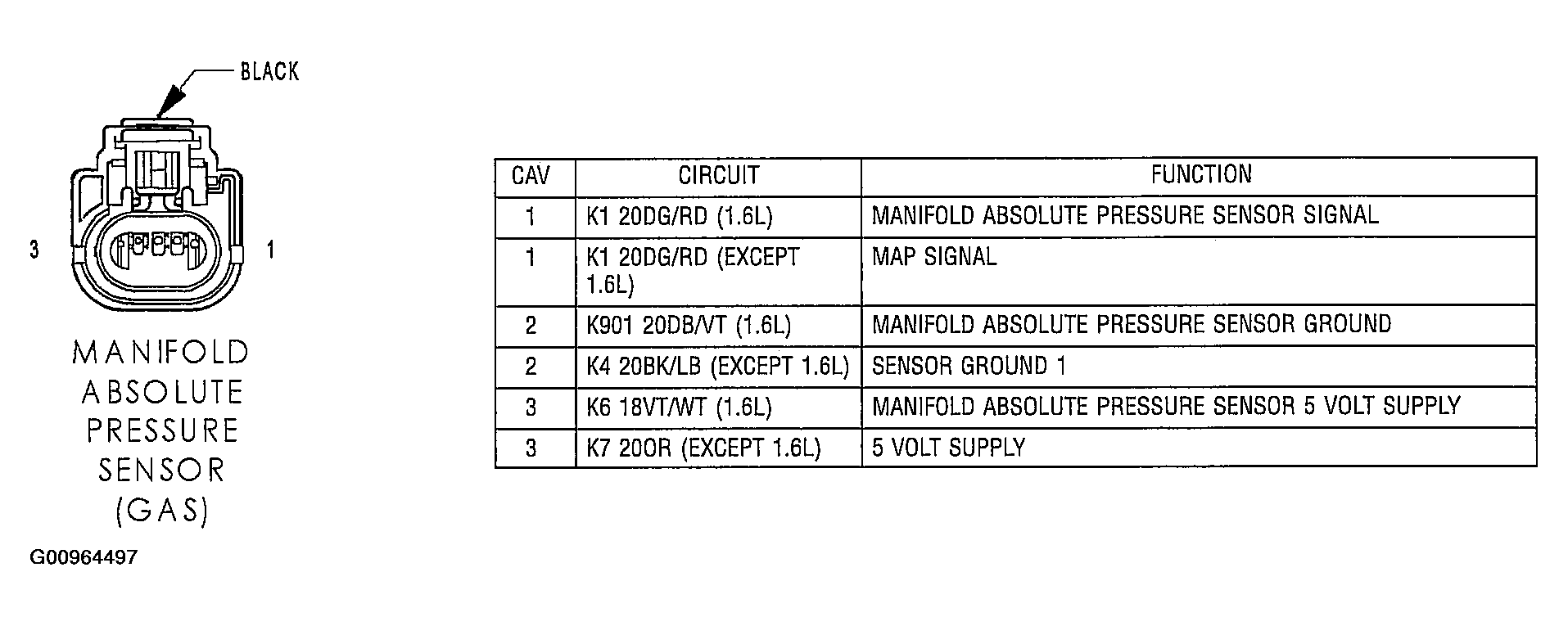

Fig 29: Identifying Manifold Absolute Pressure Sensor (Gas) - Black 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

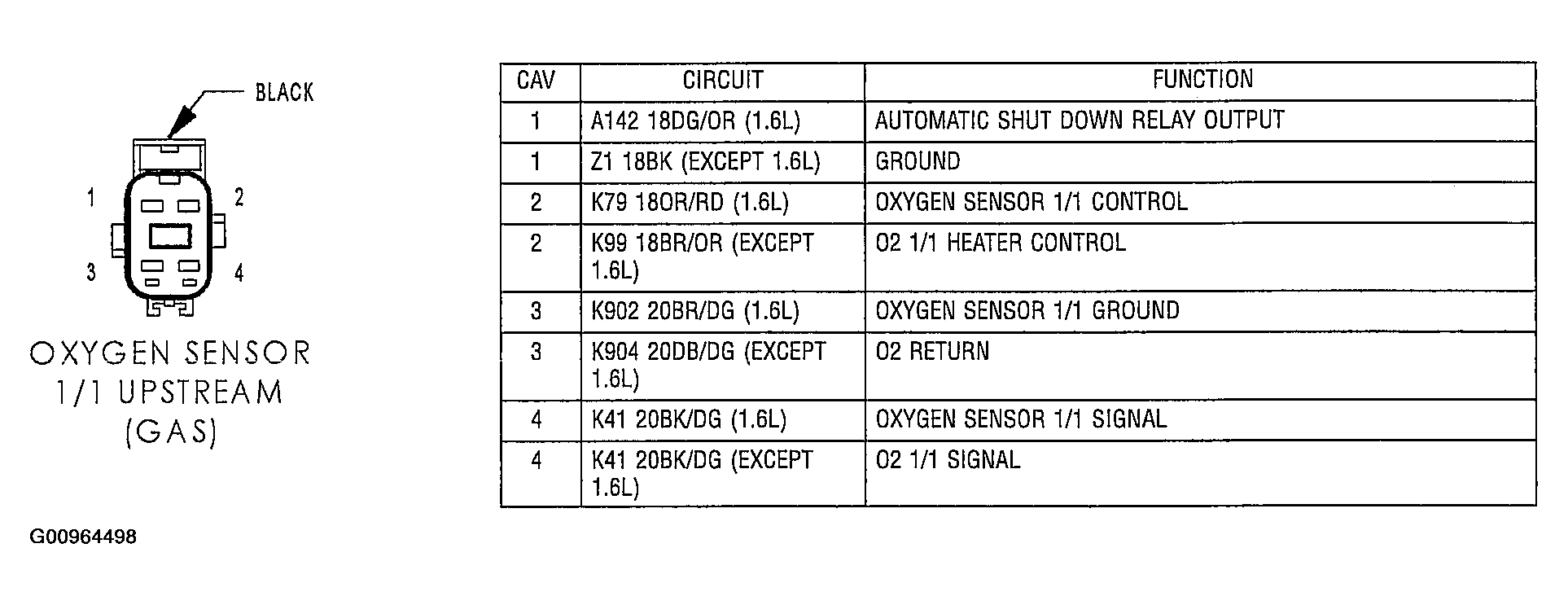

Fig 30: Identifying Oxygen Sensor 1/1 Upstream (Gas) - Black 4 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

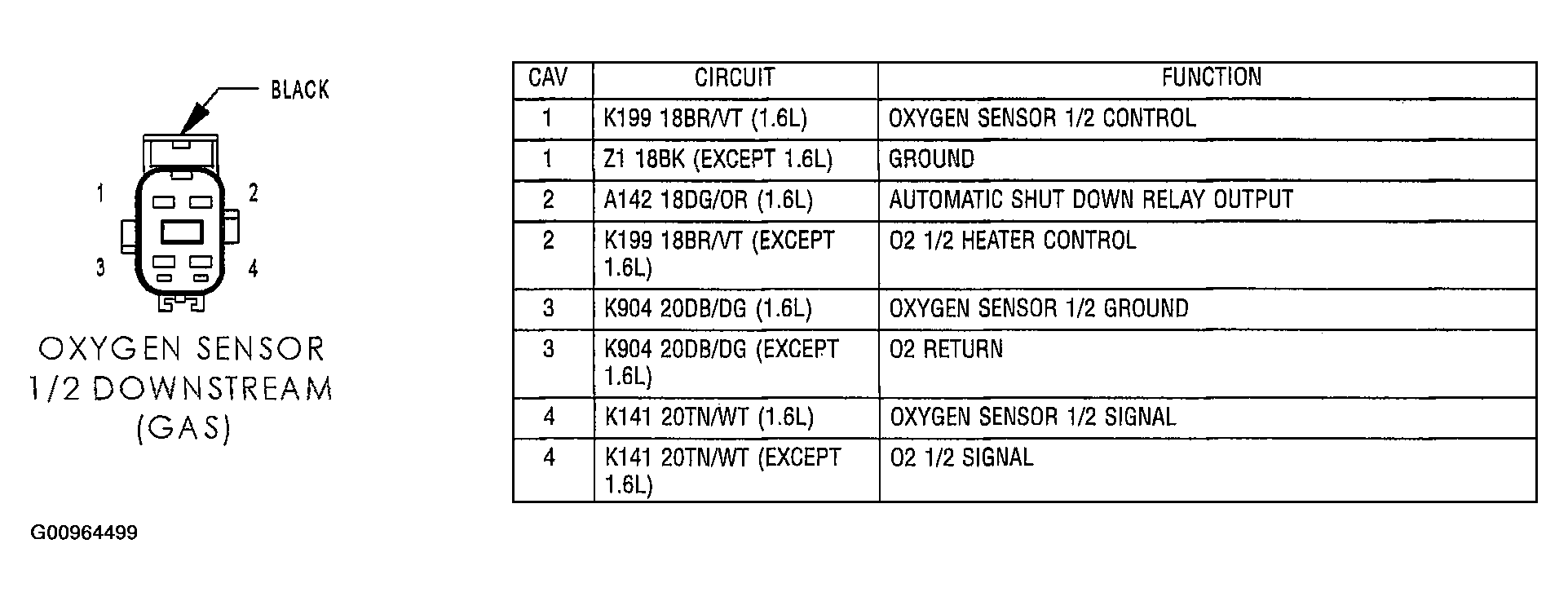

Fig 31: Identifying Oxygen Sensor 1/2 Downstream (Gas) - Black 4 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

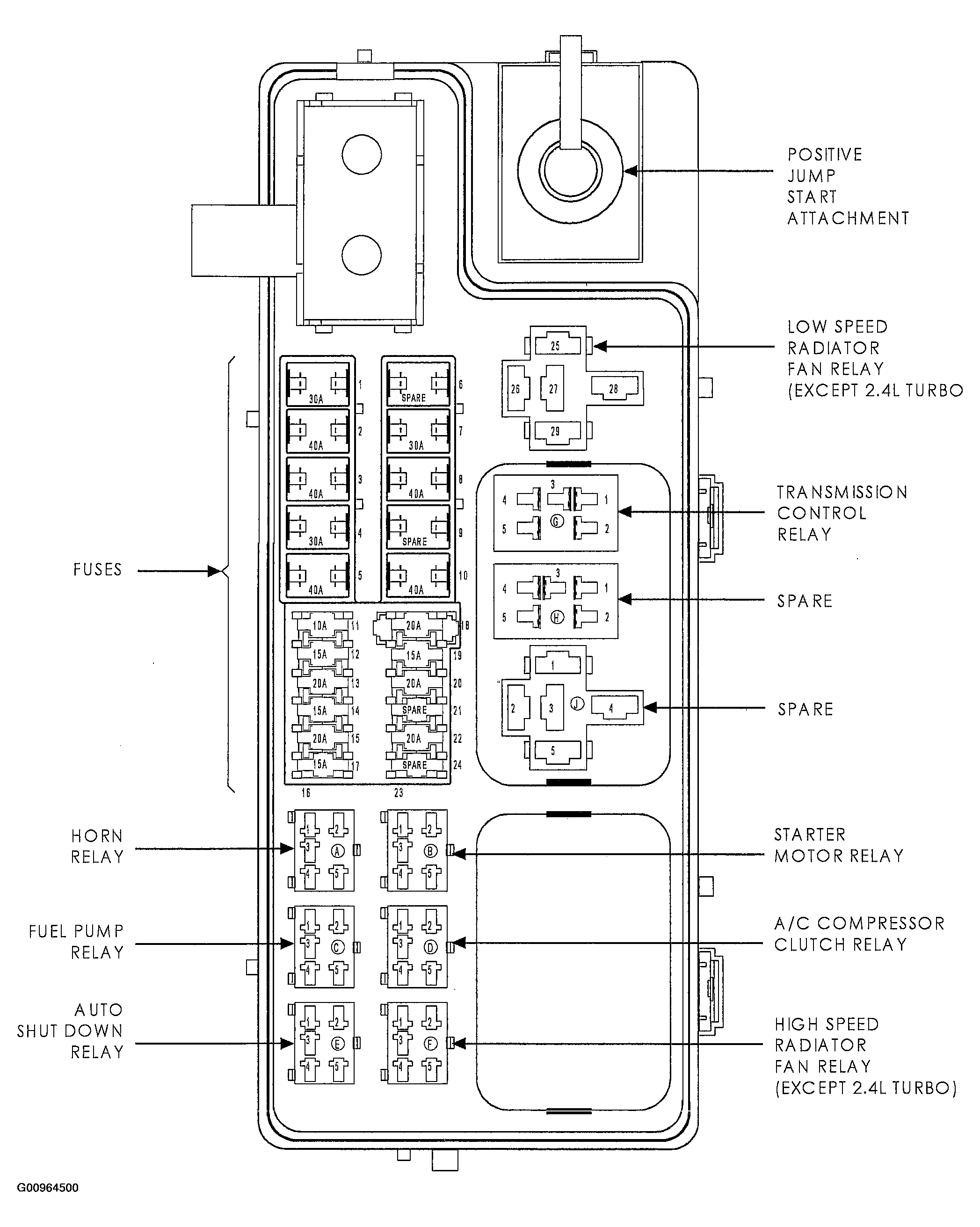

Fig 32: Identifying Power Distribution Center Pinouts
Courtesy of DAIMLERCHRYSLER CORP.

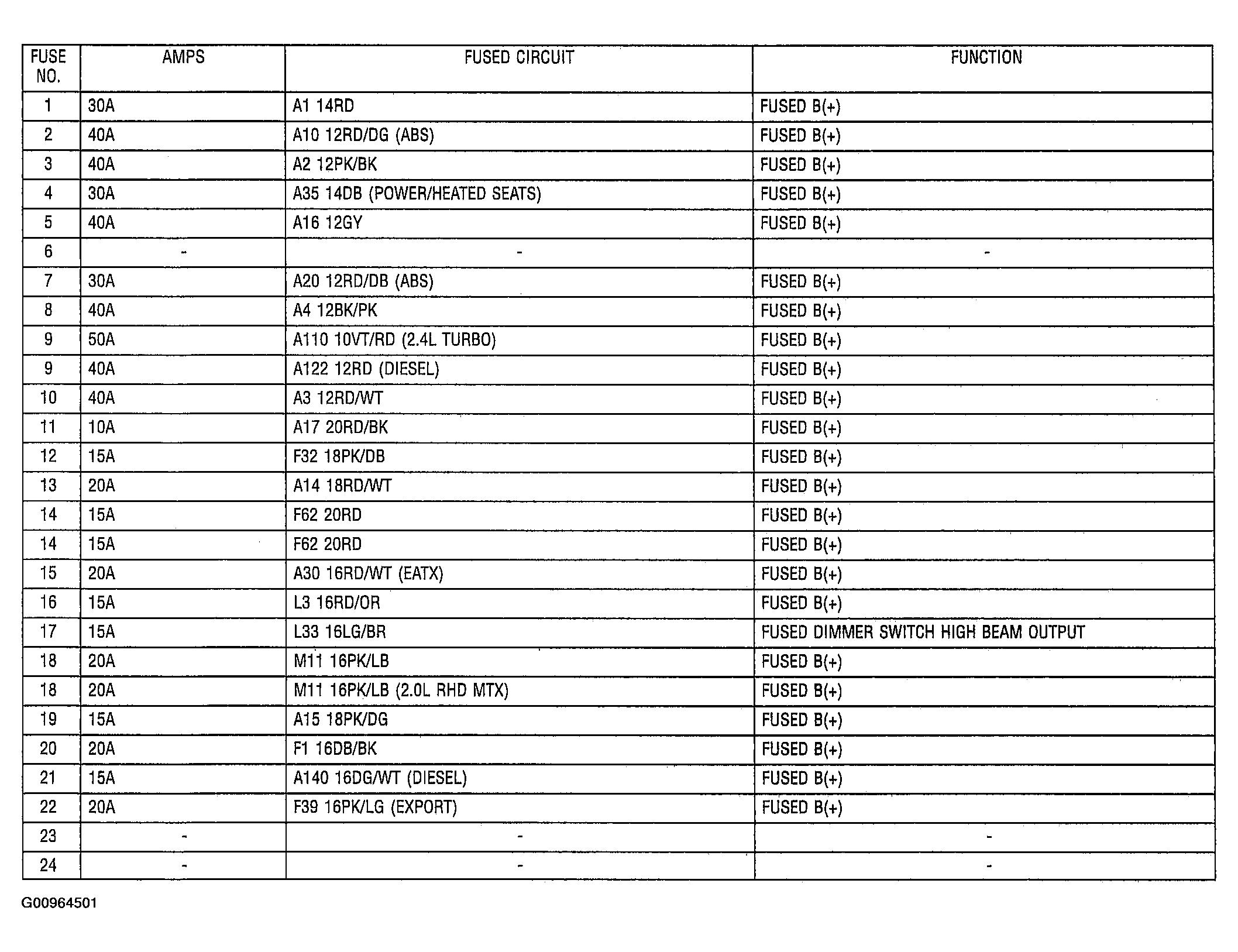

Fig 33: Identifying Fuses In Power Distribution Center (PDC)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Identifying A/C Compressor Clutch Relay Pinouts
Courtesy of DAIMLERCHRYSLER CORP.

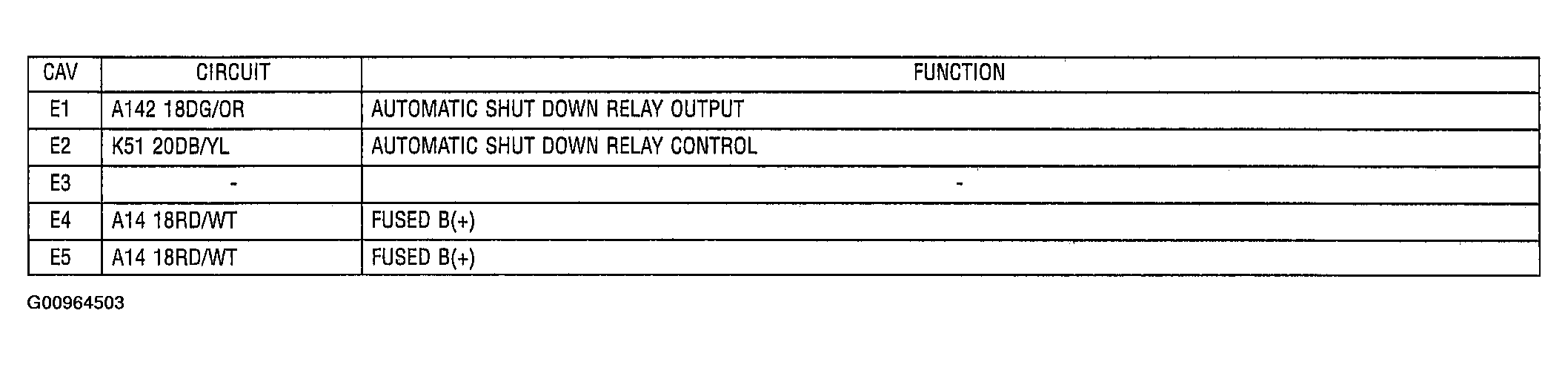

Fig 35: Identifying Auto Shut Down Relay Pinouts
Courtesy of DAIMLERCHRYSLER CORP.

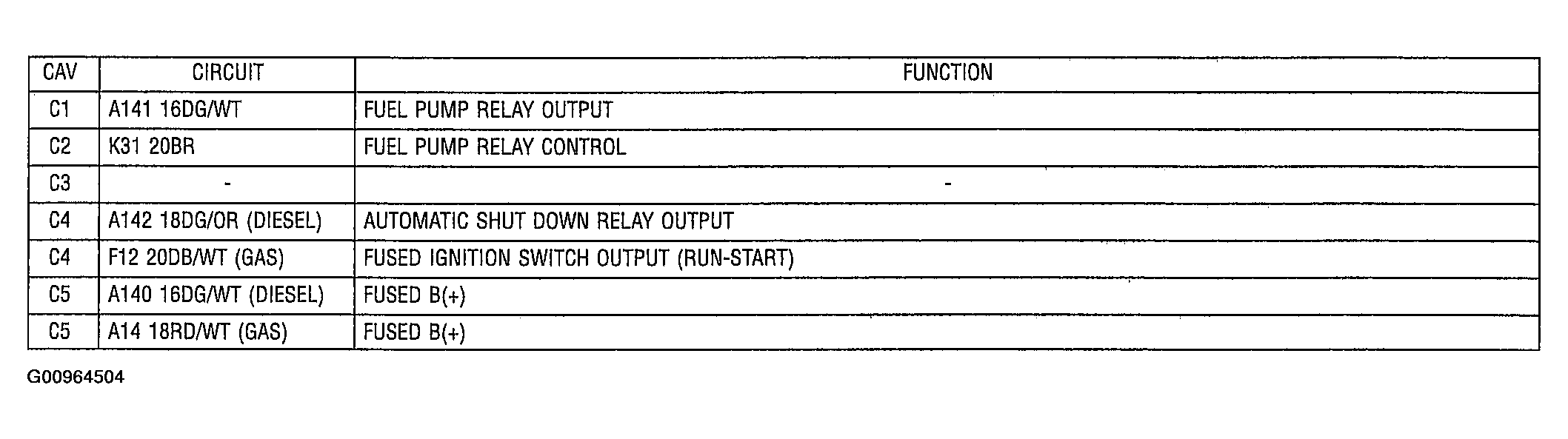

Fig 36: Identifying Fuel Pump Relay Pinouts
Courtesy of DAIMLERCHRYSLER CORP.

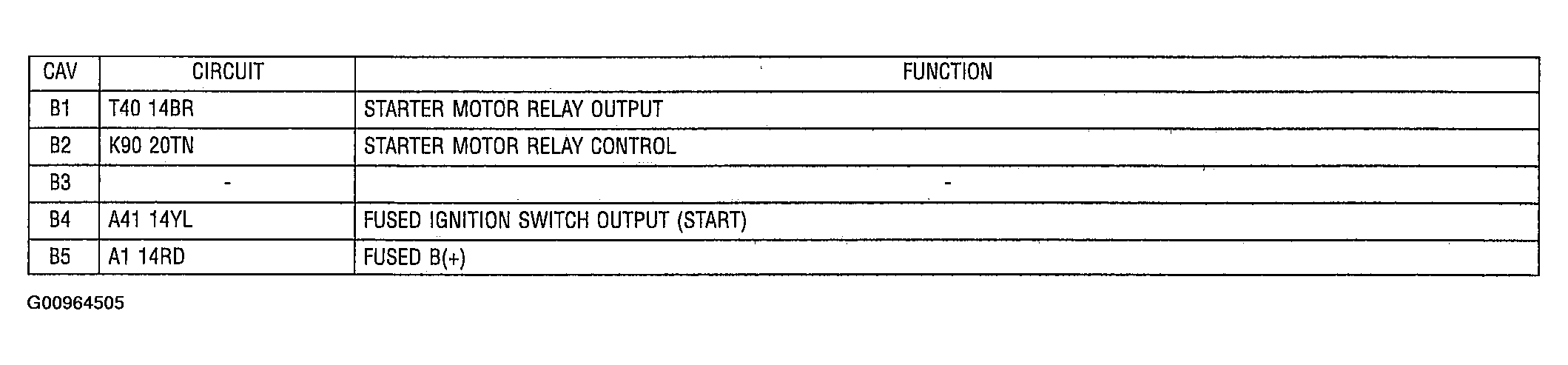

Fig 37: Identifying Starter Motor Relay Pinouts
Courtesy of DAIMLERCHRYSLER CORP.

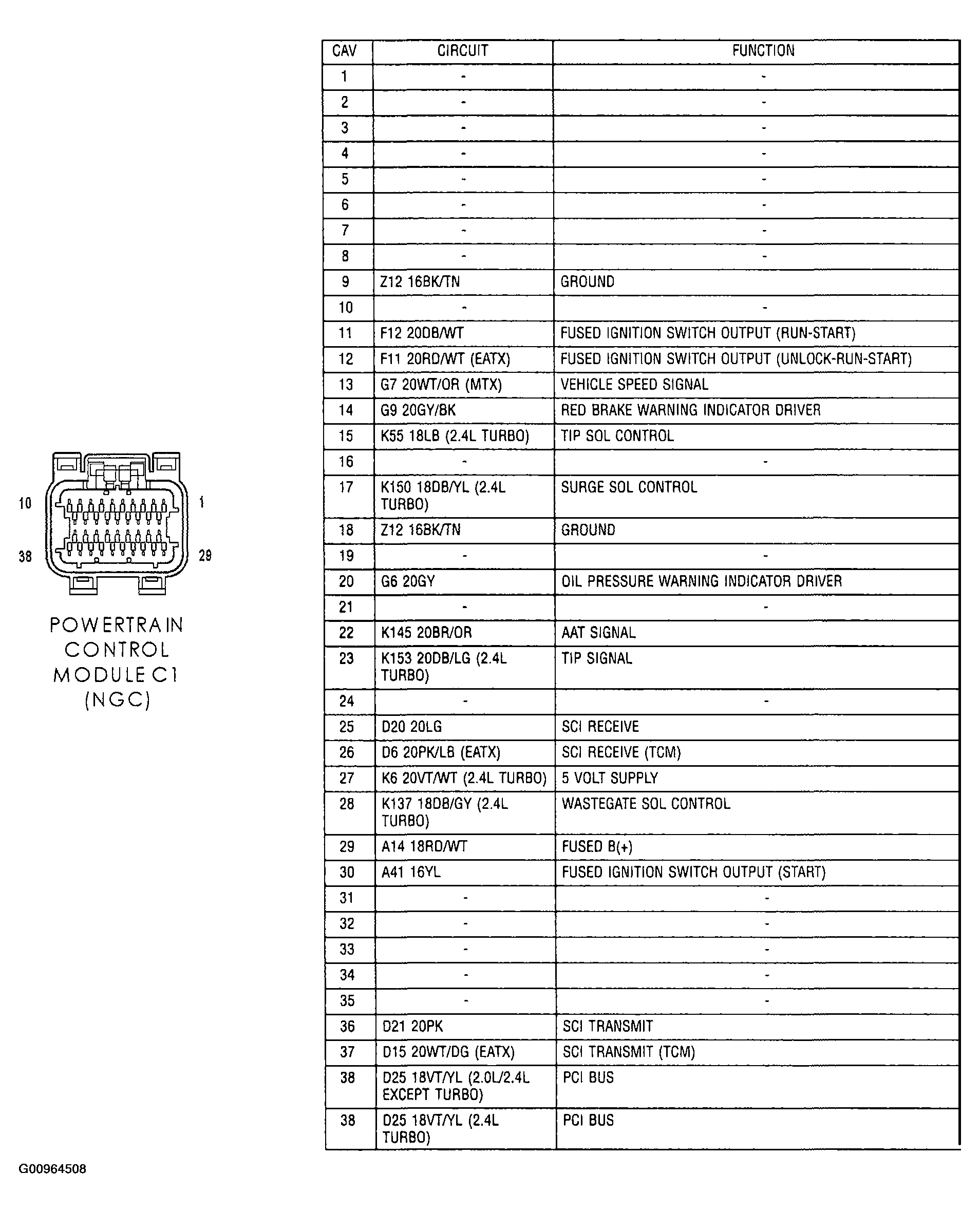

Fig 38: Identifying Powertrain Control Module C1 (NGC) - 38 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

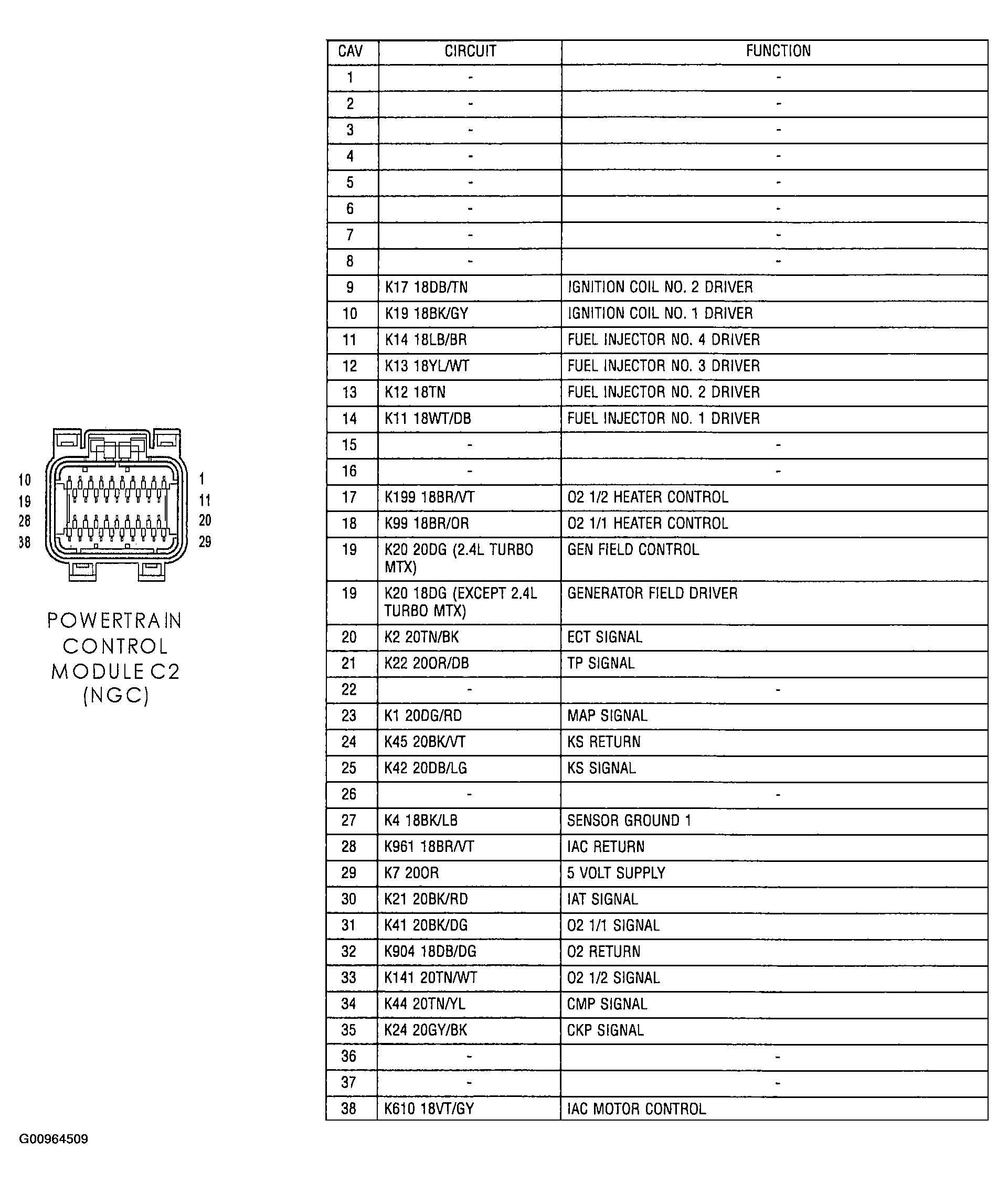

Fig 39: Identifying Powertrain Control Module C2 (NGC) - 38 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

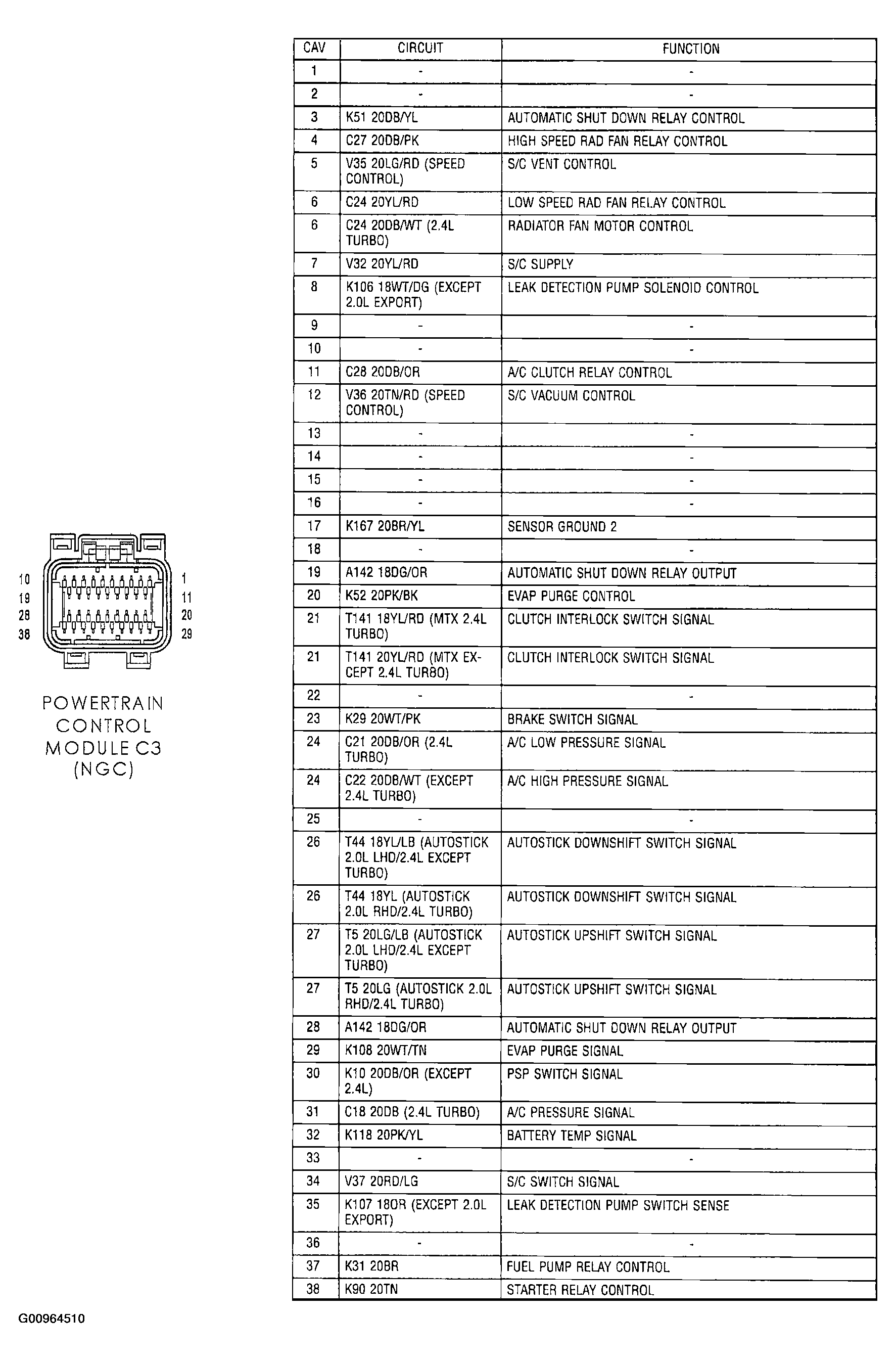

Fig 40: Identifying Powertrain Control Module C3 (NGC) - 38 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

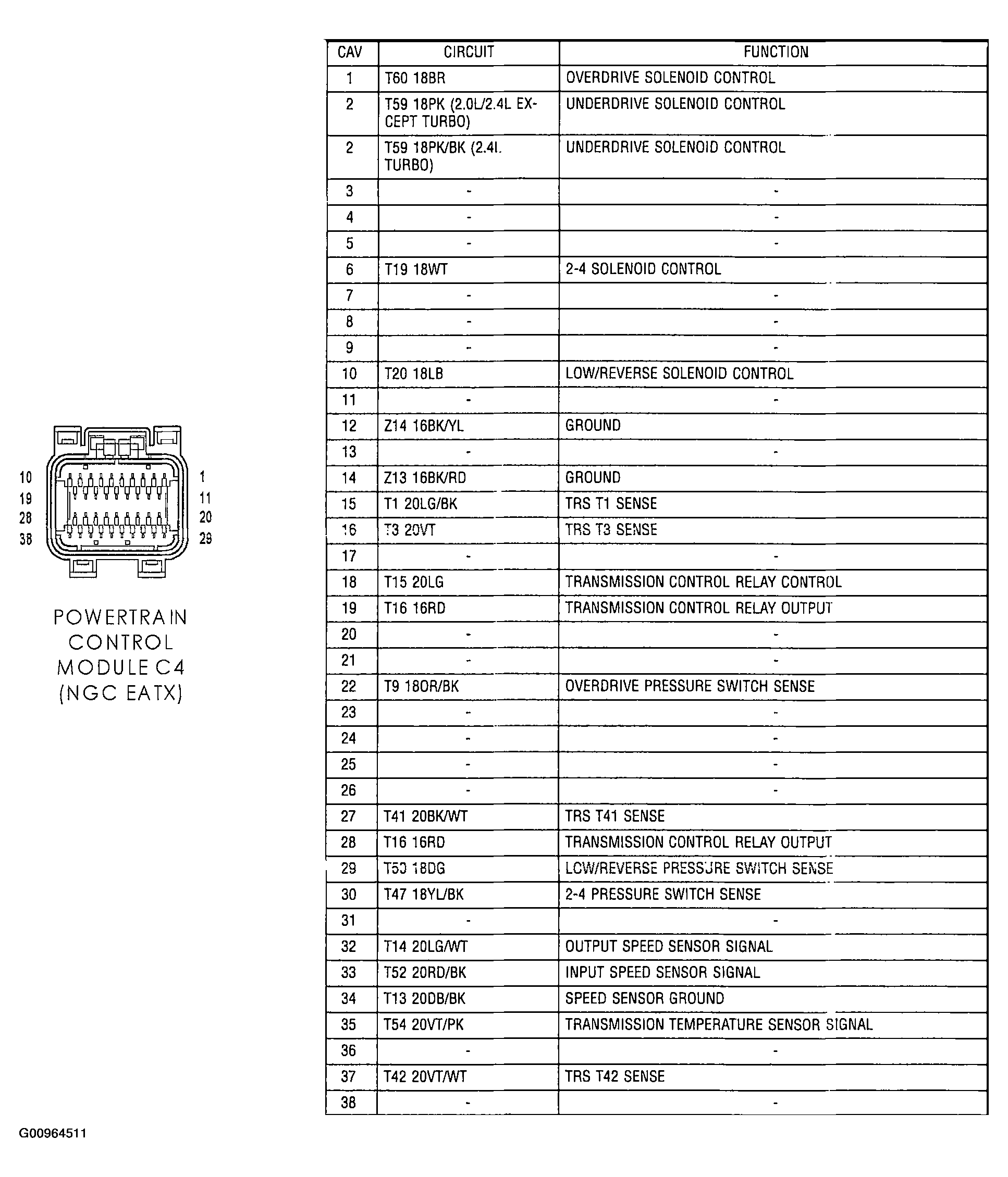

Fig 41: Identifying Powertrain Control Module C4 (NGC A/T) - 38 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

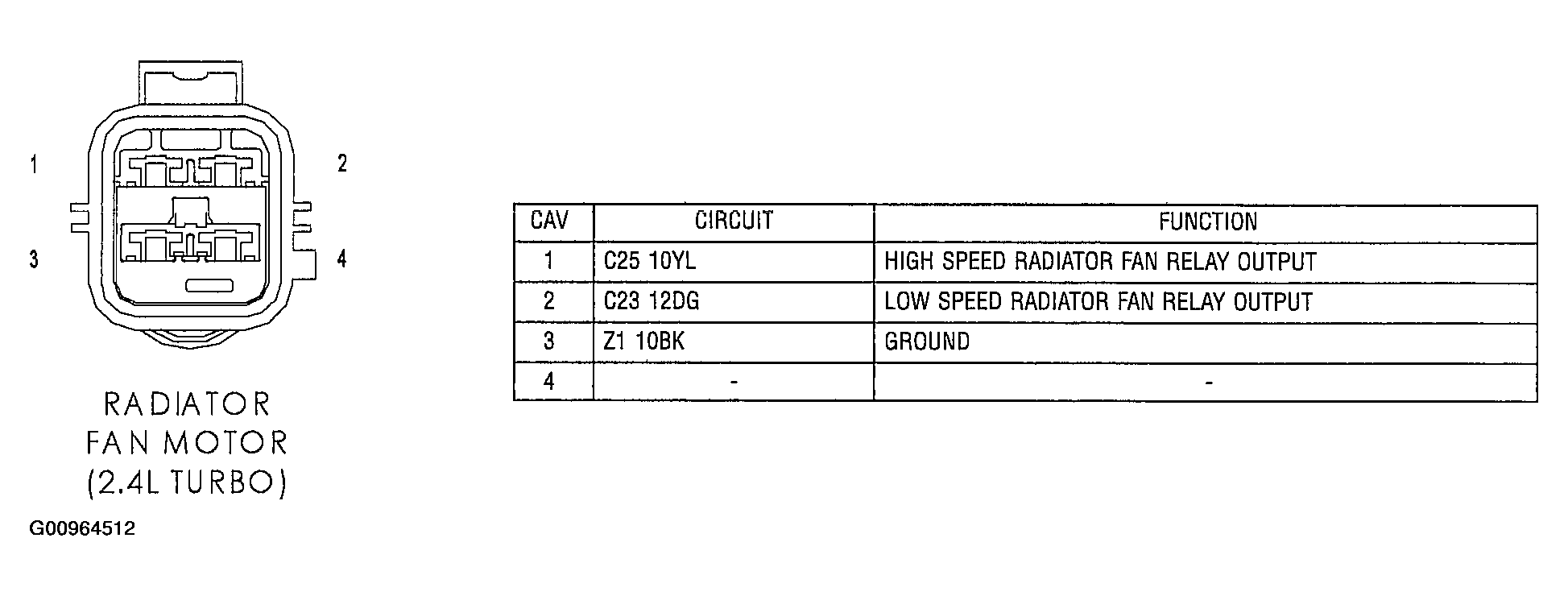

Fig 42: Identifying Radiator Fan Motor (Turbo) - 4 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

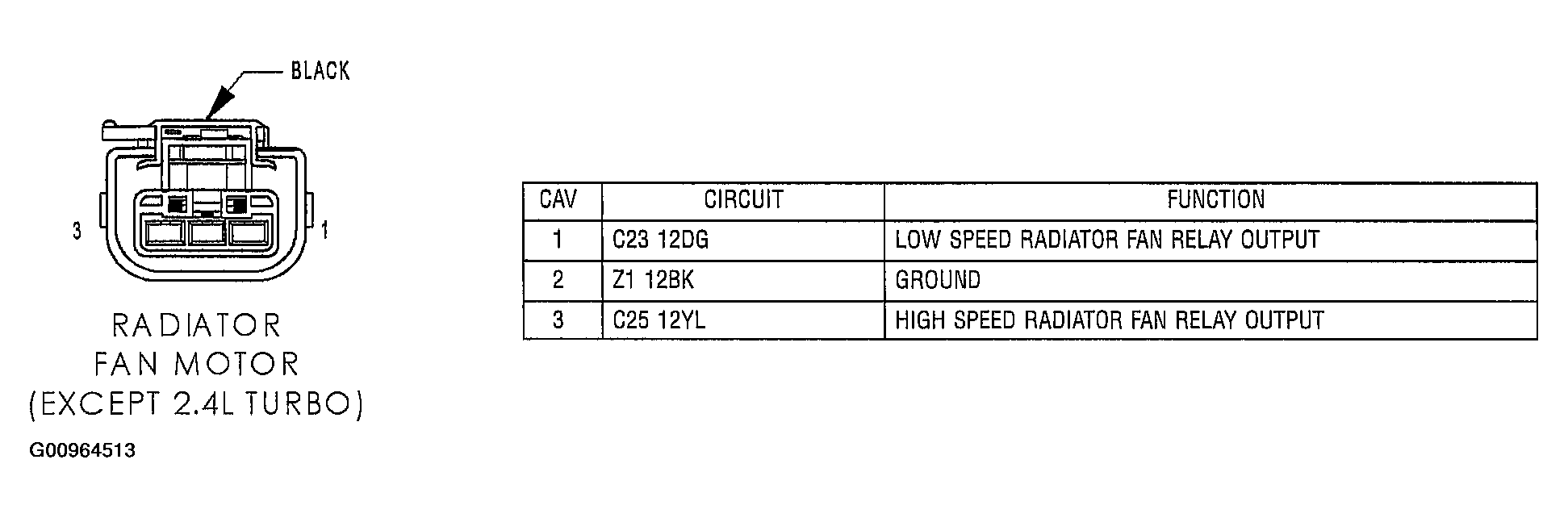

Fig 43: Identifying Radiator Fan Motor (Except Turbo) - Black 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

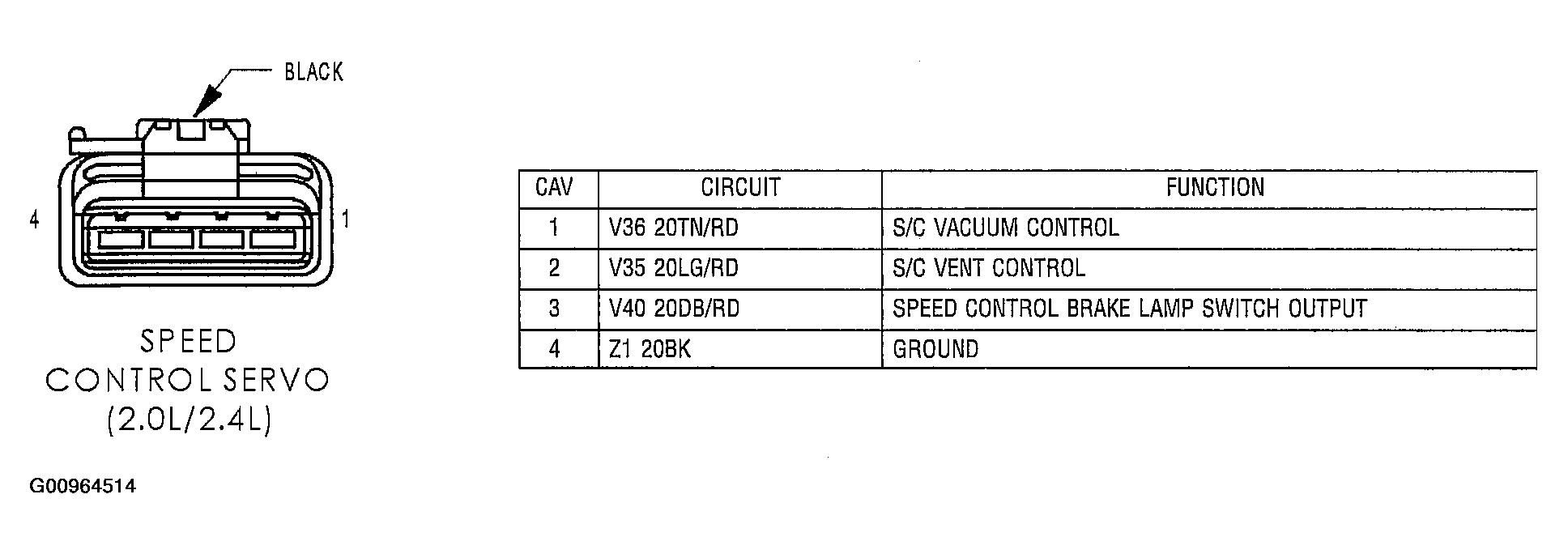

Fig 44: Identifying Speed Control Servo - Black 4 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

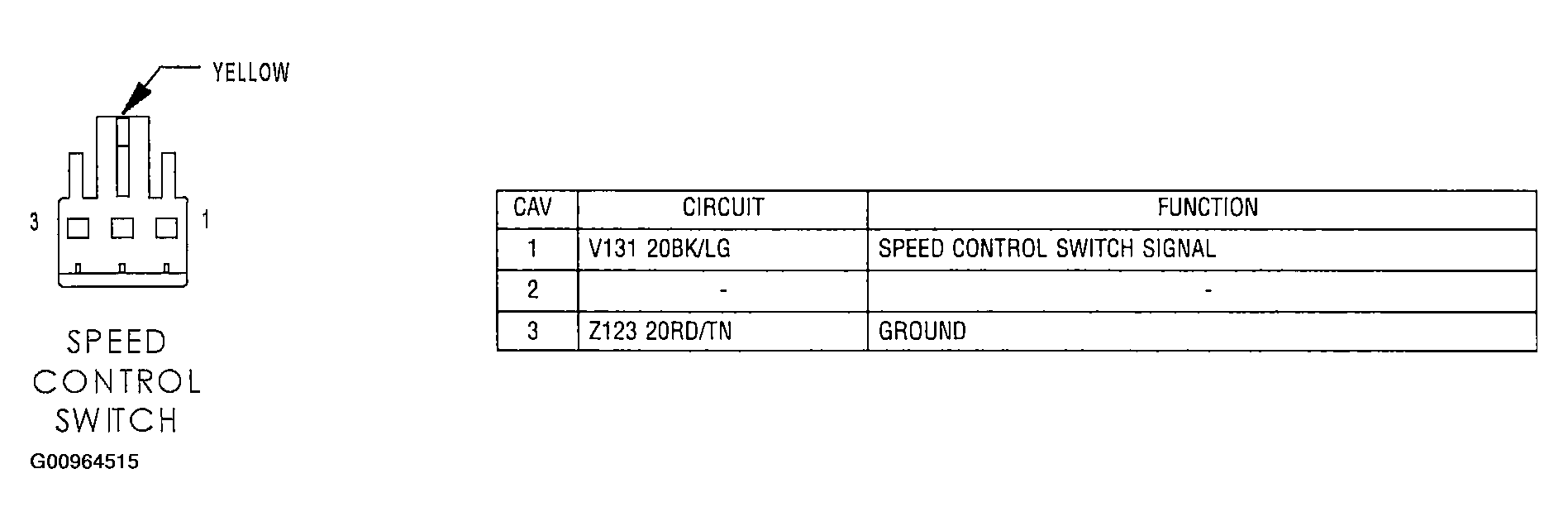

Fig 45: Identifying Speed Control Switch - Yellow 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

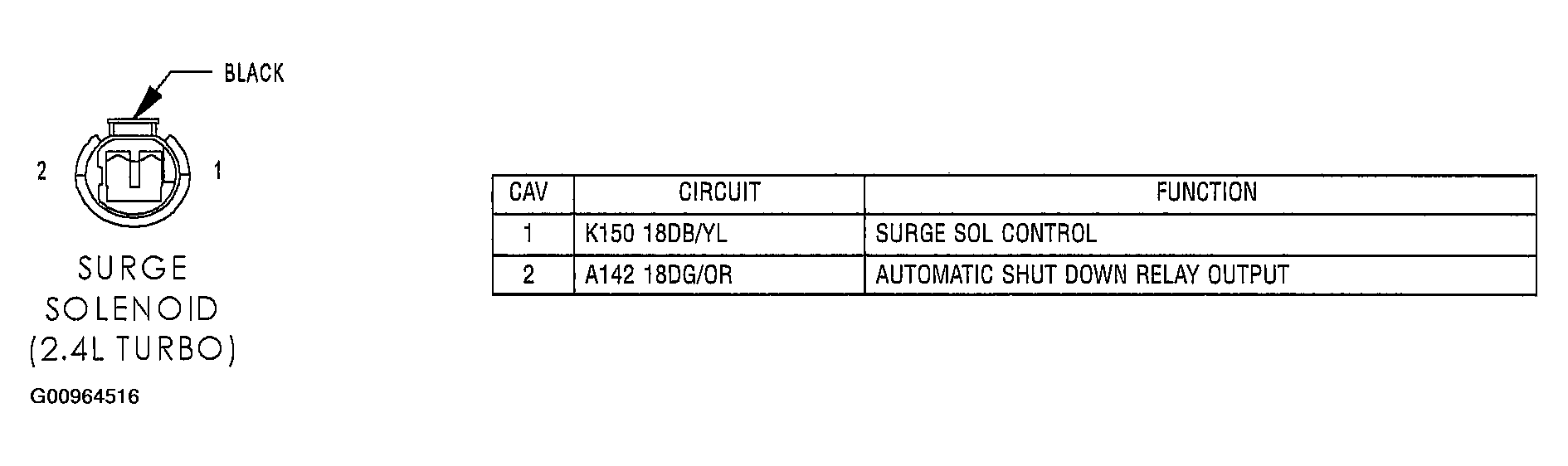

Fig 46: Identifying Surge Solenoid (Turbo) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

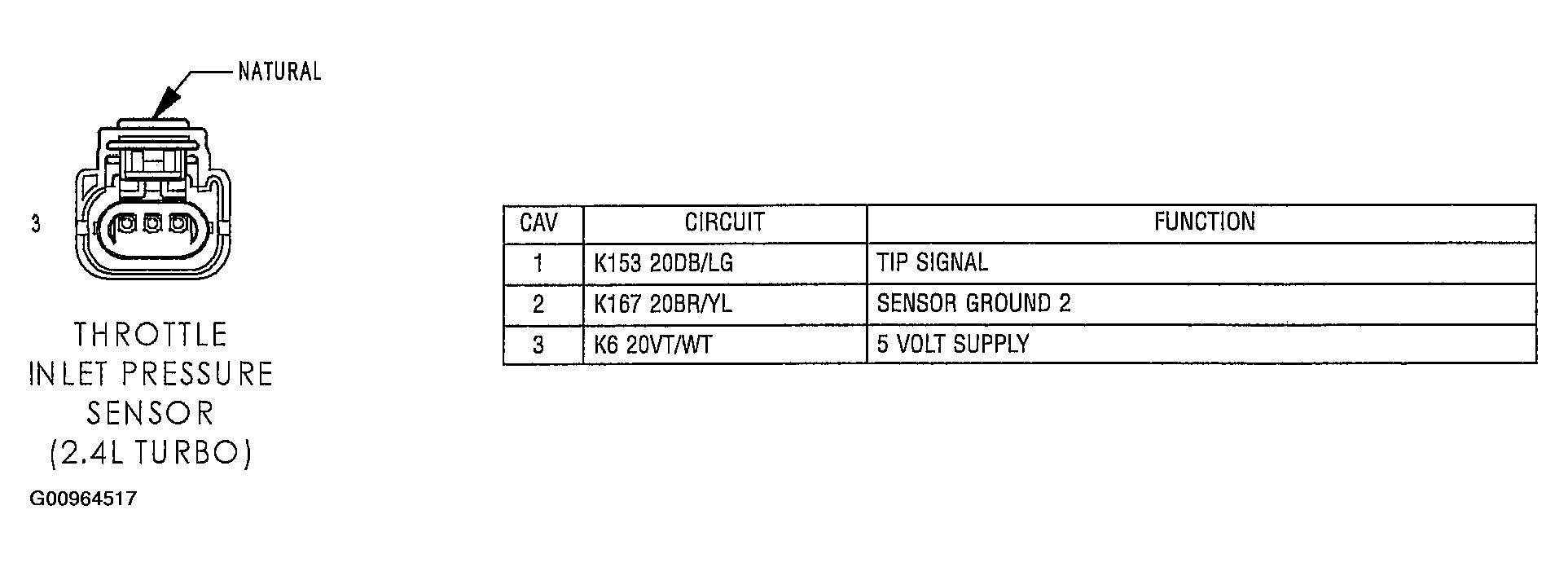

Fig 47: Identifying Throttle Inlet Pressure Sensor (Turbo) - Natural 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

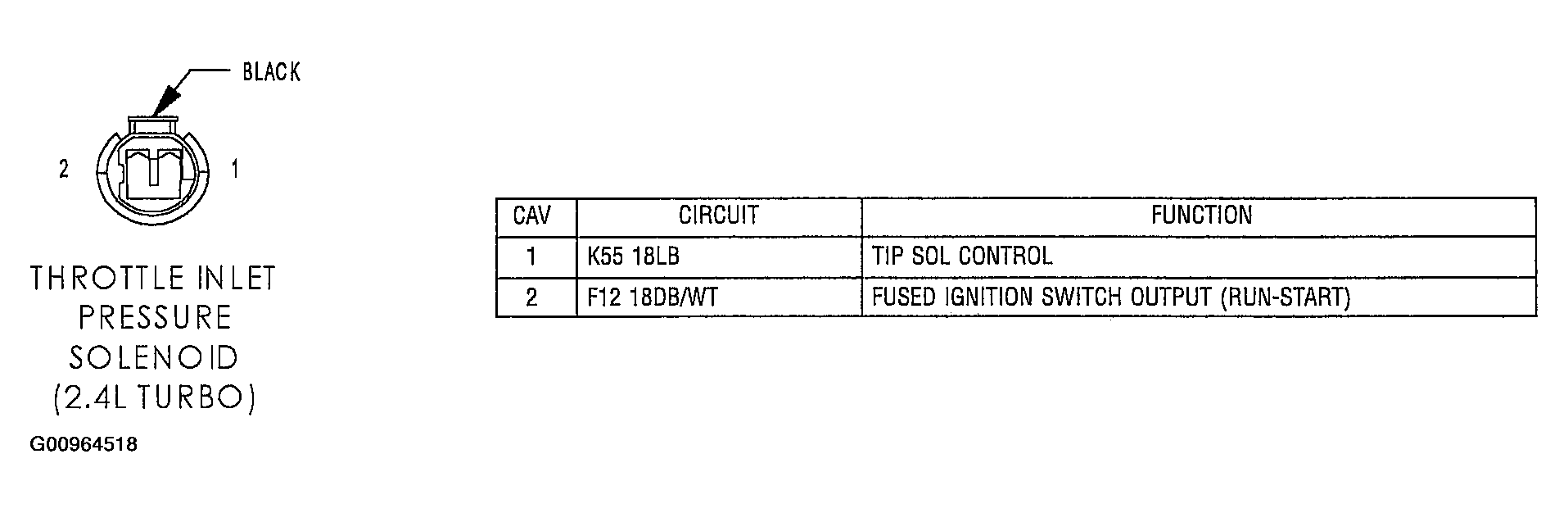

Fig 48: Identifying Throttle Inlet Pressure Solenoid (Turbo) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

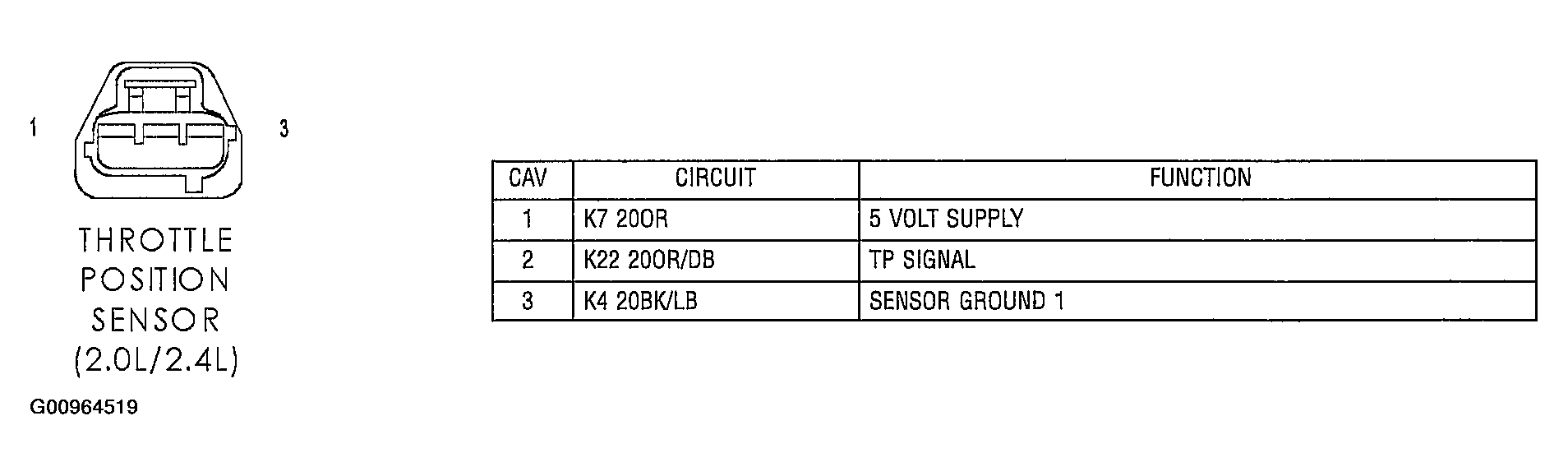

Fig 49: Identifying Throttle Position Sensor - 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

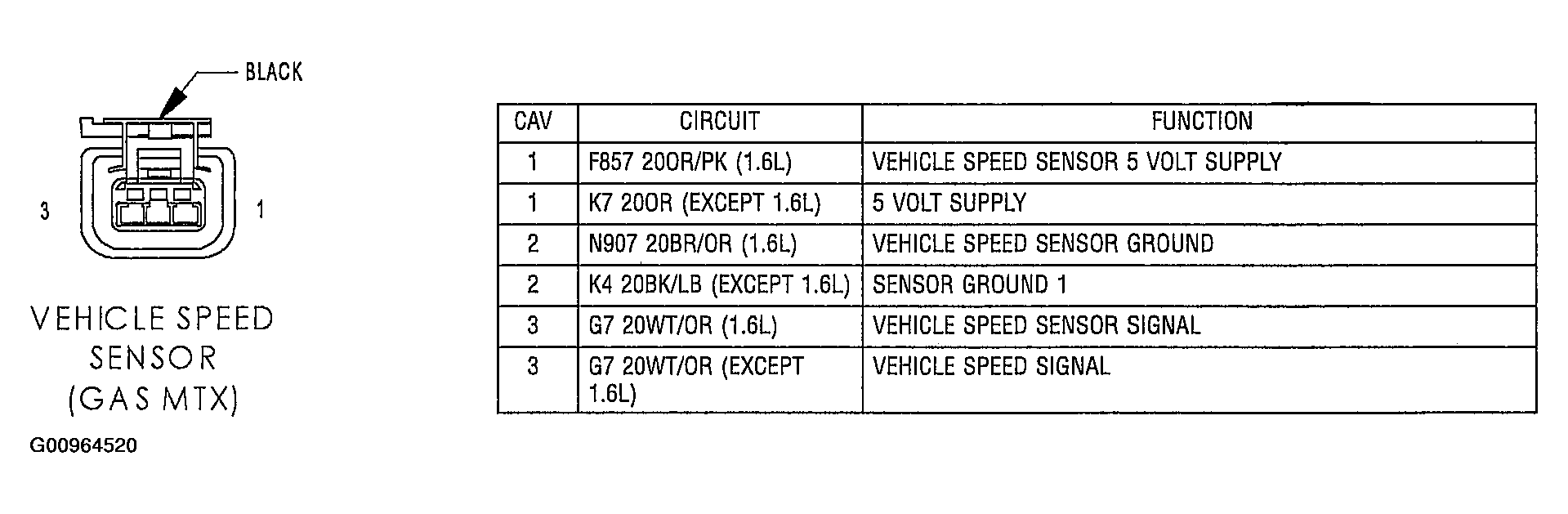

Fig 50: Identifying Vehicle Speed Sensor (Gas M/T) - Black 3 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.

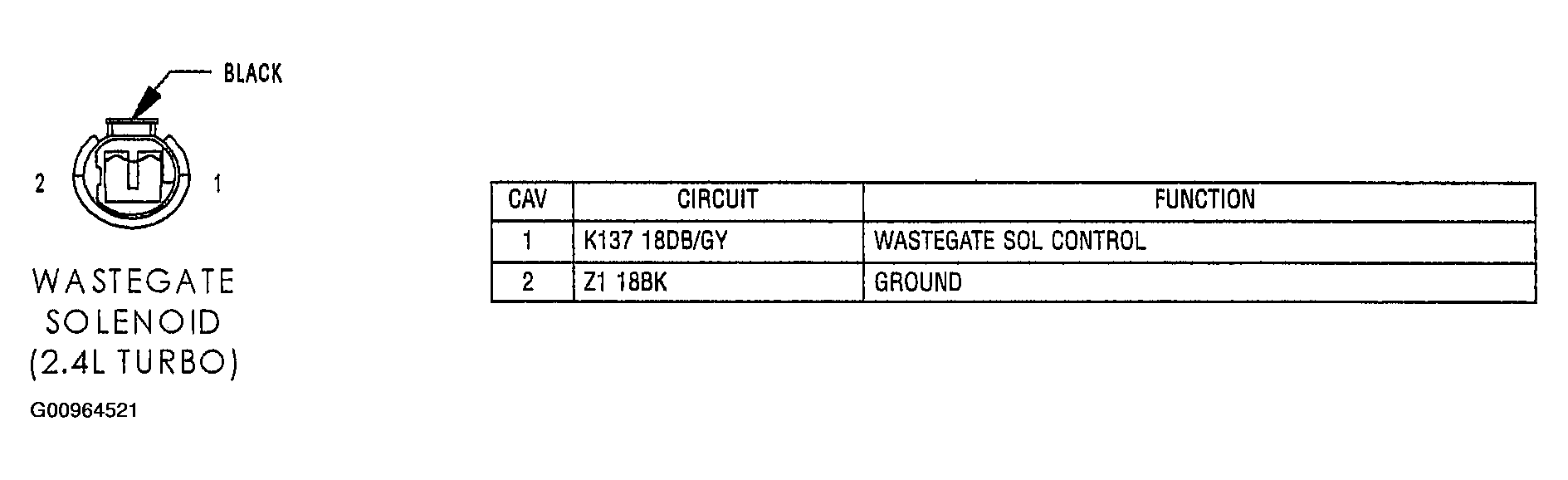

Fig 51: Identifying Wastegate Solenoid (Turbo) - Black 2 Way Connector
Courtesy of DAIMLERCHRYSLER CORP.
