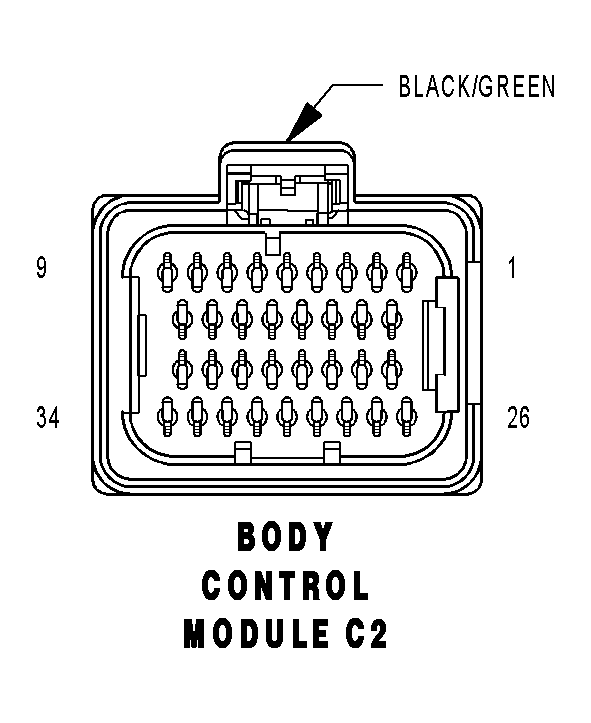

Body Control Module Connector End View (C2)
BODY CONTROL MODULE C2 - BLACK/GREEN 34 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | L61 18LG/WT | LEFT FRONT TURN SIGNAL LAMP DRIVER |
| 2 | L63 18DG/WT | LEFT REAR TURN SIGNAL LAMP DRIVER |
| 3 | L60 18WT/TN | RIGHT FRONT TURN SIGNAL LAMP DRIVER |
| 4 | L62 18WT/DB | RIGHT REAR TURN SIGNAL LAMP DRIVER |
| 5 | F20 20PK/GY | IGNITION SWITCH OUTPUT (RUN-START) |
| 6 | - | - |
| 7 | - | - |
| 8 | G77 20VT/GY | LEFT REAR DOOR AJAR SWITCH SENSE |
| 9 | - | - |
| 10 | W13 18BR/WT | REAR WIPER MOTOR CONTROL |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | A114 20GY/RD | FUSED B(+) |
| 19 | Z10 18BK/TN | GROUND |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | M22 18YL/OR | COURTESY LAMPS DRIVER |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | P30 20TN/DG | LIFTGATE HANDLE SWITCH SENSE |
| 31 | - | - |
| 32 | L1 18WT/LG | BACK-UP LAMP DRIVER |
| 33 | - | - |
| 34 | - | - |
