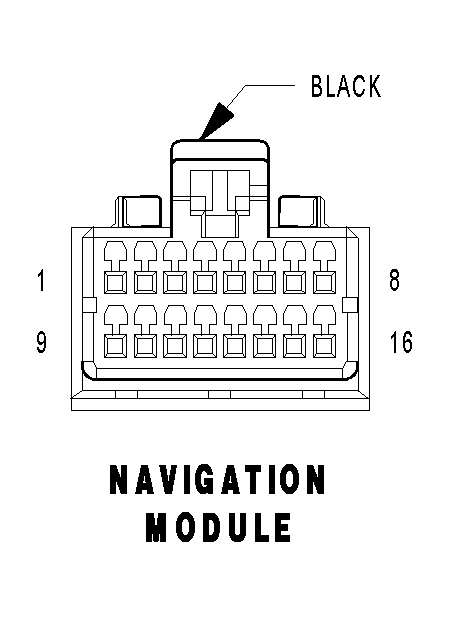

Navigation Module Connector End View
NAVIGATION MODULE - BLACK 16 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | A114 20GY/RD | FUSED B(+) |
| 2 | F316 20PK/OR | FUSED ACCESSORY RELAY OUTPUT |
| 3 | Z495 18BK/GY | GROUND |
| 4 | X400 20GY/WT | NAVIGATION AUDIO (+) |
| 5 | G591 22 | SHIELD |
| 6 | G400 20VT/LB | RED SIGNAL |
| 7 | G420 20VT/BR | GREEN SIGNAL |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | X940 20GY/LB | NAVIGATION AUDIO (-) |
| 13 | - | - |
| 14 | G430 20VT/GY | SCREEN SYNCHRONIZE |
| 15 | G410 20VT/LG | BLUE SIGNAL |
| 16 | D25 20WT/VT | PCI BUS |
