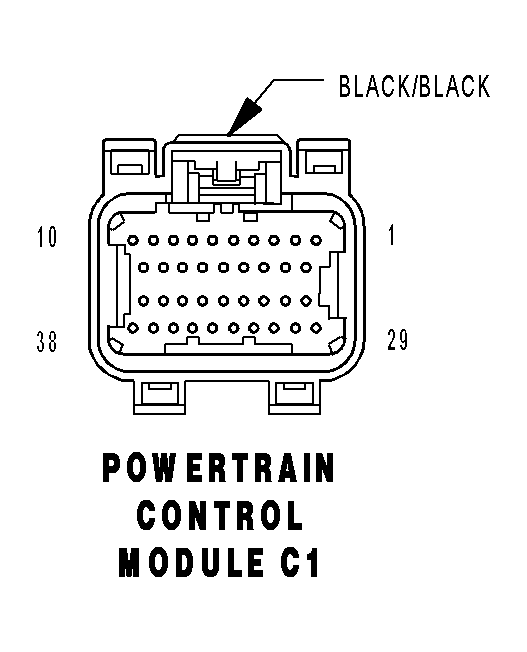

Powertrain Control Module Connector End View (C1)
POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | Z130 16BK/BR | GROUND |
| 10 | - | - |
| 11 | F202 20PK/GY | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 12 | F1 20PK/WT | IGNITION UNLOCK-RUN-START |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | K236 16DB/LG | SRV SOL CONTROL |
| 17 | - | - |
| 18 | Z131 16BK/DG | GROUND |
| 19 | - | - |
| 20 | G6 16VT/GY | OIL PRESSURE SIGNAL |
| 21 | - | - |
| 22 | G31 20OR/VT | AAT SIGNAL |
| 23 | - | - |
| 24 | - | - |
| 25 | D20 20WT/LG | SCI RECEIVE (PCM) |
| 26 | D123 20WT/BR | FLASH PROGRAM ENABLE |
| 27 | - | - |
| 28 | - | - |
| 29 | A109 18OR/RD | FUSED B(+) |
| 30 | T751 20YL | IGNITION SWITCH OUTPUT (START) |
| 31 | K141 20DB/YL | O2 1/2 SIGNAL |
| 32 | K904 20DB/DG | O2 RETURN (DOWN) |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | D21 20WT/GY | SCI TRANSMIT (PCM) |
| 37 | D15 20BR/WT | SCI TRANSMIT (TCM) |
| 38 | D25 20WT/VT | PCI BUS |
