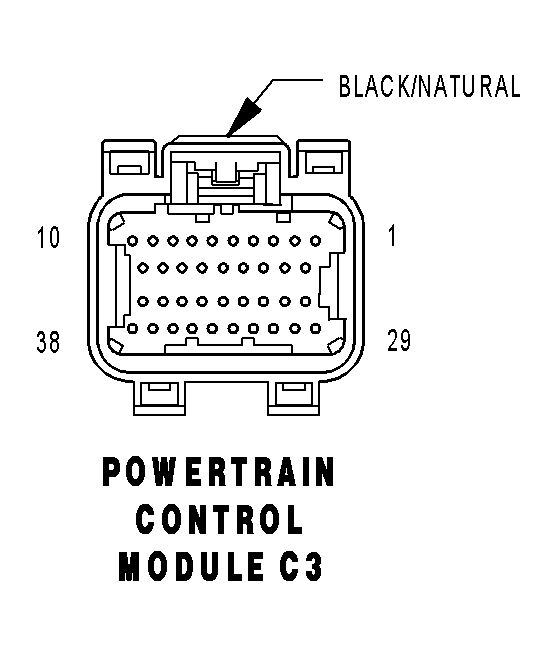

Powertrain Control Module Connector End View (C3)
POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | K51 18BR/GY | AUTOMATIC SHUT DOWN RELAY CONTROL |
| 4 | - | - |
| 5 | V35 20VT/OR | S/C VENT CONTROL |
| 6 | K173 20BR/VT | RAD FAN RELAY CONTROL |
| 7 | V32 20VT/YL | S/C SUPPLY |
| 8 | K106 20VT/LB | NVLD SOL CONTROL |
| 9 | K299 18BR/OR | O2 1/2 HEATER CONTROL |
| 10 | - | - |
| 11 | C13 20LB/OR | A/C CLUTCH RELAY CONTROL |
| 12 | V36 20YL/VT | S/C VACUUM CONTROL |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | K342 16BR/WT | AUTOMATIC SHUT DOWN RELAY OUTPUT |
| 20 | K52 20DB/WT | EVAP PURGE CONTROL |
| 21 | - | - |
| 22 | - | - |
| 23 | B29 20DG/WT | BRAKE SWITCH SIGNAL |
| 24 | - | - |
| 25 | - | - |
| 26 | T44 20YL/DG | AUTOSTICK DOWNSHIFT SWITCH SIGNAL |
| 27 | T5 20DG/YL | AUTOSTICK UPSHIFT SWITCH SIGNAL |
| 28 | K342 16BR/WT | AUTOMATIC SHUT DOWN RELAY OUTPUT |
| 29 | K70 20DB/BR | EVAP PURGE RETURN |
| 30 | - | - |
| 31 | C18 20LB/BR | A/C PRESSURE TRANSDUCER SIGNAL |
| 32 | K91 20DB/YL | BATTERY TEMP SIGNAL |
| 33 | - | - |
| 34 | V37 20VT | S/C SWITCH SIGNAL |
| 35 | K107 20VT/WT | NVLD SWITCH SIGNAL |
| 36 | - | - |
| 37 | K31 20BR | FUEL PUMP RELAY CONTROL |
| 38 | T752 20DG/OR | STARTER RELAY CONTROL |
