Fuel Pump Module Connector End View
Fuel Pump Module Connector End View

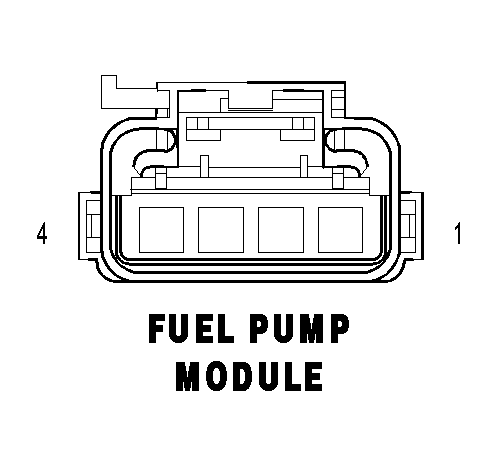

FUEL PUMP MODULE - 4 WAY
Courtesy of DAIMLERCHRYSLER CORP.
CAV
CIRCUIT
FUNCTION
1
Z211 12BK
GROUND
2
Z211 18BK
GROUND
3
G4 18DB
FUEL LEVEL SENSOR SIGNAL
4
A141 14RD
FUEL PUMP RELAY OUTPUT
