Powertrain Control Module Connector End View (C2)

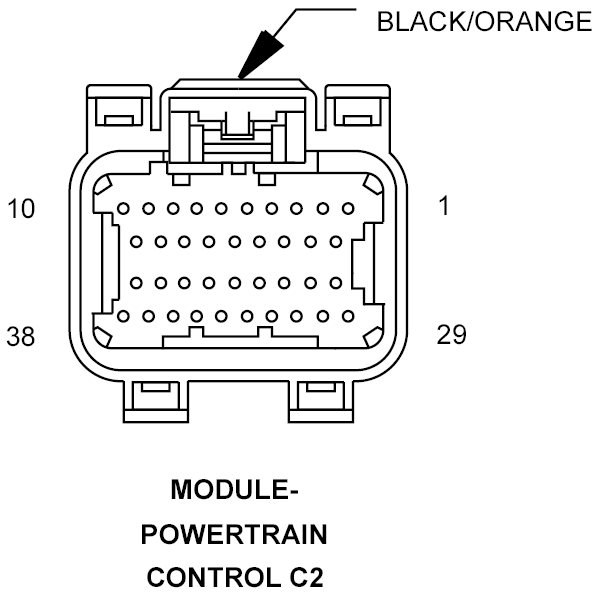

MODULE-POWERTRAIN CONTROL C2 - BLACK/ORANGE 38-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | K10 18DB/OR | COIL 6 CONTROL (4.0L) |
| 2 | K16 18DB/YL | COIL 5 CONTROL (4.0L) |
| 3 | K15 18DB/GY | COIL 4 CONTROL (4.0L) |
| 4 | K58 16BR/VT | INJECTOR 6 CONTROL |
| 5 | K38 16BR/OR | INJECTOR 5 CONTROL |
| 6 | K124 18DB/GY | ETC MOTOR (+) |
| 7 | K18 16DB/OR | COIL 3 CONTROL (3.8L) |
| 7 | K18 18DB/OR | COIL 3 CONTROL (4.0L) |
| 8 | K35 18DB/VT | EGR CONTROL |
| 9 | K17 16DB/TN | COIL 2 CONTROL (3.8L) |
| 9 | K17 18DB/TN | COIL 2 CONTROL (4.0L) |
| 10 | K19 16DB/DG | COIL 1 CONTROL (3.8L) |
| 10 | K19 18DB/DG | COIL 1 CONTROL (4.0L) |
| 11 | K14 16BR/TN | INJECTOR 4 CONTROL |
| 12 | K13 16BR/LB | INJECTOR 3 CONTROL |
| 13 | K12 16BR/DB | INJECTOR 2 CONTROL |
| 14 | K11 16BR/YL | INJECTOR 1 CONTROL |
| 15 | K922 20BR/DB | TP SENSOR GROUND |
| 16 | K136 18BR | MTV CONTROL (4.0L) |
| 17 | K199 18BR/VT | O2 2/1 HEATER CONTROL (4.0L) |
| 18 | K99 18BR/TN | O2 1/1 HEATER CONTROL |
| 19 | K20 18BR/GY | GEN FIELD CONTROL |
| 20 | K2 18VT/OR | ECT SIGNAL |
| 21 | K22 18BR/OR | TP SIGNAL 1 |
| 22 | K34 20DB/LG | EGR SIGNAL |
| 23 | K1 20VT/BR | MAP SIGNAL |
| 24 | K942 20BR/LG | KS RETURN |
| 25 | K42 20DB/OR | KS SIGNAL |
| 26 | - | - |
| 27 | K900 20DB/DG | SENSOR GROUND |
| 28 | K122 20BR/DG | TP SIGNAL 2 (3.8L) |
| 28 | K122 18BR/DG | TP SIGNAL 2 (4.0L) |
| 29 | F855 20PK/YL | 5 VOLT SUPPLY |
| 30 | K21 20BR/WT | IAT SIGNAL |
| 31 | K41 18DB/LB | O2 1/1 SIGNAL |
| 32 | K902 18BR/DG | O2 RETURN (UP) |
| 33 | K43 18DB/LG | O2 2/1 SIGNAL (4.0L) |
| 34 | K44 20DB/GY | CMP SIGNAL |
| 35 | K24 20BR/LB | CKP SIGNAL |
| 36 | - | - |
| 37 | - | - |
| 38 | K126 18DB/LG | ETC MOTOR (-) |
