Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

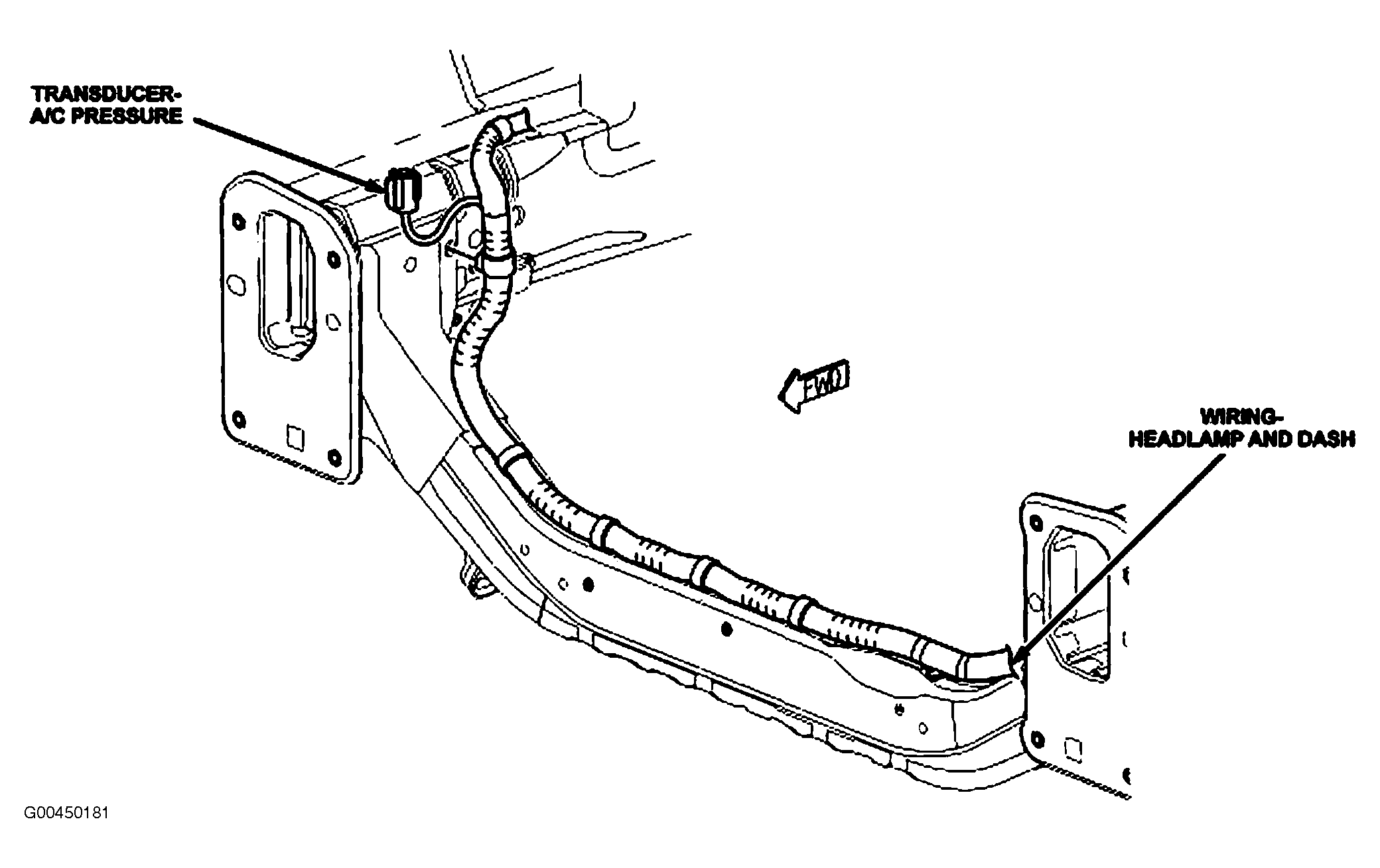

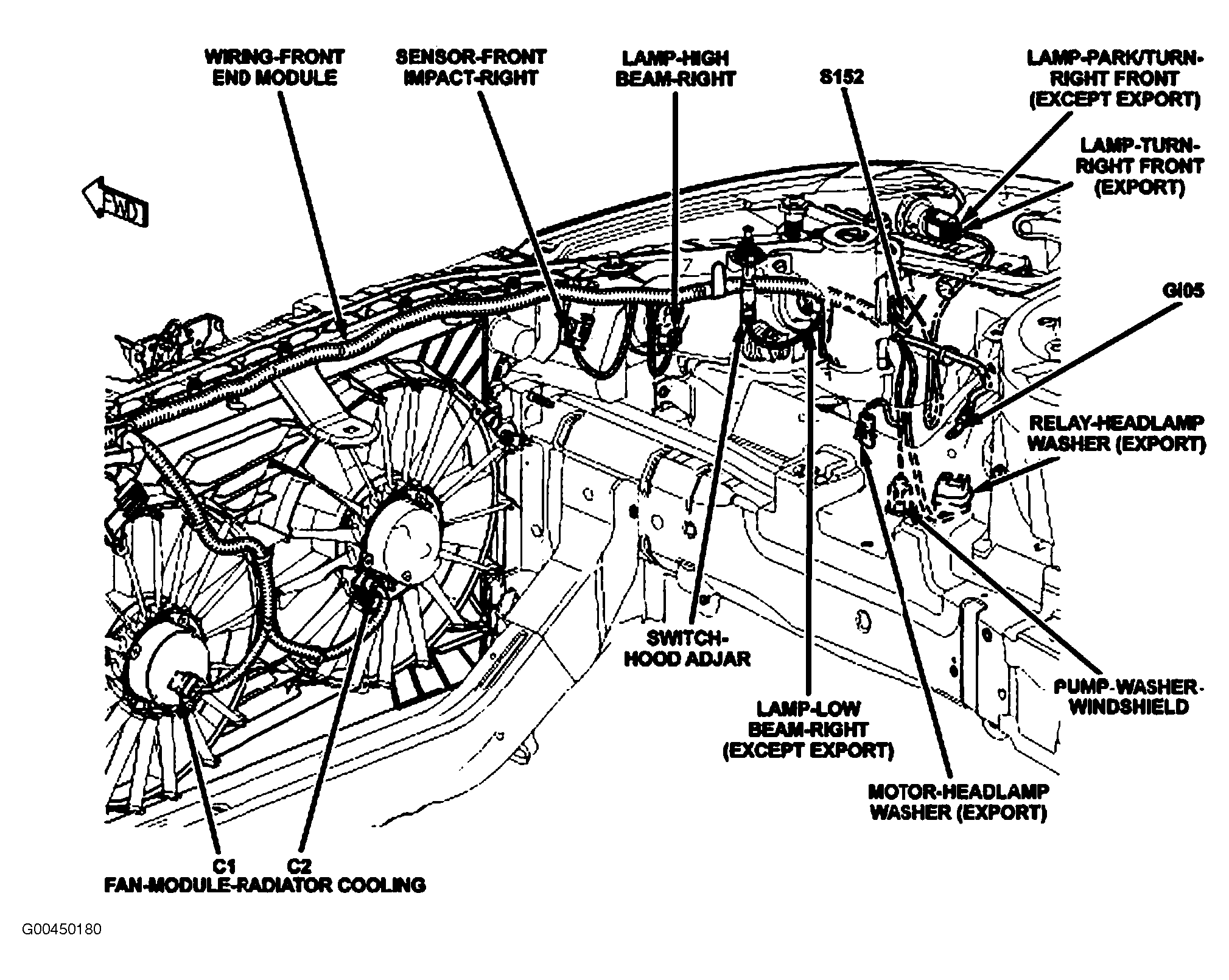

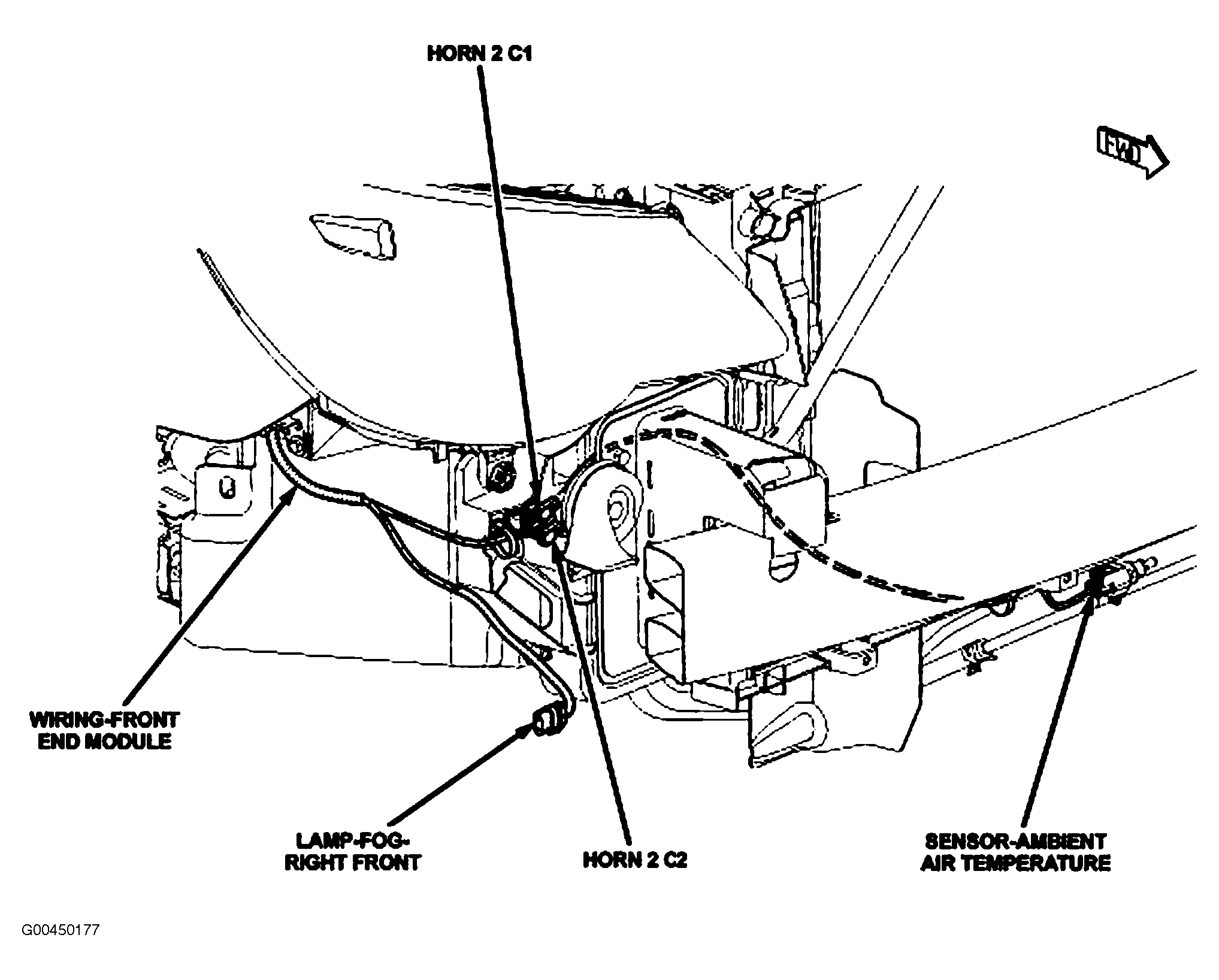

Fig 1: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

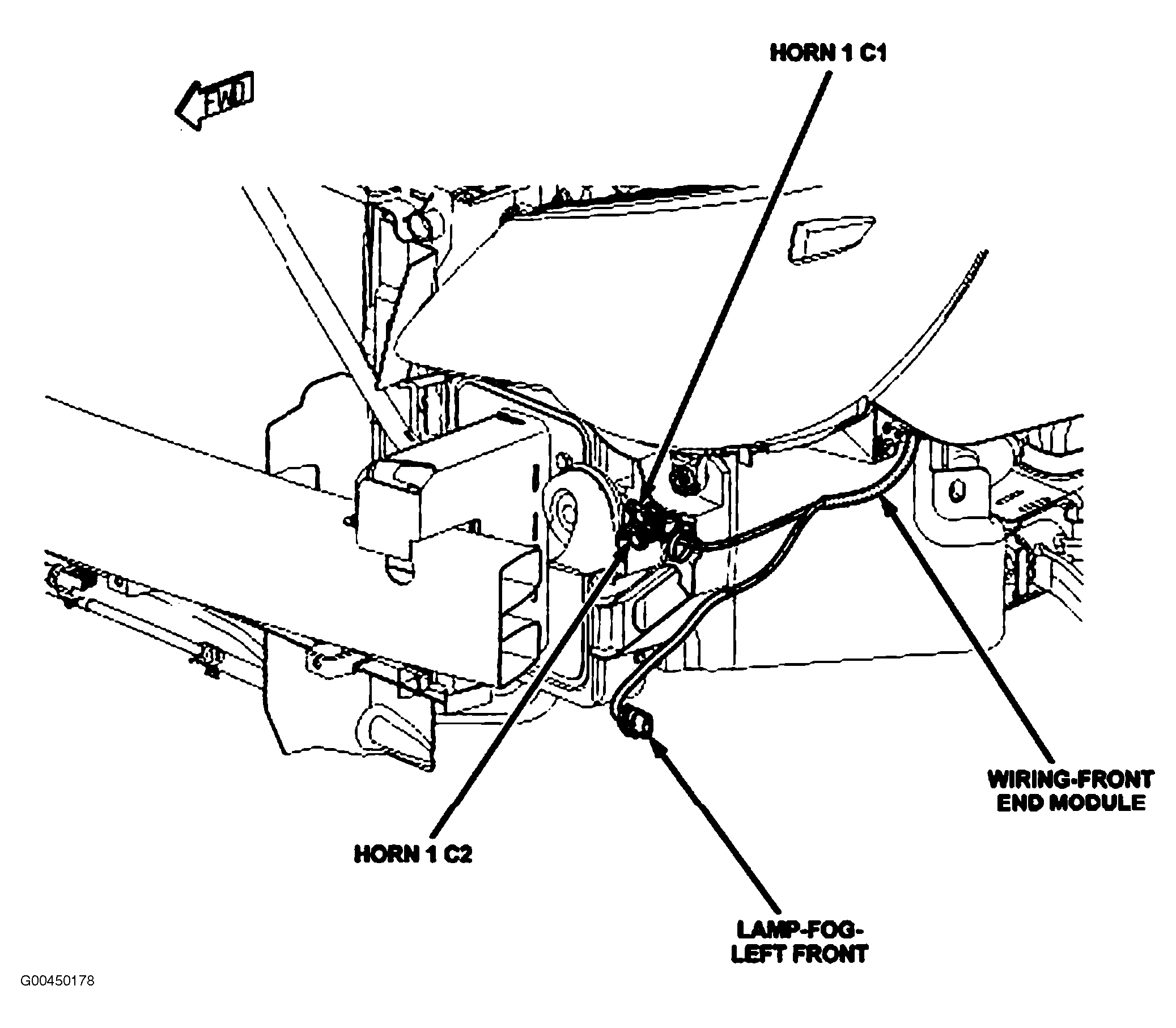

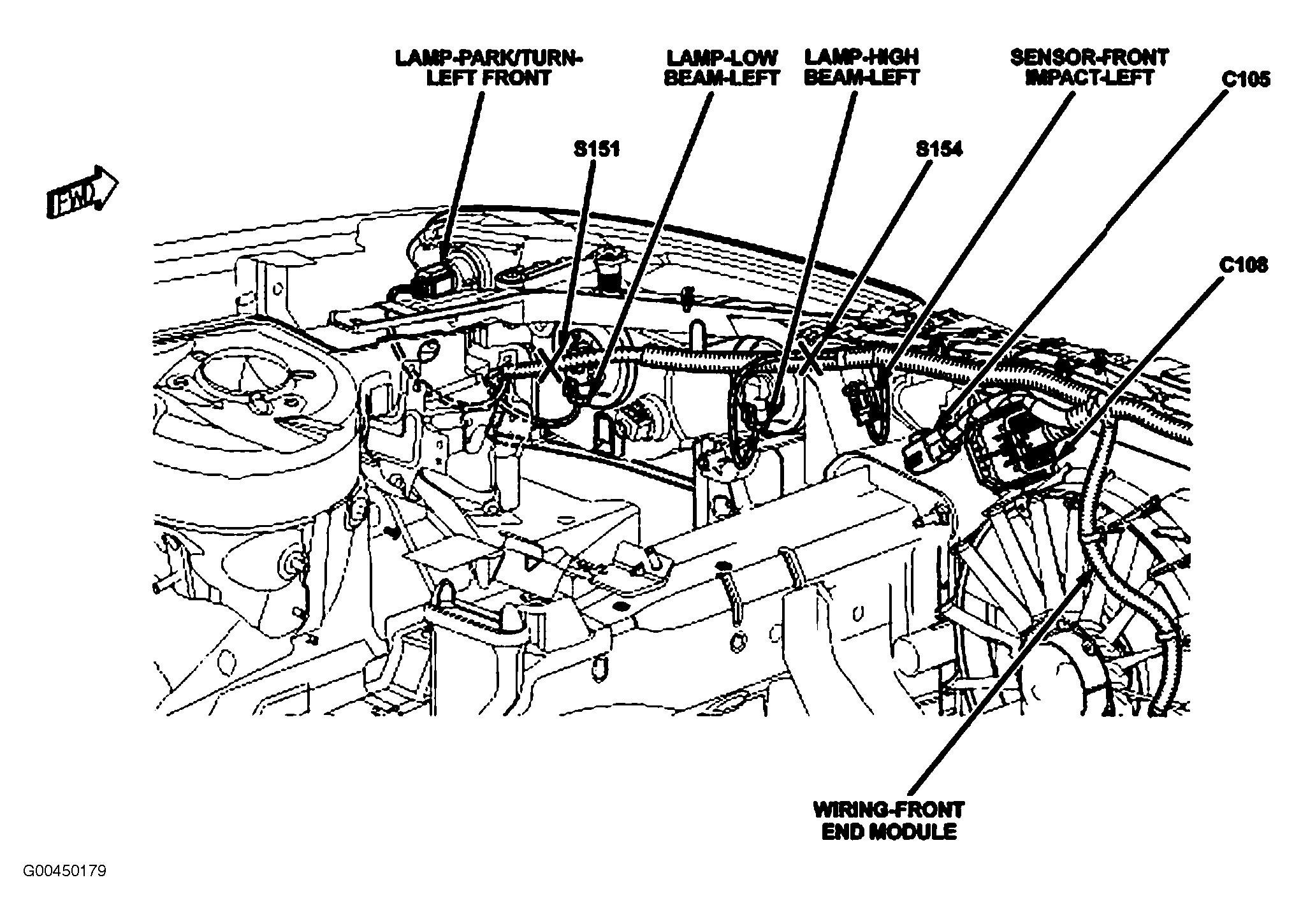

Fig 2: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 3: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

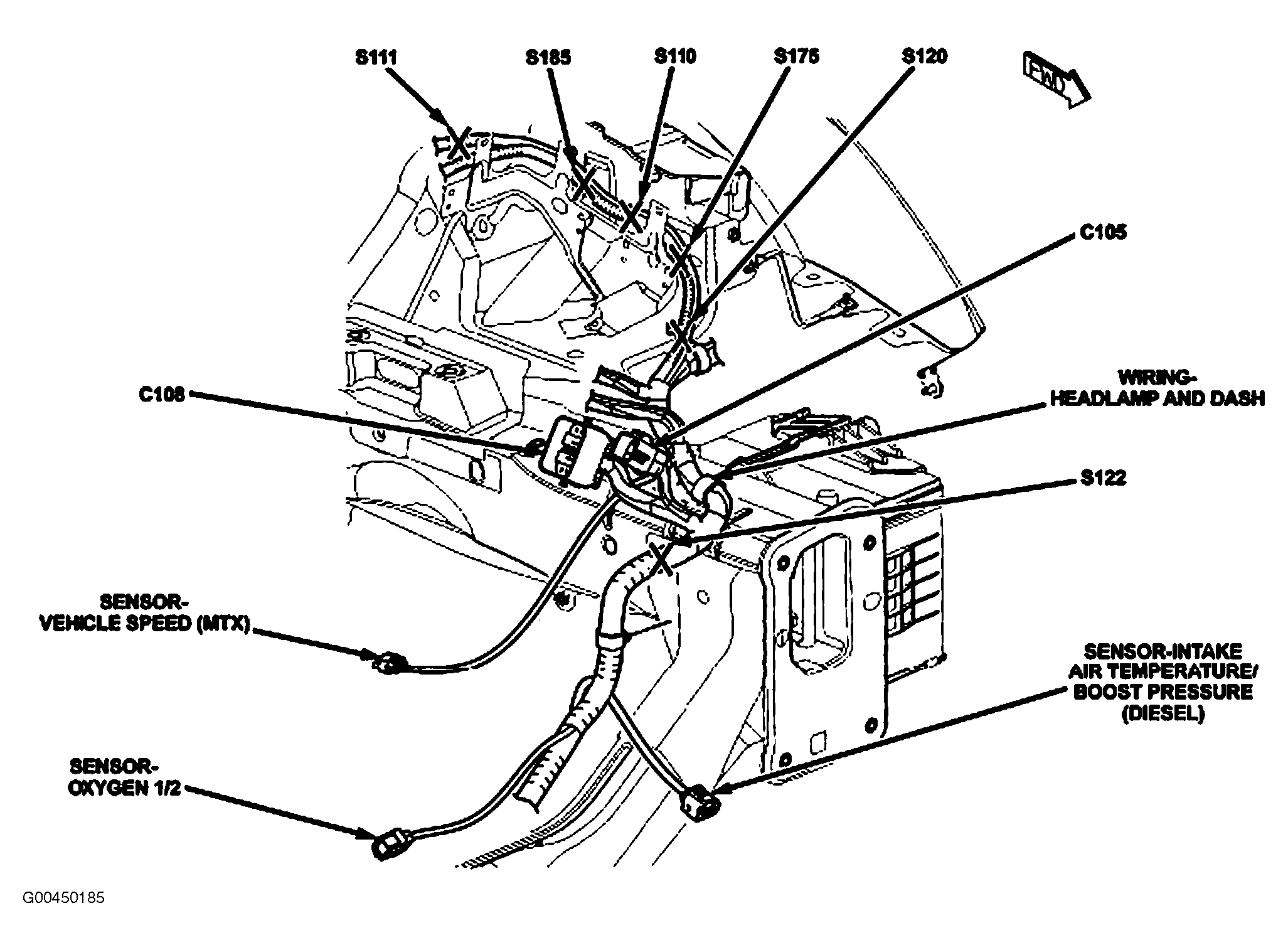

Fig 7: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

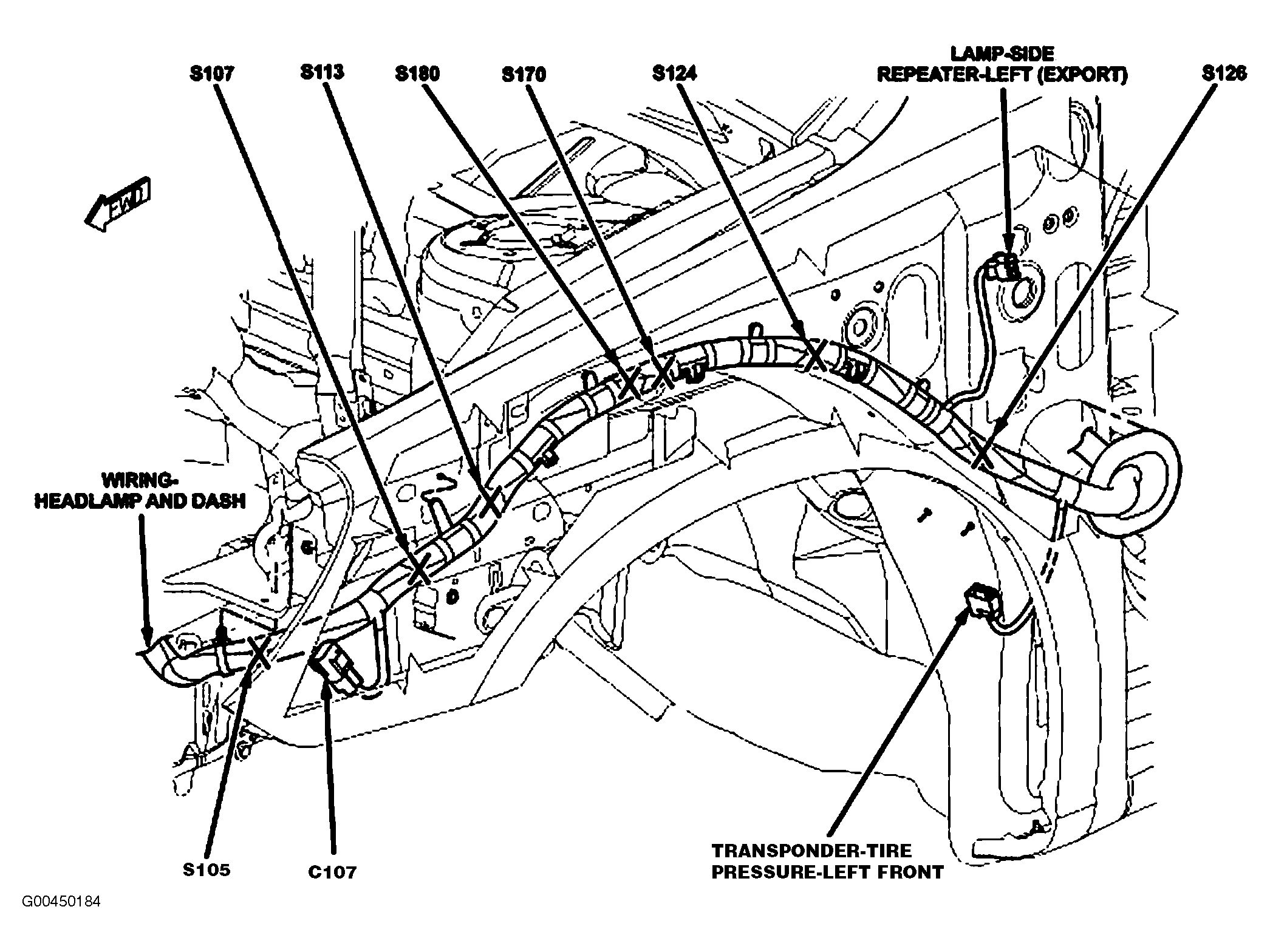

Fig 8: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

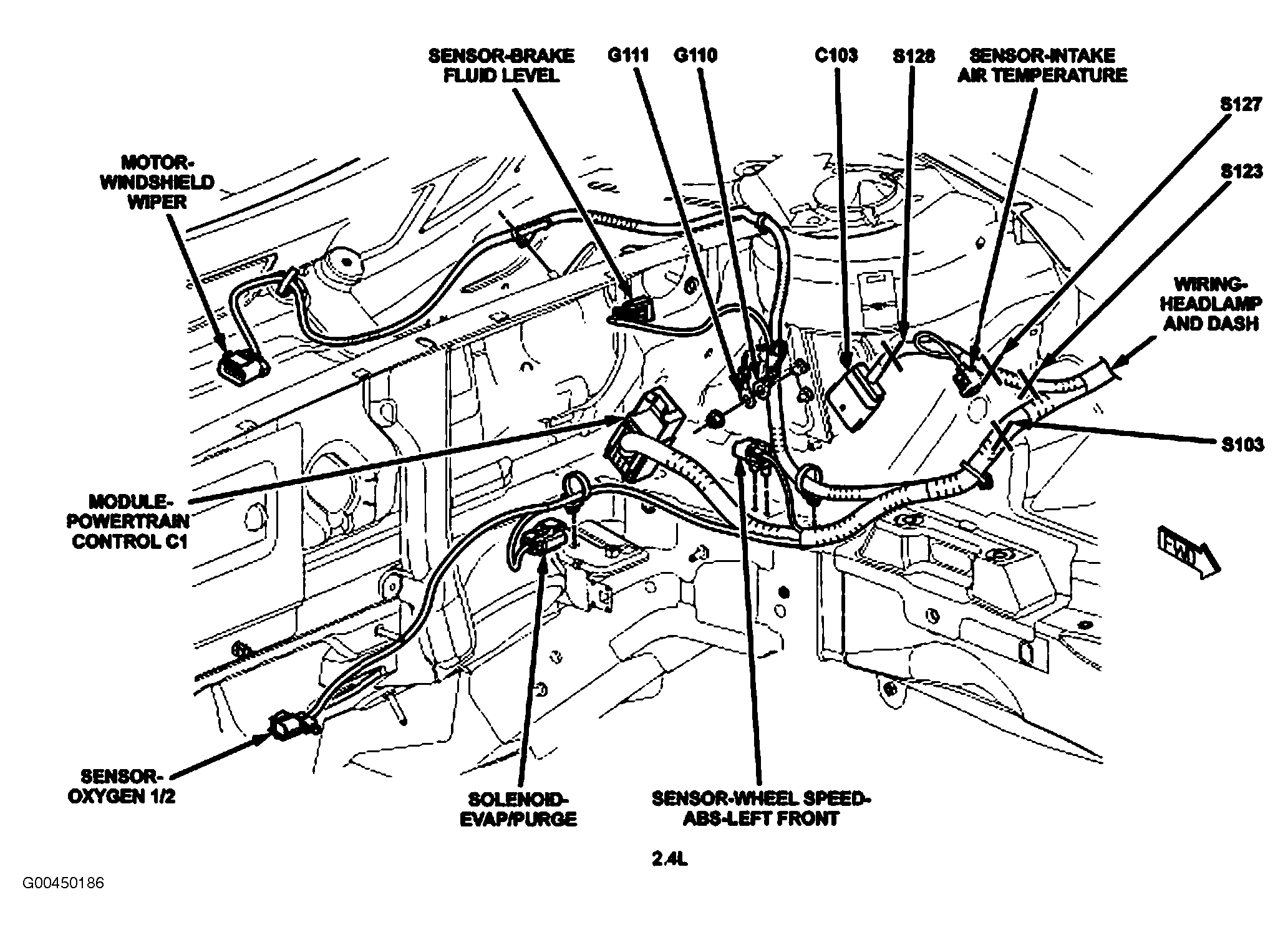

Fig 9: Left Rear Of Engine Compartment (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.

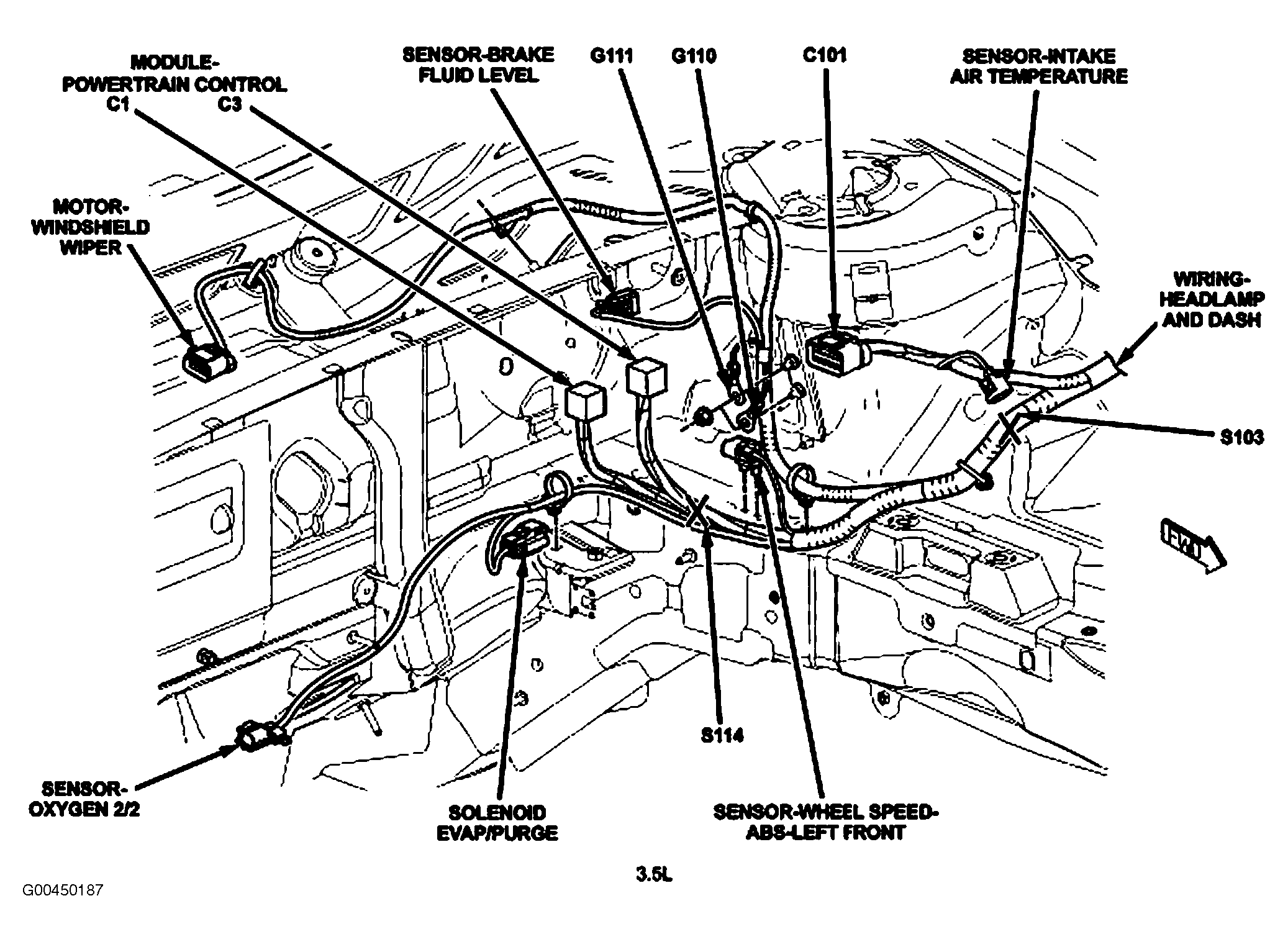

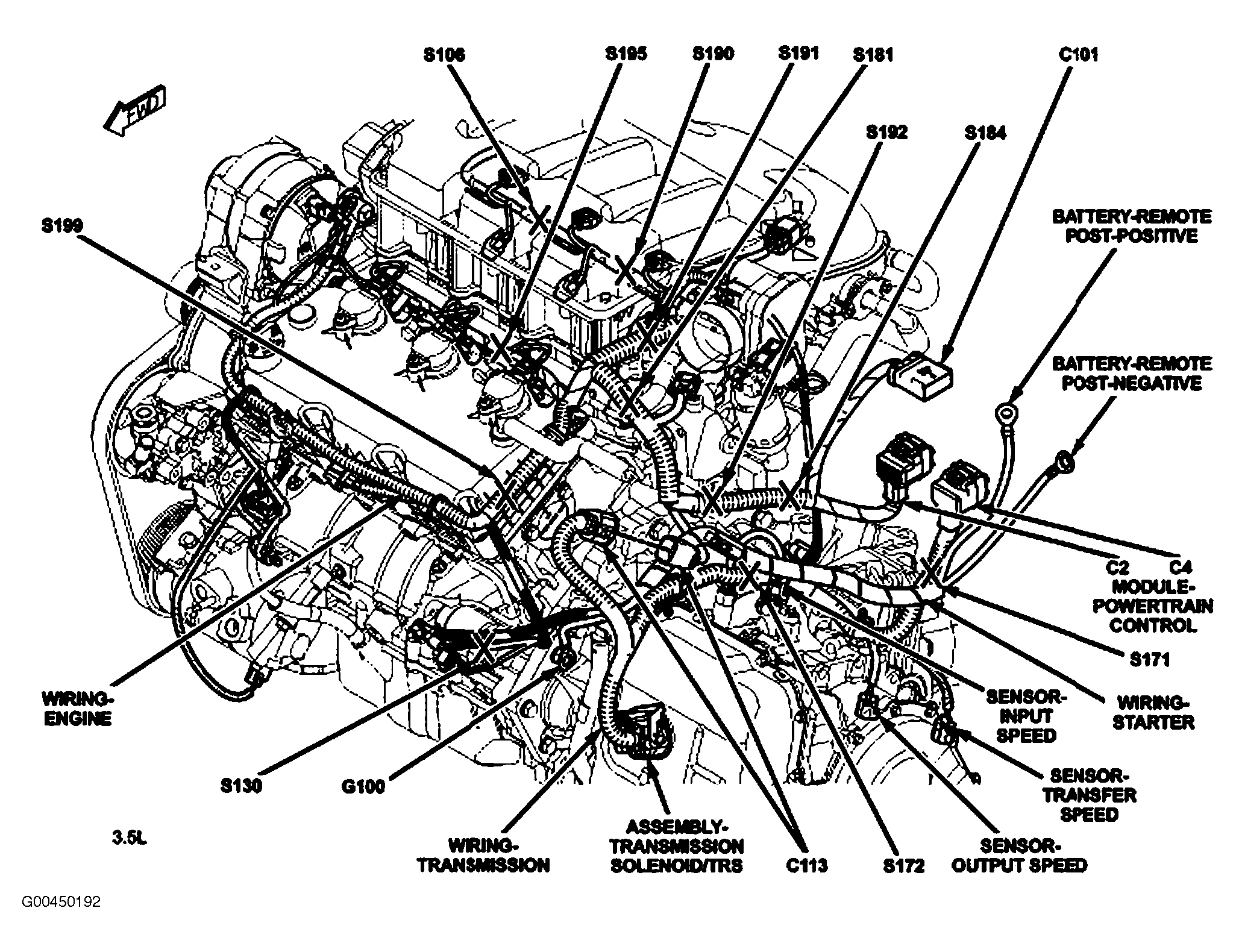

Fig 10: Left Rear Of Engine Compartment (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.

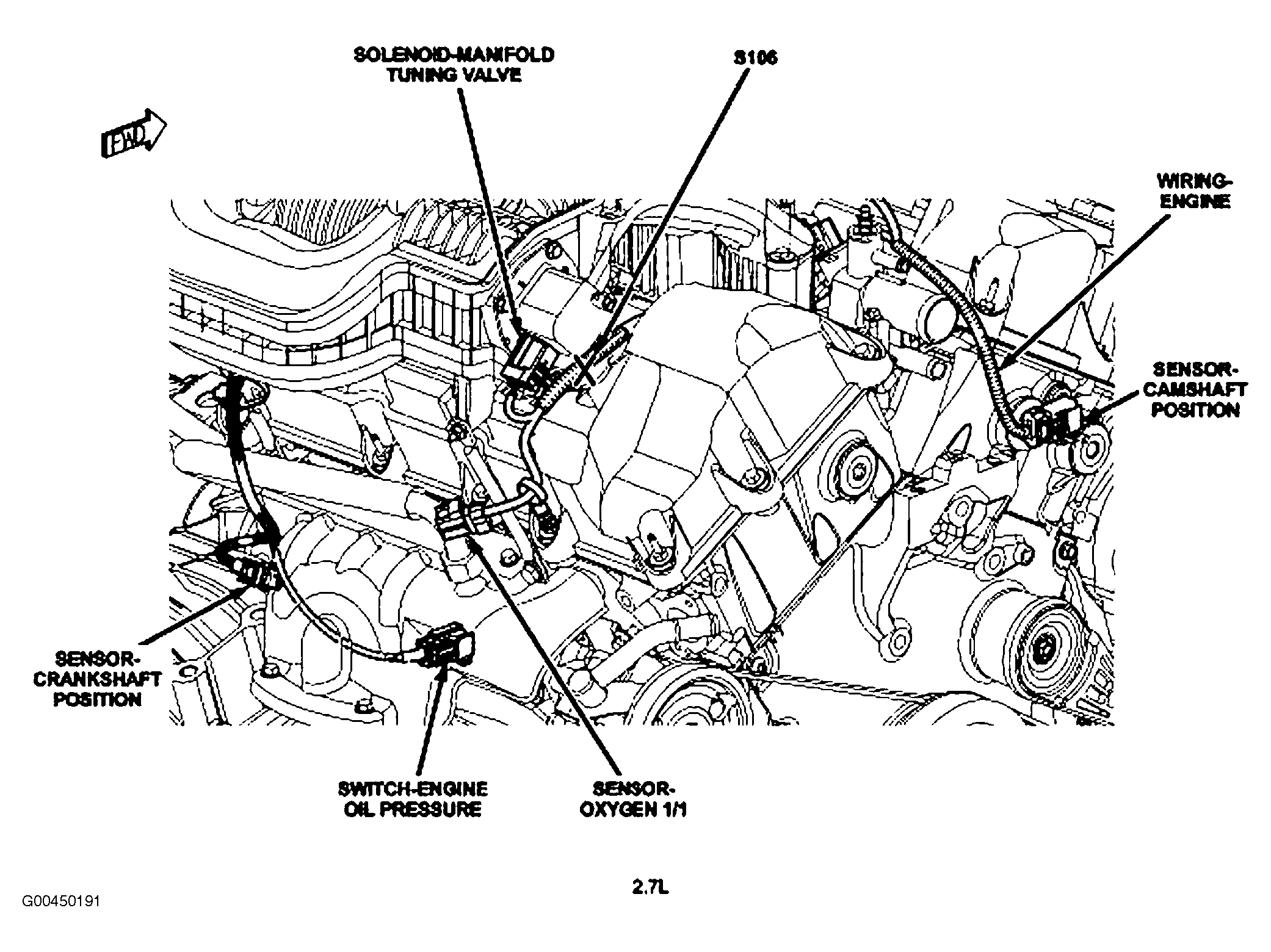

Fig 11: Left Side Of Engine (2.7L)
Courtesy of DAIMLERCHRYSLER CORP.

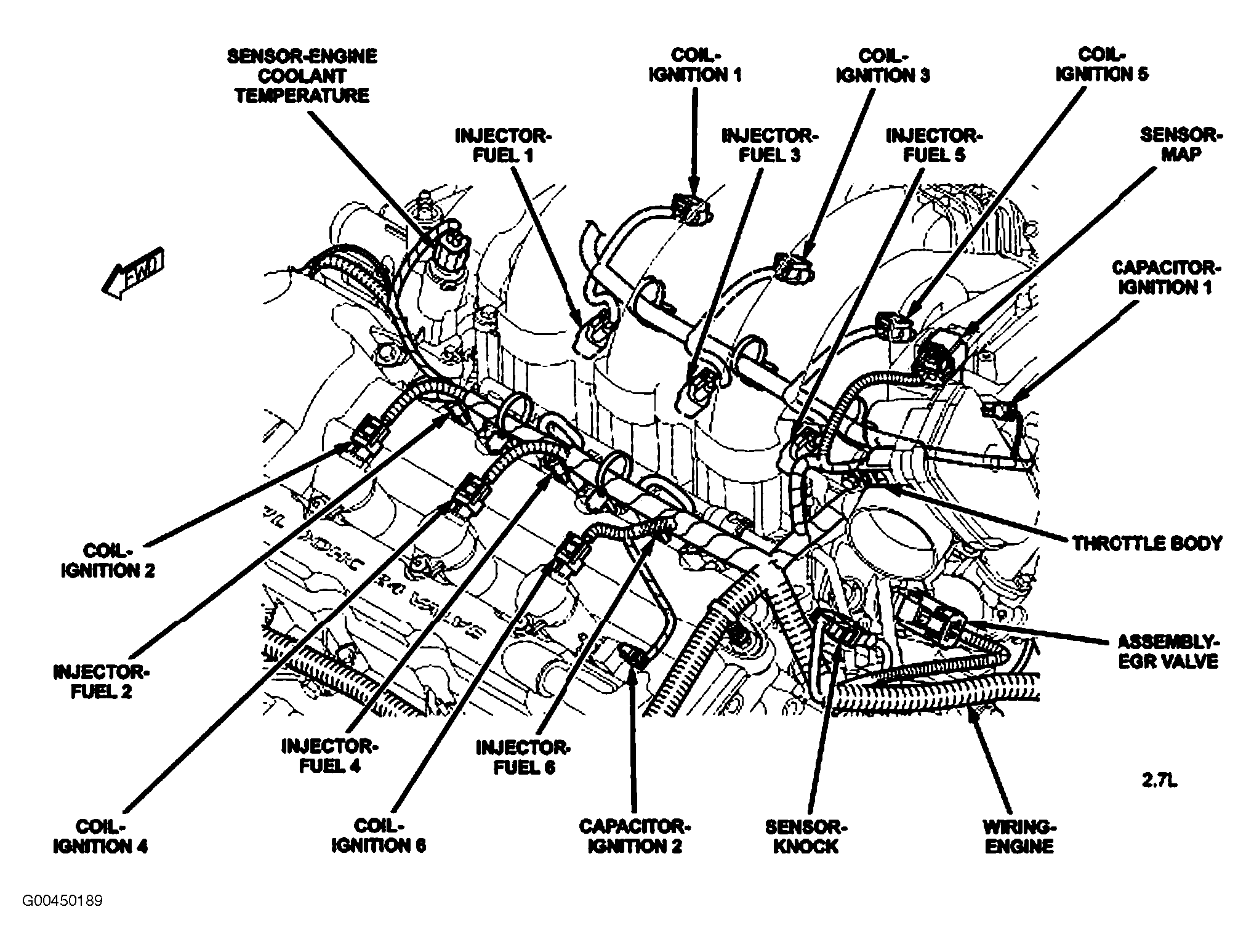

Fig 12: Top Of Engine (2.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Left Side Of Engine (2.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Right Front Of Engine (2.7L)
Courtesy of DAIMLERCHRYSLER CORP.

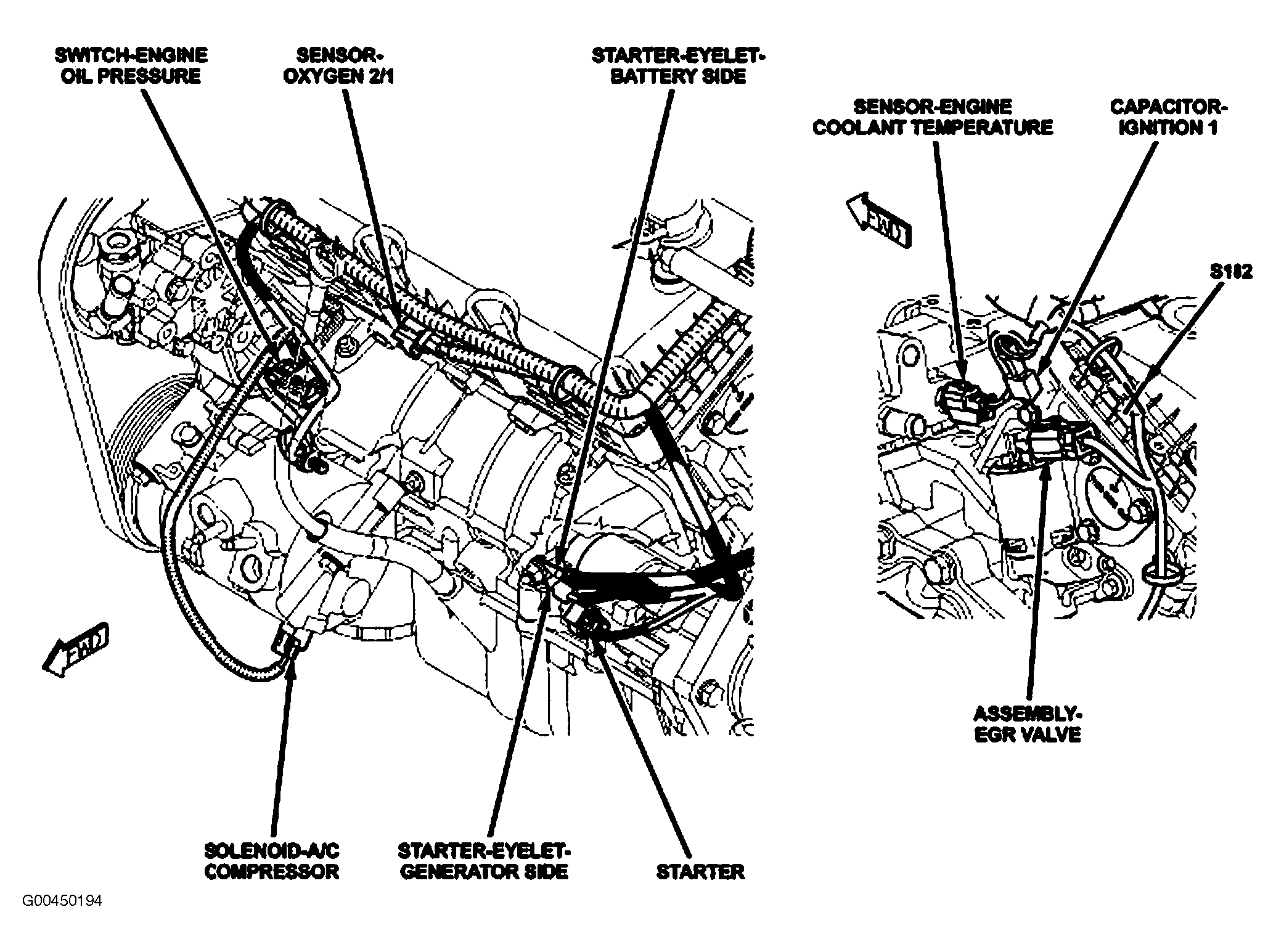

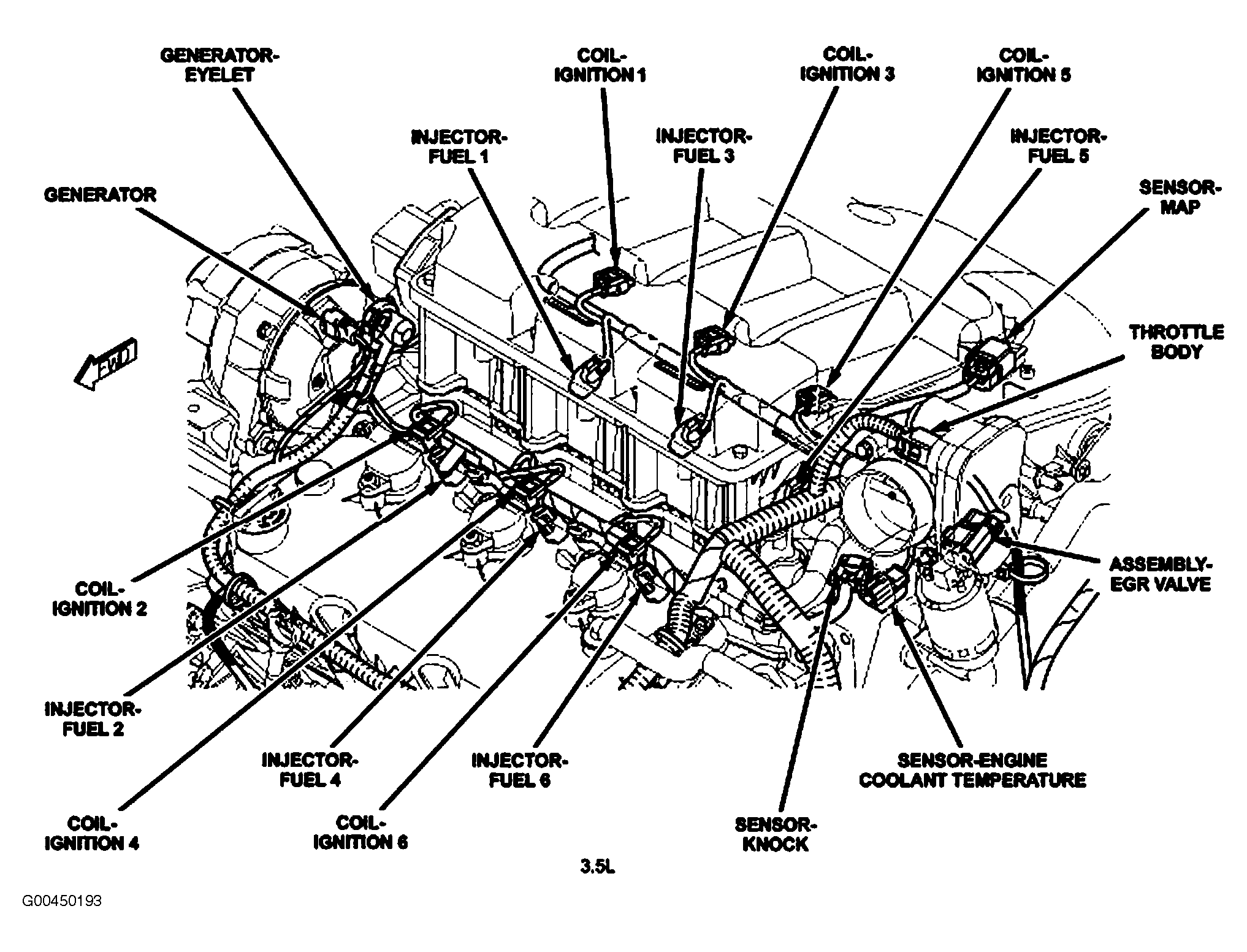

Fig 15: Left Side Of Engine (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 16: Top Of Engine (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Left Front Of Engine (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.

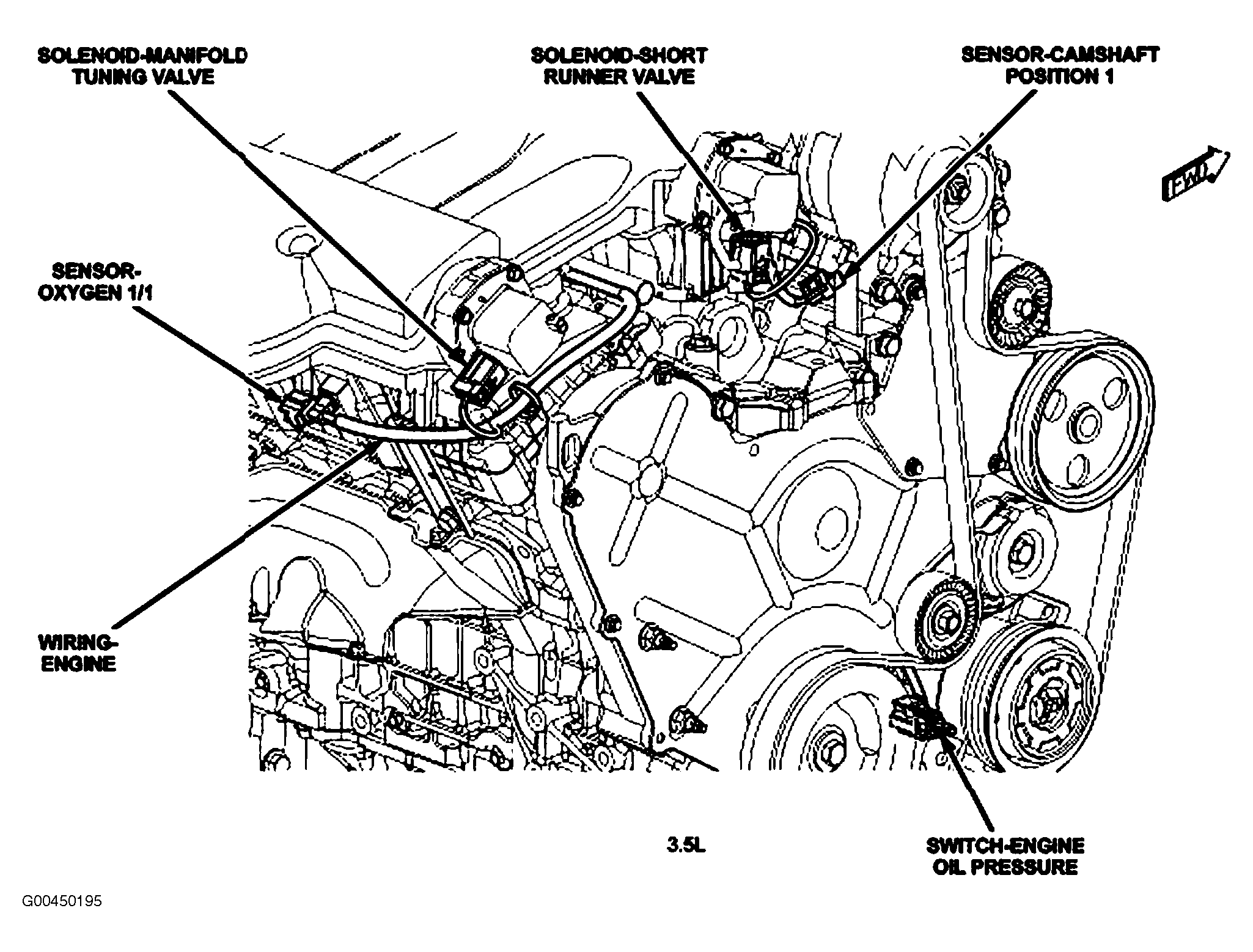

Fig 18: Front Of Engine (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.

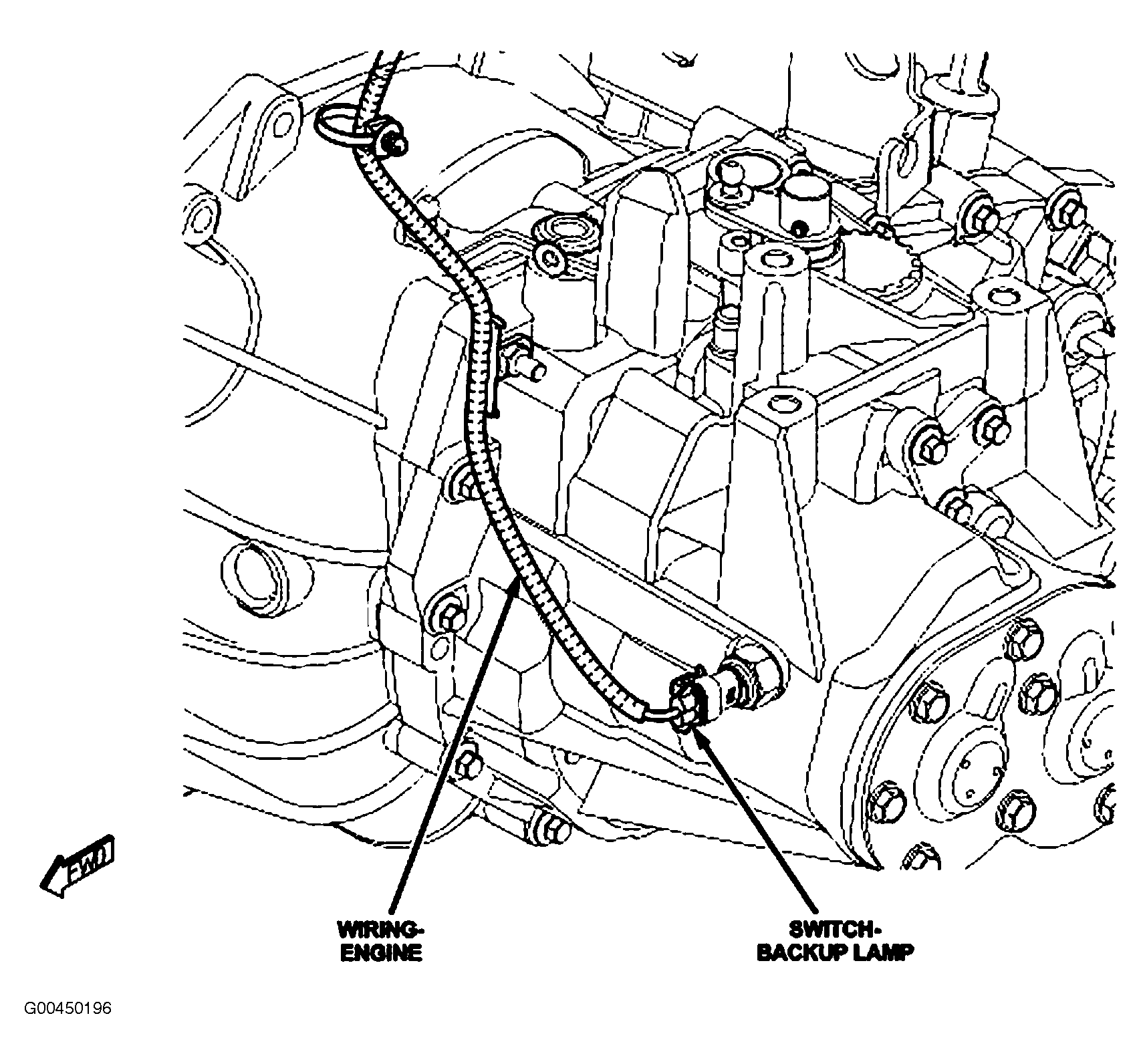

Fig 19: Left Side Of Manual Transmission
Courtesy of DAIMLERCHRYSLER CORP.

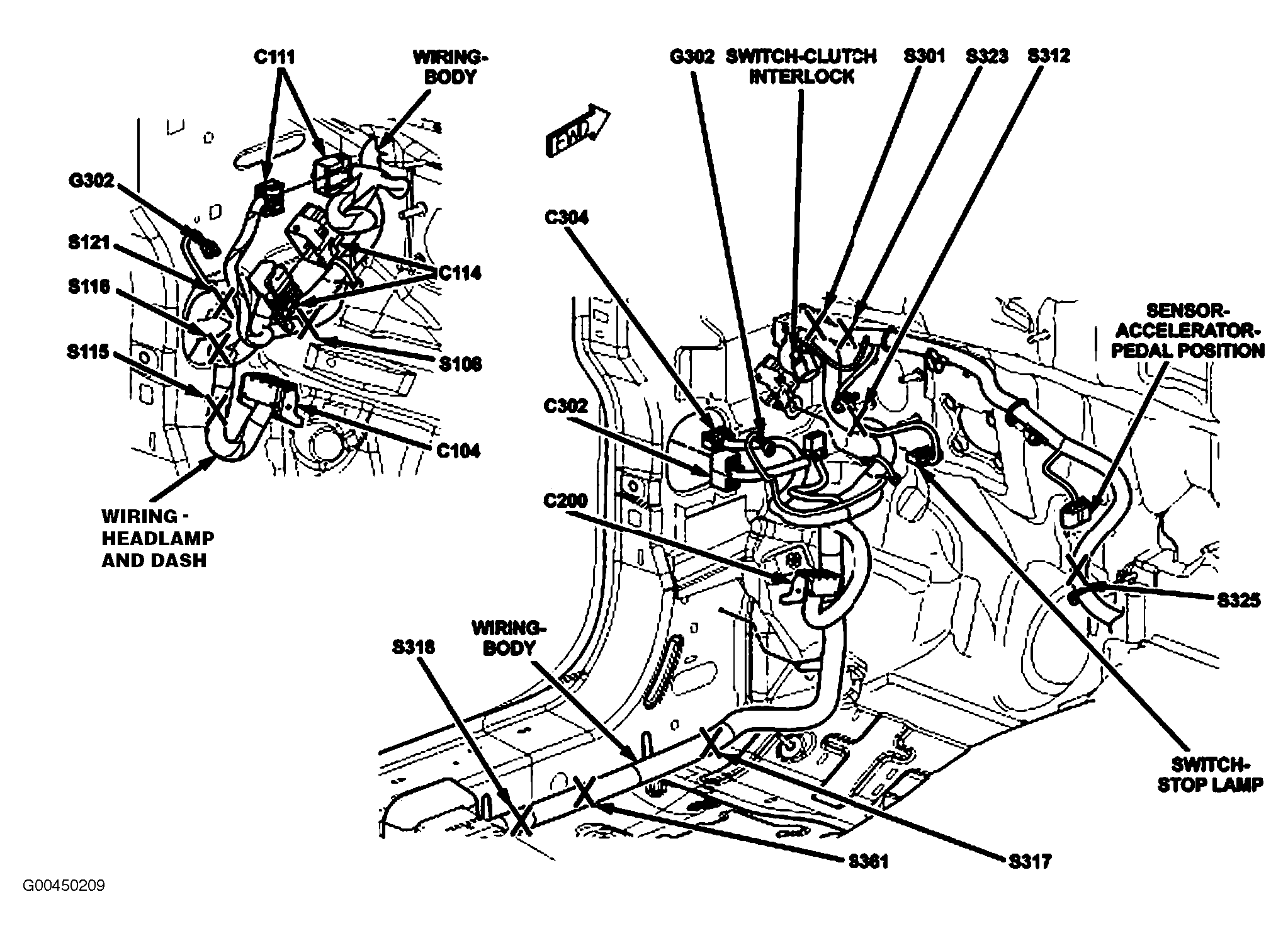

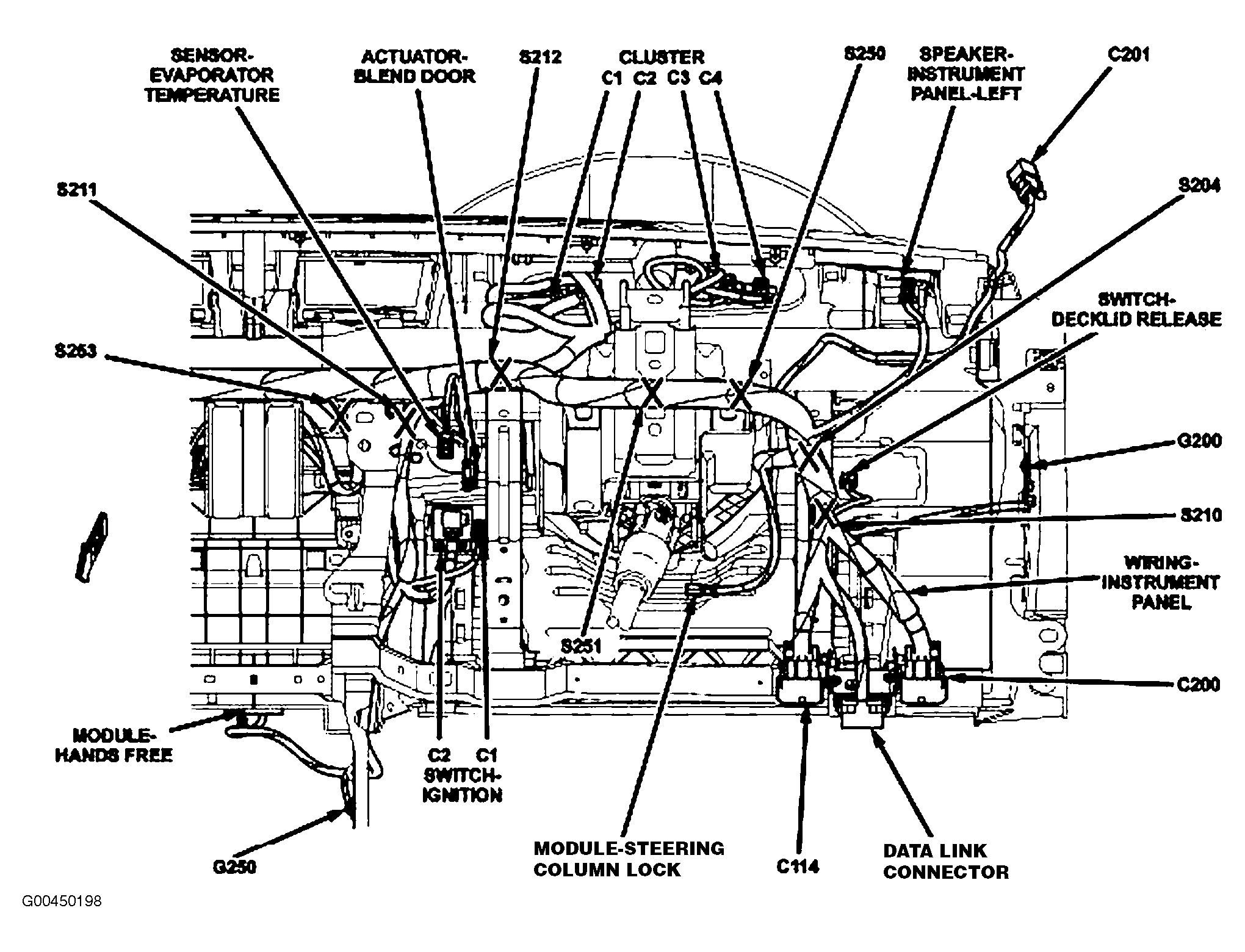

Fig 20: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 21: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 22: Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

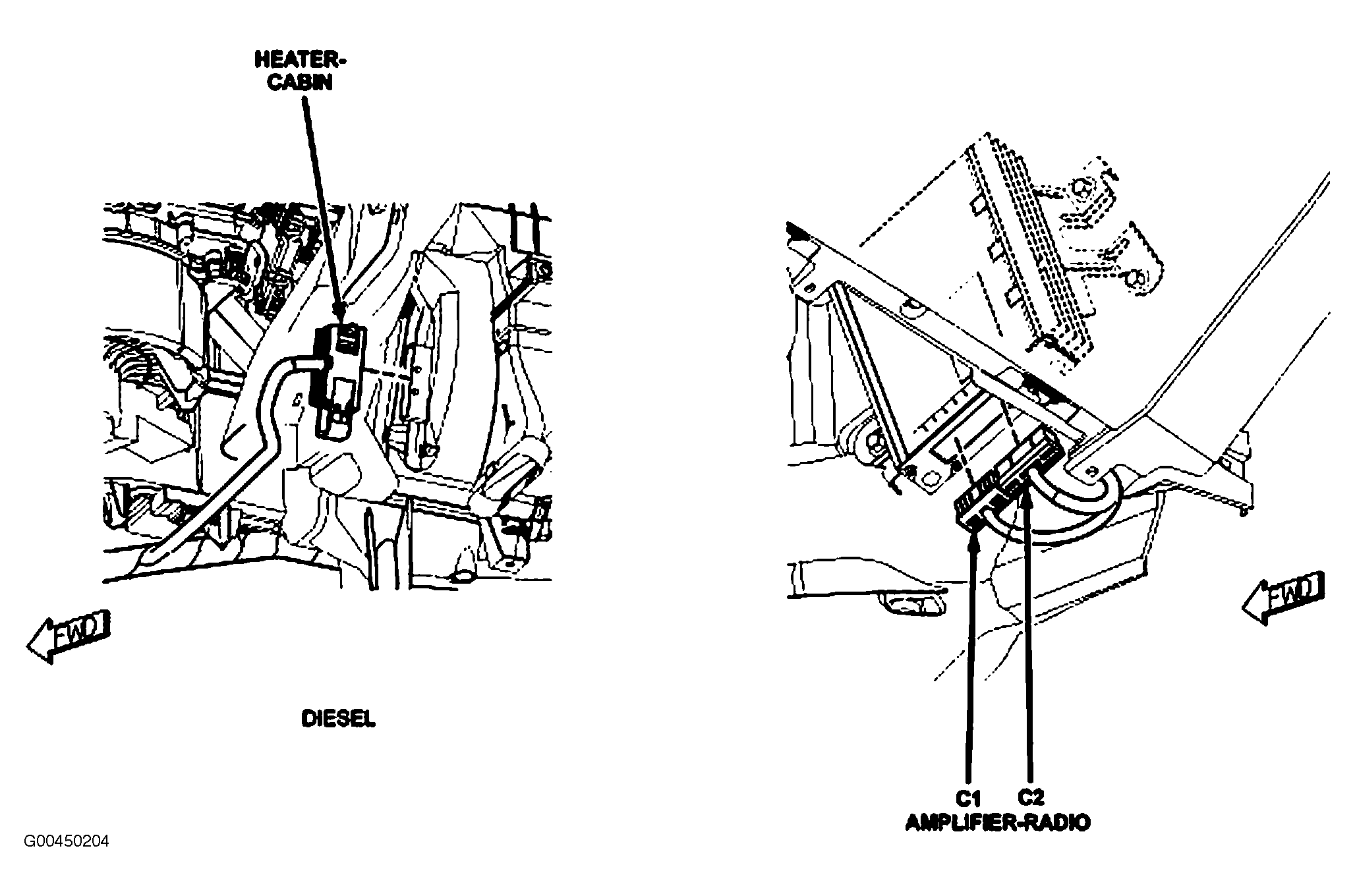

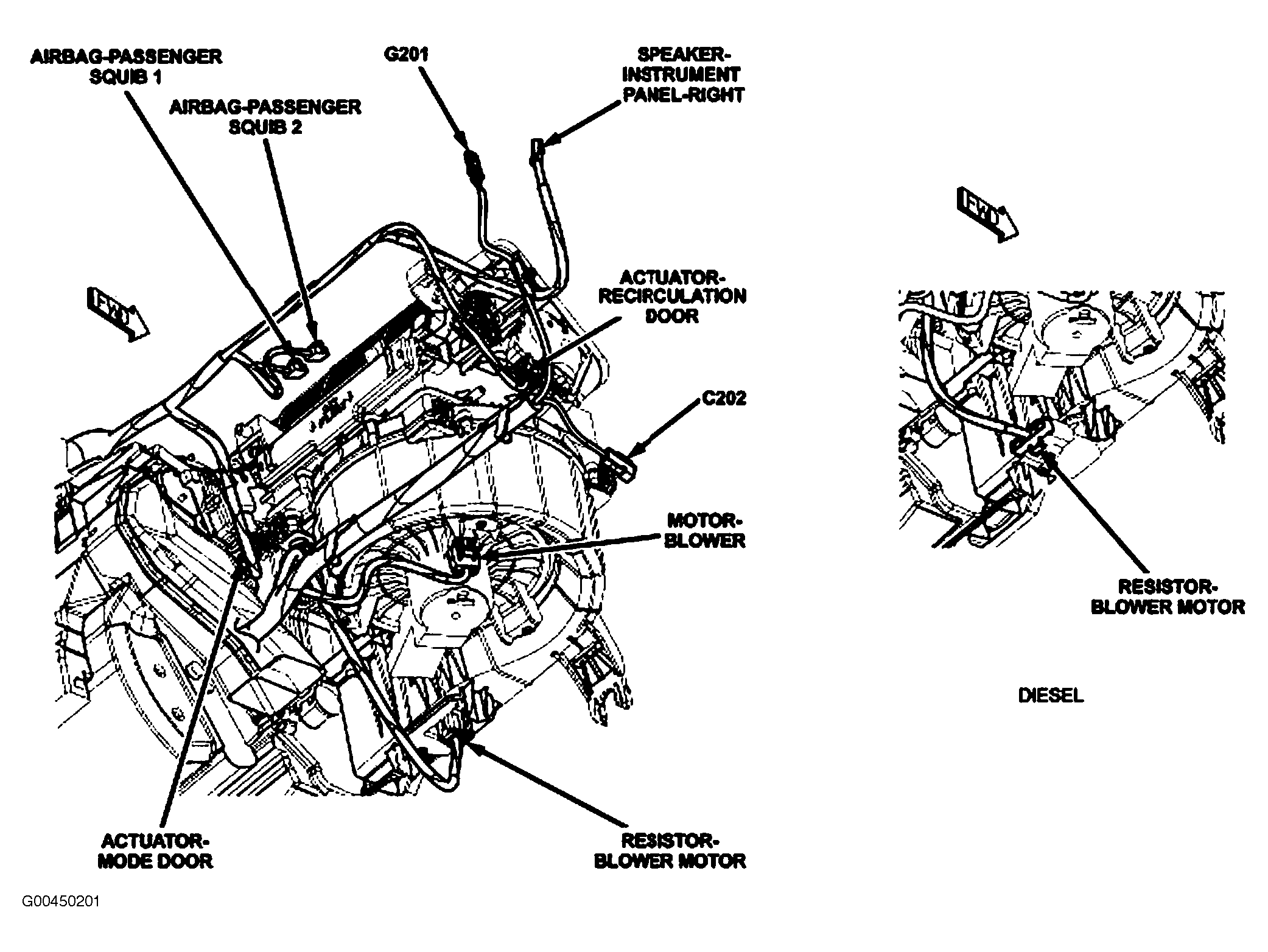

Fig 24: HVAC Unit
Courtesy of DAIMLERCHRYSLER CORP.

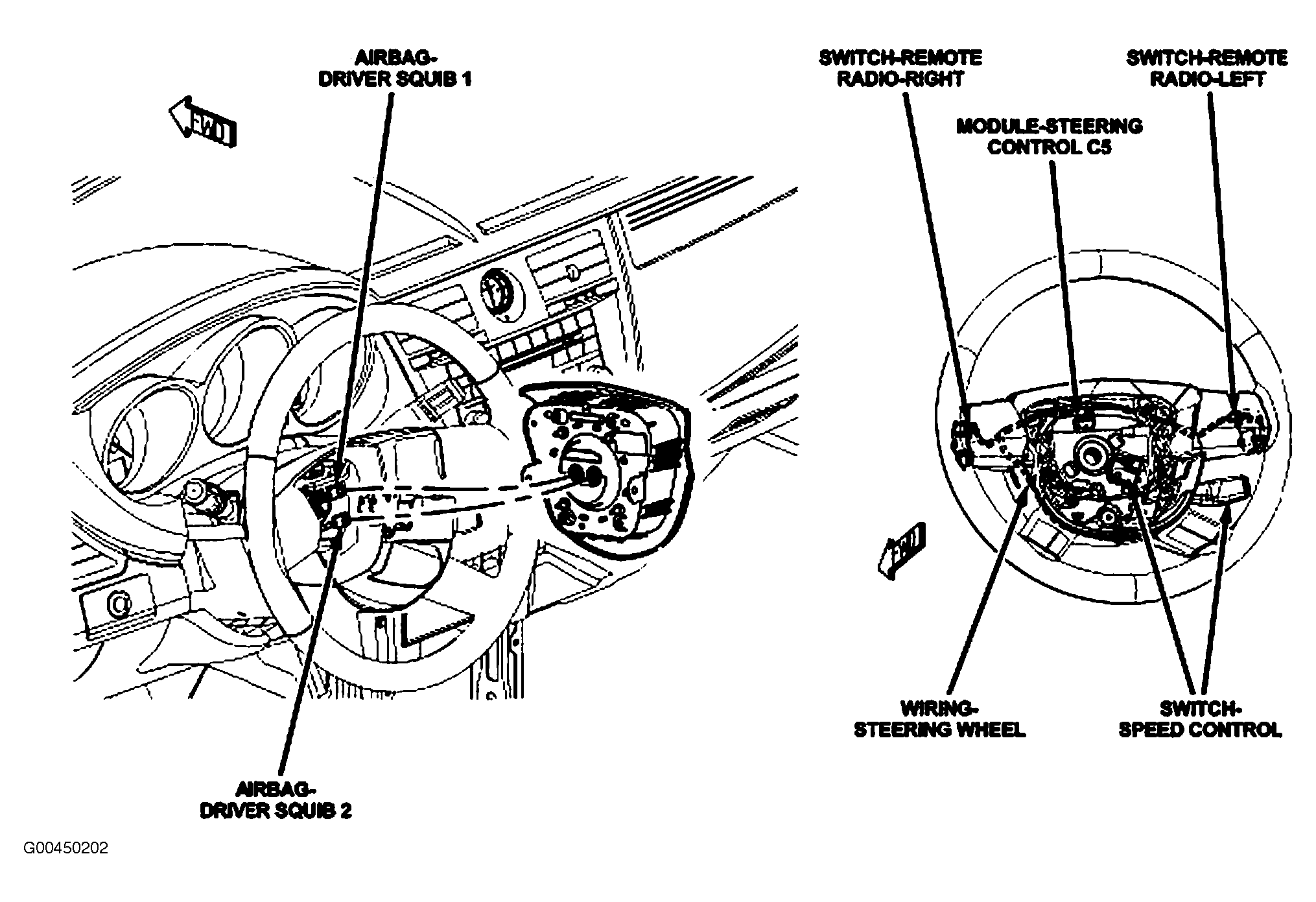

Fig 25: Steering Wheel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Left/Right End Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Under Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

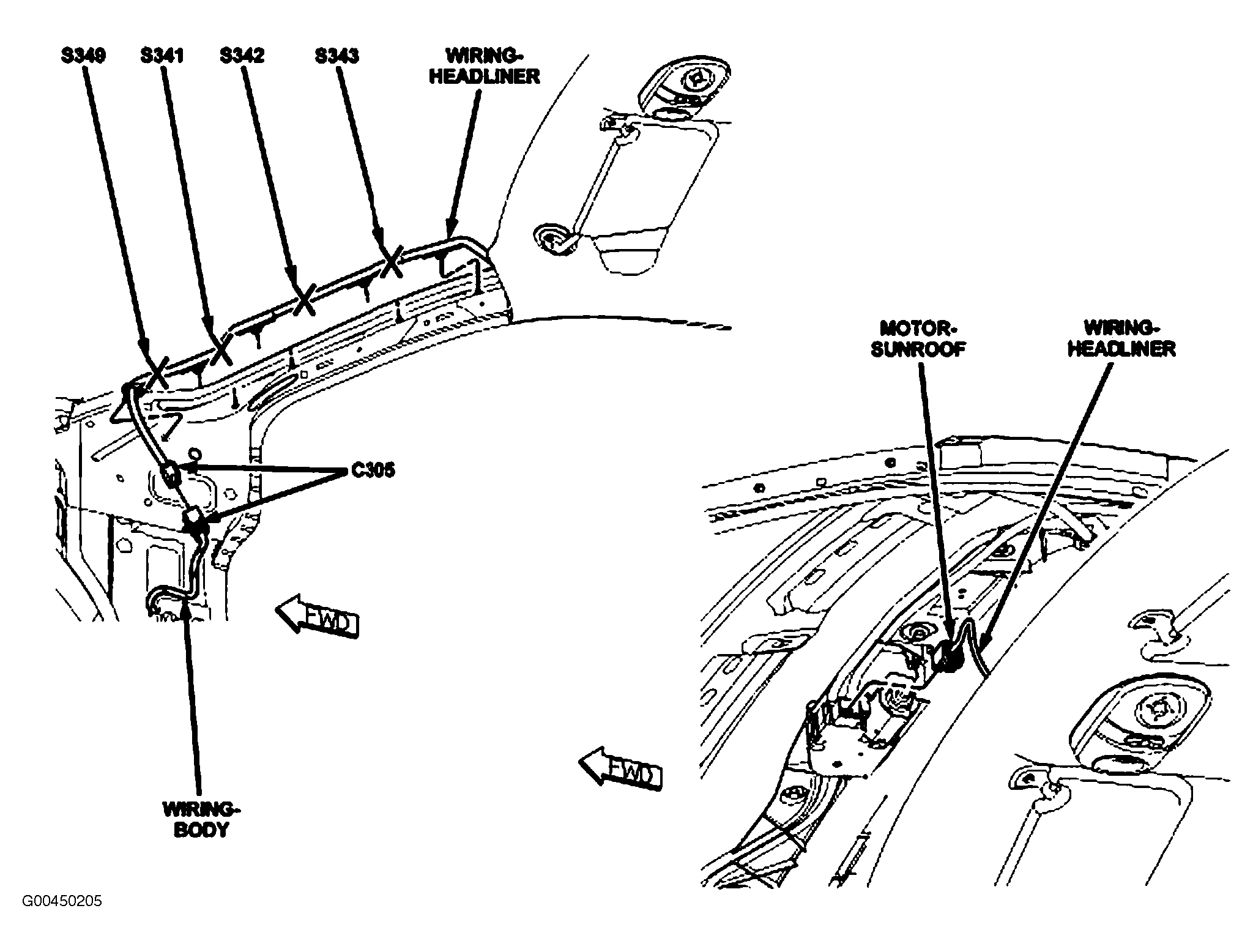

Fig 28: Front Center Of Roof & Right "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

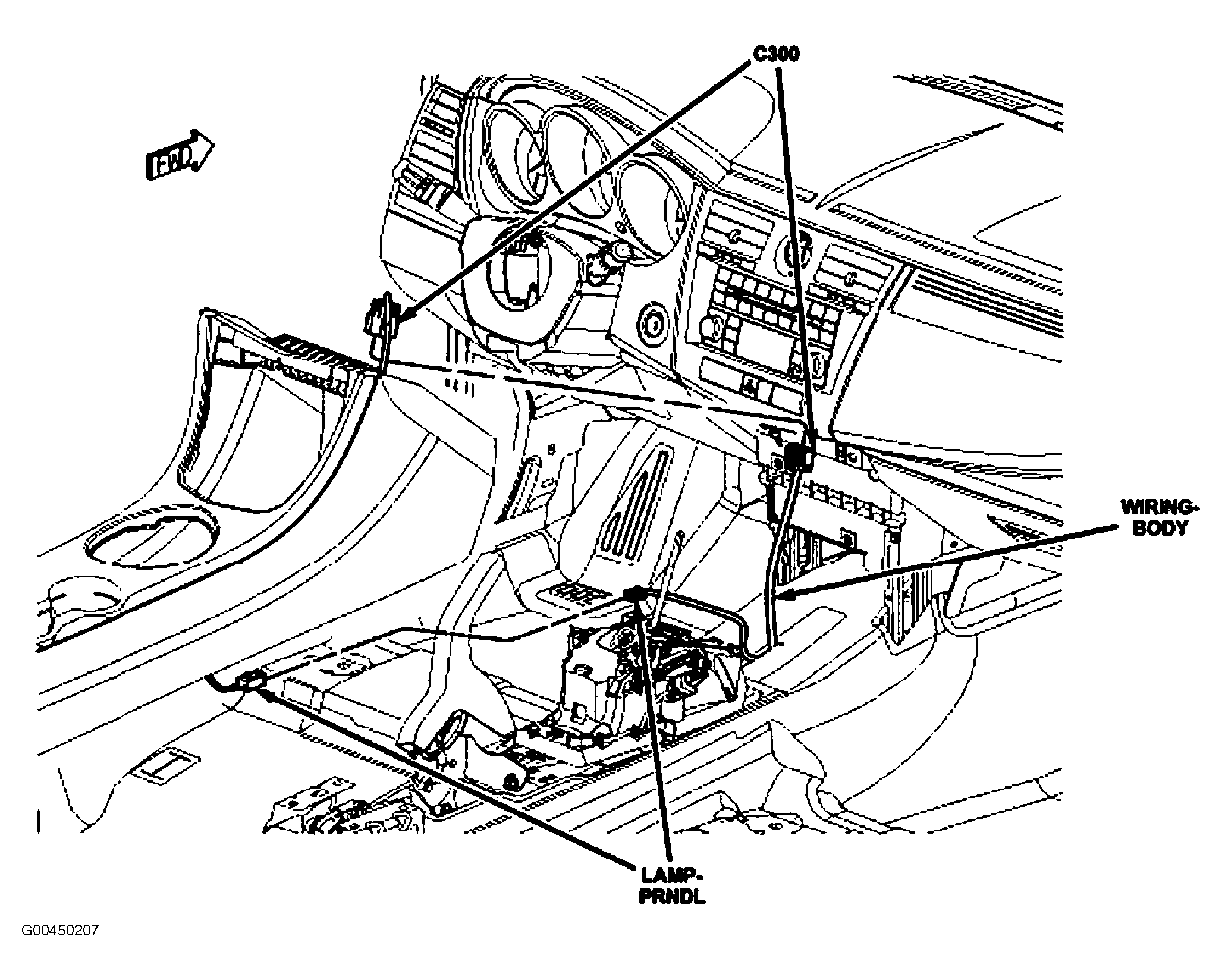

Fig 29: Center Console
Courtesy of DAIMLERCHRYSLER CORP.

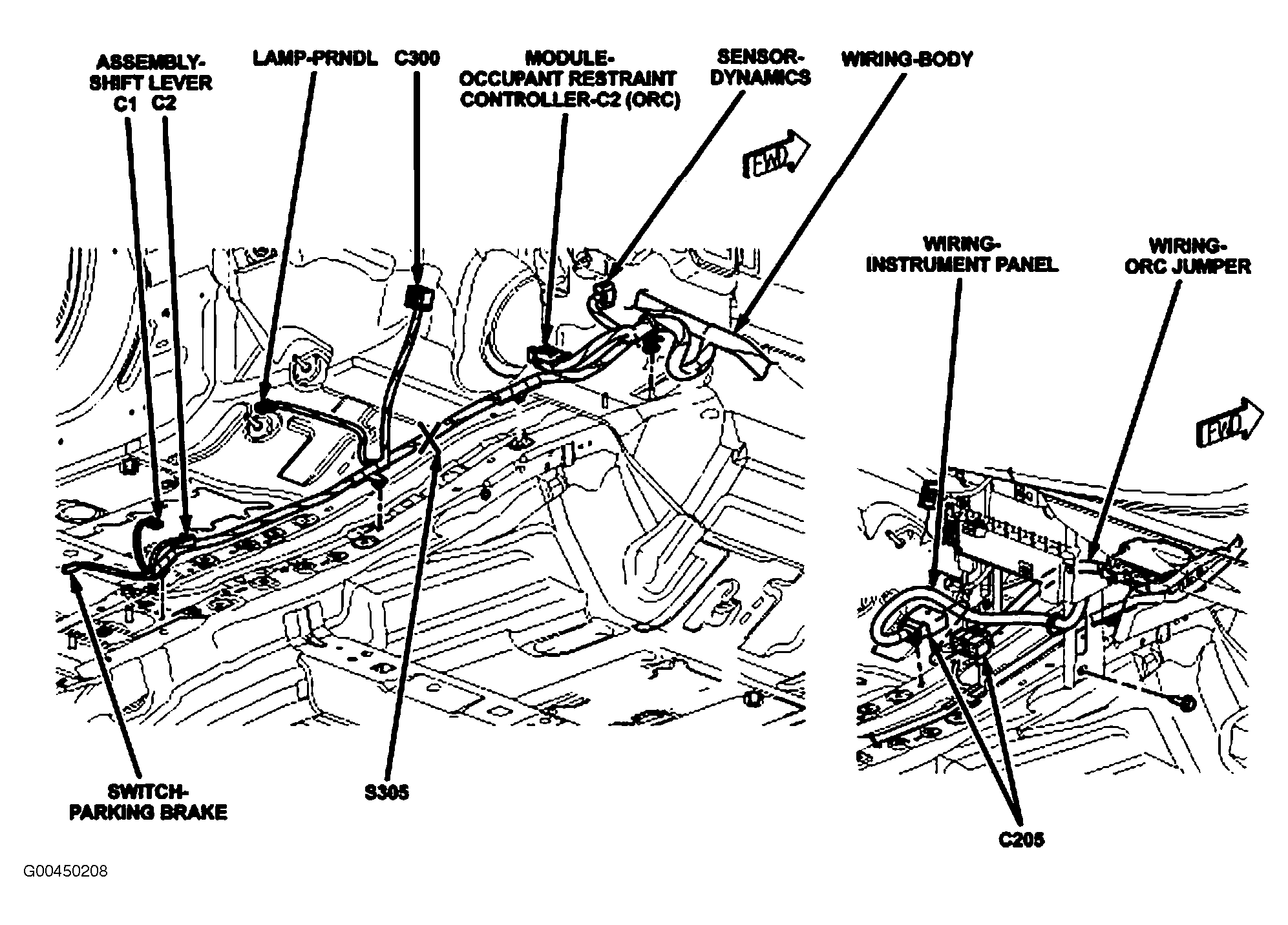

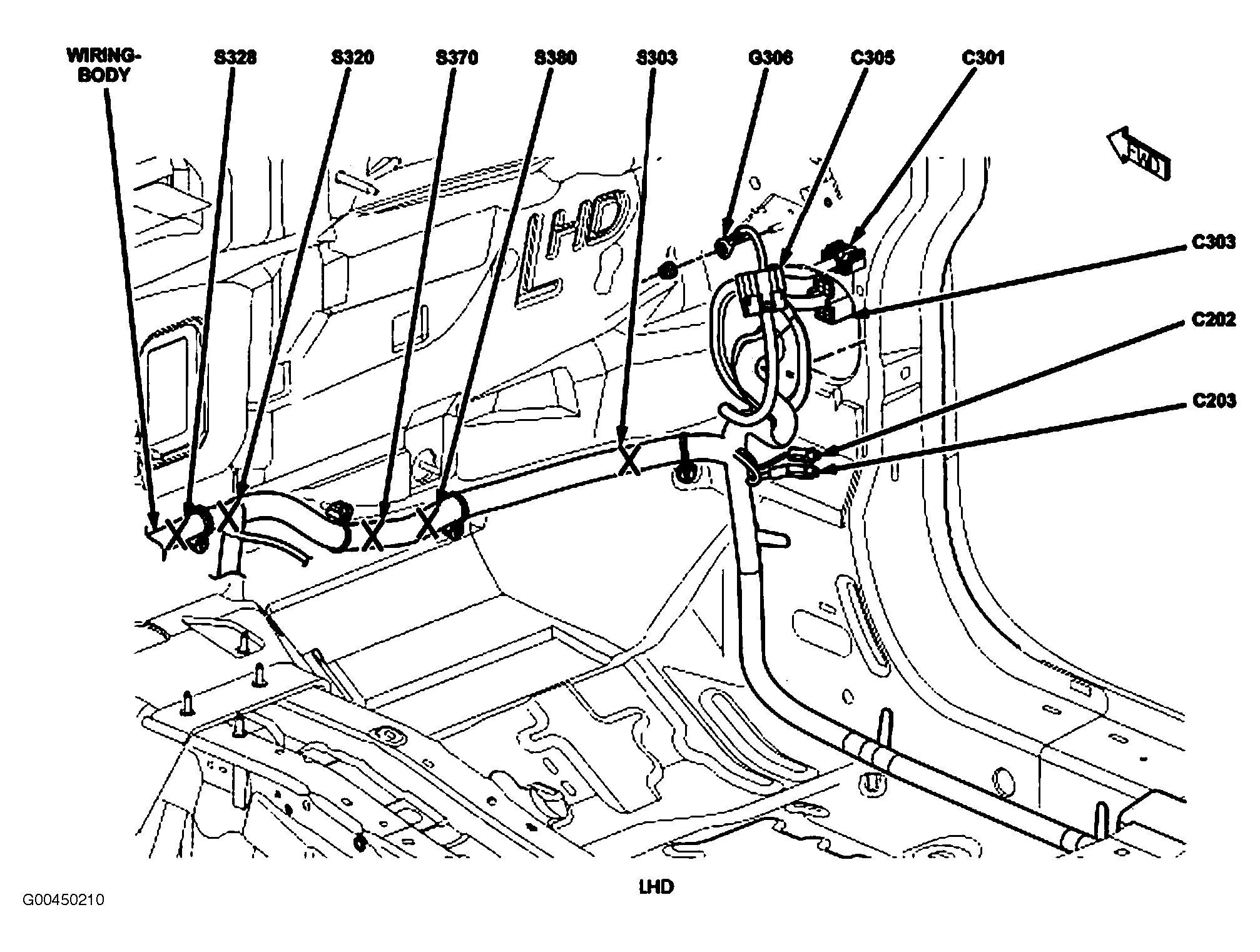

Fig 30: Under Center Console
Courtesy of DAIMLERCHRYSLER CORP.

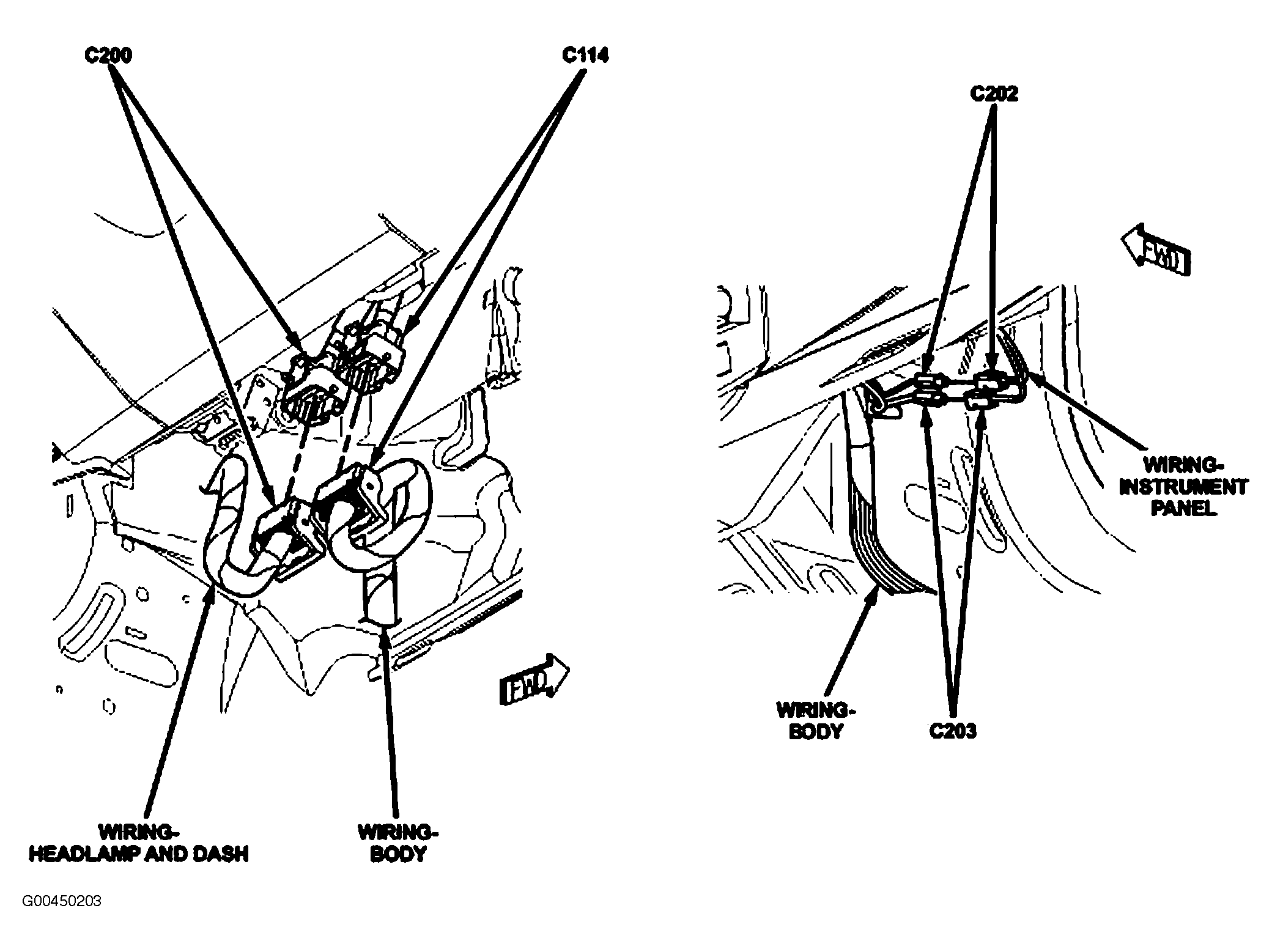

Fig 31: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 32: Right Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.

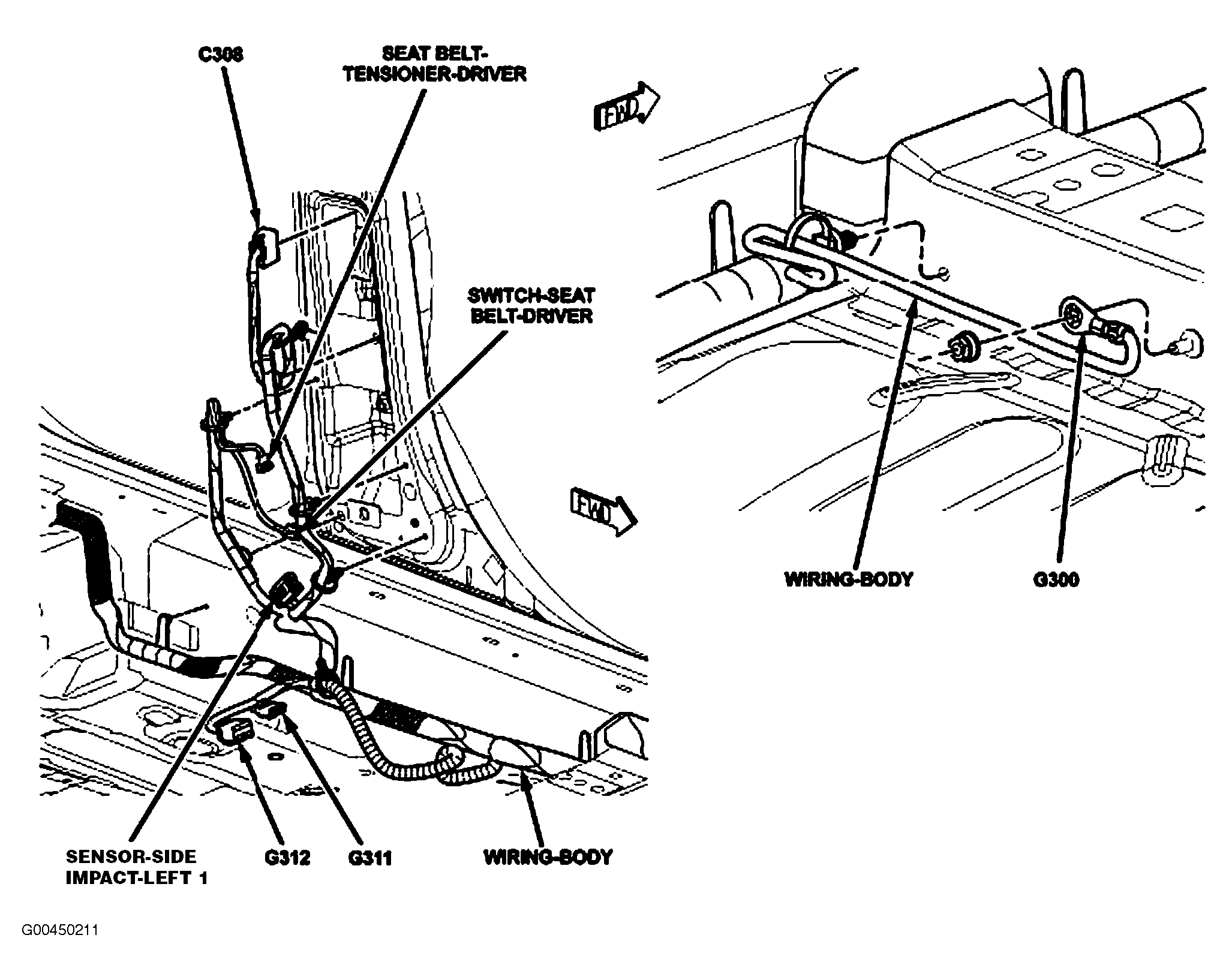

Fig 33: Left "B" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

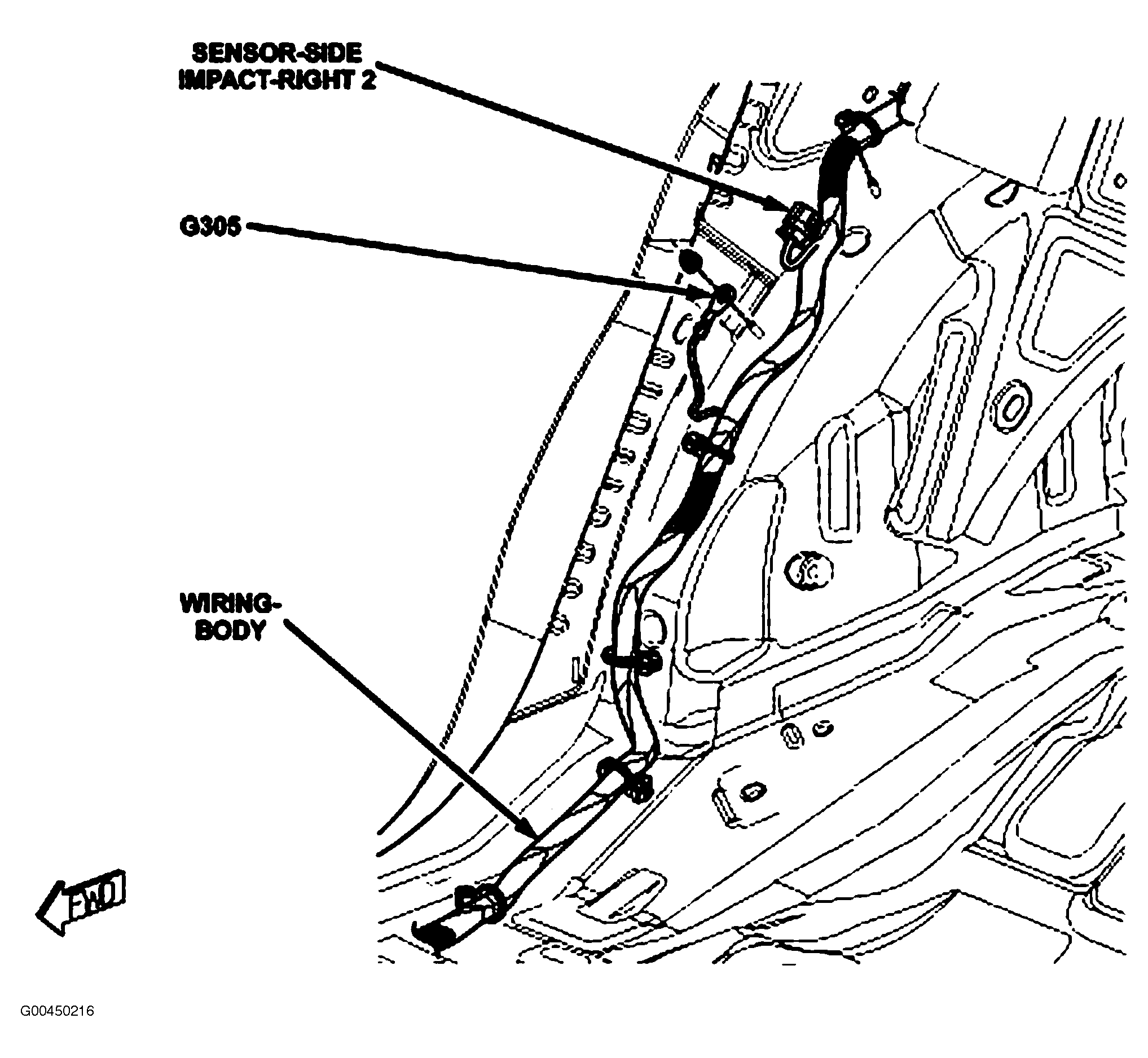

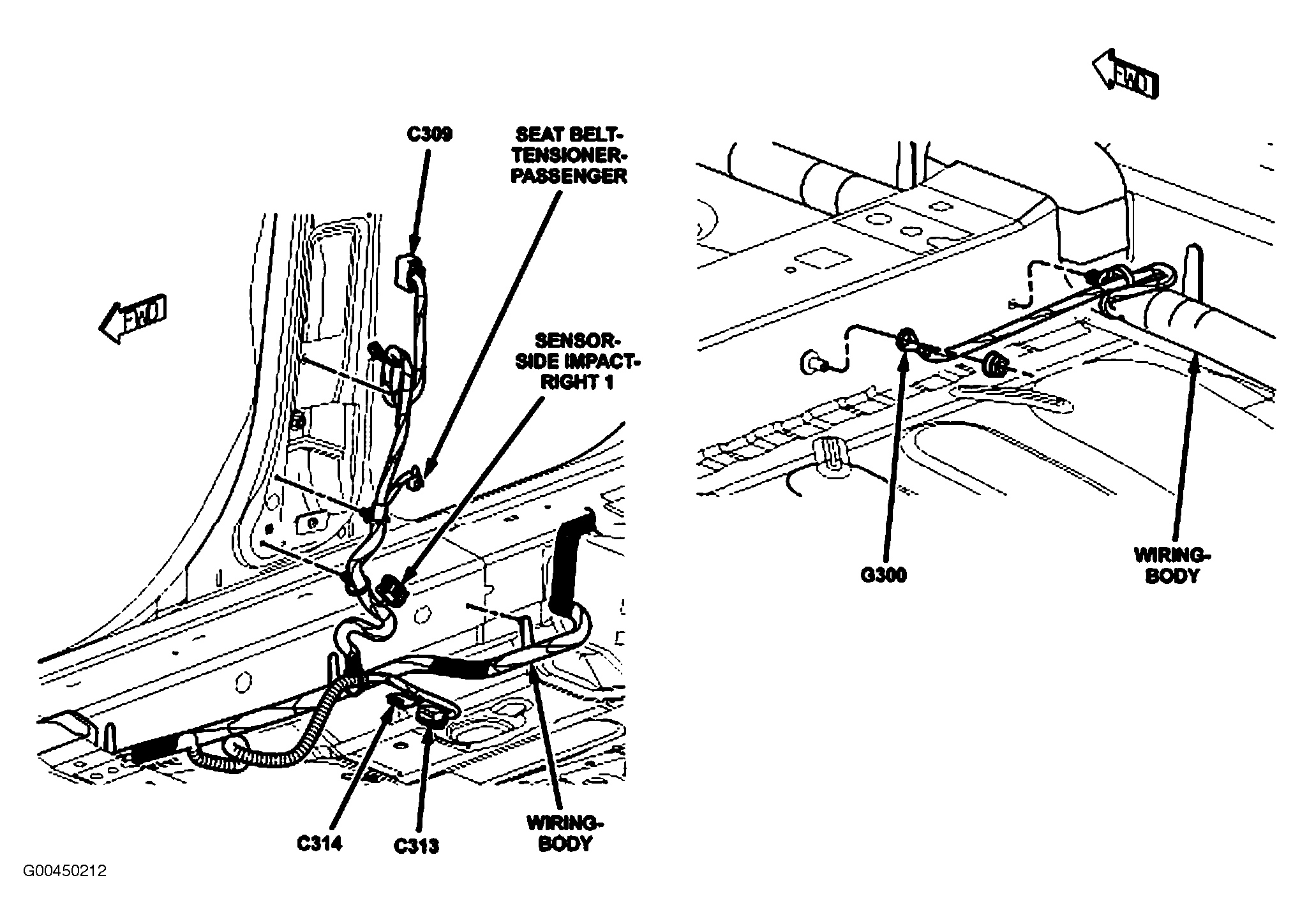

Fig 34: Right "B" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

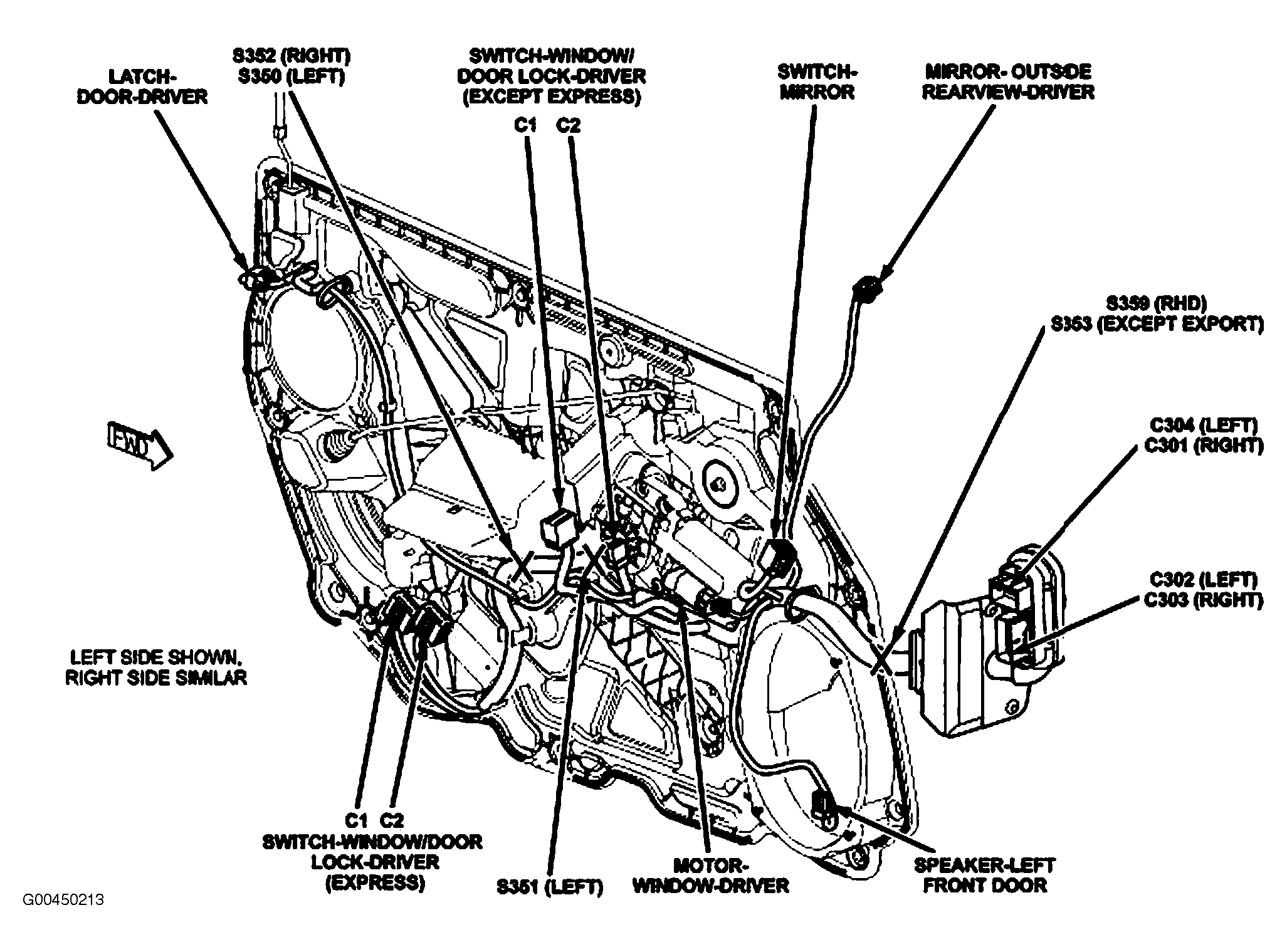

Fig 35: Left Front Door (Right Similar)
Courtesy of DAIMLERCHRYSLER CORP.

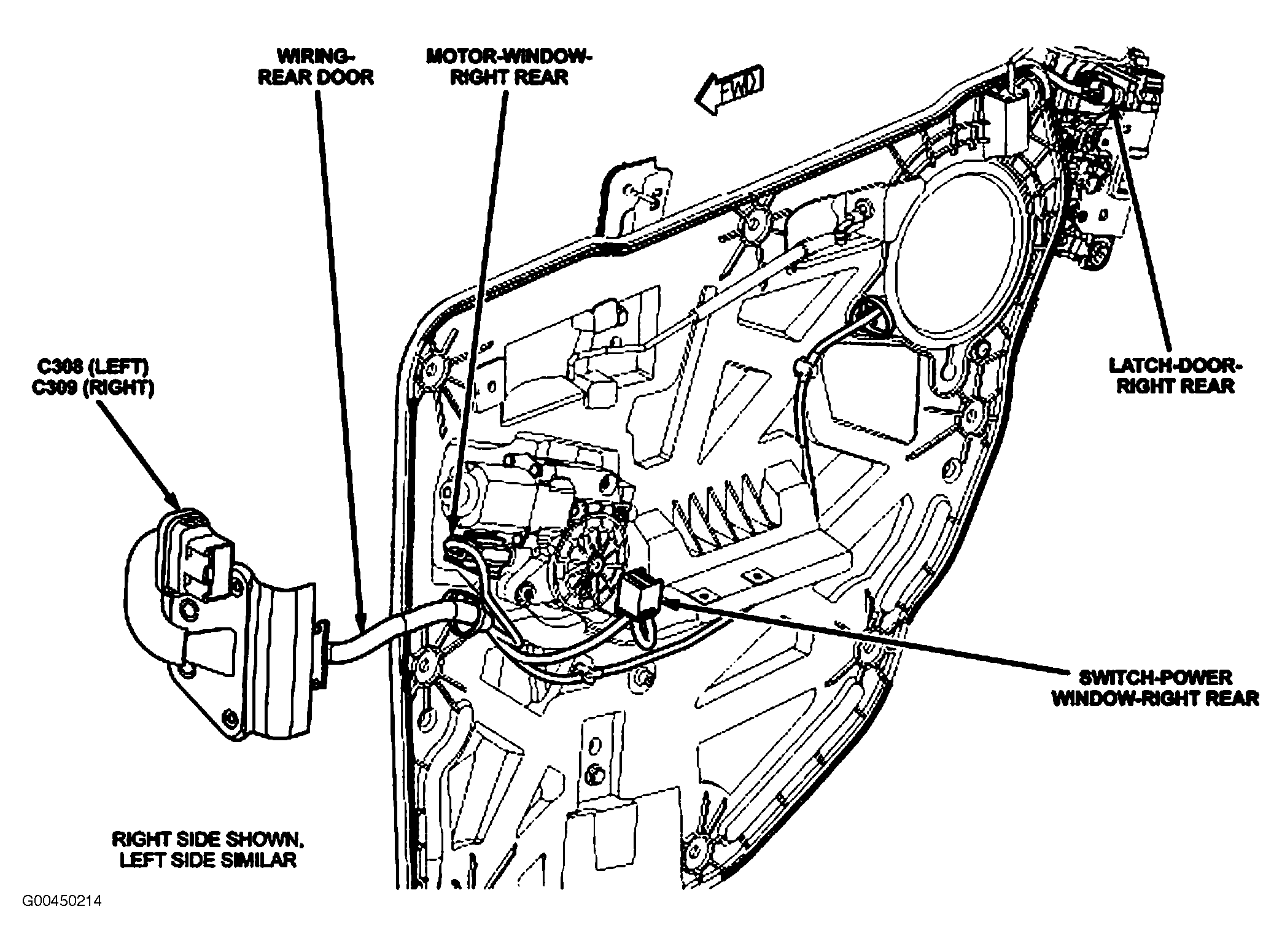

Fig 36: Right Rear Door (Left Similar)
Courtesy of DAIMLERCHRYSLER CORP.

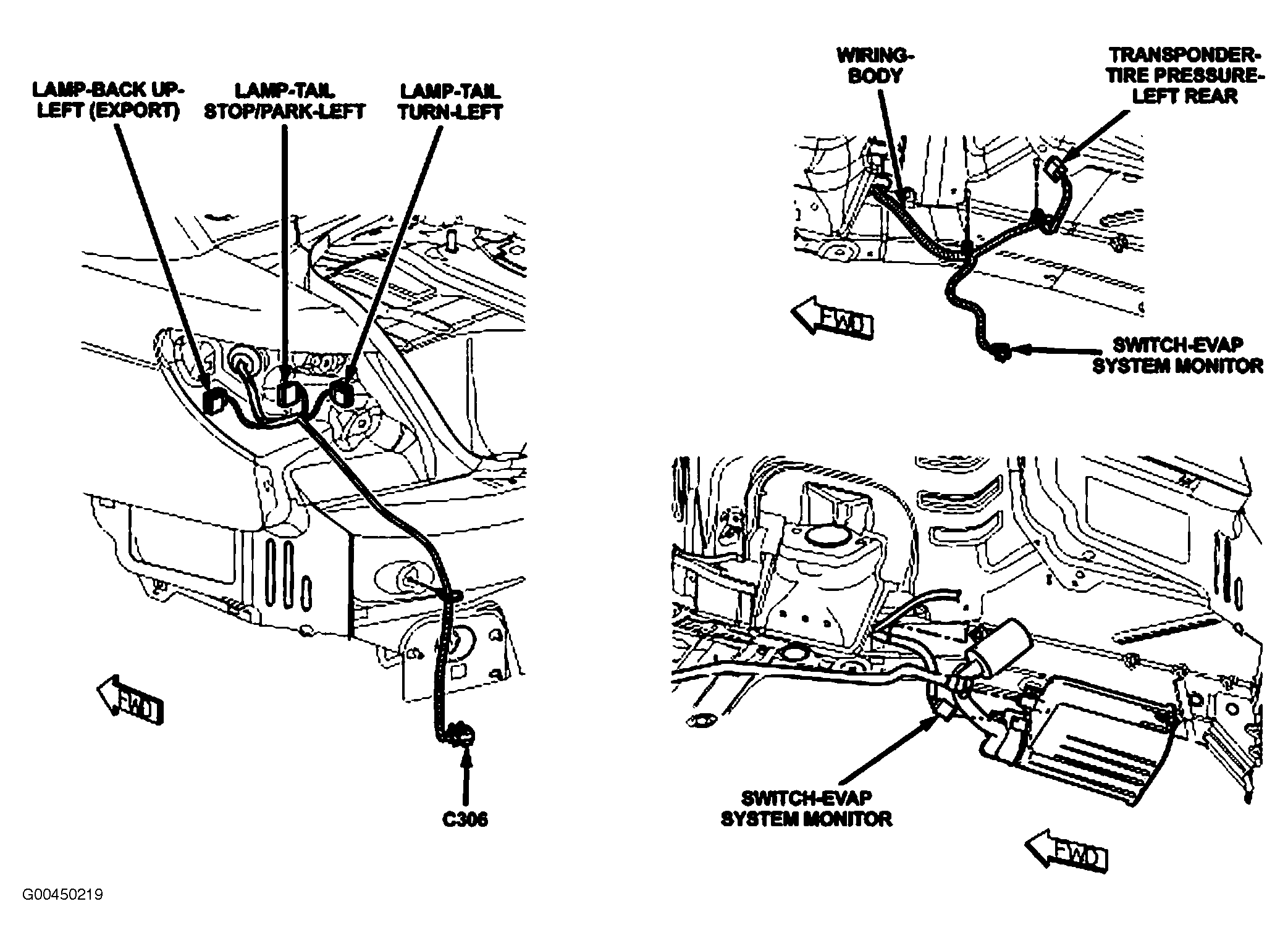

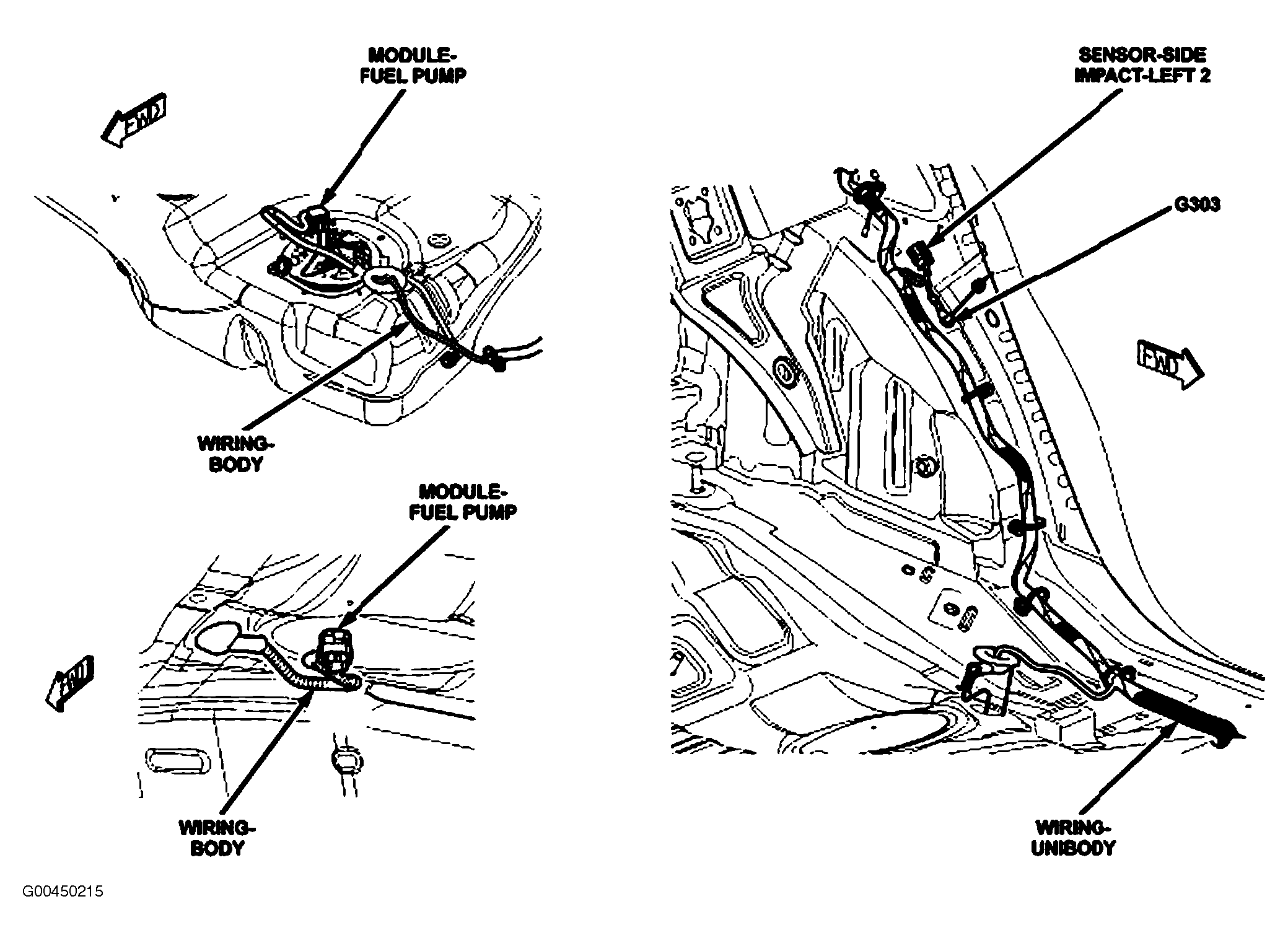

Fig 37: Fuel Tank & Left Rear Quarterpanel
Courtesy of DAIMLERCHRYSLER CORP.

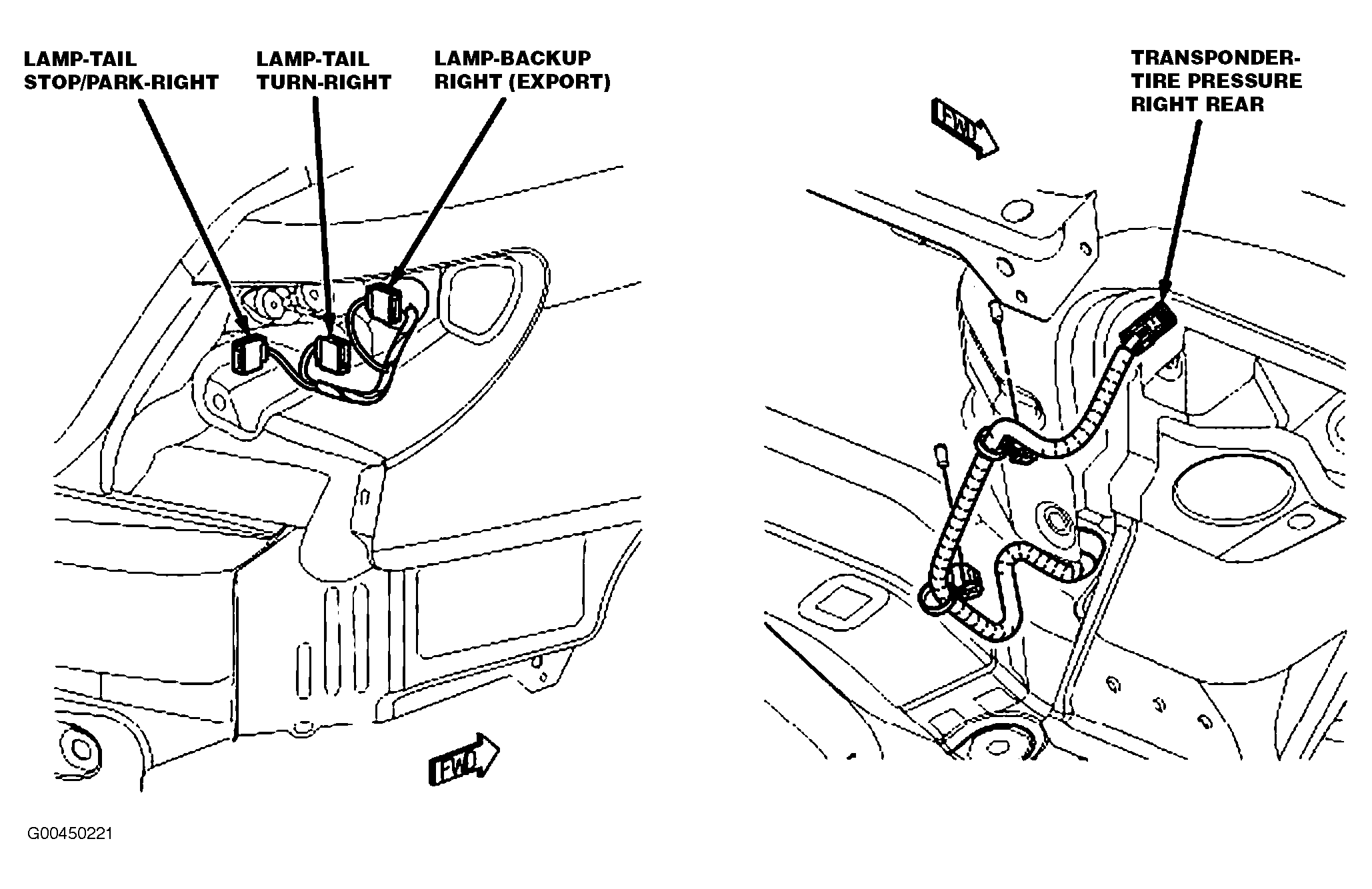

Fig 38: Right Rear Quarterpanel
Courtesy of DAIMLERCHRYSLER CORP.

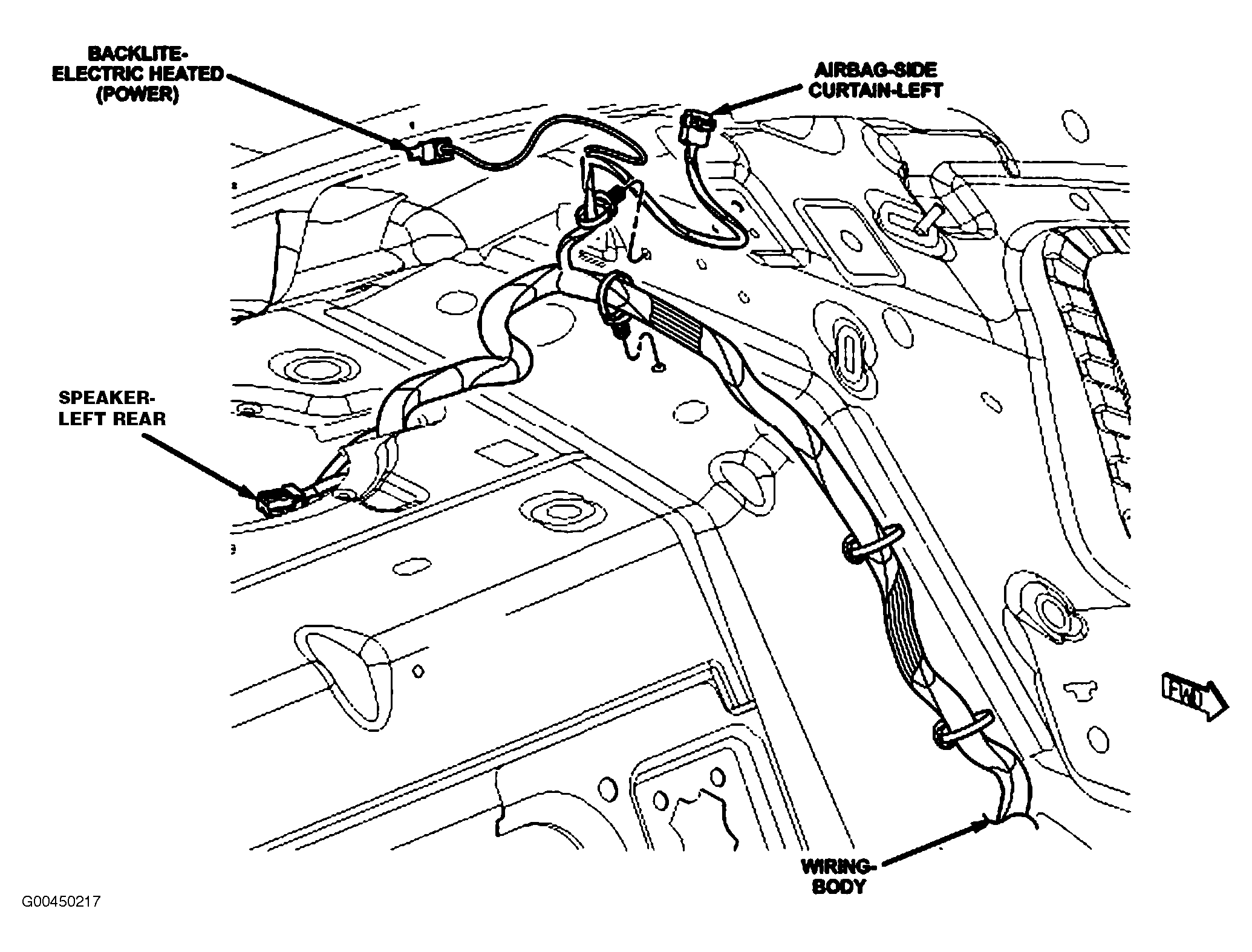

Fig 39: Left "C" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

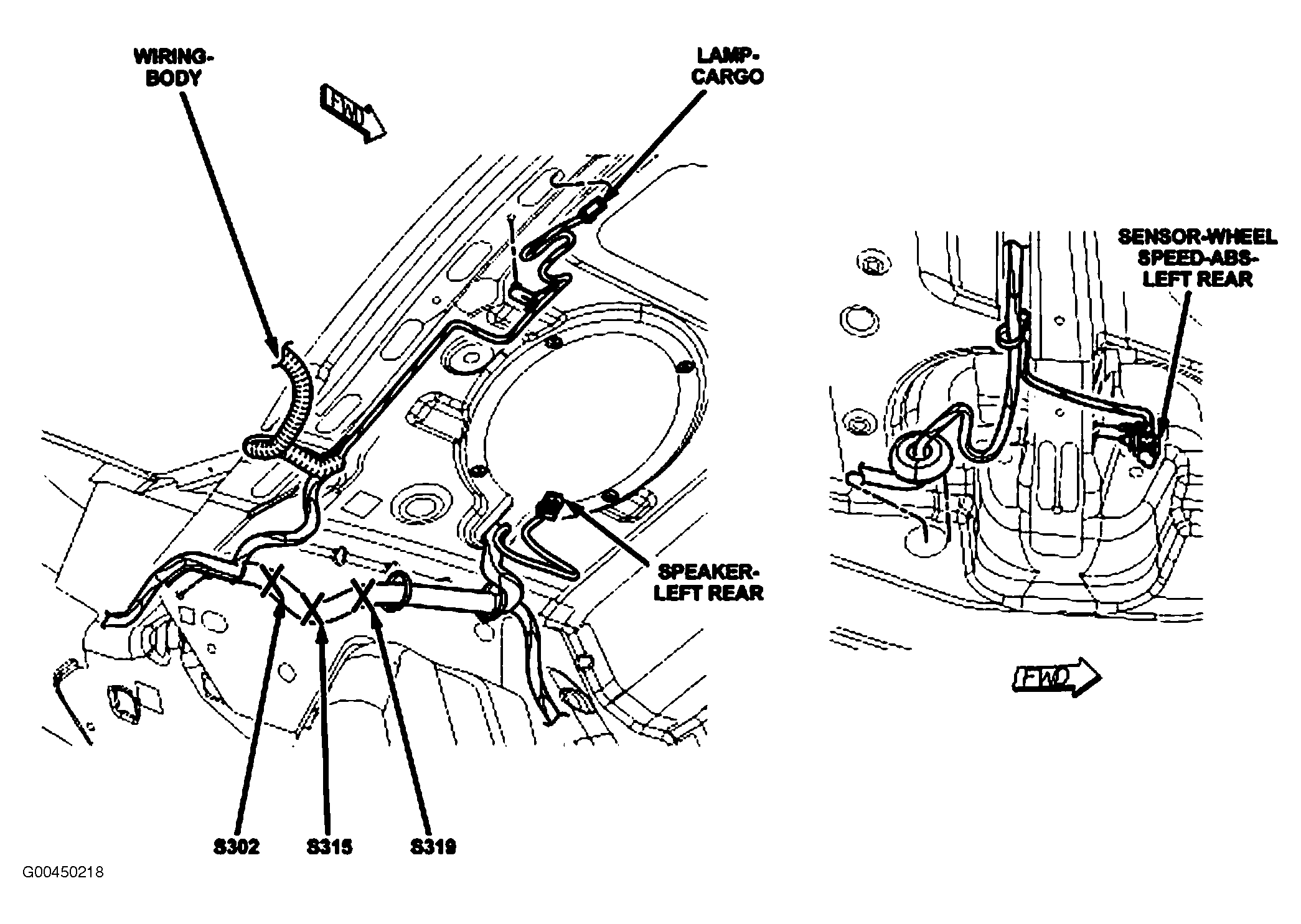

Fig 40: Left Side Of Trunk
Courtesy of DAIMLERCHRYSLER CORP.
Fig 41: Left Rear Underbody
Courtesy of DAIMLERCHRYSLER CORP.

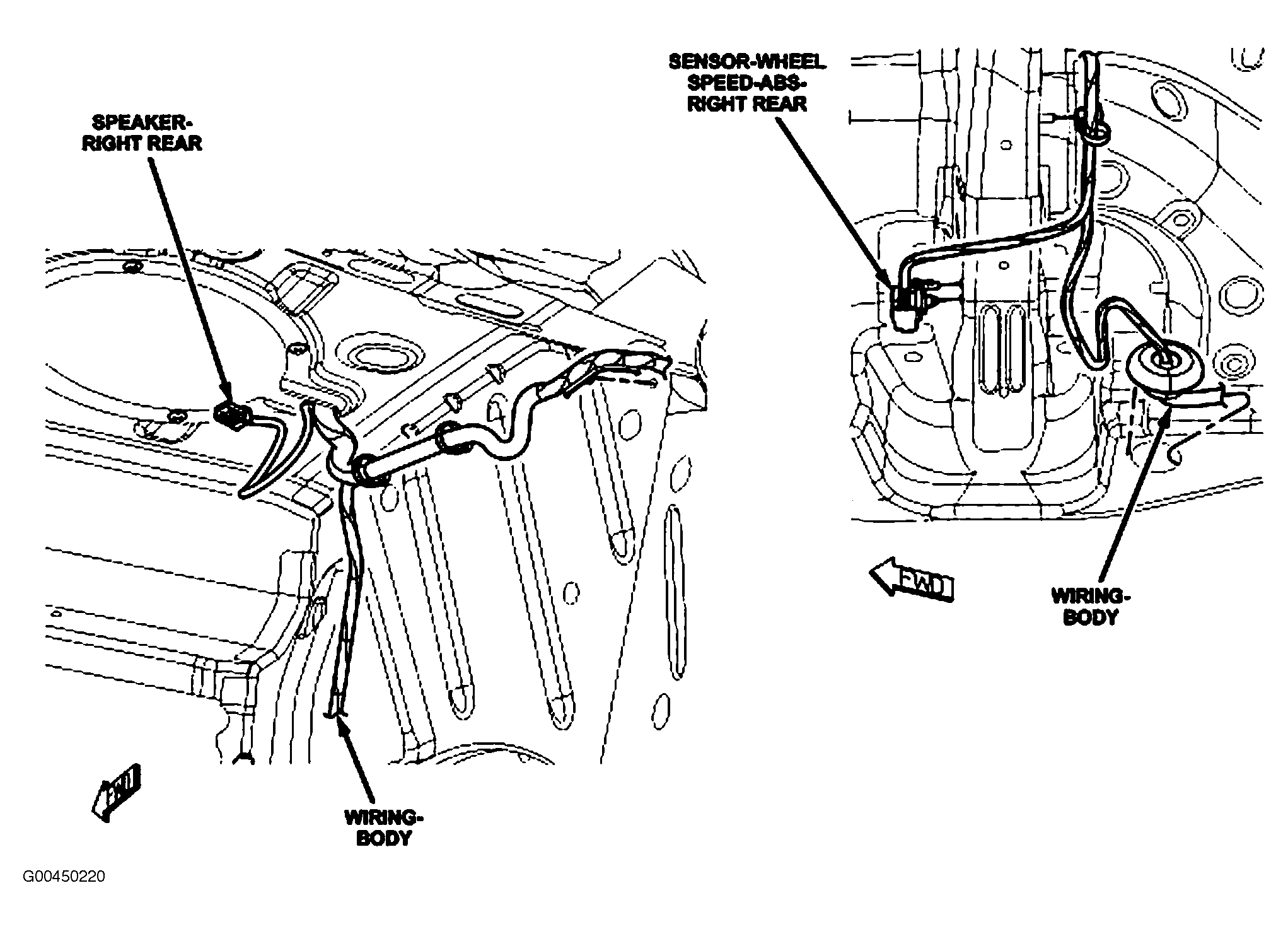

Fig 42: Right Side Of Trunk
Courtesy of DAIMLERCHRYSLER CORP.
Fig 43: Right Rear Underbody
Courtesy of DAIMLERCHRYSLER CORP.

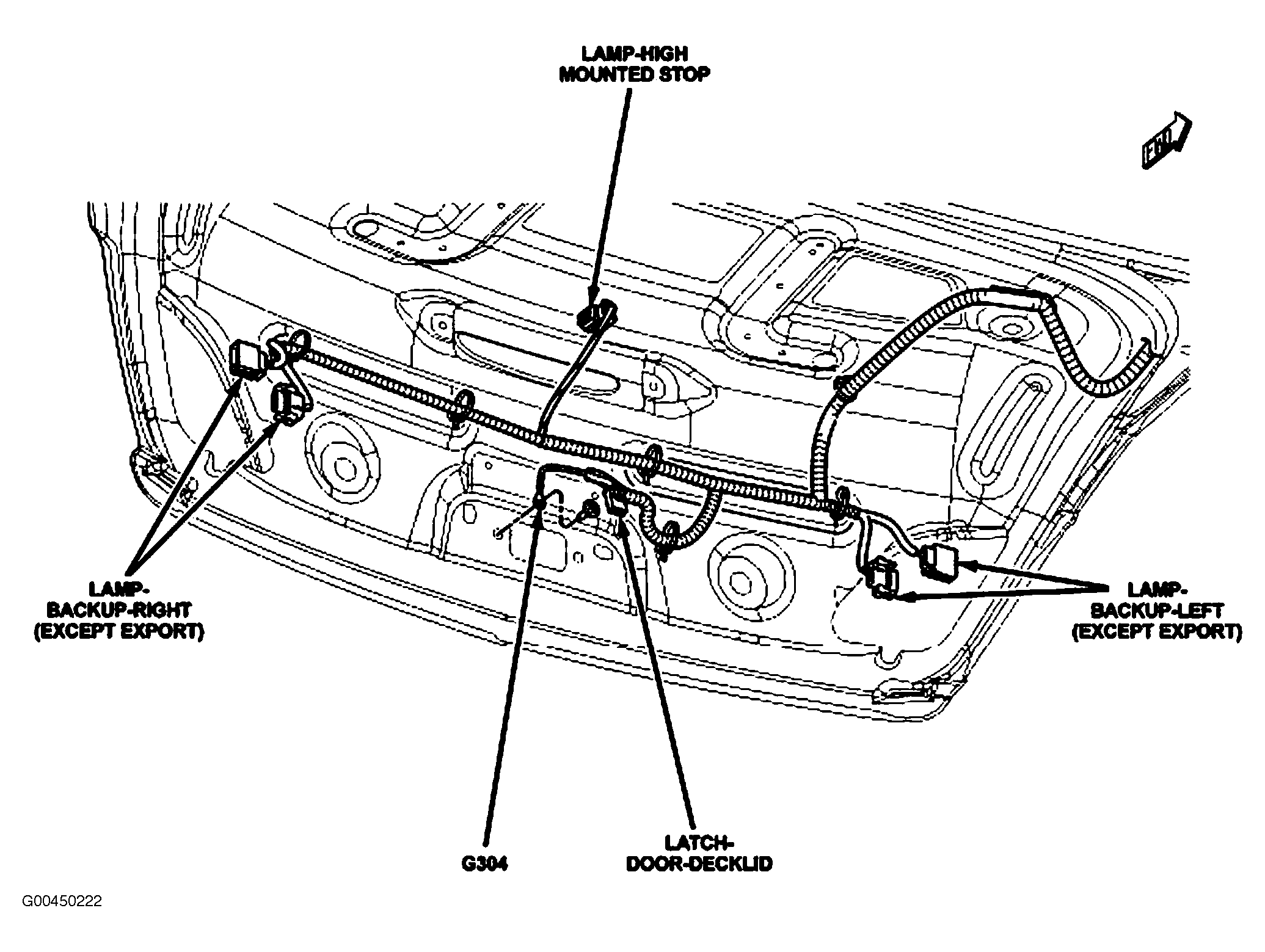

Fig 44: Decklid
Courtesy of DAIMLERCHRYSLER CORP.

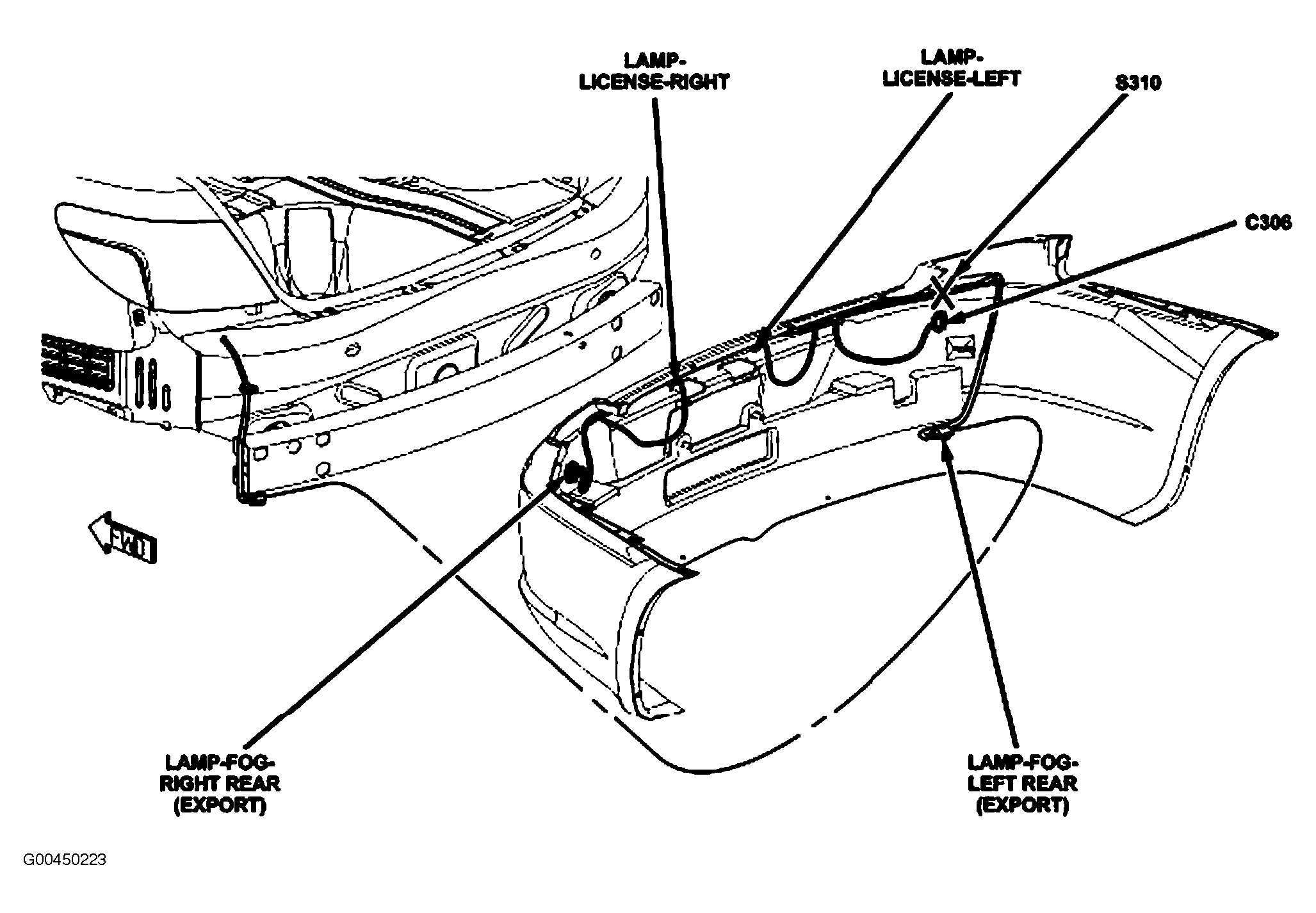

Fig 45: Rear Fascia
Courtesy of DAIMLERCHRYSLER CORP.

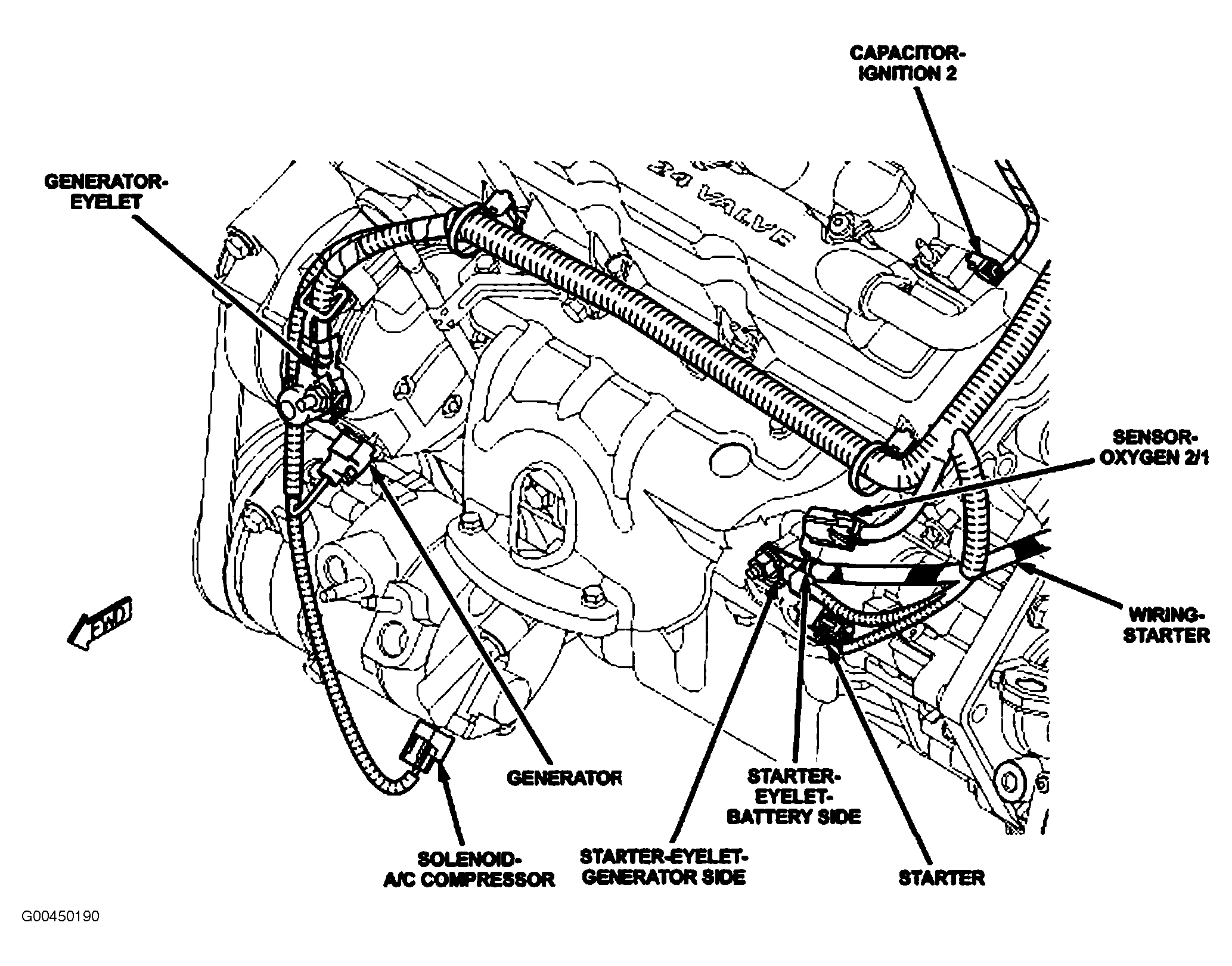

Fig 46: Left Side Of Engine (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.

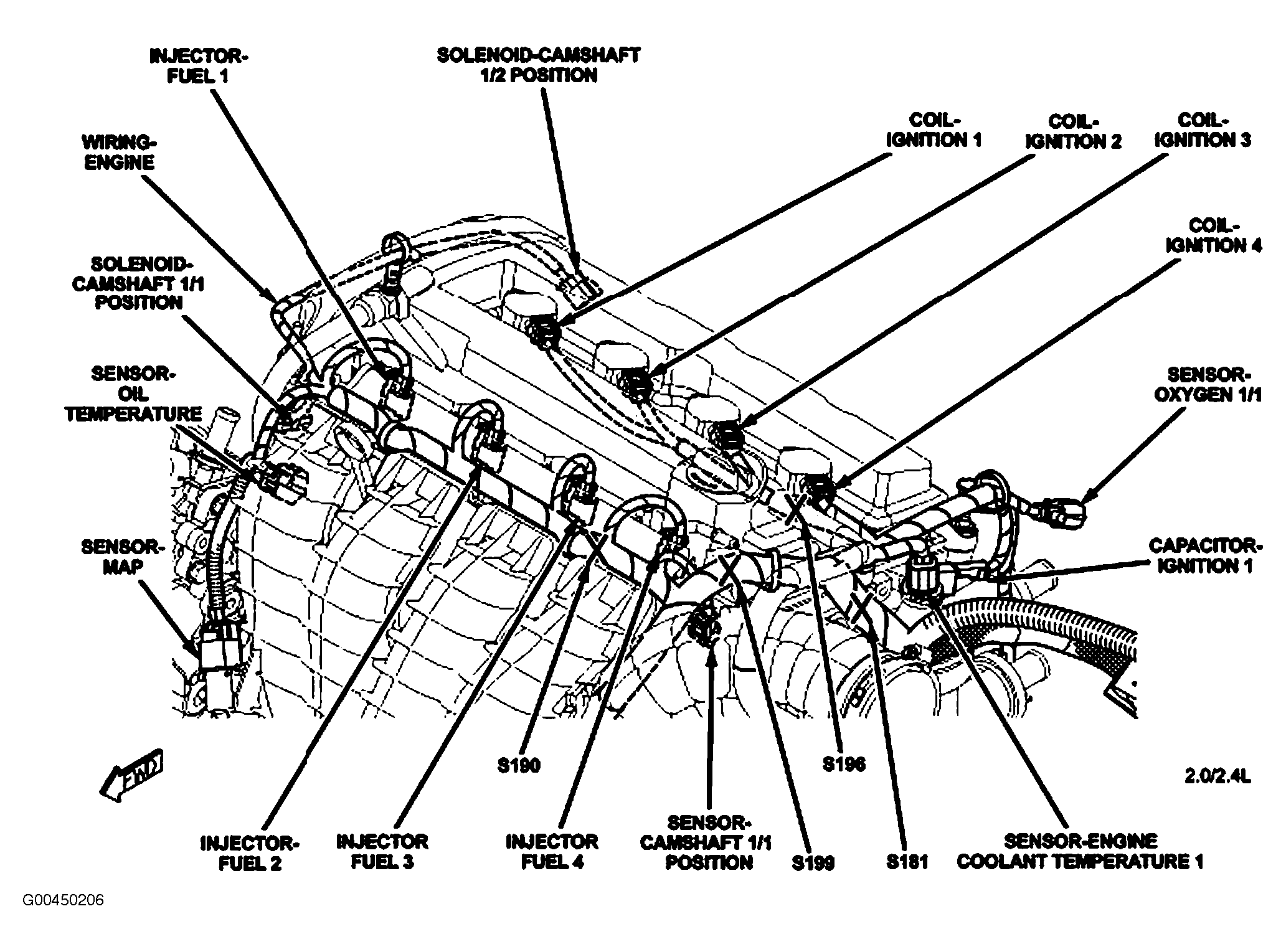

Fig 47: Top Of Engine (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.

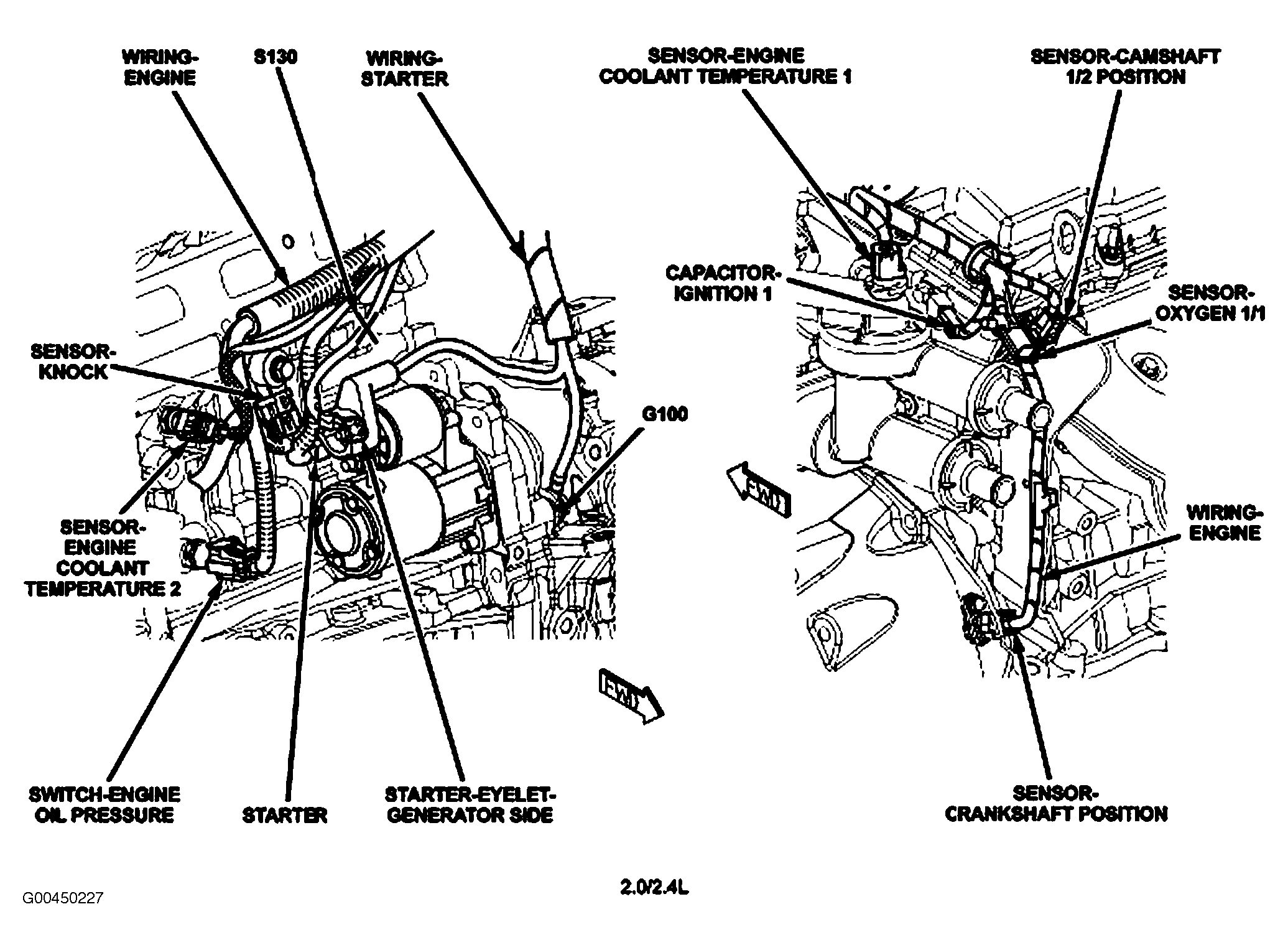

Fig 48: Engine (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 49: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

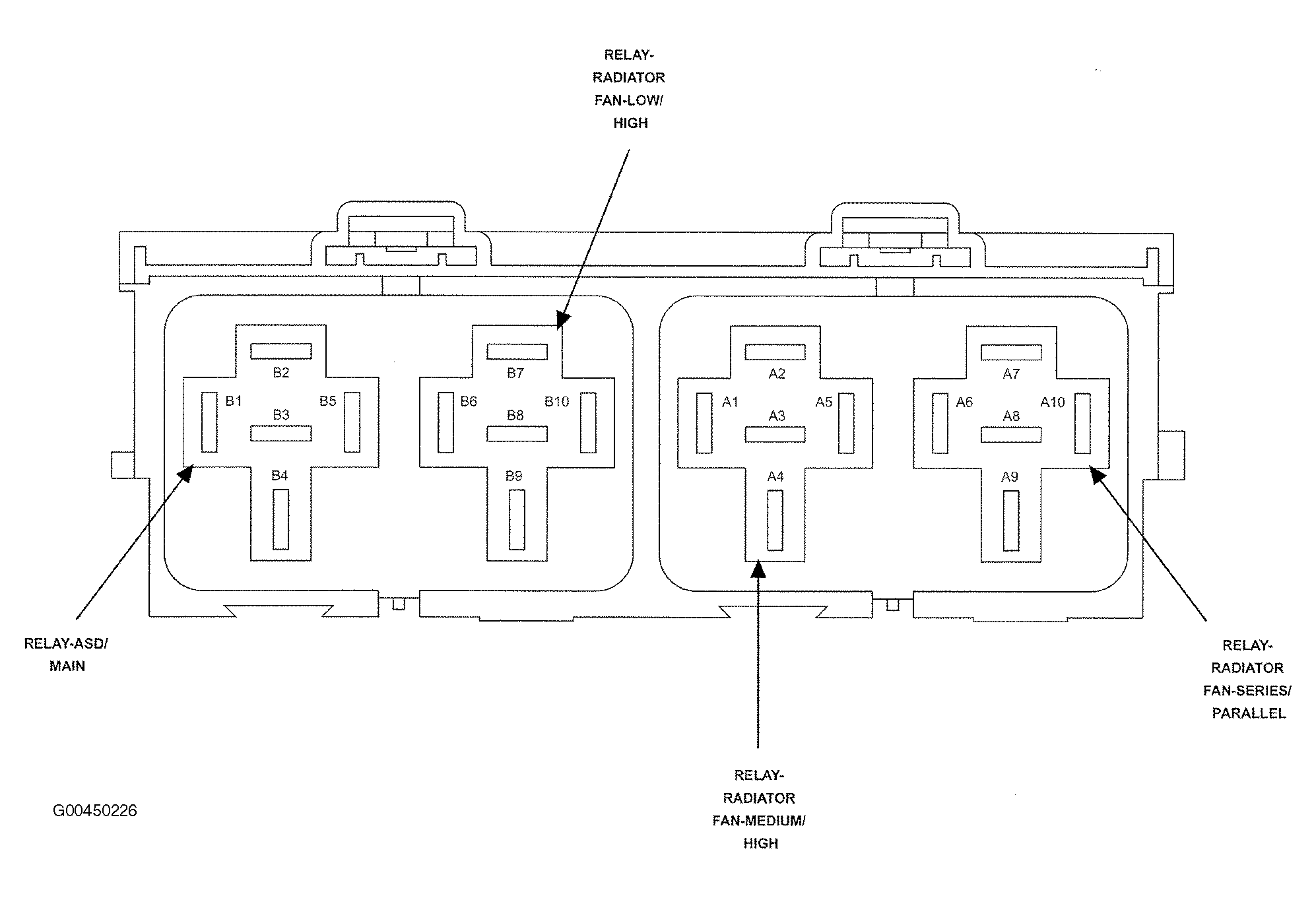

Fig 50: Relay Block
Courtesy of DAIMLERCHRYSLER CORP.
