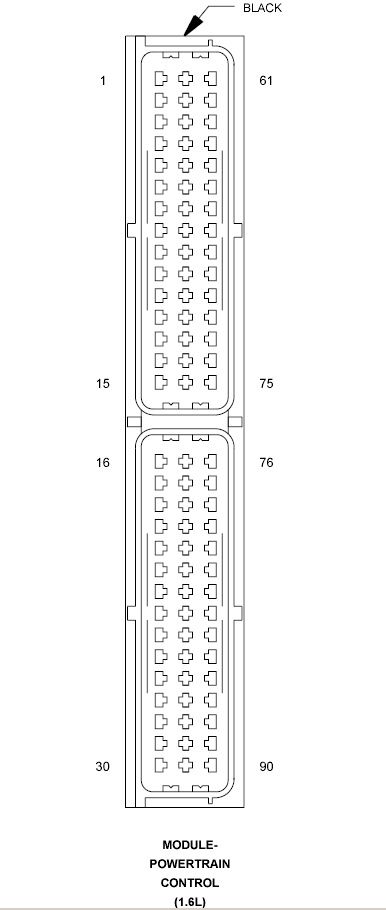

Powertrain Control Module (1.6L) Connector End View
MODULE-POWERTRAIN CONTROL - BLACK 90-WAY (1.6L)
| CAV | CIRCUIT | FUNCTION |
| 1 | A931 18GY/WT | FUSED B(+) |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | C28 20DB/OR | A/C CLUTCH CONTROL |
| 6 | D25 20VT/YL | PCI BUS |
| 7 | K29 20DB/DG | APPS NO. 2 SIGNAL |
| 8 | C18 18BR/WT | A/C SELECT |
| 9 | K916 20RD | IAT GROUND |
| 10 | K975 20BR/OR | VSS GROUND |
| 11 | K901 20DB/VT | MAP GROUND |
| 12 | K852 20DG/LG | APPS NO. 1 5 VOLT SUPPLY |
| 13 | K854 20DG/PK | APPS NO. 2 5 VOLT SUPPLY |
| 14 | F855 20PK/YL | TP 5 VOLT SUPPLY |
| 15 | - | - |
| 16 | K1 20DG/RD | MAP SIGNAL |
| 17 | K2 20TN/BK | ECT SIGNAL |
| 18 | K41 20BK/DG | O2 1/1 SIGNAL |
| 19 | K167 20BR/YL | APPS NO. 1 RETURN |
| 20 | K42 20DB/LG | KS SIGNAL |
| 21 | K24 20GY/BK | CKP SIGNAL |
| 22 | K400 20BR/DG | APPS NO. 2 RETURN |
| 23 | K922 20DB/OR | TP GROUND |
| 24 | K902 20BR/DG | O2 1/1 GROUND |
| 25 | K925 20BR/WT | CKP GROUND |
| 26 | K942 20BK/VT | KS RETURN |
| 27 | - | - |
| 28 | Z914 18BK/TN | GROUND |
| 29 | Z914 18BK/TN | GROUND |
| 30 | K17 18DB/TN | COIL CONTROL NO. 2 |
| 31 | K124 20VT/OR | ETC MOTOR (+) |
| 32 | K126 20WT | ETC MOTOR (-) |
| 33 | K915 20BK/LB | ECT GROUND |
| 34 | K334 20DB/YL | ASD RELAY CONTROL |
| 35 | T752 20TN | STARTER RELAY CONTROL |
| 36 | N201 20YL/RD | LOW SPEED RAD FAN CONTROL |
| 37 | - | - |
| 38 | - | - |
| 39 | K66 20DB/OR | P/S SWITCH SIGNAL |
| 40 | - | - |
| 41 | D123 20LG | SCI RECEIVE (PCM) |
| 42 | K944 20BR/GY | CMP GROUND |
| 43 | K844 20GY/PK | CMP 5 VOLT SUPPLY |
| 44 | K853 20OR | CKP 5 VOLT SUPPLY |
| 45 | K875 20OR/PK | VSS 5V SUPPLY |
| 46 | K22 20OR/DB | TP SENSOR NO. 1 SIGNAL |
| 47 | K141 20TN/WT | O2 1/2 SIGNAL |
| 48 | - | - |
| 49 | K44 20TN/YL | CMP SIGNAL |
| 50 | G6 20GY | ENGINE OIL PRESSURE SIGNAL |
| 51 | - | - |
| 52 | - | - |
| 53 | K904 20DB/DG | O2 1/2 GROUND |
| 54 | K11 18WT/DB | INJECTOR CONTROL NO. 1 |
| 55 | K52 20PK/BK | EVAP PURGE SOL CONTROL |
| 56 | - | - |
| 57 | - | - |
| 58 | - | - |
| 59 | Z914 18BK/TN | GROUND |
| 60 | K19 18BK/GY | COIL CONTROL NO. 1 |
| 61 | F20 18DB/WT | IGNITION SWITCH OUTPUT (RUN-START) |
| 62 | - | - |
| 63 | - | - |
| 64 | - | - |
| 65 | N112 20DB/PK | HIGH SPEED RAD FAN CONTROL |
| 66 | K31 20BR | FUEL PUMP CONTROL |
| 67 | - | - |
| 68 | L53 20WT/TN | PRIMARY BRAKE SWITCH SIGNAL |
| 69 | T26 20LG/BK | CLUTCH UPSTOP SWITCH SIGNAL |
| 70 | T12 20YL/RD | CLUTCH INTERLOCK SWITCH STATUS |
| 71 | B15 20WT/PK | SECONDARY BRAKE SWITCH SIGNAL |
| 72 | K69 20BK/RD | IAT SIGNAL |
| 73 | D223 20PK | SCI TRANSMIT (PCM) |
| 74 | K23 20BK/LG | APPS NO. 1 SIGNAL |
| 75 | K811 18VT/WT | MAP 5 VOLT SUPPLY |
| 76 | - | - |
| 77 | K122 20DB/GY | TP SENSOR NO. 2 SIGNAL |
| 78 | - | - |
| 79 | K75 20WT/OR | VEHICLE SPEED SIGNAL |
| 80 | - | - |
| 81 | K99 18OR/RD | O2 1/1 HEATER CONTROL |
| 82 | K12 18TN | INJECTOR CONTROL NO. 2 |
| 83 | K13 18YL/WT | INJECTOR CONTROL NO. 3 |
| 84 | K14 18LB/BR | INJECTOR CONTROL NO. 4 |
| 85 | K299 18BR/VT | O2 1/2 HEATER CONTROL |
| 86 | - | - |
| 87 | - | - |
| 88 | K342 18DG/OR | ASD RELAY OUTPUT |
| 89 | - | - |
| 90 | Z914 18BK/TN | GROUND |
