Evaporative Emissions: Description

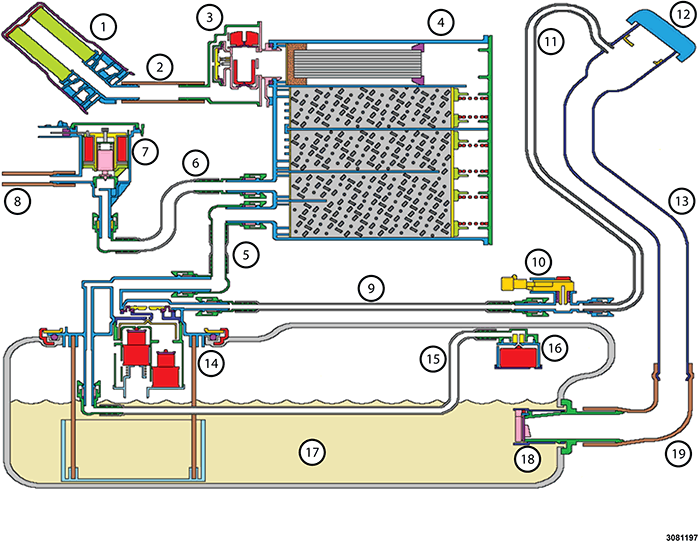

The Evaporative Emissions system consists of the following components:
| EVAP SYSTEM COMPONENTS | |||
|---|---|---|---|
| CALLOUT | DESCRIPTION | CALLOUT | DESCRIPTION |
| 1 | Filter - Fresh Air Inlet | 11 | Recirculation Tube (metal portion) (FTPS to Fuel Filler Tube) |
| 2 | Filter Hose (Filter to ESIM) | 12 | Gas Cap or Cap-less Refueling Unit (if equipped) |
| 3 | Evaporative System Integrity Monitor (ESIM) | 13 | Fuel Filler Tube |
| 4 | Evaporative Charcoal Canister | 14 | Multi-Function Control Valve (MFCV) in the Fuel Delivery Flange |
| 5 | Canister Tube (Fuel Tank to Canister) | 15 | Grade Vent Valve (GVV) Tube (GVV to MFCV) |
| 6 | Purge Tube (Purge Solenoid to Canister) | 16 | GVV |
| 7 | Purge Solenoid | 17 | Fuel Tank |
| 8 | Manifold Hose (Purge Solenoid to Engine Manifold) | 18 | Inlet Check Valve (ICV) |
| 9 | Recirculation Tube (Fuel Tank to FTPS) | 19 | Hose - Fuel Filler Tube to ICV |
| 10 | Fuel Tank Pressure Sensor (FTPS) | - | - |
