Generators & Regulators: Overhaul: Generator: Assembly

  1. Install new ring in slip ring end frame. Push new bearing outer race into bottom of end frame casting. Weld brush holder terminal to regulator terminal, if removed. Fix brush holder with retainer pin, and weld regulator/brush holder assembled terminal to rectifier terminal. Apply silicone grease between bridge and end frame for radiation purposes. Fasten screws holding rectifier regulator/brush holder assembly to end frame. Punch new baffle with pin into brush. Install stator.
    NOTE: Take care to prevent damage to vehicle by protecting diode in rectifier bridge from excessive heat while welding.
  2. Weld connectors of rectifier bridge. Install outside cover. Position rotor assembly shaft with drive end frame in slip ring end assembly until gap between outer lace and end frame casting is 1.9 mm (.075"). Install generator through-bolts. Tighten generator through-bolts to 10 N.m (89 INCH lbs.). Position fan, collars, and pulley on rotor shaft and secure with nut. Tighten generator drive end bearing nut to 81 N.m (60 ft. lbs.). Install generator.

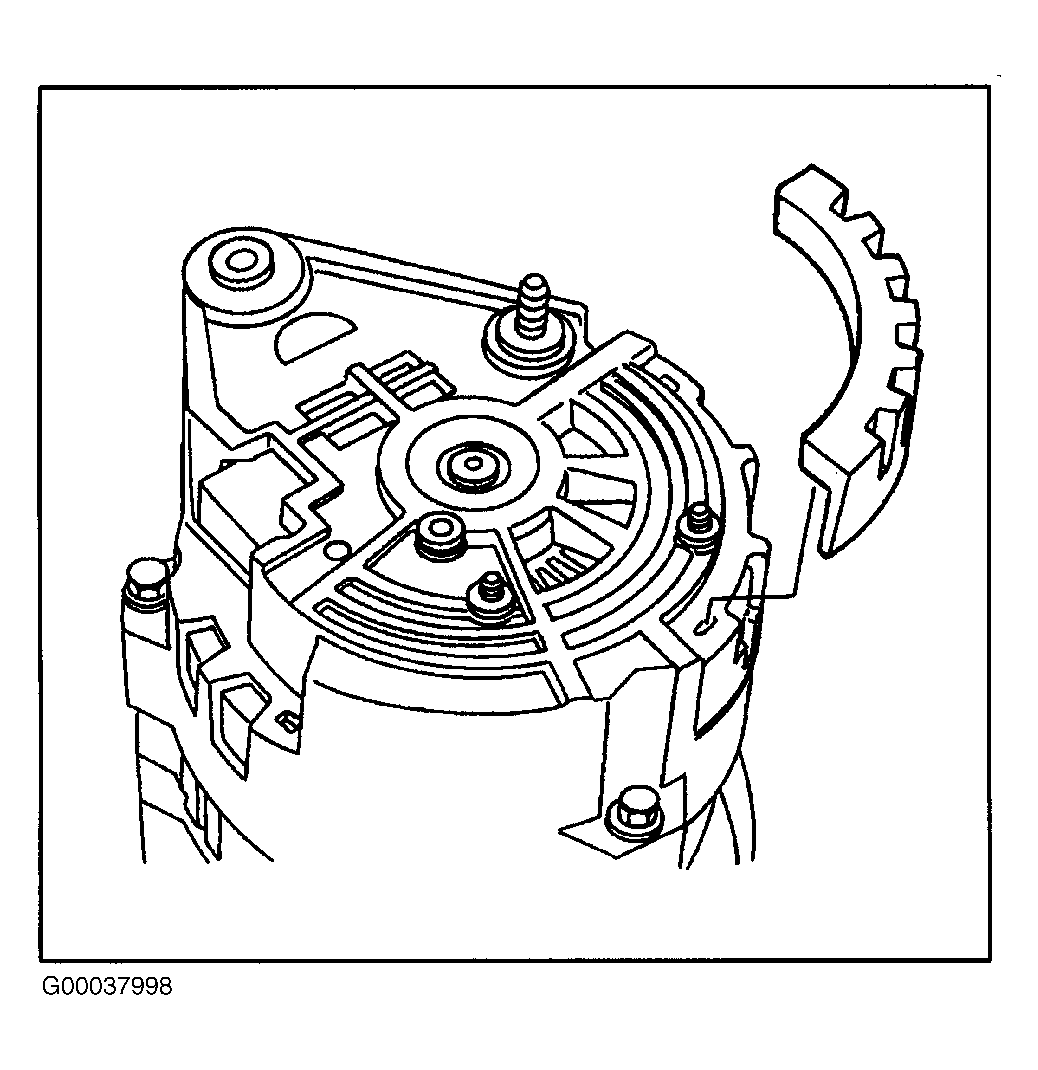

Fig 1: Identifying Generator Plastic Cover
G00037998Courtesy of DAEWOO MOTOR AMERICA, INC

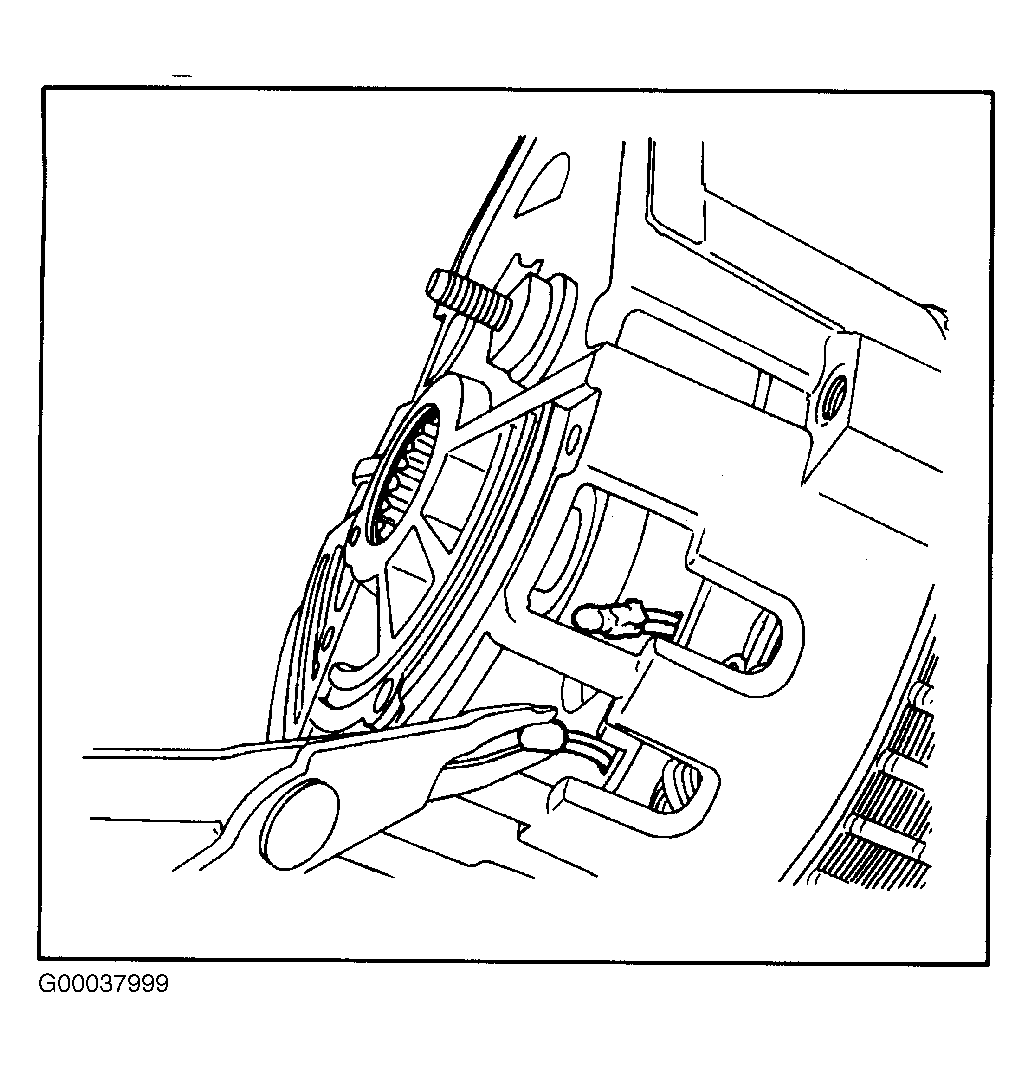

Fig 2: Identifying Generator Rectifier Bridge Terminal
G00037999Courtesy of DAEWOO MOTOR AMERICA, INC

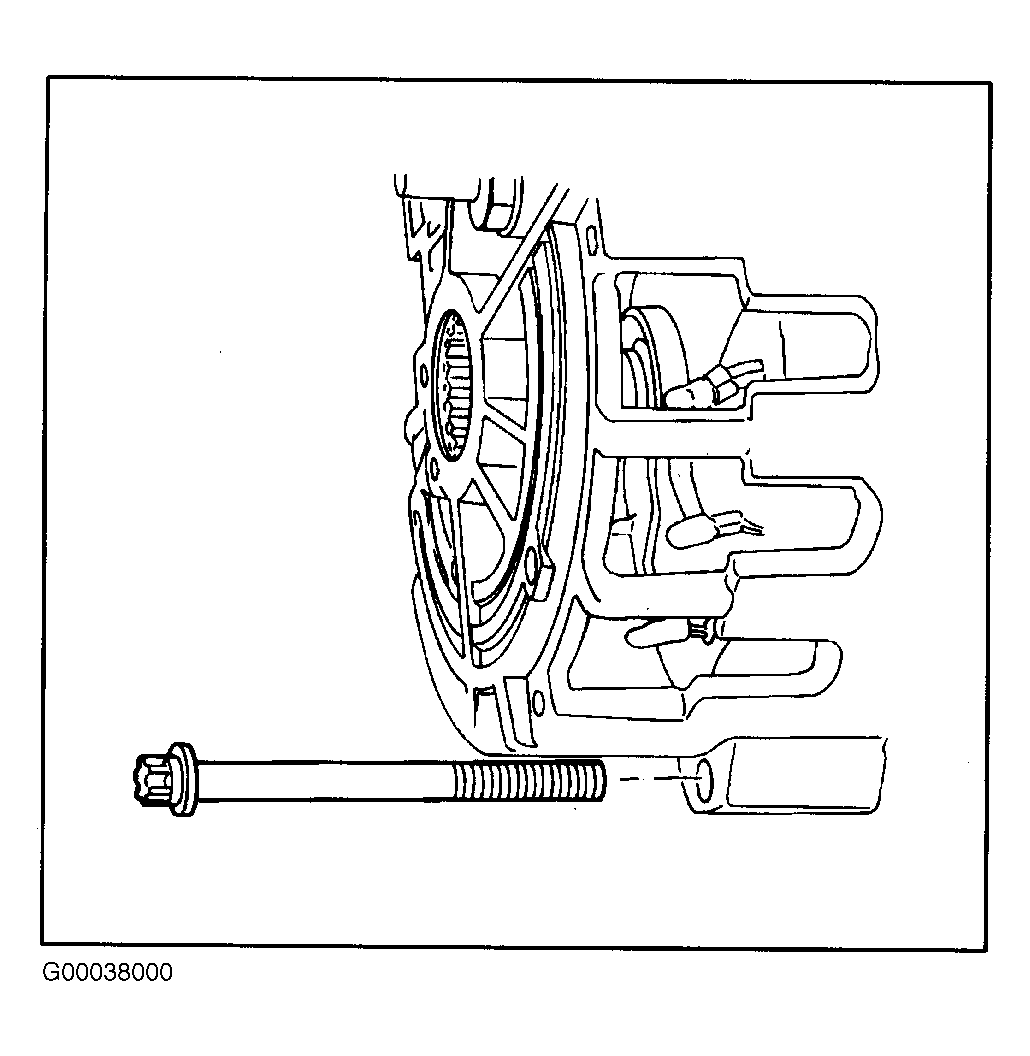

Fig 3: Identifying Mounting Bolts
G00038000Courtesy of DAEWOO MOTOR AMERICA, INC

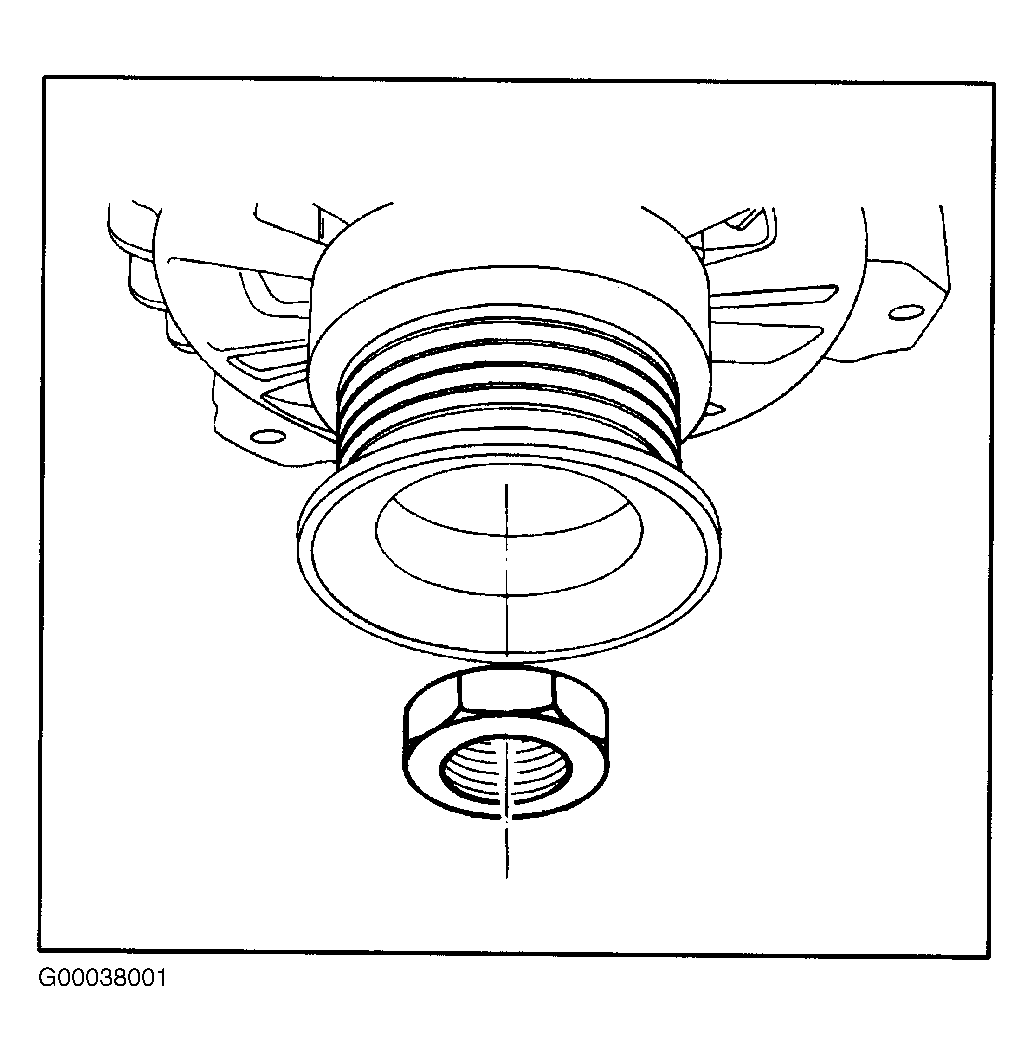

Fig 4: Identifying Drive End Bearing Nut
G00038001Courtesy of DAEWOO MOTOR AMERICA, INC

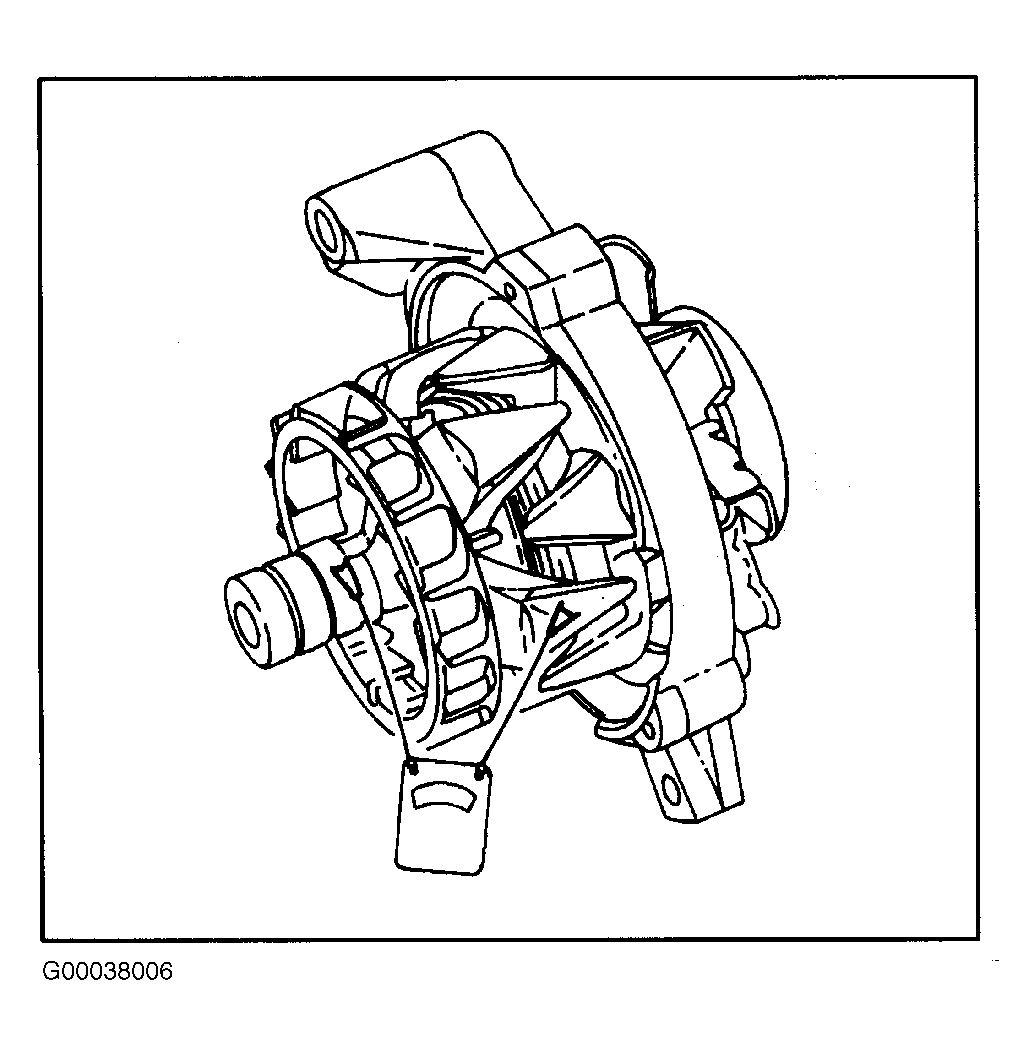

Fig 5: Testing Armature (1 Of 2)
G00038006Courtesy of DAEWOO MOTOR AMERICA, INC

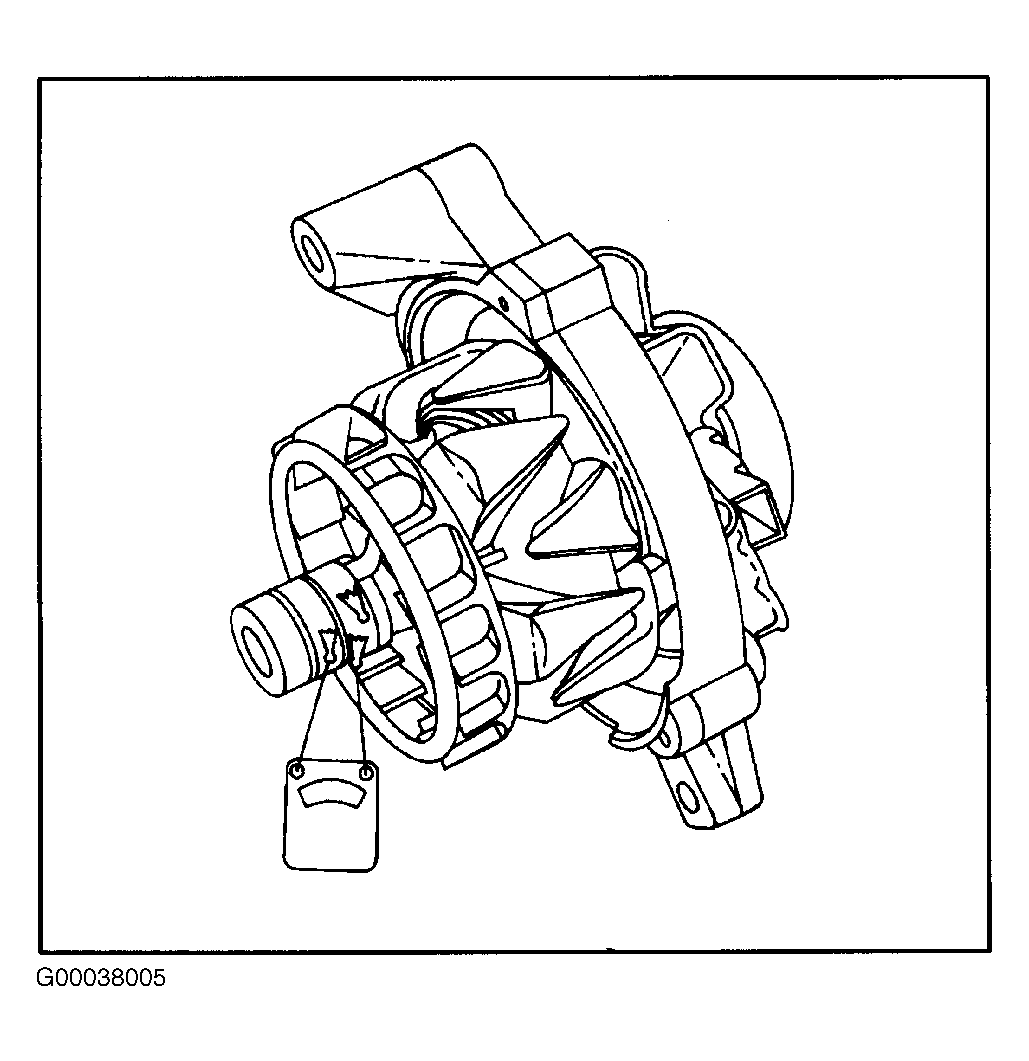

Fig 6: Testing Armature (2 Of 2)
G00038005Courtesy of DAEWOO MOTOR AMERICA, INC

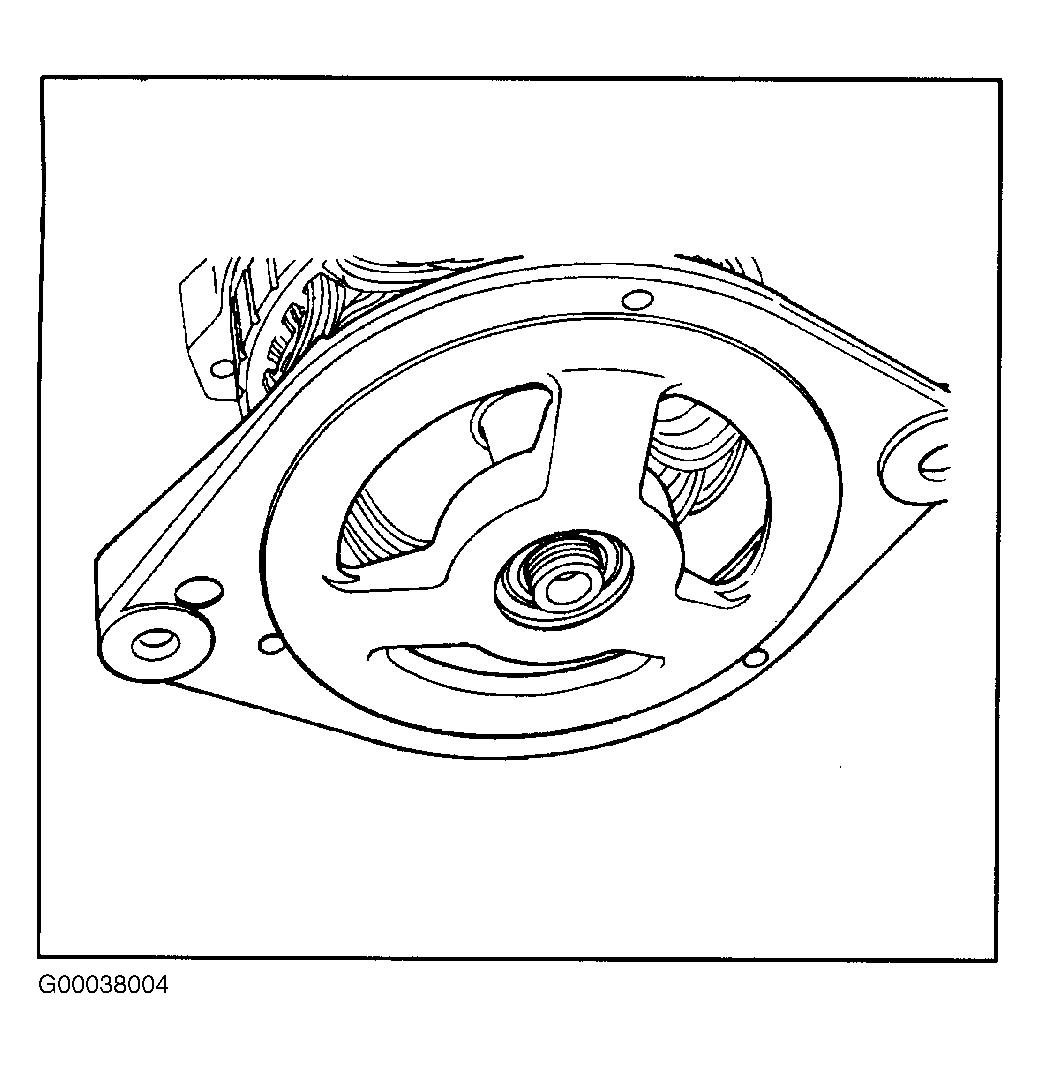

Fig 7: Installing End Plate
G00038004Courtesy of DAEWOO MOTOR AMERICA, INC

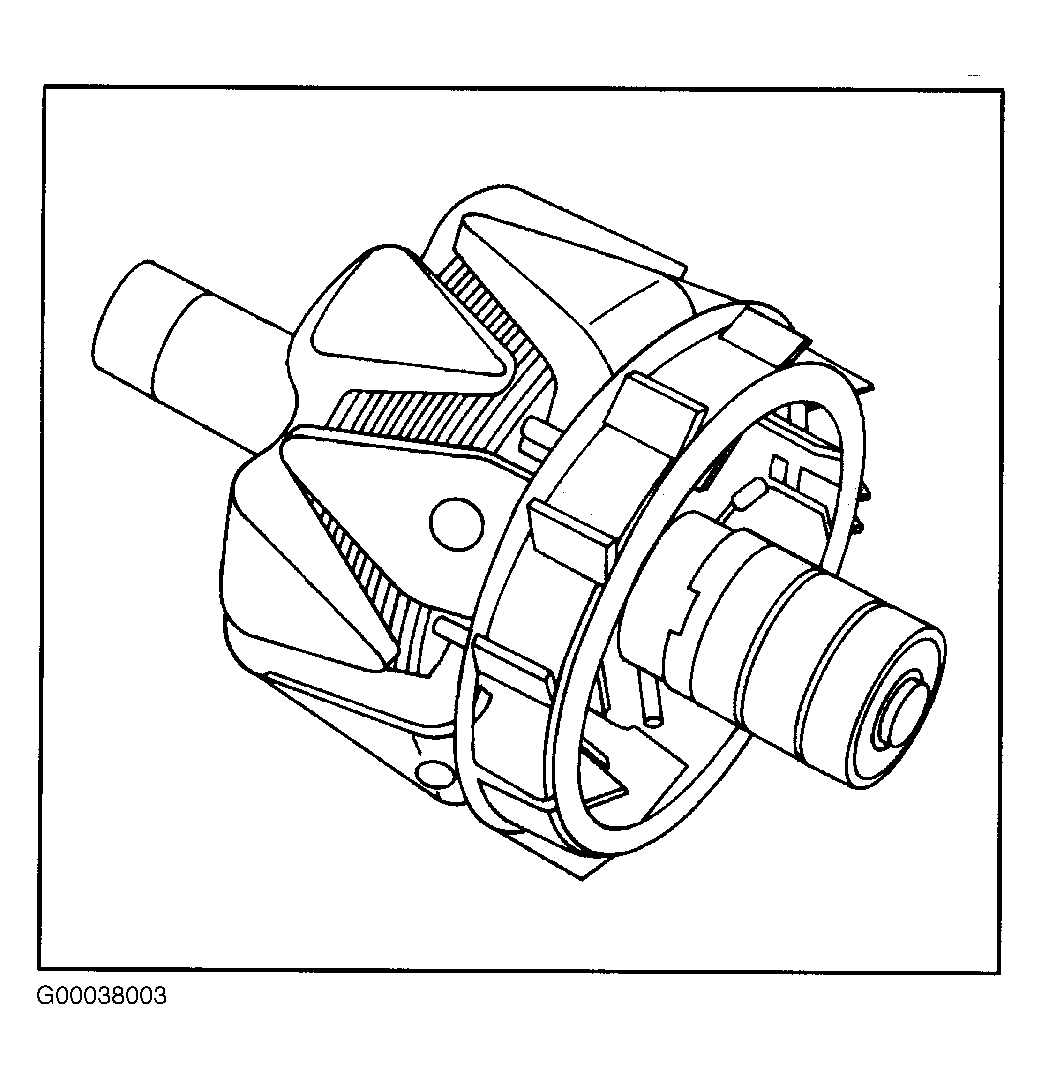

Fig 8: Identifying Rotor Assembly
G00038003Courtesy of DAEWOO MOTOR AMERICA, INC

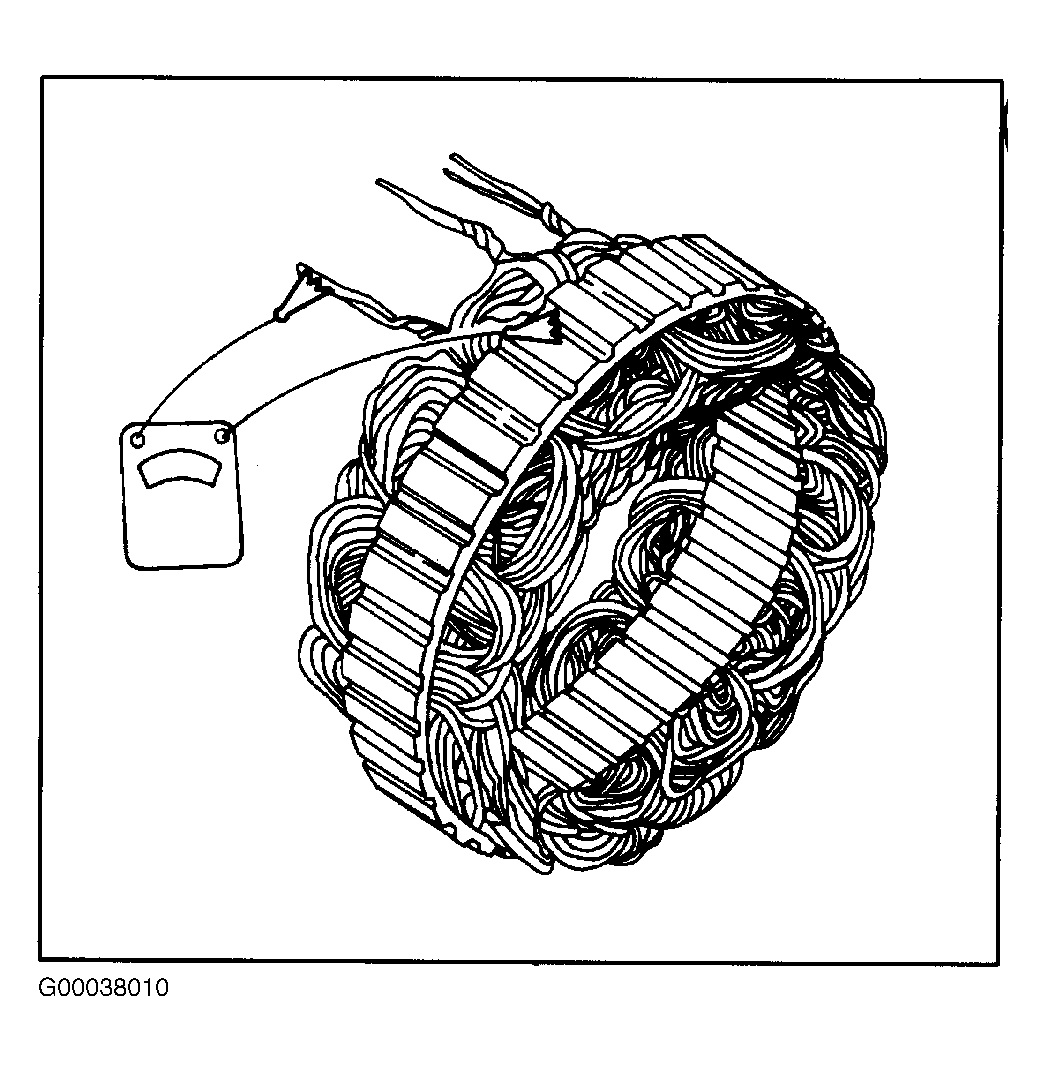

Fig 9: Identifying Stator
G00038010Courtesy of DAEWOO MOTOR AMERICA, INC

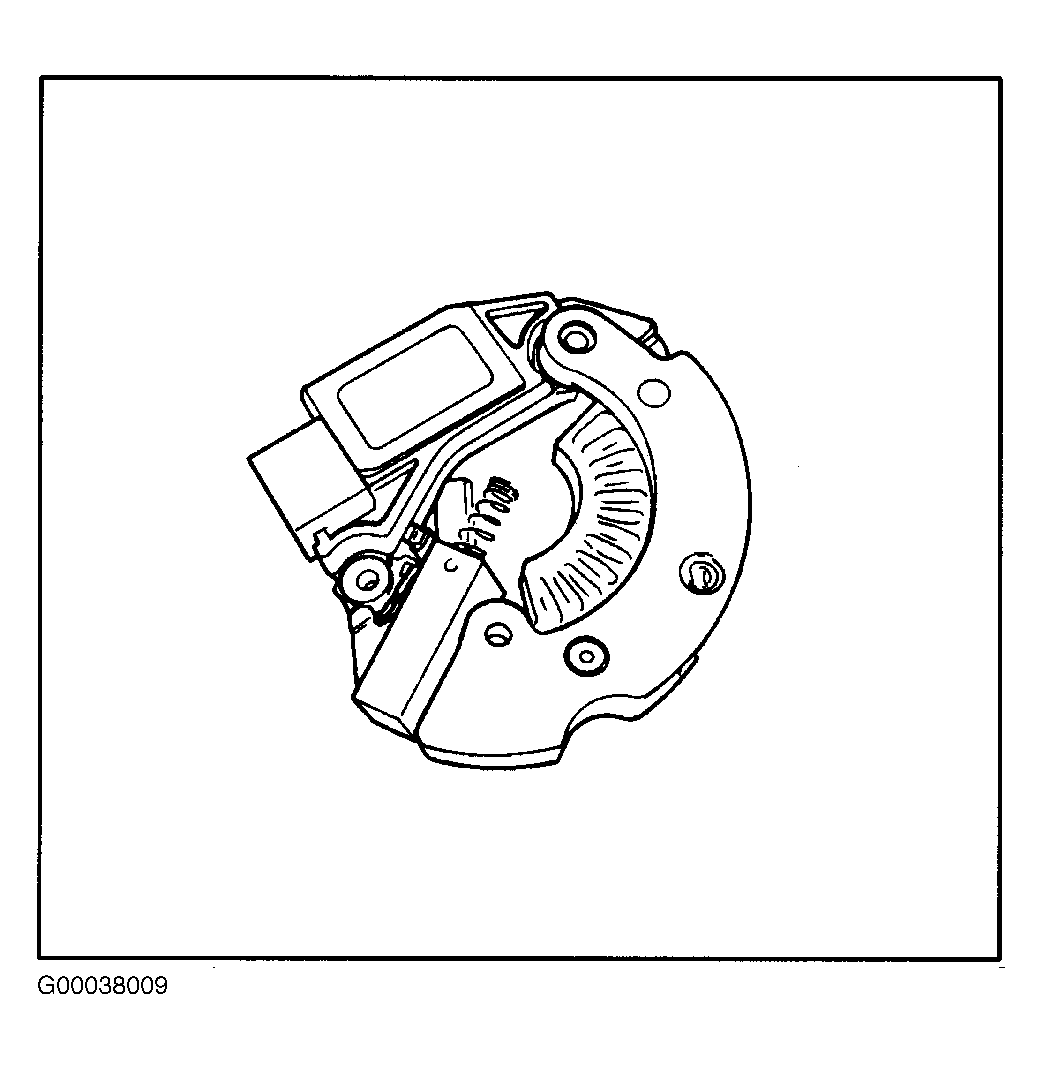

Fig 10: Identifying Rectifier/Regulator/Brush Holder
G00038009Courtesy of DAEWOO MOTOR AMERICA, INC

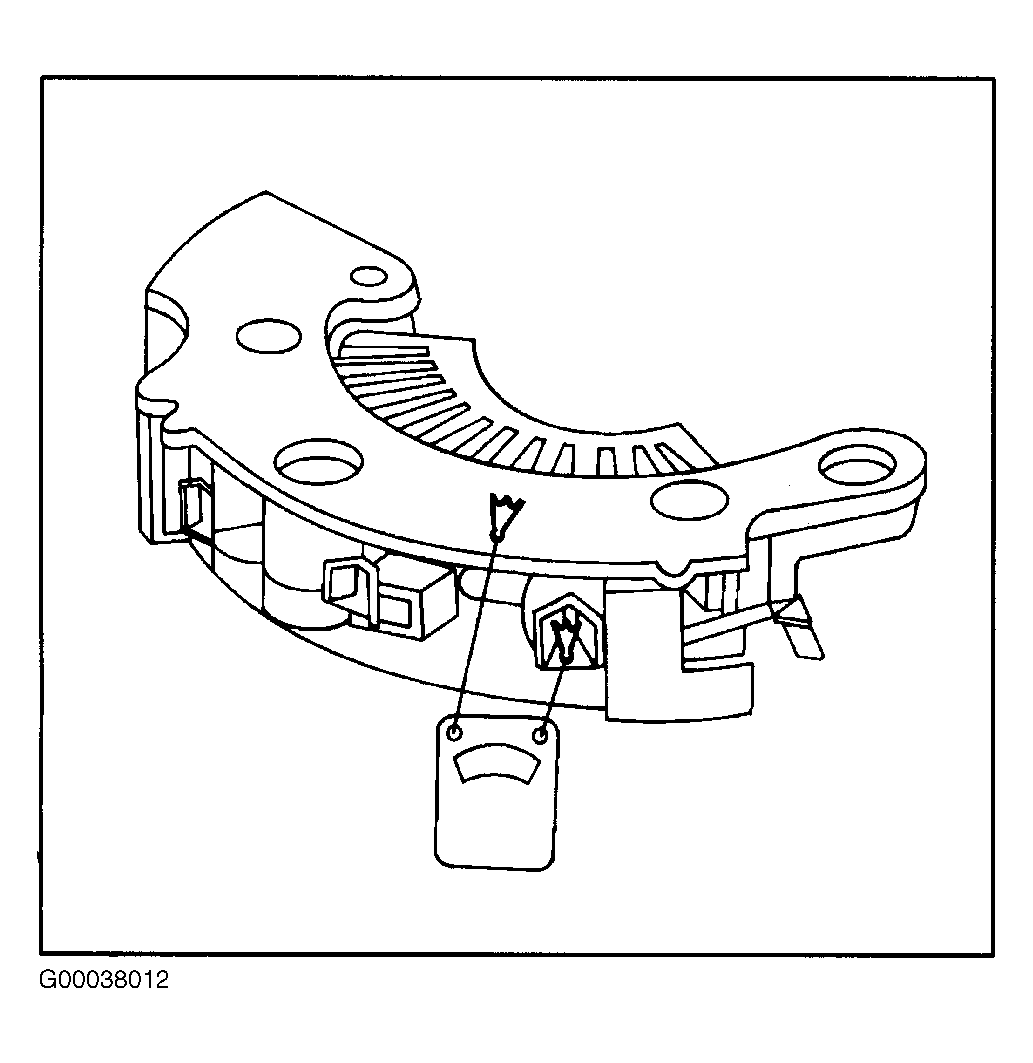

Fig 11: Identifying Connections Of Ohmmeter Terminals In Reverse
G00038012Courtesy of DAEWOO MOTOR AMERICA, INC

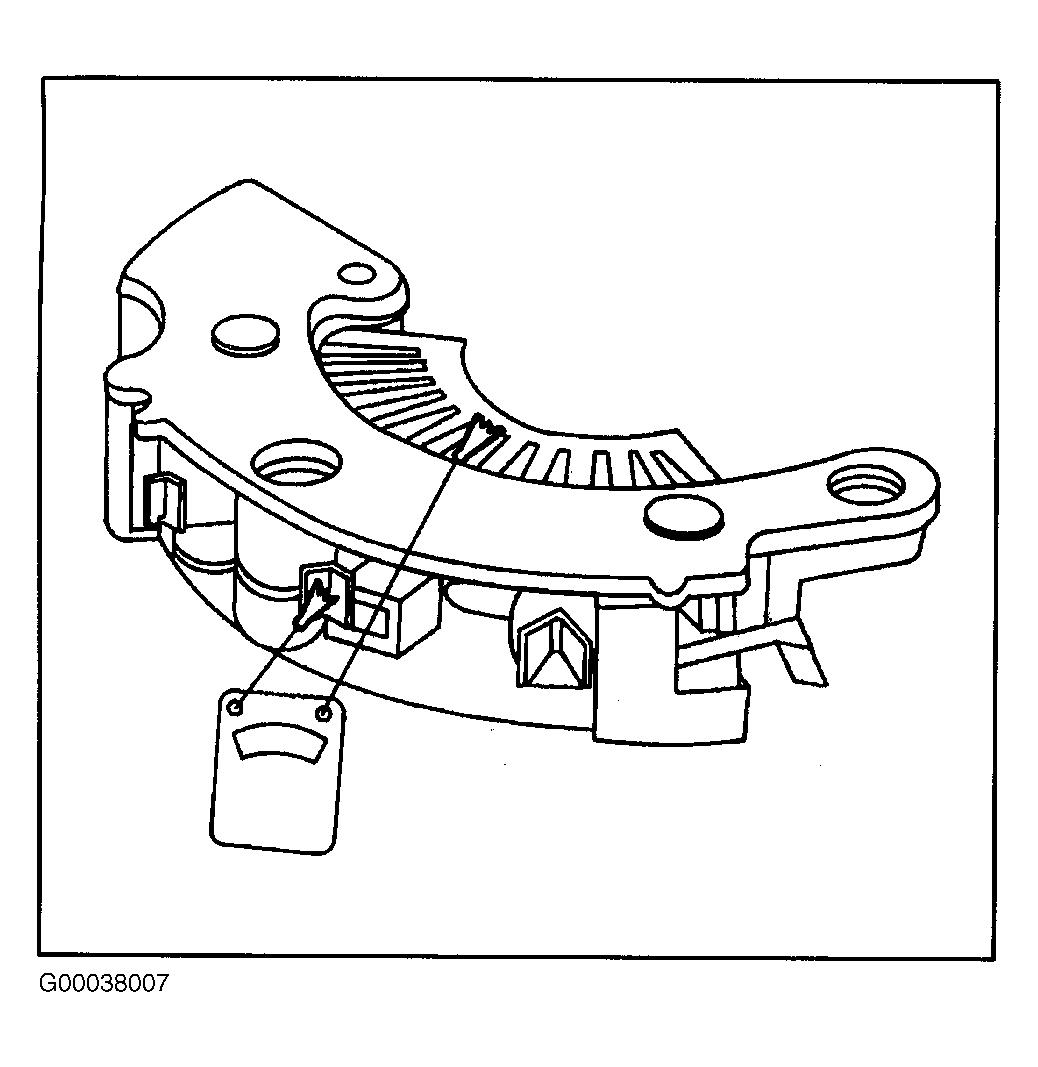

Fig 12: Testing Rectifier
G00038007Courtesy of DAEWOO MOTOR AMERICA, INC

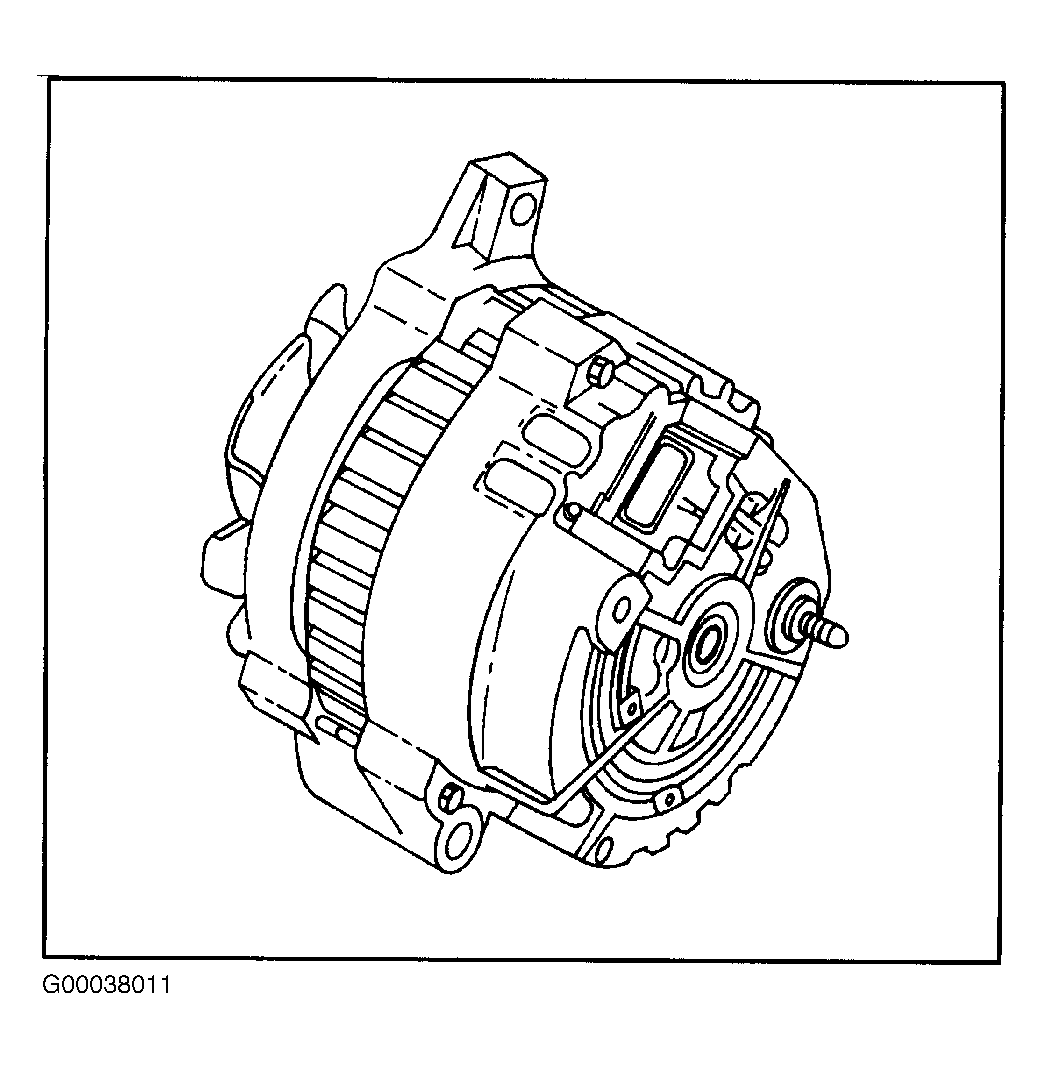

Fig 13: Identifying Slip Ring End Frame
G00038011Courtesy of DAEWOO MOTOR AMERICA, INC

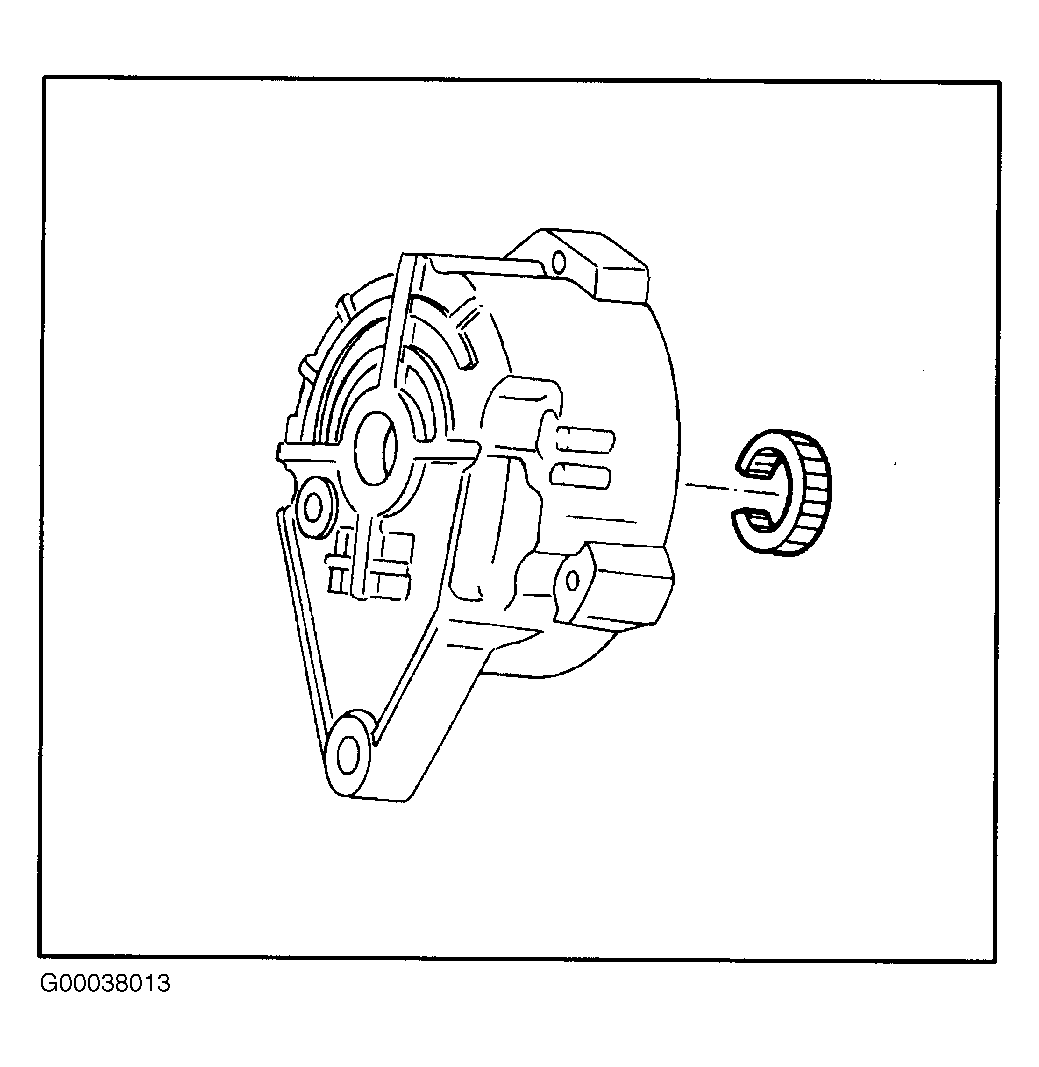

Fig 14: Identifying Placement Of New Ring
G00038013Courtesy of DAEWOO MOTOR AMERICA, INC

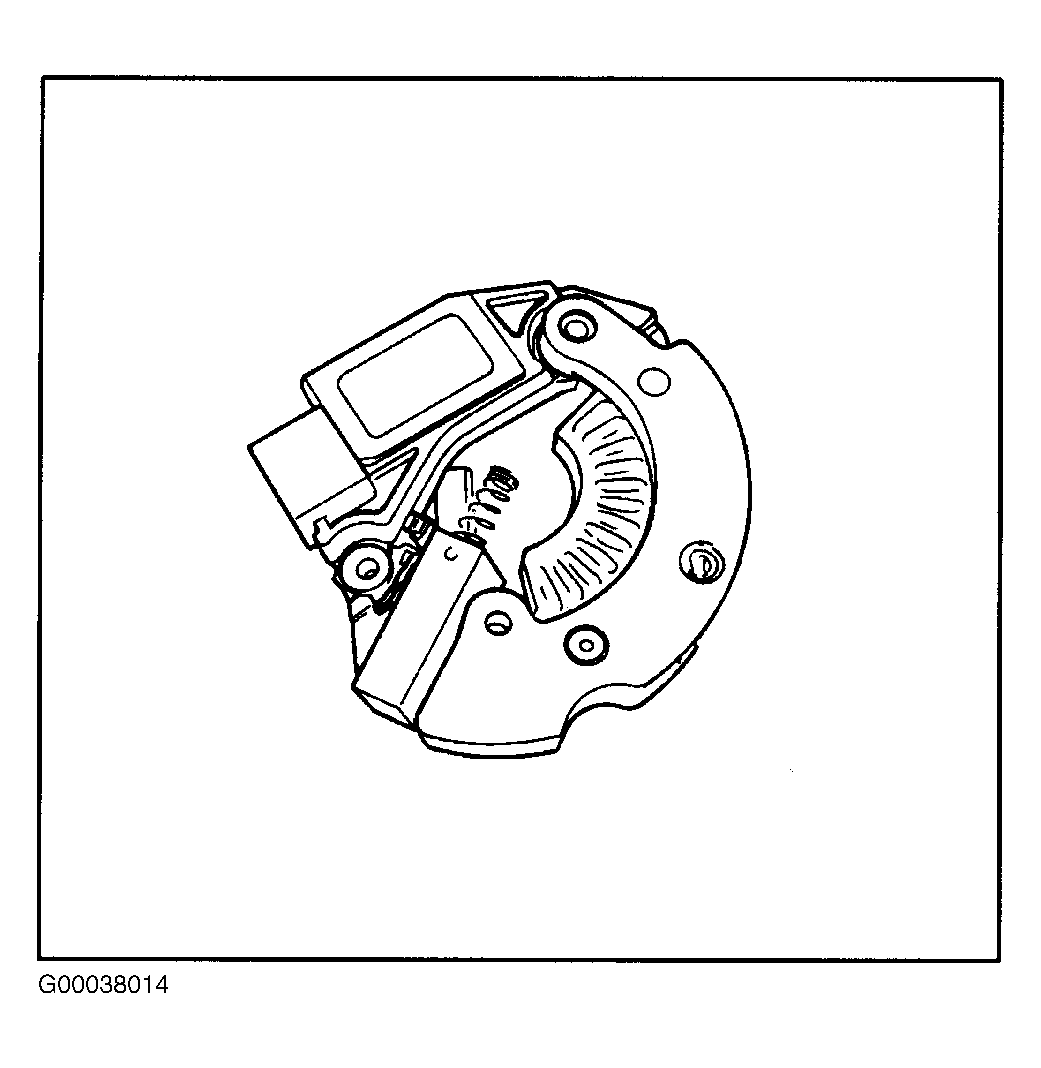

Fig 15: Identifying Rectifier Terminal & Brush Holder
G00038014Courtesy of DAEWOO MOTOR AMERICA, INC

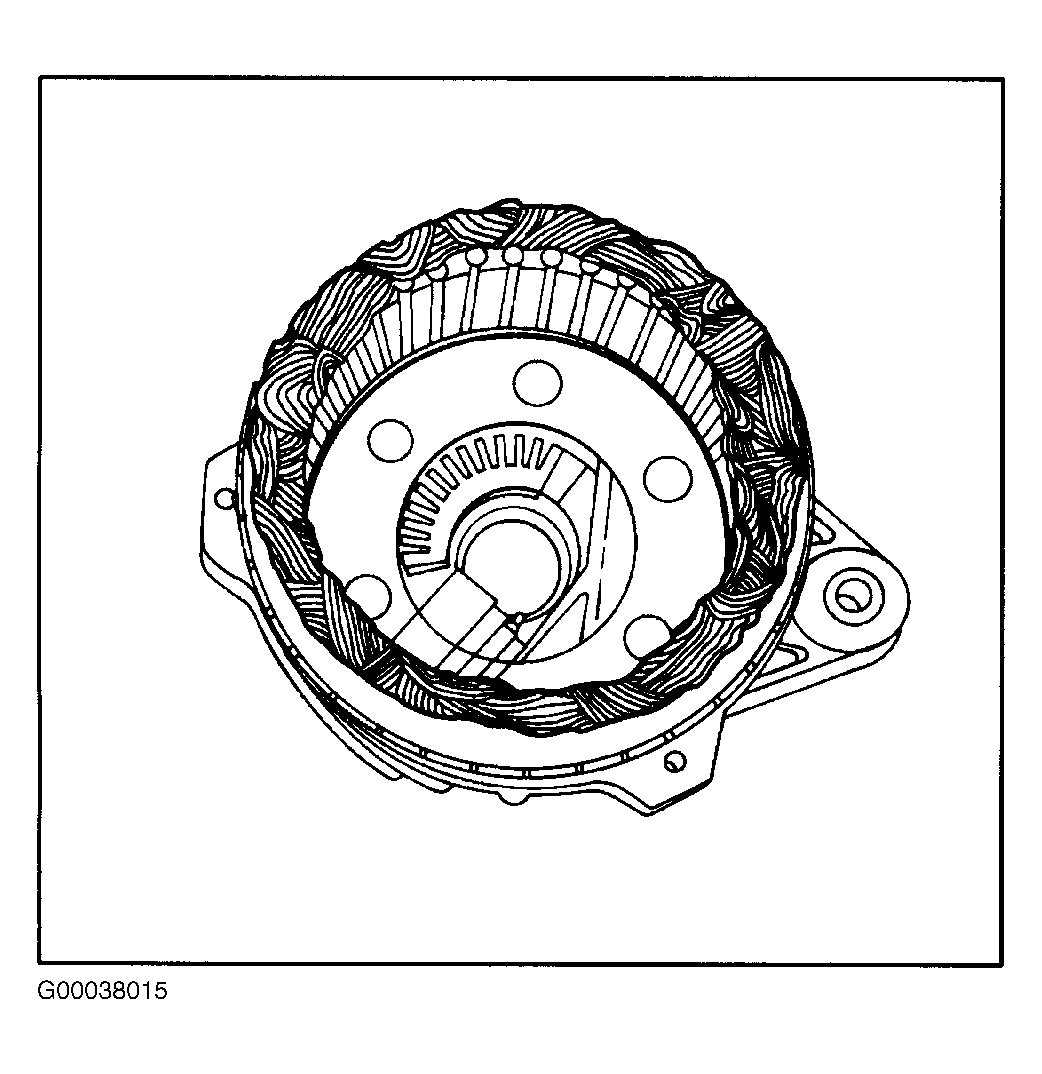

Fig 16: Identifying Stator
G00038015Courtesy of DAEWOO MOTOR AMERICA, INC

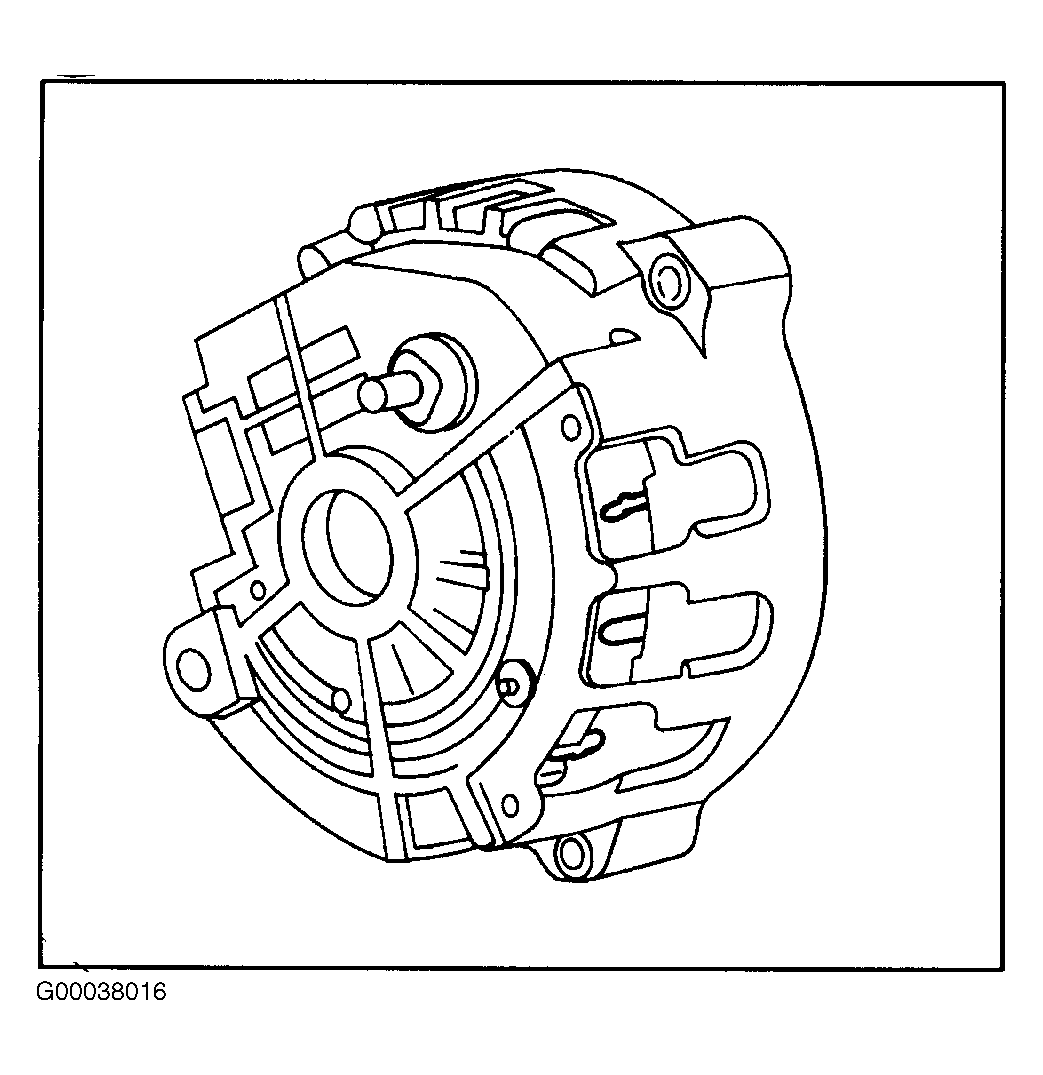

Fig 17: Identifying Connectors On Rectifier Bridge
G00038016Courtesy of DAEWOO MOTOR AMERICA, INC
